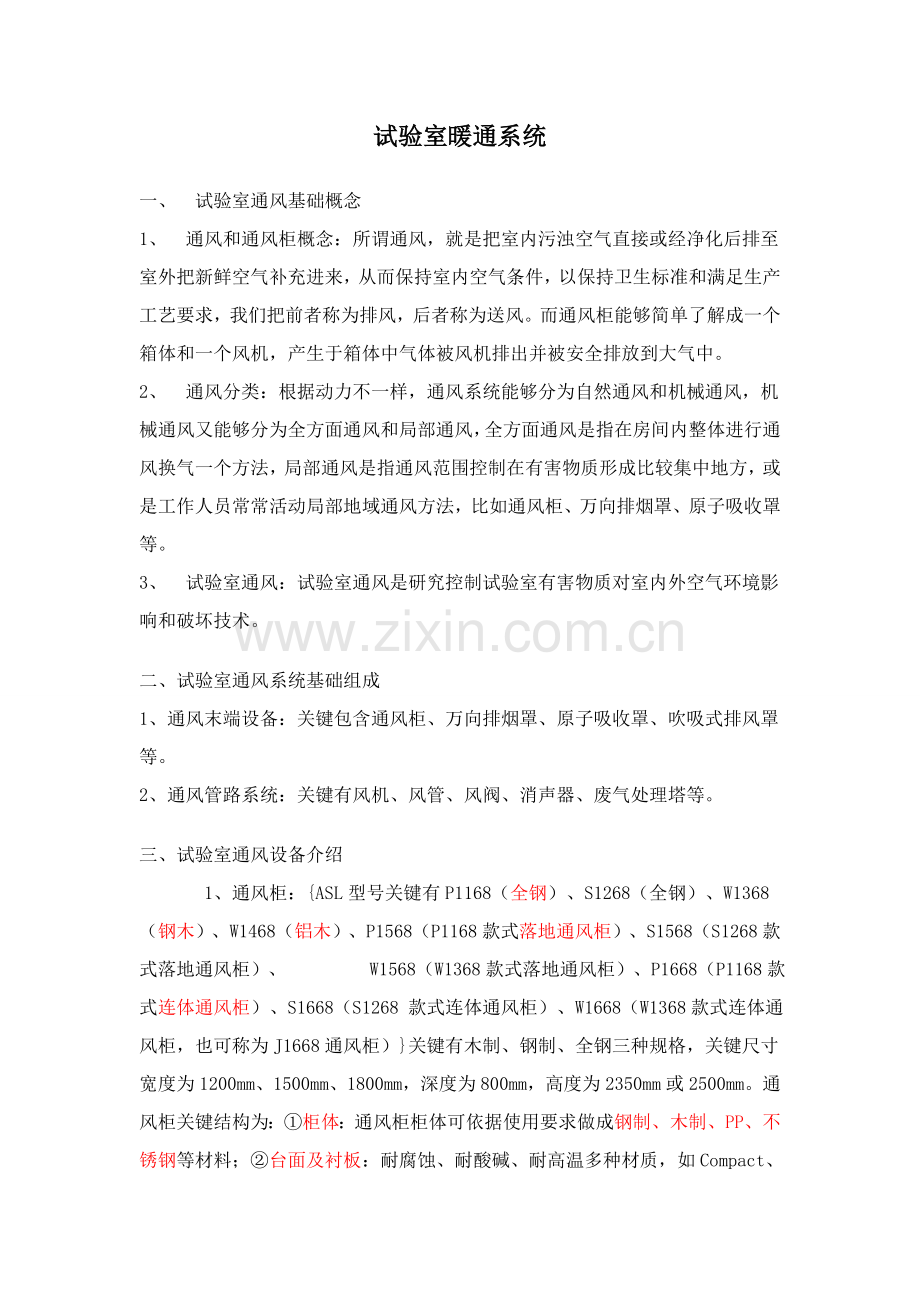

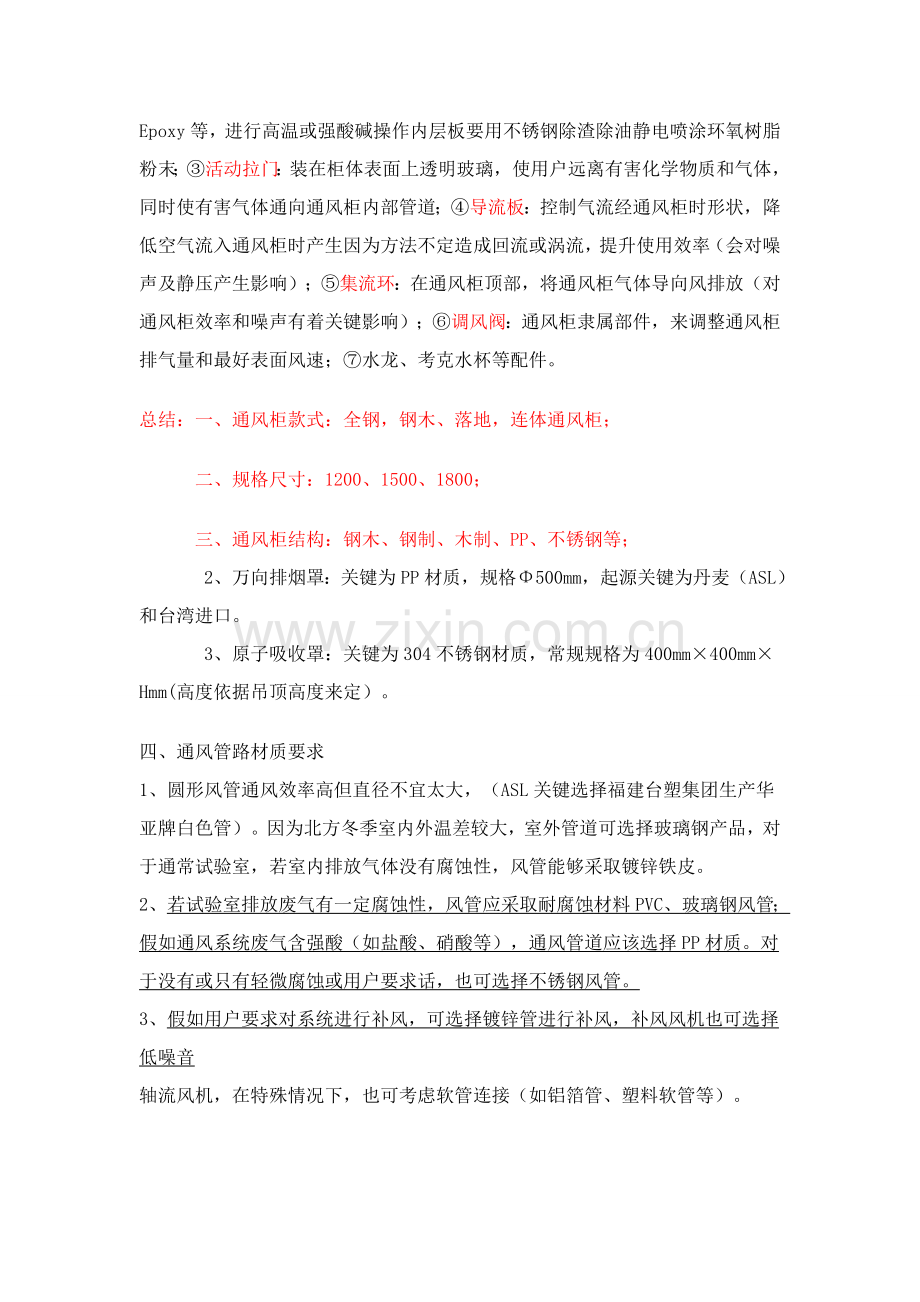

试验室暖通系统一、试验室通风基础概念1、通风和通风柜概念：所谓通风，就是把室内污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内空气条件，以保持卫生标准和满足生产工艺要求，我们把前者称为排风，后者称为送风。而通风柜能够简单了解成一个箱体和一个风机，产生于箱体中气体被风机排出并被安全排放到大气中。2、通风分类：根据动力不一样，通风系统能够分为自然通风和机械通风，机械通风又能够分为全方面通风和局部通风，全方面通风是指在房间内整体进行通风换气一个方法，局部通风是指通风范围控制在有害物质形成比较集中地方，或是工作人员常常活动局部地域通风方法，比如通风柜、万向排烟罩、原子吸收罩等。3、试验室通风：试验室通风是研究控制试验室有害物质对室内外空气环境影响和破坏技术。二、试验室通风系统基础组成1、通风末端设备：关键包含通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。2、通风管路系统：关键有风机、风管、风阀、消声器、废气处理塔等。三、试验室通风设备介绍 1、通风柜：ASL型号关键有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式落地通风柜）、S1568（S1268款式落地通风柜）、 W1568（W1368款式落地通风柜）、P1668（P1168款式连体通风柜）、S1668（S1268 款式连体通风柜）、W1668（W1368款式连体通风柜，也可称为J1668通风柜）关键有木制、钢制、全钢三种规格，关键尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或2500mm。通风柜关键结构为：柜体：通风柜柜体可依据使用要求做成钢制、木制、PP、不锈钢等材料；台面及衬板：耐腐蚀、耐酸碱、耐高温多种材质，如Compact、Epoxy等，进行高温或强酸碱操作内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；活动拉门：装在柜体表面上透明玻璃，使用户远离有害化学物质和气体，同时使有害气体通向通风柜内部管道；导流板：控制气流经通风柜时形状，降低空气流入通风柜时产生因为方法不定造成回流或涡流，提升使用效率（会对噪声及静压产生影响）；集流环：在通风柜顶部，将通风柜气体导向风排放（对通风柜效率和噪声有着关键影响）；调风阀：通风柜隶属部件，来调整通风柜排气量和最好表面风速；水龙、考克水杯等配件。总结：一、通风柜款式：全钢，钢木、落地，连体通风柜； 二、规格尺寸：1200、1500、1800； 三、通风柜结构：钢木、钢制、木制、PP、不锈钢等； 2、万向排烟罩：关键为PP材质，规格500mm，起源关键为丹麦（ASL）和台湾进口。 3、原子吸收罩：关键为304不锈钢材质，常规规格为400mm400mmHmm(高度依据吊顶高度来定）。四、通风管路材质要求1、圆形风管通风效率高但直径不宜太大，（ASL关键选择福建台塑集团生产华亚牌白色管）。因为北方冬季室内外温差较大，室外管道可选择玻璃钢产品，对于通常试验室，若室内排放气体没有腐蚀性，风管能够采取镀锌铁皮。2、若试验室排放废气有一定腐蚀性，风管应采取耐腐蚀材料PVC、玻璃钢风管；假如通风系统废气含强酸（如盐酸、硝酸等），通风管道应该选择PP材质。对于没有或只有轻微腐蚀或用户要求话，也可选择不锈钢风管。3、假如用户要求对系统进行补风，可选择镀锌管进行补风，补风风机也可选择低噪音轴流风机，在特殊情况下，也可考虑软管连接（如铝箔管、塑料软管等）。五、通风管路尺寸及计算方法1、常见圆形风管尺寸：单台原子吸收罩关键选择160（DN150）管；万向排烟罩关键选择110（DN100）管；单台通风柜支、干管关键选择250（DN250）管；两台排毒柜干管选择315（DN300）管，支管选择250（DN250）管。2、常见方形风管尺寸：假如系统较复杂，或同一房间平行设有三台或三台以上通风柜，或试验室高度有限，圆形风管无法安装，能够考虑选择方形风管。方形风管边长标准尺寸以下（单位为mm）：120、160、200、320、400、500、630、800、1000、1250，因为本企业通风柜宽度为800mm，故选择方管长边尺寸不宜超出630mm，而且最好选择正方形，假如条件不许可也可选择矩形，但每个单最好统一。3、风管尺寸方法：圆形风管计算方法：Q=（3600d2v）4，Q-排风量，mh；d-风管直径，mm；v管内风速，ms；方形风管计算方法：Q=3600abv，Q-排风量，mh；a、b-风管边长，mm；v-管内风速，ms。4、风管厚度标准：依据国家标准，我企业选择通风系统属于中、低压系统。中、低压系统PVC圆形风管厚度标准以下：风管直径d（mm）板材厚度（mm）d3203.0320d6304.0630d10005.01000d6.0中、低压系统PVC方形风管厚度标准以下：风管长边尺寸b（mm）板材厚度（mm）b3203.0320b5004.0500b8005.0800b12506.0中、低压系统玻璃钢圆形风管厚度标准以下：风管直径d（mm）或方形风管长边b（mm）板材厚度（mm）d（b）2002.5200d（b）4003.2400d（b）6304.0630d（b）10004.8六、风机分类及选择 1、风机分类：根据气流方法，风机分为离心式（常放置在屋外）、轴流式（常放置在屋内）和混流（斜流）式三种；根据材质分类，风机关键有一般钢制风机、不锈钢风机、PVC风机和玻璃钢风机等。我企业关键选择风机有玻璃钢离心风机、玻璃钢斜流风机、PVC离心风机和不锈钢离心风机。风机风口粗细通常分为2.8、3.2、3.6、4.0、4.5、5、6多个，选择风机要让风机风口大于主管道尺寸。 2、轴流风机特点是：耗电量小，运行费用低，但噪音大，风机抽力小（风压小），适适用于简单系统，通常安装在墙上或管道上；离心风机特点是：耗电量大、运行费用较高，噪音较大，风机抽力大（风压大），适适用于复杂系统，关键安装在室外或楼顶；斜流风机特点是：耗电量、运行费用、风机抽力处于前二者之间，噪音较小，适适用于简单系统，通常安装在室内。 3、风机多个关键参数：流量（Q）单位时间内流经某一流道截面流体体积；风机转速（n）风机转子速度，单位rmin；效率（）风机做功效率=（W有用W总）100%；压力（P）风机全压（Pt）分为动压（Pd）和静压（Ps）两部分。静压是指风机克服整个通风系统摩擦阻力所必需含有有压力，它由通风柜、百叶、调风阀、风管、风机整个系统特征决定，动压是气体以一定速度排放所含有那部分压力，在标准情况下计算Pd=0.5PV2（P空气密度，通常为1.2；V风速，单位m/s）。 4、风机选择：在3.5F以下，4000mh以下，2台通风柜以下能够选择斜流风机，以上选择离心风机。单台万向排烟罩、原子吸收罩，假如管路较简单，直接从房间穿墙或穿窗对外排放，则可选择玻璃钢斜流风机。设计人员可依据系统情况，选择FSJG-2.5F型（配用电机功率为N=0.09kw）或FSJG-3.0F型（配用电机功率为N=0.18kw）斜流风机；假如管路较复杂，弯头较多，则可选择F4-72-3.0A型（配用电机功率为N=0.55kw或0.75kw）或F4-72-3.2A型（配用电机功率为N=0.55kw或0.75kw）离心风机；单台排毒柜，假如管路系统较简单，直接从房间穿墙或穿窗对外排放，则可选择FSJG-3.0F型（配用电机功率为N=0.18kw）斜流风机；假如系统较为复杂话，应该选择离心风机。管路不太复杂，则可选择F4-72-3.5A（3.6A）型，配用电机为0.75kw或1.1kw。假如用户要求风量比较大，系统较为复杂，则可选择F4-72-4A型风机，配用电机功率为1.1kw。单台排毒柜系统阻力约80-100Pa，单个弯头阻力约40-50Pa。选择风机时，因为中国厂家风机参数有一定水分，应该合适放一定余量；多台排毒柜及复杂系统，对于两台或两台以上排毒柜通风系统，通常采取楼顶高空排放或室外排放，风机通常选择离心风机。风机型号可依据系统总排风量和系统阻力选择。对于同时能满足系统排风量和系统压力风机，我们应该尽可能选择型号偏大，电机功率偏小风机。一台风机带动两台或几台排毒柜系统，为了能单独控制排毒柜开闭，应该在每一台排毒柜上设计一个电子调风阀。电子调风阀型号通常为250mm。七、试验室通风系统设计参数 1、对于用户要求对试验室进行通风设计，通风换气量可依据房间换气次数来确定，试验室换气次数取每小时10-12次，特殊情况能够对应增大。房间通风通常选择500500铁皮罩作为通风末端设备，每个通风罩通风量可达成600m3h，房间长宽高10（换气次数）=房间每小时通风量，然后房间每小时通风量除以600来确定通风罩数量，支、干管风速根据6ms计算 2、通风柜支管风速为6-10ms（计算时通常选择10ms），特殊情况可超出10ms，但不宜超出12ms；干管风速为10-14ms（计算时通常选择10ms，假如管道比较长选择12ms，假如风量大选择14ms）。 3、通风柜面风速通常控制在0.375-0.75ms之间，验收标准通常取0.5ms，最好面风速为0.508ms。（测量面风速时，通常将拉门拉至5cm高度测量，风速达成0.3-0.5 ms即算合格，假如拉门高度过大时，测量拉门下方5cm高度处风速，也可合格）。 通风柜危险等级平均面风速（ms）最低面风速（ms）备注高0.622-0.75ms0.5ms中0.5ms0.4 ms低0.375-0.4ms0.25ms4、室外噪声应控制在70dB（A），试验室内噪声应控制在55dB（A），（室内噪声GB60分贝超标，阿桂实测噪音为75分贝，室外噪音大约为75分贝）。风机噪声能够分为本身机械噪声（此噪声关键由风扇质量不一样引发）和风声（为关键噪声）。在风机功率不大情况下，可经过在风机上方加防雨罩来消除风声，在使用大功率风机时通常在风机进出口加消声器来消除风声，机械噪声关键靠建隔音墙、小黑屋或在风机进出口加软接头来处理。减振关键方法为风机底座做成减振底座并安装减振器或加装减振垫。5、通风量（Q）=表面风速（vs）排毒柜开口面积。电子调风阀作用是经过调整每台通风柜风管半径来调整每台通风柜通风量，来达成当通风柜开口面积改变时保持表面风速不变。6、排风量（Q）=表面风速（vs）排毒柜开口面积。变频系统作用是改变风机转速来改变风机通风量，当一套通风系统中只有少许几台通风柜工作时，变频系统自动调整风机转速，从而改变风机通风量，从而确保通风柜面风速恒定。变频系统和调风阀作用类似，但假如只使用调风阀，则当一套通风系统中只有少许几台通风柜工作时，风机仍然以最高转速工作，而使用变频系统后，调整风机转速可节省能源。八、试验室通风管路设计 1、先依据平面图确定每个系统包含多少通风柜，再依据每个系统包含通风柜数量确定本系统大致通风量（每台1200mm通风柜设计风量为1300m3h，每台1500mm通风柜设计风量为1600m3h，每台1800mm通风柜设计风量为2100m3h，每台原子吸收罩设计风量为600m3h，每台万向排烟罩设计风量为250或300m3h），然后选择通风量稍大于系统通风量风机。 2、计算通风过程中损失压力：单台排毒柜系统阻力约70-80Pa，通常1m管道损失5-6Pa，一个弯头损失40-50Pa，风机出口和抽风口各损失60Pa，消声器损失50Pa，然后依据所计算出风机通风量和压力在图表曲线中选择适宜风机（在计算过程中只计算最远端通风柜压差，然后留200-300Pa余量）。 3、然后依据通风量=风管截面管内风速来计算风管半径（支管依据通风柜尺寸选择250mm或315mm）九、通风系统报价 通风系统报价关键包含以下内容序号项目名称型号规格单位数量单价（元）累计（元）备注1风机风机型号、电机功率台2风管直径或尺寸米3弯头直径或尺寸个4三通直径个5风阀个6软接头两端尺寸个7风机进出口消声器个8风机风雨帽个9减振器（垫）个(片)10动力电缆卷11二次控制线路项12风机风管支吊架项13五金配件项14材料直接费E1=（1-13）15安装调试费E2=E11215%16工程管理费E3=（E1+E2）35%17运输费E4=E135%18税金E5=（E1E4）6%19工程总造价E6=（E1E5）十、补风系统 1、室内放置N台通风柜或用户要求时需要对室内进行补风，补风量通常为排风量70%（门窗可补30%左右）；补风系统应尽可能靠近排毒柜，以免影响试验室内空调、采暖系统，而且补风还需进行预处理，方可送入试验室。 2、补风方法有多个经过室内空调补风；在天花上放置一段风管和室外相连，达成自然补风；使用补风型通风柜；在通风系统外安装补风系统。 3、假如做补风系统，依据房间密闭情况确定补风量，最大补风量为通风量70%，最小为20%，主管道风速可设为8ms。 4、选择大型风机时（C），尽可能选择7.5和11KW两种，尽可能选择转速低风机。十一、尾气处理1、有机尾气处理采取活性碳吸附，其中国产活性炭每片数千元，吸附率达成70%；进口活性炭每片数万元，吸附率可达成99%，且能够三次还原；通常一台1800通风柜需要两片活性炭。2、无机尾气处理采取水喷淋，用酸雾或碱雾来中和无机废气。十二、试验室通风现场条件1、建筑现场条件：a、建筑物总层数；b、建筑物层高；c、建筑物内梁或其它对通风系统设置有影响物体具体位置及尺寸；d、楼顶现场条件，是否有空位安装风机；e、建筑物内是否有风井，假如有需要提供具体位置和尺寸；f、建筑物内假如没有风井，用户同意建筑物外哪些部分能够走风管而不影响通风系统效果及其它设施和建筑物整体美观。2、甲方要求：a、甲方要求风机安装位置（室内、侧墙或楼顶）；b、甲方要求通风系统材质（PVC、玻璃钢、镀锌铁皮、不锈钢、PP等）c、甲方是否需要本企业提供墙体开孔、设备基础、防水处理等服务；d、甲方是否需要做通风系统尾气处理；e、甲方要求通风末端设备达成面风速等具体参数；f、用户要求通风末端设备噪声控制范围等。
