XXXX电力冶金股份有限公司PVC项目配套供热机组一期（4×50MW）背压式机组工程项目
职业病危害预评价报告书
1总论
1.1 项目背景
XX集团PVC项目配套供热机组工程（以下统一简称“本工程”）位于XX自治区XX市鄂托克旗棋盘井镇棋盘井工业园内。该工程由XXXX电力冶金股份有限公司投资，由XX电力(集团)有限责任公司负责筹建。
棋盘井地区煤炭资源丰富，煤矿及洗煤场较多。为消纳本地区煤矸石，并结合棋盘井镇和工业园区的发展，XXXX电力冶金股份有限公司拟投资建设年产100万吨氧化铝项目。其生产氧化铝的原材料就是煤矸石发电产生的粉煤灰，且生产氧化铝所需的蒸汽也是由煤矸石发电项目提供。所以，为满足XXXX电力冶金股份有限公司拟投资建设年产100万吨氧化铝项目以及棋盘井工业园区拟建的多晶硅、PVC等项目所需要的工业蒸汽，需要配合建设本期工程为四炉四机(四台440t/h循环流化床锅炉+ 四台50MW背压机组)。
本工程的建设，首先可以满足企业供热需要，同时可以就近向当地供电，避免远距离送电，提高供电的经济性，还可以提高资源利用率，减少环境污染。另外，在促进地区经济发展上也有着积极作用。
受XXXX电力冶金股份有限公司委托，包头市健翔卫生技术服务有限公司于2012年5月对其“PVC项目配套供热机组一期（4×50MW）背压式机组工程项目”开展了职业病危害预评价工作。
1.2 评价依据
1.2.1 相关法律、法规、规章
（1）《中华人民共和国职业病防治法》中华人民共和国主席令第52号，2011
（2）《使用有毒物品作业场所劳动保护条例》国务院第352号令，2002

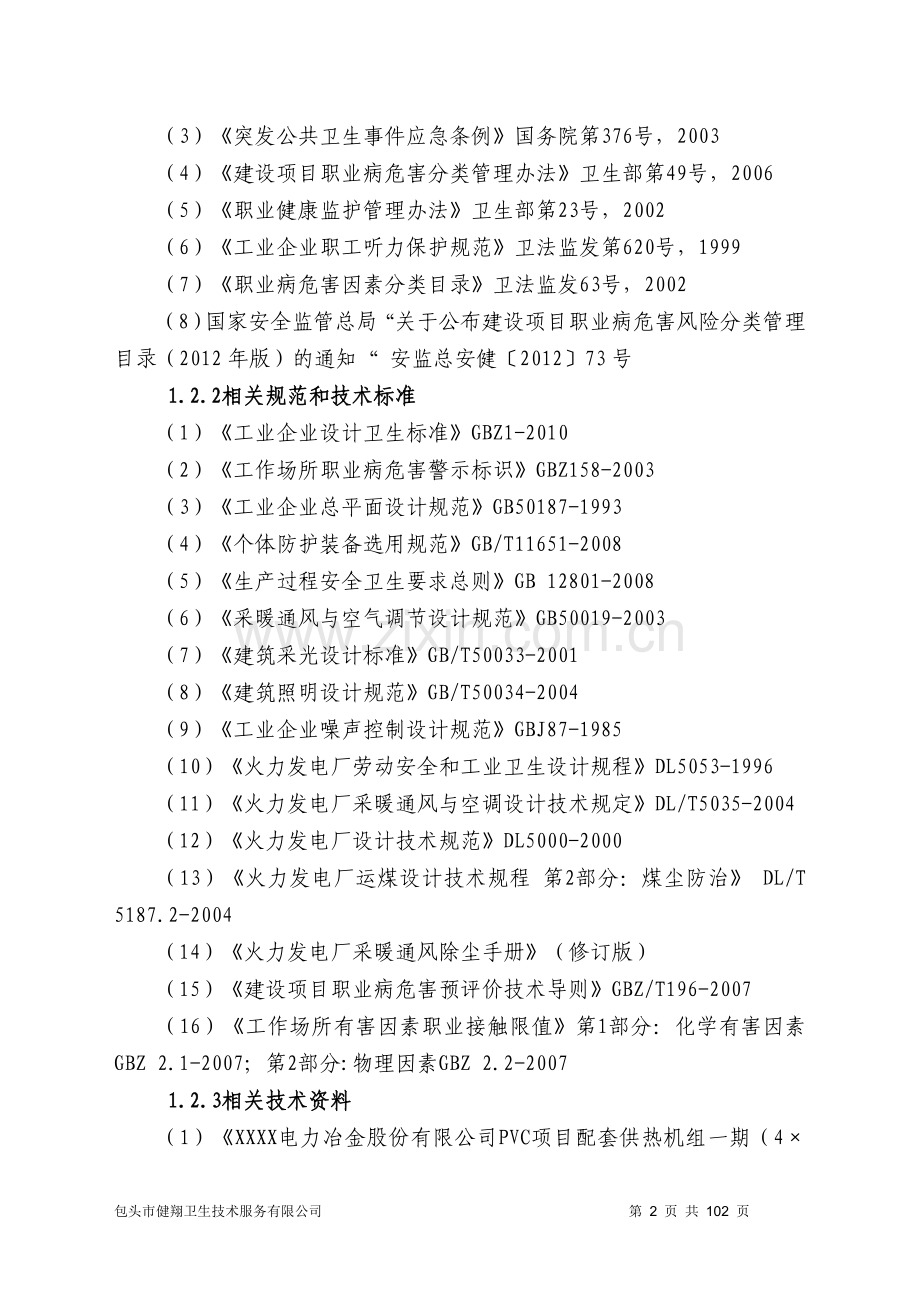

（3）《突发公共卫生事件应急条例》国务院第376号，2003
（4）《建设项目职业病危害分类管理办法》卫生部第49号，2006
（5）《职业健康监护管理办法》卫生部第23号，2002
（6）《工业企业职工听力保护规范》卫法监发第620号，1999
（7）《职业病危害因素分类目录》卫法监发63号，2002
（8）国家安全监管总局“关于公布建设项目职业病危害风险分类管理目录（2012年版）的通知“ 安监总安健〔2012〕73号
1.2.2相关规范和技术标准
（1）《工业企业设计卫生标准》GBZ1-2010
（2）《工作场所职业病危害警示标识》GBZ158-2003
（3）《工业企业总平面设计规范》GB50187-1993
（4）《个体防护装备选用规范》GB/T11651-2008
（5）《生产过程安全卫生要求总则》GB 12801-2008
（6）《采暖通风与空气调节设计规范》GB50019-2003
（7）《建筑采光设计标准》GB/T50033-2001
（8）《建筑照明设计规范》GB/T50034-2004
（9）《工业企业噪声控制设计规范》GBJ87-1985
（10）《火力发电厂劳动安全和工业卫生设计规程》DL5053-1996
（11）《火力发电厂采暖通风与空调设计技术规定》DL/T5035-2004
（12）《火力发电厂设计技术规范》DL5000-2000
（13）《火力发电厂运煤设计技术规程 第2部分：煤尘防治》 DL/T 5187.2-2004
（14）《火力发电厂采暖通风除尘手册》（修订版）
（15）《建设项目职业病危害预评价技术导则》GBZ/T196-2007
（16）《工作场所有害因素职业接触限值》第1部分：化学有害因素GBZ 2.1-2007；第2部分:物理因素GBZ 2.2-2007
1.2.3相关技术资料
（1）《XXXX电力冶金股份有限公司PVC项目配套供热机组一期（4×50MW）背压式机组工程项目可行性研究报告》 华北电力设计院工程有限公司，2011年08月
（2）《XXXX电力冶金股份有限公司PVC项目配套供热机组一期（4×50MW）背压式机组工程项目职业病危害预评价委托书》。2012年05月
（3）《XXXX电力冶金股份有限公司PVC项目配套供热机组一期（4×50MW）背压式机组工程项目职业病危害预评价技术服务合同》，2012年05月
（4）XXXX电力冶金股份有限公司职业卫生管理相关资料（包括职业卫生机构设置、健康监护和职业病危害因素检测情况，以及职业卫生管理制度的制定等）。
1.3 评价目的
贯彻落实国家有关职业卫生的法律、法规、规章、标准和产业政策，从源头控制和消除职业病危害，防治职业病，保护劳动者健康。
识别、分析与评价建设项目可能产生的职业病危害因素及危害程度，确定建设项目的职业病危害类别，为建设项目职业病危害分类管理提供科学依据。
确定建设项目在职业病防治方面的可行性，为建设项目的设计提供必要的职业病危害防护对策和建议。
1.4 评价范围
本次评价以“XXXX电力冶金股份有限公司PVC项目配套供热机组一期（4×50MW）背压式机组工程项目可行性研究报告”中提出的工程内容为准，主要包括运煤系统、燃烧系统、灰渣处理系统、化学水处理系统、烟气脱硫、脱销、供排水系统等。
本预评价是对项目投产后运行过程中可能产生的职业病危害及防治内容进行评价。不包括建设期的相关内容。
1.5 评价内容
主要包括总体布局、生产工艺和设备布局、建筑卫生学要求、职业病危害因素和危害程度及对劳动者健康的影响、职业病危害防护设施、辅助用室基本卫生要求、应急救援、个人使用的职业病防护用品、职业卫生管理、职业卫生专项经费概算等。
1.6 评价方法
根据该项目职业病危害特点，本次评价采用检查表法、类比法、经验法对该建设项目进行分析和评价。
（1）检查表法
依据国家有关职业卫生的法律、法规和技术规范、标准，以及操作规程、职业病危害事故案例等，通过对拟评价项目的详细分析和研究，列出检查单元、检查部位、检查项目、检查内容、检查要求等，编制成表，逐项检查符合情况，确定拟评价项目存在的问题、缺陷和潜在危害。
（2）类比法
通过对与拟评价项目相同或相似工程（项目）的职业卫生调查、工作场所职业病危害因素浓度（强度）检测以及对拟评价项目有关的文件、技术资料的分析，类推拟评价项目的职业病危害因素的种类、存在部位、工作场所职业病危害因素浓度（强度）及职业病危害后果，预测拟采取的职业病危害防护措施的防护效果。
（3）经验法
评价人员根据实际工作经验和掌握的相关专业知识，对照职业卫生有关法律、法规、标准等，借助经验和判断能力直观地对拟评价项目中可能存在的职业病危害因素进行识别、分析。
本次评价选择与XXXX电力冶金股份有限公司PVC项目配套供热机组一期（4×50MW）背压式机组工程项目类似的乌海市海神热电有限公司2×150MWCFB发电工程作为类比对象，进行类比调查、分析。
1.7 评价程序
准备阶段：主要工作为接受建设单位委托、收集和研读有关资料、进行初步调查分析、编制预评价方案并进行技术审核、确定质量控制原则及要点等。
实施阶段：依据预评价方案开展评价工作。主要工作为工程分析、职业卫生现场调查、类比调查，并进行职业病危害因素定性、定量评价及风险评估。
完成阶段：主要工作为汇总、分析实施阶段获取的各种资料、数据，通过分析、评价得出结论，提出对策和建议，完成职业病危害预评价报告书的编制,对职业病危害预评价报告书进行专家评审。
职业病危害预评价工作程序图见下图。

— — — — — — — — —
— — — — — — — —
— — — — — — — — — — ——
— —— — — — — — — — — — — — — — — — — ——
接受建设单位委托
1收集有关资料（法规、标准、技术资料）
2初步调查分析
3确定评价单元，筛选重点评价因子

筛选重点评价项目
拟订预评价方案
确定预评价方案
质控审查*
依据预评价方案开展评价工作
职业病危害因素定性、
定量评价及风险评估
筛选重点评价项目
建设项目
工程分析
职业卫生调查
(现场、类比)
汇总、分析资料
得出结论
提出对策和建议
国家、地方有关法规、标准
编制预评价报告书
提交正式报告
专家评审**
准备阶段 实施阶段 完成阶段

*：质控审查由公司内专家进行。
**：专家评审的组织、程序与内容按有关规定执行。

1.8 质量控制
人员要求：评价技术人员和评价报告书审核、签发人员均具有国家和/或XX自治区职业卫生技术服务专业人员资质证书，持证上岗。
评价过程：建设项目职业病危害预评价全过程严格按照包头市健翔卫生技术服务有限公司质量手册、程序文件和作业指导书的相关规定执行。
评价依据：国家、地方、行业现行有效的职业卫生法律、法规、标准、技术规范。
现场检测：职业病危害因素采样、检测分析方法采用国家有关部门颁布的标准分析方法进行，采样点必须具有代表性，检测仪器必须经过计量检定合格后才能使用，仪器使用前经校准，检测过程中进行样品采集的质量控制和实验室质量控制。
评价报告书：实行三级审核制度，分别为：初稿审核、送审稿审核、报告书审核与签发，各级审核均有严格的审核要求，评价结论力求客观、真实。
质量控制措施见下图。
起草报告初稿
评价报告初稿
出具
评价报告
评价报告修改校核
评价报告签发
现场调查
搜集资料
确定评价方案
实施预评价
过程质控
评价报告送审稿稿

编制评价方案
汇总、分析资料
专家审核

方案审核
内审

2．现有企业概况
XXXX电力冶金股份有限公司坐落在京包银兰经济带的工业重镇——棋盘井镇工业园区，占地面积25 km2。XXXX电力冶金股份有限公司属于中外合资股份制企业，公司主营业务涉及煤炭、电力、冶金、化工、置业五大产业，隶属于XXXX集团，成立于2003年4月，营业执照注册号为1500002000009，发证单位为XX自治区工商行政管理局。现公司注册资金伍拾亿元人民币。该公司的发展是依托当地煤炭、硅石、石灰石资源，以资源深加工转化提值为主线，按照循环经济产业链模式，以煤炭、发电为基础，围绕PVC、硅材料生产，综合利用“三废”（废气、废渣、废水），形成国内较为完整的“煤—电—硅材料”、"煤－电－氯碱化工”一体化的循环经济产业链，由于电力成本决定PVC、硅材料的生产成本，而公司煤炭、电力、电石自给率达100%，成本竞争优势极强，未来PVC产能有望超过100万吨，将成为西北地区龙头企业之一。截止目前，已累计完成现金投资总额超过300亿元。现已形成了生产原煤500万吨、洗煤500万吨，兰炭60万吨，发电180万千瓦，硅铁65万吨，硅锰25万吨，工业硅15万吨，尿素110万吨，电石130万吨，多晶硅3000吨的产能规模，经济效益开始集中呈现；2011年，实现销售收入176亿元，实现利润18亿元，实现税金13亿元，公司被国家工信部列为首批国家级创建资源节约型、环境友好型试点企业，被自治区确定为循环经济试点企业、创新方法应用试点企业。
XXXX电力冶金股份有限公司是XXXX集团公司的控股子公司，XX集团公司是世界最大的羊绒联合加工企业，也是XX少数民族地区最大的地方企业。创造了30年持续盈利滚动发展的良好业绩，现拥有总资产360亿元，拥有员工3.2万多人（其中技术人员占26%），拥有成员企业216家，年创产值300多亿元。XX品牌价值达303.26亿元，已形成羊绒、煤、电、冶金、化工、置业六业并举，协同发展的产业格局，是全国520户重点企业和120家试点企业集团。
2003年开始XX集团依托本地区特有的综合资源优势，斥巨资在XX市西部棋盘井镇建成了煤炭、电力、冶金、化工循环经济工业园区。棋盘井工业园区按照“高起点、高科技、高效益、高产业链、高附加值、高度节能环保”的循环经济模式设计，煤—电—冶金和煤、气—化工构成了园区的两大主要产业链。通过资源能源转换升级，形成了一个以资源能源型产业为主导，由初级到高级，配套完善、结构合理、链条丰富的产业集群，实现经济效益、社会效益和环境效益的协调增长。经过三年全力以赴的建设，棋盘井工业园区已基本构建起循环经济的产业框架：①煤炭项目全面铺开：三个煤矿正在紧张建设，洗煤厂一期已建成达产，大批后续项目进入前期工作；②电厂建设进展顺利：经发改委核准的 2×33万千瓦机组已于2005年投产运行，2×20万千瓦煤矸石循环硫化床发电机组即将投产发电；③冶金项目陆续投产：已经形成年产硅铁32万吨，工业硅2.5万吨，硅锰11.5万吨，电石30万吨（内发改工字【2004】420号），40万吨电石法聚氯乙烯（PVC）项目（内发改工字【2008】1877号、内发改工函【2010】357号）的生产能力；粉煤灰提取氧化铝、多晶硅等一大批工业项目将适时开工建设；④化工项目顺利推进：一期60/104万吨合成氨、尿素项目作为自治区重点建设项目，现已全面进入设备安装阶段；煤半气化半焦等煤化工项目也已启动。随着集团煤炭、电力、冶金、大化工循环产业的逐渐形成，以提高资源利用率、能源利用率、水利用率和固体废弃物利用率等四个方面为目标的可持续发展经济增长方式必将形成。
发展循环经济需要资源、资金、技术等多方面的支持，XX集团有着深厚的企业文化底蕴、强势的XX品牌、丰富的自然资源、绿色的环保产业、雄厚的工业资本、成熟的现代管理、优质的人力资源，拥有自己的技术中心,与国内多家知名大学和科研院所有着很好的合作关系，并且拥有发展循环经济的核心技术。XX集团公司将立足长远，本着构建资源节约型、环境友好型社会，实现人与自然和谐相处，工业经济可持续发展的理念，在二次创业的过程中，下定决心走一条新型的工业化道路，力争把XX集团公司棋盘井工业园建设成国家级西部循环经济工业园示范基地。
3 工程分析
3.1工程概况
项目名称：XXXX电力冶金股份有限公司PVC项目配套供热机组一期（4×50MW）背压式机组工程项目
项目性质：扩建工程
项目规模：四炉四机(4×440t/h循环流化床锅炉+ 4×50MW背压机组)
3.1.1地理位置
本工程位于黄河东岸约20km的XX市鄂托克旗棋盘井镇棋盘井工业园内。厂址位于工业园区北部，按双欣电厂西侧的厂址设计，灰场沿用电力集团现有灰场，不再新建灰场。场地东邻XX双欣化工有限责任公司与XXXX羊绒集团有限责任公司合资建设的XX双欣电厂，南至工业园区硅电大街，西侧和北侧以工业园区西环路为界。
XXXX市鄂托克旗位于XX自治区西南部，XX市西部，东经106°41′-108°54′，北纬38°18′-40°11′之间。东邻杭锦旗，西连宁夏陶乐县并隔黄河与石嘴山市和阿拉善盟相望，南接乌审旗和鄂托克前旗，西北接乌海市，是XX高原的重要组成部分。全旗南北长209公里，东西宽188公里，总面积2.1万平方公里。旗人民政府所在地乌兰镇位于旗境中部偏东南，距XX市人民政府所在地东胜区237公里。
棋盘井工业园占地25km，是XX重点经济开发区。该工业园位于乌海市东南，与乌海市接壤，北距乌海市约45km，西距宁夏石嘴山市约25km，东距棋盘井镇约5km，109国道从工业园区南侧通过，距离厂址的南面约2.5km，交通便利。
3.1.2自然环境概况
3.1.2.1地形、地貌
厂址地貌为高原丘陵地貌，地形起伏相对较大。厂址范围内自然标高在1243.0m～1251.0m(1985国家高程基准，下同)之间，地形由东北向西南逐渐变低，自然地面坡度在0.9%左右。场地内除东面有一些废弃的施工临建设施和南面的西汇水务公司，其余大部分被风沙所覆盖，表面为半荒漠化草原。
3.1.2.2 水文
1) 流域概况
① 黄 河
黄河自宁夏石嘴山和乌海市八音套海进入XX境内，自南向北穿过贺兰山与桌子山两条平行山脉间的河谷平原，沿XX市库布齐沙漠北缘、阿拉善盟乌兰布和沙漠南缘，流入三盛公水里枢纽库区，河道长约145km,总落差为33.2m(石嘴山水文站和三盛公水利枢纽)，河道平均纵比降为1/4000～1/6000。
② 乌珠林沟
厂址北面为山坡，南面较开阔，厂址北侧山脚下有一乌珠林沟由东向西流过，该沟为季节性河流，平时无水，只在下雨时有水流过，洪水陡涨陡落，一般持续一天左右，每年有3～5场洪水。
乌珠林沟发源于鄂托克旗阿尔巴斯苏木东浑迪沟北山顶，向南流至棋盘井镇转向西南至拉僧庙，从右侧汇入黄河。该河沟为长条形，无大支流汇入，除洪水期外，为干河。流域地貌为波状丘陵区，相对高度不大，全流域面积548.8km2。电厂断面控制面积388.3km2，河长46.6km，河道比降8.33‰。
2) 厂址洪水
① 洪水调查
拟建厂址距黄河直线距离约18km，从未受黄河洪水影响。
据乌珠林沟现场调查“该沟为季节性河流，平时沟内基本无水，下暴雨的时候，会有洪水流过，洪水陡涨陡落，持续时间1～2天，洪水水位变幅1～2m左右，乌珠林沟与电厂区域之间有一山脊，相对较高，洪水从未对电厂区域造成影响。
② 乌珠林沟洪水对厂址的影响
电厂三期厂址紧靠一期，根据电厂一期厂址洪水计算成果、电厂区域现场踏勘情况、乌珠林沟洪水调查，厂址不受北侧乌珠林沟百年一遇洪水影响。
③ 厂址山洪
电厂三期厂址处于一个东高西低的坡地上，由于东侧为已建的一期工程和工业园区，围墙外建有排洪沟，因此三期厂址处不受东侧山洪影响。
3.1.2.3 工程地质
1) 拟选厂址周围除断裂构造发育外，场地内未见有其它不良地质作用，场地稳定；场地无采空问题；场地范围内无地下古文物分布；厂址区处于岗德尔山东缘断裂带和桌子山东麓隐伏大断裂之间相对稳定区域，适宜建厂。
2) 厂址区场地的地震动峰值加速度为0.2g，相应的地震基本烈度为Ⅷ度。
3) 厂址区建筑场地类别为Ⅱ类，场地不存在地基液化和地基震陷问题，场地属对建筑抗震有利地段。
4) 厂址区地下水贫乏，埋藏相对较深，对基础设计和施工无影响。按Ⅰ、Ⅲ类环境和强透水层判定，地下水对混凝土结构具微腐蚀性；按干湿交替判定，地下水对钢筋混凝土结构中的钢筋具弱腐蚀性。
5) 电厂各建(构)筑物可采用天然地基。地基持力层为②层角砾夹碎石层，该层分布稳定，埋藏较浅，强度高，是良好的天然地基持力层。
6) 据区域地质资料，厂址范围内主要含煤地层石炭系上统太原组埋藏在地表下1000m以下，深层开采难度较大，不存在地下采空现象，且未在规划开采范围内。
3.1.2.4 气象条件
本工程所在地的气象条件见表3-1。

表3-1 气象条件
序 号
项 目
统 计 值
1
年平均气温
9.8℃
2
多年平均最高气温
16.4℃
3
多年平均最低气温
3.8℃
4
极端最高气温
40.2℃
5
极端最低气温
-32.6℃
6
年平均降水量
157.9㎜
7
平均相对湿度
42%
8
年平均风速
2.9m/s
9
最大冻土深度
178cm
10
全年主导风向
SE和SSE
11
年平均蒸发量
3249.0㎜
12
多年平均气压
893.0 hpa
13
多年最高气压
919.4 hpa (1981.12.1)
14
多年最低气压
871.2 hpa (1996.3.15)
15
最冷月平均气温
-8.4℃
16
多年最小相对湿度
0% (多次出现)
17
多年年最大降水量
264.4 mm (1979)
18
多年年最小降水量
71.8 mm (1972)

3.1.3 社会环境条件
XX集团PVC项目配套供热机组工程位于黄河东岸约20km的XX市鄂托克旗棋盘井镇棋盘井工业园内。
3.1.4 生产制度、岗位设置及定员
考虑本工程机组特点，电厂定员指标暂按200人考虑，电厂实际定员名额根据电厂管理体制再行核减。
3.1.5项目组成及主要工程内容
本期工程项目组成为：安装4×50MW级背压式供热机组，配4×440t/h高压循环流化床锅炉。具体工程内容见下表3-2。

表3-2 工程内容
序 号
项 目 名 称
工 程 内 容
1
运煤系统
汽车卸煤沟
贮煤场
带式输送机系统
筛分破碎系统
控制系统
辅助设施
2
燃烧系统
给煤系统
配风系统
烟气系统
点火油系统
3
灰渣处理系统
除渣系统
除灰系统
4
化学水处理系统
锅炉补给水处理
凝结水回水处理
凝结水处理
辅机循环冷却水处理
工业废水集中处理
给水、炉水加药处理
水汽取样分析和监测
化学试验室
5
烟气脱硫、脱销
脱销系统
脱硫系统
6
供、排水系统
辅机循环水系统
补充水系统
生产、生活供水系统
厂区排水系统

3.1.6主要技术经济指标
3.1.6.1 工程总投资
本项目由XXXX电力冶金股份有限公司出资建设，资金来源如下：
资本金：25%(占工程动态投资)
融 资：75%
按投资方内部收益率10%测算，在含税热价21.77元/GJ时，项目不含税上网电价为161.15元/MWh，含税上网电价为188.31元/MWh。
主要财务评价指标见表3-3。

表3-3 主要财务评价指标
序 号
指 标 名 称
单 位
指 标
1
机组总容量
万千瓦
18.456
2
工程静态总投资
万元
159020
3
单位投资
元/千瓦
8616
4
总投资收益率
%
7.43
5
资本金净利润率
%
16.4
6
不含税电价
元/MWh
161.15
7
含税电价
元/MWh
188.31
8
不含税热价
元/GJ
19.26
9
含税热价
元/GJ
21.77
9
融资前分析(项目投资现金流量分析)

9.1
内部收益率(所得税前)
%
10.86
9.2
净现值(所得税前)
万元
42070.28
9.3
投资回收期(所得税前)
年
9.65
9.4
内部收益率(所得税后)
%
8.85
9.5
净现值(所得税后)
万元
16132.01
9.6
投资回收期(所得税后)
年
10.73
10
融资后分析：

10.1
内部收益率(项目资本金)
%
13.07
10.2
内部收益率(投资方)
%
10

3.1.6.2工程用地面积
本工程厂址位于棋盘井工业园北部，工业园区西环路以东，双欣电厂以西。在棋盘井工业园的总体规划中，本工程厂区用地为工业园预留建设用地，符合工业园区土地规划。本期工程厂区围墙内用地20.95hm2，考虑扩建本工程规划总用地41.84hm2。厂址用地范围内无拆迁工程量，厂址现状主要为废弃的施工临建设施和半荒漠化草原。
3.1.6.3 绿化面积
本工程的主要绿化区域为：厂前区、主厂房四周、煤场区域和道路两侧。
主厂房区绿化以种植草坪为主、在主厂房四周环形道路种植一定数量的适宜树种。煤场区域四周种植乔木，并配以少量草坪，以防止煤粉飞扬。配电装置区绿化规划以草坪为主。
3.2主要原、辅材料及副产品
3.2.1煤、煤矸石
本期工程拟全部燃用鄂托克旗卓子山煤田的西来峰矿区的煤矸石和鄂托克旗棋盘井地区的洗煤厂的洗中煤、煤矸石。
本工程燃煤来源为桌子山煤田，即位于XX市境内部分的千里山、库里火沙兔、阿尔巴斯、白云乌素(部分)、棋盘井五个区的矿井。鄂托克旗棋盘井地区的洗煤厂目前已有16家，年洗煤能力达到1975×104t，年生产洗中煤和煤矸石约600×104t。本期工程燃煤供应有保证。
矿区及各洗煤厂距电厂在20km以内，矿区有公路直达电厂，公路运输方便。
3.2.1.1 燃料及灰成分分析资料
本工程燃煤拟由XX棋盘井周边洗煤厂供给。煤质分析及灰成分分析资料见表3-4。
表3-4 煤质及灰成分分析资料
序 号
名 称
符 号
单 位
设 计 煤 种
校 核 煤 种
1.1
工业分析：

收到基水分
Mar
%
10.74
6.93

空气干燥基水分
Mad
%
1.90
0.82

收到基灰分
Aar
%
48.58
40.88

干燥无灰基挥发分
Vdaf
%
32.69
33.45

收到基低位发热量
Qnet,ar
MJ/kg
10.538
15.000
1.2
元素分析

收到基碳
Car
%
27.32
38.420

收到基氢
Har
%
2.10
2.680

收到基氧
Oar
%
9.24
8.430

收到基氮
Nar
%
0.56
0.810

收到基硫
Sar
%
1.46
1.850
1.3
灰成分分析

二氧化硅
SiO2
%
--
--

三氧化二铝
Al2O3
%
--
--

三氧化二铁
Fe2O3
%
--
--

氧化钙
CaO
%
--
--

氧化镁
MgO
%
--
--

氧化钠
Na2O
%
--
--

三氧化硫
SO3
%
--
--

二氧化钛
TiO2
%
--
--

五氧化二磷
P2O5
%
--
--

氧化钾
K2O
%
--
--

氧化锰
MnO2

--
--

3.2.1.2 燃料耗量
锅炉燃煤量见表3-5。(单台，安装4台)：
表3-5燃煤耗量
440t/h高压锅炉
设 计 煤 种
校 核 煤 种
每小时燃煤量(t/h)
120.04
80.18
日耗煤量(22小时吨)
2640.88
1763.96
年耗煤量(6500小时 万吨)
78.03
52.12
其中：日耗煤量按22小时计算，年耗煤量按6500小时计算。
本期工程燃煤全部采用汽车运输，日耗煤量10560t，考虑来煤不均衡系数1.2，电厂本期最大日来煤量约12670t。
3.2.2燃油
3.2.2.1 燃油来源
本工程点火、低负荷助燃用油为0号或-10号轻柴油。春夏季节采用0号轻柴油，秋冬季节采用-10号轻柴油，电厂所需油品来自老厂区已建2座1500m3油罐，老厂供油泵数量3台，单台泵出力25m3/h,扬程450m。
3.2.2.2 锅炉点火及低负荷稳燃用油油品
锅炉点火及低负荷稳燃用油油品分析见表3-6。
表3-6 0号(-10号)轻柴油特性数据
名 称
单 位
数 值
油种
－
0号轻柴油
-10号轻柴油
恩氏粘度
oE
1.2～1.67
--
灰份
%
≯0.025
--
硫分
%
0.2
--
水分
%
痕迹
--
阿闭口闪点
℃
不低于55
--
凝固点
℃
不高于0℃
不高于－10℃
比重
t/m3
～0.8324
--
低位发热量
kJ/kg
42570
--

3.2.2.3 点火燃油消耗量
点火燃油消耗量见表3-7。
表3-7 440t/h高压CFB炉油耗
单 炉 冷 态 点 火
单炉温态
点火(t/次)
2炉年耗量(t)

耗油(t/h)
时间(h)
合计(t/次)
总计(t/次)
床下
3.28
6
19.68
28.62
8.94
75.12
床枪
4.47
2
8.94
注：1、冷态点火每年1次；2、温态点火每年1次。
3.2.3石灰石
3.2.3.1 石灰石供应
本工程的石灰石的来源均为市场采购，汽车运输到厂。
3.2.3.2石灰石成分
石灰石成分分析见表3-8。
表3-8 石灰石成分
项 目
符 号
单 位
数 值
烧失量(暂定)

%
56.9
二氧化硅
SiO
%
2.02
三氧化二铁
Fe2O3
%
0.28
三氧化二铝
Al2O3
%
0.58
氧化钙
CaO
%
53.4
氧化镁
MgO
%
0.6

3.2.3.3 CFB锅炉石灰石用量及粒度
CFB锅炉石灰石用量及粒度见表3-9。
表3-9 CFB锅炉石灰石耗量 (单台量，安装4台)
序 号
项 目
单 位
设 计 煤 种
校 核 煤 种
1
小时用量
t/h
10.38
8.79
2
日用量
t/d
228.36
193.38
3
年用量
104t/a
6.747
5.7135
备注：1、BMCR工况
2、锅炉设备年利用小时数为6500小时，每天按22小时。
3、脱硫效率85%，钙硫比2.5。
3.2.4电厂水源
本工程生产水源为：处理合格的煤矿疏干水，备用水源为黄河水(西汇水务公司水厂水源)，生活水源来自棋盘井工业园区生活供水系统。电厂水源接管位置为厂区围墙外1m。
3.2.4.1 疏干水水源
棋盘井地区煤矿多已开采5～10年以上，积累了较详细的疏干水量观测资料。
根据业主提供的资料，疏干水量依据对本区煤矿疏干水实际调查确定。
从可行性研究报告中得知：当地卓子山煤田(鄂托克旗矿区)16个煤矿生产时的疏干水量统计结果见表3-10。

表3-10 疏干水量统计
序 号
煤 矿 名 称
生 产 能 力(104t/a)
目 前 储 量(104t)
疏 干 水 量(m3/d)
排 放 方 式
1
阿尔巴斯二矿
30
508.00
2090

沿冲沟自然排放

2
阿尔巴斯一矿
90
4887.00
3180
3
恒邦煤矿
60
2842.00
2420
4
中税煤矿
90
4157.00
2360
5
白云乌素煤矿
30
420.00
2930
6
昌汉哈达煤矿
30
389.00
2660
7
XX裕兴矿业有限公司
60
268.42
2000
8
尔格图煤矿
30
461.20
2110
9
华泰煤业公司
30
211.68
1650
10
棋盘井矿业公司煤矿
180
7691.8
3370
11
泰源煤矿
120
418.17
1200
12
鄂旗东亨煤矿
60
520.00
1800
13
棋盘井新胜煤矿
30
416.91
1900
14
正丰矿业有限责任公司
90
2850.00
3080
15
福强煤矿
30
601.00
740
16
呼武煤矿
30
579.52
650
合 计

34140

资料显示，当地桌子山煤田(鄂托克旗矿区)16个煤矿生产时的疏干水总量为990×104m3/a(34140m3/d)。考虑到输水损失及二次处理，可利用量按总量的80%计，则可供利用的水量为2.73×104m3/d，约1138m3/h。
巴音乌素等煤矿均已开采了10～20年，多年疏干水量是基本稳定的。煤矿疏干水基本为深层基岩裂隙水，疏干水量基本不受季节影响，据调查，疏干水量年际及年内变化均很小，日最小疏干水量与日平均疏干水量相差不大，可保证电厂不同时段用水需要。
所以煤矿区的疏干水量在煤矿的可开采年限内是有保证的。
3.2.4.2 备用水源
本工程备用水源为西汇水务公司水厂来水。
西汇水务公司水厂水源为黄河水，距电厂约18km。西汇水务公司隶属于XX集团，水厂供水范围为XX集团棋盘井工业园区，该工业园区主要包括冶金、化工、发电等工业。西汇水务公司现实际供水能力为12～13×104 m3/d，棋盘井工业园区目前用水总量为9～10×104 m3/d，因此尚有水量约2～3×104 m3/d(833～1250m3/h)可用。
3.2.4.3电厂用水量
本工程采用纯背压式机组，辅机循环水系统采用带机力通风冷却塔的循环供水系统。
经计算电厂本期工程夏季用水量为(成品水量)：414m3/h，用水指标为0.575m3/s.GW。冬季用水量为(成品水量)：437m3/h(扣除热网补水)。机组全年利用小时数按6500h计，全年机组总用水量约为283×104m3/a。
其中：
1)电厂生活用水量，本期工程日平均小时用水量为3m3/h，全年用水量为2.63×104m3；
2)电厂锅炉补充水用水量：238m3/h(冬季273m3/h)。
3.2.5液氨
循环流化床锅炉烟气出口NOx排放值较低，一般情况下均≤200mg/Nm3，本工程采用SNCR烟气脱硝方案，吸收剂采用液氨，每台炉液氨耗量22.25kg/h,4台炉小时耗量89 kg/h；4台炉日耗量1958 kg/d；4台炉年耗量578.5t/a。
3.2.6 烟气脱硫副产品
副产物是一种干态的混合物，它包含飞灰及消石灰反应后产生的各种钙基化合物，主要成分为CaSO4·1/2H2O，CaSO3·1/2H2O、少量未完全反应的吸收剂Ca(OH)2及杂质等。由气力输送至灰库。用来回填、筑路，制作垃圾场防渗层、防噪隔音墙、免烧砖、海涂围垦、水泥混合材等。
3.2.7酸、碱
离子交换树脂的再生采用盐酸和氢氧化钠。盐酸的浓度为30%左右和氢氧化钠的浓度均为40%左右。药品采用汽车运输，由化工厂送货上门。
3.2.8灰渣
本工程的灰渣全部综合利用，暂时不能综合利用的灰渣采用专用运输汽车由厂区运往事故灰场分开存放。灰场内的灰渣仅为临时堆放，排除事故后，及时运出综合利用。
3.3 总平面布置及竖向布置
3.3.1总平面布置
本工程处于XX高原西缘山麓，属于高原丘陵区。两个备选厂址为已建电厂固定端和扩建端。电厂灰场不再新建，拟在XX电力冶金有限责任公司电厂灰场基础上扩建。
本工程4×50MW机组位于双欣电厂以西，紧邻双欣电厂西围墙。固定端端朝东，扩建端朝西。
主厂房布置在厂区中部，汽机房A列朝南。主厂房自南向北依次布置有汽机房、除氧煤仓间、锅炉房、除尘器、引风机室和烟囱。其中，检修材料间在汽机房靠固定端侧端头布置。
临近主厂房A列是变压器场地，包含主变压器、高压厂用变压器和启动备用变压器。变压器场地以南隔道路外侧布置辅机循环冷却塔、循环水泵房和220kV屋外配电装置。本期工程2回220kV出线向南。
烟囱以北由东向西依次布置有煤水处理间、输煤综合楼、灰库和气化风机房。这些辅助设施以北至厂区北侧围墙间布置煤场、地下煤斗和汽车卸煤沟。燃料煤经汽车运输直接卸到厂区卸煤沟内或堆存到煤场后再通过推煤机推入卸煤沟。从卸煤沟进入输煤系统的燃料煤经过两级破碎，由输煤栈桥从地下煤沟输送到主厂房煤仓间，再进入锅炉燃烧。煤场雨水沉淀池和推煤机库布置在煤场东南。在厂区北围墙外预留石灰石堆存场地。灰场沿用电力集团现有灰场，不再新建灰场。
电厂其余的辅助设施和厂前建筑布置厂区南部。升压站以南依次布置有水处理车间、再生水预处理车间、雨水排水泵房、综合给水泵房、蓄水池和厂前建筑区。厂前建筑区包括办公楼、倒班楼和餐厅，靠近厂区主入口布置，主进厂道路朝南，与厂区南侧硅电大街相连接。考虑到人流、物流分开，电厂北侧另设一个次入口，用于电厂燃煤和灰、渣等物料的汽车运输，次进厂道路引接自工业园区西
