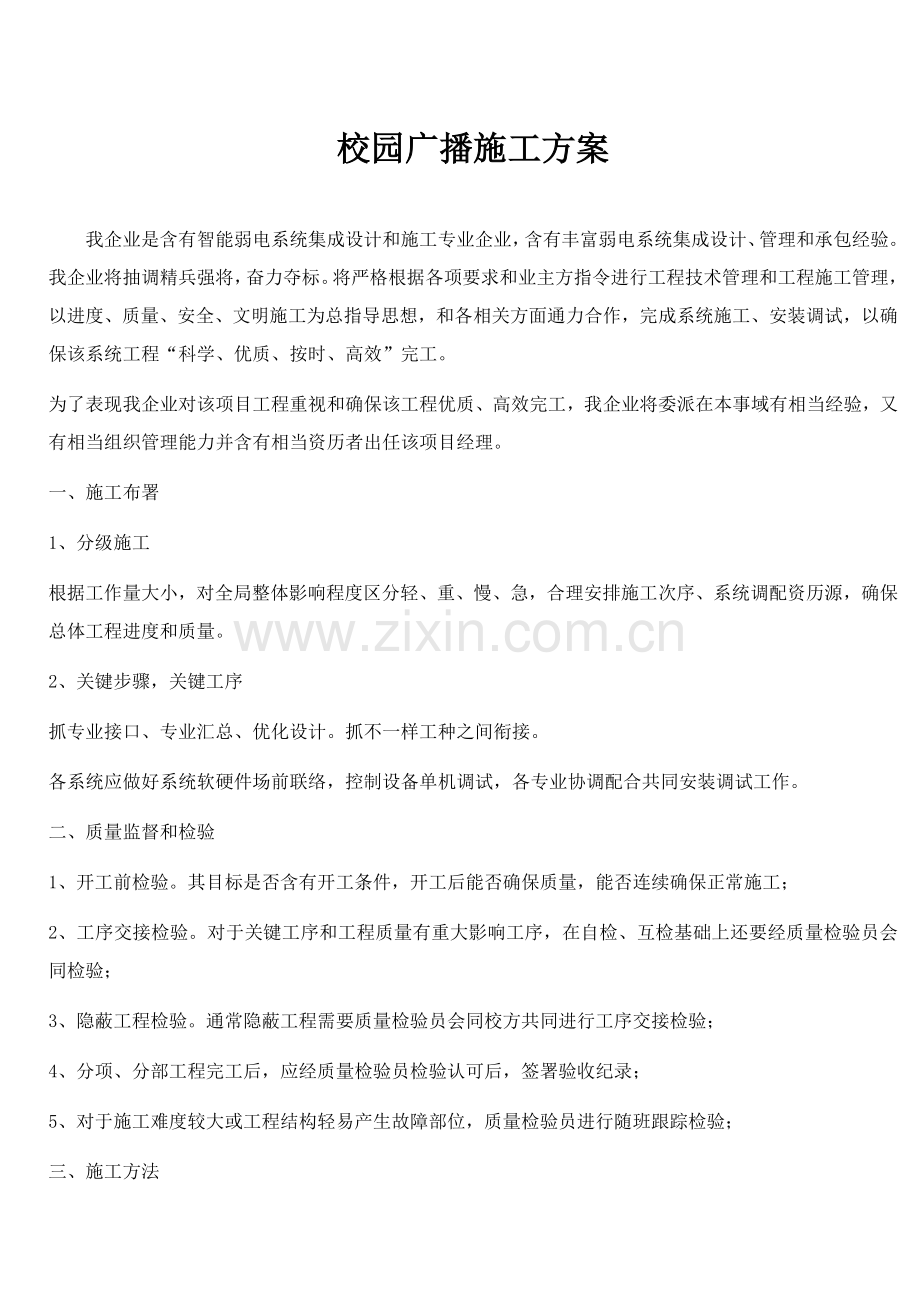

校园广播施工方案

我企业是含有智能弱电系统集成设计和施工专业企业，含有丰富弱电系统集成设计、管理和承包经验。我企业将抽调精兵强将，奋力夺标。将严格根据各项要求和业主方指令进行工程技术管理和工程施工管理，以进度、质量、安全、文明施工为总指导思想，和各相关方面通力合作，完成系统施工、安装调试，以确保该系统工程“科学、优质、按时、高效”完工。
为了表现我企业对该项目工程重视和确保该工程优质、高效完工，我企业将委派在本事域有相当经验，又有相当组织管理能力并含有相当资历者出任该项目经理。
一、施工布署
1、分级施工
根据工作量大小，对全局整体影响程度区分轻、重、慢、急，合理安排施工次序、系统调配资历源，确保总体工程进度和质量。
2、关键步骤，关键工序
抓专业接口、专业汇总、优化设计。抓不一样工种之间衔接。
各系统应做好系统软硬件场前联络，控制设备单机调试，各专业协调配合共同安装调试工作。
二、质量监督和检验
1、开工前检验。其目标是否含有开工条件，开工后能否确保质量，能否连续确保正常施工；
2、工序交接检验。对于关键工序和工程质量有重大影响工序，在自检、互检基础上还要经质量检验员会同检验；
3、隐蔽工程检验。通常隐蔽工程需要质量检验员会同校方共同进行工序交接检验；
4、分项、分部工程完工后，应经质量检验员检验认可后，签署验收纪录；
5、对于施工难度较大或工程结构轻易产生故障部位，质量检验员进行随班跟踪检验；
三、施工方法

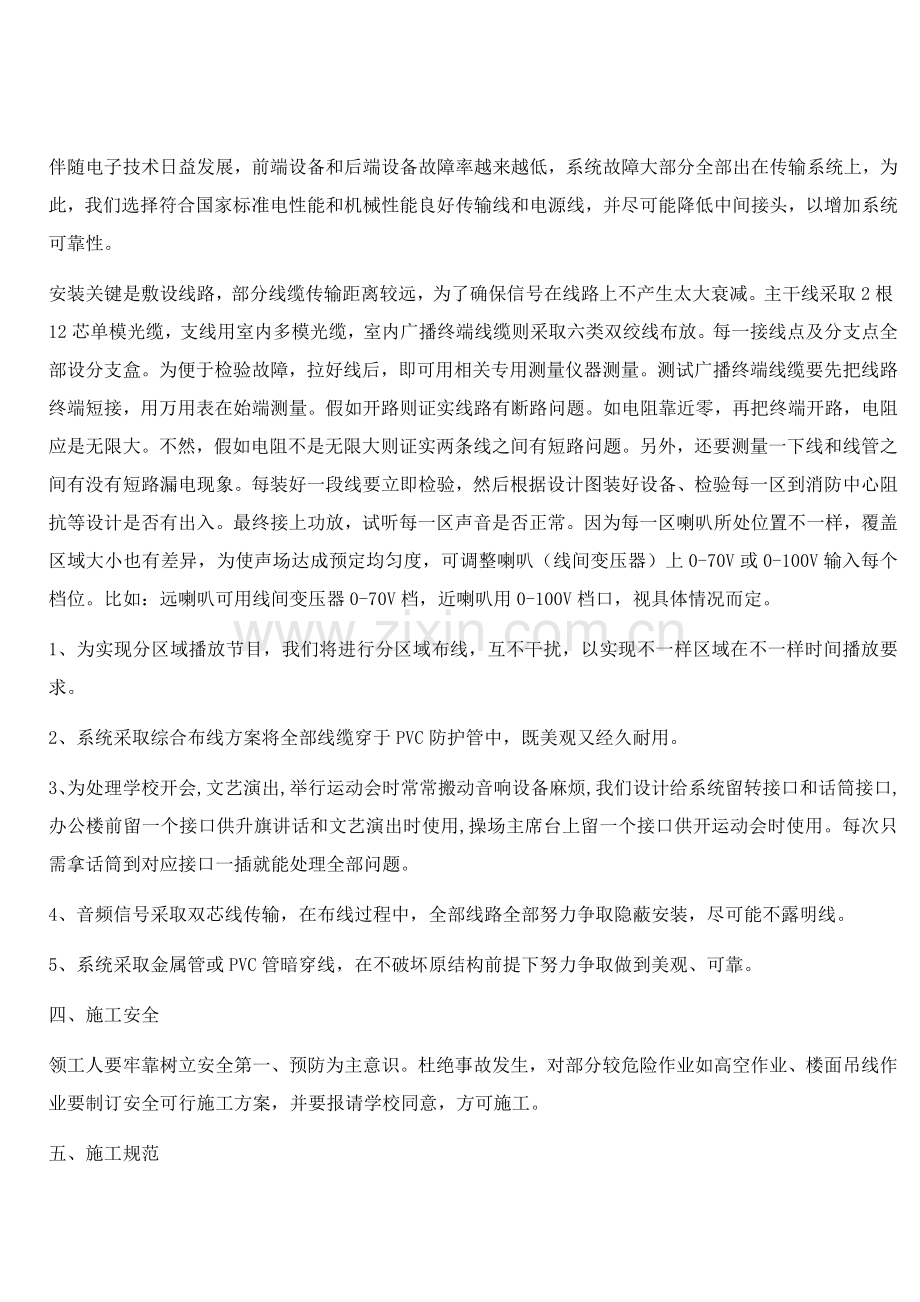

伴随电子技术日益发展，前端设备和后端设备故障率越来越低，系统故障大部分全部出在传输系统上，为此，我们选择符合国家标准电性能和机械性能良好传输线和电源线，并尽可能降低中间接头，以增加系统可靠性。
安装关键是敷设线路，部分线缆传输距离较远，为了确保信号在线路上不产生太大衰减。主干线采取2根12芯单模光缆，支线用室内多模光缆，室内广播终端线缆则采取六类双绞线布放。每一接线点及分支点全部设分支盒。为便于检验故障，拉好线后，即可用相关专用测量仪器测量。测试广播终端线缆要先把线路终端短接，用万用表在始端测量。假如开路则证实线路有断路问题。如电阻靠近零，再把终端开路，电阻应是无限大。不然，假如电阻不是无限大则证实两条线之间有短路问题。另外，还要测量一下线和线管之间有没有短路漏电现象。每装好一段线要立即检验，然后根据设计图装好设备、检验每一区到消防中心阻抗等设计是否有出入。最终接上功放，试听每一区声音是否正常。因为每一区喇叭所处位置不一样，覆盖区域大小也有差异，为使声场达成预定均匀度，可调整喇叭（线间变压器）上0-70V或0-100V输入每个档位。比如：远喇叭可用线间变压器0-70V档，近喇叭用0-100V档口，视具体情况而定。
1、为实现分区域播放节目，我们将进行分区域布线，互不干扰，以实现不一样区域在不一样时间播放要求。
2、系统采取综合布线方案将全部线缆穿于PVC防护管中，既美观又经久耐用。
3、为处理学校开会,文艺演出,举行运动会时常常搬动音响设备麻烦,我们设计给系统留转接口和话筒接口,办公楼前留一个接口供升旗讲话和文艺演出时使用,操场主席台上留一个接口供开运动会时使用。每次只需拿话筒到对应接口一插就能处理全部问题。
4、音频信号采取双芯线传输，在布线过程中，全部线路全部努力争取隐蔽安装，尽可能不露明线。
5、系统采取金属管或PVC管暗穿线，在不破坏原结构前提下努力争取做到美观、可靠。
四、施工安全
领工人要牢靠树立安全第一、预防为主意识。杜绝事故发生，对部分较危险作业如高空作业、楼面吊线作业要制订安全可行施工方案，并要报请学校同意，方可施工。
五、施工规范
1、确定项目责任人。
2、察阅工程方案，协议要求明确该工程项目标目标和要求确定施工方案和协议要求进场时间，指定项目参与人员。开工程项目开启会，分配任务和明确项目小组人员各自责任。
3、勘测现场：
第一步：联络上校方责任人和工程现场责任人一起到现场，确定广播机房位置；
第二步：绘制点位图及协议范围，填写《工程开工汇报》。并要求校方责任人签字，确定进场时间（施工时间），现场联络人员和电话。
第三步：要求校方帮助配合准备设备、材料、工具等进场后存放地点。第四步：依据设备安放位测量工地现场大小正确估算材料数量；认真察看工地建筑结构，安装时所需特殊材料。
六、进场：
进场前3~7天通知校方确定具体进场时间。
帮助送设备及材料至现场，签收设备单，确定初步方案。设备有异常情况立即向相关部门或总责任人汇报方便立即更换。工程项目如有变动，向相关部门或总责任人汇报，并填写《工程项目变更表》，增签变更协议（协议金额有较大变动）。
填写好当日《施工日志》，并填写第二天施工计划表。将现场施工情况天天向学校责任人和企业领导汇报。
工地现场卫生必需到位，现场清理整齐，把工程垃圾搬离现场；剩下材料存放好，联络好企业拉回时间。
在整个施工过程中注意和校方人员沟通，“我代表我们，我们代表云南海创科技”。
七、协商一致，经过使用方同意可正式开始施工并签定开工汇报开始施工。
1、施工人员数量和条件适宜情况下，可选择室外音柱预埋坑和室内布线同时施工。如遇上上课，也可由根本开始施工。
2、音柱预埋坑应依据情况不一样变换大小，但最小不能小于40×40×60深坑，依据坑大小和水泥、沙百分比可算出沙和水泥方数。预埋坑挖好应立即埋下预埋件打好混泥土，因为要等混泥土风干在天气好时候最少一天。
3、在预埋时候要注意预埋件一定要平，以免安装音柱立杆无法垂直地面。
4、待混泥土完全风干以后，安装音柱立杆和音柱时一定要注意接头防水，最好接在立杆里面。
5、室外音柱通常采取100V接线端子。
6、然后就是调整音柱方向，以达成最好收听效果。
7、严格要求室内音响位置一致性，因为它天天全部会被注视。
8、在安装室内音响时候一定要安装牢靠，使用较长钉子，以免音响坠落砸伤学生。高度最少在2.5米以上，避免人为破坏。
9、音响接线一定根据正级和负极一致，不可交换。10、严格注意根本和分线采取线缆粗细。
11、接线接头必需包扎，室外接线必需先用PVC胶带包扎防水，再用电工胶布包扎放破损。
12、每个根本全部应有它自己编号，可采取数字、文字自定。以免忘记

八、安装步骤及要求：
第一步、索要设备清单并了解协议事项。
第二步、抵达学校联络相关负责老师。
第三步、和负责老师确定室外音柱和室内音响具体位置、布线方法、机房位置、分区数量、查对设备清单上音响数量和实际情况是否一致，检验是否有遗漏。
1、广播室选择条件要求：
广播室最好要有独立电源开关，尽可能不和插座线路混用。广播室周围尽可能不能有强无线电干扰，如无线机站、天线等
广播室是否满足无线话筒距离信号完整接收问题及是否便于操作、维护、维修。
在满足前三点前提和取得用户同意后，可选择轻易走线、节省材料房间作为广播主控室。最好提议选择面临操场等集合区域一楼房间作为广播主控室。
2、分区要求：
在条件许可情况下，分区数量可由学校制订。
室外音柱和室内音响不要共线(也就是不要同在一个分区内)。在计划分区同时要计划线路损耗和线路承载能力。
在满足第3点前提下各个相同功效房间在使用方无特殊要求前提下分为一个分区。（如：教室、走廊、食堂、宿舍、办公室······）
在满足第4点同时各分区总功率最好相差不大，以免分区之间音量不一致造成无须要影响。
3、布线方法要求：
依据使用者要求我们选择架空、埋地、绕围墙或建筑物等。
根本承载能力要大于各分区功率和。
线路不管架空、暗埋、绕围墙或建筑物全部不能裸露，必需穿管、走在线槽内、并做好防水、防破坏处理。
广播布线也需要强电之间间距应大于30厘米。
4、室外音柱要求：
室外音柱数量是协议定好，但位置是需要和使用者共同确定。室外音柱位置在使用者没有特殊要求情况下，应该全部覆盖食堂周围。室外音柱不要两两相对，不然会出现回声和声波减弱；音柱应覆盖食堂四面。
室外音柱通常覆盖室外，所以走线方法要尤其注意：防水、防破坏。室外音柱布线如选择泥土暗埋，则埋线深度必需在30～50公分以上。
5、室内音响要求：
走廊音响不宜过多，通常两间教室之间可挂一个就够。
6、设备安装要求:
机柜中集成程度依据设备多少相关，所以设备越多越要注意设备和设备之间散热问题，设备和设备之间一定要留空隙，不能一一相摞。
多种类型相同设备安装次序一致（从上到下应是：话筒类、音源设备、前置功放、纯放大器）。
机柜后方各设备音频、控制线全部应和设备本身电源下分开走向，以免出现干扰。

九、收尾：
①．确定工程全部设备、材料按协议提供无误，工程系统功效是否达成协议要求。
②．工程施工质量是否达成要求，实施自检、整改。请校方初验、再整改。
③．现场培训：校方最少2个人以上参与培训，填写培训统计表；
④．工程资料移交，签《完工交接表》。
⑤．做好工程验收汇报，交和企业验收小组。
