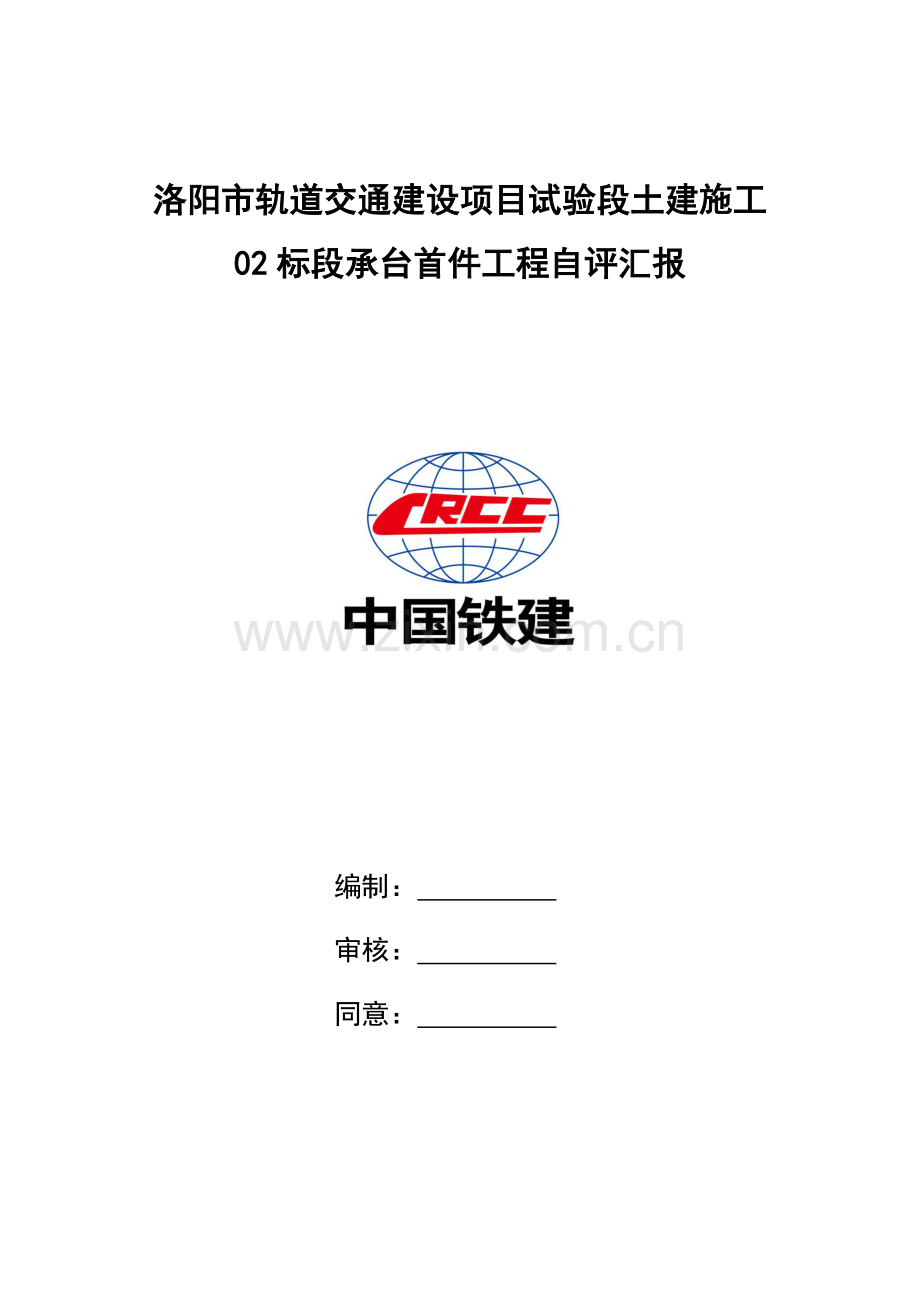

洛阳市轨道交通建设项目试验段土建施工
02标段承台首件工程自评汇报

编制：
审核：
同意：

中铁十五局集团
洛阳市轨道交通建设项目试验段土建施工02标段项目经理部
二〇一七年二月

一、工程概况
本项目包含两个进站匝道、新建长途客运站落客平台、利用现有龙门站落客平台、两个出站匝道。
A匝道设计起点起于通衢路侧分带，设计起点里程AK0+000，相继跨过非机动车道、永泰街，抵达长途客运站、龙门站高架落客平台，后沿长兴街右转接于通衢路侧分带，设计终点里程AK1+442.762.全长1.443km。
B匝道设计起点起于计划永泰中心街，设计起点里程BK0+000，上跨通衢路后和A匝道合流，设计终点BK0+358.897=A匝道里程AK0+263.613.全长0.264km。
C匝道设计起点为A、C匝道分流处，设计里程CK0+049.468=A匝道里程AK1+080.777，上跨通衢路后，终止于现有长兴街中心，里程设计终点CK0+463.614.全长0.414km。
全线有承台92个，有三种尺寸4.8*4.8*2、5.4*5.4*2、6.5*6.5*2.5单位米。
二、首件工程目标
确定承台钢筋笼加工标准，为下步批量加工提供样板，确定承台施工工艺，包含环刀法破除桩头、垫层控制、承台钢筋笼绑扎、承台模板工程控制、承台砼浇筑控制等，为承台施工提供依据和标准。
此次首件工程验收范围为A匝道31号墩左幅承台。
三、施工组织及总体安排
3.1施工组织
由项目经理负责全方面施工工作，工程部、试验室、测量队负责具体数据控制工作。C30一般混凝土由磐石商砼站集中供给。钢材经检验合格后再使用，确保钢筋原材质量。钢筋笼在钢筋加工场统一制作，经过钢筋运输车运至现场，现场施工配置1台200KW发电机。
3.2机械设备人员计划
拟投入设备和人员见下表：
拟投入机械设备
设备名称
规格型号
完好情况
数量
备注
吊车
25T
良好
2

发电机
200KW
良好
1

电焊机
BX1-500
良好
9

水泵
7.5KW
良好
3

钢筋弯曲机
GW40A
良好
2

钢筋切割机
GTQ-12
良好
2

钢筋调直机
GTQ-12
良好
2

挖机
220
良好
2

拟投入关键管理人员见下表：
拟投入关键管理人员
编号
姓名
职务
负责内容
1
薛宇开
项目经理
施工总负责
2
王继东
技术总负责
技术总负责
3
姜昭荣
安全生产责任人
负责现场安全、生产工作
4
张跃进
结构工程师
负责工程技术指导工作
5
马广伟
结构工程师
负责工程质量检验监督工作
6
王恒军
机械工程师
负责工程所需材料及设备工作
7
曹晨光
检测试验工程师
负责原材检测和混凝土控制工作
8
刘建伟
测量工程师
承台放样及复核工作
拟投入关键施工人员
编号
工种
数量
负责内容
1
管理
3
负责开挖、垫层、检桩、承台施工等
2
混凝土工
6
负责承台混凝土浇筑工作
3
钢筋工/电焊工
10/3
负责承台钢筋制作、安装工作
4
电 工
2
负责承台施工电力配置和维修工作
四、施工准备情况
4.1硬件设施
1）、钢筋场建立及加工设备进场
钢筋加工棚为（20m+30m+20m）三跨可滑动式轻钢结构，建成并投入使用。
2）、钢筋加工厂关键设备配置
序号
机械设备名称
单位
数量
备注
1
数控弯曲中心
台
1

2
数控弯箍机
台
1

3
电焊机
台
10

4
调直切断机
台
2

5
机械连接检测工具
套
2

3）、导线点、水准点复测完成。
同建设单位、设计单位、监理单位一同四方进行导线点交接。并和监理单位进行过导线点和水准点复测。此项工程已经完成。
4）、标养室建设完成
根据郑州轨道交通建设标准化，建设标养室两间。配套设施已经齐全。
5）、地质勘探和地下管线探测
地质勘察院已经完成部分地质勘探工作，承台施工范围内不存在管线干扰。
6） 、商砼站原材料和监理单位共检。
由监理单位组织和施工单位、委托检测单位不定时对商砼站原材料进行抽检。
4.2 内业准备情况
1）、施工组织设计、承台施工方案报审
我单位依据现在已经下发图纸和相关文件，编制并上报了实施性施工组织设计，承台施工方案。
2）、开工汇报准备情况
施工人员已经进场，进场设备已经经过监理办验收，钢筋原材检验、焊接试件检验，和商品砼厂家进行施工配合比验证。
3）、施工放样、图纸会审等工作
导线点复核完成后，将导线点和水准点加密至施工场地范围或周围。
业主组织图纸会审，建设单位、施工单位、监理单位、勘探单位、设计单位五家参与。施工单位和监理单位提出疑问，设计一一答疑，形成文字统计，业主分别对设计、施工、监理相关图纸会审提出部分要求。
4）、安全技术交底、施工技术交底。
单位已经完成施工一级、二级、三级技术交底。完成进场人员三级教育，完成安全用电、承台施工安全技术交底。
五、承台施工和质量控制
施工工艺要求：
1、测量放样
正确测定基坑横纵中心线及地面标高。首先将承台尺寸线进行放样，确定承台设计范围。
2、基坑开挖
承台基坑开挖施工步骤
清理场地 测量放样 基坑开挖 检验坑底高 预留10cm 人工铲除并找平。
3、垫层浇筑
垫层长度和宽度以承台边界线各向外扩大20cm，用人工将基坑清理平整，浇注10cm厚C20垫层。垫层浇筑完成后，由专业监理工程师验收合格。
4、绑扎承台钢筋
4.1钢筋采取HRB400级钢筋，净保护层厚度为3cm。保护层采取同承台砼标号相同混凝土垫块。
4.2承台内立柱预埋插筋及其箍筋定位必需正确，对立柱纵横向中心距离进行复测。承台内墩柱预埋钢筋伸出长度必需按钢筋接头要求确定。
钢筋绑扎好以后，项目部质检员进行自检，检验合格后，报验给监理工程师，次承台钢筋绑扎专业监理工程师检验合格。
加工钢筋许可偏差
项目
许可偏差（mm）
检验方法
受力钢筋全长
±10
尺量
弯起钢筋弯折位置
20
箍筋内净尺寸
±3
钢筋安装及钢筋保护层厚度许可偏差和检验方法
序号
名 称
许可偏差(mm)
检验方法
1
受力钢筋排距
±5
尺量两端、中间各一处
2
同一排中受
力钢筋间距
基础、板、墙
±20
3
分布钢筋间距
±20
尺量连续3处
4
箍筋间距、横向水平钢筋
±10
5
弯起点位置（加工偏差±20 mm包含在内）
±20
尺 量
6
钢筋保护层厚度
±10
尺量两端、中间各2处
钢筋网实测项目许可误差
项目
许可偏差（mm）
检验方法
网长、宽（mm）
±10
尺量
网眼尺寸（mm）
±10
尺量：抽查3个网眼
对角线差（mm）
15
尺量：抽查3个网眼对角线
5、立承台模板
模板施工前必需对模板表面进行打磨并清洗洁净，然后涂抹脱模剂方可进行安装。同时由测量班利用全站仪放出承台模板边界线。模板安装必需稳固牢靠，接缝严密，不得漏浆。模板和混凝土接触面必需清理洁净并涂刷隔离剂。浇注混凝土前，模板内积水和杂物应清理洁净。因模板均采取整体定型钢模板，稳定性良好，模板拼装采取高强螺栓采取正反加固连接。
模板从打磨工序开始，打磨，刷脱模剂，立承台模板，模板加固，每到工序均由监理办专业监理工程师检验合格。
模板安装许可偏差和验收方法
序号
项目
许可偏差（mm）
检验方法
1
轴线偏差
15
尺量每边不少于2处
2
表面平整度
5
2m靠尺和塞尺不少于3处
3
高程
±20
测量
4
两模板内侧宽度
+10,-5
尺量不少于3处
5
相邻两板表面高差
2
尺量
6、浇筑底层承台砼、模板拆除及砼养护
承台为C30砼，浇筑前做好各项准备工作，对钢筋、模板等隐蔽工程均进行验收，模板内杂物清除洁净和站由混凝土运输车运到浇筑现场，混凝土采取溜槽送入模；采取插入式振动棒振捣，分层连续浇筑，振捣时，预防触碰模板和钢筋。混凝土浇筑，采取分段、分层地进行浇筑作业。
砼浇筑完成后，进行养护，通常在砼抗压强度达成2.5mpa时拆除模板。在砼终凝后即用土+工布或薄膜进行覆盖，采取洒水养护。
砼浇筑过程中项目部施工员、质检工程师等均进行全过程旁站、统计，拆除模板后，上述人员对承台尺寸和外观进行检测并统计，次承台各项尺寸合格。
7、凿毛处理
当混凝土强度大于2.5MPa时，对其施工范围内基础顶面混凝土进行凿毛处理。凿毛具体要求：①采取人工用钢钎凿毛；②清除混凝土表层松弱层；③露出新鲜石子；④经凿毛处理混凝土面，用水冲洗洁净，但不得有积水。
六、自评结论
我单位已经完成各项准备工作，此承台施工经过监理组和业主验收，各项工序均满足设计和规范要求，已经含有规模施工承台条件。
我们将严格根据上报施工方案中要求、设计图纸和施工规范要求进行后续承台工程施工。

钢筋场建设完成 钢筋加工设备进场

导线点、水准点复测 进场人员三级教育

标养室投入使用 施工安全、技术交底

班前安全教育 对商砼站不定时抽检原材

原材见证取样 垫层施工

承台钢筋绑扎 桩头钢筋环筋绑扎

承台钢筋骨架绑扎完成 墩柱预埋筋绑扎

承台模板平装前打磨 拼装模板

钢筋绑扎完成报验 浇筑砼

制作承台试块 拆模后进行承台尺寸、外观检测

开工汇报审批完成 施工方案审批

进场人员审批 进场设备审批

进场材料审批 见证取样统计

钢筋原材检测汇报 配合比报验单

配合比检验汇报 测量放样报验单

进场人员三级教育 特种作业人员报审表

测量放样统计表 图纸会审统计

设计答疑一 设计答疑二

环刀法破桩头技术交底 承台施工技术交底

承台钢筋加工安全交底 承台施工安全交底

承台钢筋质量检验表

现场混凝土交货检验统计
项目部组织机构图

质量确保体系框图
质 量 保 证 体 系

质量信息确保体系
经济确保体系
目标管理确保体系
施工中质量确保体系
政治确保体系
质量检验确保体系
组织确保
体 系

质量信息
反馈网络

经 济责任制
方针目标制 度
施 工 组
织 设 计
政治思想工作
项目经理
负 责 制
健全职能机 构

信息反馈
单位时间工程包干革命
TQC领导小组下达目标
施工组织
TQC教育
熟练技术标 准
贯 标 领 导 小 组
各部室责任人

质检单位
监理单位
施工单位
施工高度
基础资 金包干
原 材 料
质量确保
建设单位

制订对策方法
各部室负责
全方面质量管理

机械确保

分项工程质量检验
设备使用包干

QC小组
人员素质和技术确保

信息管理员

岗位责任 制
试验计量质量确保

信息传输员

质量检验员
检验、计量
质量竞争
工序质量检验确保
目标落实
奖惩制度
工 班 长

工艺确保
岗位责任
技术责任
信息反馈
优 质 工 程
班组质检员
制度确保
原 材 料
质量确保
提升质量意识、管理水平和企业素质
完成工程质量确保
信息反馈
生产过程
质量反馈制度
奖惩制度
经济兑现
质量责任考评
实施奖惩
工班或个人
项目经理诊疗
项目经理

安全确保体系
