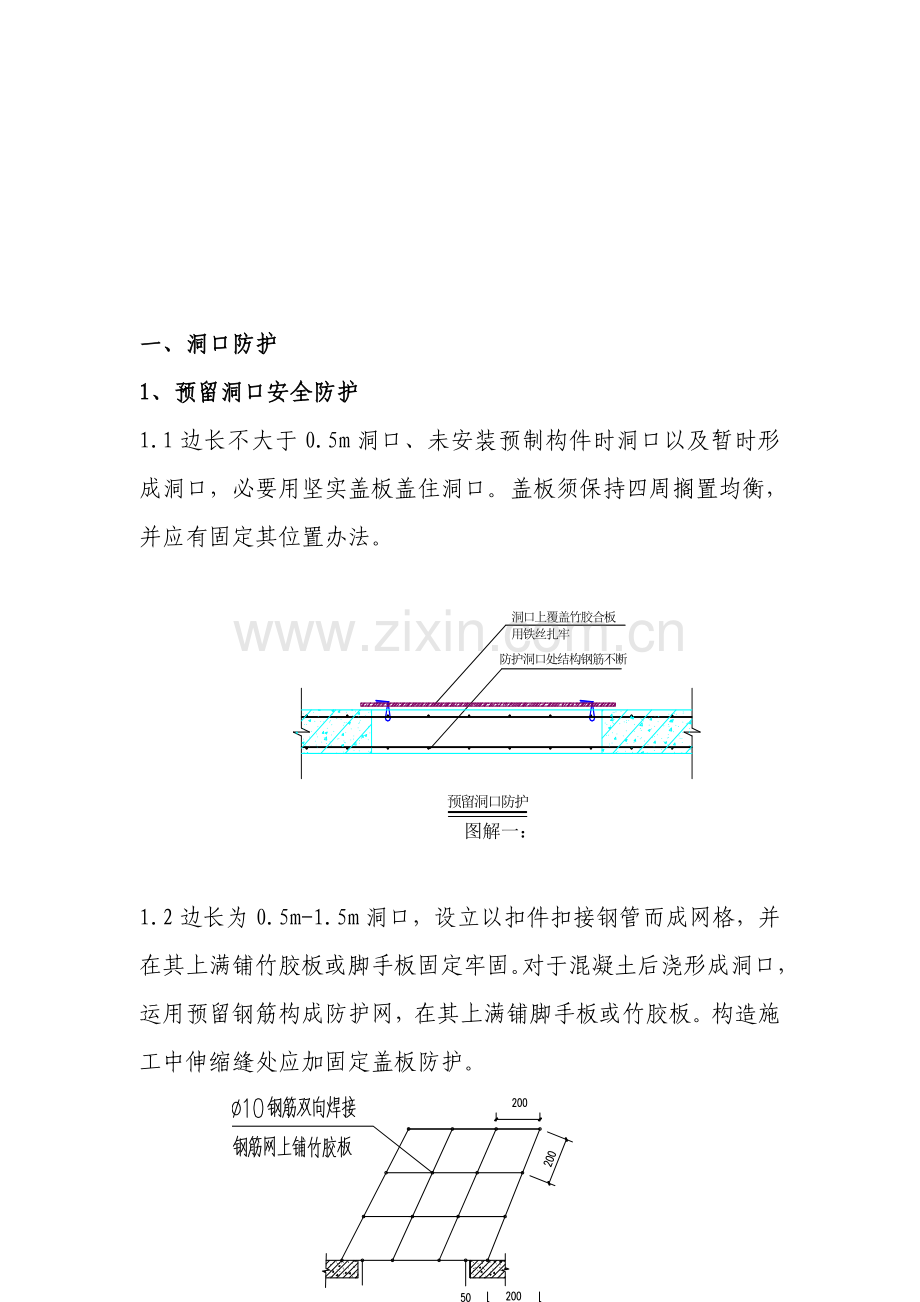

一、洞口防护
1、预留洞口安全防护
1.1边长不大于0.5m洞口、未安装预制构件时洞口以及暂时形成洞口，必要用坚实盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置办法。

图解一：

1.2边长为0.5m-1.5m洞口，设立以扣件扣接钢管而成网格，并在其上满铺竹胶板或脚手板固定牢固。对于混凝土后浇形成洞口，运用预留钢筋构成防护网，在其上满铺脚手板或竹胶板。构造施工中伸缩缝处应加固定盖板防护。

图解二

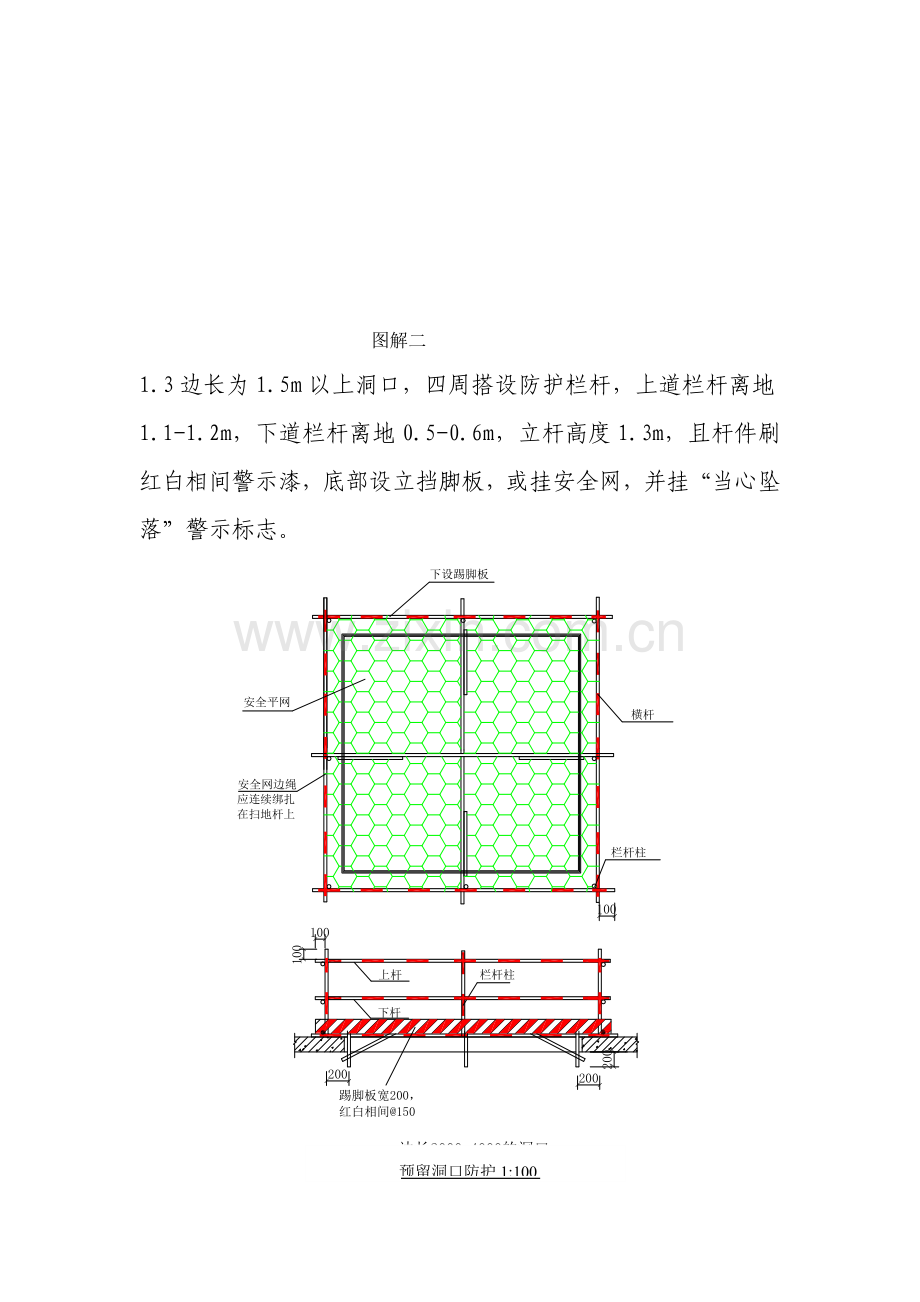

1.3边长为1.5m以上洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m，下道栏杆离地0.5-0.6m，立杆高度1.3m，且杆件刷红白相间警示漆，底部设立挡脚板，或挂安全网，并挂“当心坠落”警示标志。

预留洞口防护1:100

图解三
2.电梯井口安全防护
2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢固固定。栅门高度不低于1200mm，竖向钢筋间距不不不大于150mm。
2.2电梯井内首层和首层以上每隔两层（不不不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得不不大于20mm，网底距下方物体（或横杆）不得不大于3m。
2.3施工层应搭设操作平台，并满铺跳板。
2.4施工中，电梯井不得作为垂直运送通道和垃圾通道。

3.管道井口安全防护
3.1管道井口必要设立固定式防护门或设立两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢固固定。栅门高度不低于1200mm，竖向钢筋间距不不不大于150mm。
3.2管道井内首层和首层以上每隔两层（不不不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得不不大于20mm，网底距下方物体（或横杆）不得不大于3m。
3.3施工层应搭设操作平台，并满铺跳板。
3.4施工中，管道井不得作为垂直运送通道和垃圾通道。

4、通道口安全防护
4.1建筑物出入口必要搭设宽于出入口防护棚，棚顶应双层，交错、满铺不不大于0.05m厚脚手板，且棚顶立杆应高出顶棚0.6m，在顶棚超高某些两侧张挂密目式安全网，通道两侧用密目安全网封闭。
4.2多层建筑物通道长度不不大于3m，高层不不大于6m，防护棚高度不低于3m。
4.3物料提高机进料口、外用电梯地面进料口以及其他需要搭设位置应设立防护棚。

二、临边防护
1.基坑临边安全防护
1.1开挖槽、坑、沟深度超过2m，必要在边沿处设立防护栏杆。基坑深度超过5m，必要编制专项施工安全技术方案，经专家论证、审批后，方可由项目安所有门监督实行。
1.2基坑临边采用钢管防护时，防护栏杆高度不低于1.1m，基坑防护栏距坑边距离不不大于0.5m。

1.3基坑临边采用钢板网做防护时，采用常规菱形孔状板网，分镀锌和涂塑两种。普通最普遍应用钢板网材质为低碳钢板，固定钢板网用∠15*30*3角钢。

2 楼层、阳台、平台临边安全防护
2.1凡坠落高度在2m以上（含2m）,临边无防护设施楼层、阳台平台，必要设立临边防护设施。
2.2防护采用钢管扣件搭设，钢管横杆和栏杆柱均采用φ48*3.5mm管材，上道栏杆离地1.0--1.2m，下道栏杆离地0.5--0.6m，立杆高度1.3m，立杆间距2m。
2.3钢管表面涂刷红白相间警示漆，栏杆内侧张挂“当心坠落”安全警示标志。
2.4防护栏杆必要自上而下用安全立网封闭，或在栏杆下边设立严密固定高度不低于18cm挡脚板，挡脚板与下边空隙不应不不大于10mm。挡脚板应刷红白颜色相间油漆警示标志。
2.5当临边外侧面临街道时，除防护栏杆外，敞口立面必要采用满挂安全网或其她可靠办法做全封闭解决。

2.6临边采用钢板网做防护时，采用常规菱形孔状板网，分镀锌和涂塑两种。普通最普遍应用钢板网材质低碳钢板，固定钢板网用∠15*30*3角钢。

4楼梯口和梯段临边安全防护
4.1分层施工楼梯口和梯段边，必要安装暂时护栏，屋顶楼梯口应随工程构造进度安装正式防护栏杆。
4.2楼梯防护栏杆建筑工程应设立工具式楼梯防护栏杆，楼梯防护栏杆底部设立挡脚板。
4.3搭设楼梯防护栏杆，底部垫木砖，钢管横杆和栏杆柱均采用 φ48*3.5mm钢管，上道栏杆离地1.0～1.2m，下道栏杆离地0.5～0.6m，立杆高度1.3m，立杆间距2m。
4.4防护栏杆和踢脚板均涂刷红白颜色相间油漆警示标志。

三、悬挑式卸料平台制作与安全防护
1.1卸料平台制作安装必要编制专项施工方案，并经计算后方可实行。
1.2卸料平台应采用型钢焊接成主框架，主挑梁必要与建筑构造连接，两侧应分别设立先后两道斜拉钢丝绳。
1.3钢丝绳直径应依照计算拟定，绳卡数量、间距按照原则规范设立。
1.4卸料平台底部应满铺脚手板，并固定牢固。
1.5卸料平台必要有独立支撑系统，禁止与脚手架架体连接。
1.6卸料平台每次安装后均应进行验收，并做好记录。
1.7卸料平台两侧面设立固定防护栏杆，其立杆与主挑梁焊接固定，外侧设立内开式活动防护门。
1.8防护栏杆内侧用安全网封闭，并挂设限载标志牌。
1.9卸料平台在使用中应有专人进行检查，加强维护，并且不准搁置重物长时间存储。

四、施工现场暂时用电安全防护
1.施工现场暂时用电基本原则
1.1必要采用TN-S接零、接地保护系统
所谓TN-S接零接地保护系统，是指工作零线（N线）和相线作为三相四线制电源线路使用，此外引出一根保护零线（PE线）只作电气设备接地保护使用。同步两种零线不得混用。
1.2必要采用三级配电、两级保护
三级配电系统是指施工现场暂时用电所设立总配电箱、分派电箱和开关箱。两级保护指在三级配电中其总配电箱和开关箱中必要设立漏电保护器，并且两级漏电保护器额定漏电动作电流和动作时间应作合理配合，使之具备分级保护功能。开关箱内漏电保护器其额定漏电动作时间应不不不大于0.1s，总配电箱中漏电保护器额定漏电动作时间应不不大于0.1s，但其额定漏电动作电流与额定漏电动作时间成绩不应超过安全界限值30mA.s。
1.3系统基本构造
