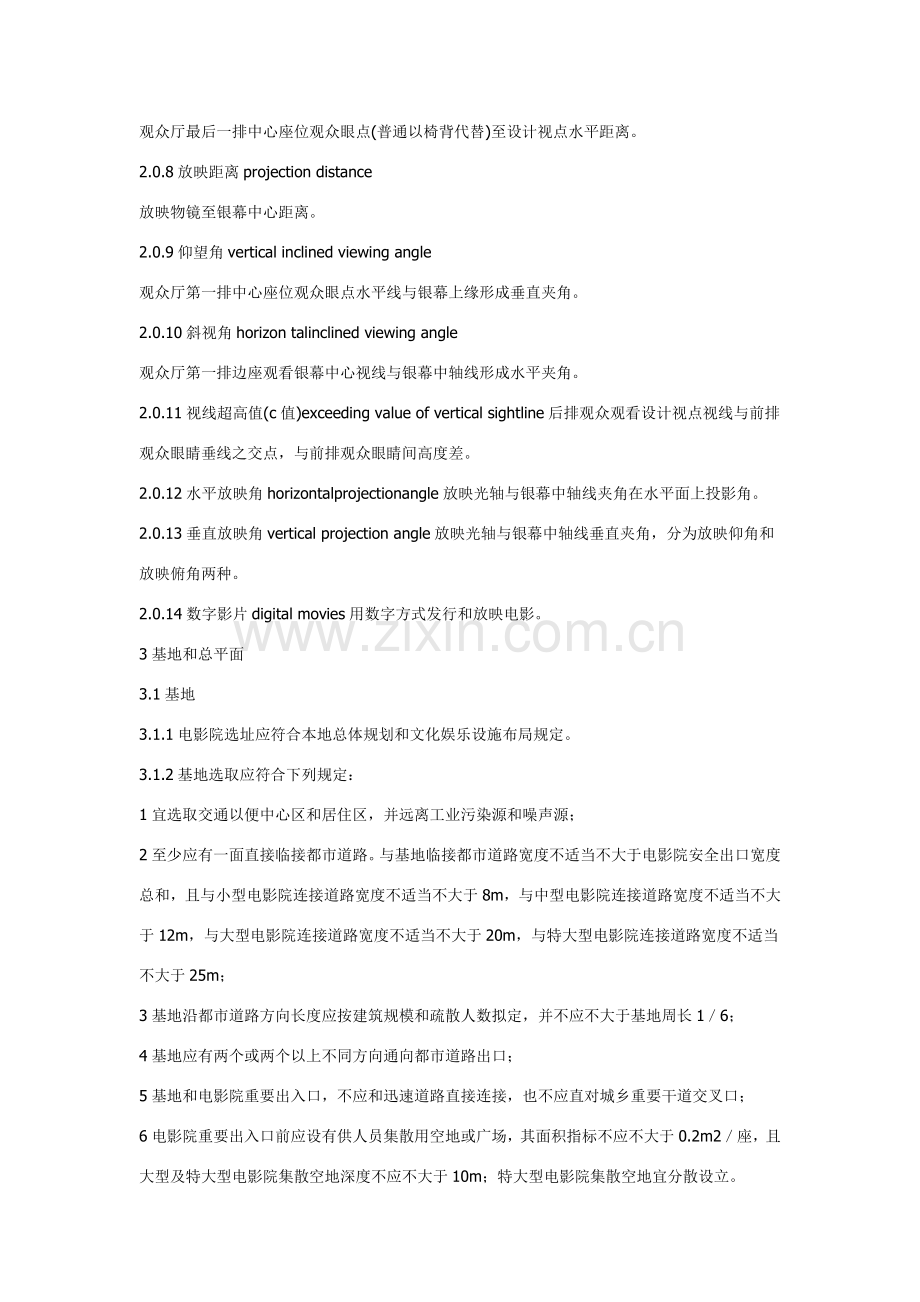

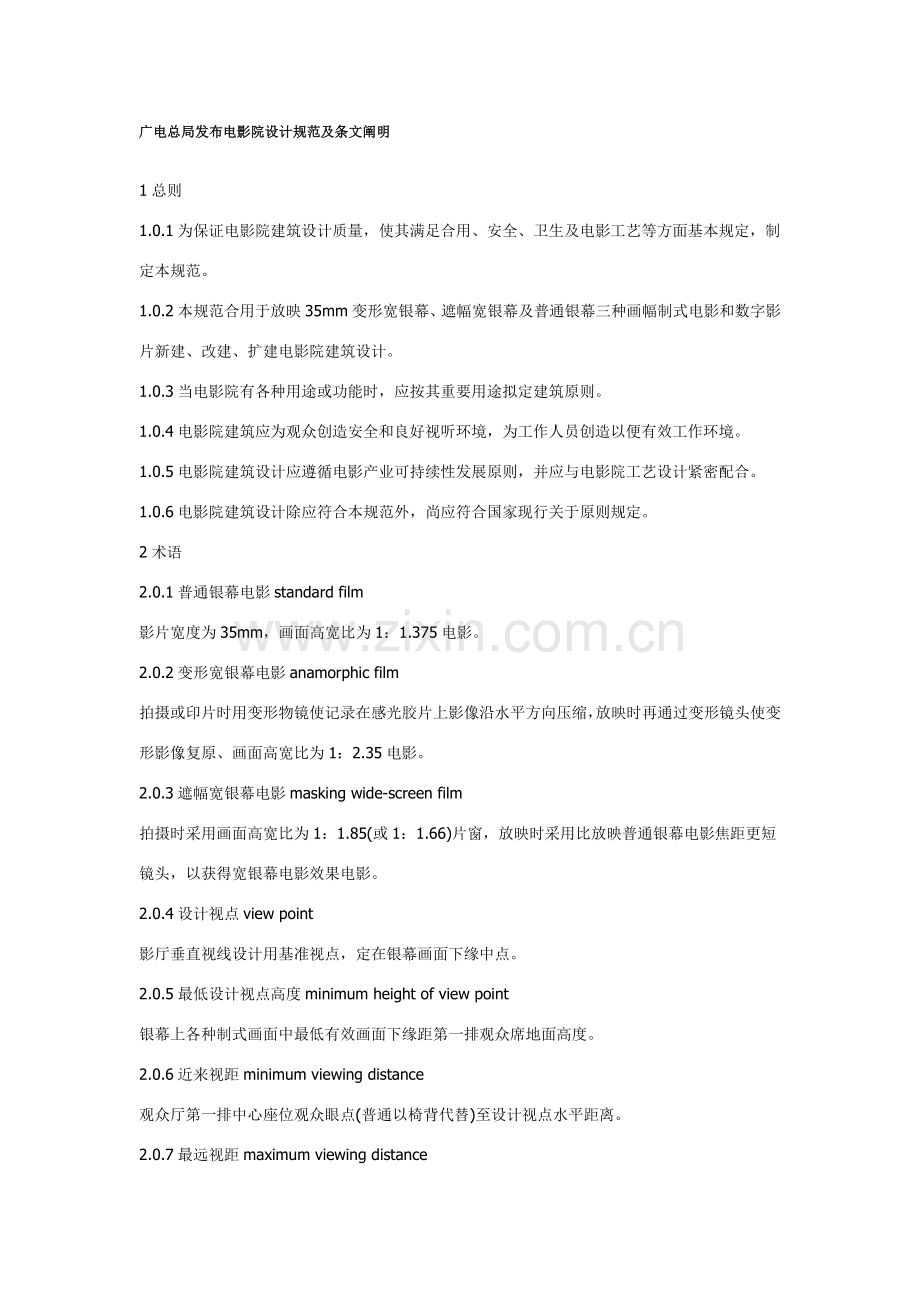

广电总局发布电影院设计规范及条文阐明1总则1.0.1为保证电影院建筑设计质量，使其满足合用、安全、卫生及电影工艺等方面基本规定，制定本规范。1.0.2本规范合用于放映35mm变形宽银幕、遮幅宽银幕及普通银幕三种画幅制式电影和数字影片新建、改建、扩建电影院建筑设计。1.0.3当电影院有各种用途或功能时，应按其重要用途拟定建筑原则。1.0.4电影院建筑应为观众创造安全和良好视听环境，为工作人员创造以便有效工作环境。1.0.5电影院建筑设计应遵循电影产业可持续性发展原则，并应与电影院工艺设计紧密配合。1.0.6电影院建筑设计除应符合本规范外，尚应符合国家现行关于原则规定。2术语2.0.1普通银幕电影standard film影片宽度为35mm，画面高宽比为1：1.375电影。2.0.2变形宽银幕电影anamorphic film拍摄或印片时用变形物镜使记录在感光胶片上影像沿水平方向压缩，放映时再通过变形镜头使变形影像复原、画面高宽比为1：2.35电影。2.0.3遮幅宽银幕电影masking wide-screen film拍摄时采用画面高宽比为1：1.85(或1：1.66)片窗，放映时采用比放映普通银幕电影焦距更短镜头，以获得宽银幕电影效果电影。2.0.4设计视点view point影厅垂直视线设计用基准视点，定在银幕画面下缘中点。2.0.5最低设计视点高度minimum height of view point银幕上各种制式画面中最低有效画面下缘距第一排观众席地面高度。2.0.6近来视距minimum viewing distance观众厅第一排中心座位观众眼点(普通以椅背代替)至设计视点水平距离。2.0.7最远视距maximum viewing distance观众厅最后一排中心座位观众眼点(普通以椅背代替)至设计视点水平距离。2.0.8放映距离projection distance放映物镜至银幕中心距离。2.0.9仰望角vertical inclined viewing angle观众厅第一排中心座位观众眼点水平线与银幕上缘形成垂直夹角。2.0.10斜视角horizon talinclined viewing angle观众厅第一排边座观看银幕中心视线与银幕中轴线形成水平夹角。2.0.11视线超高值(c值)exceeding value of vertical sightline后排观众观看设计视点视线与前排观众眼睛垂线之交点，与前排观众眼睛间高度差。2.0.12水平放映角horizontalprojectionangle放映光轴与银幕中轴线夹角在水平面上投影角。2.0.13垂直放映角vertical projection angle放映光轴与银幕中轴线垂直夹角，分为放映仰角和放映俯角两种。2.0.14数字影片digital movies用数字方式发行和放映电影。3基地和总平面3.1基地3.1.1电影院选址应符合本地总体规划和文化娱乐设施布局规定。3.1.2基地选取应符合下列规定：1宜选取交通以便中心区和居住区，并远离工业污染源和噪声源；2至少应有一面直接临接都市道路。与基地临接都市道路宽度不适当不大于电影院安全出口宽度总和，且与小型电影院连接道路宽度不适当不大于8m，与中型电影院连接道路宽度不适当不大于12m，与大型电影院连接道路宽度不适当不大于20m，与特大型电影院连接道路宽度不适当不大于25m；3基地沿都市道路方向长度应按建筑规模和疏散人数拟定，并不应不大于基地周长16；4基地应有两个或两个以上不同方向通向都市道路出口；5基地和电影院重要出入口，不应和迅速道路直接连接，也不应直对城乡重要干道交叉口；6电影院重要出入口前应设有供人员集散用空地或广场，其面积指标不应不大于0.2m2座，且大型及特大型电影院集散空地深度不应不大于10m；特大型电影院集散空地宜分散设立。3.1.3基地机动车出入口设立应符合现行国标民用建筑设计通则Gt350352中关于规定。3.2总平面3.2.1总平面布置应符合下列规定：1宜为将来改建和发展留有余地；2建筑布局应使基地内人流、车流合理分流，并应有助于消防、停车和人员集散。3.2.2基地内应为消防提供良好道路和工作场地，并应设立照明。内部道路可兼作消防车道，其净宽不应不大于4m，当穿越建筑物时，净高不应不大于4m。3.2.3停车场(库)设计应符合下列规定：1新建、扩建电影院基地内宜设立停车场，停车场出人口应与道路连接以便；2宾客和工作人员专用停车场宜设立在基地内；3贴邻观众厅停车场(库)产生噪声应采用恰当办法进行解决，防止对观众厅产生影响；4停车场布置不应影响集散空地或广场使用，并不适当设立围墙、大门等障碍物。3.2.4绿化设计应符合本地行政主管部门关于规定。3.2.5场地应进行无障碍设计，并应符合国家现行行业原则都市道路和建筑物无障碍设计规范JOJ50中关于规定。3.2.6综合建筑内设立电影院，应符合下列规定：1楼层选取应符合现行国标建筑设计防火规范GB50016及高层民用建筑设计防火规范GB50045中有关规定；2不适当建在住宅楼、仓库、古建筑等建筑内。3.2.7综合建筑内设立电影院应设立在独立竖向交通附近，并应有人员集散空间；应有单独出入口通向室外，并应设立明显标示。4建筑设计4.1普通规定4.1.1电影院规模按总座位数可划分为特大型、大型、中型和小型四个规模。不同规模电影院应符合下列规定：1特大型电影院总座位数应不不大于1800个，观众厅不适当少于11个；2大型电影院总座位数宜为12011800个，观众厅宜为810个；3中型电影院总座位数宜为7011200个，观众厅宜为57个；4小型电影院总座位数宜不大于等于700个，观众厅不适当少于4个。4.1.2电影院建筑级别可分为特、甲、乙、丙四个级别，其中特级、甲级和乙级电影院建筑设计使用年限不应不大于50年，丙级电影院建筑设计使用年限不应不大于25年。各级别电影院建筑耐火级别不适当低于二级。4.1.3电影院建筑应依照所在地区需求、使用性质、功能定位、服务对象、管理方式等多方面因素合理拟定其规模和级别。4.1.4电影院宜由观众厅、公共区域、放映机房和其她用房等构成。依照电影院规模、级别以及经营和使用规定，各类用房可增减或合并。重要用房分区设立应符合下列规定：1应依照功能分区，合理安排观众厅区、放映机房区位置；对于多厅电影院应做到观众厅区相对集中；2应解决好各某些之问联系和分隔规定。各类用房在使用上应有适应性和灵活性，应便于分区使用、统一管理。4.1.5人流组织应符合下列规定：1观众厅人流组织应合理，保证观众有序入场及疏散，观众入场和疏散人流不得有交叉；2应合理安排放映、经营之间运营路线，观众、管理人员和营业运送路线应便捷畅通，互不干扰。4.1.6各个观众厅、放映机房层高设计应依照观众厅规模、工艺规定和技术经济条件综合拟定。4.1.7电影院建筑外部应符合下列规定：1电影院出人口应设立明显标记；2设有突出广告牌等设施时，应安全可靠，且不应影响消防车辆通行和人员疏散。4.1.8、电影院设立电梯或自动扶梯不适当贴邻观众厅设立。当贴邻设立时，应采用隔声、减振等办法。4.1.9电影院建筑节能设计应符合现行国标公共建筑节能设计原则GB50189中关于规定。4.1.10锅炉房或冷却塔不适当贴邻观众厅设立；当贴邻设立时，应采用消声、隔声及减振办法。4.1.11各类用房应按其噪声级别分区布置。有噪声用房不适当与观众厅贴邻设立。当贴邻设立时，应采用消声、隔声及减振办法。4.1.12当观众厅屋面工程采用轻型屋面时，应采用隔声、减振办法。4.1.13电影院建筑应进行无障碍设计，并应符合国家现行行业原则都市道路和建筑物无障碍设计规范JGJ50中关于规定。4.1.14电影院建筑中公共信息标志用图形符号，应符合现行国标公共信息标志用图形符号GB10001中关于规定。4.2观众厅4.2.1观众厅应符合下列规定：1观众厅设计应与银幕设立空间统一考虑，观众厅长度不适当不不大于30m，观众厅长度与宽度比例宜为(1.50.2)：1；2楼面均布活荷载原则值应取3kNm2；3观众厅体形设计，应避免声聚焦、回声等声学缺陷；4观众厅净高度不适当不大于视点高度、银幕高度与银幕上方黑框高度(0.51.0m)三者总和；5新建电影院观众厅不适当设立楼座；6乙级及以上电影院观众厅每座平均面积不适当不大于1.0 m2，丙级电影院观众厅每座平均面积不适当不大于0.6mz。4.2.2观众厅视距、视点高度、视角、放映角及视线超高值，应符合表4.2.2规定(图4.2.21、图4.2.2-2)。表4.2.2观众厅视距、视点高度、视角、放映角及视线超高值 项目特级甲级乙级丙级近来视距(m)0.60w0.60w0.55W0.50W最远视距(m)1.8WK2.0WK2.2WK2.7W最高视点高度h0(m)1.51.61.82.0仰望角()4045斜视角()354045水平放映角()3放映俯角()K6视线超高值C(m)c值取0.12m，需要时可增长附加值c c值可隔排取0.12m4.2.3观众厅地面升高应满足无遮挡视线规定，并可按下式计算(图4.2.3)：Yn=XnXo(Yoc)(4.2.3)式中Xo前一排观众眼睛到设计视点水平距离(m)；Xn后一排观众眼睛到设计视点水平距离(m)；Yo前一排观众眼睛到设计视点垂直距离(m)；Yn后一排观众眼睛到设计视点垂直距离(m)；c视线超高值，0.12m；Hn地面升高值(m)。图4.2.21观众厅工艺设计平面图W一银幕最大画面宽度(m)；L一放映距离(m)图4.2.22观众厅工艺设计剖面图H银幕最大画面高度(m)；H一一设计视点高度(m)；h一一最高视点高度(m)；h一一观众眼睛离地高度(m)；c一视线超高值(m)4.2.4银幕设立应符合下列规定：1采用“等高法”画幅制式配备时，三种制式银幕高度宜一致，左右宽度可依照画幅高宽比调节(图4.2.41)。图4.2.3地面升高无遮挡视线设计图4.2.4-1“等高法”银幕画幅制式配备2采用“等宽法”画幅制式配备时，应符合下列规定：1)宽银幕和遮幅幕银幕宽度宜一致，上下高度可依照画幅高宽比调节(图4.2.42)；2)普通幕和遮幅幕高度宜一致，左右宽度可依照画幅高宽比调节(图4.2.42)。3采用“等面积法”画幅制式配备时，应符合下列规定：1)宽银幕和遮幅幕面积宜相等，高度可依照画幅高宽比调节(图4.2.43)；2)普通幕和遮幅幕高度宜相等，宽度可依照画幅高宽比调节(图4.2.43)。4银幕画面宽度应由放映距离与放映机片门、放映镜头焦距之间比例关系(图4.2.44)拟定。普通银幕画面宽度和变形宽银幕画面宽度可分别按式4.2.41和式4.2.42计算。图4.2.4-2“等宽法”银幕画幅制式配备图4.2.4-3“等面积法”银幕画幅制式配备式中b一一片门宽度(mm)；W。普通银幕画面宽度(m)；Wb变形宽银幕画面宽度(m)；产_镜头焦距(mm)；L放映距离(m)。图4.2.4-4银幕画面尺寸设计5银幕应设立结实金属银幕架、幕轨、可调节画面幕框，可设立保护幕。6宽银幕在水平方向呈弧面设计时，其曲率半径宜为放映距离L1.52倍(图4.2.21)。银幕弧面中点至幕后墙面距离不适当不大于1.2m。当放映距离和银幕宽度比值不不大于1.5且银幕宽度不超过lOre时，银幕可为平面，银幕至幕后墙面距离不适当不大于1.Om。4.2.5不同级别电影院观众座席尺寸与排距宜符合表4.2.5规定。表4.2.5不同级别电影院观众座席尺寸与排距 级别特级甲级乙级丙级座椅软椅软椅硬椅扶手中距(m)0.560.540.520.50净宽(m)0.480.460.440.44排距(m)1.101.000.900.850.80注：靠后墙设立座位时，最后一排排距为排距、椅背斜度水平投影距离和声学装修层厚度三者之和。4.2.6每排座位数量应符合下列规定：1短排法：两侧有纵走道且硬椅排距不不大于0.80m或软椅排距不不大于0.85m时，每排座位数量不应超过22个，在此基本上排距每增长50mm，座位可增长2个；当仅一侧有纵走道时，上述座位数相应减半；2长排法：两侧有走道且硬椅排距不不大于1.Om或软椅排距不不大于1.1m时，每排座位数量不应超过44个；当仅一侧有纵走道时，上述座位数相应减半。4.2.7观众厅内走道和座位排列应符合下列规定：1观众厅内走道布局应与观众座位片区容量相适应，与疏散门联系顺畅，且其宽度应符合本规范第6.2.7条规定；2两条横走道之间座位不适当超过20排，靠后墙设立座位时，横走道与后墙之间座位不适当超过10排；3小厅座位可按直线排列，大、中厅座位可按直线与弧线两种办法单独或混合排列；4观众厅内座位楼地面宜采用台阶式地面，先后两排地坪相差不适当不不大于0.45m；观众厅走道最大坡度不适当不不大于1.8。当坡度为1：101：8时，应做防滑解决；当坡度不不大于1：8时，应采用台阶式踏步；走道踏步高度不适当不不大于0.16m且不应不不大于0.20m；供轮椅使用坡道应符合现行行业原则都市道路和建筑物无障碍设计规范JGJ50中关于规定。4.2.8当观众厅内有下列状况之一时，座位前沿或侧边应设立栏杆，栏杆应结实，其水平荷载不应不大于lkNm，并不应遮挡视线：1紧临横走道座位地坪高于横走道0.15m时；2座位侧向紧邻有高差走道或台阶时；3边走道超过地平面，并临空时。4.3公共区域4.3.1公共区域宜由门厅、休息厅、售票处、小卖部、衣物存储处、厕所等构成。4.3.2门厅和休息厅应符合下列规定：1门厅和休息厅内交通流线及服务分区应明确，宜设立售票处、小卖部、衣物存储处、吸烟室和监控室等；2电影院门厅和休息厅共计使用面积指标，特、甲级电影院不应不大于0.50m2座；乙级电影院不应不大于0.30m2座；丙级电影院不应不大于0.10m2座；3电影院设有分层观众厅时，各层休息厅面积宜依照分层观众厅数量予以恰当分派；4门厅或休息厅宜设有观众入场标记系统；5寒冷及寒冷地区电影院，门厅宜设门斗。4.3.3售票处应符合下列规定：1售票窗VI数量宜为每300座设一种，相邻两个售票窗El中心距离不应不大于0.90m，售票处建筑面积宜按每窗口1.502.00m2计算；中型及其以上电影院宜设团队售票服务间；2售票处朝向室外售票窗口，其窗口上部应设立雨篷；3售票处宜安装醒目显示设施，可显示出节目单、厅号、映出时间表、价格表等。4.3.4电影院内宜设立小卖部或冷饮部，并应符合下列规定：1可依照观众厅位置，就近分散设立，面积指标不应不大于该区域观众厅0.04m2座，并宜设立恰当等待区域；2柜台宜预留电源和给排水接口；3先后柜台宽度不适当不大于0.70m，间距不适当不大于1.10m。4.3.5电影院宜设立小件寄存柜或衣物存储处，衣物存储处面积指标不应不大于0.04m2座。4.3.6观众厅分层设立时，吸烟室宜分层设立。4.3.7电影院内宜设公用电话，并应有隔声屏障。4.3.8电影院内应设厕所，厕所设立应符合现行行业原则都市公共厕所设计原则CJJ14中关于规定。4.4放映机房4.4.1放映机房内应设立放映、还音、倒片、配电等设备或设施，机房内宜设维修、休息处及专用厕所。4.4.2各观众厅放映机房宜集中设立。集中设立放映机房每层不适当多于两处，并应有走道相通，走道宽度不适当不大于1.20m。4.4.3当放映机房后墙处无设备时，放映机房净深不适当不大于2.80m，机身后部距放映机房后墙不适当不大于1.20m。当放映机房为两侧放映时，放映机房净深不适当不大于4.80m。放映机镜头至放映机房前墙面宜为0.200.40m。4.4.4放映机房净高不适当不大于2.60m。4.4.5放映机房楼面均布活荷载原则值不应不大于3kNm2。当有较重设备时，应按实际荷载计算。4.4.6放映机布置应符合下列规定：1当采用一台放映机时，其轴线应与银幕画面中轴线重叠；当采用两台放映机时，两台放映机轴线应与银幕画面中轴线对称，且两台放映机轴线间距离不适当不不大于1.40m；2放映机轴线与右侧墙面(操作一侧)或其她设备距离不适当不大于1.20m；3放映机轴线与左侧墙面(非操作一侧)或其她设备距离不适当不大于1.OOm。4.4.7放映窗口及观测窗口应符合下列规定：1放映窗及观测窗分别设立时，放映窗口宜呈喇叭口，内口尺寸宜为0.20m)：0.20m，喇叭口不应阻挡光束；观测窗内口尺寸宜为0.30m(宽)0.20m(高)；2放映窗与观测窗可等高合并，合并后放映窗口宜呈喇叭口，内口尺寸宜为0.70re(宽)0.30m(高)，喇叭口不应阻挡光束；3放映窗应安装光学玻璃，观测窗宜安装普通玻璃；4垂直放映角为o。时，放映机镜头光轴距离机房地面高度应为1.25m；5放映窗口外侧观众厅最后一排地坪前沿距离放映光束F缘不适当不大于1.90m。4.4.8放映机房应有一外开门通至疏散通道，其楼梯和出人口不得与观众厅楼梯和出入口合用。4.4.9放映机房应有良好通风，放映机背后墙上不适当开设窗户，当设有窗户时，应有遮光办法。4.4.10当放映机房楼(地)面高于室外地坪5m时，宜设影片提高设备。4.5其她用房4.5.1其她用房宜涉及各种营业用房、宾客接待室、建筑设备用房、智能化系统机房和员工用房等，可依照电影院性质、规模及实际需要拟定。4.5.2甲级及特级电影院宜设立宾客接待室，宾客接待室应与观众用房分开，并宜有单独出人口。4.5.3建筑设备用房宜符合下列规定：l电影院宜设立空调机房、通风机房、冷冻机房、水泵房、变配电室、灯光控制室等；2各种设备用房位置应接近电力负荷中心，运营、管理、维修应安全、以便，同步应避免其噪声和振动对公共区域和观众厅干扰。4.5.4电影院可依照建筑级别和规模需要设立智能化系统机房，宜涉及消防控制室、安防监控中心、有线电视机房、计算机机房、有线广播机房及控制室；智能化系统机房可单独设立，也可合用设立。4.5.5员工用房应符合下列规定：1员工用房宜涉及行政办公、会议、职工食堂、更衣室、厕所等用房，应依照电影院实际需要设立；2员工用房位置及出人口应避免员工人流路线与观众人流路线互相交叉。4.6室内装修4.6.1室内装修不得遮挡消防设施标志、疏散批示标志及安全出口，并不得妨碍消防设施和疏散通道正常使用。4.6.2观众厅装修龙骨必要与主体建筑构造连接牢固，吊顶与主体构造吊挂应有安全构造办法，顶部有空间网架或钢屋架主体构造应设有钢构造转换层。容积较大、管线较多观众厅吊顶内。应留有检修空间，并应依照需要，设立检修马道和便于进入吊顶人孔和通道，且应符合关于防火及安全规定。4.6.3室内装修应符合下列规定：1观众厅室内装修应满足电影院声学规定；2室内装修所用材料应符合现行国标民用建筑工程室内环境污染控制规范GB50325中关于规定；应采用防火、防污染、防潮、防水、防腐、防虫装修材料和辅料；3观众厅室内装修选材应防止干扰光，应选用无反光饰面材料；4改建、扩建电影院观众厅室内装修应保证建筑构造安全性；5当观众吊顶内管线较多且空间有限不能进入检修时，可采用便于拆卸装配式吊顶板或在需要部位设立检修孔；吊顶板与龙骨之间应连接牢固。4.6.4观众厅走道地面宜采用阻燃深色地毯。观众席地面宜采用耐磨、耐清洗地面材料。银幕边框、银幕后墙及附近侧墙和银幕前方顶棚应采角无光黑色或深色装修材料，台口、大幕及沿幕应采用无光黑色或深色装修材料。4.6.5放映机房地面宜采用防静电、防尘、耐磨、易清洁材料。墙面与顶棚宜做吸声解决。5声学设计5.1基本规定5.1.1电影院建筑设计应涉及声学设计，声学设计应贯穿电影院设计全过程。5.1.2观众厅声学设计应保证观众厅内达到适当混响时间、均匀声场、足够响度，满足扬声器对观众席直达辐射声能，保持视听方向一致，同步避免回声、颤抖回声、声聚焦等声学缺陷并控制噪声侵入。5.1.3观众厅内具备良好立体声效果座席范畴宜覆盖所有座席23以上。5.1.4观众厅后墙应采用防止回声全频带强吸声构造。5.1.5银幕后墙面应做吸声解决。5.2观众厅混晌时间5.2.1电影院观众厅混响时间，应依照观众厅实际容积按下列公式计算或从图5.2.1中拟定：500Hz时上限公式为：T600.07653V0.287353 (5.2.11)500Hz时下限公式为：T600.032808V0.333333(5.2.12)式中T60观众厅混响时间(s)；V观众厅实际容积(m3)。5.2.2特、甲、乙级电影院观众厅混响时间频率特性应符合表5.2.2规定。图5.2.1电影院观众厅内所规定混响时间与其容积相应关系表5.2.2特、甲、乙级电影院观众厅混响时问表频率特性 (Hz)63125250500100040008000T60fT605001.001.751.001.501.001.251.000.851.000.701.000.551.000.400.905.2.3丙级电影院观众厅混响时问频率特性应符合表5.2.2中125Hz、250Hz、500Hz、lkHz、2kHz、4kHz规定。5.3噪声控制5.3.1电影院内各类噪声对环境影响，应按现行国标都市区域环境噪声原则GB3096执行。5.3.2观众厅宜运用休息厅、门厅、走廊等公共空问作为隔声降噪办法，观众厅出入口宜设立声闸。5.3.3当放映机及空调系统同步启动时，空场状况下观众席背景噪声不应高于NR噪声评价曲线(图5.3.3)相应声压级(表5.3.3)。图5.3.3NR噪声评价曲线表5.3.3电影院观众席背景噪声声压级 电影院级别特级甲级乙级丙级观众席背景噪声(dB)NR25NR30NR35NR405.3.4观众厅与放映机房之问隔墙应做隔声解决，中频(5001000Hz)隔声量不适当不大于45dB。5.3.5相邻观众厅之间隔声量为低频不应不大于50clB，中高频不应不大于60dB。5.3.6观众厅隔声门隔声量不应不大于35dB。设有声闸空间应做吸声减噪解决。5.3.7设有空调系统或通风系统观众厅，应采用防止厅与厅之间串音办法。空调机房等设备用房宜远离观众厅。空调或通风系统均应采用消声降噪、隔振办法。5.4扬声器布置5.4.1银幕后电影还音扬声器应采用高、低分频扬声器系统。系统中高频扬声器应为恒定指向性号筒扬声器，其水平指向性不适当不大于90。，垂直指向性不适当不大于40。5.4.2扬声器安装高度与倾斜角应以其高频扬声器声辐射中心与声辐射轴线定位，声辐射中心宜置于银幕下沿高度1223处，声辐射轴线宜指向最后一排观众席距地面1.101.15m处。5.4.3扬声器及其支架应安装牢固，避免产生共振噪声。5.4.4立体声主声道扬声器布置应符合下列规定：1银幕后宜设立3组或5组扬声器，扬声器声辐射中心高度应一致；2扬声器间距应相等，且有足够大距离，两侧扬声器边距不适当超过银幕边框。5.4.5立体环绕声扬声器布置应符合下列规定：1扬声器应设立在观众厅侧墙与后墙，可按两路(左、右)或四路(左、右、左后、右后)布置，配备数量宜依照扬声器放声距离、功率规定与指向性来拟定，配备后扬声器应能进行合理阻抗串并联分派；2观众厅前区第一台扬声器水平位置不适当超过第一排座席，前区扬声器与后区扬声器问最大距离不应不不大于17m，扬声器间距应一致，并应配合声学装修设计；3扬声器安装高度，可以扬声器声辐射中心距地面高度为基准，依照观众厅宽度，由下式计算式中H扬声器声辐射中心距地面高度(m)；W观众厅宽度(m)。4侧墙扬声器声辐射轴线宜垂直指向其对面侧边座席1.101.15m处，后墙扬声器声辐射轴线宜垂直指向观众席前排距地面1.101.15m处。5.4.6次低频声道扬声器布置宜符合下列规定：1宜设立在银幕后中路主声道扬声器任意一侧地面，并做减振解决；2配备数量可依照扬声器放声距离、功率规定来拟定；3多台扬声器宜集中放置在一处，充分运用扬声器互耦效应。5.4.7观众厅声压级最大值与最小值之差不应不不大于6dB，最大值与平均值之差不应不不大于3dB。6防火设计6.1防火6.1.1电影院建筑防火设计应符合现行国标建筑设计防火规范GB50016及高层民用建筑设计防火规范GB50045规定。6.1.2当电影院建在综合建筑内时，应形成独立防火分区。6.1.3观众厅内座席台阶构造应采用不燃材料。6.1.4观众厅、声闸和疏散通道内顶棚材料应采用A级装修材料，墙面、地面材料不应低于B1级。各种材料均应符合现行国标建筑内部装修设计防火规范GB50222中关于规定。6.1.5观众厅吊顶内吸声、隔热、保温材料与检修马道应采用A级材料。6.1.6银幕架、扬声器支架应采用不燃材料制作，银幕和所有幕帘材料不应低于B1级。6.1.7放映机房应采用耐火极限不低于2.0h隔墙和不低于1.5h楼板与其她部位隔开。顶棚装修材料不应低于A级，墙面、地面材料不应低于Bl级。6.1.8电影院顶棚、墙面装饰采用龙骨材料均应为A级材料。6.1.9面积不不大于100m2地上观众厅和面积不不大于50m2地下观众厅应设立机械排烟设施。6.1.10放映机房应设火灾自动报警装置。6.1.11电影院内吸烟室室内装修顶棚应采用A级材料，地面和墙面应采用不低于B1级材料，并应设有火灾自动报警装置和机械排风设施。6.1.12电影院通风和空气调节系统送、回风总管及穿越防火分区送回风管道在防火墙两侧应设防火阀：风管、消声设备及保温材料应采用不燃材料。6.1.13室内消火栓宜设在门厅、休息厅、观众厅重要出入口和楼梯间附近以及放映机房入口处等明显位置。布置消火栓时，应保证有两支水枪充实水柱同步到达室内任何部位。6.1.14电影院建筑灭火器配备应按现行国标建筑灭火器配备设计规范GB50140中关于规定执行。6.1.15电影院建筑设立自动喷水系统时，应按现行国标自动喷水灭火系统设计规范GB50084中关于规定设计系统及水量。6.2疏散6.2.1电影院建筑应合理组织交通路线，并应均匀布置安全出口、内部和外部通道，分区应明确、路线应短捷合理，进出场人流应避免交叉和逆流。6.2.2观众厅疏散门不应设立门槛，在紧靠门口1.40m范畴内不应设立踏步。疏散门应为自动推闩式外开门，禁止采用推拉门、卷帘门、折叠门、转门等。6.2.3观众厅疏散门数量应经计算拟定，且不应少于2个，门净宽度应符合现行国标建筑设计防火规范GB50016及高层民用建筑设计防火规范GB50045规定，且不应不大于0.90m。应采用甲级防火门，并应向疏散方向启动。6.2.4观众厅外疏散走道、出口等应符合下列规定：1电影院供观众疏散所有内门、外门、楼梯和走道各自总宽度均应符合现行国标建筑设计防火规范GB50016及高层民用建筑设计防火规范GB50045规定；2穿越休息厅或门厅时，厅内存衣、小卖部等活动陈设物布置不应影响疏散畅通；2m高度内应无突出物、悬挂物；3当疏散走道有高差变化时宜做成坡道；当设立台阶时应有明显标志、采光或照明；4疏散走道室内坡道不应不不大于1：8，并应有防滑办法；为残疾人设立坡道坡度不应不不大于1：12；5电影院疏散走道防排烟设立应符合现行国标建筑设计防火规范GB50016及高层民用建筑设计防火规范GB50045关于规定。6.2.5疏散楼梯应符合下列规定：1对于有候场需要门厅，门厅内供入场使用主楼梯不应作为疏散楼梯；2疏散楼梯踏步宽度不应不大于0.28m，踏步高度不应不不大于0.16m，楼梯最小宽度不得不大于1.20m，转折楼梯平台深度不应不大于楼梯宽度；直跑楼梯中间平台深度不应不大于1.20m；3疏散楼梯不得采用螺旋楼梯和扇形踏步；当踏步上下两级形成平面角度不超过10。，且每级离扶手0.25m处踏步宽度超过0.22m时，可不受此限；4室外疏散梯净宽不应不大于1.10m；下行人流不应妨碍地面人流。6.2.6疏散批示标志应符合现行国标消防安全标志GB13495和消防应急灯具GB17945中关于规定。6.2.7观众厅内疏散走道宽度除应符共计算外，还应符合下列规定：1中间纵向走道净宽不应不大于1.0m；2边走道净宽不应不大于0.8m；3横向走道除排距尺寸以外通行净宽不应不大于1.0m。7建筑设备7.1给水排水7.1.1电影院应设立给水排水系统。7.1.2放映机房、小卖部以及各种经营用房宜依照使用规定设立给水排水设施。7.1.3观众厅宜设立消防排水设施。7.1.4电影院用水定额、给水排水系统选取，应按现行国标建筑给水排水设计规范GB50015中关于规定执行。7.2采暖通风和空气调节7.2.1特级、甲级电影院应设空气调节；乙级电影院宜设空气调节，无空气调节时应设机械通风；丙级电影院应设机械通风。7.2.2电影院重要用房空调采暖室内设计参数应符合下列规定：1采暖地区冬季室内设计参数应符合表7.2.21规定。表7.2.2-1采暖室内设计参数 房间名称室内设计温度()房间名称室内设计温度()I门厅1418放映机房1620休息厅1620观众厅16202观众厅空气调节室内设计参数应符合表7.2.22规定。表7.2.2-2空气调节室内设计参数 项目夏季冬季干球温度()24281620相对湿度()557030工作区平均风速(ms)0.300.500.200.30注：夏季采用天然冷源降温时，室内设计温度应低于30。7.2.3不同级别电影院观众厅最小新风量不应不大于下列规定：表7.2.3电影院观众厅最小新风量 I电影院级别特级甲级乙级丙级l新风量m3(A.h)252018157.2.4观众厅内人体散热、散湿量可按表7.2.4选用。表7.2.4观众厅内人体散热、散湿量 温度()14151617182627282930显热(W人)96928883805652484338潜热(W人)15151518204044485358全热(w人)1111071031011009696969696散湿g(h人)232323272961677380867.2.5放映机房空调系统不应回风。7.2.6放映机房通风和带有新风空气调节应符合下列规定：1凡观众厅设空气调节电影院，其放映机房亦宜设空气调节；2机械通风或空气调节均应保持负压，其排风换气次数不应不大于15次h；3电影放映机排风量可采用表7.2.6数值。表7.2.6电影放映机排风量 2kW氙灯3kW氙灯4kW氙灯6kW氙灯7kW氙灯排风量m3(台h)50060080090010007.2.7通风和空气调节系统应按详细条件拟定，并应符合规定：1单风机空气调节系统应考虑排风出路；不同季节进排风口气流方向需转换时，应考虑足够进风面积；排风口位置设立不应影响周边环境；2空气调节系统设计应考虑过渡季节不进行热湿解决，仅作机械通风系统使用时需要；3观众厅应进行气流组织设计，布置风口时，应避免气流短路或形成死角；4采用自然通风时，应以热压进行自然通风计算，计算时不考虑风压作用。7.2.8通风和空气调节系统应符合下列安全、卫生规定：1制冷系统不应采用氨作制冷剂；2地下风道应采用防潮、防尘技术办法，地下水位高地区不适当采用地下风道；3观众用厕所应设机械通风。7.2.9通风或空气调节系统应采用消声减噪办法，应使通过风口传人观众厅噪声比厅内容许噪声低5dB。7.2.10通风、空气调节和冷冻机房与观众厅紧邻时应采用隔声减振办法，其隔声及减振能力应使传到观众厅噪声比厅内容许噪声低5dB。7.3电气7.3.1电影院用电负荷和供电系统电压偏移宜符合下列规定：1特级电影院应依照详细状况拟定；甲级电影院(不涉及空气调节设备用电)、乙级特大型电影院消防用电，事故照明及疏散批示标志等用电负荷应为二级负荷；别的均应为三级负荷；2事故照明及疏散批示标志可采用持续供电时间不少于30min蓄电池作备用电源；3对于特级和甲级电影院供电系统，其照明和电力电压偏移均应为士5。7.3.2疏散应急照明中疏散通道上地面最低水平照度不应低于0.51x；观众厅内地面最低水平照度不应低于1.01x；楼梯间内地面最低水平照度不应低于5.01x。消防水泵房、自备发电机室、配电室以及其她设备用房应急照明照度不应低于普通照明照度。电影院其她房问照度应符合现行国标建筑照明设计原则GB50034规定。7.3.3乙级及乙级以上电影院观众厅照明宜平滑或分档调节明暗。7.3.4乙级及乙级以上电影院应设踏步灯或座位排号灯，其供电电压应为不不不大于36V安全电压。
