诊断卡的简要说明书样本.doc

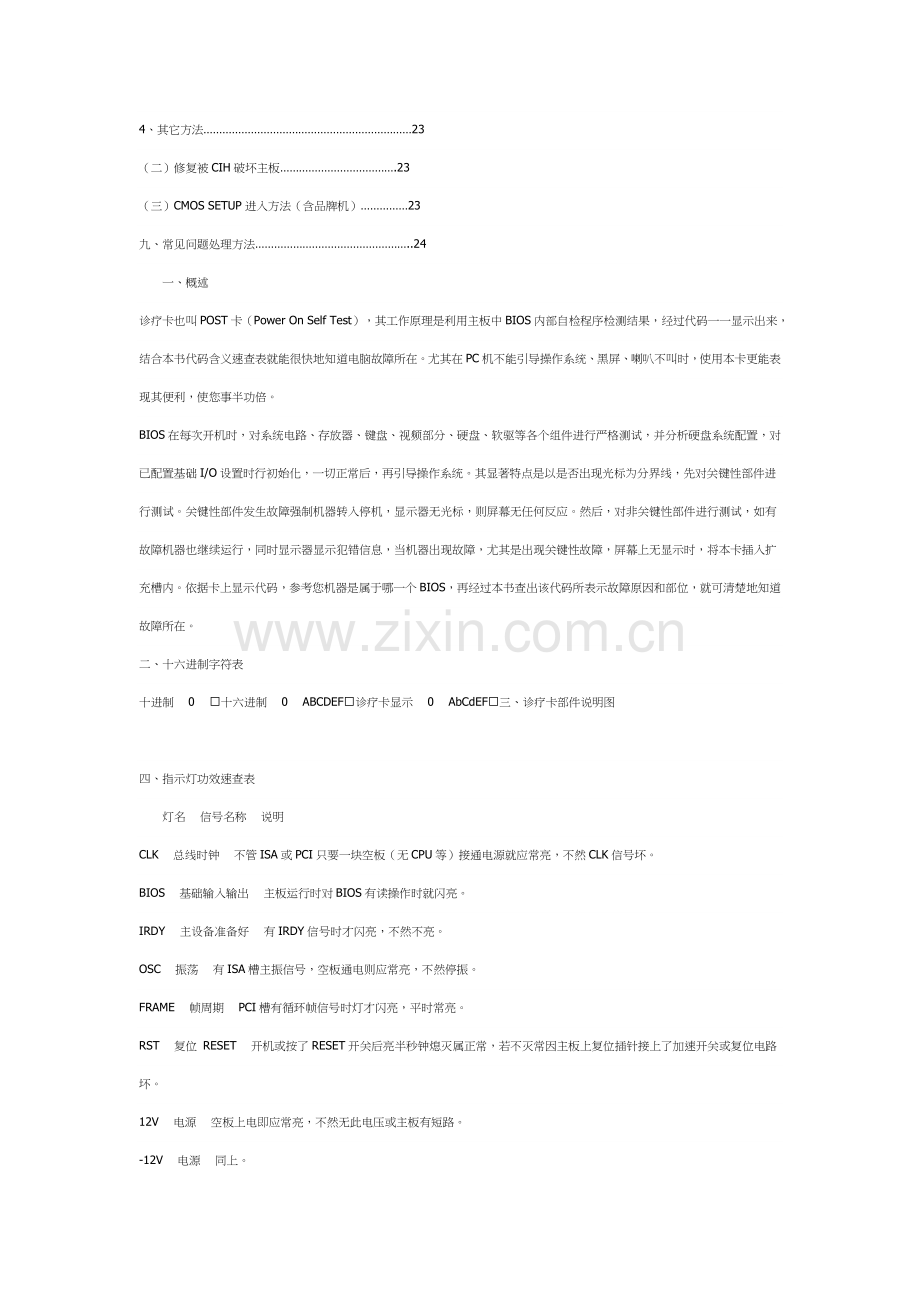

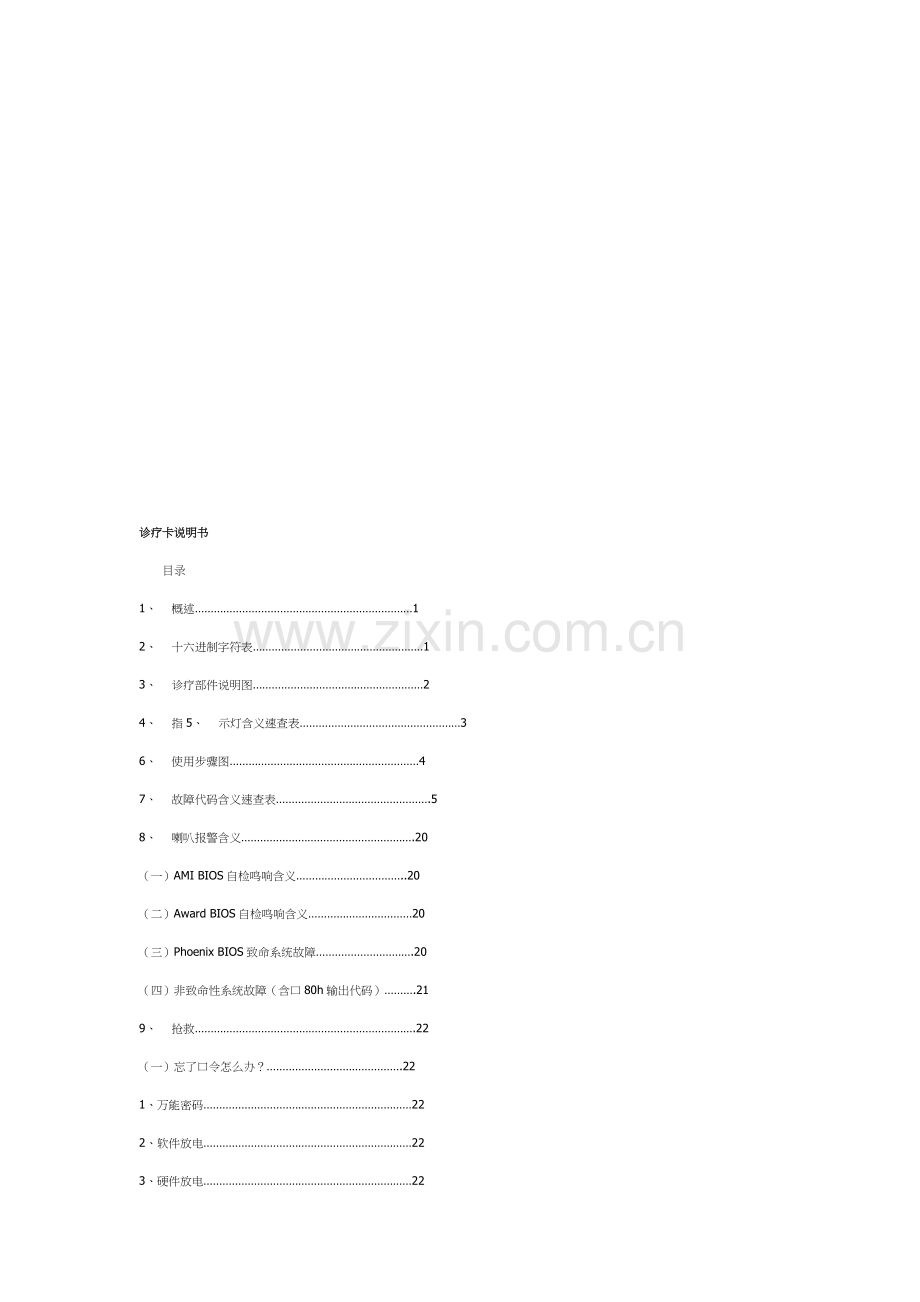

诊疗卡说明书目录 1、概述1 2、十六进制字符表1 3、诊疗部件说明图2 4、指5、示灯含义速查表3 6、使用步骤图4 7、故障代码含义速查表.5 8、喇叭报警含义.20 （一）AMI BIOS自检鸣响含义.20 （二）Award BIOS自检鸣响含义20 （三）Phoenix BIOS致命系统故障.20 （四）非致命性系统故障（含口80h输出代码）.21 9、抢救.22 （一）忘了口令怎么办？.22 1、万能密码22 2、软件放电22 3、硬件放电22 4、其它方法23 （二）修复被CIH破坏主板.23 （三）CMOS SETUP进入方法（含品牌机）23 九、常见问题处理方法.24 一、概述 诊疗卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS内部自检程序检测结果，经过代码一一显示出来，结合本书代码含义速查表就能很快地知道电脑故障所在。尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能表现其便利，使您事半功倍。 BIOS在每次开机时，对系统电路、存放器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置基础I/O设置时行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示犯错信息，当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩充槽内。依据卡上显示代码，参考您机器是属于哪一个BIOS，再经过本书查出该代码所表示故障原因和部位，就可清楚地知道故障所在。 二、十六进制字符表 十进制0十六进制0ABCDEF诊疗卡显示0AbCdEF三、诊疗卡部件说明图 四、指示灯功效速查表 灯名信号名称说明 CLK总线时钟不管ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，不然CLK信号坏。 BIOS基础输入输出主板运行时对BIOS有读操作时就闪亮。 IRDY主设备准备好有IRDY信号时才闪亮，不然不亮。 OSC振荡有ISA槽主振信号，空板通电则应常亮，不然停振。 FRAME帧周期PCI槽有循环帧信号时灯才闪亮，平时常亮。 RST复位 RESET开机或按了RESET开关后亮半秒钟熄灭属正常，若不灭常因主板上复位插针接上了加速开关或复位电路坏。 12V电源空板上电即应常亮，不然无此电压或主板有短路。 -12V电源同上。 5V电源同上。 -5V电源同上（只有ISA槽才有此电压）。 3V3电源这是PCI槽特有3.3V电压，空板上电即应常亮，部分有PCI槽主板本身无此电压，则不亮。 五、使用步骤图（以最小系统为例） 六、故障代码含义速查表 查表必读： 1、特殊代码“00”和“FF”及其它起始码有三种情况出现： 已由一系列其它代码以后再出现：“00”或“FF”，则主板OK。 假如将CMOS中设置无错误，则不严重故障不会影响BIOS自检继续，而最终出现“00”或“FF”。 一开机就出现“00”或“FF”或其它起始代码而且不改变则为主板没有运行起来。 2、本表是按代码值从小到大排序，卡中出码次序不定。 3、未定义代码表中未列出。 4、对于不一样BIOS（常见AMI、Award、PHOENIX）用同一代码代表意义不一样，所以应搞清您所检测电脑是属于哪一个类型BIOS，您可查阅您电脑使用手册，或从主板上BIOS芯片上直接查看，也能够在开启屏幕时直接看到。 5、有少数主板PCI槽只有一部分代码出现，但ISA槽有完整自检代码输出。且现在已发觉有极部分原装机主板ISA槽无代码输出，而PCI槽则有完整代码输出，故提议您在查看代码不成功时，将本双槽卡换到另一个插槽试一下。另外，同一块主板不一样PCI槽，有槽有完整代码送出，如DELL810主板只有靠近CPU一个PCI槽有完整代码显示，一直改变到“00”或“FF”，而其它PCI槽走到“38”后则不继续改变。 6、复位信号所需时间ISA和PCI不一定同时，故有可能ISA开始出代码，但PCI复位灯还不熄，故PCI代码停要起始代码上。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 00已显示系统配置；立即控制INT19引导装入。 01处理器测试1，处理器状态核实，假如测试失败，循环是无限。处理器寄存器测试立即开始，非屏蔽中止立即停用。CPU寄存器测试正在进行或失灵。 02确定诊疗类型（正常或制造）。假如键盘缓冲器含有数据就会失效。停用非屏蔽中止；经过延迟开始。CMOS写入/读出正在进行或失灵。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 03清除8042键盘控制器，发出TEST-KBRD命令（AAH）。通电延迟已完成。ROM BIOS检验部件正在进行或失灵。 04使8042键盘控制器复位，核实TESKBRD。键盘控制器较复位/通电测试。可编程间隔计时器测试正在进行或失灵。 05假如不停反复制造测试1至5，可取得8042控制状态。已确定软复位/通电；立即开启ROM。DMA初始准备正在进行或失灵。 06使电路片作初始准备，停用视频，奇偶性，DMA电路片，和清除DMA电路片，全部页面寄存器和CMOS停机字节。已开启ROM计算ROM BIOS检验总和，和检验键盘缓冲器是否清除。DMA初始页面寄存器读/写测试正在进行或失灵。 07处理器测试2，核实CPU寄存器工作。ROM BIOS检验总和正常，键盘缓冲器已清除，向键盘发出BAT（基础确保测试）命令。 08使CMOS计时器作初始准备，正常地更新计时器循环。已向键盘发出BAT命令，立即写入BAT命令。RAM更新检验正在进行或失灵。 09EPROM检验总和且必需等于零才经过。核实键盘基础确保测试，接着核实键盘命令字节。第一个64K RAM测试正在进行。 0A使视频接口作初始准备。发出键盘命令字节代码，立即写入命令字节数据。第一个64K RAM芯片或数据线失灵，移位。 0B测试8254芯片DMA通道0。写入键盘控制器命令字节，立即发出引脚23和24封锁/解锁命令。第一个64K RAM奇/偶逻辑失灵。 0C测试8054通道1。键盘控制器引脚23。24已屏蔽/解锁；已发出NOP命令。第一个64K RAM地址线故障。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 0D1、检验CPU速度是否和系统时钟匹配。2、检验控制芯片已编程值是否符合初设置。3、视频通道测试，假如失败，则鸣喇叭。已处理NOP命令；接着测试CMOS停开寄存器。第一个64K RAM奇偶性失灵。 0E测试CMOS停机字节。CMOS状态寄存器读/写测试；将计算CMOS检验总和。初始化输入/输出端口地址。 0F测试扩展CMOS。已计算CMOS检验总和写入诊疗字节；CMOS开始初始准备。 10测试DMA通道0。CMOS已作初始准备，CMOS状态寄存器立即为日期和时间作初始准备。第一个64K RAM第0位故障。 11测试DMA通道1。CMOS状态寄存器已作初始准备，立即停用DMA和中止控制器。第一个64K RAM第1位故障。 12测试DMA页面寄存器。停用DMA控制器1和中止控制器1和2；立即视频显示器并使端口B作初始准备。第一个64K RAM第2位在故障。 13测试8741键盘控制器接口。视频显示器已停用，端口B已作初始准备；立即开始电路片初始化/存放器自动检测。第一个64K RAM第3位故障。 14测试存放器更新触发电路。电路片初始化/存放器自动检测结束；8254计时器测试立即开始。第一个64K RAM第4位故障。 15测试开头64K系统存放器。第2通道计时器测试了二分之一；8254第2通道计时器立即完成测试。第一个64K RAM第5位故障。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 16建立8259所用中止矢量表。第2通道计时器测试结束；8254第1通道计时器立即完成测试。第一个64K RAM第6位故障。 17调准视频输入/输出工作，若装有视频BIOS则启用。第1通道计时器测试结束；8254第0通道计时器立即完成测试。第一个64K RAM第7位故障。 18测试视频存放器，假如安装选择视频BIOS经过本项测试，则可绕过。第0通道计时器测试结束；立即开始更新存放器。第一个64K RAM第8位故障。 19测试第1通道中止控制器（8259）屏蔽位。已开始更新存放器。第一个64K RAM第9位故障。 1A测试第2通道中止控制器（8259）屏蔽位。正在触发存放器更新线路，立即检验15微秒通/断时间。第一个64K RAM第10位故障。 1B测试CMOS电池电平。完成存放器更新时间30微秒测试：立即开始基础64K存放器测试。第一个64K RAM第11位故障。 1C测试CMOS检验总和。第一个64K RAM第12位故障。 1D调定CMOS配置。第一个64 K RAM第13位故障。 1E测定系统存放器大小，而且把字和CMOS值比较。第一个64K RAM第14位故障。 1F测试64K存放器至最高640K。第一个64K RAM第15位故障。 20测量固定8259中止位。开始基础64K存放器测试；立即测试地址线。隶属DMA寄存器测试正在进行或失灵。 21维持不可屏蔽中止（NMI）位（奇偶性或输入/输出通道检验）。经过地址线测试；立即触发奇偶性。主DMA寄存器测试正在进行或失灵。 22测试8259中止功效。结束触发奇偶性；将开始串行数据读/写测试。主中止屏蔽寄存器测试正在进行或失灵。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 23测试保护方法：虚拟方法和页面方法。基础64K串行数据读/写测试正常；立即开始中止矢量初始化之前任何调整。隶属中止屏蔽寄存器测试正在进行或失灵。 24测定1Mb以上扩展存放器。矢量初始化之前任何调整完成，立即开始中止矢量初始准备。设置ES段地址寄存器注册表或内存高端。 25测试除头一个64K以后全部存放器。完成中止矢量初始准备；将为旋转式继续开始读出8042输入/输出端口。装入中止矢量正在进行或失灵。 26测试保护方法例外情况。读写8042输入/输出端口；立即为旋转式继续开始使全局数据作初始准备。开启A20地址线使之参入寻址。 27确定超高速缓冲存放器控制或屏蔽RAM。全1数据初始准备结束；接着将进行中止矢量以后任何初始准备。键盘控制器测试正在进行或失灵。 28确定超高速缓冲存放器控制或尤其8042键盘控制器。完成中止矢量以后初始准备；立即调定单色方法。CMOS电源故障/检验总和计算正在进行。 29已调定单色方法，立即调定彩色方法。CMOS配置有效性检验正在进行。 2A使键盘控制器作初始准备。已调定彩色方法，立即进行ROM测试前触发奇偶性。置空64K基础内存。 2B使磁碟驱动器和控制器作初始准备。触发奇偶性结束；立即控制任选视频ROM检验前所需任何调整。屏幕存放器测试正在进行或失灵。 2C检验串行端口，并使之作初始准备。完成视频ROM控制之前处理；立即查看任选视频ROM并加以控制。屏幕初始准备正在进行或失灵。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 2D检测并行端口，并使之作初始准备。已完成任选视频ROM控制，立即进行视频ROM回复控制以后任何其它处理品控制。屏幕回扫测试正在进行或失灵。 2E使硬磁盘驱动器和控制器作初始准备。从视频ROM控制以后处理复原；假如没发觉EGA/VGA就要进行显示器存放器读/写测试。检验视频ROM正在进行。 2F检测数学协处理器，并使之作初始准备。没发觉EGA/VGA；立即开始显示器存放器读/写测试。 30建立基础内存和扩展内存。经过显示器存放读/写测试；立即进行扫描检验。认为屏幕是能够工作。 31检测从C800：0至EFFF：0选择ROM，并使之作初始准备。显示器存放器读/写测试或扫描失败，立即进行另一个显示器存放器读/写测试。单色监视器是能够工作。 32对主板上COM/LTP/FDD/声音设备等I/O芯片编程使之适合设置值。经过另一个显示器存放器读/写测试；立即进行另一个显示器扫描检验。彩色监视器（40列）是能够工作。 33视频显示器检验结束；将开始利用调整开关和实际插卡检验显示器类型。彩色监视器（80列）是能够工作。 34已检验显示适配器；接着将调定显示方法。计时器滴答声中止测试正在进行或失灵。 35完成调定显示方法；立即检验BIOS ROM数据区。停机测试正在进行或失灵。 36已检验BIOS ROM数据区；立即调定通电信息游标。门电路中A-20失灵。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 37识别通电信息游标调定已完成；立即显示通电信息。保护方法中意外中止。 38完成显示通电信息；立即读出新游标位置。RAM测试正在进行或地址故障FFFFh 39已读出保留游标位置，立即显示引用信息串。 3A引用信息串显示结束；立即显示发觉信息。间隔计时器通道2测试或失灵。 3B用OPTI电路片（只是486）使辅助超高速缓冲存放器作初始准备。已显示发觉信息；虚拟方法，存放器测试立即开始。按日计算日历时钟测试正在进行或失灵。 3C建立许可进入CMOS设置标志。串行端口测试正在进行或失灵。 3D初始化键盘/PS2鼠标/ PNP设备及总内存节点。并行端口测试正在进行或失灵。 3E尝试打开L2高速缓存数学处理器测试正进行或失灵。 40已开始准备虚拟方法测试；立即从视频存放器来检验。调整CPU速度，使之和外围时钟正确匹配。 41中止已打开，将初始化数据方便于0：0检测内存变换（中止控制器或内存不良）。从视频存放器检验以后复原；立即准备描述符表。系统插件板选择失灵。 42显示窗口进入SETUP。描述符表已准备好；立即进行虚拟方法作存放器测试。扩展CMOS RAM故障。 43若是即插即用BIOS，则串口，并口初始化。进入虚拟方法；立即为诊疗方法实现中止。 44已实现中止（如已接通诊疗开关；立即使数据作初始准备以检验存放器在0：0返转BIOS中止进行初始化。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 45初始化数学处理器。数据已作初始准备；立即检验存放器在0：0返转和找出系统存放器规模。 46测试存放器已返回；存放器大小计算完成，立即写入页面来测试存放器。检验只读存放器ROM版本。 47立即在扩展存放器试写页面；立即基础640K存放器写入页面。 48已将基础存放器写入页面；立即确定1Mb以上存放器。视频检验，CMOS重新配置。 49找出1Mb以下存放器并检验；立即确定1Mb以上存放器。 4A找出1Mb以上存放器并检验；立即检验BIOS ROM数据区进行视频初始化。 4BBIOS ROM数据区检验结束，立即检验和为软复位清除1Mb以上存放器 4C清除1Mb以上存放器（软复位）立即清除1Mb以上存放器屏蔽视频BIOS ROM。 4D已清除1Mb以上存放器（软复位）；将保留存放器大小。 4E若检测到有错误，在显示器上显示错误信息，并等候用户按键继续。开始存放器测试：（无软复位）；立即显示第一个64K存放器测试。显示版权信息 4F读写软、硬盘数据，进行DOS引导。开始显示存放器大小，正在测试存放器将使之更新；将进行串行和随机存放器测试。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 50将目前BIOS临时区内CMOS值存到CMOS中。完成1Mb以上存放器测试；立即高速存放器大小方便再定位和掩蔽。将CPU类型和速度送到屏幕。 51测试1Mb以上存放器。 52全部ISA只读存放器ROM进行初始化，最终给PCI分配IRQ号等初始化工作。已完成1Mb以上存放器测试；立即准备回到实址方法。进入键盘检测。 53假如不是即插即用BIOS，则初始化串口、并口和设置时钟值。保留CPU寄存器和存放器大小，将进入实址方法。 54成功地开启实址方法；立即复原准备停机时保留寄存器。扫描“打击键”。 55寄存器已复原，将停用门电路A-20地址线。 56成功地停用A-20地址线；立即检验BIOS ROM数据区。键盘测试结束。 57BIOS ROM数据区检验了二分之一；继续进行。 58BIOS ROM数据区检验结束；将清除发觉信息。非设置中止测试。 59已清信息；信息已显示；立即开始DMA和中止控制器测试。 5A显示按“F2”键进行设置。 5C测试640K基础内存。 5B测试基础内存地址线。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 60设置硬盘引导扇区病毒保护功效。经过DMA页面寄存器测试；立即检验视频存放器。测试扩展内存。 61显示系统配置表。视频存放器检验结束；立即进行DMA#1基础寄存器测试。 62开始用中止19H进行系统引导。经过DMA#1基础寄存器测试；立即进行DMA#2寄存器测试。测试扩展内存地址线。 63经过DMA#2基础寄存器测试；立即检验BIOS ROM数据区。 64BIOS ROM数据区检验了二分之一，继续进行。 65BIOS ROM数据区检验结束；将把DMA装置1和2编程。Cache注册表进行优化配置。 66DMA装置1和2编程结束；立即使用59号中止控制器作初始准备。 678259初始准备已结束；立即开始键盘测试。 68使外部Cache和CPU内部Cache全部工作。 6A测试显示外部Cache值。 6C显示被屏蔽内容。 6E显示隶属配置信息。 70检测到错误代码送到屏幕显示。 72检测配置有否错误。 74测试实时时钟。 76扫查键盘错误。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 7A锁键盘。 7C设置硬件中止矢量。 7E测试有否安装数学处理器。 80键盘测试开始，正在清除和检验有没有键卡住，立即使键盘复原。关闭可编程输入/输出设备。 81找出键盘复原错误卡住键；立即发出键盘控制端口测试命令。 82键盘控制器接口测试结束，立即写入命令字节和使循环缓冲器作初始准备。检测和安装固定RS232接口（串口）。 83已写入命令字节，已完成全局数据初始准备；立即检验有没有键锁住。 84已检验是否有锁住键，立即检验存放器是否和CMOS失配。检测和安装固定并行口。 85已检验存放器大小；立即显示软错误和口令或旁通安排。 86已检验口令；立即进行旁通安排前编程。重新打开可编程I/O设备和检测固定I/O是否有冲突。 87完成安排前编程，将进行CMOS安排编程。 88从CMOS安排程序复原清除屏幕，立即进行后面编程。初始化BIOS数据区。 89完成安排后编程；立即显示通电屏幕信息。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 8A显示头一个屏幕信息。进行扩展BIOS数据区初始化。 8B显示了信息，立即屏蔽关键和视频BIOS。 8C成功地屏蔽关键和视频BIOS，将开始CMOS后安排任选项编程。进行软驱控制器初始化。 8D已经安排任选项编程，接着检验滑鼠和进行初始准备。 8E检验了滑鼠和完成初始准备；立即把硬、软磁盘复位。 8F软磁盘已检验，该原磁碟将作初始准备，随即配置软磁碟。 90软磁碟配置结束，将测试硬磁碟存在。硬盘控制器进行初始化。 91硬磁碟存在测试结束；随即配置硬磁碟。局部总线硬盘控制器初始化。 92硬磁碟配置完成；立即检验BIOS ROM数据区。跳转到用户路径2。 93BIOS ROM数据区已检验二分之一；继续进行。 94BIOS ROM数据区检验完成，即调定基础和扩展存放器大小。关闭A20地址线。 95因应滑鼠和硬磁碟47型支持而调整好存放器大小；立即检验显示存放器。 96检验显示存放器后复原；立即进行C800：0任选ROM控制之前初始准备。“ES段”注册表清除。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS 97C800:0任选ROM控制之前任何初始准备结束，接着进行任选ROM检验及控制。 98任选ROM控制完成；立即进行任选ROM回复控制以后所需任何处理。查找ROM选择。 99任选ROM测试以后所需任何初始准备结束；立即建立计时器数据区或打印机基础地址。 9A调定计时器和打印基础地址后返回操作；立即调定RS-232基础地址。屏蔽ROM选择。 9B在RS-232基础地址以后返回，立即进行协处理器测试之初始准备。 9C协处理器测试之前所需初始准备结束；接着使协处理器作初始准备。建立电源节能管理。 9D协处理器作好初始准备，立即进行协处理器测试以后任何初始准备。 9E完成协处理器以后初始准备，将检验扩展键盘，键盘识别符，和数字锁定。开放硬件中止。 9F已检验扩展键盘，调定识别标志，数字锁接通或断开，将发出键盘识别命令。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS A0发出键盘识别命令：立即使键盘识别标志复原。设置时间和日期。 A1键盘识别标志复原；接着进行高速缓冲存放器测试。 A2高速缓冲存放器测试结束；立即显示任何软错误。检验键盘锁。 A3软错误显示完成；立即调定键盘打击速率。 A4调好键盘打击速率，立即制订存放器等候状态。键盘反复输入速率初始化。 A5存放器等候状态制订完成；接着将清除屏幕。 A6屏幕已清除；立即开启奇偶性和不可屏蔽中止。 A7已启用不可屏蔽中止和奇偶性；立即进行控制任选ROM在E000:0之所需任何初始准备。 A8控制ROM在E000:0之前初始准备结束，接着将控制E000:0之所需任何初始准备。清除“F2”键提醒。 A9从控制E000:0ROM返回，将进行E000:0可选ROM控制前初始化。 AA在E000:0控制任选ROM以后初始准备结束；立即显示系统配置。扫描“F2”键打击。 代码Award BIOSAMI BIOSPhoenix BIOS和Tandy 3000 BIOS AC进入设置。 AE清除通电自检标志。 BO检验非关键性错误。 B2通电自检完成准备进入操作系统引导。 B4蜂鸣器响一声。 B6检测密码设置（可选）。 B8清除全部描述表。 BC清除校验检验值。 BE程序缺省值进入控制芯片，符合可调制二进制缺省值表。清除屏幕（可选）。 BF测试CMOS建立值。检测病毒，提醒做资料备份。 C0初始化高速缓存。用中止19试引导。 C1内存自检。查找引导扇区中“55、AA”标识。 C3第一个256K内存测试。 C5从ROM内存复制BIOS进行快速自检。 C6高速缓存自检。 CA检测Micronies超高速缓冲存放器（假如存在），并使之作初始准备。 CC关断不可屏蔽中止处理器。 EE处理器意料不到例外情况。 FF给INT19引导装入程序控制，主板OK。 七、喇叭报警含义 (一)、AMI BIOS自检鸣响含义 音频自检码致命错误 1短DMA刷新失败 2短奇偶校验电路故障 3短基础640K RAM故障 4短系统定时器故障 5短处理器故障 6短键盘控制器门电路A20故障 7短虚拟模式例外错误 8短显示内存读/写测试失败 9短ROM BIOS求和校验失败 10短CMOS掉电读/写失败 11短高速缓存(cache)故障 音频代码非致命性故障 1长3短内存错误 1长8短显示测试错误（显示器数据线松了或显示卡插不稳） （二）、Award BIOS自检鸣响含义 1短系统正常boot机 2短常规错误，请进入CMOS SETUP重新设置不正确选项 1长1短RAM或主板犯错 1长2短显示错误（显示器或显示卡） 1长3短键盘控制器错误 1长9短主板Flash RAM或EPROM错误（BIOS损坏） 不停地响（长响）内存插得不稳或损坏。 （三）Phoenix BIOS自检鸣响含义 1短系统正常boot机 3短系统加电自检初始化（POST）失败 1短1短2短主板错误 1短1短3短主板电池没电或CMOS损坏 1 短1短4短ROM BIOS检验犯错 1短2短1短系统实时时钟有问题 1短2短2短DMA通道初始化失败 1短2短3短DMA通道页寄存器犯错 1短3短1短内存通道刷新错误（问题范围为全部内存） 1短3短2短基础内存犯错（内存损坏或RAM设置错误） 1短3短3短基础内存错误（很可能是DIMMO槽上内存损坏） 1短3短4短副中止处理寄存器错误 1短4短1短基础内存某一地址犯错 1短4短2短系统基础内存（第1个64K）有奇偶校验错误 1短4短3短EISA总线时序器错误 1短4短4短EISA NMI口错误 2短1短1短系统基础内存（第1个64K）检验失败。 3短1短1短第1个DMA控制器或寄存器犯错 3短1短2短第2个DMA控制器或寄存器犯错 3短1短3短主中止处理寄存器错误 3短2短4短键盘时钟有问题，在CMOS中重新设置成Not Installed或跳过POST 3短3短4短显示卡RAM犯错或无RAM，不属于致命错误 3短4短2短显示器数据线松了或显示卡插不稳或显示卡损坏 3短4短3短未发觉显示卡ROM BIOS 4短2短1短系统实时时钟错误 4短2短2短系统开启错误，CMOS设置不妥或BIOS损坏 4短2短3短键盘控制器（8042）中Gate A20开关有错，BIOS不 能切换
