变压器安装核心技术专业方案.docx

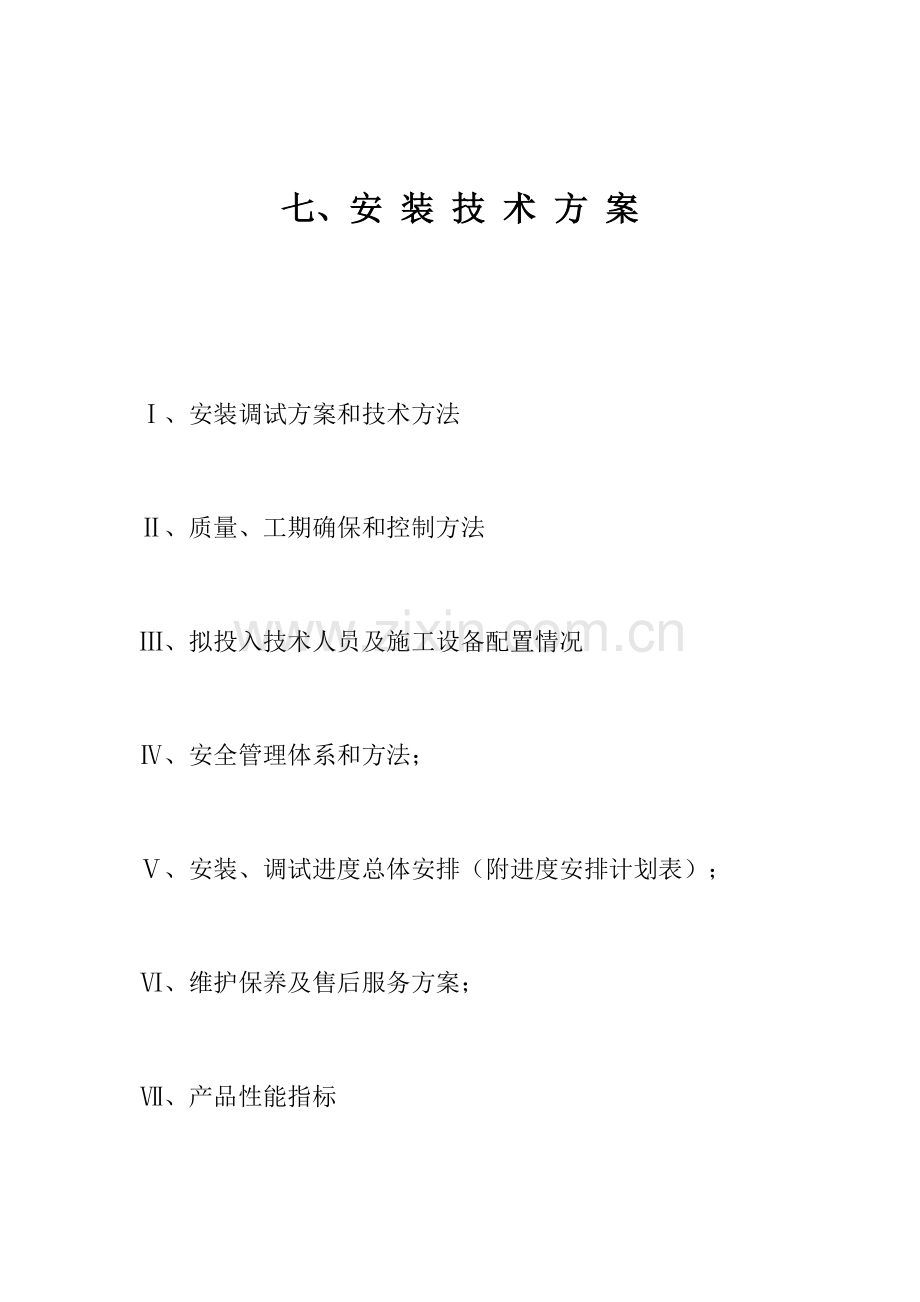

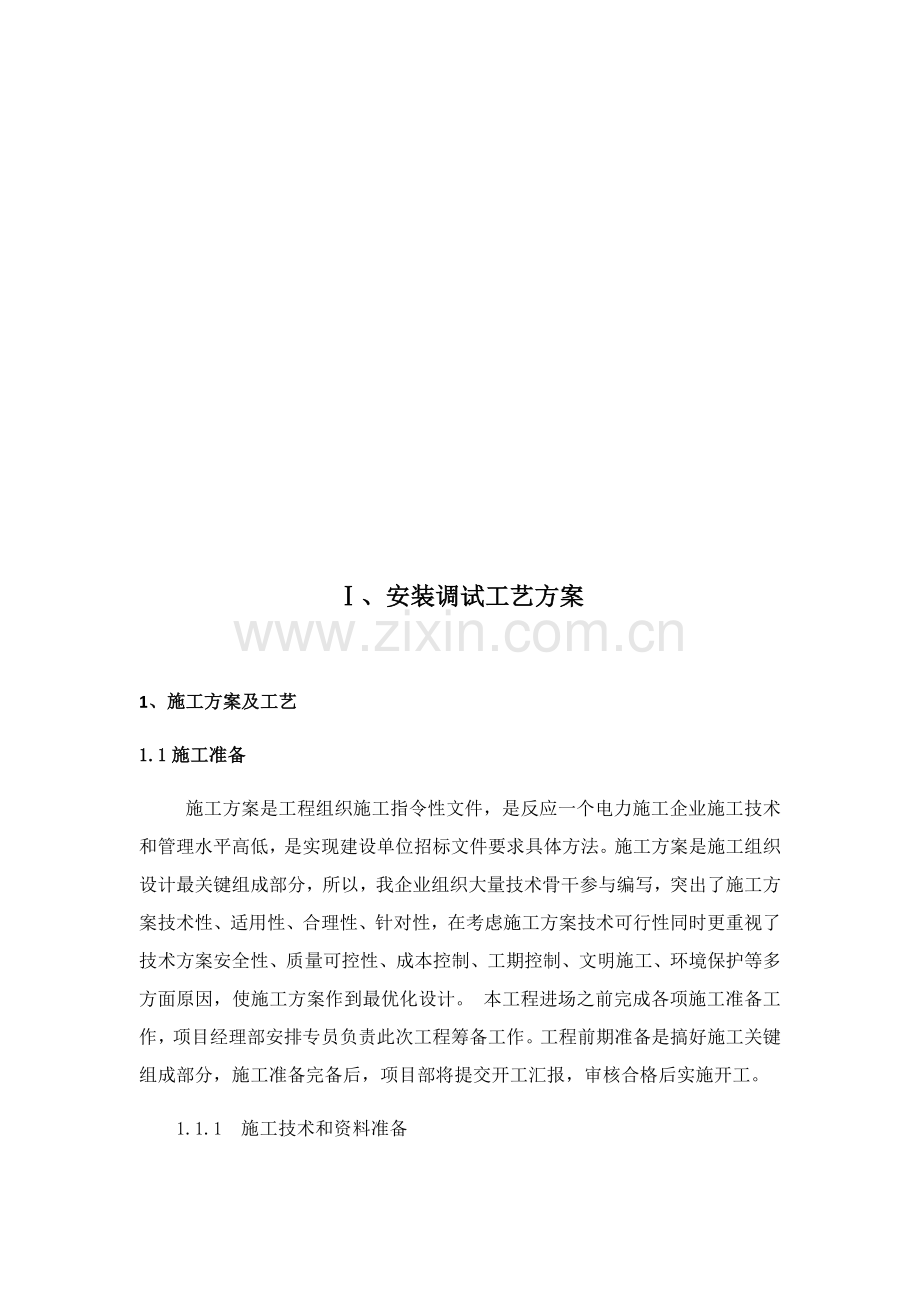

七、安 装 技 术 方 案、安装调试方案和技术方法、质量、工期确保和控制方法、拟投入技术人员及施工设备配置情况、安全管理体系和方法；、安装、调试进度总体安排（附进度安排计划表）；、维护保养及售后服务方案；、产品性能指标、安装调试工艺方案1、施工方案及工艺 1.1施工准备 施工方案是工程组织施工指令性文件，是反应一个电力施工企业施工技术和管理水平高低，是实现建设单位招标文件要求具体方法。施工方案是施工组织设计最关键组成部分，所以，我企业组织大量技术骨干参与编写，突出了施工方案技术性、适用性、合理性、针对性，在考虑施工方案技术可行性同时更重视了技术方案安全性、质量可控性、成本控制、工期控制、文明施工、环境保护等多方面原因，使施工方案作到最优化设计。 本工程进场之前完成各项施工准备工作，项目经理部安排专员负责此次工程筹备工作。工程前期准备是搞好施工关键组成部分，施工准备完备后，项目部将提交开工汇报，审核合格后实施开工。 1.1.1 施工技术和资料准备由项目部组织技术人员情况进行具体调查，领取工程设计资料后，由项目总工组织技术管理人员认真审阅熟悉协议文件、设计图纸及相关技术标准规范等，参与图纸会审和设计交底。依据建设单位对工期要求、施工计划进度、工程设计特点及现场情况，进行质量策划，由项目技术员和质检员编制质量计划和施工组织设计，经企业管理者代表同意后实施。 1.1.2落实安全风险控制方法开工作业 根据企业电网工程建设施工安全基准风险指南开展项目风险辨识、风险评定和风险定级情况下开工作业，实施企业电网工程建设安全施工作业票，办理安全施工作业票情况下开工作业，施工班组组员在接收安全技术交底情况下开工作业。1.1.3全部进场设备、材料由物资部按质量体系程序文件进行检验、标识、建帐、保管。将设备、材料堆放到设备、材料放置场地和材料库作好防火、防盗、防潮和防锈蚀工作。设备开箱后，搜集、整理设备安装使用说明书、试验汇报、合格证、专用工具、备品备件，做好开箱检验统计。自购原材料和半成品材质证实，检验汇报和产品合格证要齐全。 1.2 施工工序总体安排 土建基础（箱变基础）接地装置安装、试验调试电缆沟开挖埋管及杆塔组立箱式变压器安装高压电缆敷设安装、设备试验调试架空线架设低压电缆敷验收送电、工程交接验收。 1.2.1箱变基础 1.2.1.1箱变基础（开挖土方） 1）土方开挖前应具体查明施工区域地下、地上障碍物，对在基坑内管线和相距较近地上、地下障碍物已进行拆改或加固处理。 2）基础开挖坡度确实定，应先测量定位，找平放线，定出开挖宽度，按放线分块分层挖土依据土质和水文情况采取四侧或两侧直立开挖或放坡，以确保施工操作安全3）当土质在天然湿度、结构均匀、水文地质条件良好且无地下水时，开挖基坑可不放坡，采取直立开挖且不加支护。 4）当土质略为松散，或超出要求深度，但小于2.5M时，应依据土质和施工具体情况进行放坡处理，以确保不塌方，放坡后基坑上口宽度是由基坑深度及边坡值来确定，坑底宽度第边应比基础底宽出20-25CM，方便于施工操作。 5）开挖基坑，槽，或管沟时，应合理确定开挖次序、路线及开挖深度，分段分层均匀开挖，采取挖土机在开挖基坑时，应从上而下根据坡度线向下开挖，严禁在不稳定土体之下作业，每层中心地段应比两边稍高部分，以防积水。 6）在挖方边坡上如发觉有软土、流砂土层或地表面出现裂缝时，应停止开挖，并立即采取对应补救方法，以预防土体坍毁和下滑。7）挖土机沿挖方边缘移动时，机械距离边坡上缘宽度不得小于基坑和管沟深度1/2，机械开挖基坑和管沟，应采取方法预防基底超挖，机械开挖至靠近设计标高时，应预留200-300MM厚土层，用人工开挖，以防发生超挖影响持力层质量要求。 8）机械挖不到土方，应配以人工挖掘，挖出土方应随挖随清，槽边1M以内不得堆土，并不得堆料和停置机具，槽边2M以外堆土不得大于1.5M，距槽边0.5M应搭设防护方法。9）土方开挖通常不宜在雨期施工，如必需在雨期施工时，开挖工作面不宜过大，一旦开挖即应连续快速进行，雨期施工开挖基坑或管沟，应注意边坡稳定及对沟底持力层保护，在基础外侧挖集水井，将基坑地下水引入集水井用潜水泵排走。 10）在距基槽底实际标高500MM槽侧处，抄出水平线，钉上要橛然后用人工将暂留土层挖走，同时由两端轴线，中心线，引桩拉通检验距槽边尺寸，确定槽宽标准，以此修整槽边，最终清理槽底土方。 1.2.1.2箱式变压器基础砌筑 （1）浇捣混凝土垫层、底板A.垫层混凝土厚度、强度等应符合设计要求 B.浇捣混凝土垫层，强度达成设计要求后，进行钢筋绑扎，钢筋工程经检验合格后浇捣混凝土底板混凝土，浇筑混凝土板基础要平直，浇灌过程中用平板振动器振捣。 （2）砌砖 A.砖砌筑前须复测，确定方向后进行砌筑，宜采取灰砂砖，用水泥砂浆砌筑，灰砂砖砌筑前24h前要淋透水，砌筑砂浆要充足搅拌均匀，确保砂浆质量，砖砌体要横平竖直，灰缝饱满均匀。 B.砌筑家采取挤浆法，或采取“三一砌砖法”，即“一铲灰、一块砖、一挤揉并随手将挤出砂浆刮去”操作时砌块要找平、跟线并常常进行自检，如发觉有偏差，应随时纠正，严禁事后采取撞砖纠正。 （3）圈梁混凝土施工 A.圈梁钢筋绑扎 1）按图纸要求进行井口圈梁钢筋绑扎，并预留竖向连接筋，沿井口圈梁每米内外各设一根，令圈梁和初衬连成一体，确保结构稳定，圈梁钢筋经检验合格后方可进行下一道工序。 B.圈梁模板安装 1）圈梁模板要用托架稳固、模板要平直、支撑合理、稳固、并考虑拆卸方便，压脚及支撑多采取松木枋、板材。 C.混凝土浇筑 1）混凝土浇筑前清出模板和钢筋上垃圾、泥土和钢筋上油污等，模板应浇水湿润，现场浇筑混凝土宜应采取插入式振捣器，混凝土浇筑过程中应设专员临视模板、钢筋、插入预埋件，确保其位置不移动。 2）振捣器和模板距离不应大于其作用半径0.5倍，并应避免碰撞钢筋、模板、预埋件。 D.拆模养护 1）非承重构件混凝土强度达成1.2MPa且其拆模时构件不缺棱掉角，方可拆除模板，承重构件防水混凝土拆模时间以设计、规范要求及同条件养护试块强度为依据确定。 2)常温浇水养护，指定专员常常洒水养护，保持湿润状态，混凝土养护时间应符合规范要求。 E.抹灰 1）抹灰施工环境温度不应低于5C，当必需在低于5C气温下施工时，应有确保工程质量有效方法。 2）抹灰表面平整度应符合设计要求。1.2.2接地装置安装 （1）接地体连接 A.接地体连接应可靠，除设计要求断开点可用螺栓连接、压接外其它应用焊接方法连接，材料和接地体匹配。 B.接地体焊接连接部位应做防腐处理。 （2）接地体埋设 A.接地体敷设宜和基础施工同时进行。 B.敷设垂直、水平接地体应满足以下要求。 1）遇倾斜地形宜等高敷设 2）垂直接地体及水平接地体间平行距离应满足设计要求：垂直接地体间距不宜小于其长度2倍当无设计要求时不宜小于5M3）接地体敷设应平直 4）对无法达成上述要求特殊地形，应和设计人员协商处理 5）接地体敷设时应避开地埋电缆及其它设施 C.垂直接地体应垂直打入，并预防晃动，垂直接地体在打入前应查明地下设计情况，接地体埋设长度、深度应符合设计要求，当设计无要求时，垂直接地体长度不宜小于2.5M接地体顶面埋设深度不宜小于0.6M。 D.有腐蚀性土层中，应按设计要求施工，当设计无要求时宜采取铜棒或铜排敷设。E.混凝土杆接地线应紧靠杆身作绝缘保护，并应每隔一定距离和杆身固定。 （3）接地电阻测试 A.接地体回填后，应间隔一段时间进行工频电阻测试，其测得值乘以季节系数后，不应大于设计要求值 B.测量接地电阻时，须将引下线和杆塔断开，且应避免在雨雪天气测量。 1.2.3埋管 （1）作业工作前 A、现场施工责任人向进入施工范围内全部些人员具体交代此次施工作业内容、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制方法、危害环境对应预防控制方法、人员分工并签署(班组级)安全技术交底。 B、 现场施工责任人负责办理相关工作许可手续,开工前做好现场施工防护围蔽警示方法，夜间施工须有足够照明。现场施工责任人检验全部工作人员是否正确使用劳保用具及着装按安规要求佩戴统一安全帽、统一佩戴有个人相片作业证，或胸卡证、穿着统一工作服,并率领施工作业人员进入作业现场。 （2）土方开挖 A、沟体开挖出土方应立即外运，不得随意堆放。施工过程中严禁超挖，如发生超挖，应用石屑回填压实至设计标高。 沟体开挖时，亲密注意地下管线、构筑物分布情况，发觉问题，应立即停止开挖，并通知设计及监理人员，问题处理后继续施工。 （3）管道敷设 A、管道敷设时对于中心线、高程严格控制，确保管道直顺，接口无错位，导管器试通合格。 B、管必需保持平直，管和管之间要有20mm间距。 C、施工中预防水泥、砂石进入管内，出现该种情况必需立即清理洁净。电缆管管口应排列整齐并有大于0.1%排水坡度。施工完成要用管盖盖住两端管。 （4）杆塔组立施工次序：测量定位挖线杆基坑立杆。施工技术方法：1）器材检验器材外观检验无损或变形，型号及规格正确。安装导线前，应进行外观检验，异体紧压无腐蚀。金具安装金具前，应进行外观检验，且符合下列要求：a、表面光洁、无裂纹、毛刺、飞边、沙眼、气泡等缺点。b、线夹转动灵活，和导线接触表面光洁，螺杆和螺母配合紧密适应。安装绝缘子前应进行外观检验，且符合下列要求：a、瓷绝缘子和铁件连接紧密。b、铁件镀锌良好，螺杆和螺母配合紧密。c、瓷绝缘子光滑、无裂纹、斑点、烧痕和气泡等缺点。钢筋混凝土电杆，安装前应进行外观检验，且符合下列要求:a、表面光洁平整，壁厚均匀，无偏心、露筋蜂窝等现象。b、预应力杆及构件不得有纵向、横向裂缝。c、一般电杆及预件间不得有纵向裂缝，横裂缝应超出0.1mm，长度不超出1/3周长。d、杆身弯曲不超出2/1000。e、混凝土预件表面不应有蜂窝、露筋和裂缝等缺点。2）电杆基坑基坑施工前定位符合下列要求：a、直线杆:顺线路方向转移不应超出设计档5%，垂直线路5Omm。b、转角杆:位移不应超出5Omm.基坑使用底盘时，坑底表面应水平，且符合下列要求：a、双杆两底盘中心要基误差不应超出30mm。b、双杆两杆坑深度不超出20mm.电杆组立后，回填土时应将土块找碎，每回填500mm扎实一次。3）杆塔组立混凝土杆塔及预制件在装卸运输中严禁相到碰撞、急剧坠落和不正确支吊，以预防产生裂缝或使原有裂缝扩大。电杆立后，应符合下列要求:a、直线杆横向位移小于50mm。b、转角杆向外角倾斜，紧线后不应向内角倾斜，向外角倾斜不应使杆稍位移大于杆梢直径。线路横担安装:直线单横担装于受电侧，900转角及端杆，应装于拉线侧。导线水平排时，上层横担距杆顶不宜小于2Omm。以螺栓连接构件应符合下列要求：a、螺栓应和构件面垂直，螺头和构件无空隙。4）接线安装拉线和电杆件角不宜小于450，受地形限制时不应小于300。跨越道路接线，对路面中心跳离大于6.0m，且对路面最小距离小于4.5m.。拉线杆应向受力反方向倾斜100-200。拉线坑应有马道，回填土应有防沉土台，拉线棒和拉线盘连接使用双螺母。1.2.4箱式变压器安装 （1）作业工作前 A、现场施工责任人向进入本施工范围全部工作人员明确交代此次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制方法、危害环境对应预防控制方法、人员分工并签署(班组级)安全技术交底表。 B、 工作责任人负责办理相关工作许可手续,开工前做好现场施工防护围蔽警示方法，夜间施工，须有足够照明。 C、现场施工责任人组织检验确定进入本施工范围全部工作人员正确使用劳保用具和着装按安规要求佩戴统一安全帽、统一佩戴有个人相片作业证，或胸卡证、穿着统一工作服,并率领进入作业现场。 （2）箱变安装作业程序 A、箱式变在装卸、就位过程中，设专员负责统一指挥，指挥人员发出指挥信号必需清楚、正确。 B、 起重机具装卸、就位时,起重机具支撑腿必需稳固,受力均匀。吊钩应对准箱变重心,起吊时必需试吊,起吊过程中,在吊臂及吊物下方严禁任何人员经过或逗留,吊起设备不得在空中长时间停留。C、 箱式变就位移动时不宜过快,应缓慢移动,不得发生碰撞及不应有严重冲击和震荡。D、 箱式变就位后,外壳洁净不应有裂纹、破损等现象,各部件应齐全完好,箱式变全部门可正常开启。 E、 箱体调校平稳后,和基础槽钢焊接牢靠并做好防腐方法，或用地脚螺栓固定应螺帽齐全,拧紧牢靠。 F、 金属外壳箱式变及落地式配电箱箱体应接地或接零可靠且有标识。 G、 悬挂标志、警告牌等参考设计图纸及上级单位验收相关标准及文件要求设置。 H、 接地体焊接面圆钢为单双面焊接、扁钢为四面焊接，焊口可靠、满焊，采取搭接时，搭接长度，圆钢双面焊接为直径6倍、圆钢单面焊接为直径12倍，扁钢为宽度2倍。 I、 接地体焊接完成冷却后，应涂上防腐油漆及标识油漆。 1.2.5电缆敷设安装 （1）通常要求 A、吊车装卸时电缆盘孔中放盘轴，超吊钢丝绳套在轴两端，不应直接穿在盘孔中超吊，人工移动电缆盘前，应检验线盘是否牢靠，电缆两端应固定，线圈不应松弛，电缆盘只许可短距离滚动，滚动时滚动方向必需和线盘上箭头指示方向一致 B、依据电缆长度和截面，选择牵引绳长度比电缆长30-50M，牵引绳连接必需牢靠，其连接点应选择防捻器，布放电缆滑轮，直线部分应每隔2.5-3M设置直线滑轮，确保电缆不和地面摩擦，全部滑轮必需成直线，弯曲部分采取转弯滑轮，并控制电缆弯曲半径和侧压力电缆许可最小弯曲半径应符合下表要求，（在关键部位应有专员监视）：电缆类型许可最小弯曲半径单芯多芯绝缘电缆无铠装20D15D有铠装15D12D注：D表示电缆直径（mm） C、电缆敷设时不应损坏电缆沟、隧道、电缆井和人井防水层，电缆在终端头和接头周围宜留备用长度 D、电缆敷设时可用人力拉引或机械牵引，电缆应从电缆盘上端引出，不应使电缆在支架上及地面摩擦拖动，电缆走动时严禁用手搬动电缆及滑轮。 E、敷设电缆时机械敷设电缆速度不宜超出15m/min，并监测侧压力和拉力不超出许可强度在较复杂路径上敷设电缆时，其速度应合适放缓。 F、敷设完成后，应立即清除杂物，盖好盖板，必需时还要将盖板密封，在施工完电缆沟、坚井、电缆出入口进行密封。 （2）冷缩电缆终端头制作安装 、电缆固定 A.安装户外电缆终端头前，按设计要求在安装电缆头电杆（塔）上安装电缆抱箍或金具，电缆抱箍或金具应有足够机械强度，满足终端和临时荷重承载要求。 、剥切电缆 A.在确定基础点后，按要求尺寸进行剥切外护层和铠装层，剥切内衬层和填料，将内衬层剥到距铠装层切断处5-10MM。 、安装接地线 A.将编织接地铜线分别绕包在三相屏蔽层上并绑扎牢靠，根据生厂家安装说明书进行。B.接地线截面面积不应小于，16mm-120mm接地线截面16mm-150mm及以上接地线截面25mm。 、包绕填充胶 A.在三相三个接点上分别绕包PVC带，在铠装绑扎地线点上绕包几层PVC带，包至衬垫层并将衬垫层全部覆盖住，在第一层防水胶带外部再绕包第二层防水胶带，把接地线夹在中间，以预防水或潮气沿接地线空隙渗透，外形整齐呈苹果形状。 、安装三叉手套 A.将使用三芯分支套外清洁后，放到三相电缆分叉处，先抽出下端内部塑料螺旋条，逆时针抽掉，然后再抽出三个指管内部塑料螺旋条，在三相电缆分叉处收缩压紧 B.将电缆固定于支架上，查对相序，然后分别量出三相到设备接线孔大约位置，在距接线孔长一点位置约50MM处切除多出线芯。 、安装绝缘套管 A.将三根冷收缩绝缘套管分别套在三相电缆芯上，下部覆盖分支套指管15MM,抽出绝缘套管内塑料螺旋条，逆时针抽掉，使绝缘套管收缩压紧在三相电缆上。 、剥切金属屏蔽层、半导电、绝缘层 A.按安装说明书要求尺寸剥除铜屏蔽，剥除时不昨伤及半导电层、绝缘层 B.按安装说明书要求尺寸剥除半导电层，剥除时不得伤及绝缘层。C.残留在主绝缘外表半导电层必需用砂布打磨洁净，并从高压部位往接地方向单向擦抹不得往复进行，避免把导电粉未带向高电位D. 用半导电带填充半导电层和主绝缘间隙，必需平滑过分。E.将电固定在支持角铁或柜盘固定点上，确定线芯和设备接点长度使用专用切削刀具按端子孔深加5mm将末端绝缘剥除，端部削成铅笔倒角状。 、压接接线端子 A.查对端子尺寸和电缆导体尺寸，选择适配截面积接线端子，除去线芯和端子内壁油污及氧化层，接线端子和接点搭接面应平整且没有额外应力才进行压接 B.接线端子压接次序应从上至下逐步压接，每道压痕间距和端部距离应符合相关要求。 C.压接后，用锉刀和砂布去除接线端子表面棱角和毛刺，点压压坑深度应和阳模压入部分高度一致，坑底应平坦无裂纹，用清洁布清洁接线端子表面。 、安装冷收缩绝缘件 A.清洁线芯绝缘，在包绕半导电带及周围绝缘表面涂硅脂，涂硅脂时要戴专用手套，并从高压部位往接地方向单涂抹，不得往复进行避免把半导电带导电粉末带向高电位 B.套入冷收缩绝缘件到所要求位置，按安装说明书进行操作、绕包绝缘带 A. 用绝缘橡胶包绕接线端子和线芯绝缘之间间隙，外面再绕包耐高温、抗电弧绝缘带 B. 在三相电缆芯分支套指管外包绕相色标志带。 1.2.6架空线架设 （1）作业工作前 A、现场施工责任人向进入本施工范围全部工作人员明确交代此次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制方法、危害环境对应预防控制方法、人员分工并签署(班组级)安全技术交底表。 B、 工作责任人负责办理相关工作许可手续,开工前做好现场施工防护围蔽警示方法，夜间施工，须有足够照明。 C、 现场施工责任人检验确定进入本施工范围全部工作人员正确使用劳保用具和着装符合安规要求,并率领进入作业现场。 D、在带电运行区域内或邻近带电区域内搭棚，应有可靠安全方法。 （2）场地勘察 A、沿线路调查勘察合理选择牵引场。 B、放线及牵引场地选择应满足设备运输、物资堆放及施工操作地方。 （3）展放导、地线及牵引场部署 A、牵引机顺线路出口方向和邻塔放线滑车仰角15俯角5。场地两侧相邻杆塔许可作紧线及过轮临锚操作且能满足规程、规范所要求锚线角和紧线角要求。 B、 放线及牵引场地部署宜考虑牵引机能部署在线路中心线上。 C、牵引机应根据现场实际情况合理部署。 （4）放线 A、放线盘及支架放置平衡稳定，转动灵活，制动可靠，有专员看护。B、每一杆（塔）上应悬挂滑轮，滑轮直径比导线直径应不少于10倍，并设专员监护。C、导、线不应三相同时展放，以免加大电杆侧压力轻易造成倒杆事故。D、导引绳展放先将导引绳运至放线段指定位置，用人力沿线路侧展放并经过放线滑车和导线连接。E、假如耐张段过长，可先将每捆导引绳分散放置在放线段指定位置，用人力沿线路展放。F、导、地线应从放线架线轴上方和导引绳连接，连接口应缠绕胶布，然后顺线行方向牵引展放。G、导、地线跨越棚架、路口、和繁荣路段时设专员看护。H、导、地线在展放过程中应匀速展放，如发觉磨损、断股等情况后应立即停止，处理后才可继续展放。I、导、地线被物体卡、挂时，排除人员应站在导线外角侧处理，不得直接用手推拉，预防导线伤人。J、人工展放时，领线人应由有经验人员担任，并随时注意前后信号，拉线人员应走在同一直线上，相互间保持合适距离。K、在邻近带电设备展放导、地线时，应保持足够安全距离，导、地线及牵引绳索和带电设备最小距离应符合对应电压等级要求。L、在邻近运行线路展放导、地线时，导、地线及牵引机具必需接地，预防感应电压伤人。M、在运行中线路下展放导、地线时，必需采取预防导线过牵引跳动和带电导线触碰方法。N、关键跨越导、地线临锚，应有预防导线脱落、滑跑双保险方法。O、导、地线展放到位后应立即适度收紧，不能影响行人及公共交通安全。1.2.7电气交接试验 A、电气交接试验按作业进度分次进行 B、试验关键器具、机械及工器具仪表 C、万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪，或单臂电桥、双臂电桥、2500V兆欧表、油耐压试验仪、温湿度计等。D.电源线、专用试验线、接地线、放电棒等 E.安全警示带、安全标示牌、围栏、绝缘手套、绝缘垫等2、检测调试方案电力安装施工质量检测、调试方案（1） 前期准备： 1）变压器安装施工图手续齐全，并经过供电部门审批资料。 2）应了解设计选择变压器性能、结构特点及相关技术参数等。（2） 设备及材料要求： 1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备相关技术资料文件，和产品出厂合格证。设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。 2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。（3）作业条件 1）变压器室内、墙面、屋顶、地面工程等应完成，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完成。受电后无法进行再装饰工程和影响运行安全项目施工完成。 2）预埋件、预留孔洞等均已清理并调整至符合设计要求。 3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完成。 4）和电力变压器安装相关建筑物、构筑物建筑工程质量应符合现行建筑工程施工及验收规范要求。当设备及设计有特殊要求时，应符合其它要求。（4）开箱检验： 1）变压器开箱检验人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检验，并做好统计。 2）开箱检验应依据施工图、设备技术资料文件、设备及附件清单，检验变压器及附件规格型号，数量是否符合设计要求，部件是否齐全，有没有损坏丢失。 3）根据随箱清单清点变压器安装图纸、使用说明书、产品出厂试验汇报、出厂合格证书、箱内设备及附件数量等，和设备相关技术资料文件均应齐全。同时设备上应设置铭牌，并登记造册。 4）被检验变压器及设备附件均应符合国家现行相关规范要求。变压器应无机械损伤，裂纹、变形等缺点，油漆应完好无损。变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。 5）变压器有没有小车、轮距和轨道设计距离是否相等，如不相符应调整轨距。（5）变压器安装： 1）变压器型钢基础安装 （a）型钢金属构架几何尺寸、应符合设计基础配制图要求和要求，如设计对型钢构架高出地面无要求，施工时可将其顶部高出地面100mm。 （b）型钢基础构架和接地扁钢连接不宜少于二端点，在基础型钢构架两端，用大于40X4mm扁钢相焊接，焊接扁钢时，焊缝长度应为扁钢宽度二倍，焊接三个棱边，焊完后去除氧化皮，焊缝应均匀牢靠，焊接处做防腐处理后再刷两遍灰面漆。 2）变压器联线 （a）变压器一次、二次联线、地线、控制管线均应符合现行国家施工验收规范要求。 （b）变压器一次、二次引线连接，不应使变压器套管直接承受应力。 （c）变压器中性线在中性点处和保护接地线同接在一起，并应分别敷设，中性线宜用绝缘导线，保护地线宜采取黄/绿相间双色绝缘导线。 （d）变压器中性点接地回路中，靠近变压器处，宜做一个可拆卸连接点。（6）变压器送电调试运行： 1）变压器交接试验应由当地供电部门有资质许可证件试验室进行。试验标准应符合现行国家施工验收规范要求，和生产厂家产品技术文件相关要求。 2）变压器交接试验内容。 测量线圈连同套管一起直流电阻，检验全部分接头变压比，三相变压器联结组标号，测量线圈同套管一起绝缘电阻，线圈连同一起做交流耐压试验，试验全部合格后方可使用。 3）变压器送电前检验 （a）变压器试运行前应做全方面检验，确定多种试验单据应齐全，数据真实可靠，变压器一次、二次引线相位，相色正确，接地线等压接接触截面符合设计和国家现行规范要求。 （b）变压器应清理，擦拭洁净。顶盖上无遗留杂物，本体及附件无缺损。通风设施安装完成，工作正常。消防设施齐备。 （c）变压器分接头位置处于正常电压档位。保护装置整定值符合要求要求，操作及联动试验正常。 （d）经上述检验合格后，由质量监督部门进行检验合格后，方可进行变压器试运行。 4）变压器空载调试运行 变压器空载投人冲击试验。即变压器不带负荷投入，全部负荷侧开关应全部拉开。试验程序以下： （a）全电压冲击合闸，高压侧投人，低压侧全部断开，受电连续时间应不少于10min，经检验应无异常。 （b）变压器受电无异常，每隔5min进行冲击一次。连续进行35次全电压冲击合闸，励磁涌流不应引发保护装置误动作，最终一次进行空载运行。 （c）变压器全电压冲击试验，是检验其绝缘和保护装置。但应注意，有中性点接地变压器在进行冲击合闸前，中性点必需接地。不然冲击合闸时，将造成变压器损坏事故发生。 （d）变压器空载运行检验方法： 关键是听声音进行分辨变压器空载运行情况，正常时发出嗡嗡声；异常时有以下儿种情况发生：声音比较大而均匀时，可能是外加电压偏高；声音比较大而嘈杂时，可能是芯部有松动；有滋滋放电声音，可能套管有表面闪络，应严加注意，并应查出原因立即进行处理，或是更换变压器。 （e）做冲击试验中应注意观察冲击电流、空载电流、一次二次侧电压、变压器温度等，做好具体统计。 5）变压器半负荷调试运行（a）经过空载冲击试验运行2428h，其时间长短视实际需要而定，确定无异常合格后，才可进行半负荷试运行试验。（b）将变压器负荷侧逐步投入，直到半负载时停止，观察变压器温升、一次二次侧电压和负荷电流改变情况，应每隔2h统计一次。（c）经过变压器半负荷通电调试运行符合安全运行后，再进行满负荷调试运行。6）变压器满负荷运行（a）继续调试变压器负荷侧使其达成满负荷状态，再运行10h观察温升、一次二次侧电压和负荷电流改变情况，每隔2h进行统计一次。（b）经过满负荷变压器试运行合格后，向业主（建设单位）办理移交手续。（7）产品保护1）变压器就位后，应采取有效保护方法，预防铁件及杂物掉人线圈框内。并应保持器身清洁洁净。 2）操作人员不得蹬踩变压器作业，应避免工具、材料掉下砸伤变压器。3）对安装电气管线及其支架应注意保护，不得碰撞损伤。4）应避免在变压器上方操作电气焊，如不可避免时，应做好遮挡防护，预防焊渣掉下，损伤设备。、质量、工期确保和控制方法1、确保质量目标技术组织方法企业质量方针是：优质、诚信，全力满足用户要求；创新、严管，努力争取超越用户期望。为全方面实现本工程各项质量目标，使工程各项质量目标在施工过程中便于考评和实施，对工程质量目标根据企业、项目部和施工队进行逐层分解，并分工序进行细化、量化：（1）、企业质量确保体系完善质量确保体系需要一个严密组织结构，需要各个部门协调工作，落实具体人员来完成质量监控任务。在本工程中,我企业将建立以质量部为关键工程质量检验小组，定时或不定时地对工地进行全方面质量检验，对施工质量进行全方面监控。切实做到施工质量责任到人，层层落实。（2）、企业质量确保架构质量是企业生命,一个企业尤其是施工企业,假如工程质量过不了关,那后果将不堪设想,“质量第一,用户至上”是我企业行动宗旨,不管工程大小,一直把工程质量放在首位。我企业在长久施工实践中建立了一整套较完善质量确保体系。我企业根据ISO9001质量确保模式建立了质量确保体系，它包含质量手册、程序文件、操作层次作业指导书和质量体系运行中多种质量统计。企业质量体系建立，极大地促进了企业质量工作有组织、有秩序开展，企业对每一项业务和每一项工程，坚持根据ISO9001标准严格管理每一个质量步骤，从协议控制、设计控制、文件和资料控制、采购控制、设备及过程控制，确保了每一项业务和每一项工程自始至终过程质量处于受控状态，为最终工程项目质量目标圆满实现奠定了可靠基础。同时严格控制采购管理，对采购计划进行审批确定后，再签署采购协议，到货时进行设备检验，必需时进行性能测试，确保将最适用产品应用到工程项目中。企业高度重视质量体系运行中产生质量统计搜集、保留和管理，对质量统计格式和从产生到归档管理细致、严格，使之能充足反应企业质量体系运行真实全貌，为不停开展质量改善活动提供了依据，也是实现工程项目质量可追溯性关键依据之一。（3）、项目质量管理1）、项目质量确保体系 依据工程实际需求，我企业建立工程项目标质量体系，并有效地运行于工程实施各个步骤和阶段，以确保工程质量目标实现。2）、质量确保架构图为了确保工程质量目标实现，项目将成立质量安全组，其组长和组员以下：组长：项目经理 副组长：质量安全主管 组员：质量员企业质量部工程部项目部质量安全组现场施工组现场技术组施工班组1.1、质量目标：工程项目部将依靠企业质量手册成功运作，确保该项工程达成合格。用户满意度达成98%以上。1.2、质量管理组织机构及关键职责： 1.2.1质量管理部门关键职责：A、项目经理关键职责：制订本工程质量方针和质量目标，负责本工程质量体系建立、运行。确保监理工程师指令能够落实实施，并支持该工程项目部质量管理机构能独立行使职能和权限。B、技术责任人关键职责：参与制订工程质量方针和目标，负责工程中全方面技术工作，帮助项目经了处理施工中技术问题。指导各施工小组技术工作，确保各分项工程满足设计图纸及规范要求。C、安质责任人关键职责：负责质量体系在本工程正常运行，帮助项目经理抓好工程安全及质量工作，立即掌握工程质量动态，分析质量趋势，采取对应方法。对发觉工程质量问题要立即采取方法。D、施工组长关键职责：负责实施项目部下达相关指令、文件。在工程中严格实施技术规范、国家标准和本工程技术方案。对出现质量问题负直接责任。1.3、质量管理方法1.3.1项目部依据企业负担整体施工任务，以“质量第一，百年大计”方针，全方面负责、统一协调，按期完成任务。安质组受项目部受权，督察各施工组完成质量目标，确保工程质量合格率。技术组依据整体质量目标，详核工程各部分图纸技术参数，指导各施工组按标准组织施工，立即处理技术问题。材料供给组按图纸要求和标准正确立即供给施工材料，严禁次品进入工地，把好原材料关。1.3.2加强对职员质量意识教育，组织学习施工规范。1.3.3 特殊工序作业人员需经专业培训，考试合格，持证上岗，确保特殊工序施工质量。1.3.4在施工过程中，不得私自更改设计，碰到问题应立即上报项目部。不然造成任何质量事故，按相关要求，追究其责任。1.3.5切实落实图纸会审，技术交底制度。1.3.6搞好施工方案制订和审批工作，要求各个施工组长对每个施工步骤操作方法，质量要求和安全方法，做到心中有数。1.3.7加强原材料及设备验收，领用材料必需确定是合格产品，持有合格证，并符合设计要求，不然要进行原材料检验工作，对代用施工材料要监理工程师同意后方可使用。各项材料出厂合格证、试验统计等文件齐全正确。1.3.8各施工小组责任人要认真填写各项施工统计，填写要立即正确，不得有乱涂、乱改现象。填完后立即上报项目部，以备查看。1.3.9建立，健全各项质量目标责任制，完善管理制度。1.3.10主动推广新技术、新材料、新工艺，努力提升质量和管理水平，创一流工程。1.4、施工工序管理要求1.4.1隐蔽工程转入下一道工序前，由项目部质检组验收合格后，再通知监理工程师检验确定后方可继续进行施工。1.4.2前后衔接分项（分部）工程，前项工程结束后由各施工小组上报安质组由组长确定达成质量标准后，再通知监理工程师前来验收，经验收合格，需经监理工程师在验收统计上签字后方能进行下一工序施工。1.5、质量关键部位控制方法依据工程特点，分析和估计在各方面存在有影响工程质量微弱步骤，应防患于未然，立即采取预防方法，实施于工程，以保工程质量。1.6、质量管理及检验标准1.6.1本工程施工中必需实施以下技术规范、标准：序号名 称文件编号1莱芜市钢城区教育局中小学空调采购安装及变压器扩容升级改造工程招标文件2莱芜市钢城区教育局中小学空调采购安装及变压器扩容升级改造工程C包第七章技术标准和要求3相关设备厂家说明书、出厂试验汇报及相关技术资料4相关设备厂家说明书、出厂试验汇报及相关技术资料5建筑电气工程施工质量验收规范GB50303-6电气装置安装工程质量检验及评定规程DL/T5161-7电力装置安装工程施工及验收规范8工程建设标准强制性条文（电力工程部分）9电力建设安全工作规程DL5009.1-；10质量 环境 职业健康安全管理手册和体系程序11危险原因辨识和评价表和重大危险原因清单12企业评价出重大危险原因/环境原因及管理方案、控制程序等13类似工程施工经验、事故教训及专题总结1.6.2按程序文件要求，对本工程材料供方进行资质评定。1.6.3 水泥生产厂家必需含有（建设单位要求）对应资质、生产能力。1.6.4本工程砂、石、水、水泥、钢筋、砼试块等必需按规范要求抽样或制备，到河南电力建设质量监督中心站认可质量检验部门进行检验。工程中使用材料和送检样品必需一致；样品应在监理工程师监督下取样和送检，其检验汇报送监理工程师审查。1.6.5本工程采购产品必需有完备产品合格证、材质证实书、检验汇报，并向监理工程师提供复印件。开工前应按施工验收规范要求制订水泥采购、运输、保管、使用等管理措施。1.6.6发觉不合格品要立即通知监理工程师，并做好隔离和妥善处理，作好书面统计。1.7、质量保修期质量保修期为二年，以工程完工验收合格交付使用后开始计算。2、确保工期目标技术组织方法工期计划及要求2.1.1计划工期：15天我企业将按招标人要求开、完工时间按时完成施工任务，本工程根据协议要求时间完成，于按各阶段里程碑进度计划要求实施各分部工程施工，确保工程完成完工
