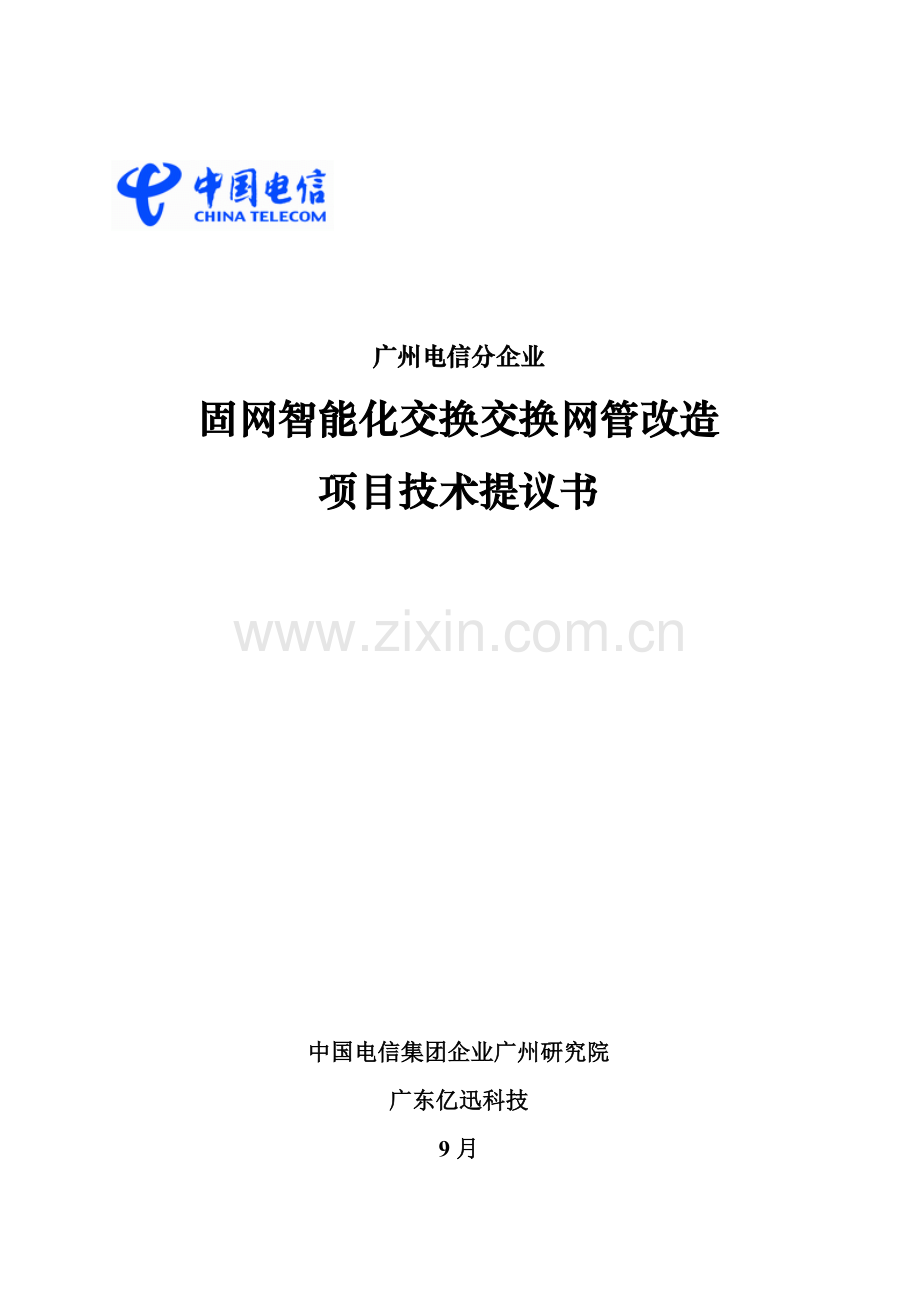

1、广州电信分企业固网智能化交换交换网管改造项目技术提议书中国电信集团企业广州研究院广东亿迅科技9月版权 中国电信集团企业广州研究院广东亿迅科技版权全部未经中国电信集团企业广州研究院广东省电信研究院书面同意,任何人不得将此文件内全部或是部分信息进行改变,复制,使用及泄露。本文档所用研究院及研究院产品名字是属于中国电信集团中国电信集团企业广州研究院广东省电信研究院商标和/或服务标志或是注册商标和/或服务标志。本文档提到其它产品及企业名字可能是各自全部者商标和/或是服务标志。全部权申明本文档中包含中国电信集团中国电信集团企业广州研究院广东省电信研究院保密信息只许可广东省电信广州分企业对意向书进行评定之
2、用。广东省电信广州分企业同意对这些信息保密,不对信息进行复制或泄漏给和评定无关其它人。版本信息日期版本说明作者/5/26V0.1初稿周玉珍 黄植勤/6/14V0.2初稿周玉珍/6/17V0.3初稿黄植勤/9/28V0.4修改稿黄植勤目 录第章 概述7. 系统背景7. 系统介绍7. 应用案例8. 设计依据9第章 NetMaster 固网智能化交换网管改造系统介绍10. 纳入管理及监控设备10. 实现功效10. 功效规范和需求10. 管理设备10. 管理功效11. 管理要求12. 系统特色及优势12. 系统特色12第章 广州电信企业固网智能化交换网管改造系统建设方案设计18. 系统目标18. 建设
3、标准19. 需求分析20. 广州电信分企业固网智能化网络及网管情况分析20. 固网智能化交换网管改造建设方案26. 系统软件结构27. 系统硬件配置28. 系统软件配置35. 固网智能化交换网管改造软、硬件配置总表35. 网络结构35. 网络连接及IP地址分配36. 网元(接入网)接入方案37. 外部接口方案38. 系统安全设计39第章 投资预算39. 预算编制说明39. 概述39. 编制依据39. 取费标准和计算方法40. 预算表格40第章 概述. 系统背景本文档描述了中国电信集团企业广州研究院/广东亿迅科技经过和广州电信分企业交流后对需求了解,也描述了对应于需求一个完整处理方案。系统目标是
4、能够满足广州电信分企业对目前中兴固网智能化改造网管需求,并能支持广州电信分企业未来固网智能化改造扩容后需求。固网智能化改造网管系统提供固网智能化改造后网络集中运行管理和设备维护手段,保障固网智能化电信业务网协调高效发展和稳定可靠运行,是中国电信运行维护部门对固网智能化网络进行管理和组织生产活动关键支撑系统。对广州电信分企业固网智能化交换网管改造,将固网智能化设备纳入交换网管系统管理,能够集中优异技术人才,经过网管系统对广州电信分企业固网智能化网络内全部电信设备进行实时监视、控制和操作,实现全网集中监控、集中维护、集中管理,有效地确保网路运行质量,提升人员、设备利用率,取得良好经济效益和社会效益
5、。. 系统介绍广东亿迅科技多年从事网管系统开发、维护工作,拥有强大开发队伍及完善售后服务体系。自成立以来已成功开发了:1、 NetMaster 当地电话网集中监控管理系统网管系统。a) 当地电话网集中监控管理系统NetMaster 1.0(1992年开发开发、1993年推出)b) 当地电话网集中监控管理系统NetMaster 3.1(1996年推出)c) 当地电话网综合网络管理系统NetMaster 98(1998年推出)d) 当地电话网集中监控管理系统NetMaster (推出)e) 当地电话网集中监控管理系统NetMaster Professional 2.0(推出)f) 当地网集中监控管
6、理系统NetMaster Professional 2.0(推出)2、 爱立信蜂窝移动通信网管系统(TBO)3、 广东省电信集中操作维护支持系统(OMSS)4、 接入网网管系统。5、 电信网络资源管理系统(Teleman)6、 112呼叫自动受理系统7、 DTS V2.0光传输设备(PDH)监控系统8、 动力环境监控系统等其中,NetMaster P2.0网管系统在全省广州、汕头等11个当地网得到推广应用,是广东省内使用范围最广交换网管系统。新版NetMaster P2.0系统是在NetMaster P2.0基础上,依据中国电信集团总企业颁布当地网集中监控管理系统补充技术要求,系统功效得到极大
7、增强,管理了PHS、接入网网络,和交换资源管理模块。现在该系统将在11个当地网升版、改造。广东亿迅科技是广东电信技术支撑单位,多年来一直负担广东省固定、移动电信网维护、人员培训和科研开发工作,建立了一套完善质量管理体系,并已取得ISO9001认证。现在研究院已经经过软件能力成熟度模型CMMI 3级评定工作。丰富网管软件开发经验和专业交换、PHS、接入网、固网智能化技术支持将使NetMaster 固网智能化 网管系统含有极高专业水准。NetMaster 固网智能化集中监控管理系统是研究院正在开发针对固网智能化网络管理运行支撑系统,估计全部系统在12月份全部开发完成。. 应用案例以下是和交换网管系
8、统相关应用案例:产品应用案例NetMaster Professiona 2.0(交换、PHS、接入网、交换资源)广州、汕头、湛江、阳江、云浮、清远、韶关、河源、潮州、揭阳、汕尾(正在工程实施)NetMaster Professional 2.0广州、汕头、湛江、阳江、云浮、清远、韶关、河源、潮州、揭阳、汕尾NetMaster OMSS广东省电信企业NetMaster 98()湛江、阳江、云浮、清远、韶关、河源、潮州、汕头电信分企业、揭阳、汕尾NetMaster 3.1湛江、阳江、清远、河源、潮州、汕头电信分企业、揭阳、饶平、番禺等市县局NetMaster 1.0湛江、汕头电信分企业、清远、南澳
9、、番禺、阳江、饶平、阳春等市县局. 设计依据此次设计方案依据下述文件进行:1) 中国电信软交换设备规范2) 中国电信SG技术规范3) 中国电信TG设备规范4) 中国电信AG设备规范5) 中国电信媒体服务器技术规范6) 中国电信IADMS技术规范7) 中国电信集团企业 当地网集中监控管理系统补充技术要求 (中国电信集团企业发文,基础定稿公布规范-0805)8) 中国电信集团企业当地电话网集中监控管理系统总体技术要求(V20)(中国电信集团企业发文,中国电信网络 212号)9) 邮电部电信总局当地网网管和集中监控系统总体技术要求(V10) (邮电部司局发文,电网交1996378号)10) 广东省当
10、地电话网集中监控管理系统功效技术规范书(V).811) 当地网电话交换维护规程12) 网管系统维护规程13) ITU-T M3000系列提议14) 邮电部邮部字1994142号通知“相关当地电话网发展和建设若干要求”第章 NetMaster 固网智能化交换网管改造系统介绍. 纳入管理及监控设备NetMaster 交换网管改造后,系统将增加管理及集中监控当地网内中兴企业固网智能化改造后新增加网络设备,其设备类型包含: l 中兴软交换设备l 中兴SHLR设备. 实现功效. 功效规范和需求1、实现功效基础满足中国电信集团企业相关规范:1)中国电信软交换网络管理规范(正在进行,研究院负责,估计.10完
11、成)2)广东电信固网智能化网管系统改造规范2、需求:1)广州当地网固网智能化网管需求(市电未提供,临时用规范初稿替换). 管理设备除了原来交换网管系统可管理设备外,系统将能管理管理域内固网智能化改造新增加设备(关键为中兴企业设备),可支持以下网元/设备管理: 1) 应用/业务层网元/设备a) 应用服务器b) 媒体服务器c) 集中数据库d) 认证服务器e) 业务计费服务器f) 网管系统g) 智能网SCP(业务控制点)2) 控制层网元/设备a) 软交换设备b) 路由服务器c) 软交换计费服务器3) 承载层网元/设备a) 专用路由器b) 专用以太网交换机c) 硬件防火墙4) 接入层网元/设备a) 信
12、令网关b) 中继网关c) 接入网关d) 综合接入设备5) 中兴SHLR. 管理功效系统提供以下管理功效:1) 拓扑管理2) 故障管理3) 性能管理4) 配置管理5) 操作维护管理6) 安全管理(包含分权分域管理)7) 系统管理. 管理要求性能应满足以下要求:1) 可靠性:保持系统软硬件稳定运行,当系统出现故障时,提供手段保障不影响网络业务。2) 实时性:确保立即反应网络情况。3) 可操作性:提供方便友好操作功效。4) 数据一致性:保持基础数据一致性。5) 一定存放能力:拥有对网络事件存放能力。. 系统特色及优势. 系统特色u 集成性对原有交换网管系统进行改造,改造后功效和NetMaster P
13、 2.0当地网集中监控管理系统有效集成,平滑过渡、共享软、硬件平台,有效节省投资。u 平台化 高扩展性网络管理平台:支持新网络类型或新管理对象快速接入。 强大业务支撑平台:能够快速适应业务。u 分布式系统采取多消息中心分布式体系架构,显著提升可扩展性和系统管理能力。u 技术优异1、 消息中心中间件技术2、 动态、基于配置接口技术3、 GIS技术4、 BO技术u 规范性满足中国电信集团企业颁布相关规范。遵从ITU-T M3000、TMF系列标准。u 高可扩展性1、 系统采取模块化、插件式软件架构。采取“总线插件”优异软件体系架构设计,关键服务模块作为一个统一平台,完成对数据分析、处理及通信,其它
14、各项服务和模块全部以插件形式进行上挂,对于业务不停更新电信运行商来讲是最为适合结构体系,充足表现了高扩展性系统特点。基于开放性系统体系架构,对于新机型接入、维护(市场)业务改变造成功效改变,只需增加对应处理模块就可快速实现。同时,NetMaster 固网智能化网管系统在系统设计上能确保全部功效增加全部可在线实现,无需暂停系统,从而实现系统功效平滑扩展。操作过程中也不会对原有系统功效造成影响。2、 经过配置快速适应管理对象升版NetMaster 固网智能化网管系统将和网元接口提炼成一独立网元接口层,经过动态、基于配置接口技术实现网元接入。在管理对象或北向接口升版情况下,NetMaster 固网智
15、能化网管系统可经过修改相关汇报分析描述配置脚本,快速适应升版带来改变。3、 消息中心a) TCP/IPb) 实时c) 支持分布式应用d) 支持异构环境4、 基于配置外部接口,灵活适应业务改变a) 已实现和97、IBSS、计费帐务系统等其它专业系统接口功效b) 全部外部接口接口协议,所实现业务功效经过配置实现。灵活适应接口协议改变和功效扩充。c) 接口内部实现功效交换机指令、业务实施结果分析自动完成。具体指令、结果分析基于配置,灵活扩充功效。u 高开放性1、 标准数据库查询语言(SQL)能方便从一个数据库平台转换到另一个数据库平台。2、 标准网络通信协议(TCP/IP)移植方便,支持异构环境3、
16、 多种机型统一命令接口代理、APIa、 NetMaster 固网智能化在各管理设备接口协议之上,屏蔽了多种设备协议、交互差异,对外提供统一、标准二次开发接口API,为业务层提供开放性接口。广州电信分企业信固网智能化网络用户只需了解相关业务指令,就能够经过调用简单接口API,完成相关业务功效开发。b、 对外提供统一、标准命令接口代理。用户只需经过必需安全验证,即可实现和设备交互,而无需了解各类管理设备接口协议转换具体细节。4、 消息中心系列APINetMaster 消息中心为多种异构环境下应用程序(用户)提供通畅快速实时消息转发通道:在分布式应用环境中,全部消息全部发至消息中心,然后消息中心依据
17、各用户预先登记需求转发对应接收用户。NetMaster网管系统为用户提供一整套连接消息中心,发送、接收消息API函数,便于用于使用其实现更为广泛业务功效。5、 NetMaster数据库表语义层6、 系统对外提供开放接口系统平台u 高可用性。在数据库故障情况下,确保告警实时监视、集中操作维护两类基础功效可用。u 高可靠性。系统能每七天7x二十四小时连续不间断工作,稳定性高,故障率低1、 网管系统软件已应用于广东省电信交换网络上,系统稳定可靠。2、 硬件设计上确保系统高可靠性。如:推荐数据库服务器采取双机热备份等。3、 软件设计充足考虑系统高可靠性。如:系统设计确保,服务器主机短期故障不会造成告警
18、和话务数据丢失。u 实用性NetMaster当地网集中监控管理系统全部功效全部起源于维护生产实际需要,确保系统功效高度使用。u 可维护性a) 软件设计确保系统自我维护b) 系统运行日志u 跨平台兼容全部主流UNIX平台a) SUN-Solarisb) IBM-AIXc) HP-UXd) SGI-IRIXe) RedHat Linuxu 安全性1、 充足利用UNIX内置安全特征2、 用户鉴权n 基于角色用户权限管理基于网管系统用户不一样使用角色,分配不一样操作权限。n 可控制用户操作区域以地理、管理区域确定用户有权限操作网络设备。n 可控制用户操作对象(资源)。管理对象(资源)包含:固网智能化网
19、络设备(资源)、网管系统设备(资源)。可针对具体用户,分配具体能操控对象(资源)。n 可控制用户所能操作设备指令可管理用户所能发送给管理设备指令。对于对软交换、SHLR网络影响较大指令,能够只将发送权限分配给含有较高等级操作用户。3、 系统操作日志统计以下两种类型日志。确保用户经过NetMaster网管所作一切操作,事后全部有据可查。n 命令日志n 操作日志u 管理设备接入端口灵活配置、负荷分担。NetMaster网管系统能够灵活配置通信服务器接入管理设备端口,多台通信服务器分担负荷。同时,当一台通信服务器出现故障时,能够快捷、方便将其端口转移到其它通信服务器上。已将硬件故障可能带来损失降低到
20、最少。u 多视角、全方位立体监视网络告警系统以多个方法立体展现交换网网络实时告警:列表(告警列表)、拓扑图(告警监视总图)、告警屏(告警灯)等。帮助用户实时全方面掌握交换网网络运行情况,提升维护效率。u 全网资源多视图展现以多个视图展示整个交换网网络资源情况,如从业务、中继、路由、信令、Qos等不一样角度,以网络拓扑图形式,让用户直观、全方面了解全网资源情况,加强资源管理。u 实现用户自定义报表功效u 高可维护性。系统含有完善本身监视和管理功效u 支持二次开发NetMaster网管系统提供系列二次开发API和平台,方便用户在此基础上深入开发满足本身要求功效。a) 消息中心APIb) 命令发送代
21、理APIc) 数据库语义层u 拓扑管理采取GIS技术u 网管中心经过现有DCN网连接各个软交换厂家网管系统,降低硬件投资第章 广州电信企业固网智能化交换网管改造系统建设方案设计. 系统目标固网智能化改造后交换网延承原来交换网全部功效,并增加其特有管理功效,改造后网络管理系统是中国电信管理网一个关键组成部分,对它建设完善和提升,必需从全网角度出发,坚持高起点、高要求。NetMaster 固网智能化交换网管改造目标是利用计算机实现自动集中电信网络管理,对电信网网元实时监控,对相关故障(告警)、性能(话务)、QoS等数据进行实时采集、动态分析及处理,并在存放数据基础上对其进行后期分析,以期找到网络中
22、存在不稳定原因并立即处理,达成最高通信服务质量,提升电信网运行效率和运行质量,减员增效,提升管理水平。现在,整个广州市市话网已由“广州市交换网管系统”统一管理,该系统已经涵盖了当地网现在所包含AXE、S1240、NEAX61E、NEC SIGMA、华为、朗讯、中兴等在内全部市话交换机型,使对全部交换机维护管理全部在统一平台上进行,有利于维护人员对交换机设备进行维护、管理人员对当地网进行宏观管理。所以需要将中兴设备纳入交换网管系统管理范围。1 满足广州电信分企业固网智能化改造后网络集中监控管理系统建设需求。2 优异性广州电信分企业经过固网智能化交换网管改造网络集中监控管理系统设计要符合ITU-T
23、 M3000系列提议,面向对象,分层管理。系统模型设计、软件结构和软硬件平台全部应采取目前主流技术,实现网管系统和运行管理系统融合,参考TMF功效模型,使新建系统真正做到面向业务、面向用户服务。3 实时性系统在完成各类实时功效时应确保系统反应实时性,包含实时故障监视、实时性能分析和操作维护等。4 安全性系统应含有统一且完善多级安全机制,以确保网管系统安全性。5 可用性应采取集中和分散相结合系统架构,提供高可用性,数据多重保护。6 可靠性避免因为单点故障影响整个系统正常稳定运行,避免关键信息丢失。7 可维护性系统应含有完善本身监视和管理功效。8 可操作性用户界面友好、直观,提供友好汉字图形操作界
24、面和在线帮助。9 开放性采取分布式开放结构,充足考虑和其它系统(97/IBSS系统、计费帐务系统、NO.7信令监测系统、其它各级网管系统等)接口。10 可扩展性系统软件设计采取模块化体系结构,新功效引入不影响原有功效模块,含有良好可扩展性。同时,系统容量可随硬件扩容和软件升级达成更高要求。. 建设标准1. 满足广州电信分企业固网智能化改造后网管系统建设项目提议要求2. 固网智能化交换网管改造网管系统改造方案,应考虑充足利用当地网集中监控管理系统原有资源,保护原有投资,经过提升硬件配置来提升设备性能,从而节省设备投资。3. 在原有DCN基础上,经过TCP/IP接入方法,采取以太网结构。4. 遵照
25、上述标准,此次网管系统建设工程应能够满足使用新版网管系统软件、接入相关管理对象,进行相关网管系统综合信息显示。. 需求分析. 广州电信分企业固网智能化网络及网管情况分析. 管理对象NetMaster 固网智能化管理对象包含以下厂家软交换设备1、 中兴软交换设备2、 中兴SHLR具体管理对象请参见 2.2.2管理设备节中所描述设备。. 广州当地网固网智能化交换网管改造网络结构情况广州市固网智能化交换网管改造系统总体网络结构. 广州当地网集中监控网管系统现行网络图NetMaster P2.0交换网管系统网络由网管中心局域网、当地DCN网、网元接入单元和区域维护工作站组成。网管中心局域网是系统关键部
26、分,承载网管关键服务部分,广州市电信交换网络网元经过当地DCN网接入到网管系统中。各系统共享数据库服务器、关键网络及其它设备。广州市电信固交换网管系统关键针正确管理及数据采集对象是广州市电信交换网网元、固网智能化改造后网内各软交换网元及SHLR;针对广州市电信交换网络各设备网元全部已通DCN网有利条件,广州市交换网管系统经过已经有DCN网,不一样接入方法把不一样地点网络设备、网元联接成一个整体。广州市电信网络网管中心可跨越广域网实现直接对设备端口操作。依据广州市交换网管系统交换机型实际情况,设计两种接入方法,具体网元接入方法请见后面章节:网元接入方案。广州当地网集中监控管理系统总体网络结构以下
27、图所表示广州当地网现行交换网管系统网络结构图. 广州当地网固网智能化交换网管改造后系统运行情况广州当地网固网智能化改造设备厂家网管系统是伴随广州软交换网试验、试商用、正式商用、固网智能化改造同时进行布署,在管理本厂家设备起到很好作用,但现在广州电信分企业网管工作已经向实现了集中维护管理,新型网络投入运行、市场环境改变及用户对电信服务要求提升,需要将新型网络设备集中到统一网络管理平台上 ,避免管理分散,深入提升广州电信分企业对当地网管理水平、提升对电信用户服务水平,广州电信分企业信局急需对原来交换网管系统进行固网智能化交换网管改造建设,方便对固网智能化后相关设备进行有效管理。. 广州当地网交换网
28、管系统关键硬件情况广州电信分企业目前网管系统软、硬件配置汇总表如以下所表示:系统软、硬件配置汇总表序号设备类型型号配置数量备注硬件主用数据库服务HP 9000 RP74104CPU(750MHZ,PA8700),8GBMEM,2*36GBHD,2*FC Switch1作为主数据库服务器磁盘阵列HP VA711015*146GB,2*FC Switch1交换网管系统改造后3备用数据库服务器HP 9000 RP74104CPU(750MHZ,PA8700),8GBMEM,2*36GBHD,2*FC Switch1通信服务器HP 9000 rp24301cpu,512mem,2*36gb mirro
29、r disk20交换网管系统改造后服务器数量5IBSS/97接口机HP 9000 rp54302cpu(875mhz),2GBMEM, 2*36GBdisk2利旧7接口机磁盘阵列HP VA71103*146GB,2*FC Switch1交换网管系统改造新增8Web及步骤管理服务器Dell PowerEdge 26502*至强 2.8GHz/NetCard/2GB Memory/36GB HD/17寸显示器/WIN SREVER /带基础安装/光驱/软驱/三年服务/键盘/鼠标/冗余电源1利旧9前台维护工作站Dell GX270P4 2.26GHz/512MB/NetCard/40GBHD/17S
30、amsung 173s TFT Display/音箱/WinXp专业/基础安装/可立可卧机箱/软驱/光驱/三年服务/键盘/鼠标12网管中心:27台P4 2.26GHz/512MB/NetCard/40GBHD/17Display/音箱/WinXp专业/基础安装/可立可卧机箱/软驱/光驱/三年服务/键盘/鼠标30市区每区:2*9=18台每郊市:3*4=12台10备份和恢复工作站Dell PrecisionTM450至强 2.4GHz/512MB/NetCard/2*146GBHD/17Display/音箱/WinXp专业/基础安装/可立可卧机箱/软驱/光驱/三年服务/键盘/鼠标)1利旧11数据备
31、份和恢复1、 数据备份Mo刻录机2、 备份刻录光盘Sony S551 SCSI 5.2GB 5寸/SCSI ADAPTEC AHA-2940/线/ Sony5寸5.2GB MO光盘利旧12终端服务器Digi 8/16口(8/16口终端服务器)108软件1交换网管系统软件NetMaster Professional 2.012Sybase数据库软件For HP UX 11i1、 Sybase 12.1;2、 ASE DB X-Ray Option13自定义报表及Web公布工具Business Objects 5.1.2Business Objects 5.1(汉字版)infoview/WebIn
32、telligence/ BusinessObjects/Designer/Supervisor14备份工具HP OpenView Backup software1) OV data protector openfile sever v.9 LTU2) OV data protector online ext unix LTU1. 广州当地网集中监控管理系统使用硬件情况分析n 数据库服务器情况分析经对广州电信分企业数据库服务器观察,在系统运行比较繁忙时候,CPU和内存方面能够满足要求。n 磁盘阵列情况分析现在广州电信分企业主备用数据库服务器使用磁盘阵列为HP VA7110阵列,15*146GB,
33、广州要求采取Raid0+1模式,从运算和存放角度,容量不能满足要求。IBSS自动施工接口机服务器使用磁盘阵列HP VA7110,4*146GB。提议共享IBSS接口机磁盘阵列HP VA7110,增加存放设备硬盘,而且提议提升阵列访问I/O。具体分析请参见3.4.2.2 数据库存放设备-磁盘阵列n 通信服务器情况分析现在广州电信分企业使用通信服务器为20台HP 9000 rp2430,分别作为交换网络、PHS、接入网,和交换资源管理服务器。接入固网智能化网络管理后,不能满足要求,提议新增通信服务器;需要通信服务器要求具体分析请参见3.4.2.3 通信服务器情况分析n IBSS自动施工接口机情况分
34、析97自动施工接口机功效是对97/IBSS工单进行处理,关键进行通信和计算。广州电信分企业现在使用97/IBSS自动施工接口机是2台HP 9000 rp5430,从运算和通信角度,已经满足现在业务需要。n 工组站情况分析已经有工作站配置已经能够满足需要,不过需要增加工作站数量。. 固网智能化交换网管改造建设方案为实现广州电信分企业固网智能化交换网管改造建设项目标实际生产需求,研究院将在NetMaster Professional 2.0当地网集中监控管理系统基础上,针对广州电信分企业具体情况作针对性定制开发,为广州电信分企业提供满足其生产需要广州当地网包含能对固网智能化设备管理交换网管系统。.
35、 系统软件结构广州电信分企业NetMaster 固网智能化交换网管改造后网管系统后台服务层采取稳定、安全可靠UNIX操作系统为软件运行平台,支持包含SUN-Solaris、IBM-AIX、HP-UX、SGI-IRIX、RedHat Linux在内流行UNIX平台,含有良好移植性;以现在最流行TCP/IP为网络通信协议,极方便和其它系统连接。前台维护界面采取流行、易于操作Windows Professional/XP操作系统,用户界面友好、直观,操作方便。全部网管软件共享数据库服务器,以业界流行数据库管理系统SYBASE Adaptive Server作数据库平台,含有强大数据处理能力。广州电信
36、分企业交换网管系统采取开放式体系结构,下图具体说明NetMaster 固网智能化交换网管改造后网管系统应用软件和采取支撑软件及相关协议:集中操作维护性能管理故障管理配置管理安全管理局数据管理用户数据自动录入Web发布拓扑管理系统维护管理故障处理经验库自定义报表Windows(Windows Professional/Windows XP)SOCKET(TCP/IP)应用程序服务进程(数据采集、适配、分析、应用服务、对外接口等)UNIX(SUN-Solaris、IBM-AIX、SGI-IRIX、HP-UX、RedHat Linux)Sybase Adaptive ServerWeb Server
37、UNIX(SUN、IBM、SGI、HP、Intel)Windows Server (NT4.0 Server)图2 NetMaster 固网智能化交换网管改造软件结构示意图. 系统硬件配置作为需确保7*24不间断实时监控系统,服务器稳定性是当地往集中监控管理必需考虑关键步骤。同时,作为直接面向交换网、软交换网、SHLR网络操作平台,系统安全性必需得到确保。为确保广州电信分企业改造后交换网管系统稳定性和安全性,对于网管系统关键数据库服务器和通信服务器,设计采取安全、稳定可靠UNIX平台。为保持良好售后服务和支持,提议采取业界流行UNIX平台。在经过提升硬件配置来提升设备性能同时,此次广州电信分企
38、业固网智能化网管系统改造方案,也尽可能考虑利用现有硬件设备,从而节省设备投资。现有服务器负荷快速加重,不能满足业务发展需求。所以需要增加部分服务器设备。依据广州电信分企业现有网管系统软、硬件具体情况,具体硬件配置方案见随即分析。. 数据库服务器现在数据库服务器采取2台HP9000 RP7410服务器和一台HP VA7110磁盘阵列组成双机热备份方案。配置情况为:HP 9000 RP7410: 4CPU(750MHZ,PA8700),8GBMEM,2*36GBHD,2*FC Switch。两台数据库服务器分别用作数据库服务,仍采取双机热备份方案。依据广州电信分企业实际情况和固网智能化改造后网络接
39、入要求,提议:利旧使用原有数据库服务器:HP RP7410. 数据库存放设备-磁盘阵列新交换网管系统改造后主备用数据库服务器使用磁盘阵列VA7110硬盘槽位已经加满(15*146GB),根据广州Raid0+1要求,实际只能使用50%左右存放空间,在此基础上管理固网智能化改造网络,存放空间需要继续扩容。能够级联提供给IBSS接口机服务器磁盘阵列(VA7110 Dual Cntl, 1024MB Cache 4146GB硬盘),已向HP企业求证,两个阵列采取级联方法,在技术上不仅没有问题,而且还能提升阵列使用性能。不过两个阵列级联后,同时有四台主机连接访问阵列,需要对原有2个8口SAN SWITC
40、H进行扩容,提议扩为2个16口SAN SWITCH。将其中一个有空槽位磁盘阵列插满,增加硬盘11*146GB。增加硬盘数据分析依据以下:n 数据库磁盘阵列所需空间估算依据交换网管系统布署实际经验看,影响磁盘阵列容量估算关键原因为话务数据库表和历史告警,命令操作统计表。对于改造后网管系统,话务数据库表、历史告警表、命令操作统计表一样是关键影响磁盘阵列容量关键原因,加上改造后网络特点,数据业务统计如QoS统计数据也是影响磁盘阵列容量一个关键原因。根据软交换网管规范要求和固网智能化改造设备厂家提供参考数据,磁盘阵列容量估算以下:厂家内容话务数据告警数据操作日志性能告警数据业务工单中兴SHLR单月容量
41、1.54G/月0.5G/月0.62G/月0.14G/月25G/月保留时长24月12月12月12月12月累计容量37G6G7.5G1.68G300G中兴单月容量1.84G/月0.6G/月0.7G/月0.184G/月保留时长24月12月12月12月累计容量44.16G7.2G8.4G2.2G总数据容量400G索引空间75G日志空间12.5G配置数据空间200G空间冗余200G总存放空间容量约870G总结:考虑到磁盘阵列上运行性能等要求和以后北电软交换布署,提议将另外一台7110插满,增加11*146GB磁盘. 通信服务器(采集机)通信服务器(采集机)是NetMaster 交换网管系统关键服务设备。
42、它负责本系统和全广州电信分企业交换、软交换、SHLR、PHS网络网元通信,即时存放管理设备输出数据。完成数据处理,并把处理后数据保留到数据库。同时,网管系统其它关键服务程序也运行在通信服务器上。网管系统对通信服务器硬盘容量和I/O通道吞吐能力要求较高。关键须从以下多个方面考虑通信服务器配置。1、 服务器CPU处理能力。通信服务器是网管系统关键硬件,几乎全部网管系统服务程序全部运行在通信服务器上。提升通信服务器处理能力,是提升网管系统性能最为直接有效手段。2、 服务器内存。内存决定网管服务程序运行效率。合理内存配置,将确保通信服务器服务程序能直接使用内存完成数据处理,降低硬盘交换区使用频率,从而
43、提升网管系统运行效率。3、 服务器IO吞吐能力。通信服务器接收交换机端口输出汇报,并将汇报存放在当地硬盘上。优异服务器IO性能,将降低网管系统服务进程IO等候时间,提升网管服务程序运行效率,从而提升网管系统整体性能。4、 服务器硬盘容量。交换机全部输出汇报,全部直接存放在网管系统通信服务器上。服务器硬盘容量,决定了NetMaster P2.0 交换网管系统能存放多长时间交换机原始汇报。依据广州电信分企业实际情况,提议:新购1台通信服务器HP 9000 rp3410,用于中兴软交换、SHLR网元接入,实现中兴软交换设备及SHLR关键接入模块功效。具体配置方案提议为:HP rp3410-4 PA8
44、800 2*1.0GHz,4GB Memory,容量(2*146 GB)全部能满足广州市固网智能化网管系统要求。n 通信服务器所需磁盘空间估算所需有效磁盘空间大小 = 操作系统需要空间 +固网只能化设备原始数据保留指定时间内内容需要存放空间依据以往我们对广东省内在用交换网管系统所保留原始数据和数据库数据大致百分比统计结合数据库容量估量表,作出通信服务器存放容量估算表: 广州市电软交换、SHLR接入通信服务器存放空间容量估量算表:厂家内容话务数据告警数据操作日志性能告警数据中兴软交换数据库容量1.84G/月0.6G/月0.7G/月0.14G/月原始数据容量1.84G/月*1.60.6G/月*1.60.7G/月*1.50保留
