机械加工行业质量检验技能培训综合手册.doc

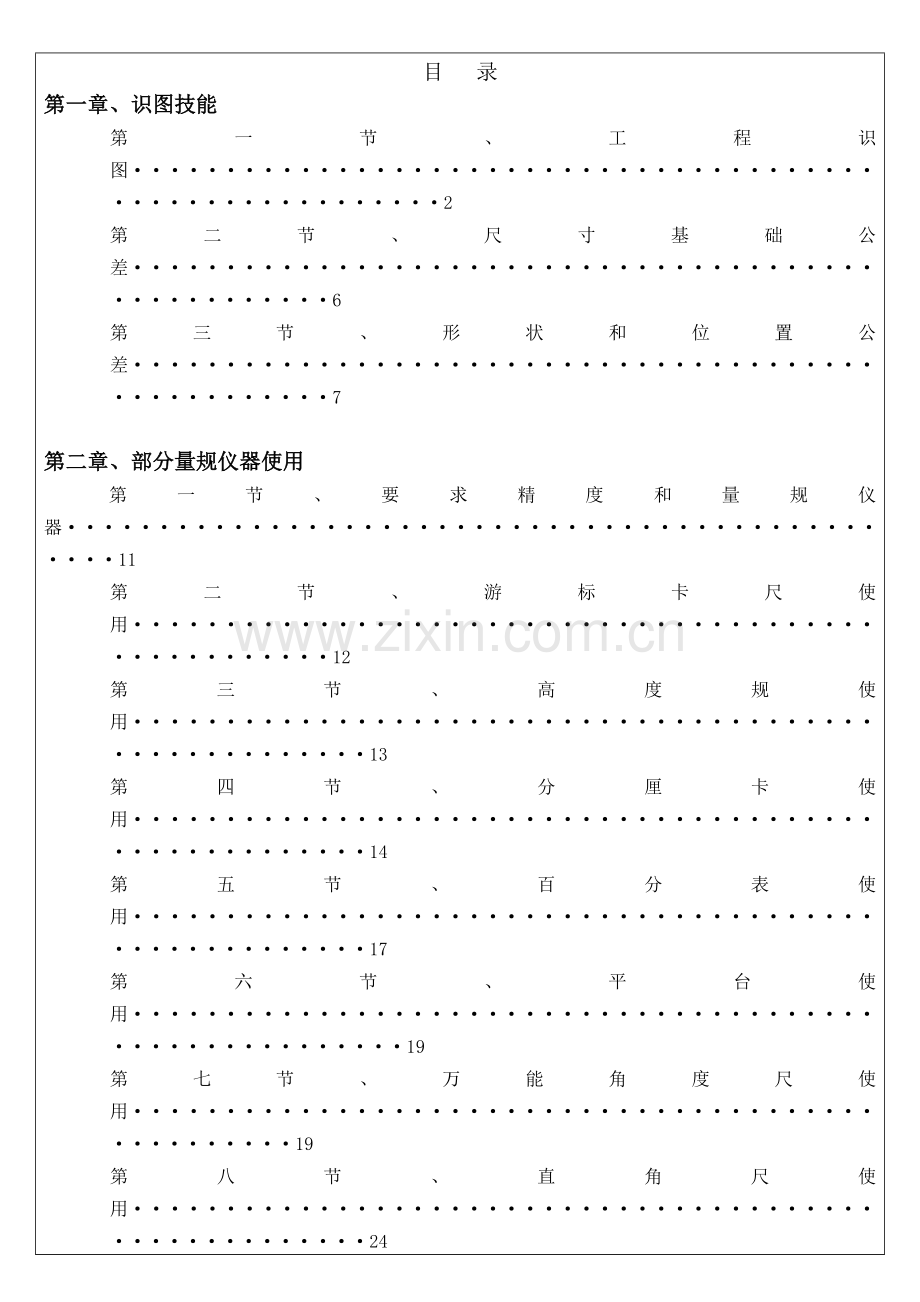

编号：BI-003版本：A/1页次：1/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册目 录第一章、识图技能第一节、工程识图2第二节、尺寸基础公差6第三节、形状和位置公差7第二章、部分量规仪器使用第一节、要求精度和量规仪器11第二节、游标卡尺使用12第三节、高度规使用13第四节、分厘卡使用14第五节、百分表使用17第六节、平台使用19第七节、万能角度尺使用19第八节、直角尺使用24第九节、V型块使用24第十节、牙规使用24第十一节、扭力计使用25第十二节、投影仪使用25第三章、 检验标准第一节、检验方法27第二节、金属件及其加工品质标准27第三节、喷油品质标准31第四节、包装材料品质标准34第四章、检验方法第一节、披锋检验方法35第二节、直线度检验方法37第三节、平面度检验方法38第四节、平行度检验方法39第五节、垂直度检验方法41第六节、同轴度检验方法42编号：BI-003版本：A/1页次：2/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册第一章 识图技能第一节、工程识图1、体投影体投影，实质上组成该体全部面投影总和。利用点、线、面投影规律，就能够分析体投影（以下图1-1）。平面ABCD和平面EFGH全部是水平面，平面AEFB和DHGC全部是正垂面，这四个正面投影全部积聚成直线。前后两个平面BFGC和AEHD分别为侧垂面和正平面，其正面投影重合线框bfgc(aehd)。在水平投影中abcd和efgh反应实形，abfe,dcgh和bfgc含有类似性，aehd则积聚为一直线。 图1-1：体三面投影 图1-2：体三视图2、投影和三视图视图：就是将产品向投影面投影所得图形。投影面上投影和视图，在本质上是相同。工件在三个基础投影面上所得三视图分别称为：主视图：由前向后投影，在V面上所得视图。图1-1所表示俯视图：由上向下投影，在H面上所得视图。图1-1所表示左视图：由左向右投影，在W面上所得视图。图1-1所表示三投影面展开后，平面体三视图图B所表示。依据投影分析，三视图之间有两个关键对应关系，即：（1） 之间度量对应关系编号：BI-003版本：A/1页次：3/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册 从图2-2能够看出，主视图能反应物体长度和高度，俯视图能反应物体长度和宽度，左视图能反应物体高度和宽度，所以：主视图和俯视图长度相等；主视图和左视图高度相等；俯视图和左视图宽度相等；这就是所三视图在度量对应上“三等”关系。（2） 图之间方位对应关系物体有上、下、左、右、前、后六个方位，图2-3，三视图之间也反应了物体六个方位对应关系：主视图反应了物体上、下和左、右方位；俯视图反应了物体左、右和前、后方位；左视图反应了物体上、下和前、后方位。 图2-3：三视图方位对应关系3、视图视图关键用来表示产品外部结构形状。视图分为基础视图、斜视图、局部视图和旋转视图。（1）基础视图当产品形状比较复杂时它六个面形状可能全部不相同。为了清楚地表示产品六个面形状，需要在已经有三个投影面基础上，再增加三个投影面组成一个正方形空盒；组成正方形六个投影面称为基础投影面。当产品正放在正方形空盒中，将机件分别地向这六个投影面进行投影，得到六个基础视图。除上面三个视图外，其它三个视图是：从右向左投影，得到右视图；从下向上投影，得到仰视图；从后向前投影，得到后视图。六个投影面展开方法，图3-1。正投影面保持不动， 图3-1:六个基础投影面及其展开编号：BI-003版本：A/1页次：4/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册其它各个投影面如箭头所指方向，逐步展开到和正投影面在同一个平面上。展开后视图位置图3-2所表示。当六个基础视而不见图位置，图3-2部署时，一律不标注视图名称。六视图投影对应关系：j六视图度量对应关系，仍保持“三等”关系，即主、左、后、右视图等高；左、右、俯、仰视图等宽；主、后、俯、仰视图等长。k六视图方位对应关系，除后视图外，其它视图在“远离主视图”一侧，均表示物体前面部分。图3-2：六个基础视图（2）第三角度法j三个相互垂直投影面V，H，W，将W面左侧空间划分为四个区域,按次序分别称为第一角、第二角、第三角、第四角，图3-3所表示。比如将产品放在第一角中，使机件处于观察者和投影面之间进行投影，这么得到视图，称为第一角度法。另一个方法是将产品放在第三角中，假设投影面是透明，使投影面处于观察者和机件之间进行投影，这么得到期视图，称为第三角度法，图3-4所表示。 图3-3：四个角 图3-4：三视而不见图形成编号：BI-003版本：A/1页次：5/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册 k第三角度法中三视图三视图形成按第三角度法，将物体放在三个相互垂直透时投影面中，就象隔着玻璃看东西一样，在三个投影面上将得到三个视图（图3-4）：以前向后投影，在正平面V上所得到视图，称为前视图。从上向下投影，在水平面H上所得到视图，称为顶视图。从右向左投影，在侧平面W上所得到视图，称为右视图。（3） 剖视图 当产品内形比较复杂时，在视图上就会出现很多虚线，这么给看图和标注尺寸全部带来了不便，所以，为了清楚地表示产品内部结构形状，用将产品剖视方法来表示。 用一剖切平面，经过产品对称中心线，把产品剖开，将处于观察者和剖切平面之间部分移去，而将其它部分向投影面投影，这么得到图形叫做剖视图，简称剖视。 产品剖视图分为：全剖视图、半剖视图、局部剖视图。 A、用剖切面把产品完全剖开后所得到剖视图称为全剖视图。 B、当产品含有对称面时，在垂直于对称平面投影面上投影，以对称中心线为界，二分之一为剖，二分之一为视图，这种剖视图称为半剖视图。 C、用剖切平面局部地剖开产品所得剖视图，称为局部剖视图。（4） 剖面图 用剖切平面将产品某处切断，仅表示出断面图形，此图形称为剖面图，简称剖面。4、工程图纸上常见记号 用于图纸上记号有很多，下表仅说明部分常见记号定义，这些记号均以JIS为基础。记号定义记号定义E直径 基准 R半径 第三角度法 C倒角 B S披锋面 X Y Z座标 ( )参考寸法 S E球面 m a x最大 角度单位 (度/分/秒) m i n最小 t板厚 起点记号 直线度倾斜度平面度位置度真圆度同轴度垂直度对称度平行度全跳动圆跳动面轮廓度编号：BI-003版本：A/1页次：6/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册第二节、尺寸基础公差制品尺寸公差为其它企业公称部品尺寸公差，如表1所表示。一般尺寸是指电镀部分标准上为电镀后尺寸，若制造上有明确指定，作为电镀前尺寸亦可另外，喷油部分为处理前尺寸。表1 制品尺寸公差单位：mm加工方法基础尺寸区分金属切削板金溶接6以下K0.20K0.30K0.706以上10以下K0.20K0.4010以上50以下K0.30K0.70K1.5050以上180以下K0.45K1.00180以上5010以下K0.60K1.50K3.50500以上1000以下K0.80K2.001000以上以下K1.00K2.50K5.50以上K1.50K3.00表2 一般尺寸公差单位：mm加工方法基础尺寸区分金属切削板金溶接6以下K0.10K0.20K0.506以上10以下K0.15K0.2010以上50以下K0.15K0.30K1.0050以上180以下K0.20K0.40180以上5010以下K0.30K0.60K2.00500以上1000以下K0.50K1.001000以上以下K0.70K1.60K4.00以上K1.00K2.00适用加工方法：冲压加工：在使用专用模进行外形冲压、开孔、压模、折弯等适用，适适用于精密冲压。板金加工：切断、折弯、压模等通用模加工和手工加工适用。熔 接：电焊熔接瓦斯焊接等加工适用。例：金属上开孔，、折弯及焊接加工，可依据以下要求：（1） 在孔直径及位置“切削”加工，可依据冲压标准检验。（2） 在孔间距、折弯尺寸，冲压加工可使用板金标准。（3） 于焊接部分尺寸，可使用“熔接”基准检验。编号：BI-003版本：A/1页次：7/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册第三节、开状和位置公差几何要素：组成零件几何特征点、线、面，简称要素。形状误差：零件上被测要素实际形状对其理想位置变动量。形状公差：形状误差最大许可值。位置误差：零件上被测要素实际位置对其理想变动量。位置公差：位置误差最大许可值。 1、形状和位置公差名称及符号种 类公 差名 称记 号形 体形状公差直线度单独形体平面度真圆度圆柱度线轮廓度单独形体或关连形体面轮廓度位置公差定向平行度关连形体垂直度倾斜度定位同轴度对称度位置度跳动圆跳动全跳动注：单独形体是指和其它毫无相关连而要求形体，关连形体是和其它相关连形体。编号：BI-003版本：A/1页次：8/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册2、形位公差标注内容及相关符号含义备注：包容条件应用于大小可变几何特征。对于最大包容条件（，即 MMC），几何特征包含要求极限尺寸内最大包容量。在 MMC 中，孔应含有最小直径，而轴应含有最大直径。对于最小包容条件（，即 LMC），几何特征包含要求极限尺寸内最小包容量。在 LMC 中，孔应含有最大直径，而轴应含有最小直径。假如不考虑特征尺寸（，即 RFS）则意味着几何特征能够是要求极限尺寸内任意大小。符号意义M最大实体状态L最小实体状态S不管特征大小P廷伸公差带E包容标准（单一要素）50理想正确尺寸基准目标编号：BI-003版本：A/1页次：9/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册4、本企业常见形状和位置公差标注示例名称误差形式代号标注示例文字说明示例直线度t为在给定平面内直线度分差A线直线度误差小于0.01Et是在任意方向直线度公差E20f7 轴线直线度误差大于E0.01 平面度t为平面度公差A面平面度误差小于0.01真圆度t为圆度公差，t=R(max)-R(min)E16g6圆度误差大于0.003圆柱度t为圆柱度公差，t=R(max)-R(min)E6g7圆柱度误差小于0.005垂直度t为平面对平面垂直度公差端面B对基准面A垂直度误差小于0.03编号：BI-003版本：A/1页次：10/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册形状和位置公差标注示例名称误差形式代号标注示例文字说明示例平行度T为平面对平面平行度公差A面对B面平行度误差小于0.01t为平面对轴线平行度公差平面B对E20H8轴线平行度误差小于0.03同轴度t为同轴度公差A轴线对B轴线同轴度误差小于E0.01位置度E20轴线对A、B、C面位置误码率差小于E0.1编号：BI-003版本：A/1页次：11/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED QC 技 能 手 册第二章、部分量规仪器使用 对于QC员除需要一定检验知识之外，还要全方面了解量规仪器，依据检验规格，要求精度，方便程度合理地选择量规仪器。第一节、 要求精度和量规仪器我们想测物体重量时，要选择能够测出这个物体重量测量器。比如：测量体重时，可用单位为0.5kg体重计,但用这个体重计测一个0.4kg重量时,指针会几乎不动，即使动了在0.5 kg刻度上也读不出0.5 kg左右重量。所以要测一个0.4kg重量就需1g或5g为刻度秤。选择测量器最理想方法是要选择可读出比要求精度小一个位数测量器，但依据实际测定能够读出比要求精度大5倍或2倍精度也有可能，（比如：0.1mm为要求精度时能够选择能确定0.02mm或0.05mm精度测量器）。下表是长度测量时所用量规仪器：外侧测量公差（mm）0.001 0.005 0.01 0.02 0.04 0.05 0.1 0.2 0.3 0.4 0.5 1.0 2.0量规仪器 |三次元 |投影仪 |分厘卡|数字分厘卡|百分表|千分表|高度规| 卡尺 |卷尺 内侧测量公差（mm）0.001 0.005 0.01 0.02 0.04 0.05 0.1 0.2 0.3 0.4 0.5 1.0 2.0量规仪器 |三次元 |投影仪 |分厘卡| 卡尺 量规仪器表示符号符号量规仪器名称符号量规仪器名称符号量规仪器名称KC卡尺GD高度规SG塞规KG块规SC塞尺CZ粗糙度样块TE台座QY牙规BC磅类ZJ直角尺BF百分表FL分厘卡WN万能角度尺、分度尺PT平台VCV型导磁块RGR规NL扭力计、拉力计TY投影仪FM砝码XYZ三次元PM平面平晶DK刀口尺SZ针规SY其它编号：BI-003版本：A/1页次：12/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册第二节、游标卡尺使用 1、游标卡尺利用游标原理对两测量面相对移动分隔距离进行读数测量器具。游标卡尺（简称卡尺）。游标卡尺能够测量产品内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。 游标卡尺依据其结构可分单面卡尺、双面卡尺、三用卡尺等。（1）面卡尺带有内外量爪，能够测量内侧尺寸和外侧尺寸（图1-1）。（2）双面卡尺上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。（3）三用卡尺内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形测量面，用于测量外尺寸；尺身后面带有深度尺，用于测量深度和高度（图1-3）。（4）标卡尺读数原理和读数方法为了掌握游标卡尺正确使用方法，必需学会正确读数和正确操作。游标卡尺读数装置，是由尺身和游标两部分组成，当尺框上活动测量爪和尺身上固定测量爪贴合时，尺框上游标“0”刻线（简称游标零线）和尺身“0”刻线对齐，此时测量爪之间距离为零。测量时，需要尺框向右移动到某一位置，这时活动测量爪和固定测量爪之间距离，就是被测尺寸，见图1-4。假如游标零线和尺身上表示30mm刻线恰好对齐，则说明被测尺寸是30mm；假如游标零线在尺身上指示尺数值比30mm大一点，应该怎样读数呢？这时，被测尺寸整数部分（为30mm），如上所述可从游标零线左边尺身刻线上读出来（图中箭头所指刻线），而比1mm小小数部分则是借助游标读出来（图中所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具共同特点。由此可见，游标卡尺读数，关键在于小数部分读数。 图1-4：游标卡尺测量尺寸游标小数部分读数方法是首先看游标哪一条线和尺身刻线对齐；然后把游标这条线次序数乘以游标读数值，就得出游标读数，即游标读数=游标读数值X游标对齐刻线次序数编号：BI-003版本：A/1页次：13/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册游标卡尺读数时可分三步：A、先读整数看游标零线左边，尺身上最靠近一条刻线数值，读出被测尺寸整数部分；B、再读小数看游标零线右边，数出游标第几条刻线和尺身数值刻线对齐，读出被测尺寸小数部分（即游标读数值乘其对齐刻线次序数）；C、得出被测尺寸把上面两次读数整数部分和小数部分相加，就是卡尺所测尺寸。（5） 注意事项A、清洁量爪测量面。B、检验各部件相互作用；如尺框和微动装置移动灵活，紧固螺钉能否起作用。C、校对零位。使卡尺两量爪紧密贴合，应无显著光隙，主尺零线和游标尺零线应对齐。D、测量结束要把卡尺平放，尤其是大尺寸卡尺更应该注意，不然尺身会弯曲变形。E、带深度尺游标卡尺，用完后，要把测量爪合拢，否侧较细深度尺露在外边，轻易变形甚至折断。F、卡尺使用完成，要擦净上油，放到卡尺盒内，注意不要锈蚀或弄脏。第三节、高度规使用1、结构（图1-1） 图1-1：表盘式高度规结构2、使用方法及读数（1）使用方法A 用酒精清洗测量表头，按点检项目逐一点检百分表；B 将杠杆百分表和高度规相配合，即安装于高度规测量脚上；C 依据测量需要，通常将表针转动0.15mm处可，这时下降高度规测量脚，使表头和平台编号：BI-003版本：A/1页次：14/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册相接触，表针指至“0”位置，高度规同时调“0”，然后上升测量脚，使表头和被测物相接触，表针指至“0”位置，高度规读数要测量数。（2）读数方法A把划线器测定面对准测定物基准面,然后按上升、下降计数器再起动按钮，调为0（指针读数板和针位置也调到0）。B把划线器移到测定点，依据计数器显示和刻度板上针位置确定其移动量。 * 上升方向时指针向右移动，下降方向时向左移动。例1：计数器表示28指针向右移动，并超出了0，所以值为: 28+0.04=28.04mm.例2：计数器表示28但指针向左移动，也没超出0，所以值为: 28-0.04=27.96mm.（3）注意事项A读刻度时，刻度高度和眼睛要保持水平线。B划线器和夹子之间不能有松动。C移动时不能握住主轴部。D底座基准面或划线器爪部有伤痕时，立即进行补修，但必需要委托补修专门店。（严禁外行人补修）E计数器有异常时，须停止使用，并进行补修。第二节、 分厘卡使用1、 结构（图1-1）图1-1：分厘卡结构编号：BI-003版本：A/1页次：15/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册2、使用方法及读数（1）使用方法 A 依据要求选择合适量程分厘卡。B 清洁分厘卡尺身和测砧。C 把分厘卡安装于分厘卡座上固定好然后校对零线。D 将被测件放到两工作面之间，调微分筒，使工作面快接触到被测件后，调测力装置，直到听到三声“咔、咔、咔”时停止。（2）读数方法读数被测值整数部分要主刻度上读（以微分筒（辅刻度）端面所处于主刻度上刻线位置来确定），小数部分在微分筒和固定套管（主刻度）下刻线上读。（当下刻线出现时，小数值=0.5+ 微分筒上读数，当下读数，当下刻线未出现时，小数值=微分筒上读数。则整个被测值=整数值+小数值：A.0.5+微分筒数（下刻线出现） B.微分筒上读数（下刻线未出现）如右图所表示：读套筒上侧刻度为3，下刻度在3以后，也就是说3+0.5=3.5,然后读套管刻度和25对齐，就是250.01=0.25,全部加起来就是3.75。 例刻度读法（实际测量时读到小数点后两位即可）3、 分厘卡种类 （1）外测分厘卡（2）内测分厘卡编号：BI-003版本：A/1页次：16/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册（3）公法线分厘卡（碟式分厘卡）（4）尖头分厘卡（5）深度分厘卡编号：BI-003版本：A/1页次：17/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册第四节、百分表使用1、结构（1）百分表结构（2）杠杆百分表结构2、 使用方法及读数（1）百分表读数带有测头测量杆，对刻度圆盘进行平行直线运动，并把直线运动转变为回转运动传送到长针上，此长针会把测杆运动量显示到圆型表盘上。 长针一回转等于测杆1mm，长指针能够读到0.01mm。刻度盘上转数指针，以长针一回旋（1mm）为一个刻度。编号：BI-003版本：A/1页次：18/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册A、盘式指示器指针随量轴移动而改变，所以测定只需读指针所指刻度，右图为测量段高度例图，首先将测头端子接触到下段，把指针调到“0”位置，然后把测头调到上段，读指针所指示刻度即可。B、一个刻度是0.01mm,若长针指到10,台阶高差是0.1mmC、量物若是4mm或5mm,长针会不停地回转时,最好看短针所指刻度，然后加上长指针所指刻度。（2）百分表使用方法A、测量面和测杆要垂直。B、使用要求支架。C、测头要轻轻地接触测量物或方块规。D、测量圆柱形产品时，测杆轴线和产品直径方向一致。（3）杠杆百分表读数及使用方法A、杠杆百分表分度值为0.01mm，测量范围小于1mm，它表盘是对称刻度。B、测量面和测头，使用时须在水平状态，在特殊情况下，也应该在258以下。C、使用前，应检验球形测头，假如球形测头已被磨出平面，不应再继续使用。D、杠杆百分表测杆能在正反方向上进行工作。依据测量方向要求，应把换向器30搬到需要位置上。E、搬运测杆，可使测杆相对杠杆百分表壳体转动一个角度。依据测量需要，应搬运测杆，使测量杆轴线和被测零件尺寸改变方向垂直。编号：BI-003版本：A/1页次：19/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册第六节、平台使用平台是为了进行精密部品检验，大致上能保持良好平面度。若把测定部品及测定机放在平台上测定，和平台接触面就成了基准面。因整个面平滑，所以自由移动面可作为基准面使用。若太多灰尘，测定就不正确，且平台亦轻易受损伤，日常要注意清扫，为了避免平台损伤，要注意测定辅助具等使用。第七节、万能角度尺使用1、 结构 型万能角度尺结构编号：BI-003版本：A/1页次：20/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册型万能角度尺结构2、万能角度尺读数及使用方法测量时，依据产品被测部位情况，先调整好角尺或直尺位置，用卡块上螺钉把它们紧固住，再来调整基尺测量面和其它相关测量面之间夹角。这时，要先松开制动头上螺母，移动主尺作粗调整，然后再转动扇形板后面微动装置作细调整，直到两个测量面和被测表面亲密贴合为止。然后拧紧制动器上螺母，把角度尺取下来进行读数。（1）测量0-50之间角度 角尺和直尺全全部装上，产品被测部位放在基尺各直尺测量面之间进行测量。（2）测量50-140之间角度可把角尺卸掉，把直尺装上去，使它和扇形板连在一起。工件被测部位放在基尺和直尺测量面之间进行测量。编号：BI-003版本：A/1页次：21/44日期：五月 28, 2024意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED 意佳 BEST IDEAL LIMITED QC 技 能 手 册也能够不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边和长边交线和基尺尖棱对齐为止。把工件被测部位放在基尺和角尺短边测量面之间进行测量。编号：BI-003版本：A/1页次：22/44日期：五月 2
