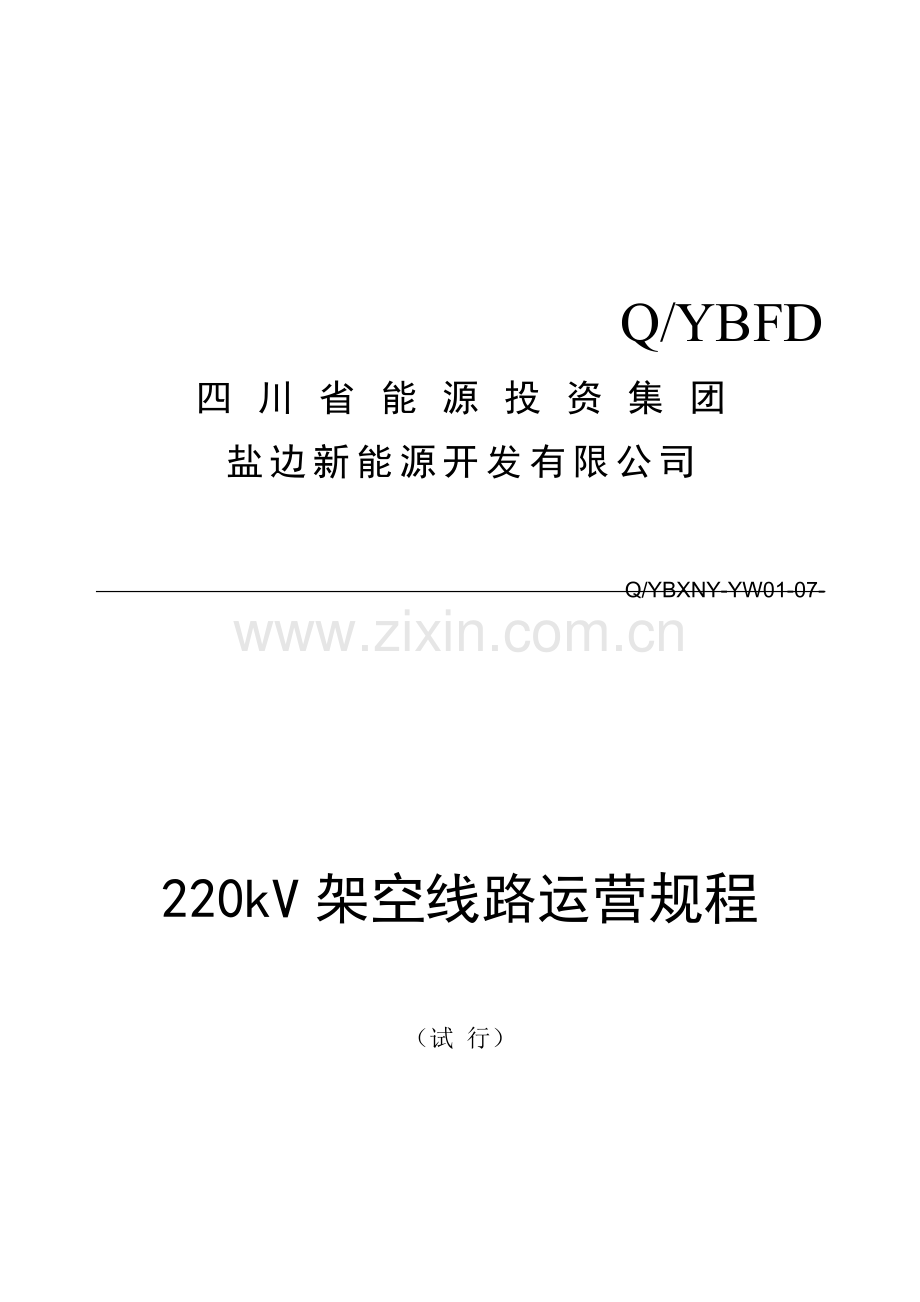

220kV架空线路运行作业规程.doc

Q/YBFD
四 川 省 能 源 投 资 集 团
盐 边 新 能 源 开 发 有 限 公 司

Q/YBXNY-YW01-07-

220kV架空线路运营规程

（试 行）

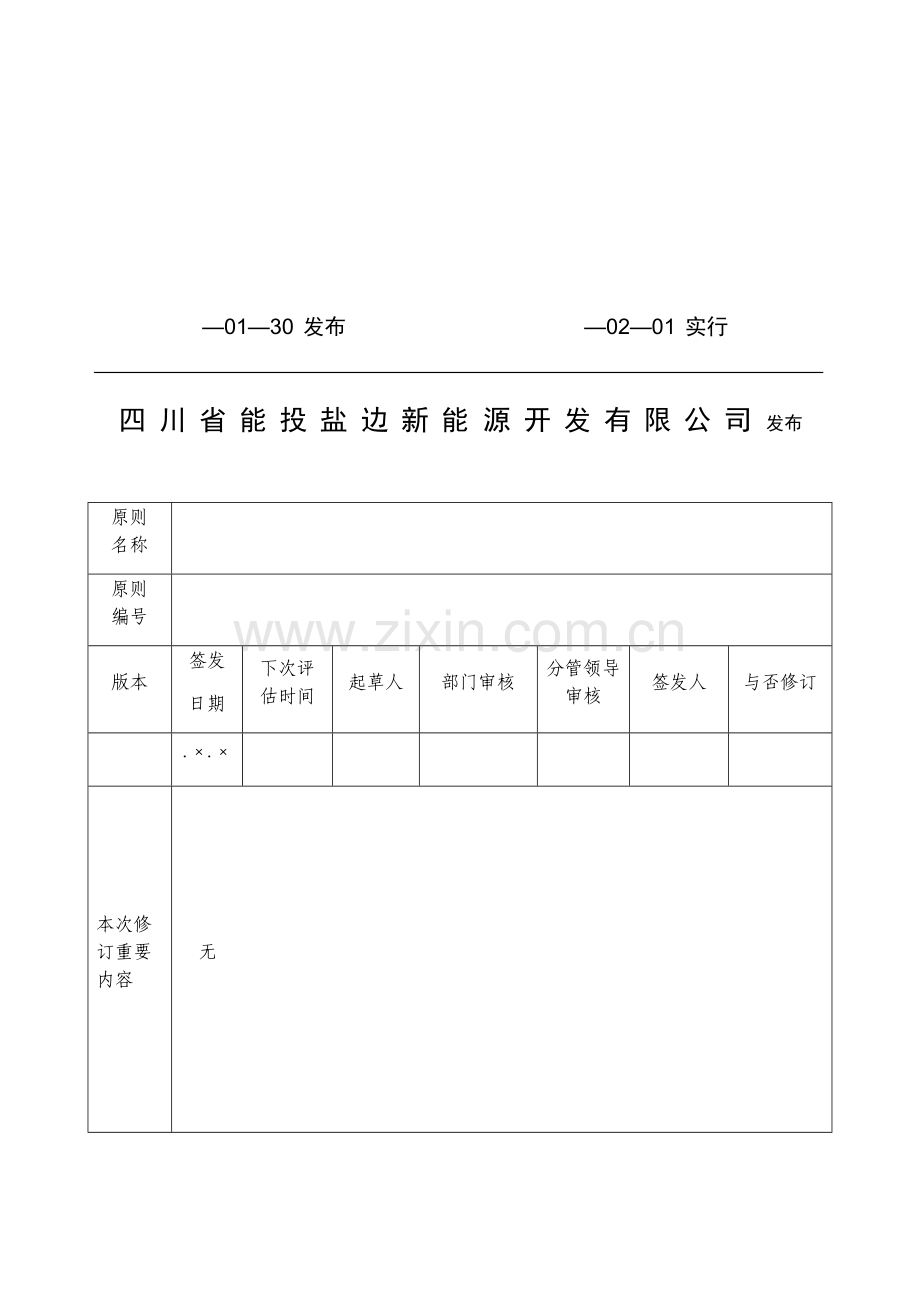

—01—30 发布 —02—01 实行

四 川 省 能 投 盐 边 新 能 源 开 发 有 限 公 司 发布

原则 名称

原则 编号

版本
签发
日期
下次评估时间
起草人
部门审核
分管领导审核
签发人
与否修订

.×.×

本次修订重要内容
　无
解释 部门
运管部
实行 及完善 执行人
运管部

目 录
1 目和使用范畴 1
2 规范性引用文献 1
3 术语和定义 1
4 运营规定 2
5 运营方式 3
6 正常巡视检查规定 3
7 线路操作原则 5
8 线路异常运营及事故解决 6
9 实验和验收 6
10 附录 8

前 言
本原则由四川省能投盐边新能源开发有限公司原则化领导小组提出。
本原则由四川省能投盐边新能源开发有限公司原则化办公室归口。
本原则起草单位：四川省能投盐边新能源开发有限公司。
本原则起草人： XX，XX 。

220kV架空线路运营规程
1　 目和使用范畴
1.1　 本原则规定了四川省能投盐边新能源开发有限公司220kv架空输电线路运营工作基本规定、技术原则，并对线路巡视、技术管理及线路保护区维护和线路环保等做出了有关规定。
1.2　 本原则合用于四川省能投盐边新能源开发有限公司220kv输电线路运营，巡视等工作。
2　 规范性引用文献
下列文献条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则。凡是不注日期引用文献，其最新版本合用于本原则。
2.1　 GB/T16434 《高压架空线路和发电厂、变电所环境污区别级及外绝缘选取原则》
2.2　 DL/T 409 《电业安全工作规程(电力线路某些) 国家电网公司》
2.3　 DL/T626 《劣盘形悬式绝缘子检测规程》
2.4　 DL/T887 《杆塔工频接地电阻测量》
2.5　 DL/T5092 《110～500kV架空输电线路设计技术规程》
2.6　 DL/T5130 《架空送电线路钢管杆设计技术规程》
2.7　 中华人民共和国主席令 第六十号 《中华人民共和电力法》1995年12月
2.8　 中华人民共和国主席令 第239号《电力设施保护条例》1998年1月
2.9　 中华人民共和国国家经济贸易委员会/中华人民共和国公安部 第8号《电力设施保护条例实行细则》1999年3月
3　 术语和定义
下列术语和定义合用于本规程
3.1　 档距
相邻两杆塔上导线悬挂点之间水平距离称为档距，通惯用表达。
3.2　 弧垂
导线上任一点到悬挂点连线之间在铅直方向距离称为弧垂，也叫弛度。
3.3　 线路巡视
为掌握线路运营状况，及时发现线路本体、附属设施以及线路保护区浮现缺陷或隐患，并为线路检修、维护及状态评价（评估）等提供根据，近距离对线路进行观测、检查、记录工作。依照不同需要，所进行巡视。
3.4　 故障巡视
运营单位为查明线路故障点，故障因素及故障状况等所组织线路巡视。
3.5　 特殊巡视
在特殊状况下或依照需要、采用特殊巡视办法所进行线路巡视。特殊巡视涉及夜间巡视、交叉巡视、登杆检查、防外力破坏巡视等。
4　 运营规定
4.1　 线路运营工作必要贯彻安全第一、防止为主方针，严格执行电力安全工作规程关于规定。应全面做好线路巡视、检测、维修和管理工作，应积极采用先进技术和实行科学管理，不断总结经验、积累资料、掌握规律，保证线路安全运营。
4.2　 对于新投运线路，应执行GBJ233-1990（110～500kV架空电力线路施工及验收规范）。
4.3　 必要建立健全岗位责任制，运营维护人员应掌握设备状况和维修技术，熟知关于规程制度，经常分析线路运营状况，提出并实行防止事故、提高安全运营水平办法，如发生事故，应按电力生产事故调查关于规定进行。
4.4　 应依照运营经验，在线路状态分析评估基本上逐渐开展线路状态检修工作。
4.5　 线路应有明确维修管理界限，应与发电厂、变电所和相邻运营管理单位明确划分分界点，不得浮现空白点。
4.6　 杆塔、导线、金具、绝缘子以及工具等应经实验合格通过后方可使用。
4.7　 应开展电力设施保护宣教工作，建立和完善电力设施保护工作机制和责任，加强线路保护区管理，防止外力破坏。
4.8　 线路外绝缘配备应在长期监测基本上，结合运营经验，综合考虑防污、防雷、防风偏、防覆冰等因素。
4.9　 对易发生外力破坏、鸟害区域和处在洪水冲刷区输电线路，应加强巡视，并采用针对性技术办法。
4.10　 线路杆塔上必要有线路名称、杆塔编号、相位以及必要安全、保护等标志、同塔双回、多回线路应有醒目的记。
4.11　 运营中应加强对防鸟装置、标志牌、警示牌及关于监测装置等附属设施维护，保证其完好无损。
4.12　 线路在额定负载使用条件下，全年可在额定电压、电流范畴内正常运营，线路有关保护投入运营。
4.13　 线路正常运营时应定期（依照附录2执行）对线路杆塔接地电阻、绝缘子等进行检查。
4.14　 线路在高负载状况下，应加强对保护装置巡逻、对线路巡视，检查导线接点有无发热打火现象，绝缘子表面有无闪络，电缆有无过热现象等。
4.15　 线路在高温、大风、强降雨、冰雪天气状况后，应加强对线路巡视。

5　 运营方式
5.1　 概述
红和风电场220kV红安线路起于红和风电场220kV升压站220kV 1#出线间隔。半途钻越500kV泉榄一、二线，跨越110kV青格线、G5京昆高速、220kV榄青线。最后由安宁220kV变电站4#构架接入系统。共有铁塔38基，其中3基为钢管组合塔。
5.2　 倒送电
220kV红安线初次带电按安宁站向红和风电场升压站倒送电方式进行。由安宁站侧线路开关262合闸对线路冲击合闸三次，充电完毕后检查相位相序对的，电压正常，视状况对红和风电场升压站主变压器充电。
5.3　 正常运营
220kV红安线正常运营时，线路两侧各开关、隔离刀闸均在合位，接地刀闸均在分位。站内设备均正常运营。
6　 正常巡视检查规定
6.1　 巡视、检查、维护
为了掌握线路运营状况，及时发现缺陷和沿线威胁线路安全运营隐患，必要按期进行巡视与检查。
6.2　 线路巡视有如下几种：
6.2.1　 定期巡视。由专职巡线员进行，掌握线路运营状况，沿线环境变化状况，并做好护线宣传工作。
6.2.2　 特殊性巡视。在气候恶劣（如：沙尘暴、暴雨、覆冰、大雪等）、河水泛滥、火灾、农灌和其他特殊状况下，对线路所有或某些进行巡视或检查。
6.2.3　 夜间巡视。在线路高峰负荷或阴雾天气时进行，检查导线接点有无发热打火现象，绝缘子表面有无闪络，电缆有无过热现象等。
6.2.4　 故障性巡视。在故障状况下查明线路发生故障地点和因素。
6.2.5　 检查性巡视。由运管部值班负责人和线路专责技术人员进行运营监视巡视，目是理解线路及设备状况，并检查、指引巡线员工作。
6.3　 巡视重要内容：
6.3.1　 杆塔：
6.3.1.1　 杆塔与否倾斜；铁塔构件有无弯曲、变形、锈蚀；螺栓有无松动。
6.3.1.2　 基本有无损坏、下沉或上拔，周边土壤有无挖掘或沉陷。
6.3.1.3　 保护设施与否完好，标志与否清晰。
6.3.1.4　 杆塔有无被水淹、水冲也许，防洪设施有无损坏、坍塌。
6.3.1.5　 杆塔标志（杆号、相序牌、警告牌等）与否齐全、明显。
6.3.1.6　 杆塔周边有无杂草和蔓藤类植物附生，有无危及安全鸟巢、风筝及杂物。
6.3.2　 横担及金具
6.3.2.1　 铁横担有无锈蚀、歪斜、变形。
6.3.2.2　 金具备无锈蚀、变形；螺栓与否紧固，有无缺帽；开口销有无锈蚀、断裂、脱落。
6.3.3　 绝缘子
6.3.3.1　 瓷件与否达防污级别，有无脏污、损伤、裂纹和闪络痕迹。
6.3.3.2　 铁脚、铁帽有无锈蚀、松动、弯曲。
6.3.4　 导线（涉及架空地线）
6.3.4.1　 有无断股、损伤、烧伤痕迹。
6.3.4.2　 三相驰度与否平衡，有无过紧、过松现象。
6.3.4.3　 接头与否良好，有无过热现象（如：接头变色，熔化等），边接线夹弹簧垫与否齐全，螺帽与否紧固。
6.3.4.4　 过（跳）引线有无损伤、断股、歪扭，与杆塔、构件及其她引线间距离与否符合规定。
6.3.4.5　 导线上有无抛扔物。
6.3.4.6　 固定导线用绝缘子上绑线有无松弛或开断现象。
6.3.4.7　 导线与其他建筑物、树木、弱电回路、电视天线及公路等障碍物安全距离应符合附表3-2规定。
6.3.5　 防雷设施
6.3.5.1　 避雷器瓷套有无裂纹、损伤、闪络痕迹，表面与否脏污。
6.3.5.2　 避雷器固定与否牢固。
6.3.5.3　 引线连接与否良好，与邻相和杆塔构件距离与否符合规定。
6.3.5.4　 各部附件与否锈蚀，接地端焊接处有无开裂、脱落。
6.3.5.5　 避雷线接地电阻测试周期不超过5年,接地电阻值不不不大于15欧。
6.3.6　 接地装置
6.3.6.1　 接地引下线有无丢失、断股、损伤。
6.3.6.2　 接头接触与否良好，线夹螺栓有无松动、锈蚀。
6.3.6.3　 接地引下线保护管有无破损、丢失，固定与否牢固。
6.3.6.4　 接地体有无外露、严重腐蚀，在埋设范畴内有无土方工程。
6.3.7　 沿线状况
6.3.7.1　 沿线有无易燃、易爆物品和腐蚀性液、气体。
6.3.7.2　 导线对地、对道路、公路、铁路、管道、索道、河流、建筑物等距离与否符合规定，有无也许触及导线铁烟筒、天线等。
6.3.7.3　 周边有无被风刮起危及线路安全金属薄、杂物等。
6.3.7.4　 有无威胁线路安全工程设施（机械、脚手架等）。
6.3.7.5　 查明线路附近爆破工程有无爆破申请手续，其安全办法与否妥当。
6.3.7.6　 查明防护区内植树状况及导线与树木间距离与否符合规定。
6.3.7.7　 线路附近有无射击、放风筝、抛扔外物、飘洒金属和在杆塔、拉线上拴牲口等。
6.3.7.8　 查明沿线污秽状况。
6.3.7.9　 查明沿线江河泛滥、山洪和泥石流等异常现象。
6.3.7.10　 有无违背“电力设施保护条例”建筑。
7　 线路操作原则
7.1　 线路停电操作原则
7.1.1　 检查主变已经停运，母线已经为空载状态
7.1.2　 拉开线路开关251；并拉开控制、储能电源开关
7.1.3　 拉开线路负荷侧隔离刀闸；并拉开控制、储能电源开关
7.1.4　 拉开线路电源侧隔离刀闸；并拉开控制、储能电源开关
7.1.5　 按操作票（工作票）规定布置安全办法
7.2　 线路送电操作原则
7.2.1　 收回所有工作票，拆除暂时安全办法，测绝缘电阻合格。
7.2.2　 合上线路电源侧隔离刀闸控制、储能电源开关，合上线路电源侧隔离刀闸
7.2.3　 合上线路负荷侧隔离刀闸控制、储能电源开关，合上线路负荷侧隔离刀闸
7.2.4　 合上线路开关251，检查带电显示正常
8　 线路异常运营及事故解决
8.1　 线路跳闸
8.1.1　 现象
8.1.1.1　 监控后台来事故音响信号，线路开关251跳闸。
8.1.1.2　 跳闸线路表计批示有冲击现象，保护动作信号报警，故障录波装置启动，35kV厂用变厂用电消失。
8.1.2　 解决
8.1.2.1　 及时将厂用电切换到10kV外来电源，保证厂用电安全、可靠运营。
8.1.2.2　 报告值长、向调度值班员报告阐明现场状况。
8.1.2.3　 查找故障因素，如为线路瞬时故障，报告值班调度员申请线路送电。
8.1.2.4　 若为线路主保护动作或永久性故障，申请将线路检修，布置安全办法，联系检修解决。
8.1.2.5　 若拟定为保护误动或以为误动保护使线路跳闸，联系检修班组确认后，报告值班调度员，申请线路重新恢复送电。
9　 实验和验收
9.1　 工程验收应按隐蔽工程验收、中间验收和竣工验收规定项目、内容进行。
9.1.1　 隐蔽工程验收
9.1.1.1　 基本坑深及基本解决状况
9.1.1.2　 现浇基本中钢筋和预埋件规格、尺寸、数量、位置、底座断面尺寸、混凝土保护层厚度及浇筑质量。
9.1.1.3　 预制基本中钢筋和预埋件规格、数量、安装位置，立柱组装质量。
9.1.1.4　 岩石及开挖基本成孔尺寸、孔深、埋入铁件及混凝土浇筑质量。
9.1.1.5　 液压连接接续管、耐张线夹、引流管等检查。
9.1.1.6　 导线、架空地线补修解决及线股损伤状况。
9.1.1.7　 杆塔接地装置埋设状况。
9.1.1.8　 基本好像状况检查。
9.1.2　 中间验收应按基本工程、杆塔工程、架线工程、接地工程、线路防护设施进行。验收应在分布工程完毕后，也可分批进行。
9.1.3　 竣工验收应符合下列规定
9.1.3.1　 竣工验收应在隐蔽工程验收和中间验收所有合格后实行。
9.1.3.2　 除应确认工程施工质量外，还应涉及线路走廊障碍物解决状况、杆塔固定标志、暂时接地线拆除、遗留问题解决状况。
9.1.3.3　 竣工验收应验收实物质量，并应进行工程档案资料验收。
9.1.4　 架空输电线路工程，应经施工、监理、设计、建设及运营各方共同验收合格后，工程通过验收。
9.2　 新建高压架空线路投运之前，要进行绝缘电阻测量、相序相色核定和工频参数测量等实验项目。
9.2.1　 耐压实验
9.2.1.1　 架空线路耐压实验
9.2.1.2　 绝缘子耐压实验
9.2.1.3　 地埋电缆（电缆头）耐压实验
9.2.2　 导线接头实验
9.2.2.1　 接触电阻测量
9.2.2.2　 温升实验
9.2.3　 绝缘电阻测量核对相色
9.2.4　 核对相色
9.2.5　 参数测量
9.2.5.1　 直流电阻测量
9.2.5.2　 正序阻抗测量
9.2.5.3　 零序阻抗测量
9.2.5.4　 正序电容测量
9.2.5.5　 零序电容测量
9.2.5.6　 相间互感抗测量
9.2.5.7　 回路间互感抗测量
9.2.5.8　 回路间耦合电容测量
9.2.5.9　 计算相间电容
10　 附录

10.1　 附录1 线路基本状况表

红和风电场220kV送出线路基本状况表
名称
红和风电场220kV送出线路
线路起止点
从红和风电场220kV升压站起，至安宁220kV变电站止
电压级别
220kV
线路长度
17.775km
杆塔基数
38基
平均档距
467m
平均耐张段
1110m
导线型号
JL/G1A-400/50
地线型号
双OPGW-24B1-150
绝缘子型号
U70BP、U100BP
防振办法
防振锤、预绞丝护线条
重要气象条件
设计基本风速27m/s；覆冰10mm
海拔高程
1150-1620m
地震烈度
　Ⅶ度
年平均雷电日
70天
沿线地形
高山20%、山地70%、平地10%
铁塔形式
国网典设2A2、2D1模块、钢管组合塔

10.2　 附录2 线路维修重要项目及周期

线路维修重要项目及周期
 序号
项目
周期年
维修规定
1
杆塔紧固螺栓
5
新线投运需紧固1次
2
绝缘子清扫
1－3
依照污秽状况、盐密测量、运营经验调节周期
3
防振器和防舞动装置维修调节
必要时
依照测振依监测成果调节周期进行
4
砍修剪树、竹
1
依照巡视成果拟定，发现危急状况随时进行
5
修补巡线道、桥
1
依照现场需要随时进行
6
各种在线监测设备维修调节
必要时
依照监测设备监测成果进行
7
瓷绝缘子涂RTV长效涂料
必要时
依照涂刷RTV长效涂料绝缘子表面憎水性拟定
8
绝缘电阻测试
1
依照实际状况可不定期测试

10.3　 线路巡视检查重要内容表

线路巡视检查重要内容表
巡视对象
巡视内容

线

路

本

体
地基与基面
回填土下沉或缺土、水淹、冻胀、堆积杂物等
杆塔基本
破损、酥松、裂纹、漏筋、基本下沉、保护帽破损、边坡保护不够等
杆塔
杆塔倾斜、主材弯曲、地线支架变形、塔材、螺栓丢失、严重锈蚀、脚钉缺失、爬梯变形、土埋塔脚等；混凝土杆未封顶、破损、裂纹等
接地装置
断裂、严重锈蚀、螺栓松脱、接地带丢失、接地带外露、接地带连接部位有雷电烧痕等
拉线及基本
拉线金具等被拆卸、拉线棒严重锈蚀或蚀损、拉线松弛、断股、严重锈蚀、基本回填土下沉或缺土等
绝缘子
伞裙破损、严重污秽、有放电痕迹、弹簧销缺损、钢帽裂纹、断裂、钢脚严重锈蚀或蚀损、绝缘子串顺线路方向倾角不不大于7.5°或300mm
导线、地线、引流线、屏蔽线、OPGW
散股、断股、损伤、断线、放电烧伤、导线接头部位过热、悬挂漂浮物、弧垂过大或过小、严重锈蚀、有电晕现象、导线缠绕(混线)、覆冰、舞动、风偏过大、对交叉跨越物距离不够等
线路金具
线夹断裂、裂纹、磨损、销钉脱落或严重锈蚀；均压环、屏蔽环烧伤、螺栓松动；防振锤跑位、脱落、严重锈蚀、阻尼线变形、烧伤；间隔棒松脱、变形或离位；各种连板、连接环、调节板损伤、裂纹等
附
属
设
施
防雷装置
避雷器动作异常、计数器失效、破损、变形、引线松脱；放电间隙变化、烧伤等
各种监测装置
缺失、损坏、功能失效等
杆号、警告、防护、批示、相位等标记
缺失、损坏、笔迹或颜色不清、严重锈蚀等
航空警示器材
高塔警示灯、跨江线彩球缺失、损坏、失灵
防舞防冰装置
缺失、损坏等
OPGW光缆
损坏、断裂、驰度变化等
