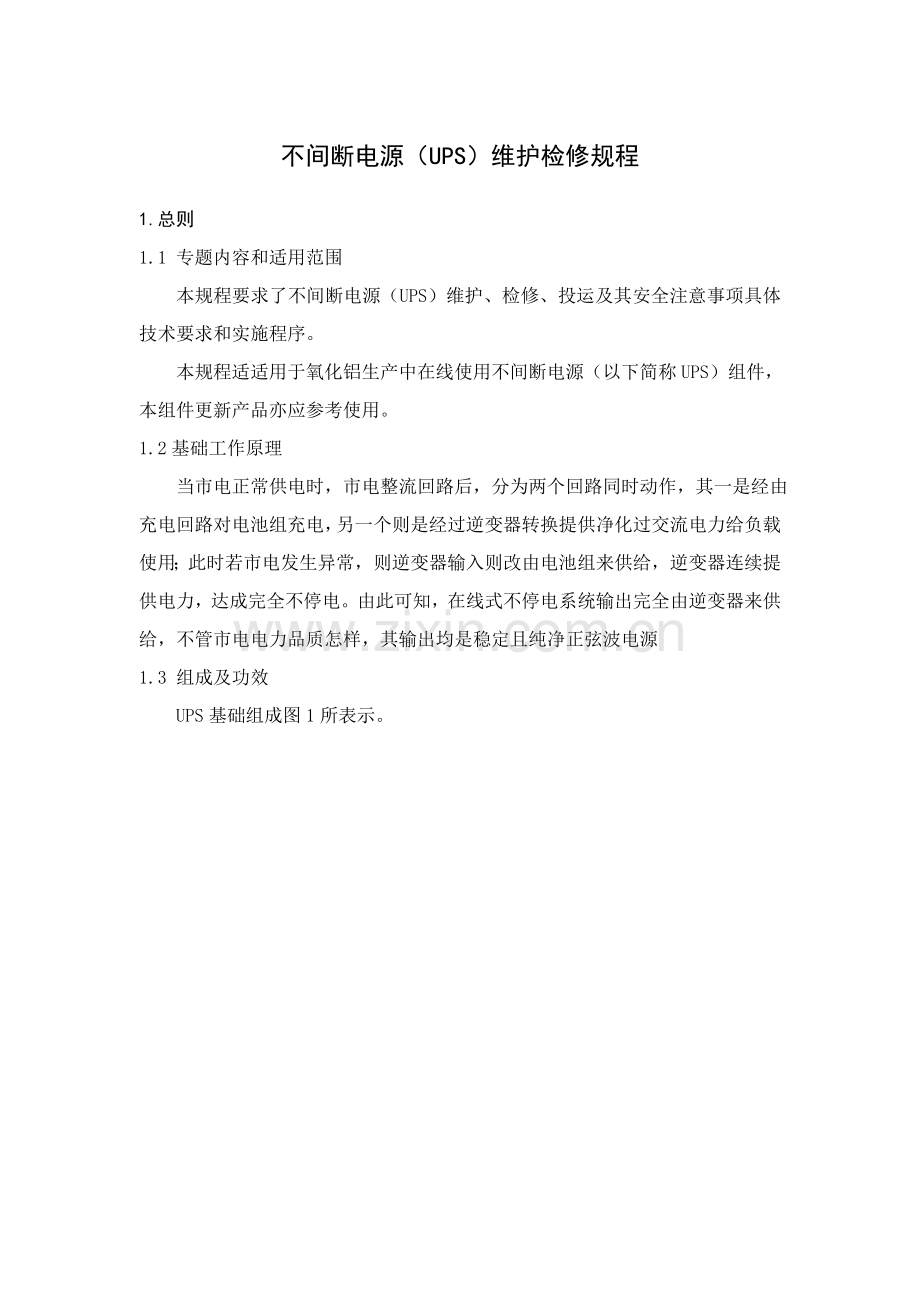

不间断电源（UPS）维护检修规程
1.总则
1.1 专题内容和适用范围
本规程要求了不间断电源（UPS）维护、检修、投运及其安全注意事项具体技术要求和实施程序。
本规程适适用于氧化铝生产中在线使用不间断电源（以下简称UPS）组件，本组件更新产品亦应参考使用。
1.2基础工作原理
当市电正常供电时，市电整流回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经过逆变器转换提供净化过交流电力给负载使用；此时若市电发生异常，则逆变器输入则改由电池组来供给，逆变器连续提供电力，达成完全不停电。由此可知，在线式不停电系统输出完全由逆变器来供给，不管市电电力品质怎样，其输出均是稳定且纯净正弦波电源
1.3 组成及功效

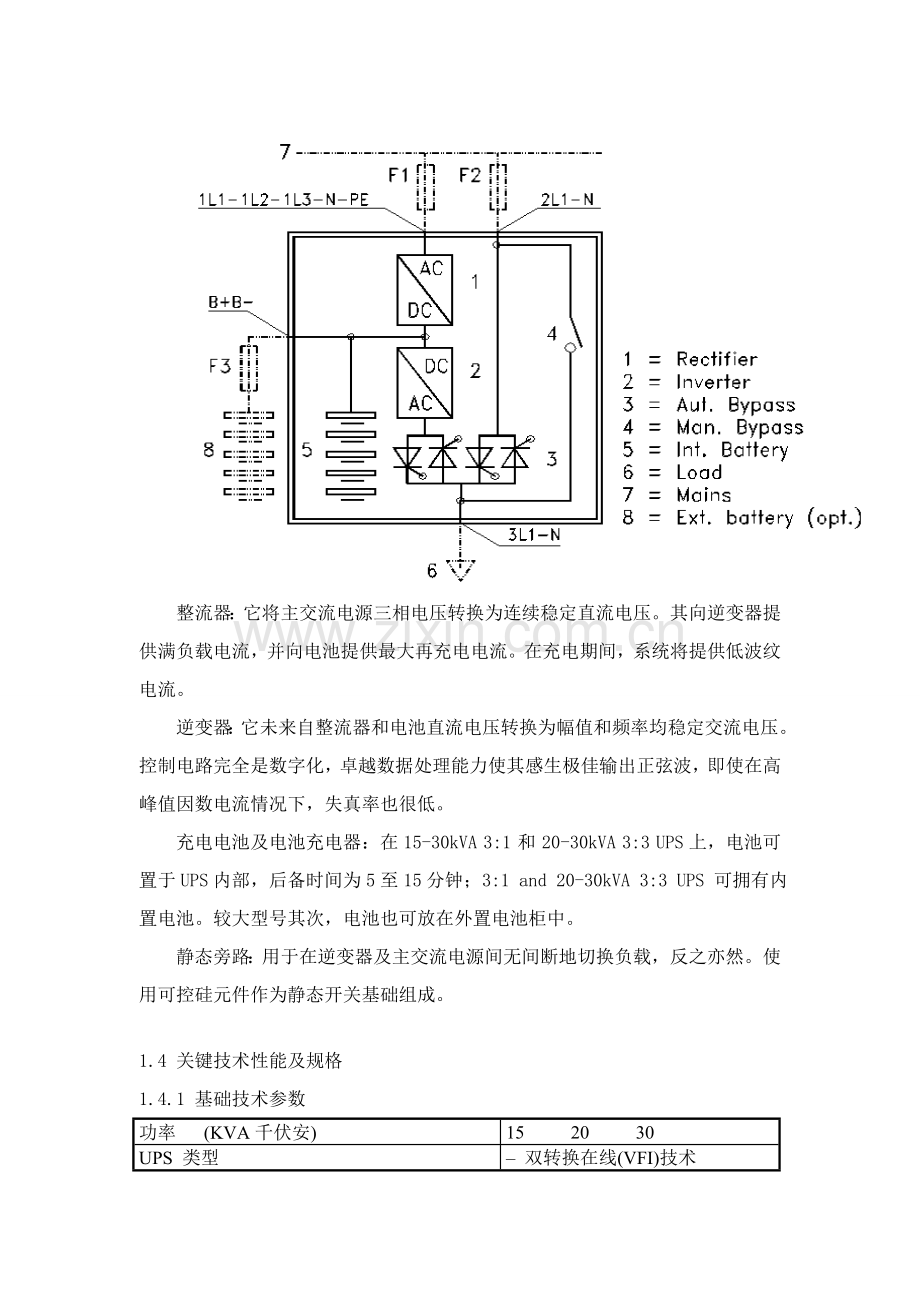

UPS基础组成图1所表示。

整流器：它将主交流电源三相电压转换为连续稳定直流电压。其向逆变器提供满负载电流，并向电池提供最大再充电电流。在充电期间，系统将提供低波纹电流。
逆变器：它未来自整流器和电池直流电压转换为幅值和频率均稳定交流电压。控制电路完全是数字化，卓越数据处理能力使其感生极佳输出正弦波，即使在高峰值因数电流情况下，失真率也很低。
充电电池及电池充电器：在15-30kVA 3:1 和 20-30kVA 3:3 UPS上，电池可置于UPS内部，后备时间为5至15分钟；3:1 and 20-30kVA 3:3 UPS 可拥有内置电池。较大型号其次，电池也可放在外置电池柜中。
静态旁路：用于在逆变器及主交流电源间无间断地切换负载，反之亦然。使用可控硅元件作为静态开关基础组成。

1.4 关键技术性能及规格
1.4.1 基础技术参数
功率 (KVA千伏安)
15 20 30
UPS 类型
– 双转换在线(VFI)技术
额定输出功率 (KVA)
15 20 30
额定有功功率 (KW)
12 16 24
整机效率
>88(90) >88(90) >88(90)
发烧量 (额定负载和电压时) -KW
-Kcal
-BTU (x1000)

1,63 2,18 3,27
1402 1875 2812
4,77 6,37 9,56
运行温度范围 (°C)
0 - 40
电池环境温度 (°C)
0 - 25
储存温度范围 (°C)
-10 - 70
电池贮存温度 (°C)
-10 - 60
相对湿度（未凝结） (%)
< 95
海拔高度 (mt)
< 1000 (高于海平面)
海拔高度 > 1000mt 时功率折算
符合 “EN50091-3”标准
设备通风
必需
要求冷却气流量 (mt3/h)
700 700 800
噪声水平 (符合 EN 50091标准)
< 58db
标准电池类型铅酸电池 (N°电池单体)
192 192 192
贮存时间（未再充电） (25°C)
3 个月
防护等级
IP 20
电磁兼容性 (EMC)
符合 “EN 50091-2”标准
(较高等级辐射)
颜色
RAL 9001系列
维护保养
设备正面或顶部
单位面积承重 (Kg/m2)
550 578 600
输入/输出电缆连接
底部
运输
底座适适用于叉车运输
运输机械应力
符合 “EN50091-1”标准
设计标准
符合 “EN50091-1”标准
干结点接口
依据要求
串行通信接口
RS232-RS485
模块化直接并联
两台UPS可直接并联，
实现增容或 N+1 冗余
1.4.2 整流器
功率 (KVA)
15 20 30
额定输入电压 (Vac)
380 - 415 ± 10% (可选)
输入频率 (Hz)
50-60 ± 5%
输入功率因数 ( 380Vac)
>0,8 >0,8 >0,8
DC输出电压精度 (%)
± 1
DC输出电压纹波(连接电池) (% rms)
<2
输入总电流谐波失真度 (THDI) (%)
<30 <30 <30
电池再充电特征
IU (DIN 41773)标准
电池电压温度赔偿
依据要求
电池最大再充电电流(额定负载时) (A)
7 10 10
整流器类型
三相 全桥式整流器
输入保护
速熔保险
额定输入电流
(额定负载和电池充电时) (A)

25 34 50
最大输入电流
(额定负载和最大充电电流时) (A)

31 42 58
1.4.3 电池
电池型号 功率因数.0,6

后备时间 5/10/20
终止电压 Umin (V)

320

浮充电压 Umax (V)

485

最小浮充电压
Uminfloating (V)　

432

参考工作温度

25

UPS 容量
(/KVA)
电池输出功率(KVA)
电池组数
串联只数
型号/容量
要求放电时间（分钟）
实际放电时间（分钟)
单个电池重量
电池组总重量(kg)
20 3/1F 20 3/3F
13,33
1
32
S312/12
5
6,5
4,03
128,96
"
"
2
32
S312/7
10
10,1
2,6
166,4
"
"
1
32
S312/18
15
14,3
6,15
196,8
30 3/1F
30 3/3F
20
2
32
S312/7
5
5,1
2,6
166,4
"
"
1
32
S312/24
10
12
9,4
300,8
"
"
2
32
S312/18
15
18,7
6,15
393,6

1.5 对维修人员要求
维修人员应含有以下条件：
a.熟悉本规程及产品说明书和相关技术资料；
b.了解相关生产工艺步骤；
c.掌握计算机技术、数字电路技术、模拟电路技术等方面基础理论知识；
d.掌握UPS维护、检修、投运及常见故障处理基础技能；
e.掌握常见测试仪器和相关标准仪器使用方法。

2.完好条件
2.1 零部件完整，符合技术要求，即：
a.硬件配置应符合设计要求；
b.UPS标志符应清楚无误；
c.零部件应完好齐全；
d.紧固件不得松动；
e.可动件应灵活；
f.接插件应接触良好。
2.2 运行正常，符合使用要求，即：
a.运行时，UPS应达成要求性能指标；
b.UPS状态指示灯应指示正常；
c.电池电压符合要求；
d.输入三相380V电符合要求。
2.3 设备及环境整齐，符合工作要求，即：
a.UPS组件应清洁、无损伤；
b.线路敷设整齐；
c.线路标识应齐全、清楚、正确；
d.机房环境应满足本规程第1.4.3条要求；
e.设备内外不得摆放杂务。
2.4 技术资料齐全、正确，符合管理要求，即：
a.说明书、随机资料应齐全；
b.安装部署图和接线图应完整、正确；
c.运行统计、故障处理统计、检修统计应正确无误。
3.维护
3.1 日常维护
3.1.1 巡回检验
每班最少进行一次巡回检验，内容包含：
a.向当班工艺人员了解系统运行情况；
b.查看UPS组件状态指示灯，判定工作是否正常；
c.检验设备有没有异常气味；
d.查看UPS报警统计；
e.检验机房温度、湿度等是否符合本规程第1.4.3条要求；
f.做好巡回检验统计。
3.1.2 定时维护
定时维护内容包含：
a.每个月要对ＵＰＳ进行一次浅放电处理；
b.每３个月要进行一次中度放电处理；
c.每９个月要做一次深度放电。
3.1.3 操作和保养
操作和保养内容包含：
a.UPS顺利开启后要按次序打开各负载，不要在负载电源接通情况下开启UPS。
b.UPS最好负载类型是电阻性负载，尽可能不要在UPS上接电动机、大功率变压器等电感性负载。电感性负载开启电流通常会达成额定电流3~4倍，会引发UPS瞬时超载，影响UPS寿命（开关电源等电容性负载开启电流也比较大）。
c.满载会影响UPS寿命。要根据UPS额定功率70%~80%来考虑负载接入情况。过分轻载也不正确，一是浪费能源、资源，另外，过分轻载也会影响UPS寿命。
d.不要频繁开启UPS。UPS开启间隔应该保持在5分钟以上。
3.2 故障及处理
常见故障及处理方法见表1。

表 1
现　象
原　因
处理方法
LED 1绿灯不亮
整流器主交流输入不正常
更换FLAN
LED 3红色灯亮
整流器输出电压超限
重新开启FLAN
LED 4
绿色灯闪烁 = 电池在放电或正在对电池进行测试
重新连接通讯电缆
红色灯亮= 电池测试失败。
更换无源接头终端电阻

4.检修
4.1 检修周期
该组件每12个月进行一次检修，通常和工厂年度大修同时进行。
4.2 检修内容
4.2.1 对UPS组件及电路板清扫除尘。
4.2.2 对冗余配置供电线路，作冗余性能试验。
4.2.3 假如需要，更换电池。
4.3 检修质量标准：检修后UPS应达成底2章要求完好条件。

5.投运
5.1 投运前准备
5.1.1 确定UPS全部电缆、接线连接无误。
5.1.2确定供电电源电压、频率、接地符合本规程第1.4条要求。
5.1.3连接至UPS两个端子 (Eac1 和 Eac2) 、紧急关机按钮处于解锁状态。
5.2 投运步骤
5.2.1 闭合 RCB UPS输入开关，等候显示器显示指令。
5.2.2 根据显示器所表示指令操作，依次闭合UPS不一样部位开关。
5.2.3 开启步骤正确完成后，屏幕将显示：“START UP END” 。
5.2.4 合上负载开关给负载供电。
5.3 停运步骤
5.3.1 把全部负载开关依次断开
5.3.2 在控制面板上将UPS关闭。
5.3.3 断开和电池连接。
5.3.4 断开给UPS三相电。
5.4 验收
5.4.1 逐条检验检修项目标完成情况。
5.4.2 检验UPS是否达成本规程第2章要求完好条件。
5.4.3 UPS正常运行72小时后，由技术主管部门组织验收。

6.安全注意事项
6.1 维护检修安全注意事项
6.1.1 维护检修必需由两人以上作业，并办理检修工作票。
6.1.2 未经技术主管部门许可，严禁拔插任何组件。
6.1.3 对可能造成UPS供电中止操作，必需事先和工艺人员取得联络。
6.1.4 如需要，在拔插组件时，必需严格实施正确操作程序，操作时需格外小心，用力适度，确保电缆插接件完全脱开/完全紧固。
6.1.5 UPS停运必需严格按停运步骤进行。

6.2 投运安全注意事项
6.2.1 投运必需由两人以上操作。
6.2.2 投运前应和工艺人员取得联络。
6.2.3 确定交流输入相序是否正常。
6.2.4 假如未经显示面板提醒提前闭合 BCB 电池开关，将可能损坏直流电容和电池。
6.2.5 必需根据投运步骤进行。
