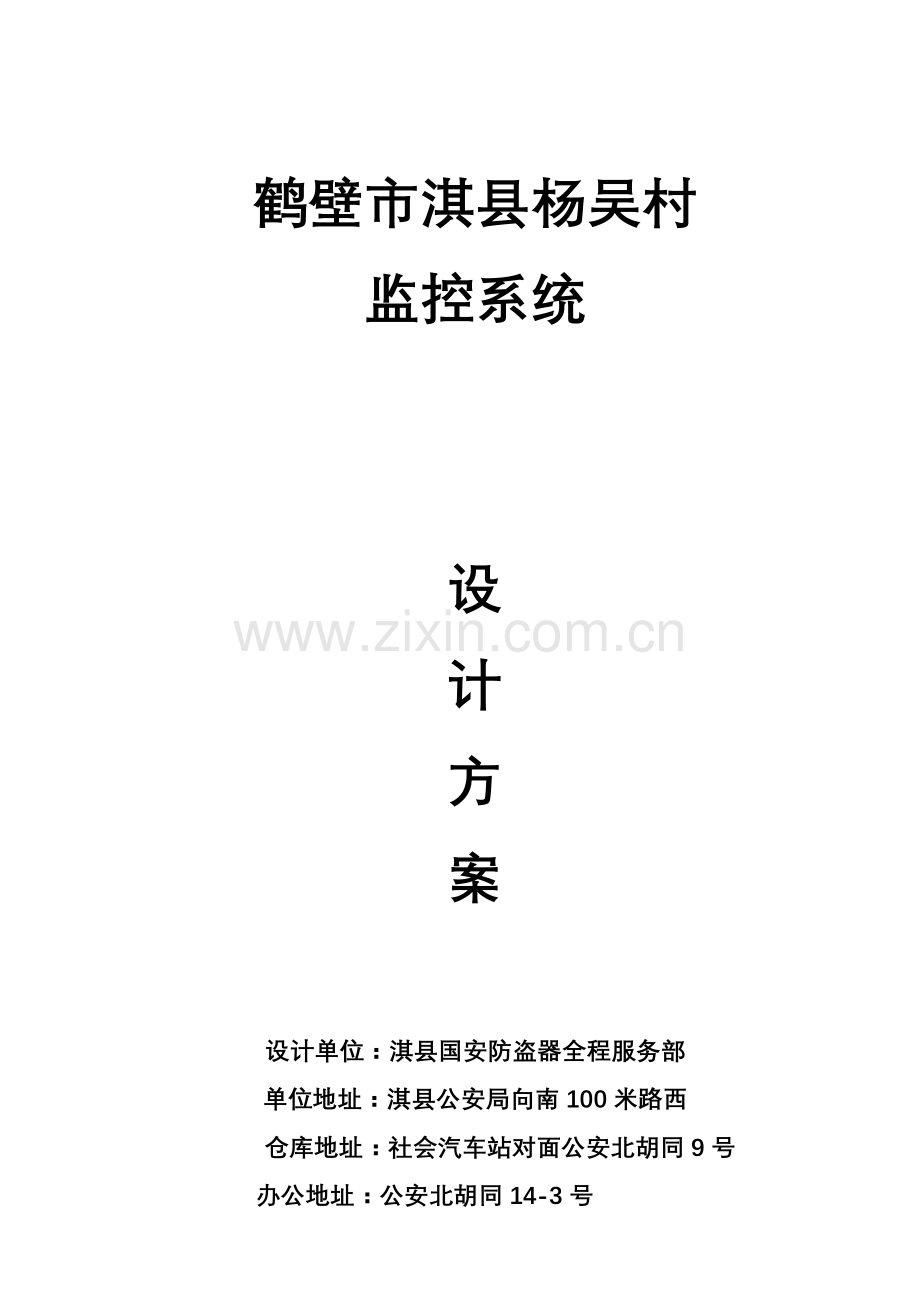

监控专业系统设计专项方案.doc

鹤壁市淇县杨吴村
监控系统

设
计
方
案

设计单位：淇县国安防盗器全程服务部
单位地址：淇县公安局向南100米路西
仓库地址：社会汽车站对面公安北胡同9号
办公地址：公安北胡同14-3号

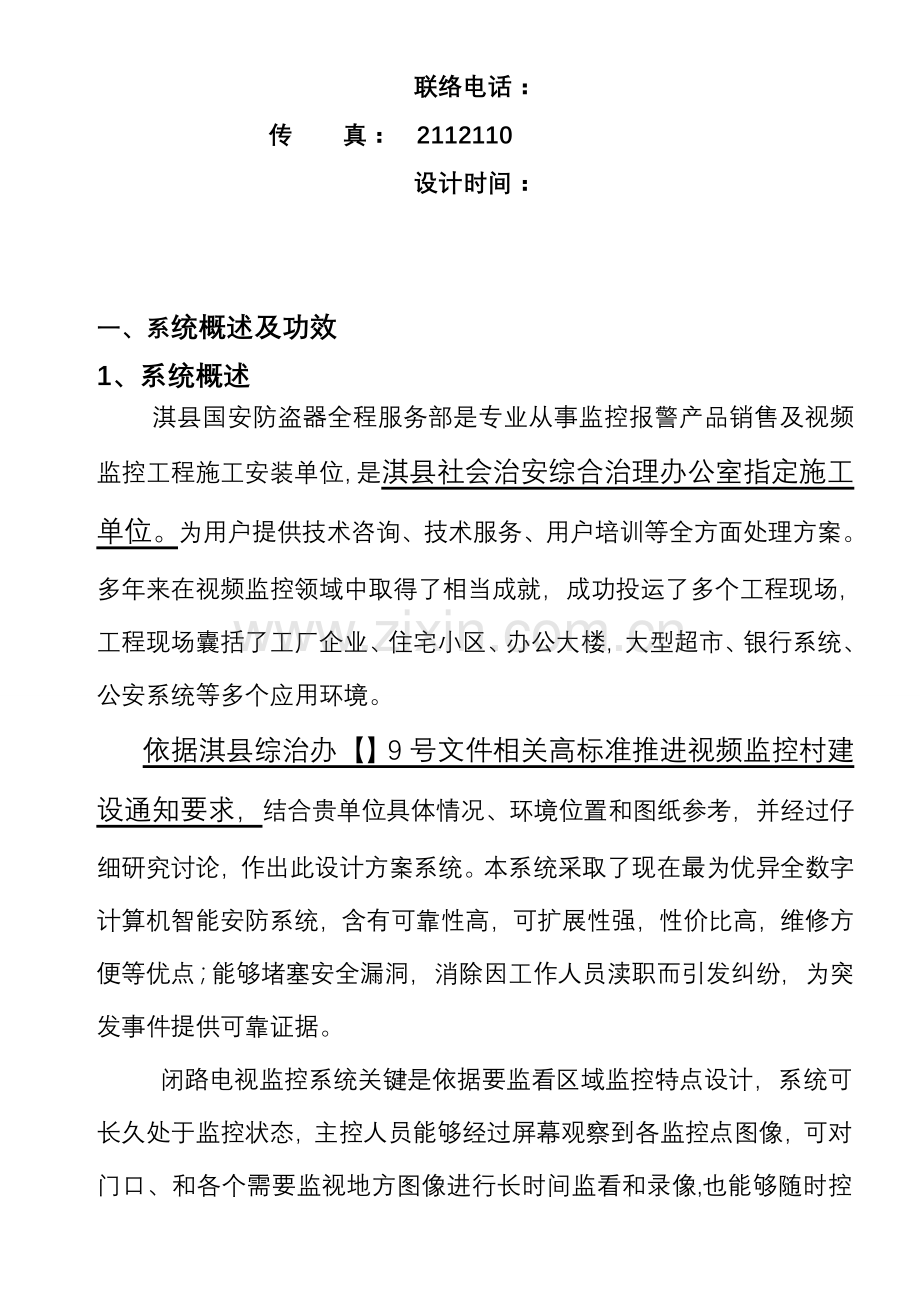

联络电话：
传 真： 2112110
设计时间：

一、系统概述及功效
1、系统概述
淇县国安防盗器全程服务部是专业从事监控报警产品销售及视频监控工程施工安装单位，是淇县社会治安综合治理办公室指定施工单位。为用户提供技术咨询、技术服务、用户培训等全方面处理方案。多年来在视频监控领域中取得了相当成就，成功投运了多个工程现场，工程现场囊括了工厂企业、住宅小区、办公大楼，大型超市、银行系统、公安系统等多个应用环境。
依据淇县综治办【】9号文件相关高标准推进视频监控村建设通知要求，结合贵单位具体情况、环境位置和图纸参考，并经过仔细研究讨论，作出此设计方案系统。本系统采取了现在最为优异全数字计算机智能安防系统，含有可靠性高，可扩展性强，性价比高，维修方便等优点；能够堵塞安全漏洞，消除因工作人员渎职而引发纠纷，为突发事件提供可靠证据。
闭路电视监控系统关键是依据要监看区域监控特点设计，系统可长久处于监控状态，主控人员能够经过屏幕观察到各监控点图像，可对门口、和各个需要监视地方图像进行长时间监看和录像,也能够随时控制可旋转云台方向和镜头焦距,以方便查看和录制可监测范围内一切情况，统计关键证据达成实时监控目标。
监控系统由摄像部分、传输部分、图像处理部分和显示部分组成。
（1） 摄像部分：由彩色摄像机和电源及必需辅助器材组成。摄像设备是安装在现场，它任务是对被摄体进行摄像并将其转换成电信号。摄像机是系统原始信号源，好坏直接影响到整个系统视频质量。本系统依据要求设计成动、静结合监控系统，由远距离定焦红外摄像机和球型变焦摄像机，以实现全方位、全实时、全天候监视各监控区域。
（2） 传输系统：由光缆、电缆、视频信号传输线和电源电缆组成。摄像机采集图像后，经过同轴电缆将视频信号传送至中心硬盘录像机。一样，对于电源传输我们也考虑使用大平方电缆集中供电，以节省成本和便于系统维护。
（3） 图像处理和显示部分：由嵌入硬盘录像机、监视器、大屏液晶电视组成。它将系统传输图像信号进行处理和图像重现。嵌入式硬盘录像机将各监控点采集到视频信号进行集成、压缩并录像，以方便事后证据调取工作。
2、系统关键功效
2-1、对各点内环境动态改变、人员进出情况、和多种突发情况进行监视。
2-2、经过控制主机时间程序操作，对监视区部分区域实施分时监控，可降低设备无须要运行，亦可达成节能目标。
2-3、提供防范性保养，经过自动累积设备运行时间来开列保养清单，对可能发生设备问题做出事先维修。
2-4、在信息中心切换看到全部图像应无显著波动、拖尾现象。
2-5、系统设有时间、日期、地点、摄像机编号提醒，便于分析和处理。
2-6、对于突发事件、意外事件，能够事后调取录像查证。
2-7、便于上级领导实时了解监点动态，运筹帷幄之中。
2-8、实时监控，各个路口人员流动，交通安全具体情况。
2-9、加强安全建设，提供有序安全环境，确保高效率运行。
二、设计依据和规范
系统配置依据国家行业相关要求而设计。
1、GB50348-《安全防范工程技术规范》
2、GAT/T75-94《安全防范工程管理程序和要求》
3、GB50198-94《民用闭路电视系统工程设计规范》
4、GA308-《安全防范系统验收规范》
5、GA/T70-92《中国公共安全行业标准》
6、GB10208.1-89《中国公共安全行业标准》
7、GB4064《电气设备安全设计导则》
三、设计思想
本系统将依据系统使用功效及用户对监控系统提出安防具体要求，遵照高水准、高质量、性能价格比高设计宗旨，根据安全防范系统管理要求及国家标准、部标等相关规范、标准进行设计。在设计上，充足表现系统优异性、可靠性、安全性和经济性和使用者维护、使用、保养方便性；在选择器材设备上，按质量第一、系统可靠、运行稳定、技术领先、性能优良，扩展性强标准采取中国外处于领先地位新技术、新设备；以实现对监控区内监控系统集成管理。
应对系统进行统筹策划，优化设计，确保使用、安全可靠，使系统技术性能指标应达成中国外优异水平。
1、性能、功效优异
设备选型要确保技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备均采取现在领先技术和生产工艺制造，系统建成后，十年内不会落后淘汰。
2、电视监控系统功效完善
经过保安监控系统随时掌握监控区域人员活动情况，检验各个关键部位安全情况，提前发觉隐患，立即处理突发事件。
4、操作简单实用
实施人防、技防相结合，采取高科技手段，进行智能化设计，尽可能降低系统操作复杂性。
5、外观效果美观
前端装置安装均考虑安全性及美观性。
四、设计标准
1、 优异性
充足考虑电子信息技术突飞猛进发展趋势，采取中国外优异成熟技术，起点高，在技术上应含有充足超前性，确保将保安系统建成为优异智能化程度高、防范严密综合安全防范系统。系统设计采取全方面数字化方法，为用户提供直观、简单、大方操作平台
2、 开放性、集成性
采取标准硬件、操作系统及网络和通讯协议，并可提供开放通讯协议，支持第三方系统集成。
3、实用性
充足分析防范需求及环境情况，采取实用品牌优质设备，满足安防要求，确保操作方便、耐久实用。
4、可靠性
全部监控产品均为成熟稳定产品，在实现无人职守和远程和远程控制情况下，系统能够长时间稳定可靠工作，整个安全防范系统应含有高度安全性、稳定性和可靠性。
5、经济性
系统优化设计，子系统必需标准化、模块化，在实现优异性和确保可靠性前提下，达成较优性能价格比。
6、可扩展性
系统集中管理、监控、分散控制，总体结构含有较强兼容性和可扩展性，既便于系统充实、完善、改善和提升，又便于设备更新、换代。
7、超前性
整个系统优异性，取决于设计者是否含有超前意识，掌握这一行业最新技术和边缘科学在此领域应用，同时必需了解和预见到以后社会发展对闭路监控及报警系统方面提出要求。所以，不仅要求设计严密、布局合理，能和技术、新产品接轨，而且所选择设备应在系统实施若干年后，亦能保持其功效完善、齐全，不至于落后。
8、可操作性
设备齐全，功效完善、综合管理。便于维护。操作简单且易于掌握——系统设计，要求在操作人员和设备之间建立起有好界面，使操作者不管对系统设置还是日常运行，经过键盘尽享简单操作即可完成。即使对没有接触过这类设备操作者，只需稍加培训，即能掌握通常操作。
9、安全性
凡设计到经济利益系统，稳定可靠性是至关关键。系统产品设计到经济利益，选择设备全部是经过大量用户使用而且相当成熟产品。使系统含有更强安全性和稳定性。
五、工程总体设计
本系统将前端摄像机传送图像信号经数字压缩后，再控制、存放或回放。数字监控经过计算机完成对图像信号选择、切换、多画面处理、实时显示和统计等功效。有良好稳定性、灵活性等特点。
本设计方案中包含并能够满足系统功效，归纳以下：
1、安防系统全部设备、线路均含有预防内、外人员从硬件和软件进行人为破坏和窃取数据功效。
2、系统采取模块化结构，便于扩展、升级。能清楚监视公共区域内人员活动，监视或统计进入关键区域人员行踪和行为。
3、系统含有自检功效，以确保系统安全性、可靠性。
4、系统采取了国际优异设备和监控技术，控制系统结构简单，技术优异，集成度高，性能稳定，功效全方面，操作简单，附加设备少，而提供控制功效优于其它系统，系统可靠性高。
5、系统操作极为简单，使用多媒体计算机控制，主控软件含有汉字提醒。软件界面清楚明了，操作人员能够依据屏幕提醒进行系统操作。
6、软件开启界面及操作界面可任意设定管理人和使用人等，只有管理员有权修改，修改简单。
7、内置可编程汉字字符，叠加装置，可实现日期、时间、摄像机编号等字符叠加。
六、监控系统供电及布线设计
本系统采取集中供电，由各分区铺设主干供电电缆，再有主干供电电缆架设支干电缆到各监控点。在整体线路铺设中，避免强电干扰，外露部分使用PVC管包覆，全部电线均不直接外露。
摄像机图像信号经过视频同轴电缆传输到监控中心，再还原成视频信号；摄像机电源采取RVV电源专用线。
全部管线均采取PVC管敷设，以符合消防及安全防范要求，对图像信号传输关键要求在图像信号经过传输系统后，不产生显著噪声失真（色度信号和亮度信号均不产生显著失真），确保原始图像信号（从摄像机输出图像信号）清楚度和灰度等级没有显著下降，设计过程中我们严格根据设计标准使监视区CATV系统传输方法达成最好传输效果。
1、系统供电和备电
本监视系统内全部用电设备均实施集中供电。
摄像机电源要求交流单相220V、50Hz ，电压许可偏差220V±10%，频率许可偏差50±1%。
2、抗干扰方法
在控制技术实际应用过程中，大多摄像机监控系统常常会碰到视频干扰问题，这些干扰通常全部是由随机或周期性噪声引发。所以我们在设计过程中已经充足注意到这类问题，因为这类问题确实有可能发生，而且一旦发生就需要一定时间和额外设备才能处理，也降低了整个工程质量，严重甚至要重新铺设电缆才能消除干扰，这些肯定影响建设方工程进度要求，也增加了建设方投资成本。
视频图像干扰问题实际上和摄像机、监视器、多种视频设备及传输设备全部没有什么关系，关键是因为多种环境原因，如电磁干扰或不一样地段电压差引发。针对上述问题我们在设计过程中采取了以下抗干扰方法：
1、交流电源进线必需时采取交流电源滤波器隔离和吸收来自电网干扰。
2、严格施工，确保施工过程中视频电缆护套不受损破，以避免电缆反复接地带来地环路干扰
七、监控中心设备部署和基础要求
系统关键控制设备包含数字硬盘录像机、模拟矩阵、液晶显示器、监视器等，监控室应满足以下基础要求：
1、监控室设计和部署应符合 《GB50198----94 民用建筑数字系统工程技术规范》第2.4条要求。
2、监控室应配置专业值守人员二十四小时监视警情；
3、安防系统用电应为独立系统，不能和其它设备共用，并提供独立接地系统，配用专用接地线，地线截面面积大于4 m㎡，接地电阻小于4Ω.
4、电视监控安保系统终端设备应合理布局。
5、监控室进出门提议安装电控锁和闭门器，预防闲杂人员出入。
6、监控室应保持整齐、明亮，夜晚应有足够照明条件。监控室光照度应保持在200---500LX，温度应保持在16℃－32℃左右，湿度应保持在85%以下。
7、应设置对应消防救灾设施，宜设置泡沫干粉灭火器、112灭火器等，严禁使用消防喷淋装置或其它水灭火设施。
八、单位质保体系
为健全、完善我单位质量确保体系、结合产品及各类工程设计、施工中实际情况，对质量管理落实全方面、有效方针，特制订单位质量确保纲领。
1、 建立和完善质量确保体系目标和要求
单位建立质量确保体系目标是为了向社会经过符适用户需求
产品工施工质量，从而使用户满意，使单位不停开拓发展。具体要求为：
1.1满足要求需要和用途；
1.2满足用户对产品质量要求和期望；
1.3符合国家和企业相关技术规范；
1.4价格合理，在竞争中取得良好经济效益。
2、　质量确保体系组织结构
单位质量确保体系由总经理直接领导，设置工程师对总经理直接负责。正常性质量管理工作由工程师代表总经理直接下达成各部门；一些具体质量工作及研制过程、施工过程中质量应该由各主管副总经理及正副总工程师按企业要求质量法规落实实施。各工程制造部经理、各工程研究主任兼所属部或科室质量责任人，确保质量体系工作顺利通畅，具体工作落实能够因事而定具体实施者。
3、　报警视听工程设计、施工质量控制
报警视听工程质量控制关系到安全报警系统可靠性，所以在质量管理上一定要做到全过程质量受控，才能确保万无一失。
3.1系统技术设计方案必需进行可靠性论证，组织相关资质工程师进行评审。
3.2具体系统设计及工艺设计严格根据国家公安系统GA相关标准及县综治办要求，使用海康威视品牌带网络接口硬盘录像机，达成县、乡、村三级系统联网标准化、通用化及维修方便要求。
3.3施工工艺图纸要根据上级指定报警系统、闭路电视监控等工艺细则及行业、企业相关经典工艺要求。
3.4按设备清单购置器材进厂后要由专职检验进行复检;如有缺损应立即要求索赔。
3.5系统在正式安装前应做必需模拟通电功效试验。
3.6各类施工人员进场操作前应对全体人员作技术要求、工艺要求、安全要求讲解培训工作。
3.7系统在施工中应分阶段进行验收或测试。
3.8系统在验收前先要做到系统设备齐全、图纸资料齐全、备用附件齐全三齐全检验，由项目主管负责落实。
3.10 CATV监控系统、报警系统工程验收，应按工程项目标技术条件由甲乙双方共同验收。甲方以监察为主，必需时能够请相关检测单位参与。在验收汇报上双方签字认可，正式交付使用。
4. 质量信息体系
质量信息系统是在全方面质量管理中对产品质量、工程质量、工作质量、售后服务质量等多种信息搜集、分析、反馈、处理。
4.1各部门设兼职质量信息员，立即搜集相关部门信息，立即送报各对口领导。
4.2单位各部门、各科室主管领导直接对本部门质量负责，处理具体质量事故。
4.3重大质量事故直接报工程师，由工程师组织相关人员进行分析后提出处理意见；必需时由总经理参与，处理结果直接向工程师汇报。
4.4售后服务质量信息搜集、反馈、处理，见售后服务质保体系具体要求。
九、售后服务体系
1.售后服务主导思想
坚持质量第一，用户至上精神，维护本单位声誉，确保工程项目及产品售后服务发挥其应有效能。
2.售后服务范围
2.1为用户提供工程及产品使用维护说明书，依据协议要求提供维修备用附件及工具。
2.2为用户培训操作、维护人员，介绍工程项目及产品性能及使用维护知识，使其掌握正确使用操作方法。
2.3对工程项目及产品在质量确保期内为用户提供三包服务。
2.4对用户因超期或使用不妥造成非正常损坏，提供有偿服务。
2.5建立质量信息搜集、反馈渠道，立即掌握工程项目及产品使用过程中质量情况。
3、实施措施
3.1归口部门
3.1.1使用过程售后服务工作中重大问题由单位工程师会同主管总经理进行协调处理。
3.2实施细则
3.2.1工程项目及产品自验收交付使用之日起保修为十二个月，十二个月内上门维护、维修。
3.2.2收到用户来电来信，本县市小故障1小时内上门服务，大故障10小时内排除。
3.2.3超出保修期限，酌情收取维修工本费。
3.2.4维修用产品、零部件，未经验收合格不准用于维修。
3.2.5维修人员未经培训考评合格不准上岗，为了加强维修人员责任性，实施回单制。
3.3纪律
本单位维修人员在进行售后服务时必需做到立即、快速、认真、热情诚恳、周到细致、遵守纪律，不谋私利，实施违纪、违法举报制。
4.质量信息反馈内容及步骤
4.1维修员填写“施工维修派工单”，维修后二十四小时内向单位工程师反馈。反馈内容通常为：故障发生时间、累积时间、故障部位、故障现象、故障原因、排除方法。
4.2工程师依据“施工维修派工单”作统计分析，把应改善质量问题向相关部门反馈。
4.3被反馈相关部门依据工程师意见，提出有效改善方法反馈工程师。
5.售后服务网各项规章制度
5.1内修班职责
损坏设备、产品、器材维修、送修。
保养维修仪器。
5.2分站职责
负责工程及产品交付后维修，维护巡查。
5.3值班守则：接待热情，统计具体，交代清楚，报表立即。
5.4抢修班职责：重大故障抢修，疑难故障分析研究。
