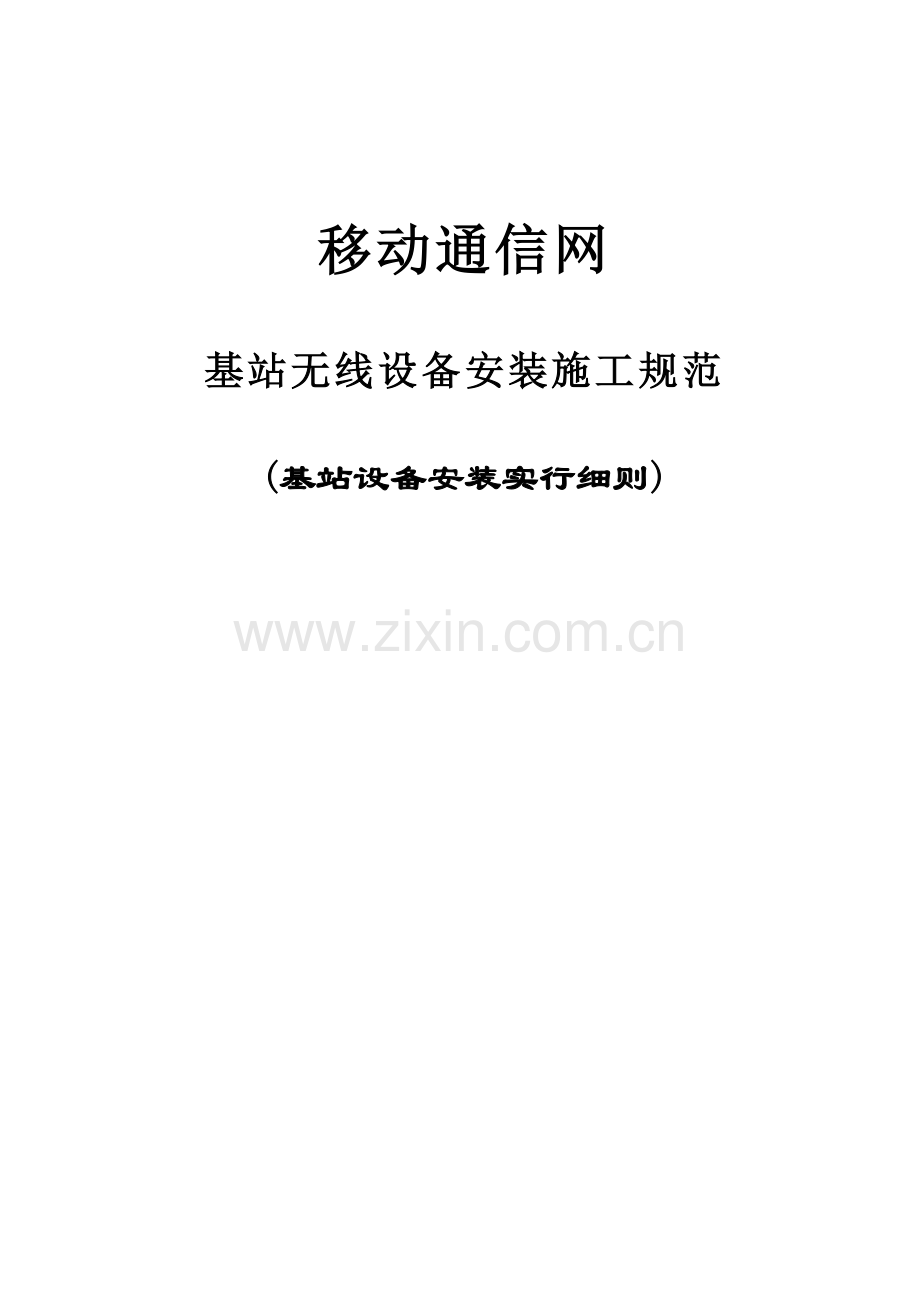

基站无线设备安装施工规范

(基站设备安装实行细则)

移动通信网基站无线设备安装施工规范

目录

1.施工条件和施工前准备……………………………………………………………………………2
1.1机房应具备装机条件……………………………………………………………………………2
1.2天线抱杆应具备安装条件………………………………………………………………………2
1.3馈线走线架应具备安装条件……………………………………………………………………2
1.4铁塔走线架应具备馈线接地处………………………………………………………………3
1.5安装前对工程前期准备工作检查………………………………………………………………3
2．施工组织和实行……………………………………………………………………………………3
2.1第一次工程协调会………………………………………………………………………………3
2.2工程设计交底……………………………………………………………………………………4
2.3施工技术力量报告和检查………………………………………………………………………4
2.4设备器材送货和检查……………………………………………………………………………5
2.5示范站和第一次工地例会………………………………………………………………………5
2.6安装质量检查……………………………………………………………………………………6
3．天馈线系统安装程序和规范………………………………………………………………………6
3.1天馈线安装位置质量规定……………………………………………………………………6
3.2天馈线组装吊挂质量规定……………………………………………………………………5
3.3天馈线安装质量规定……………………………………………………………………………7
3.4馈线防雷接地质量规定……………………………………………………………………9
3.5天馈线接头防水解决质量规定………………………………………………………………9
3.6爱立信设备远端模块安装质量规定…………………………………………………………9
4．室内设备（BTS）安装程序和规范………………………………………………………………10
4.1立架（含主设备，IDF架等）………………………………………………………………10
4.2线缆布放与连接…………………………………………………………………………………10
4.3接地………………………………………………………………………………………………11
4.4标签………………………………………………………………………………………………11

附件1用泡沫填充馈线最小弯曲半径………………………………………………………………12
附件2基站天线俯角和方位角测量办法………………………………………………………………13
附件3移动网基站设备安装质量检查表……………………………………………………………14
附件4移动网基站设备安装条件检查登记表………………………………………………………16

1．施工条件和施工前准备

1.1机房应具备装机条件

1.1.1机房建筑应符合工程设计规定。关于建筑工程已竣工并验收合格，机房墙壁及地面已充分干燥，门窗闭锁应安全可靠。
1.1.2机房馈线孔洞窗已安装，位置、尺寸、数量等均应符合工程设计规定。
1.1.3新机房时，空调已安装完毕，并能提供使用。室内湿度应符合工程设计规定。
1.1.3机房接地系统必要符合工程设计规定，机房内应设有工作地排，保护地排，机房外应设有防雷地排（各地排规格和孔洞符合工程设计规定），各地排有接地引入线（40×4mm2扁钢或95mm2铜线）牢固连接，接地电阻符合设计规定（＜5欧姆）。
1.1.4市电已引入机房，机房照明系统已能正常使用。
1.1.5配套走线架、电源、传播设备已安装。
1.1.6机房承重满足设备安装规定。
1.1.7机房建筑必要符合YD5002-94《邮电建筑防火设计原则》关于规定。机房内及其附近禁止存储易燃易爆等危险品。

1.2天线抱杆应具备安装条件

1.2.1铁塔抱杆
1.天线抱杆、悬臂及塔体必要紧固连接，符合安全规定；抱杆和悬臂必要防锈抗腐蚀；抱杆位置设立应符合工程设计规定，抱杆应垂直地面（左右偏差不超过1°）。
2.天线抱杆分离度应满足规定：天线抱杆应满足CDMA800天线系统水平分离度和垂直隔离度规定：对于单极化天线，CDMA天线应满足同一扇区别集接受天线水平分离度不不大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度不不大于1.0米。在垂直方向上应满足：CDMA800与GSM900天线系统在不同天线平台上垂直分离度不不大于2米。
1.2.2对于屋顶安装天线CDMA/GSM共站状况来说，CDMA天线除了应满足同一扇区别集接受天线水平分离度不不大于4.0米外，发射天线与任何GSM接受天线水平隔离度必要不不大于3米。
1.2.3所有天线抱杆必要处在避雷针45度保护范畴之中。
1.2.4GPS天线抱杆
GPS天线普通应安装在铁塔或楼顶南面可选取最开阔处,与GPS天线杆成45o角范畴内应无阻挡；抱杆应垂直，误差在1度以内。铁塔GPS支架悬臂伸出塔体长度不不大于1米。建议抱杆长度1米左右，直径75毫米。

1.3馈线走线架应具备安装条件

1.3.1室外走线架宽度不不大于0.4米，横档间距不不不大于0.8米，横档宽度不不不大于50毫米，横档厚度不不大于5毫米
1.3.2从铁塔和桅杆到馈线孔必要有持续走线架。
1.3.3为使馈线进入室内更安全、更合理，施工更安全便利，高层机房外爬墙走线架应在馈线孔如下留有1.5米至2米长。
1.3.4走线架需有足够支撑力承重。

1.4铁塔或走线架应具备馈线接地处

1.4.1新建铁塔按照主馈线接地规定预留接地位置。A点：平台上距抱杆底1－2m处每根抱杆各1处;B点：塔体下部爬梯笼两侧横铁上2处，高于60m铁塔还应在塔中央爬梯笼两侧横铁上加2处。
1.4.2楼顶走线架安装主馈线时，相应位置应有可供接地孔洞。
1.4.3A、B点接地铜排建议采用40×4mm2铜条制作，孔洞建议采用椭圆型。

1.5安装前对工程前期准备工作检查

为了保证工程进度、质量，提高工程管理水平，在基站设备安装前，由建设单位司组织本部、监理和施工单位对工程前期准备工作进行全面检查，检查内容涉及：
1.5.1室外天馈线安装条件检查：按本文1.2-1.4所列各条进行，重点是分离度，接地处和有无持续走线架。
1.5.2室内设备安装条件检查：按本文1.1所列各条进行，重点是：设备安装位置（设计安装位置与否需要更改及建议安装位置），馈线孔洞数量和位置安排，避雷器架安装位置，接地排与否合乎规定，走线架与否合乎规定；电源、传播有无到位，有无可供接电源端子等等。
1.5.3应详实记录检查成果和安装解决意见，要有案可查。检查用表见附表4。
1.5.4能整治一定要及时组织整治以保证安装后网络质量。

2．施工组织和实行

2.1工程协调会

2.1.1开工前应召开第一次工程协调会，会议由建设单位主持，参加单位应有建设单位、承包单位、分包单位、监理单位（必要时有设计单位）等承担本工程建设重要负责人、专业技术人员、管理人员。
2.1.2第一次工程协调会重要内容是：
1、 建设单位简介工程概况，如：组网方案、规模容量、总工程量、工程时限。
2、 建设单位依照委托监理合同宣布对监理工程师授权
3、 建设单位、承包单位和监理单位分别简介各自驻现场组织机构、人员分工、驻地及联系办法。
4、 建设单位简介工程开工条件准备状况，如：设计文献、设备材料到货进场状况等。
5、 施工单位简介施工准备状况，如施工队驻地，人员、车辆调遣筹划，机具仪表到场等状况。
6、 建设单位和监理工程师对施工准备状况提出意见和规定。
7、 监理工程师简介监理规划重要内容。
8、 涉及工程其他商定
9、 研究拟定各方参加此后协调会重要人员及重要议题。
2.1.3第一次工程协调会各方应有文字发言稿，并提交会议。会议纪要应由监理负责起草并经与会各方代表会签。

2.2工程设计交底

2.2.1施工安装前，指引施工工程设计文本应到位，设计单位（或建设单位）应负责简介工程设计状况，以透彻理解设计原则及质量规定；考虑到实际状况，每期工程施工前至少应向监理和施工方提供由设计人员签名或建设方本工程负责人签名有效力含“‘二图二角’即机房平面布置图、天线位置及馈线走向图、方位角、下倾角”书面材料。
2.2.2设计需重大更改，应及时办理设计变更，必要时，应请设计人员及时到现场办公，解决问题。

2.3施工技术力量报告和检查

2.3.1施工安装前，施工单位应按规定向监理单位报送有关文献：
1.分包单位资格报审表（A3）和关于资料(含单位营业执照，公司资质级别证书，业绩材料)；
2.施工组织设计（方案）报审表（A2）及施工组织设计方案，方案应含:
(1) 质量、进度、安全目的及保证办法；
(2) 施工组织及管理、技术人员资质，附以名单及职称、学历、岗位证书（或培训证书）复印件；
(3) 工机具仪表进场报审表和工机具仪表清单；
3.工程开工报审表（A1）。
监理工程师收到报验申请表后应及时对照检查并订立意见。批准施工组织方案和重要技工未经监理批准不得随意变化。
2.3.2施工队技术力量（含技工数量、施工方案、车辆、工机具）应满足施工质量和进度规定，每支施工队应指定有质量和安全负责人，核心部位操作（上塔及操作，制作馈线头，线缆连接）必要是有允许证、有经验纯熟技工担任；新手必要通过培训入场，只能做辅助工作；
2.3.3施工工机具仪表应符合施工规定
下表列出了基站设备安装施工所需基本工具仪表：
名称
型号数量

罗盘

室外安装用
坡度仪

室外安装用
直角拐尺

室外安装用
50m皮尺

室外安装用
sitemaster

室外安装用
馈线盘支架

室外安装用
滑轮组

室外安装用
油绳

室外安装用
大绳

室外安装用
安全带

室外安装用
安全帽

室外安装用
工具包

室外安装用
登塔鞋，手套

室外安装用
望远镜

室外安装用、选
地阻仪

室外安装用、选
卷尺

内外安装
7/8、1/2馈线刀

内外安装
机械或液压压线钳

内外安装
定、活扳手

内外安装
套筒、内六角、自动扳手

内外安装
断线钳、老虎钳、斜口钳

内外安装
（十字、－字）螺丝刀

内外安装
美工刀、锉刀、剪刀

内外安装
钢锯、铁锤

内外安装
电锤及钻头

内外安装
电钻及钻头

内外安装
2M压线钳、剥线钳

室内安装用
绕线枪

室内安装用
万用电表

室内安装用
水平尺、吊锤

室内安装用
热风机

室内安装用
梯子

室内安装用
吸尘器

室内安装用

2.4设备器材送货和检查

开工前建设单位、供货商、施工单位和监理单位代表要对需安装重要设备、重要材料、配件及辅材点验，设备器材必要所有到齐，数量、规格型号应符合工程设计规定，无受潮和损伤现象。应作好点验记录，不合规定应规定供货商限时解决，所用电源电缆应用阻燃耐火型。

2.5示范站安装

开工时，各地普通应选取一至二个有代表性基站作为示范站，进行示范性安装。示范站安装由施工单位组织，监理、督导和建设单位参加（必要时，设计人员和设备供货商代表也应参加），示范站要达到目是：
检查现场安装条件与否完全具备；
检查设备、器材品种、质量、数量与否满足工程规定；
检查施工技术力量（含人员、组织方案、现场管理、投入施工工机具仪表）与否符合工程质量和进度规定；
检查施工工序、工艺、质量与否符合规范规定；
示范站安装完毕后由监理工程师召集第一次工地例会，例会由参建各方参加。会上各方应对示范站状况作出评价，明确提出不合规定地方；对不合规定地方，要明确负责人，明确办法，明确完毕时限。监理工程师应起草例会纪要，并会签。
每支施工队入场安装时，都应先做一种示范站。

2.6工程质量责任和检查

工程施工质量是在施工过程中形成，而不是最后检查出来，为保证工程质量，应建立质量责任和检查体系：
施工单位对所承包工程项目施工质量负责，是施工质量直接实行者和责任者。应当建立起健全质量管理体系，贯彻质量责任制，拟定工程项目项目经理、技术负责人和施工管理负责人。质量负责人应对安装质量特别是核心部位进行质量自检；
监理单位代表建设单位对工程质量实行监理，对工程质量承担监理责任。监理单位责任重要有违法责任和违约责任。监理工程师质量监督与控制就是使承包单位建立起完善质量自检体系并运转有效，监理工程师质量检查与验收，是对承包单位作业活动质量复核与确认；监理工程师检查决不能代替承包单位自检，并且，监理工程师检查必要是在承包单位自检并确认合格基本上进行。现场监理工程师应履行职责，严格把关，不合格地方应当场纠正。

3．天馈线系统安装程序和规范

3.1天馈线安装位置质量规定
为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装设备和将来增网、扩容作整体通盘安排，先进场安装要给后续进场留下位置和以便。

平台上天线位置安排
正北为1扇区，北左为TRX1,北右为RX1;2、3扇区类推
爬笼两侧支架上馈线位置安排
按建网先后先内侧后外侧，同网按从左到右1、2、3扇区顺序
馈线窗孔洞线缆位置安排
按建网先后先下后上，据机架与馈线窗相对位置按1、2、3扇区顺序
避雷器组架上馈线位置安排
据机架与避雷器相对位置按1、2、3扇区顺序
3.2天馈线组装吊挂质量规定
3.2.1天线组装
天线组装时应在比较平坦地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装阐明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。
3.2.2馈线量裁
馈线量裁应按照节约原则，先量后裁。馈线容许余量为不超过5％。
3.2.3馈线头制作
馈线头应在塔下制作，普通状况下，制作馈线头必要使用专用馈线刀，按馈线头厂家规定规范环节进行。
切割外皮时不能划伤馈线外导体，馈线内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽量防止脏手接触外内导体，不能忘掉密封橡皮圈。
天线与1/2跳线连接、7/8馈线头与避雷器接头连接必要紧固不松动、无划伤、不露铜。
3.2.4天馈线吊挂
要用专用电缆盘支架、滑轮、绳索等设备。捆绑天馈线绳索要牢固，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。
3.3天馈线安装质量规定
3.3.1天线安装
天线数量、规格、型号和安装位置路由应符合工程设计规定（特别应检查天线与否有内置倾角及波束宽度、增益等指标）。
1．天线安装位置
天线安装位置应符合工程设计,六根天线在塔上排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。
天线应符合水平和垂直度隔离度规定。
2．CDMA800天线系统分离度规定(记为“分离度4132”)
CDMA800天线系统水平分离度规定如下：对于单极化天线，同一扇区别集接受天线水平分离度应不不大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度不不大于1.0米。
对于屋顶安装天线CDMA/GSM共站状况来说，CDMA发射天线与任何GSM接受天线水平隔离度必要不不大于3米。
天线垂直隔离度：CDMA800天线与相邻平台同方向GSM900天线在垂直方向上距离要不不大于2米。用卷尺或测绳测量，特殊状况可以目测，精准到米。
3．天线方位角
天线方位角设定符合系统设计规定，最大容许误差正负5o。方位角正北为0o，顺时针方向为正，不取负。用指南针测量，履行直角拐尺法。
4．天线俯角
天线俯角设定符合系统设计规定，最大容许误差正负1o。天线俯角为天线平面相对于铅垂线间夹角。用坡度仪在天线上取上中下三点平均值。应考虑天线预置内倾角;电调天线俯角为电调俯角与机械俯角之和，电调俯角依照天线厂家使用阐明用专用工具读取。
5．其他规定
天线与抱杆间固定必要使用不锈钢螺栓,重要部位应用双螺丝紧固，以保证在恶劣天气条件下不影响方位角和俯仰角变移;抱杆顶端高出天线顶部不不大于20cm，同一系统各天线高度应保持一致。
天线安装在楼顶围墙上时，天线底部距离围墙最高某些应不不大于50cm。
安装楼顶桅杆站，天线底到楼顶边与楼面夹角应不不大于60度。楼面不应对天线覆盖方向导致阻挡,如下图。

900MHz天线和DCS1800MHz天线安装在同一平台上时，天线水平间距应不不大于1m。
微波天线与CDMA或GSM天线安装于同一平台上时，微波天线朝向应处在GSM同一社区两天线之间。
电调天线特殊施工规定：控制线必要安装避雷器，每个避雷器必要独立接地，用黄绿或绿色线径8毫米接地线。
所有天线必要处在避雷针45度保护范畴之中。
3.3.2馈线安装
天线接口是天线和馈线连接口，并非承重口。安装时不能直接和7/8″馈线连接，应先与1/2″跳线连接，再连接7/8″馈线。
必要选用室外专用1/2″跳线，不得用室内跳线；1/2″跳线布放和绑扎应：留有供优化调节用余量，余量某些尽量不打圈,如确需打圈,圈数不能满2圈,且弯曲半径应符合规定(不不大于外径15倍,或240mm)，应用宽扎带和能长期不受风化材料将馈线与桅杆或悬臂固定牢固，使经受大风时无明显摇晃。
应按室内避雷器位置需要拟定每根主馈线安放顺序和入窗口，尽量避免交叉，主馈线布放应做到顺直牢固，馈线间间隔均匀、平行，必要使用专用馈线卡子，馈线卡安装应牢固并在一条直线上，馈线卡螺丝应能卡紧馈线，馈线卡间距在竖直方向普通应不大于1M,在水平方向上不不不大于2M。馈线应分层排列，整洁有序。主馈线及GPS馈线安装完毕后表面不应有破皮划伤和明显扭曲。
在铁塔平台上，馈线不要接触到尖锐表面（例如不与铁塔角铁接触），馈线固定应尽量用馈线卡而不用绑扎带，固定1/2〞馈线建议将7/8〃卡里半块翻转用。
主馈线入室必要用封洞板，并用护套密封。主馈线入室前要封口解决，穿入馈线窗孔洞不能过度用力，不能强行扭曲；要留有回水弯，回水弯半径必要不不大于馈线规定最小转弯半径(普通馈线不不大于15倍外径，软馈线不不大于10倍外径)；应能有效防止雨水顺馈线流入基站室内。各馈线回水弯应一致，回水弯如过大应用馈线卡互相连接；未使用入室孔洞口必要密封，整个密封窗应不透光。
馈线占用孔洞位置：新基站为了后期布缆以便，建议从下到上，从左到右。
安装馈线时，距馈线头10－15CM内馈线不应打弯。
3.3.3GPS天馈线安装
GPS或LFR天线安装必要严格按照设计规定施工，或遵守GPS产品规定；GPS天线普通应安装在铁塔或楼顶南面可选取最开阔处,与GPS天线杆成45o角范畴内应无阻挡。天线应垂直安装，误差在1度以内。
GPS天线组装固定应符合产品阐明书规定，对的固定在天线抱杆上，固定连接件应采用不锈钢材料，禁止用绑扎带。
GPS要与至少4颗卫星保持直线无遮挡连接,以对的解码。
GPS应为非本区域内至高点。
GPS与任何Tx天线在水平及垂直方向上至少应保持4米距离。
3.3.4避雷器和避雷器托架安装
按厂方阐明书规定组装好避雷器组架。
在走线架上距馈线窗1M左右位置安装避雷器组架，避雷器架必要与走线架严格绝缘，架面应与走线架垂直，其接地线应接到室外接地排上。
3.3.5室内馈线头制作和连接
应实地量裁馈线长度。
按规范规定制作馈线头,馈线内芯不得留有任何遗留物，馈线头与馈线连接应做到无松动、无划伤、不露铜、不变形，馈线头与避雷器连接应牢固。
3.3.6天馈线系统测量
天馈线系统驻波比必要不大于1.5（工作频段）。用驻波比测试仪（如SiteMaster）对的测试，每次测试前应进行校准，应记录相应频域和时频驻波比。不合规定应现场解决。
3.4馈线防雷接地质量规定
主馈线规定ABC三点接地，首尾（AC）两点，中间(B)一点；A点应选在平台上距馈头50－200CM处,可就近选取直接接塔体（应避免复接）、也可使用小接地铜块或长接地铜条先接铜体再接塔体;C点应选在进馈线窗前或回水弯前未弯曲部位，不可选在弯曲变形应力大地方，C点接地线接到室外接地排上，普通应使铜鼻子头指下;B点应选在铁塔向过桥拐弯前1M左右位置，或AC两点中部（楼顶铺设）。如果两点间超过60米，必要增长接地点；如果馈线不大于20米，容许两点接地；如果馈线不大于10米，容许一点接地。GPS馈线必要接地，接地点规定同主馈线。
接地线应采用厂方配专用馈线接地线，A、B两点普通用1M定长线,A点直接接在塔体上；B点接到扁铜排上（施工前应配好铜排）；C点则依照现场需要裁剪，接到室外接地排上，配套铜鼻子须压制2道以上，普通应使铜鼻子头向下。
接地线应尽量顺直向下不弯曲，馈线接头处接地线应朝下，接馈线端应高于接地排端，最小弯曲半径7.5厘米。
塔体接地点和接地线连接处要事先清除油漆和锈，接地线与防雷接地铜排或铁塔连接处要使用镀锡铜鼻子并用螺栓固定连接，同步作防氧化解决。
3.5天馈线接头防水解决质量规定
室外所有接头连接处、接地线与馈线连接处一定要用防水胶泥和防水胶布作密封防水解决，防止雨水渗入。建议依照产品材料阐明书规定采用防水315法（或133法，采用3M2228胶泥时），即里面缠3层防水胶带，中间包一层防水胶泥（一卷胶泥包一处）并捏成橄榄型，外面再缠5层防水胶带，外层胶带应超过胶泥两端各5CM左右，末层胶带缠绕方向由下向上，采用半重叠持续绕包，收尾时应用刀具割断而不能用力拽断，两端应用绑扎带扎好以免散开。
包裹处不应在弯曲部位、也不应在底部，水平走线时包裹处应恰当抬高。
3.6爱立信设备远端模块安装质量规定
远端模块如与天线安装在同一抱杆上时，远端模块需避开天线发射方向，安装于天线下部，距离天线下端距离至少80cm。吊装远端模块应特别注意安全；远端模块安装需与地面垂直，与铅垂线偏角不不不大于0.25。应固定牢固。
远端模块如安装在室外，则连接远端模块交流电源线需要三点接地。交流电源线接头处不能暴露在外，需放置于远端模块机框内，以防雨水浸湿。
远端模块如需拆卸搬运，应小心操作，轻拿轻放，避免损坏。
3.7馈线和跳线标记办法：
主馈线和室内外跳线两端都需有标签固定于两端明显处（每根馈线共6张）。标签必要清晰精确，位置一致，不容许标错。
建议馈线标签表达
RX1，RX2，RX3；TRX1，TRX2，TRX3，GPS；
跳线标签表达
RX1B，RX2B，RX3B，TX1，TX2，TX3，RX1A，RX2A，RX3A，GPS。
室外某些标签应加透明胶带保护。

4．室内设备(BTS)安装程序和规范

4.1立架（含主设备，IDF架等）
1．设备安装位置应符合设计平面规定。如愿设计位置不合理确需更改时,应执行“设计变更控制”或按照由建设方（随工）、监理和施工三方签认书面图纸进行，事后应报设计院完毕设计变更。
2．机架垂直度应≦0.1%。
3．新立机架与相邻机架正面应平齐，无凹凸现象，直线误差不不不大于5mm,架间缝隙不不不大于3mm。
4．机架应作抗震加固，并符合《通信设备安装抗震设计暂行规定》和设计规定。
5．MOTO设备应按规定在架底垫专用绝缘垫片以保证与地面绝缘，防止多点接地。
6.机架上各种部零件不得受损，漆面如有脱落应予补漆，安装结束后机架外表面应清洁。
7．按规定组装IDF架（MOTO设备），安装后IDF架架内部件凸出面应与同列机架取平。
4.2线缆布放与连接
线缆布放应考虑电源线、信号线分开排放，所放线缆应顺直、整洁，下线按顺序，拐弯均匀圆滑、弯曲半径符合规定（不不大于6倍线缆外径，最小60mm），留有扩容空间原则
4.2.1电源线、地线及铜鼻头制作
1．电源线应选用阻燃耐火型整段线料，线径规格应符合设计规定，线缆颜色应尽量符合部颁原则（直流正：红色；直流负：蓝色）；机架保护地线选用黄绿色或绿色，线径应符合设计规定，至少应不不大于16mm2。
2．铜鼻子规格应与所选用线径一致，铜鼻质量应得到保证；切割线缆应用专用断线钳或咔哒钳，不得使用钢锯等易使铜芯散开切割工具；不得将芯线剪成头细尾粗状；普通不得通过塞铜丝等办法使线径与铜鼻相吻合；
3．压线钳模刀应与所压线鼻一致或小半号，至少应压制2刀；压好线头不应有露铜，根部应用热缩套管封紧或用胶带包紧（最佳与线缆同色）。
4．应依照现场需要量裁缆线，布放电源线应考虑线缆最小弯曲半径，线缆最小弯曲半径为电缆外径6倍（阻燃型），或12倍（耐火型），与线鼻连接处不适当弯曲；线鼻与机架应紧固，电源架侧熔丝规格应符合规定。
4.2.21/2〞跳线头制作和安装
1.按设计规定在机架架顶插接1/2〞跳线，依照顺直、整洁和满足最小弯曲半径规定布放至避雷器或双工器，按现场需要进行第一次粗裁，粗裁普通比第二次精裁长20－50cm，精裁不留余量。
2．按规程使用馈线刀制作1/2〞跳线头，馈线头与馈线连接应做到无松动、无划伤、不露铜、
不变形，热缩套管套装位置（距顶端）要一致、平整，加热要均匀。
馈线头与避雷器或双工器连接应牢固。
4.2.3传播、告警线缆布放和安装
1． 2M电缆头制作连接
电缆头规格型号必要与线缆相吻合，剖头不应伤及芯线，建议采用专用工具，线头长度应一致，芯线不能与头体有相短路也许（绝缘外皮应保存0.5mm以上或露铜不大于2mm）；芯线采用压接方式时，应使用专用压线钳并保证适当强度；当芯线采用焊接方式时，不得浮现虚焊和短路，不损伤电缆绝缘层，焊点应光滑均匀，大小适当，无毛刺，无气泡。
2．采用绕接法接线时，必要使用绕线枪，绕接芯线应从端子根部开始，不接触端子芯线不适当露铜，当线径在0.4-0.6mm时，绕接8-6圈；当线径在0.6-1.0mm时，绕接6-4圈；
4.3接地
1． 避雷器托架接地线应接到室外防雷地排上；
2． 各机架（含IDF架）均应有保护地线接到室内保护地排上；
3． 电源设备、室内走线架等也应有保护地线接到保护地排上，如有缺少，应予补放。
4.4标签
所有新安装设备及线缆都必要有显目的签，标签应对的、整洁、牢固，最佳要贴满一圈，贴时候用直尺或水平尺做原则，要在一种方向上能看清所有标签字。
馈线入室口必要用封洞板，馈线窗孔洞要密封不透光；

附件1：用泡沫填充馈线最小弯曲半径如下：

馈线类型（普通）
公司原则
部颁原则
1/2”
240毫米
15倍外径
1/2馈线(超柔)
33毫米
10倍外径
7/8”
480毫米
15倍外径
7/8馈线(超柔)
130毫米
10倍外径
5/4”
400毫米
10倍外径
15/8”
500毫米
10倍外径

附件2
基站天线俯角和方位角测量办法
1．天线俯角测量
测量者手握坡度仪安全站在天线背后，用侧面紧靠在天线背面平直面，取上、中、下三点进行测量，取三个测试数据值平均值，精准到小数点后一位。
2．天线方位角测量．
2.1天线方位角测量原则
2.1.1指北针或地质罗盘仪应尽量保持在同一水平面上。
2.1.2指北针或地质罗盘仪必要与天线所指正前方成一条直线。
2.1.3指北针或地质罗盘仪应尽量远离铁体及电磁干扰源(例如各种射频天线、中央空调室外主机、楼顶铁塔、建筑物避雷带、金属广告牌以及某些能产生电磁干扰物体)。
2.2建议测量方式（直角拐尺测量法）
(1)前方测量：在方位角测量时，两人配合测量。其中一人站在天线背面近天线位置，此外一人站在天线正前方较远位置。接近天线背面工程师把直角拐尺一条边紧贴天线背面，另一条边所指方向（即天线正前方）来判断前端测试者站位，这样有助于判断测试者站位。测试者应手持指北针或地质罗盘仪保持水平，北极指向天线方向，待指针稳定后读数，即为天线方位角。
(2)侧面测量：当正前方无法站位时，可以考虑侧面测量。在方位角测量时，两人配合测量。其中一人站在天线侧面近天线位置，此外一人站在天线另一侧较远位置。接近天线工程师把直角拐尺一条边紧贴天线背面，拐尺所指方向（即天线平行方向）来判断前端测试者站位，这样有助于判断测试者站位。测试者应手持指北针或地质罗盘仪保持水平，北极指向天线方向，待指针稳定后读数，然后加或减90度即为天线方位角。
3．不同天线安装方式方位角测量（结合现场环境）
3.1落地铁塔天线方位角测量办法如下：
Ø 测量时寻找天线正前方最佳测试位置（测量位置选在铁塔底部，罗盘仪与被测天线点对点距离不不大于20米；罗盘仪与铁塔塔体直线距离不不大于10米。保证测量者双眼、罗盘仪、被测天线在一条直线上。
Ø 在测试时身体一定要保持平衡。
Ø 罗盘仪应尽量保持在同一水平面上，同步避免手颤抖（使罗盘仪内气泡保持在中央位置）。
Ø 保持30秒，待指针摆动完全静止。
Ø 读数时视线要垂直罗盘仪，读取当前指针所相应读数，并及时记录数据。
3.2楼顶天线方位角测量
测量者遵循测量原则，测量位置选在楼层底部，测量者与被测天线直视距离内无遮挡，指北针或罗盘仪与被测天线点对点距离不不大于20米，然后参照落地铁塔天线方位角测量办法进行测量。
由于环境因素，测量者在楼层底部无法直观地（或被其他建筑物遮挡）看到被测天线，无法到达测量位置时。可以寻找一种与被测天线平行规则状物体作为参照物，然后按照落地铁塔天线方位角测量办法对参照物进行测量，并注明此数据由测量参照物得到。

附件3
移动通信网基站无线设备
安装质量检查表
一、天馈线系统检查编号　　
编号
检查项目
规范原则规定
现场检查状况和结论：合格:Y;不合格:N;不需检查:N/A
站名1
站名2
备注

基站属性：GC共站?/天线数量?/塔型?
//
//

＊1.1
天、馈、跳线
规格、型号、数量安装位置必要符合设计规定，连接对的

＊1.2
天馈线系统电压驻波比
天馈线系统电压驻波比≤1.5

1.3
天线方位角
符合设计规定，误差不超过5°

1.4
天线俯仰角
符合设计规定，误差不超过1°

1.5
GPS天线位置
在与天线垂直方向成45°角范畴内无阻挡；
不是区域内最高点，在塔体南侧、与塔距离＞1m

1.6
天线垂直度
＜1°

1.7
GPS天线垂直度
＜1°

＊1.8
单极化天线分集距离
同一社区两个接受天线水平间距不不大于4米

＊1.9
CDMA天线与GSM天线间隔离度
不同平台垂直隔离度不不大于2M;
同一平台不同扇区水平分离度不不大于1M;
楼顶安装时GSM接受天线与CDMA发射天线间距不不大于3M

1.10
天线尾线安装
用室外1/2跳线，安装符合规范

1.11
馈线外观
馈线布放顺直，外观无可见或潜在损伤

＊1.12
馈、跳线头制作安装
制作符合规范规定，安装牢固可靠，室外头防水解决符合规定，与天线、避雷器连接牢固

＊1.13
馈线路由走向及布放工艺
符合设计规定，进入机房前有防水弯；
馈线转弯处曲率半径不不大于15倍馈线外径；
线窗密封良好不透光

＊1.14
馈线、避雷器安装与接地
符合设计规定，馈线安装牢固，ABC三点接地和接地线解决符合规范规定；
馈线避雷器就近与室外接地排相连并与室内地隔离

1.15
馈线卡间距
应有持续走线架支撑，两卡间垂直间距在1ｍ左右,水平间距2ｍ内

＊1.16
天线避雷
必要处在避雷针45°保护范畴中

1.17
线缆标记
标记对的、齐全，整洁、牢固、美观

二、设备安装工艺
5.1.1
位置和间距
符合设计平面布置图规定或按规定办理了变更，间距符合设计规定

5.1.2
垂直度
偏差≤0.1%

5.1.3
抗震加固
符合《通讯设备安装抗震设计暂行规定》和设计规定

5.1.4
保护接地
良好可靠

5.1.5
设备外表面
设备外表面光泽平滑,无划痕和缺陷

＊B5.1
内部件、线缆
无缺损，符合购货合同

三、走线架和配套项目工艺
5.1.6
位置、高度
符合设计规定

5.1.7
走线架安装
牢固，支撑、吊挂垂直整洁，横平竖直

5.1.8
走线架接地
接地良好，段与段间连接牢固

B5.2
馈线窗安装
符合设计，牢固、密封、接地

B5.3
外电引入
符合规范规定

四、线缆布放工艺
5.2.1
路由走向
符合规定，线缆应顺直、整洁，

＊5.2.2
数量规格型号
符合设计规定

5.2.3
三线分离
直流线、交流线、信号线应分开平行排放

5.2.4
弯曲半径
符合规范规定

5.2.5
绑扎质量
均匀、松紧适当、一致、美观、剪齐

＊5.2.6
线缆头制作和连接
剖头不伤及芯线，剖头长度一致，线鼻内径与芯线外径必要相配，必要使用专用工具，压接头压制牢固，焊接头焊点圆滑光亮，按规定加热缩套管

插接位置对的，接触紧密牢固，插接端子完好，线缆弯曲部位与根部距离符合规定

5.2.7
线缆标记
对的、齐全、明显、清晰、整洁

B6.1

不具备条件而遗留问题

阐明:　1、本表供现场检查用。检查合格记‘Y’;不合格记‘N’;毋须检查记‘N/A’。
　　　　　2、编号前有‘＊’符号，要予以特别注重，务必使其合格。
现场监理：　　　　　　　　　施工队长：　　　　　　　　　　随工：

年月日

附件4

移动网基站无线设备

安装条件检查登记表
页号

属性
检查站点（站名）
站1名：
站2名：
检查时间
年月日
年月日
基站机房类型（1.原则2.外租）

1.新建站2.GC共站3.GDC共站

天线载体型式（1.落地塔2.楼顶塔3.简易支架4.楼面抱杆）

编号
内容项目
现场状况记录
达标否
现场状况记录
达标否
1.01
机房及室内条件检查
机房安全及防火性能

1.02
新机房安装空调
