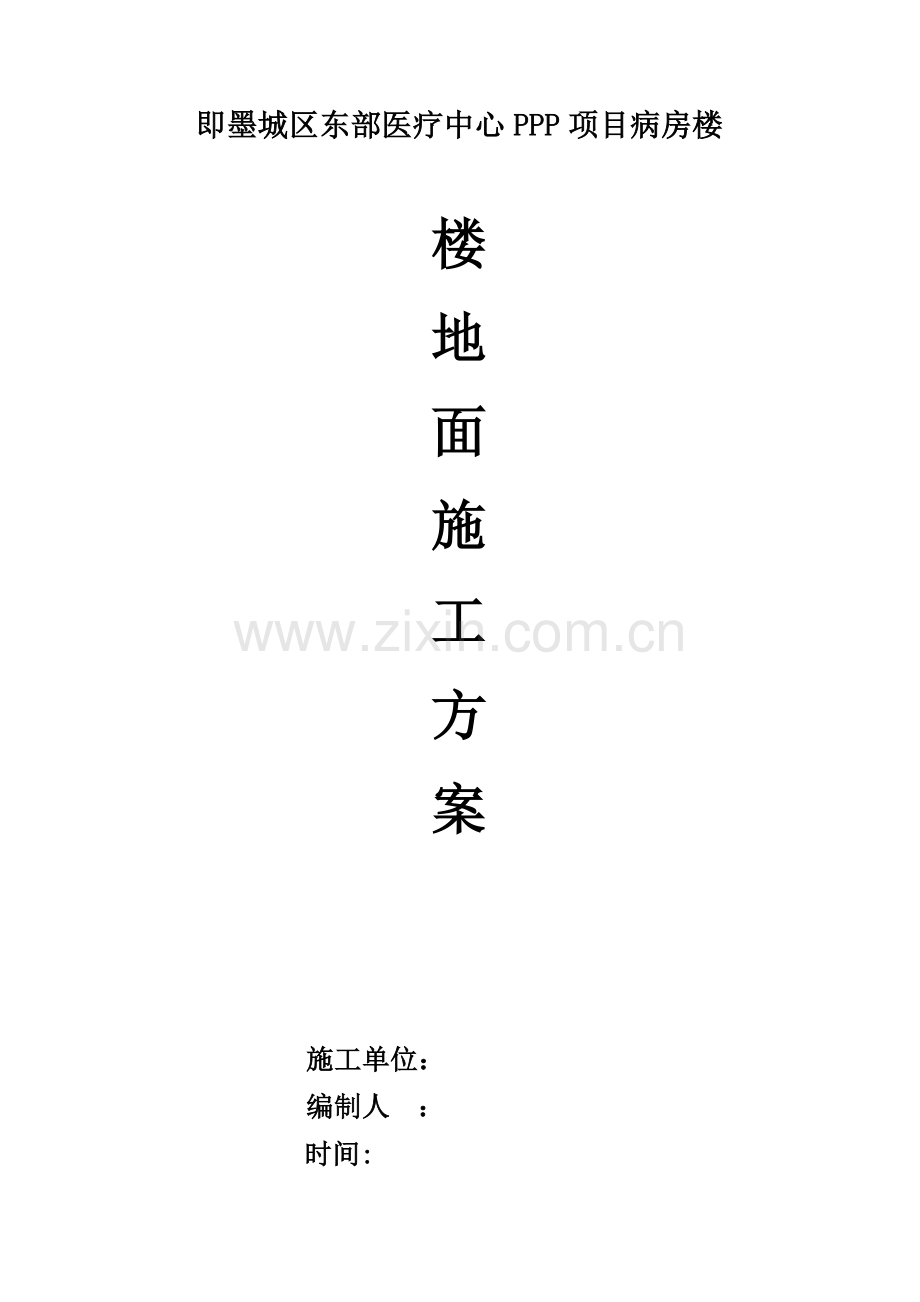

楼地面专项综合项目施工专项方案.doc_第1页
第1页 / 共13页

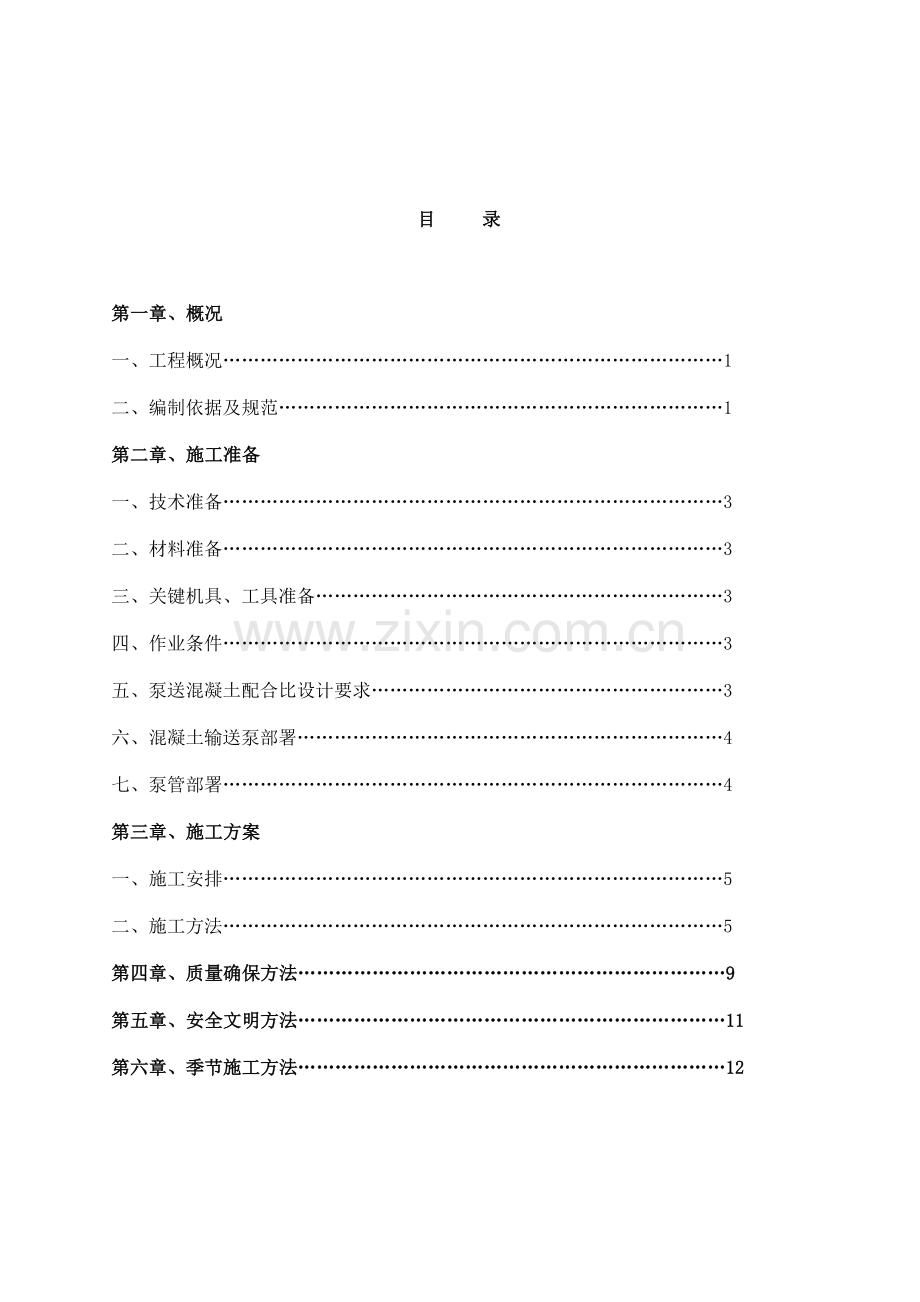

楼地面专项综合项目施工专项方案.doc_第2页
第2页 / 共13页
楼地面专项综合项目施工专项方案.doc_第3页
第3页 / 共13页
楼地面专项综合项目施工专项方案.doc_第4页
第4页 / 共13页
楼地面专项综合项目施工专项方案.doc_第5页
第5页 / 共13页
点击查看更多>>
资源描述

1、即墨城区东部医疗中心PPP项目病房楼楼地面施工方案施工单位:编制人 :时间: 目 录第一章、概况一、工程概况1二、编制依据及规范1第二章、施工准备一、技术准备3二、材料准备3三、关键机具、工具准备3四、作业条件3五、泵送混凝土配合比设计要求3六、混凝土输送泵部署4七、泵管部署4第三章、施工方案一、施工安排5二、施工方法5第四章、质量确保方法9第五章、安全文明方法11第六章、季节施工方法12第一章 概况一 、工程概况工程名称:中电建建筑集团即墨城区东部医疗卫生中心项目工程地址:山东省青岛市即墨市东部蓝色新区,鹤山路以南,龙山花园以西标段名称:即墨医疗卫生中心建设工程PPP项目装饰工程病房楼标段本

2、工程为病房楼11层-17层细石混凝土地面工程,混凝土标号采取C25二、编制依据及规范1、建筑施工图。2、现行相关施工技术、质量验收规范3、施工总承包协议。名 称编 号建筑工程施工质量统一验收标准GB50300-住宅装饰装修工程施工规范GB50327-建筑装饰装修工程施工质量验收规范GB50210-建筑地面工程施工质量验收规范GB 50209-施工现场临时用电安全技术规范JGJ46-建筑施工高处作业安全技术规程JGJ80-91建筑室内防水工程技术规程CECS196:建筑节能工程施工质量验收规范GB50411-4、业主工程师交底。第二章 施工准备一、技术准备:1、施工前组织施工技术人员仔细阅读施工

3、图,掌握装饰工程结构要求,和业主、设计院进行沟通。2、掌握楼地面工程施工工艺和操作方法,做好各个分项技术交底。对劳动力、机具、材料、构配件等做好计划和落实。二、材料准备1、水泥:应采取325号以上硅酸盐水泥、一般硅酸盐水泥和矿渣硅酸盐水泥。2、原材进场要进行试验,合格后再用于工程,楼地面砼采取C25商品细石砼。三、关键机具、工具准备手推车、平锹、拍板、铁滚筒、小铁锤、錾子、钢丝刷、毛刷、半截大桶、小水桶、胶皮水管、木抹子、2m木杠、墨斗、直尺(大于1.5米)、切割机、胶皮锤、灰铲、直角尺、广线。四、作业条件1、室内墙面已弹好+50cm水平线。2、穿过楼板立管已做完,管洞堵塞密实。埋在地面电管已

4、做完隐检手续。3、混凝土泵送管道安装完成。五、泵送混凝土配合比设计要求1、泵送混凝上配合比,除必需满足混凝土设计强度和耐久性要求外。尚应使混凝上满足可泵性要求。即依据结构特点、运输距离及气温条件和泵送距离和材质情况来确定合理水灰比,坍落度和砂率和外加剂、粉煤灰掺量,并依据施工过程、情况进行调整优化。其基础要求为:2、最少水泥用量,宜不低于300kgm3。 3、砂率宜为4050。4、水灰比不宜小于04,不得大于06。5、坍落度值见以下:泵送高度100m坍落度100140mm140160mm160180mm180200mm 注:上为现场出罐坍落度,配合比设计时应视气候条件、运输距离等作合适调整。

5、现场搅拌混凝土也应符合上述要求。六、混凝土输送泵部署1、混凝土泵现场位置,应离浇灌地点较近;混凝土运输方便;便于配管;靠近供水排水设施;场地密实。2、每台泵受料斗旁宜有足够停放二台搅拌车场地,方便能交替连续供料。3、病房楼输送泵放置于一层临时通道门口七、泵管部署1、输送管道应依据混凝土浇筑方案设置,并应尽可能缩短管线长度,少用弯管和软管,部署水平管或向下垂直管时,宜使混凝土浇筑方向和泵送方向相反。部署向上垂直管时宜使混凝土浇筑方向和泵送方向相同。 2、垂直向上配管时,宜使地面水平管长度大于垂直管长度14,且不宜小于1m,并应在一定位置设截止阀。倾斜向下配管时(如地下工程),应在斜管上端设排气阀

6、。3、夏季为降低混凝土入模温度,露天水平管道宜用麻袋或草包包裹并浇水湿润,以预防混凝土高温下坍落度损失过快而引发堵管。4、垂直输送管部署应依据建筑结构平面特点,充足利用柱、墙、楼板及垂直运输机械、设备孔洞等作为垂直布管支撑和附着点,逐层上升到顶,并保持整根垂直管在同一铅直线上,同时应考虑装拆方便、故障排除轻易、附着牢靠安全可靠。 5、楼下地面水平管,垂直泵管固定,选择特制固定卡具,在管道连接处固定牢靠。6、泵管全部转弯处必需给予合适加固,沿管道振动方向加设支托。距泵最近弯管受冲击力最大,要用比较牢靠支托紧紧固定,以减轻振动。7、病房楼泵管垂直运输定于楼梯间,垂直混凝土泵管加固在楼梯间防护栏杆上

7、,十一层至十七层泵管平面部署见泵管平面部署图。第三章 施工方案一、施工安排依据现场实际情况及考虑各工种相互配合,项目部决定装饰工程施工按以下步骤安排:1、楼地面基层清理,准备打耙。2、总、分包单位工序施工完成后,均经业主、监理、总包、分包单位共同检验,检验合格后,工作面才能移交对应下道工序施工单位。二、施工方法1、施工次序1.1病房楼细石混凝土地面施工次序因考虑到空调、消防、冷热水施工,首先浇筑15层地面,然后浇筑17层,依据各施工进度再浇筑14层和16层,以这类推。1.2混凝土地面浇筑次序先浇筑伸缩缝西区混凝土地面,在1号泵管混凝土施工完成后,拆下泵管,接到2号泵管位置进行混凝土浇筑,伸缩缝

8、东区混凝土地面根据1.2号混凝土泵管浇筑次序进行浇筑2细石混凝土面层2.1 细石混凝土工艺步骤:找标高、弹面层水平线基层处理洒水湿润抹灰饼抹标筋刷素水泥浆浇筑细石混凝土抹面层压光养护 2.1.1 找标高、弹面层水平线:依据墙面上已经有+50cm水平标高线,量测出地面面层水平线,弹在四面墙面上,并要和房间以外楼道、楼梯平台、踏步标高相呼应,贯通一致。 2.1.2 基层处理:先将灰尘清扫洁净,然后将粘在基层上浆皮用清扫机清理洁净。 2.1.3 洒水湿润:在抹面层之前一天对基层表面进行洒水湿润。 2.1.4 抹灰饼:依据已弹出面层水平标高线,横竖拉线,用和豆石混凝土相同配合比拌合料抹灰饼,横竖间距1

9、.5m,灰饼上标高就是面层标高。 2.1.5 抹标筋:面积较大房间为确保房间地面平整度,还要做标筋(或叫冲筋),以做好灰饼为标准抹条形标筋,用刮尺刮平,作为浇筑细石混凝土面层厚度标准。 2.1.6 刷素水泥浆结合层:在铺设细石混凝土面层以前,在已湿润基层上刷一道10.40.5(水泥水)素水泥浆,不要刷面积过大,要随刷随铺细石混凝土,避免时间过长水泥浆风干造成面层空鼓。 2.1.7 浇筑细石混凝土: 2.1.7.1 细石混凝土搅拌:细石混凝土面层采取商品混凝土,楼面坍落度控制在60mm以内。并按国家标准混凝土结构工程施工及验收规范要求制作混凝土试块,每一层建筑地面工程不应少一组。当改变配合比时,

10、亦应对应制作试块。 2.1.7.2 面层细石混凝土铺设:将搅拌好细石混凝土铺抹到地面基层上(水泥浆结合层要随刷随铺),紧接着用2m长刮杠顺着标筋刮平,然后用滚筒(常见为直径20cm,长度60cm混凝土或铁制滚筒,厚度较厚时应用平板振动器)往返、纵横滚压,如有凹处用同配合比混凝土填平,直到面层出现泌水现象,撒一层干拌水泥砂(11=水泥砂)拌合料,要撒匀(砂要过3mm筛),再用2m长刮杠刮平(操作时均要从房间内往外退着走)。 2.1.8 抹面层、压光: 2.1.8.1 当面层灰面吸水后,用木抹子用力搓打、抹平,将干水泥砂拌合料和细石混凝土浆混合,使面层达成结合紧密。 2.1.8.2 第一遍抹压:用

11、铁抹子轻轻抹压一遍直到出浆为止。 2.1.8.3 第二遍抹压:当面层砂浆初凝后,地面面层上有脚印但走上去不下陷时,用铁抹子进行第二遍抹压,把凹坑、砂眼填实抹平,注意不得漏压。 2.1.8.4 第三遍抹压:当面层砂浆终凝前,即人踩上去稍有脚印,用铁抹子压光无抹痕时,可用铁抹子进行第三遍压光,此遍要用力抹压,把全部抹纹压平压光,达成面层表面密实光洁。 2.1.9 养护:面层抹压完24h后(有条件时可覆盖塑料薄膜养护)进行浇水养护,天天不少于2次,养护时间通常最少不少于7d(房间应封闭养护期间严禁进入)。 2.2 质量标准 2.2.1 确保项目: 2.2.1.1 面层材质、强度(配合比)和密实度必需

12、符合设计要求和施工规范要求: 2.2.1.2 面层和基层结合必需牢靠,无空鼓。 2.2.2 基础项目:2.2.2.1 面层表面洁净,无裂纹、脱皮、麻面和起砂等现象。2.2.2.2 在门、洞口处设置分仓缝,房间净空大于6米要在中间位置设置分仓缝; 2.2.2.3 有地漏面层,坡度符合设计要求,不倒泛水、不渗漏、无积水、和地漏(管道)结合处严密平顺。 2.2.2.4 有镶边面层邻接处镶边用料及尺寸符合设计要求和施工规范要求。 2.2.3 许可偏差项目,见表7-4。 水泥混凝土面层许可偏差和检验方法 表7-4序号项 目许可偏差 (mm)检验方法1表面平整度5用2m靠尺和楔形塞尺检验2缝格平直3拉5m

13、线,不足5m拉通线和尺量检验2.3 成品保护 2.2.1 在操作过程中,注意运灰双轮车不得碰坏门框及铺设在基层多种管线。 2.3.2 面层抹压过程中随时将脚印抹平,并封闭经过操作房间一切通路。 2.3.3 面层压光交活后在养护过程中,封闭门口和通道,不得有其它工种进入操作,避免造成表面起砂现象。 2.3.4 面层养护时间符合要求能够上人操作时,预防硬器划伤地面,在油漆刷浆过程中预防污染面层。2.4应注意质量问题 2.4.1 面层起砂、起皮:因为水泥标号不够或使用过期水泥、水灰比过大抹压遍数不够、养护期间过早进行其它工序操作,全部易造成起砂现象。在抹压过程中撒干水泥面(应撒水泥砂拌合料)不均匀,

14、有厚有薄,表面形成一层厚薄不匀水泥层,未和混凝土很好结合,会造成面层起皮。假如面层有泌水现象,要立即撒水泥砂(11=水泥砂)干拌合料,撒均匀、薄厚一致,木抹子搓压时要用力,使面层和混凝土紧密结合成整体。 2.4.2 面层空鼓、有裂缝:因为铺细石混凝土之前基层不洁净,如有水泥浆皮及油污,或刷水泥浆结合层时面积过大用扫帚扫、甩浆等全部易造成面层空鼓。因为混凝土坍落度过大滚压后面层水分过多,撒干拌合料后终凝前还未完成抹压工序,造成面层结构不紧密易开裂。 2.2.2.3 面层抹纹多,不光:关键原因是铁抹子抹压遍数不够或交活太早,最终一遍抹压时应抹压均匀,将抹纹压平压光。第四章 质量确保方法针对装饰工程

15、施工质量要求及施工工艺特点,项目部拟采取以下质量确保方法: 1、 施工技术交底制坚持以技术进步来确保施工质量标准。每个工种、每道工序施工前要组织进行各级技术交底,各级交底以书面进行,指出质量控制关键点及难点,说明规范要求,把握施工关键。严格根据施工程序和技术安全交底施工,杜绝违反操作规程及操作程序现象出现。2、 样板引路制前一分项工程完成后,在要求时间内做出下一分项工程施工样板,经总包、分包、监理、业主单位共同参与样板点评,并经整改处理合格后,作为后续工程指导样板,方能进行大面积施工。各项工程全部完成后作交房样板间,统一操作要求,明确质量目标,并以样板间作为以后施工最低标准,以后工程必需高于样

16、板间质量标准。3、 施工过程三检制严格根据工程质量管理制度进行质量管理,实施并坚持自检、互检、交接检制度,现场实施标示,注明操作者、施工日期,并作好对应统计。应处理好上下工序间交接,分清职责,作好产品中间保护和交验前保护,建立交接统计。4、 质量否决制对不合格分项、分部和单位工程,质量部门有一票否决权,必需进行返工,杜绝不合格品进入产品步骤。5、质量文件统计制质量统计是质量责任追溯依据,应努力争取真实和详尽。各类现场操作统计及材料试验统计、质量检验统计等要妥善保管,尤其是各类工序接口处理,应具体统计当初情况,理清各方责任。1.4、 事后会诊制每一施工段或每一工序施工后,由质量部门牵头,组织项目

17、部和分包相关人员进行质量会诊,发觉施工出现问题,安排专员立即处理并作出总结,并立即下发给总包和分包相关人员,避免以后分项施工中再出现相同或类似问题。对不合格分项必需进行返工。7、 成品保护制为确保工程质量美观,达成用户满意,项目施工管理班子应专门组织专职人员负责成品质量保护,值班巡察,进行成品保护工作。成品保护值班人员,按项目领导指定保护区或楼层范围进行值班保护工作。成品保护专职值班人员,按项目质量确保计划中要求成品保护职责、制度措施,做好保护范围内全部成品检验保护工作。专职成品保护值班人职员作到完工验收,办理移交手续后终止。在工程未办理完工验收移交手续前,任何人不得在工程内使用房间,设备及其

18、它一切设施。第五章 安全文明方法1、进行技术交底制度,施工班组长在工作开始前,应对所属人员做安全交底,交代在当初气候、环境下针对本工序施工工艺特点注意事项。2、塔式起重机有专员指挥操作,塔式起重机司机按指挥人员指挥操作,指挥使用对讲机。在水平和垂直方向应该错开,以预防塔臂碰撞。3、装饰工程施工时有大量高处作业,即在坠落高度基准面2米以上有可能坠落高处进行作业。高空作业必需配置“三宝”;高空作业不得从高空抛掷物体;施工间歇时应将施工机具及材料固定不松动,预防坠下伤人;上下不一样层次交叉作业应注意安全;立即纠正不正确攀登作业。独立攀登作业人员身体素质、衣着及防护用具,必需严格遵守国家劳动保护法令相

19、关要求4、必需按要求立即搭设楼层平面预留洞口、楼梯口防护栏杆,挂设安全网,施工中应加强安全巡检,着重检验配件牢靠情况。5、严格实施建设部JGJ41.4-施工现场临时用电安全技术规范现场使用动力线、照明线路架设要符合线路架设要求,“三相五线制”供电线路,三级配电二级保护,严禁动照混用,必需“一机一闸、一漏一箱”,线路架设要符合线路架设要求。电器设备和线路绝缘必需良好,维修电工要常常检验,预防漏电伤人;使用电钻等手持电动工具应戴上绝缘手套。1.4、施工过程中,建筑垃圾排放、场地废弃物清理,不得从建筑物高处向下流放污水、倾倒垃圾,全部垃圾装袋运出;建筑垃圾立即由专员清运,临时不能清运建筑垃圾必需集中

20、堆放到指定点。7、严禁在施工现场焚烧废旧材料、有毒、有害和有恶臭气味物质。第六章 季节施工方法1.2.1 雨季施工方法1、精心组织雨季装修施工,合理安排雨季装修施工工序。根据晴、雨、内、外相结合标准安排施工,晴天多做外装修,雨天多做内装修。外装修作业前要收听天气预报,确定无雨后方可进行施工,雨天不得进行幕墙工程施工。雨天室内工作时,操作人员不得将泥水带入室内造成污染,立即清理受污染楼地面。2、先安好门窗或采取遮挡方法后方可进行内装修施工,屋顶全部洞口在雨天用塑料布进行覆盖,水落管安装到底,并安装好弯头,避免雨水污染外墙、地面。1.2.2 夏季施工方法1、高温期间进行外墙装饰施工要避免阳光直接暴晒,应安排早晨西边,下午东边,黄昏南北边方法岔开施工,施工时采取遮阳防晒等方法施工。2、基层必需提前浇水,保持基层湿润。3、面层完成后立即养护。4、夏季气温过高时,应避免在太阳暴晒下施工,以免墙面发生脱皮、鼓泡现象。
