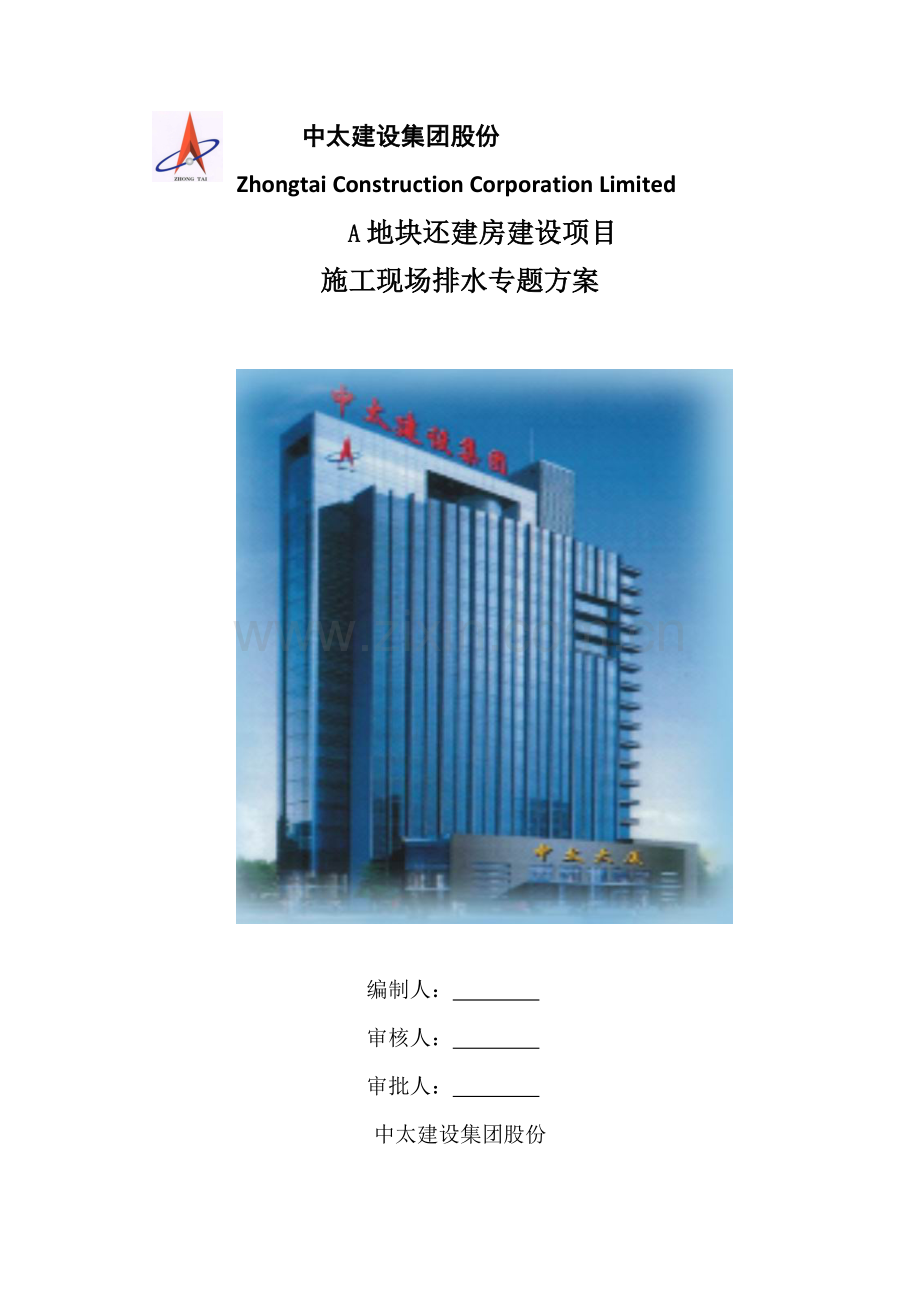

综合标准施工现场排水专业方案.doc

中太建设集团股份
Zhongtai Construction Corporation Limited
A地块还建房建设项目
施工现场排水专题方案

编制人：
审核人：
审批人：
中太建设集团股份

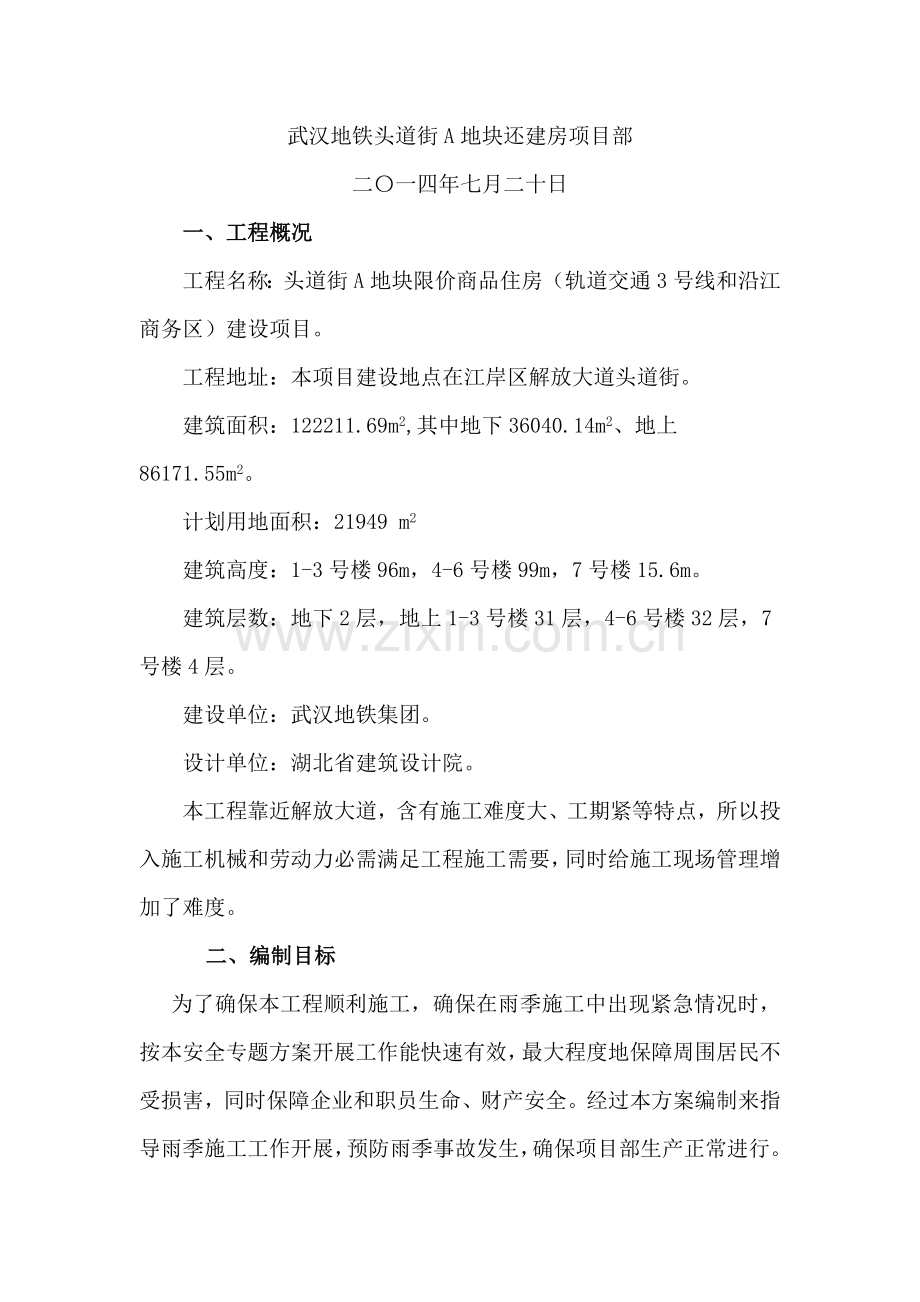

武汉地铁头道街A地块还建房项目部
二〇一四年七月二十日
一、工程概况
工程名称：头道街A地块限价商品住房（轨道交通3号线和沿江商务区）建设项目。
工程地址：本项目建设地点在江岸区解放大道头道街。
建筑面积：122211.69m2,其中地下36040.14m2、地上86171.55m2。
计划用地面积：21949 m2
建筑高度：1-3号楼96m，4-6号楼99m，7号楼15.6m。
建筑层数：地下2层，地上1-3号楼31层，4-6号楼32层，7号楼4层。
建设单位：武汉地铁集团。
设计单位：湖北省建筑设计院。
本工程靠近解放大道，含有施工难度大、工期紧等特点，所以投入施工机械和劳动力必需满足工程施工需要，同时给施工现场管理增加了难度。
二、编制目标
为了确保本工程顺利施工，确保在雨季施工中出现紧急情况时，按本安全专题方案开展工作能快速有效，最大程度地保障周围居民不受损害，同时保障企业和职员生命、财产安全。经过本方案编制来指导雨季施工工作开展，预防雨季事故发生，确保项目部生产正常进行。
三、现场部署
1、办公区、宿舍区部署
办公区和宿舍区设在施工现场旁边C地块，搭设1-2层彩钢板活动房，办公区和宿舍区设食堂和卫生间，而且设置一个独立化粪池。
生活雨污水排放至市政管道，区间内雨水利用高差控制，自由泻水进入雨水口。生活污水采取现场砌筑化粪池，经过池化后排入城市管网内，化粪池内沉淀物定时请环卫部门抽排。
2、施工现场部署
本工程施工现场桩基施工阶段，在基坑周围设临时排水沟，设4个排水井，并设沉淀池，用机械或人工临时开沟排水；土方开挖施工阶段，在基坑周围采取混凝土硬化，根据基坑设计要求做好排水沟，而且控制好排水坡度，排水沟连通至排水井，基坑护坡、坡顶均采取混凝土喷浆硬化表面；基坑底部四面设排水沟，用污水泵抽水至基坑上部排水沟，再汇入市政管网。
上部结构施工阶段，在每栋外墙脚手架外设排水沟，施工道路两边设排水沟，而且连通至排水井，最终排入市政管网。
洗车台设在大门内侧，配置高压冲洗设备及高压冲洗水枪，槽内设置沉淀池。全部从工地出去车辆均要将泥水冲洗洁净，泥水经沉淀后，将清水排放到主排水沟中。沉淀池定时清理。
本工程施工时材料堆场及机械设备停放场地及辅助材料堆场，尽可能部署在离施工操作面不远且不影响交通区域。
施工雨排水经沉淀池后接入市政雨水管网。
四、施工方案
4.1 施工现场排水沟部署（排水部署详见排水平面部署图）
4.1.1地下室施工阶段
依据地下室阶段施工进度进行针对性排水部署。
1、基坑顶排水
在基坑边坡顶部搅拌止水桩边（依据实际情况具体确定）采取混凝土硬化，设置排水沟和集水坑，避免地表水流入基坑，排水沟截面宽300X400mm，最浅处深度200mm，坡度0.5％。集水坑直径1000mm，深度1000mm，沟壁采取MU10灰砂砖M5水泥砌筑120厚，1：3水泥砂浆抹灰20mm厚。沟底采取80厚C10素混凝土，M10水泥砂浆找平。为了预防特大暴雨及因市政管网排水不畅而引发基坑雨水倒灌，在基坑放坡边和排水沟间砌筑一道300mm高挡水240墙，并用水泥砂浆抹面，出土方坡道上部预备砂包，随时封堵。
2、土方开挖期间排水
1、2、3#楼土方先行开挖，该部位排水方法：该部位土方开挖时，一直保持边部挖一个集水坑，并保持集水坑处较其它部位低，有效地排除开挖面雨水和土体渗水至基坑上部循环排水沟内，排水方法为上排水。
土方开挖为分块分层开挖，其它部位和1、2、3#楼排水方法一致。
3、基坑底排水
基坑土方开挖完成后，依据基础部署形式，在基坑底周围和内部（不影响结构位置）设排水沟和集水坑，用污水泵抽水。排水沟截面宽度250X400mm，最浅处深度200mm，坡度0.5％，集水坑直径1000mm，深度1000mm。沟壁采取MU10灰砂砖M5水泥砌筑120厚，1：3水泥砂浆抹灰20mm厚。沟底采取80厚C10素混凝土，M10水泥砂浆找平。
4.1.2主体施工阶段
土方回填完成（土方回填至室外地坪标高以下200mm），建筑物四面场地均采取C20混凝土进行地坪硬化，施工现场排水则采取明排水沟进行场地排水处理。
排水沟截面300*300～400，采取100mm厚C20混凝土垫层，侧墙采取240厚标准砖M10水泥砂浆砌筑，1：2水泥砂浆粉刷，通道口处盖板用钢筋网，其它部位在排水沟上部采取废旧模板进行封盖。在排水沟下游末端设沉淀池，排出口加设钢板网，沉淀池内定时清理，确保泥浆、污水等不直接排入总排水沟内。
4.2施工现场沉淀池、集水坑部署
1、沉淀池设置
依据现场实际情况，现场部署四处沉淀池，分别部署在南边4#楼、7#楼及北边1#楼、7#楼处。生活区、办公室处每一排活动板房各设置一组沉淀池。
2、集水坑设置
每套排水沟系统内均设置集水井，集水井按间隔50m设置1只。基坑内集水井采取砖砌，而且用水泥砂浆抹面，埋入基底，底部采取100mm厚C20混凝土封底；地面集水井尺寸为500*500*500mm，采取砖砌，底部采取100mm厚C20混凝土封底。
4.3生活区内废污水排放：
生活设施内设置一个卫生间，设置一个3#化粪池，池化后排入城市污水管网内，化粪池内沉淀物请环卫部门定时清理。生活区废水排放Φ300波纹管埋地敷设，经过高差自由落水，排入市政雨水管网。
各生活区前面均设置2只500*500集水井，四面采取240标准砖围砌，M10水泥砂浆砌筑，内侧面1：2水泥砂浆粉刷，和活动板房排水沟相连通。
4.4排水流量
依据武汉气象局提供数据，当地域整年最大降水量在夏季阶段，最大降雨量为100mm/天。
建筑施工场地占地面积为18040m2，则最大排水量为1800m3。
生活污水按100m3/天，因为雨季不考虑施工用水。
依据水泵流量，65*24=1560 m3/天
4.4.1排水管设置
依据总排水量1800 m3/天排水管出水口设置四道总管，每道排水沟长度150m，水流流速1m/S计算。
则出水量时间1800÷4÷1÷150÷360=0.0083 m2小于总管截面面积（施工现场管道最小截面0.28 m2）。
故选择总管型号满足要求。
4.4.2水泵设置
本工程设置四个出水口，每个出水口设置一台水泵，则总出水量为1800/4=450m3
综合上述，水泵出水量大于工程排水量，故选择四台三相系列油浸式污水电泵扬程20m，65m3/h满足施工要求。
4.5搅拌台水泥浆水排放
依据武汉市建设局要求，砂浆采取商品砂浆、混凝土采取商品混凝土。商品混凝土则经过混凝土搅拌站提供，经过混凝土罐车运至施工现场；砂浆砂浆则采取干粉砂浆现场拌制，干粉砂浆放置于定制砂浆罐内，经机械加水后直接从出料口出料，拌制过程中产生少许清洗废水。综上所采取搅拌台设置专用沉淀池，沉淀池尺寸为800*800*1000mm，沉淀有效高度为600mm，排出口加设钢丝网片，沉淀池做法为：10厚砼筑底，侧墙采取240厚标准砖1：3水泥砂浆砌筑1：2水泥砂浆粉刷，盖板用钢筋电焊而成，沉淀池内定时清理，确保水泥浆、污水等不直接排入河道内。
4.6施工现场配置排水泵、排污泵等设备，对不可估计自然现象及施工时意外进行全力以赴应急抢救，确保如遇大雨等自然灾难时，施工现场泥浆、污物等尽可能避免直接排入城市管网。
4.7施工现场排污排水施工日期
施工现场排污、排水施工日期贯穿整个工程施工。
