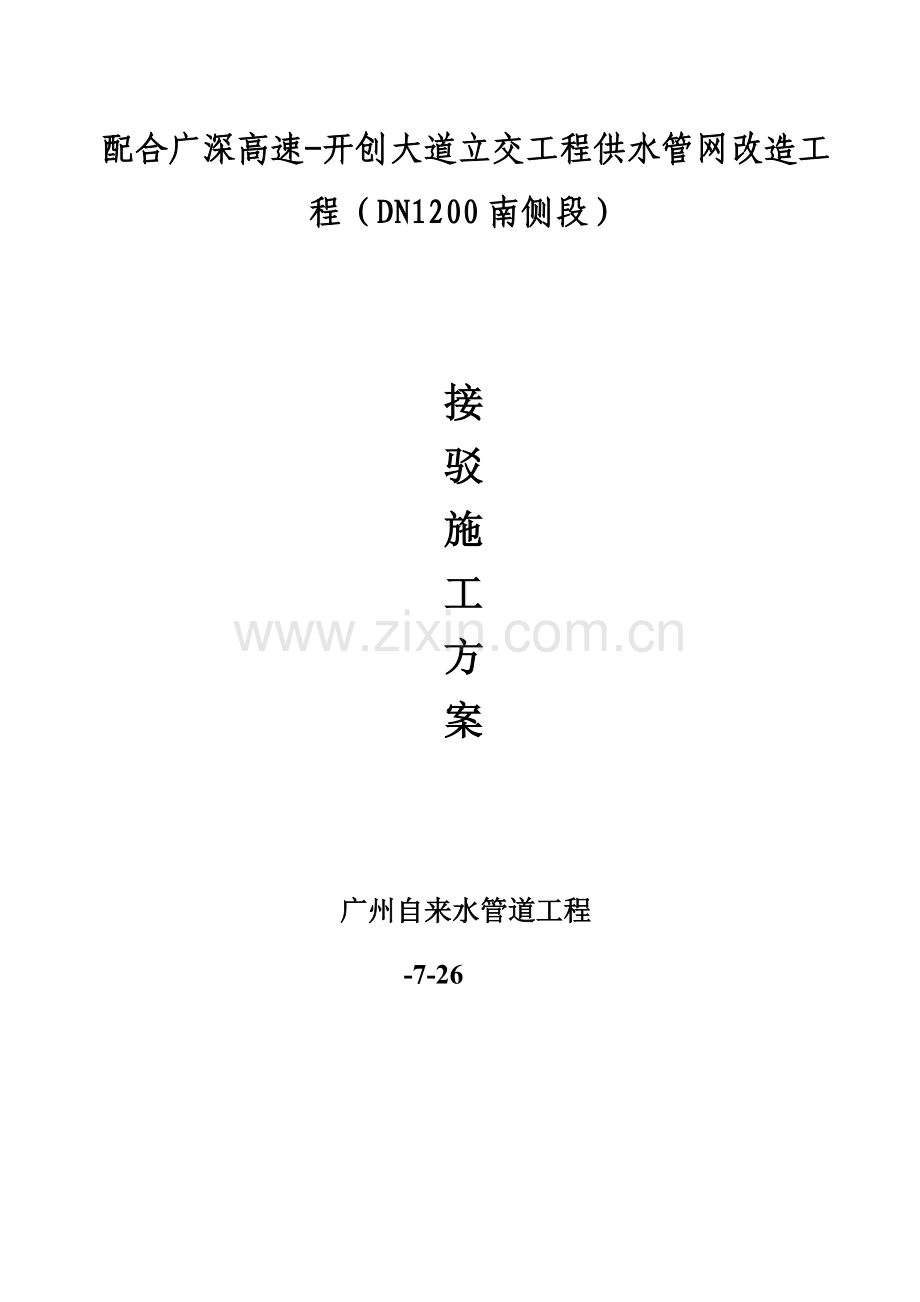

配合广深高速-开创大道立交工程供水管网改造工程（DN1200南侧段）

接
驳
施
工
方
案

广州自来水管道工程
-7-26

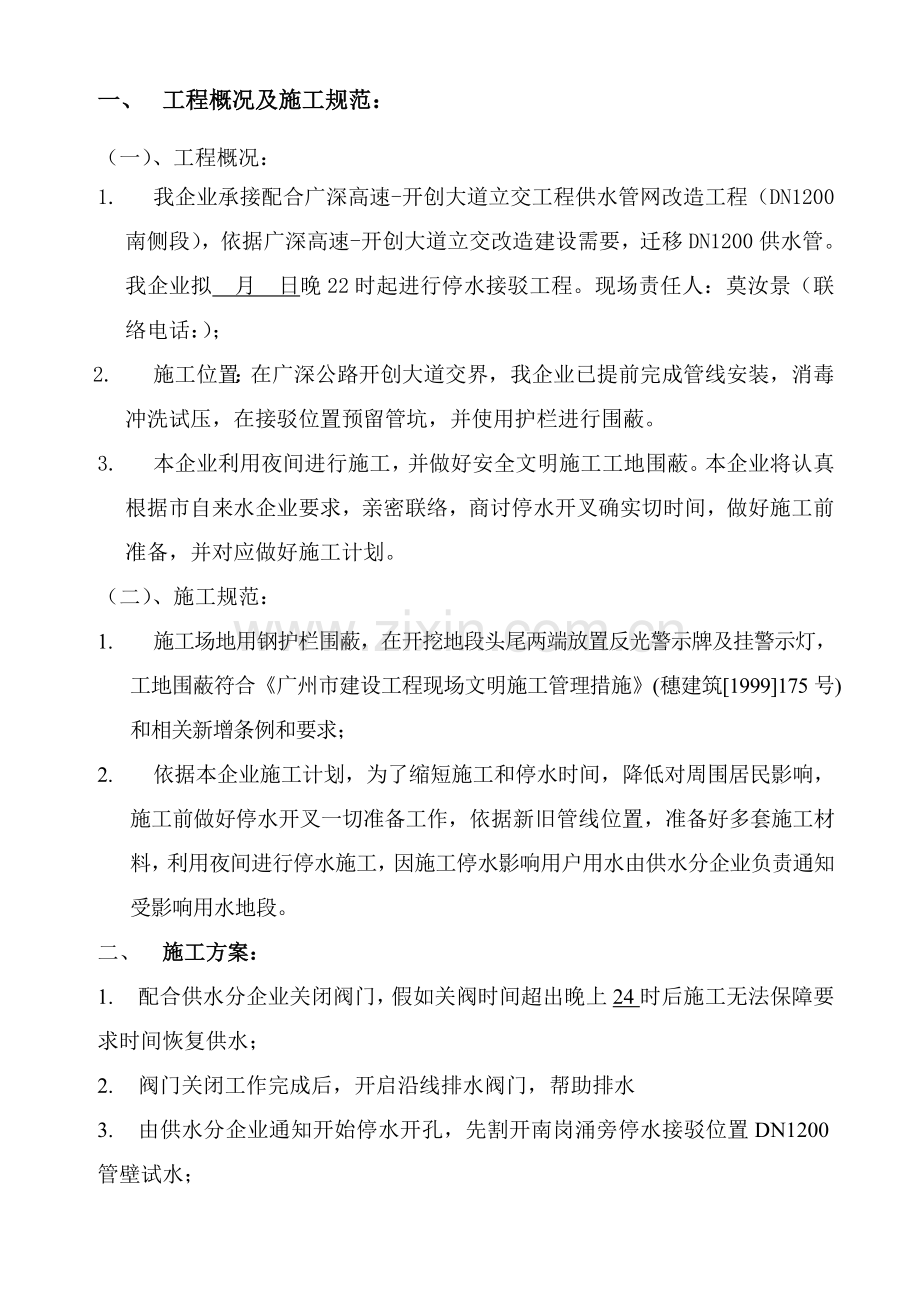

一、 工程概况及施工规范：
（一）、工程概况：
1. 我企业承接配合广深高速-开创大道立交工程供水管网改造工程（DN1200南侧段），依据广深高速-开创大道立交改造建设需要，迁移DN1200供水管。我企业拟 月 日晚22时起进行停水接驳工程。现场责任人：莫汝景（联络电话：）；
2. 施工位置：在广深公路开创大道交界，我企业已提前完成管线安装，消毒冲洗试压，在接驳位置预留管坑，并使用护栏进行围蔽。
3. 本企业利用夜间进行施工，并做好安全文明施工工地围蔽。本企业将认真根据市自来水企业要求，亲密联络，商讨停水开叉确实切时间，做好施工前准备，并对应做好施工计划。
（二）、施工规范：
1. 施工场地用钢护栏围蔽，在开挖地段头尾两端放置反光警示牌及挂警示灯，工地围蔽符合《广州市建设工程现场文明施工管理措施》(穗建筑[1999]175号)和相关新增条例和要求；
2. 依据本企业施工计划，为了缩短施工和停水时间，降低对周围居民影响，施工前做好停水开叉一切准备工作，依据新旧管线位置，准备好多套施工材料，利用夜间进行停水施工，因施工停水影响用户用水由供水分企业负责通知受影响用水地段。
二、 施工方案：
1. 配合供水分企业关闭阀门，假如关阀时间超出晚上24时后施工无法保障要求时间恢复供水；
2. 阀门关闭工作完成后，开启沿线排水阀门，帮助排水
3. 由供水分企业通知开始停水开孔，先割开南岗涌旁停水接驳位置DN1200管壁试水；
4. 本企业在南岗涌旁（开创大道西侧小公园内）DN1200供水管新旧连接处放置2台DN200潜水泵、2台DN150潜水泵进行抽水；广深公路开创大道交界DN1200供水管新旧连接处施工位置放置1台DN200潜水泵、1台DN150潜水泵进行抽水。
5. 进行抽水、排水工作，排水0.5小时后水流量及压力没有显著降低，和供水分企业掣组沟通复核需要关闭阀门闭合状态；
6. 排水超出1小时后水流量及压力有降低，经管网部及供水分企业现场要求继续施工，须书面确定延迟完工时间；
7. 割开旧管道后管内出水达成100m³/小时出水量将会严重影响施工进度，管网部及供水分企业须现场书面确定延迟完工时间；
8. 将原钢管割开、新旧管连接修口埋死口、点焊、管道焊接完成后焊接天窗盖；
9. 新旧管接驳后，通知供水管理全部关人员进行检验及验收，合格后恢复供水。开挖位置尽可能回填，不能回填部分使用钢护栏进行围蔽并加以警示。
机具设备、人员：
DN1200管停水接驳时间安排计划表(具体施工时间由管网部安排)
序号
工作内容
耗时（小时）
备注
1
开挖
16
现场施工位开挖、做好施工现场围蔽，
（停水接驳前一天）
2
施工前准备工作
1.5
机械/材料/人员就位
3
割开1/4管壁进行试水
1
供水分企业通知阀门全部关闭后，进行试水
4
断管、抽闲管内积水
1.5
试排水成功后，进行割管抽闲管内积水
5
DN1200新旧接驳二处
4

6
焊接天窗
1.5
焊接天窗
7
回填
1
回填部分工作坑，并进行围蔽
8
恢复供水
1

12
阀门完成关闭后累计施工时间
10
工序7和工序8同时进行
机 具 设 备
机 械 设 备
数 量
机 械 设 备
数 量
PC200履带式挖掘机(带针锤)
1台
3L炔氧焰发生器
4套
8T随车吊
1台
8寸潜水泵（20kW）
3台
90kW静音发电机
2台
6寸潜水泵(20kW)
3台
23kW直流焊机
8台
1.75T农夫车
2台
人 员 配 备
工 种
数量
工 种
数量
施工员
2人
起重工
2人
质安员
2人
电 工
2人
焊 工
12人
抽水工
4人
钳 工
4人
配合工
12人
着重说明：以上施工方案是止水后该供水管道排空后情况下施工所需要安装接驳时间，不包含抽水排空时间。
三、 安全确保及疏通方案
（一）、安全确保：
1. 在进场施工前，办好工程安全监督登记。组成项目监督小组并制订监督计划、多种安全防护方法。
2. 开工前必需进行一次开工安全生产条件检验，消除隐患。新进场施工作业人员，必需进行“三级”安全教育，并做好进场特种作业人员登记。
3. 开工后必需进行定时和季节性安全技术教育，并做好统计。
4. 加强施工安全方法，落实施工人员（包含职员、民工）按章使用劳动保护用具，落实各项安全操作规章制度宣传张贴。
5. 建立定时安全检验制度，明确安全防护关键部位和危险岗位。
6. 建立班前安全活动制度，班组每七天安全活动日制度。
7. 做好防火安全管理。设置临时消防设施，配置足够消防器材。
8. 督促施工班组落实做好管道安装各项安全规程，常常检验落实情况，做好统计。督促施工班组用好劳动保护用具，进入施工现场要戴安全帽。
9. 施工机械应该根据施工总平面部署图要求位置和线路设置，不得任意侵占场内道路。施工机具进场需经过安全检验，合格方能使用。建立施工机械操作人员机组责任制，必需持证上岗，严禁无证人员操作。
10. 施工现场工作范围要设置安全防护栏，严禁非工作人员进入，确保施工安全。
11. 开挖管坑时要亲密注意路边房屋基础和路面是否出现下沉现象，如有出现应立即做好打密钢板桩等预防方法。
12. 做好施工用电安全管理。一切电气设备要符合规范，不能乱拉、乱接电线、电缆，雨季天气湿度大要定时检验电气设备，预防漏电。
13. 易燃易爆物品必需入库存放，不得露天堆积。乙炔和氧气使用时两瓶间距必需大于5米，存放时必需封闭隔离。动用明火必需由项目经理或安全责任人在现场核验签字后方可进行。
14. 督促施工班组做好开工前工具检验，尤其是使用工具和机具。开工前要认真检验一切机具是否完好，发觉问题要立即处理。
15. 落实做好现场“六防”工作，同时做好管坑土方检验，发觉隐患及险情，立即知会施工员处理后方可施工。
16. 在施工现场危险区域设置危险警示标志。
（二）、交通疏导方法：
施工时要做好交通疏导方法，以确保交通畅顺和工程顺利进行。具体方法以下：
1. 为确保交通，采取钢护拦围蔽好。
2. 施工围蔽方法必需严格根据《广州市建设工程施工围蔽管线提升实施技术要求和标准图集通知》（穗建质[]1335号）和相关新增条例和要求及周围文明生产，根据图纸技术要求进行操作。
3. 运输材料、设备等车辆尽可能避开交通繁忙时间运输，以免造成交通堵塞，并和沿线相关单位和部门亲密配合，做好指挥、疏导交通工作。
4. 严格管理施工现场机动车辆不准乱停乱放。材料、机具按要求范围摆放，不乱占道施工。
5. 加强现场司机交通意识，按要求路线行使，不超速超载。
6. 加强对现场施工人员交通安全教育，遵守交通规则。
7. 道路挖掘施工现场设置显著施工标志，夜间、雨天、雾天等恶劣天气必需设置警示灯。
8. 必需派专员指挥交通及疏导来往车辆。指挥人员必需穿戴反光衣。
9. 为保障周围居民用水，停水范围内提前派发及贴停水通知。

广州自来水管道工程
7月26日

东区供水分企业：

管网部：

调度室：
