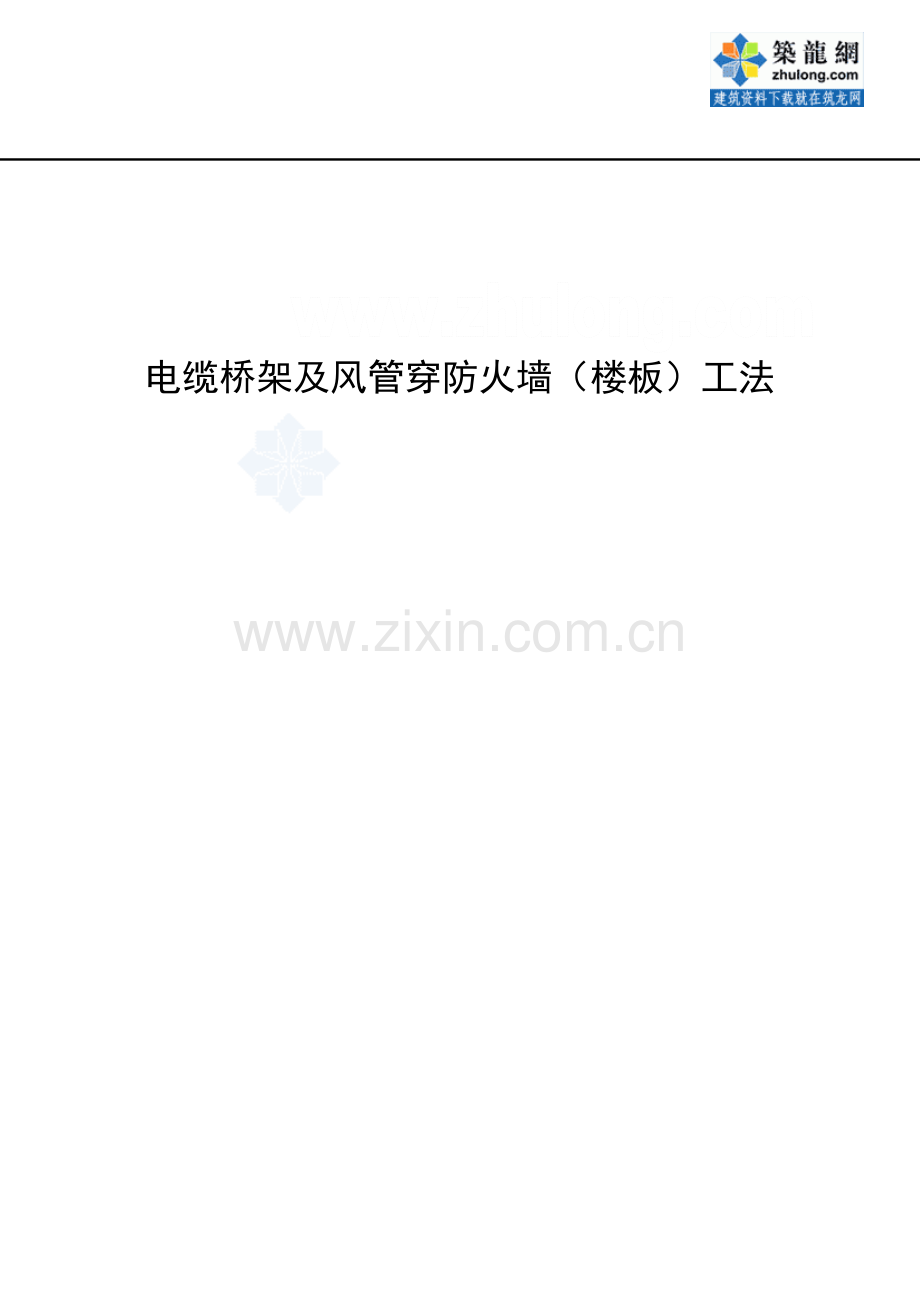

电缆桥架及风管穿防火墙（楼板）工法

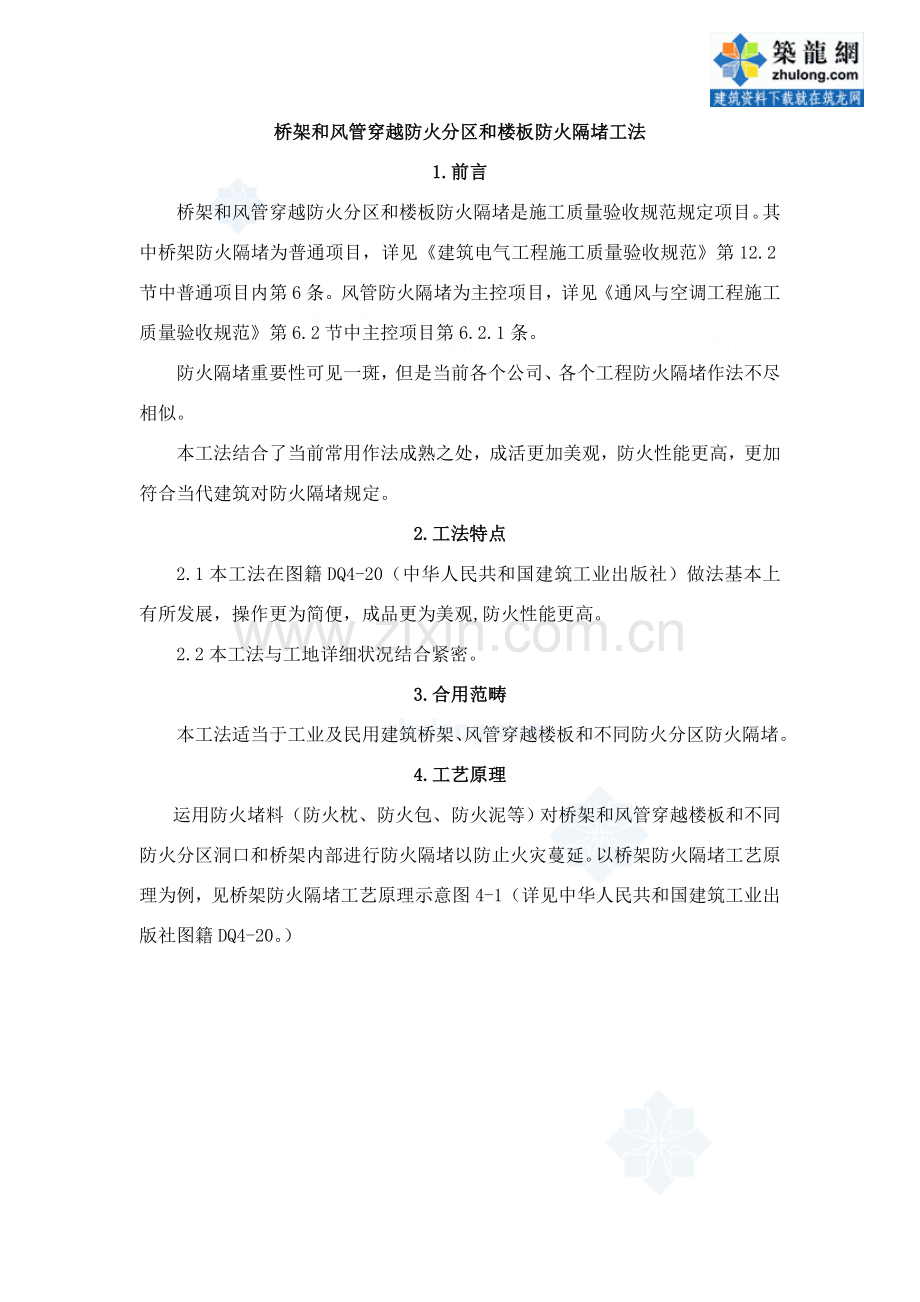

桥架和风管穿越防火分区和楼板防火隔堵工法
1.前言
桥架和风管穿越防火分区和楼板防火隔堵是施工质量验收规范规定项目。其中桥架防火隔堵为普通项目，详见《建筑电气工程施工质量验收规范》第12.2节中普通项目内第6条。风管防火隔堵为主控项目，详见《通风与空调工程施工质量验收规范》第6.2节中主控项目第6.2.1条。
防火隔堵重要性可见一斑，但是当前各个公司、各个工程防火隔堵作法不尽相似。
本工法结合了当前常用作法成熟之处，成活更加美观，防火性能更高，更加符合当代建筑对防火隔堵规定。
2.工法特点
2.1本工法在图籍DQ4-20（中华人民共和国建筑工业出版社）做法基本上有所发展，操作更为简便，成品更为美观,防火性能更高。
2.2本工法与工地详细状况结合紧密。
3.合用范畴
本工法适当于工业及民用建筑桥架、风管穿越楼板和不同防火分区防火隔堵。
4.工艺原理
运用防火堵料（防火枕、防火包、防火泥等）对桥架和风管穿越楼板和不同防火分区洞口和桥架内部进行防火隔堵以防止火灾蔓延。以桥架防火隔堵工艺原理为例，见桥架防火隔堵工艺原理示意图4-1（详见中华人民共和国建筑工业出版社图籍DQ4-20。）

图4-1电缆桥架穿楼板、穿墙防火安装办法
本工法在DQ4-20基本上作进一步改进。
桥架穿墙防火隔堵改进：增长了防护钢板，从墙两侧将防火堵料封闭起来。
竖井内桥架防火隔堵改进：将防水台和防火隔堵结合在一起，并用防火钢板将防火堵料封闭起来，见图4-2。
图4-2：防水台与防火隔堵结合伙法图
5.工艺流程及操作要点
5.1桥架防火隔堵工艺流程及控制要点

5.1.1桥架防火隔堵工艺流程
洞口留置（楼板和防火墙上） 桥架安装和电缆敷设 防护钢板制作、防火等解决 一侧（楼板下侧）防护钢板安装固定 防火堵料填塞 另一面防护钢板（楼板上侧）安装固定。
5.1.2桥架防火隔堵控制要点
1、洞口留置
1）楼板留洞洞口边离侧墙及后墙距离≥50mm，假设桥架宽高分别为W、H，则洞口大小应为W+100mm和H+100mm。
2）防火墙上洞口大小按W+100mm和H+100mm（W、H分别为桥架宽和高）留置。
3）洞口留置尺寸和位置决定着填塞所需防火填料多少和防火封堵竣工后感观，对防火隔堵经济性和美观性起着决定性作用。
2、防护钢板制作、防火等解决、安装固定
1）防护钢板厚度必要≥1.6mm，建议采用2～3 mm厚钢板；
2）防护钢板宽和高宜在洞口宽、高基本上各加100mm，即在桥架宽、高基本上增长200mm；
3}一方面在防护钢板中心抠出大小和桥架截面相称洞口；然后以钢板高中心线为切割线将防护钢板平均分割为对称两某些；
4）防护钢板用切割机切割，不得使用氧气乙炔切割。防护钢板切割前要进行放线定位，保证切割后成品方正。要用角模机将防护钢板边棱上毛刺打磨干净；螺栓数量、位置及防护钢板成品形状如图5.1.2所示。
5）防护钢板要一方面做除锈解决，然后刷两
遍防腐漆，再刷防火涂料，防火涂料厚度≥0.7mm；
6）防护钢板固定采用ø10*100膨胀螺栓，钢
板要紧贴楼板地面或墙面，不得浮现闪缝现象，
不得破坏钢板平整度。 图5.1.2：螺栓位置及防护钢板成品形状

7）在防火堵料填塞之前，先固定楼板下侧或者防火墙面任意一侧防护钢板，作为防火堵料依托。竖井里桥架内侧作防火隔堵时，先在隔堵部位底部，用镀锌扁钢作成 固定在桥架内侧面，用来托负防火堵料；
3、防火堵料塞填
1）施工前先将要封堵部位清理干净；
2）将需封堵孔洞中电缆作必要整顿和排列；
3) 防火堵料应填塞密实、牢固，做到封闭严密；
4）防火堵料建议采用防火枕。如果采用防火枕，防火枕应按顺序依次摆放整洁，防火枕与电缆之间空隙不不不大于1cm2，防火枕厚度不不大于24cm，施工中应保持防火包完好；
5.2风管防火隔堵工艺流程及控制要点
5.2.1风管防火隔堵工艺流程
洞口留置（楼板和防火墙上） 套管制作、防腐和安装 穿越洞口风管安装 防火堵料填塞。
5.2.2风管穿防火墙和楼板控制要点
1、楼板和防火墙上洞口留置同5.1.2中1。
2、套管制作、防腐和安装
1）制作套管所采用钢板厚度不应不大于1.6mm；
2）制作套管钢板要用切割机进行切割，不得采用氧气乙炔进行切割；
3）制作套管钢板长度要和洞口周长相等，宽度要和墙体厚度或者楼板厚度相等。钢板按洞口高、宽折成矩形套管。钢板对接处，采用电焊焊接。规定焊缝饱满，无漏焊、虚焊现象；
4）套管制作完毕后内外除锈，刷两遍防腐漆，外露某些刷一遍面漆；
5）套管要预先埋设在防火墙或则楼板上，套管和防火墙体之间要采用M15砂浆弥补饱满，不得空鼓。套管两侧要与防火墙或则楼板两侧平齐，或者嵌入≤5mm；
3、防火堵料填塞
1）施工前先将要封堵部位清理干净；
2）由于风管和套管之间空隙较小，可以采用防火泥和防火岩棉塞填，由于防火泥价格昂贵，建议采用防火岩棉塞填风管和套管空隙中间部位，两侧用防火泥塞填。注意防火封堵不得破坏保温风管保温层持续性，以防结露；
3）防火堵料应填塞密实、牢固，做到封闭严密。
6.施工机具
本工法无特殊施工机具规定，采用机具设备见表6。
表6 机 具 设 备 表
序号
设备名称
设备型号
单位
数量
用途
1
切割机
J1G-200
台
2
防护板制作
2
角模机
S1M-100
台
3
防护板、套管打磨
3
电锤
Z1C-16
台
3
防护板安装
4
台钻
J1C-16
台
2
防护板钻眼
5
电焊机
BX-300
台
3
套管安装用
6
压力扳手
P1B-8
把
4
上螺栓用
7
画线仪

个
2
定位
7.质量规定
7.1工程质量原则
7.1.1《建筑电气工程施工质量验收规范》。
7.1.2《通风与空调工程施工质量验收规范》。
7.1.3桥架防火隔堵所采用防护钢板平整度和垂直度应符合《建筑电气工程施工质量验收规范》GB50303-中配电箱安装平整度和垂直度规定。
7.2质量保证办法
7.2.1认真计算桥架、风管穿墙或楼板孔洞大小，仔细定位，保证留洞质量。
7.2.2依照图纸需要，绘制桥架防护钢板、风管套管加工图，派纯熟工进行制作。
7.2.3防火堵料填塞时，技术人员到场指引，保证防火堵料填塞质量。
7.2.4安装前仔细调节防护钢板平整度，保证防护钢板紧贴墙面。
8.安全办法
8.1认真贯彻“安全第一、防止为主”方针，严格遵循国家关于法律、法规规定。
8.2建立安全生产责任制，健全安全生产管理网络，明确各级人员职责，抓好安全生产。

8.3依照本工法工程详细特点，进行有针对性安全技术交底，重点如下：
8.3.1严格按照三级配电，两级保护进行配电，严格执行“一机”“一闸”“一漏”“一箱”用电规定。
8.3.2严格按照各种机械设备操作规程进行操作，不得违规操作。
8.3.3高空作业必要佩戴安全带。
8.3.4加强对“四口”“五临边”防护。
8.4建立完善施工安全保证体系，加强施工作业中安全检查。
9.环保办法
9.1严格遵循国家关于环保法律、法规规定。
9.2建立环保管理体系，健全环保管理网络，明确各级人员职责。抓好环保工作。
9.3针对本工法工程详细特点，进行有针对性环保技术交底，重点如下：
9.3.1优先采用先进、环保机械，设立隔音墙、隔音罩等消声办法，减少噪音。
9.3.2夜间施工，注意灯具光照角度，防止光污染
9.3.3对于生活垃圾和建筑垃圾要分类，分别进行解决。
9.3.4建立、健全领料制度，对剩余油漆、防火涂料进行回收，不得随意倾倒。
9.3.5存储油漆仓库要有防渗漏办法。
9.4加强环保检查，保证环保工作规范化、原则化。
10.效益分析
桥架和风管防火隔堵属于安装工程细部解决。按照本工法进行施工，操作更为简便，成活更为美观，防火性能更高，更能适应当代建筑规定，社会效益明显。
11.应用实例
11.1工程概况
工程强弱电系统涉及照明、动力、应急照明、楼宇自控、安全防范、电子巡更、闭路电视监控、卫星电视、消防联动、综合布线、酒店会议等。通风系统涉及送风、空调、排烟、排风、正压送风等。系统齐全，功能强大。桥架、风管穿
墙、穿楼板处较多。工程对防火隔堵规定很高。
11.2工程成果评价
上述工程采用本工法后，成品更加规范化、原则化，成活更为美观，防火性能更高，得到了监理、业主及质监部门好评，为工程评奖打下坚实基本。
