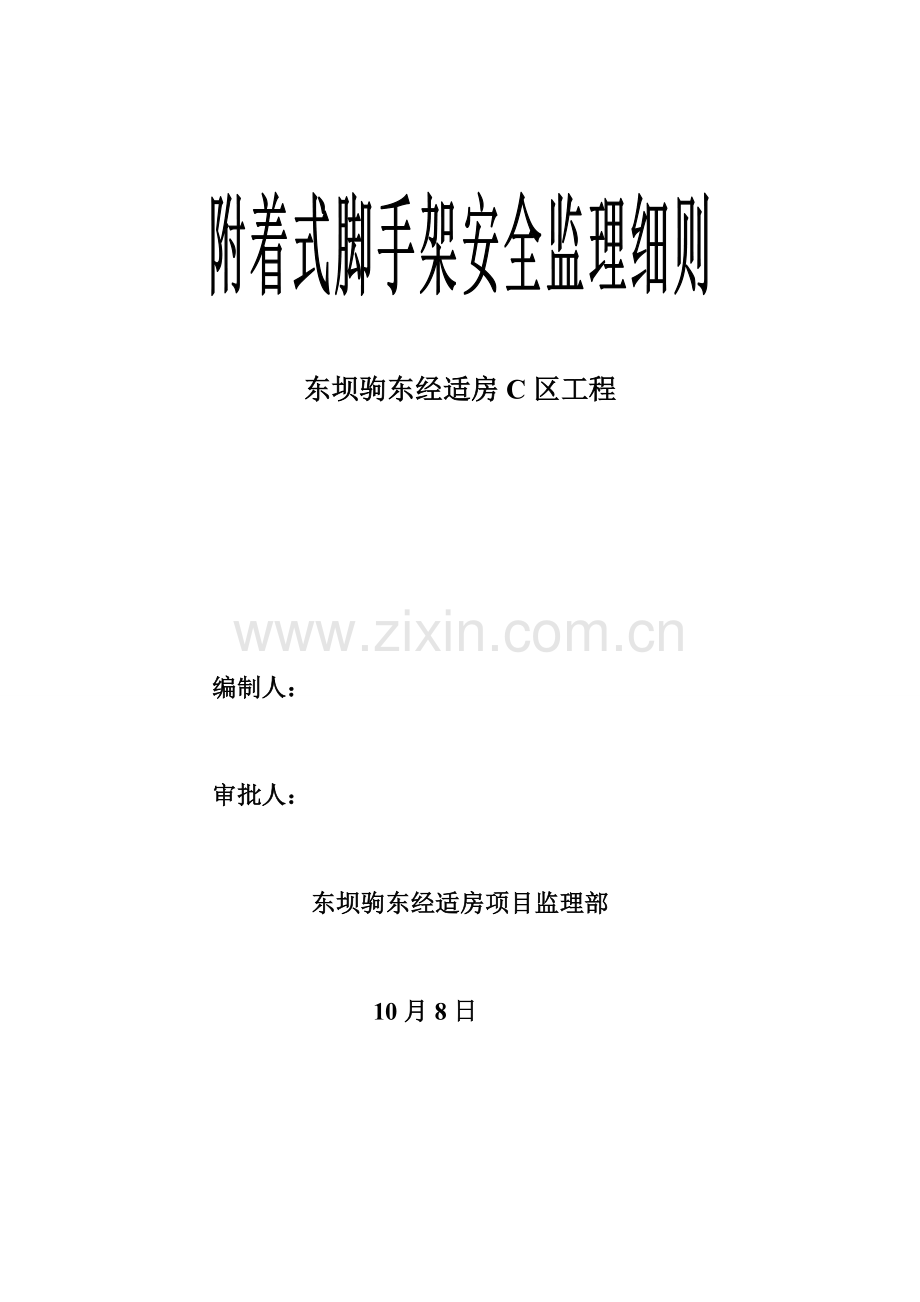

附着式脚手架监理实施工作细则.doc

东坝驹东经适房C区工程

编制人：

审批人：

东坝驹东经适房项目监理部

10月8日

一、 工程概况
本工程建设地点位于北京市朝阳区东坝乡。其南临东坝D组团，东临东苇路。本施组涉及C-1#、C-1-S2、C-2#、C-3#、C-3-S2、C-4#、C-5#、C-6#、C-6-S2、C-7#、C-7-S2、C8#、C9、C10#、C-10-S2及车库、幼儿园、托老所。
四个项目经理部施工10栋主楼均采用附着式升降脚手架做外防护架子，10栋主楼中最高是C2#、C3#楼24层，高度为66米。
序 号
项 目
内 容
1
工程名称
朝阳区华瀚东坝驹东经适房项目C-1#、C-1-S2、C-2#、C-3#、C-3-S2、C-4#、C-5#、C-6#、C-6-S2、C-7#、C-7-S2、C8#、C9、C10#、C-10-S2及车库、幼儿园、托老所
2
工程地址
朝阳区东坝乡
3
建设单位
华瀚投资集团有限公司
4
设计单位
中华人民共和国电子工程设计院
5
建筑总面积
188181.02m2（不含幼儿园、托老所）
6
构造类型
框架、剪力墙构造
7
工程建筑功能
经适房
8
质量目的
合格、争创构造、竣工长城杯
9
开竣工起止日期
.3.1-.10.31
10
工期目的
610天

二、监理工作根据
1、《建筑施工高处作业安全技术规范》JGJ80-91
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-
3、《建筑施工工具式脚手架安全技术规范》JGJ 202-
4、国家安全生产方针，政策及地方安全生产法规
5、行业安全生产规范性文献，安全技术原则
6、监理规划
7、附着式升降脚手架施工方案
三、提高式脚手架安全监理实行要点
1.施工准备阶段控制内容
1.1审查施工单位订立工程项目施工安全合同书；审查专业分包单位安全生产允许证和资质证书级别；审查三类人员资格证书和登高架设工及其他特种作业人员资格证书；督促施工总承包单位检查各分包单位安全生产制度和安全管理工作、管理人员到位状况；
审查附着式脚手架生产或经营单位与否有建设部颁发生产允许证，与否有本地安全监督部门发放准用证，升降操作人员与否有上岗证。
1.2审查附着式脚手架专项施工方案
程序性审查:方案与否经施工单位技术负责人审核批准，与否组织专家进行了论证，专家提出意见与否已经在施工方案中完善。
符合性审查:方案与否符合国家法律.法规和工程建设强制性原则规定和JGJ130-、JGJ 202-规范规定及JGJ59-99检查原则，并附有合格安全验算成果，以及紧急救援预案或紧急救援办法；
针对性审查：审查方案中所有部件强度、刚度、稳定性、变形和抗倾覆、螺栓、焊缝连接点强度，吊具、索具、支承部位构造等与否均有计算验算。对方案与否符合本工程所处周边环境.管理模式.地质状况等特点,具备较强可操作性。
1.3新钢管、型钢等构件材料须有产品质量合格证，质量检查检测报告多次重复使用旧钢管须有抽样检测合格报告。扣件须有产品质量合格证，质量检查检测报告和生产允许证，多次重复使用或无产品标示旧扣件须有抽样检测合格报告。
1.4检查施工单位安全技术交底及安全技术交底记录；施工前，必要认真阅读施工组织设计，依照施工方案中机位布置平面图进行实地考察，拟定和选取预留孔详细位置，如有出入，应及时与原设计人联系及时修改方案。
2、整体脚手架组装搭设过程控制
2.1督促技术员、施工人员必要熟悉本脚手架设计图，掌握技术要领，组织关于人员进行技术交底。拟定整体脚手架机位布置详细位置。贯彻所依附钢筋混凝土梁或框架位置、轴号，按照实际需要制定架体机位数量及跨度、高度；设计预留孔位置。按照设计备齐所需材料，在现场分类堆放，严格检查所备材料、配件与否符合质量原则后方可投入使用。
2.2督促搭设上部架体按普通架搭设规范规定施工，机位处立杆采用竖向框架，剪力撑下端联结处设立在桁架底部。详细搭设施工程序为：竖向框架---内立杆---外立杆---大横杆---小横杆---搁栅---斜拉杆---连墙杆---脚手板---安全网。
2.3为保证架体平稳升降，在提高脚手架上须单独处置防倾覆装置，防倾覆装置是由安装在架体上导轨及固定在构造上导轮总成构成（滑套）架体在提高过程中，导轮镶嵌在工字钢凹槽所形成导轨中相对移动，保证架体垂直方向稳定性。
2.4依照现场机位布置及主体构造详细状况，选取安装位置（必要是竖向主框架一侧）。安装时应注意导轮组件上导轮须与主框架上导轨平行。
2.5、限载联动防坠器安装与调试：须将防坠装置安装在承力吊架上，进行调平，上部通过电动葫芦与承重量相连、另通过锁杆与防坠梁相连。
2.6、整体脚手架规定每栋架体必要搭设一种电气总控室，控制室搭设必要规范，有防雨、防晒功能，控制室有门，须加锁，门上须有配电标记。外壳必要接地。控制台性能良好，调试复检符合安全使用规定，禁止带电移动电控柜，总电源进线必要安装漏电保护器。
2.7、整体升降脚手架上暂时拉结、附墙及电器某些接地，都能较好与建筑物构造钢筋连接。
2.8、钢管应采用φ48×3.5MM脚手管，外观应无裂痕、弯曲、压扁和严重腐蚀现象，其材质应符合国家＜GB700-79＞A3号钢技术条件。
2.9、班组施工、操作人员必要纯熟掌握其工作原理及操作规程，应服从施工班长统一指挥，严格、规范按章施工，按章操作。
2.10、架体底部应用木夹板平铺，底板下用绿色安全网加白色小眼网（25×25MM）双层兜底扎牢。兜网外端从踢脚杆开始、另一端扎在底部内防护杆上。
2.11、初次提高后，全面检查扣件紧固状况，对垂直度、水平度发生位移应及时加以调节、矫正。
2.12、每次升降作业前，要对承力架、竖向主框架、拉杆、穿墙螺栓进行检查，如有变形、磨损应及时进行修理、更换。
2.13、水平梁与主框架应为定型产品，节点必要采用焊接或螺栓连接，不得采用钢管扣件连接。
2.14、架宽0.9——1.1米，架高不不不大于5倍层高，直线支承跨度不不不大于8米，拆线或曲线跨度不不不大于5.4米，悬挑出长度不不不大于3米，大米不不大于110平方米。
2.15、架体沿竖向侧在每层应有固定拉接，在任何状况下不少于两处，所有拉接牢固可靠所有吊具、索具、同步自动升降装置、显示控制等均应符合规定，有效。
2.16、每层严密铺设脚手板，绑扎牢固。在每一作业层外侧必要设双层1.2米高防护栏杆及不低于180毫米挡脚板。架外侧密目网严密防护，无空洞，架与墙之间严密可靠封闭，最底层除满铺脚手板外，在下方同步用安全网或密目网封严。升降时架体上禁止站人。
2.17、防坠落装置与提高设备分别装在两套支承构造上，敏捷可靠。防倾斜装置应是定型产品，垂直度不不不大于3厘米，导向间隙不于5毫米，升降中上部悬臂某些不不不大于架高2/5甚嚣尘上超过6米，与建筑物可靠连接。
2.18、搭讪及每次升降前有详细交底。搭好及升降后有检查验收，并有记录，有负责人签字。架上有上下行人通道。升降时下方设安全警戒线，有专人负责。
3、提高脚手架升降时及安全控制办法
3.1准备工作：应由施工单位工程主管组织操作人员学习关于技术操作规程，熟悉掌握工作原理及操作程序，合理分工，明确岗位职责，拟定统一联系信号，拟定统一指挥号令，严明纪律（详细分工状况应由施工班长记录在脚手架升降作业令签收单中）。检查脚手架与建筑物之间有无碰撞与接触，发现后及时排除，使脚手架用升降系统符合设计规定待机进行状态。逐台检查电动葫芦链条与否处在拉紧状态，若有未拉紧，应采用“点动”使之拉紧，保证电动葫芦都处在同步起始状态。
3.2升降作业前，在各项准备工作应通过检查和验收妥善完毕前提下，松动并脱开下部承力架斜拉杆，使脚手架仅由上部承重梁承受荷重，并与建筑物连接，然后全面检查脚手架各部位与否与建筑物全某些离，由班长发出提高号令，控制台操作工按动“上升”或“下降”按钮，所有电动葫芦同步启动，牵动整体脚手架以80mm/min速度均速成上升或下降，升降到位后及时承重托架两根下拉杆与建筑物连接，并安装好暂时拉接。
3.3在脚手架升、降作业时，建筑物5米范畴内禁止站人，并由项目部设专人监护。升降作业过程中，除外架班组操作人员外，其她人员必要下架，不得滞留，禁止其她人员或施工物品上架，影响升降作业。
3.4升降过程中每4台安排一种操作人员，定位巡视观测每个机位电动葫芦工作状况以及脚手架与建筑物之间状况，如发现电动葫芦不同步或不工作及其她故障，必要及时停机。随时检查防坠落保险设施工作状态，在其可靠有效状况下，操作人员上架排除故障，若需更换电机，必要检查电机运转方向，若不同步，采用“点动”到位若导轮被卡脚手架浮现倾斜，应及时采用相应办法将脚手架调节到正常位置，若遇障碍物应及时清除，若提高系统构件变形损坏，应及时更换，绝对不能马虎凑合，当场排除故障，一切正常后方可继续升、降。
3.5在完毕一层升降后，应检查电缆线、电动葫芦、电控柜性能状态，如有磨损或失效，应及时进行保养维修或更换，并调节至正常状态。
3.6检查脚手架各种构件，连接件有物变形或失效，发现异常应及时维修更换，保证每一种节点连接可靠有效，保证安全工作。
3.7非专业技术人员不得随便拆卸电控柜或更换电气零部件、调节电路，若不能正常运营，应请原设计人员进行检修。
3.8夜间和六级风以上雨天大风天气禁止升降作业。
3.9脚手架必要按施工组织设计制定方案搭设，每次搭设完，经安所有门验收合格后方准使用。
3.10脚手架搭设人员必要具备相应资质和操作证书，并持证上岗。
3.11在脚手架出料平台处，每层排设二只灭火器具，防止意外事故发生。
3.12脚手架构件不得任意拆除，如某部位构件妨碍操作确需拆除时，须通过施工员批准后，并指派专人贯彻好加固办法后先回固 ，后拆除妨碍构件。
3.13在脚手架有效期间，必要指派专职人员进行维修和保养，破损竹笆和绿网应及时修复，并组织人员对脚手架每月做一次全面检查，发现问题应及时整治。
3.14禁止在脚手架上堆放模板和管子等施工器材，以免架面承重失控，脚手架施工荷载每平方不得不不大于300公斤，竖向荷重不得不不大于持续两步。散落脚手架面施工垃圾要及时清除。
3.15不得运用脚手架拉结井架和支撑模板。
3.16搭设时，脚手架和主体构造拉结，要及时设立顶部无拉结自由层不得超过二步。拆脚手架时，拉结必要一步松一步。
3.17脚手架离高压输电线路距离不得不大于5米，如达不到规定，应设立隔离办法，其办法距离应在2米以上。
3.18脚手架下过道，必要设立防护办法。
3.19大雾、大雨、大雪、大风天气，不得进行脚手架上高处作业。雨雪后上脚手架作业应采用安全防滑办法。
3.20脚手架搭设进度，应配合工程进度进行，不得超过最高施工层一步以上。
4、脚手架拆除过程控制
4.1脚手架应按方案逐级逐渐拆除，各类管配件禁止抛郑至地面。
4.2脚手架进行拆除施工时，应从上往下进行拆除。拆除前，施工班组应对脚手架进行全面检查，拟定无严重变形状况下，方可进行拆除施工。如遇风、雨、雪等特殊天气，不得进行脚手架拆除工作，夜间不容许实行施工。实行拆除作业班组进入现场后，先进行检查加固松动部位，清除架体内垃圾及各种物体至楼层内，禁止高处抛物现象。
4.3拆除作业按搭设反程序进行，即：安全网—扶手栏—脚手板—斜撑—连墙杆—大横杆—立杆。桁架某些按：斜撑—上横杆—下横杆—上门架—中门架—底门架。
4.4在架体拆除过程中，必要认真做到一步一清，一杆一清，决不容许分立面拆除或上、下两步同步拆除。
4.5所有连墙杆、斜拉杆、隔排办法必要连脚手架步层拆除，同步进行。所有杆件、扣件。在拆除时应分离，不容许杆件上附着扣件或两杆同步拆除输送至地面。
4.6所有脚手板，应自外向里竖立搬运，防止自里向外翻起后，脚手板垃圾物件直接从高处附落伤人。
4.7脚手架拆至地面，应及时解决、分类、所有杆件、扣件等材料，应按类分别堆放整洁。
4.8架体在高空拆除，为了防止有物下坠伤人，在拆除前整体架底部外挑3M安全网，在拆除桁架时，使用塔吊将桁架按单元吊落地面在解体，以运用安全及以便施工。
四、安全监理资料管理内容
1、安全监理人员应在监理日记中如实记录当天施工现场安全生产和安全监理工作状况，记录发现和解决安全施工问题，总监应定期审视并订立意见；
2、安全监理月报中对当月施工现场安全施工现状和安全监理工作做出评述；
3、用音像资料记录施工现场安全生产重要状况和施工安全隐患并摘要载入安全监理月报；
4、复核施工单位报送安全设施安全允许手续表；
5、安全监理资料必要真实完整，并装订成册。
6、对爬架监理过程管理、提高或下降前、拆除等，安全监理人员按照《建筑施工工具式脚手架安全技术规范》规定表式进行填写。
