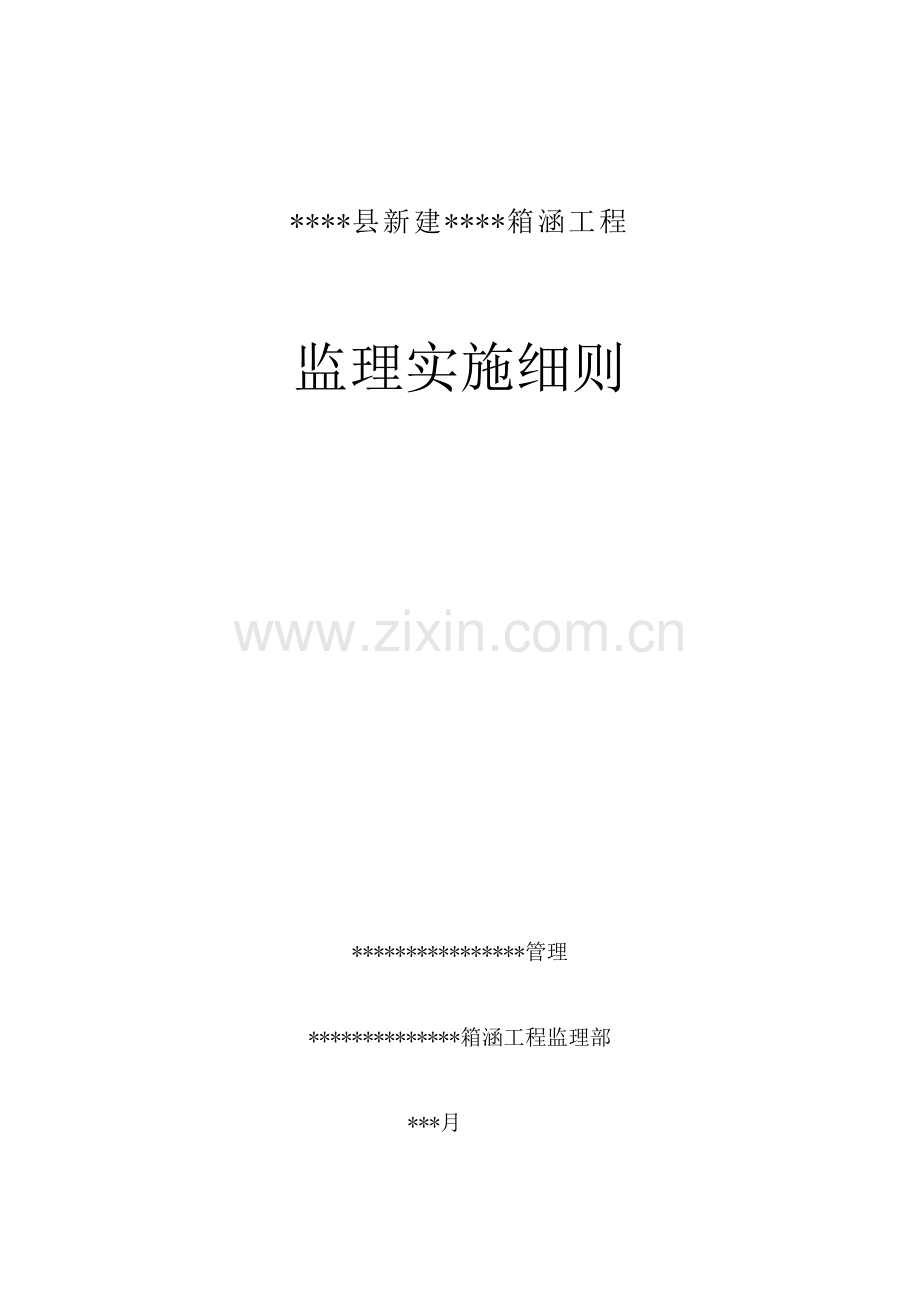

****县新建****箱涵工程

监理实施细则

****************管理
**************箱涵工程监理部
***月

目 录

一、总则………………………………………………………3
二、施工准备…………………………………………………4
三、箱涵施工过程中控制…………………………………5
四、质量控制标准和检验要求………………………………8
五、安全、文明施工要求……………………………………9
六、工程变更监理实施细则…………………………………10
七、工程协议计量和支付监理实施细则…………………15
八、附表………………………………………………………19
九、附则………………………………………………………26

箱涵工程监理细则

一.总 则
1、工程概况：
本工程为*************箱涵工程。工程地点：***县****乡新华村；施工协议开工日期：201*年5月12日；完工日期：**月25日前；协议工期总日历天数：100天；质量标准：合格；协议价款：7893564元。***************整。（其中：协议价款不包含路基工程在内）。
2、编制依据：
①《公路工程技术标准》JT1301-
②《钢筋砼施工及验收规范》（GB50204-）
③《给水排水构筑物施工及验收规范》（GBJ50141-）
④《建筑地基基础工程施工质量验收规范》（GBJ50202-）
⑤本工程设计图及相关资料
⑥本工程监理计划
⑦本工程施工组织设计
3、工程特点：
（1）河流轻易涨水；
（2）村民唯一出入通道，有一定交通压力；
（3）施工现场狭窄。
4、监理控制关键点：
（1）箱涵放线定位；
（2）原材料进场报验及现场见证取样送检；
（3）基坑开挖、排水；
（4）钢筋、壁板模板制作和安装；
（5）砼浇筑；
（6）箱涵回填和压实；
（7）工程进度计划和节点控制；
（8）安全、文明施工方法。
5、监理方法：
（1）关键部位和关键工序和隐蔽工程实施旁站监理；
（2）施工过程中实施巡视检验；
（3）对原材料实施见证取样；
（4）在施工单位自检合格基础上，进行检验验收；
（5）监理依据委托监理协议进行监督；
（6）在施工监理过程中，实施严格监理，热情帮助相结合标准。
6、达成目标值：
（1）报验立即，程序规范，资料真实、标准、齐全；
（2）工程合格率达成100%；
（3）工程质量达成规范及验收规程要求。

二．施工准备

1、开工前施工单位应组织相关人员对设计文件、图纸、资料进行认真研究查对，如发觉有错误和矛盾用联络单形式报监理工程师，经监理工程师审核后报业主，请设计部门补充、更正。
2、开工前必需首先了解、探明工程地质情况，采取合理施工方案。
3、开工前施工单位应编制箱涵施工方案报监理审批，专业监理工程师提出审查意见，并经总监理工程师（或总监代表）审定签认后实施。
箱涵施工方案应包含下列内容：
（1）箱涵工程概况；
（2）现场施工平面部署图；
（3）施工技术方法及工艺步骤（尤其注意分段施工次序、基坑开挖及支护桩上部临时支撑方法）；
（4）质量、安全确保体系和人员组织；
（5）机械、设备、劳动力配置及材料供给；
（6）测量放样结果表；
（7）工程进度计划及控制节点；
（8）安全、文明施工及质量确保方法。
4、原材料质保书、出厂合格证及现场见证取样送检试验汇报，报专业监理工程师审核签认后，该原材料方可投入使用。
5、箱涵使用砼配合比应报送总监理工程师（或总监代表）进行审核，审核同意后方可进行生产和投入使用。如使用商品砼，应按《商品混凝土监理细则》实施。
6、箱涵施工用临时设施，如水电、排水、通迅等必需在开工前准备就绪。施工场地应进行平整处理，以确保施工能正常进行。
7、箱涵支护桩轴线控制点和水准点应设在不受施工影响地方，开工前，经复测并报测量专业工程师复核签认后妥善保护，在施工过程中应常常进行复核。

三．箱涵施工过程中控制（步骤图见附表七）

1、箱（管）涵放线定位
（1）首先对箱（管）涵轴线控制点和水准点进行复核；
（2）各控制桩全部应编号、编制汇总表，标注坐标数据，桩上应分别涂上各色油漆，做到醒目、牢靠，并应定时进行复核。
2、基坑开挖
施工中应注意：
（1）基坑能够使用机械和人工配套整修。基底高程严格按箱（管）涵设计标高控制，均应避免超挖，已超挖或松动部位，应将松动部分清除。挖出土方不得堆放在基坑边缘，应堆放在距地面坑边1米以外，堆土高度不超出1.5米。机械挖土时保留200～300mm土厚用人工开挖，以预防基坑扰动。
（2）基坑开挖过程中必需加强排水，不能受水浸泡。
（3）基坑开挖并处理完成，施工单位自检合格后，报专业监理工程师复核，经监理复验合格后方可进入下道工序施工。
（4）基坑开挖许可偏差应符合要求。
3、钢筋成型和安装
（1）钢筋应含有质保书及出厂检验资料，材料抵达现场后，应按要求批量经监理见证取样送检，检验合格后方可投入使用。
（2）钢筋必需按不一样规格、等级、牌号、钢种及生产厂家分批验收、分别堆存，不得混杂，且应立牌以资识别。钢筋宜堆置在仓库内，露天堆置时，应垫高并加遮盖。
（3）钢筋表面应洁净，使用前应将表面油渍、漆皮、污垢、鳞锈等清除洁净；钢筋下料、弯制应进行调直；采取冷拉法调直时，Ⅰ级钢筋冷拉率小于2%、Ⅱ、Ⅲ级钢筋不宜大于1%。
（4）钢筋弯制和未端弯钩应附合设计和规范要求。
（5）用Ⅰ级钢筋制作箍筋，其末端必需做弯钩，弯钩弯曲内直径应大于受力主钢筋直径且大于箍筋直径2.5倍。弯钩平直部分长度不宜小于箍筋直径3倍。
（6）钢筋加工许可偏差应符合要求（见附表二）
（7）钢筋焊接之前必需清除焊接部位铁锈、水锈和油污等；钢筋端部扭曲、弯折应给予矫直或切除。
（8）钢筋闪光对焊接头处不得有横向裂纹，和电极接触处钢筋表面对于Ⅰ、Ⅱ、Ⅲ级钢筋不得有显著烧伤；对于Ⅳ级钢筋不得有烧伤。闪光对焊接头机械性能和许可偏差应符合要求。（见附表三）
（9）钢筋电弧焊接头焊缝表面应平整，不得有较大凹陷、焊瘤；接头处不得有裂纹；接头处用小锤敲击时，应发出和原钢筋一样清脆声。其机械性能、缺点及尺寸许可偏差应符合要求。（见附表四）
（10）钢筋焊长度控制：单面焊为10d,双面焊为5d,并送市政质量检测中心试验, 合格后方可正式施焊。焊工必需有考试合格证。
（11）结构钢筋位置必需正确，并满足保护层要求，钢筋接头应按规范要求错开配置。
（12）钢筋绑扎应符合要求，钢筋骨架应在不一样高度处绑扎适量垫块，以确保钢筋在模板中保护层厚度。
（13）钢筋成型和安装许可偏差应符合要求。（见附表五）
4、模板安装：
（1）模板安装成型应确保结构设计尺寸，并确保钢筋保护层符合设计要求。
（2）模板及支撑系统应有足够强度、刚度和稳定性，以承受浇筑砼时重量、侧压力和其它施工荷载，并确保受力后不变形，不位移。
（3）模板接缝应紧密不漏浆，内侧平整光滑，并涂刷脱模剂（禁用废机油），以确保清水构件外观质量。
（4）模板安装许可偏差应符合要求。（见附表六）
（5）模板安装完成后，自检合格，并经监理工程师复验合格方可进入下一道工序施工。
5、砼浇筑：
（1）砼浇筑前，应对支撑、模板、钢筋和预埋件进行隐蔽工程验收。模内杂物、积水和钢筋上污垢应清理洁净，模板缝隙应填塞严密，模板内侧应涂刷脱模剂。经监理工程师复验合格后，方可进行砼浇筑。
（2）砼配合比应提前7天报总监理工程师（或总监代表）审核同意后，方可进行生产和投入使用。
（3）自高处向模内倾卸砼，其自由倾落高度通常不宜超出2M，以免发生离析。
（4）砼浇筑应分层进行，分层厚度应按规范要求实施。下层砼应在初凝或重塑前被新砼复盖。
（5）砼浇筑应连续进行，如因故必需间断时，其间断时间应小于下层砼初凝或重塑前被新砼复盖时间。
（6）插入式振动器移动间距不应超出振动器作用半径1.5倍；应和侧模保持5～10CM距离；插入下层砼深度5～10CM；每次振动应快速插入缓慢提出，振动时间以不再冒气泡、表面展现平坦、泛浆、无显著下沉为标准。
（7）砼浇筑工程，应随时观察所设置预埋件、预留孔位置是否移动，若发生移动应立即进行样正。
（8）在浇筑过程中，应随时注意钢筋、模板、支撑等位移情况，设专员进行检验，方便做应急处理。
（9）结构砼浇筑完成后，对砼水平裸露面应立即进行修整、抹平，等定浆后再抹第二遍，以降低收缩裂纹。
（10）应认真填写砼浇筑统计，按要求做好试块见证取样，每个批次应不少于二组试块。
（11）定人、定责做好砼养护工作。
（12）如使用商品砼，应按《商品混凝土监理细则》实施。
6、回填
（1）箱(管)涵完成后，箱(管)涵砼强度达成设计强度70%时，方可进行回填土。
（2）回填土材料为二灰砂,其配比度符合设计要求,分层填筑和扎实，密实度应达成设计要求。
（3）施工单位应对每层回填土按要求进行检验，并有完整自检资料，自检合格后方可继续回填，监理工程师应对回填压实度进行抽检。

四．质量控制标准和检验要求

1、本工程属箱涵工程，质量控制和检验标准应按设计图要求和相关水利工程质量检验评定标准实施。缺项可参考市政工程及相关《规范》办理。
2、工程质量检验评定应和施工工序同时完成。报验单和质量检验评定用表，按统一要求表格实施。
3、质量检验许可偏差
（1）基坑开挖许可偏差（见附表一）；
（2）钢筋加工许可偏差（见附表二）；
（3）闪光对焊接头机械性能和许可偏差（附表三）；
（4）钢筋电弧焊接头机械性能、缺点和尺寸许可偏差（附表四）；
（5）钢筋成型和安装许可偏差（附表五）；
（6）整体式模板许可偏差（附表六）；
4、施工中应含有原始资料
（1）测量放样统计及结果汇总表；
（2）砼设计配合比汇报单；
（3）多种原材料质保书、出厂检验资料及现场见证取样试验单；
（4）特种材料及构件质保书、出厂检验资料及现场抽样检验结果；
（5）砼浇筑统计；
（6）砼强度试验汇总表、评定统计；
（7）按工序、部位填报质量评定表及报验单。
5、分项、分部检验评定
（1）本工程因为工期紧、任务重，为加紧工程资料整理、汇总，实施按单元、分部工程进行检验评定措施。承包人对已完工单元工程、分部工程立即整理，报监理工程师签认，并立即整改质量缺点。
（2）没有达成合格标准分项工序,承包人应向工程监理部报送整改书面汇报，经监理工程师审批后，按相关要求立即进行处理。
（3）返工重做工序，可重新进行质量评定。

五．安全、文明施工要求
严格审批施工单位编制安全施工方案，落实安全方法到位，确保安全施工。
1、现场平面布局必需简练、明朗，符合“标化”现场要求。
2、应进行挂牌施工，内容为：建设主体、施工平面、安全规程等。
3、施工现场交通疏导方法得力，标志显著。
4、进入现场施工人员必需配戴上岗证、安全帽。
5、供电电源线路，应按相关要求有秩序架空布设。
6、现场机械、设备均应有防护方法，非操作人员不得操作。
7、高空作业人员，应配戴安全带、穿防滑鞋。
8、现场应按部位、分片布设消防设施。
9、现场材料应按规格、分类，分别整齐有序堆放。
10、工程结束后必需做到“工完、料尽，现场清”。

六、工程变更监理实施细则
1、依据
为规范监理工作,明确监理工作职责和程序,为有利于工程全过程控制，依据比选文件和项目法人和施工单位签署施工承建协议、工程设计文件、监理协议和《混凝土施工规程》编制本细则。
2、使用范围
本细则适适用于：武隆县新建赵家下坝箱涵、绿井塘箱涵工程变更监理工作。
3、监理职责
总监理工程师负责组织实施工程变更审查,签署协议文件授权范围内一切工程变更指令。监理工程师在总监理工程师领导下完成工程变更监理具体工作。
4、工程变更条件和内容
工程变更包含设计变更和施工变更,是指因设计条件、施工现场条件、设计方案、施工方案发生改变,或项目法人和监理部认为必需时,为实现协议目标而对设计文件或施工状态所作出变更和修改。
1）监理部仅接收下列工程变更指示、通知和提议
实施项目法人发出工程变更指示：
（1）设计单位依据施工现场条件改变所提出工程变更提议或设计修改通知。
（2）施工单位依据施工现场条件、施工方案或施工状态发生改变,依据协议文件要求程序提出施工变更提议。
2）在推行协议过程中,项目监理部可依据工程需要指使施工单位进行以下多种类型变更。没有监理工程师指示时施工单位不得私自变更。
（1）增加或降低协议所包含工作数量；
（2）省略协议工作或工程项目；
（3）改变任何协议工程或工作性质、质量或类型；
（4）改变部分工程高程、基线、位置和尺寸；
（5）进行工程完工所必需附加工作；
（6）改变部分工程要求施工次序或时间安排；
5、工程变更处理程序和要求
1） 设计单位对原设计存在缺点提出工程变更,应编制变更文件;建设单位或施工单位提出工程变更,应提交总监理工程师,由总监理工程师组织专业监理工程师审查同意后,应由建设单位转交原设计单位编制设计变更文件。
2）监理部在接收设计单位设计修改通知或施工单位工程变更提议后,总监理工程师必需依据实际情况、设计变更文件和其它相关资料,根据施工协议相关条款,在指定专业监理工程师完成下列工作后,对工程变更费用和工期作出评定。
（1）对变更项目设计可行性和可靠性进行技术审查；
（2）对变更项目标工程量清单及经济性进行审查；
（3）对变更项目标施工进度计划及对协议工期影响进行审查；
3） 总监理工程师应就工程变更费用及工期评定情况和施工单位和建设单位进行协调。依据项目法人授权,同意签发工程变更单。
工程变更单应包含:变更要求、工程变更说明、变更费用和工期、设计变更文件和必需附件等内容。
4） 监理部对工程变更通知、要求或提议审查时遵照基础标准。
（1）变更后不降低工程质量标准,不影响工程完建后运行和管理。
（2）工程变更设计技术可靠,安全可靠。
（3）工程变更有利于施工实施,不至于因施工工艺或方案变更,造成协议价格大幅度增加。
（4）工程变更费用及工期经济合理,不至于造成协议价格大幅度增加。
（5）工程变更尽可能不对后续施工产生不良影响,不至于所以造成协议控制性工期目标延迟。
5） 施工单位接收监理部工程变更指令后,应考虑下列两种情况:
（1）假如这种变更不符合工程承建协议文件要求,或超出协议工程项目或工作项目范围,施工单位能够提出签署补充协议和合理赔偿、或提出拒绝实施要求。
（2）假如这种变更超出施工单位所含有施工手段和能力,或将造成施工单位造成额外费用和工期延误, 施工单位能够提出理由,申报项目法人或监理部重新审议,或在实施期间提出施工索赔申报。
6） 工程变更申报、联络、要求、审查、同意、发出等过程和依据文件均必需是有效书面文件。
监理部对工程变更审查、同意权限及审批程序,还应同时受工程建设监理协议文件要求和项目法人授权约束.并依据工程建设监理协议文件和工程承建协议文件要求进行。
7） 只要工程变更指令是按工程承建协议文件发出,则这类变更不解除或减轻协议双方应负担协议义务和责任。
6、工程变更申报内容和要求
1）施工单位向监理部提交施工变更提议书包含以下内容：
（1）变更原因及依据。
（2）变更内容及范围。
（3）变更工程量清单,包含: 工程量或工作量、引用单价、变更后协议价格及其引发施工项目协议价格增加或降低总额。
（4）变更项目施工进度计划,包含:施工方案、施工进度和对协议控制。
（5）为对工程变更提议进行有效审查和同意而向监理部和项目法人必需提交图纸和资料。
2） 设计单位向项目法人提交工程变更提议书内容和要求,项目法人或勘察设计协议未另行要求,按相关要求实施。
3） 工程变更指令、通知和提议,均应在可能实施变更时间之前提出,并考虑留有为项目法人和监理部能对变更要求进行有效审查、同意和施工单位进行必需施工准备协议时间。
（1）设计修改通知应在施工实施前10天提出。
（2）在出现危及生命和工程安全紧急情况下, 工程变更可不受程序和时间限制.但施工单位或变更公布单位仍应立即补办相关申请和同意手续。
7、工程变更协议支付
1） 工程变更支付按协议文件要求实施,除非另行签署协议或协议文件另有要求,不然按下列要求实施：
（1）工程项目相同,按协议报价单中价格实施。
（2）协议报价单中没有适用单价或价格,引用协议报价中类似单价或价格修正调整后实施。
（3）协议报价单中单价或价格显著不合理或不适用,经协商确定;或由施工单位依据协议报价标准和编制依据,重新编制后报送审核和同意。
（4）经协商仍长久不能达成一致意见,监理部有权独立决定她认为适宜暂定单价或价格,并通知施工单位和项目法人后实施。
2） 假如工程支付方法和价格确定后,随工程变更实施列入月工程款支付。
3） 假如工程变更发生,是因为施工单位协议责任和风险所造成,则为实施工程变更所发生和工期延误协议责任由施工单位负担。
4） 未经总监理工程师审查同意而实施变更,项目监理部不得给予计量。
5） 因工程变更造成协议索赔,按工程承建协议文件要求相关要求实施。
七 工程协议计量和支付监理实施细则
1、依据
为使协议投资目标得到有效控制,规范协议计量和支付程序,依据工程施工承建协议文件和监理协议文件和工程施工技术规程规范、技术标准编制本实施细则。
2、适用范围
本细则使用于：武隆县新建赵家下坝箱涵、绿井塘箱涵工程全部建设监理内容。
3、监理职责
总监理工程师负责协议工程总投资控制,负责组织实施本工程协议支付,并最终签发协议工程支付签证单；相关项目监理工程师负责审核施工单位申报工程量,帮助总监理工程师审核施工单位申报支付申请；监理员负责预审施工单位申报工程量和帮助相关项目监理工程师进行工程量计量复核。
4、协议工程计量及支付依据
1）工程施工承建协议及其它有效协议组成文件。
2）经项目监理部签发施工详图、技术要求、设计变更通知及其它有效设计文件。
3）国家及部门颁发施工技术规程、规范、技术标准中相关工程量计量要求。
4）经项目法人或项目监理部确定并有文字依据相关工程量度量和量测图件等资料。
5）只有按有效设计文件施工完成、工程量质量检验合格、按协议要求应计量支付,并按协议要求程序和监理文件要求进行已完工程项目标工程量,才能列入支付计量和协议支付申报。
6）工程质量认证,依据工程施工承建协议、技术规范、SL176-《水利水电工程质量评定规程》和SL223-《水利水电建设工程验收规程》等进行。
5、协议支付工程量计量量测控制
投标书工程量报价单中所列工程量，不能作为协议支付结算工程量．施工单位申报支付结算工程量，应以监理工程师验收合格、符合支付计量要求已完工程量，按协议工程量报价单中支付分类单价，按单位、分部、单元工程分类进行量测和度量。
施工单位对某项工程（或部位）进行支付工程量量测时，应在量测前向项目监理部递交验收量测方法和实施方法，经项目监理工程师审查同意后，即可进行工程量量测工作。项目监理部到时将派出监理量测或计量工程师参与和监督量测工作进行。
监理工程师要求对收方工程任何部位进行补充或对照量测时，施工单位应立即派出代表和测量人员按要求进行测量，并立即按监理工程师要求提供测量结果资料。
假如施工单位未按要求指定时间和要求派出上述代表和测量人员，则由监理工程师主持量测结果被视为对该部分工程协议支付工程量正确量测，除非施工单位在量测结果后3天内，向项目监理部提出书面复查、复测申请，并被监理工程师接收。
土石方开挖工程开工前，施工单位应在对该区域地形进行复测。监理部将派出监理量测或计量工程师参与和监督量测工作进行，测量完成后施工单位应将测量结果立即报项目监理部，方便项目监理部进行复核。
土石方开挖协议支付工程量，按施工详图或设计调整最终确定开挖线（或坡面线），以自然方量(m3)为单位进行量测和计量。
土石方填筑支付工程量，应依据设计及规范要求进行。在施工过程中，施工单位应伴随进度依据监理实施细则要求按不一样高程、不一样部位、不一样土料填筑面积经过施工期间压实及自然沉陷后压实方进行量测．统计和绘制草图计算，并将测量结果报项目监理部核备，并以土方填筑完成后测量计算方量（按设计建筑物轮廓线尺寸）为准。
全部为协议支付所进行量测和度量（包含计算书、测图等）结果，全部必需事先报经项目监理部认可。
除非协议中另有要求，不然协议支付计量以有效设计文件所确定已完工工程项目标构筑物边线，按净值计量和度量。
计量精度：全部计量数据最多保留至小数点后两位小数。
6、协议支付申报控制
1） 项目监理部只认可工程施工中合格工程量，并据此以协议工程量报价单分类、分项进行支付计量结算。
2） 施工单位应和当月25日前，向监理部递交协议支付结算申请汇报（或报表）。
3） 项目监理部只接收符合下述条件工程量协议支付申报。
（1）当月完成，或当月以前完成还未进行结算。
（2）属于监理范围，工程施工承建协议要求必需进行支付结算。
（3）有对应开工令、施工质量终检合格证和单元工程名称（工序）质量评定表（属于某分部或单位工程最终一个单元工程者，尚必需同时含有该分部或单位工程质量评定表）等完整监理认证文件。
（4）由监理确定签证协议索赔支付。
4） 施工单位向监理部递交协议支付申报（或报表），必需包含下列内容：
（1）申请支付工程项目标单位工程名称、分部工程和单元工程名称及其编码。
（2）施工作业时段及设计文件文图号。
（3）申请支付工程项目施工中质量事故、安全事故、停（返）工或违规警告统计，和施工过程说明。
（4）由监理工程师签署支付工程量确定签证。
（5）必需进行施工地质测绘（或编录）工作工程项目，还必需同时提供地质测绘（或编录）工作已经完成认证统计。
5） 假如因为施工单位报送资料不全，或不符合要求，引发协议支付审签延误，由施工单位负担协议责任。
6） 项目监理部对施工单位递交协议申请签证意见，包含下述3种：
（1）全部申报工程量准予结算；
（2）全部或部分申报工程量暂缓结算；
（3）全部或部分申报工程量不予结算；
7） 对于暂缓结算或不予结算工程量，在接到监理部审签意见后７天内，施工单位项目经理可书面提请总监理工程师重新给予确定，也可在下次支付申报中再次申报。

八．附 表

基坑开挖许可偏差 附表一
序号
项 目
许可偏差
（MM）
检验频率
检 验 方 法
范围
点数
1
坑底高程
土方
±30
每

座
5
用水准仪测量
石方
±100
5
2
轴线位移
50
2
用经纬仪测量，纵横向各计1点
3
基坑尺寸
大于要求
4
用尺量，每边各计1点

钢筋加工许可偏差 附表二
序
号
项 目
许可偏差
（MM）
检验频率
检验方法
范围
点数
1
冷拉率
小于设计要求
每根（每一类型抽查10%，且不少于5件）
1
用尺量
2
受力钢筋成型长度
＋5
－10
1
3
弯起
钢筋
弯起点位置
±20
1
弯起高度
0
－10
1
4
箍筋尺寸
0
－5
2
用尺量，宽、高各计1点

闪光对焊接头机械性能和许可偏差 附表三
序
号
项 目
许可偏差
检 验 频 率
检验方法
范 围
点数
1
抗拉强度
符合材料性能指标
每件（每批各抽3件）
1
应按《金属拉力试验法》GB228实施
2
冷弯
1
3
接头弯折
小于40
每件（每批抽查10%且不少于10件）
1
用刻槽直尺和楔形塞尺量
4
接头处钢筋轴线偏移
0.1d且小于2mm

注：①在同一班内，由同一焊工，按同一焊接参数完成200个同类型接头作为一批。一周内连续焊接时，能够累计计算。一周内累计不足200个接头时，亦按一批计算；
②TV级钢筋现在暂不考评冷弯指标；

钢筋电弧焊接头机械性能、缺点和尺寸许可偏差 附表四
序
号
项 目
许可偏差
检验频率
检验方法
范 围
点数
1
抗拉强度
符合材料性能指标
每个接头（每批抽查3件）
1
应按现行《金属拉力试验法》（GB228）实施。
2
帮条沿接头中心线纵向偏移
0.5d
每个接头（每批抽查10%，且不少于10个）
1
用尺量
3
接头处钢筋轴线弯折
40
1
4
接头处钢筋轴线偏移
0.1d且小于3.0MM
1
5
焊缝厚度
-0.05d
2

用焊接工具尺和尺量
6
焊缝宽度
-0.1d
2
7
焊缝长度
-0.5d
2
8
横向咬边深度
0.05d,且小于1.0MM
2
9
焊缝表面上气孔及夹渣数量和大小
在2d长度上
不多于2个
2
观察和用尺量
直径
小于3.0MM
注：①表中d为钢筋直径（mm）；
②以300个同类型接头（同钢筋等级，同接头型式）为一批。一周内连续焊接时，能够累计计算。一周内不足300个接头时，亦按一批计算；

钢筋成型和安装许可偏差 附表五
序
号
项 目
许可偏差
(MM)
检验频率
检验方法
范围
点数
1
受
力
钢
筋
间距
梁、柱、板、墙
±10
每
个
构
筑
物
或
构
件
4
在任意一个断面连续量取钢筋间（排）距，取其平均值计1点
基础、墩台
±20
4
顺高度方向配置两排以上排距
±5
4
2
箍筋及结构筋间距
±20
5
连续量取5档，其平均值计1点
3
同一截面内受拉钢筋接头截面积占钢筋总截面积
焊接
小于50%

观察
绑接
小于25%
4
保护层厚度
墩、台、基础
±10
6
用尺量
梁、柱、桩
±5
板、墙
±3
整体式模板许可偏差 附表六
序
号
项 目
许可偏差
（MM）
检验频率
检验方法
范团
点数
1
相邻两
板表面
高低差
刨光模板
2
每
个
构
筑
物
或
构
件
4
用尺量
不刨光模板
4
钢模板
2
2
表面
平整度
刨光模板
3
4
用2M直尺检验
不刨光模板
5
钢模板
3
3
垂直度
墙、柱
0.1%H,且小于6
2
用垂线或经纬仪检验
墩、台
0.2%H,且小于20
塔、柱
H/1500,且小于40
4
模内
尺寸
基础
+10
-20
3
用尺量，长、宽、高各计1点
墩、台
+5
-10
梁、板、墙、柱
拱、塔柱
+3
-8
5
轴
线
位
移
基础
15
2
用经纬仪测量，纵、横向各计1点
墩、台、墙
10
梁、柱、拱、搭柱
8
悬浇各梁段
8
6
支承面高程
+2
-5
每个支
承面
1
用水准仪测量
7
悬浇各梁段底面高程
+10
0
每梁段
1
用水准仪测量
8
预
埋
件
支座板、锚垫板、联结板等
位置
3
每个预埋件
1
用尺量
平面高差
2
1
用水准仪测量
螺栓、锚筋等
位置
10
1
用尺量
外露长度
±10
1
用尺量
9
预留孔洞
预应力筋孔道位置
梁端10
每个预留孔洞
1
用尺量
其它
位置
15
1
高程
±10
1
用水准仪测量
注：①表中H为构筑物高度（MM）；

附表 七
定 位 放 线
① 复核轴线控制点和水准点。
② 对控制桩进行编号，并定时复核。
③ 桩横间净空满足0.15m+2.5m+0.15m。
基 坑 开 挖
① 基坑能够使用机械和人工配套整修。
② 开挖过程中加强排水，不得受水浸泡。
③ 施工单位自检合格后，经监理复核合格后方可进行下道工序施工。
④ 基坑开挖应符合表3.15要求。
钢 筋 制 作
① 钢筋质保书及试验汇报。
② 钢筋笼对接时搭接长度。
③ 焊条质保书及种类。
④ 钢筋笼垂直度、主筋、加强筋、箍筋规格及间距。
⑤ 保护层厚度及以上情况是否符合设计、规范要求。
模 板 安 装
① 模板及支撑应有足够强度、刚度、稳定性，成型符合设计要求，确保钢筋保护层厚度。
② 模板接缝严密、内侧平整光滑，并经过监理复验后方可进行下道工序施工。
砼 浇 筑
① 监理对隐蔽工程进行验收合格后方可进行砼浇灌。
② 砼浇筑应分层连续进行,振捣密实。
③ 填写浇筑统计，按要求做好试块见证取样和养护工作。
④ 使用商品砼按“商品混凝土细则”实施。
回 填
① 砼强度达成70%时方可进行回填。
② 二灰砂配比符合设计要求，分层填筑扎实，密实度达成设计要求。
③ 施工单位检验合格后，报经监理复核合格后方可进行下道工序；如实填写资料，

附表七：箱（管）涵施工监理步骤图

九． 附 则
1． 本细则由重庆联盛建设项目管理新建赵家下坝箱涵、绿井塘箱涵工程监理部负责解释和实施。
2． 本细则未尽事宜，由项目监理部和相关单位协商后补充完善。
3. 本细则如和上级文件或技术规范有矛盾，应按上级文件和技术规范实施。
