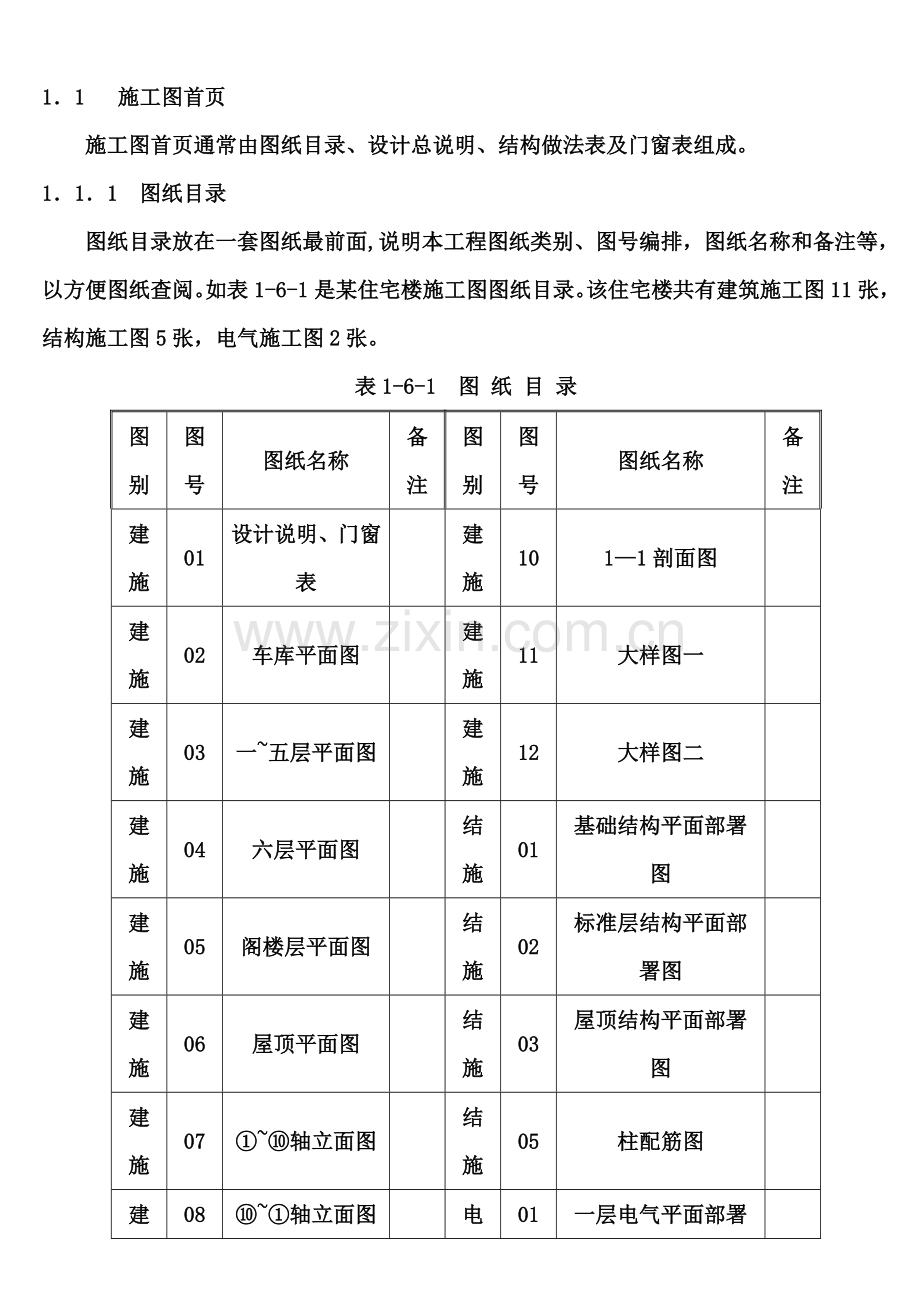

建筑施工图识读 学习目标要求1. 掌握建筑施工图分类。2掌握施工图首页组成及作用。3掌握建筑总平面图图示内容及作用。4掌握建筑平面图、建筑立面图、建筑剖面图作用、图示内容及画法和识读方法。5掌握建筑详图作用、图示内容和识读方法。6掌握工业厂房建筑施工图图示内容及画法和识读方法。学习关键和难点关键：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图作用、图示内容和识读方法。难点：建筑总平面图、立面图、剖面图、详图及建筑施工图识图。房屋施工图是用来表示建筑物构配件组成、外形轮廓、平面部署、结构结构和装饰、尺寸、材料做法等工程图纸，是组织施工和编制预、决算依据。建造一幢房屋从设计到施工，要由很多专业和不一样工种共同配合来完成。按专业分工不一样，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风和空气调整（简称空施）及装饰施工图（简称装施）。本教材因为受篇幅限制，只就建筑施工图绘制步骤及其识读方法做了简明介绍，其它施工图识读方法此处不作介绍。建筑施工图：关键用来表示建筑设计内容，即表示建筑物总体布局、外部造型、内部部署、内外装饰、细部结构及施工要求。它包含首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。11 施工图首页施工图首页通常由图纸目录、设计总说明、结构做法表及门窗表组成。111 图纸目录图纸目录放在一套图纸最前面,说明本工程图纸类别、图号编排，图纸名称和备注等，以方便图纸查阅。如表1-6-1是某住宅楼施工图图纸目录。该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。表1-6-1 图 纸 目 录图别图号图纸名称备注图别图号图纸名称备注建施01设计说明、门窗表建施1011剖面图建施02车库平面图建施11大样图一建施03一五层平面图建施12大样图二建施04六层平面图结施01基础结构平面部署图建施05阁楼层平面图结施02标准层结构平面部署图建施06屋顶平面图结施03屋顶结构平面部署图建施07轴立面图结施05柱配筋图建施08轴立面图电施01一层电气平面部署图建施09侧立面图电施02二层电气平面部署图112 设计总说明关键说明工程概况和总要求。内容包含工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等做法）及材料要求。下面是某住宅楼设计说明举例：1本建筑为长沙某房地产企业经典生活住宅小区工程9栋，共6层，住宅楼底层为车库，总建筑面积3263.36m2,基底面积538.33 m2。2本工程为二类建筑，耐火等级二级，抗震设防烈度六度。3本建筑定位见总图；相对标高0.000相对于绝对标高值见总图。4本工程合理使用50年；屋面防水等级级。5本设计各图除注明外，标高以米计，平面尺寸以毫米计。6本图未尽事宜，请按现行相关规范规程施工。7墙体材料及做法：砌体结构选择材料除满足本设计外，还必需配合当地建设行政部门政策要求。地面以下或防潮层以下砌体，潮湿房间墙，采取MU10粘土多孔砖和M7.5水泥砂浆砌筑，其它按要求选择。骨架结构中填充砌体均不作承重用，其材料选择按表1-6-2：表1-6-2 填充墙材料选择表 所用混合砂浆均为石灰水泥混合砂浆。外墙做法：烧结多孔砖墙面，40厚聚苯颗粒保温砂浆，5.0厚耐碱玻纤网布抗裂砂浆，外墙涂料见立面图。113 结构做法表 结构做法表是以表格形式对建筑物各部位结构、做法、层次、选材、尺寸、施工要求等具体说明。某住宅楼工程做法如表1-6-3所表示：砌体部分适用砌块名称墙厚砌块强度等级砂浆强度等级备注外围护墙粘土多孔砖240MU10M5砌块容重16KN/m3卫生间墙粘土多孔砖120MU10M5砌块容重16KN/m3楼梯间墙砼空心砌块240MU5M5砌块容重10KN/m3表1-6-3 构 造 做 法 表名称结构做法施工范围水泥砂浆地面素土扎实一层地面30厚C10砼垫层随捣随抹干铺一层塑料膜20厚1：2水泥砂浆面层卫生间楼地面钢筋砼结构板上15厚1：2水泥砂浆找平卫生间刷基层处理剂一遍，上做2厚一布四涂氯丁沥青防水涂料，四面沿墙上翻150mm高15厚1：3水泥砂浆保护层1：6水泥炉渣填充层，最薄处20厚C20细石砼找坡1%15厚1：3水泥砂浆抹平114 门窗表门窗表反应门窗类型、编号、数量、尺寸规格、所在标准图集等对应内容、以备工程施工、结算所需。表1-6-4为某住宅楼门窗表。表1-6-4 门 窗 表类别门窗编号标准图号图集编号洞口尺寸数量备注宽高门M198ZJ681GJM301900210078木门M298ZJ681GJM301800210052铝合金推拉门MC1见大样图无300021006铝合金推拉门JM1甲方自定无300020铝合金推拉门窗C1见大样图无426015006铝合金中空玻璃窗C2见大样图无1800150024铝合金中空玻璃窗C398ZJ721PLC7044180015007铝合金中空玻璃窗C498ZJ721PLC70441500150010铝合金中空玻璃窗C598ZJ721PLC70441500150020铝合金中空玻璃窗C698ZJ721PLC70441200150024铝合金中空玻璃窗C798ZJ721PLC7044900150048铝合金中空玻璃窗12 建筑总平面图121 总平面图形成和用途 总平面图是将拟建工程周围一定范围内建筑物、构筑物及其自然情况，用水平投影方法和对应图例画出图样。关键是表示新建房屋位置、朝向，和原有建筑物关系，周围道路、绿化部署及地形地貌等内容。是新建房屋施工定位、土方施工、和绘制水、暖、电等管线总平面图和施工总平面图依据。 总平面百分比通常为1：500、1：1000、1： 等。122 总平面图图示内容1拟建建筑定位拟建建筑定位有三种方法：一个是利用新建筑和原有建筑或道路中心线距离确定新建筑位置；第二种是利用施工坐标确定新建建筑位置；第三种是利用大地测量坐标确定新建建筑位置。2拟建建筑、原有建筑物位置、形状在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建预留地或建筑物、拆除建筑物和新建地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物总体情况，通常还在总平面图中建筑物右上角以点数或数字表示楼房层数。3周围地形情况。通常见等高线表示，由等高线能够分析出地形高低起伏情况。4道路关键表示道路位置、走向和和新建建筑联络等。5风向频率玫瑰图。风玫瑰用于反应建筑场地范围内常年主导风向和六、七、八三个月主导风向（虚线表示），共有16个方向，图中实线表示整年风向频率，虚线表示夏季（六、七、八三个月）风向频率。风由外面吹过建设区域中心方向称为风向。风向频率是在一定时间内某一方向出现风向次数占总观察次数百分比。6树木、花草等部署情况。7喷泉、凉亭、雕塑等部署情况。123 建筑总平面图图例符号要能熟练识读建筑总平面图，必需熟悉常见建筑总平面图图例符号，常见建筑总平面图图例符号图1-6-1。124 总平面图识图示例图1-6-2为某企业拟建科研综合楼及生产车间，均座东朝西，拟建筑于比较平坦某山脚下，科研综合楼为四层，室内地坪绝对标高为67.45m，相对标高为0.000，生产车间为两层，室内地坪绝对标高为67.45m，相对标高为0.000；科研综合楼有一个朝西主出入口，生产车间有一个朝西主出入口，一个朝南次要出入口及一个朝北次要出入口。建筑物西侧有一条七米宽主干道，主干道两侧分别是2.5宽绿化带，生产车间北面设有一水池，七道生态停车位及一座高低压配电室，一道山体护坡；该场地常年主导风向为西北风。13 建筑平面图131 建筑平面图形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上合适部位剖切开来，对剖切平面以下部分所作水平投影图。平面图通常见1：50、1：100、1：200百分比绘制，它反应出房屋平面形状、大小和房间部署、墙（或柱）位置、厚度、材料、门窗位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等关键依据。132 建筑平面图图示方法当建筑物各层房间部署不一样时应分别画出各层平面图；若建筑物各层部署相同，则能够用两个或三个平面图表示，即只画底层平面图和楼层平面图（或顶层平面图）。此时楼层平面图代表了中间各层相同平面，故称标准层平面图。因建筑平面图是水平剖面图，故在绘制时，应按剖面图方法绘制，被剖切到墙、柱轮廓用粗实线（b），门开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗轮廓线和其它可见轮廓和尺寸线等用细实线（0.25 b）表示。133 建筑平面图图示内容1底层平面图图示内容（1）表示建筑物墙、柱位置并对其轴线编号。（2）表示建筑物门、窗位置及编号。（3）注明各房间名称及室内外楼地面标高。（4）表示楼梯位置及楼梯上下行方向及级数、楼梯平台标高。（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等位置及尺寸。（6）表示室内设备（如卫生器具、水池等）形状、位置。（7）画出剖面图剖切符号及编号。（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。（9）标注详图索引符号。规范要求：图样中某一局部或构件，如需另见详图，应以索引符号索引。索引符号是由直径为10mm圆和水平直径组成，圆和水平直径均应以细实线绘制。索引符号按下列要求编写：1）索引出详图，如和被索引详图同在一张图纸内，应在索引符号上半圆中用阿拉伯数字注明该详图编号，并在下半圆中间画一段水平细实线。图1-6-3（a）。2）索引出详图，如和被索引详图不一样在一张图纸内，应在索引符号上半圆中用阿拉伯注明该详图编号，在索引符号下半圆中用用阿拉伯数字注明该详图所在图纸编号。数字较多时，可加文字标注。图1-6-3（b）。3）索引出详图，如采取标准图，应在索引符号水平直径延长线上加注该标准图册编号。图1-6-3（c）。图1-6-3 详图索引符号 详图位置和编号，应以详图符号表示。详图符号圆应以直径为14mm粗实线绘制。详图应按下列要求编号：1）图和被索引图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图编号。图1-6-4（a）.2）详图和被索引图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸编号。图1-6-4（b）。图1-6-4 详图符号（10）画出指北针。指北针常见来表示建筑物朝向。指北针外圆直径为24mm，采取细实线绘制，指北针尾部宽度为3 mm，指北针头部应注明“北”或“N”字。2 标准层平面图图示内容（1）表示建筑物门、窗位置及编号。（2）注明各房间名称、各项尺寸及楼地面标高。（3）表示建筑物墙、柱位置并对其轴线编号。（4）表示楼梯位置及楼梯上下行方向、级数及平台标高。（5）表示阳台、雨篷、雨水管位置及尺寸。（6）表示室内设备（如卫生器具、水池等）形状、位置。（7）标注详图索引符号。3屋顶平面图图示内容屋顶檐口、檐沟、屋顶坡度、分水线和落水口投影，出屋顶水箱间、上人孔、消防梯及其它构筑物、索引符号等。134 建筑平面图图例符号阅读建筑平面图应熟悉常见图例符号，以下是从规范中摘录部分图例符号，读者可参见GB/T 5001-房屋建筑制图统一标准。 图1-6-5 建筑平面图常见图例符号135 建筑平面图识读举例图1-6-6 底层平面图本建筑平面图分底层平面图（图1-6-6）、标准层平面图（图1-6-7）及屋顶平面图（图1-6-8）。从图中可知百分比均为1：100，从图名可知是哪一层平面图。从底层平面图指北针可知该建筑物朝向为坐北朝南；同时能够看出，该建筑为一字形对称部署，关键房间为卧室，内墙厚240mm，外墙厚370mm。本建筑设有一间门厅，一个楼梯间，中间有1.8宽内走廊，每层有一间厕所，一间盥洗室。有两种门，三种类型窗。房屋开间为3.6米，进深为5.1米。从屋顶平面图可知，本建筑屋顶是坡度为3%平屋顶，两坡排水，南、北向设有宽为600 mm外檐沟，分别部署有3根落水管，非上人屋面。剖面图剖切位置在楼梯间处。图1-6-7 标准层平面图 图1-6-8 屋项平面图136 建筑平面图绘制方法和步骤图1-6-9所表示，建筑平面图绘制方法和步骤以下：1绘制墙身定位轴线及柱网。图1-6-9图（a）。2绘制墙身轮廓线、柱子、门窗洞口等多种建筑构配件。图1-6-9图（b）。3绘制楼梯、台阶、散水等细部。图1-6-9图（c）。4检验全图无误后，擦去多出线条，按建筑平面图要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。图1-6-9图（d）。5尺寸标注。通常应标注三道尺寸，第一道尺寸为细部尺寸，第二道为轴线尺寸，第三道为总尺寸。图1-6-9 平面图画法6图名、百分比及其它文字内容。汉字写长仿宋字：图名字高通常为710号字，图内说明字通常为5号字。尺寸数字字高通常见3.5号。字形要工整、清楚不潦草。14 建筑立面图141 建筑立面图形成和作用建筑立面图，简称立面图，它是在和房屋立面平行投影面上所作房屋正投影图。它关键反应房屋长度、高度、层数等外貌和外墙装修结构。它关键作用是确定门窗、檐口、雨篷、阳台等形状和位置及指导房屋外部装修施工和计算相关预算工程量。142 建筑立面图图示方法及其命名1建筑立面图图示方法为使建筑立面图主次分明、图面美观，通常将建筑物不一样部位采取粗细线型来表示。最外轮廓线画粗实线（b）,室外地坪线用加粗实线（1.4b）,全部突出部位如阳台、雨篷、线脚、门窗洞等中实线（0.5b）,其它部份用细实线(0.35b)表示。2立面图命名立面图命名方法有三种：(1)用房屋朝向命名，如南立面图、北立面图等。(2)依据关键出入口命名，如正立面图、背立面图、侧立面图。(3)用立面图上首尾轴线命名，如轴立面图和立面图。立面图百分比通常和平面图相同。143 建筑立面图图示内容1室外地坪线及房屋勒脚、台阶、花池、门窗、雨篷、阳台、室外楼梯、墙、柱、檐口、屋顶、雨水管等内容。2尺寸标注。用标高标注出各关键部位相对高度，如室外地坪、窗台、阳台、雨篷、女儿墙顶、屋顶水箱间及楼梯间屋顶等标高。同时用尺寸标注方法标注立面图上细部尺寸，层高及总高。3建筑物两端定位轴线及其编号。4外墙面装修。有用文字说明，有用详图索引符号表示。144 建筑立面图识读举例图1-6-10 立面图图1-6-10所表示，本建筑立面图图名为-立面图，百分比为1：100，两端定位轴线编号分别为、轴；室内外高差为0.3米，层高3米，共有四层，窗台高0.9米；在建筑关键出入口处设有一悬挑雨篷，有一个二级台阶，该立面外形规则，立面造型简单，外墙采取100100黄色釉面瓷砖饰面，窗台线条用100100白色釉面瓷砖点缀，金黄色琉璃瓦檐口；中间用墙垛形成竖向线条划分，使建筑给人一个高耸感。145 建筑立面图绘图方法和步骤 图1-6-11所表示，建筑立面图绘图方法和步骤以下：1室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。图（a）。2画多种建筑构配件可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外柱子。图（b）。3画门窗、雨水管、外墙分割线等建筑物细部。图（c）。4画尺寸界线、标高数字、索引符号和相关注释文字。5尺寸标注。6检验无误后，按建筑立面图所要求图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和百分比，说明文字用5号字。图（d）。图1-6-11 立面图画法15 建筑剖面图151 建筑剖面图形成和作用建筑剖面图，简称剖面图，它是假想用一铅垂剖切面将房屋剖切开后移去靠近观察者部分，作出剩下部分投影图。剖面图用以表示房屋内部结构或结构方法，如屋面（楼、地面）形式、分层情况、材料、做法、高度尺寸及各部位联络等。它和平、立面图相互配适用于计算工程量，指导各层楼板和屋面施工、门窗安装和内部装修等。剖面图数量是依据房屋复杂情况和施工实际需要决定；剖切面位置，要选择在房屋内部结构比较复杂，有代表性部位，如门窗洞口和楼梯间等位置，并应经过门窗洞口。剖面图图名符号应和底层平面图上剖切符号相对应。152 建筑剖面图图示内容1必需定位轴线及轴线编号。2剖切到屋面、楼面、墙体、梁等轮廓及材料做法。3建筑物内部分层情况和竖向、水平方向分隔。4即使没被剖切到，但在剖视方向能够看到建筑物构配件。5屋顶形式及排水坡度。6标高及必需标注局部尺寸。7必需文字注释。153 建筑剖面图识读方法1结合底层平面图阅读，对应剖面图和平面图相互关系，建立起建筑内部空间概念。2结合建筑设计说明或材料做法表，查阅地面、墙面、楼面、顶棚等装修做法。3依据剖面图尺寸及标高，了解建筑层高、总高、层数及房屋室内外地面高差。图1-6-12所表示，本建筑层高3m，总高14 m，4层，房屋室内外地面高差0.3m。4了解建筑构配件之间搭接关系。5了解建筑屋面结构及屋面坡度形成。该建筑屋面为架空通风隔热、保温屋面，材料找坡，屋顶坡度3%，设有外伸600mm天沟，属有组织排水。图1-6-12 1-1剖面图6了解墙体、梁等承重构件竖向定位关系，如轴线是否偏心。该建筑外墙厚370mm，向内偏心90mm，内墙厚240 mm，无偏心。154 建筑剖面图绘制方法和步骤建筑剖面图绘制方法和步骤以下：1画地坪线、定位轴线、各层楼面线、楼面。图1-6-13（a）。2画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其它可见轮廓线。图1-6-13（b）。3画多种梁轮廓线和断面。4画楼梯、台阶及其它可见细节构件，而且绘出楼梯材质。5画尺寸界线、标高数字和相关注释文字。6画索引符号及尺寸标注。图1-6-13（c）。图1-6-13 建筑剖面图画法16 建筑详图161 外墙身详图墙身详图也叫墙身大样图，实际上是建筑剖面图相关部位局部放大图。它关键表示墙身和地面、楼面、屋面结构连接情况和檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟尺寸、材料、做法等结构情况，是砌墙、室内外装修、门窗安装、编制施工预算和材料估算等关键依据。有时在外墙详图上引出分层结构，注明楼地面、屋顶等结构情况，而在建筑剖面图中省略不标。外墙剖面详图往往在窗洞口断开，所以在门窗洞口处出现双折断线（该部位图形高度变小，但标注窗洞竖向尺寸不变），成为多个节点详图组合。在多层房屋中，若各层结构情况一样时，可只画墙脚、檐口和中间层（含门窗洞口）三个节点，按上下位置整体排列。有时墙身详图不以整体形式部署，而把各个节点详图分别单独绘制，也称为墙身节点详图。1墙身详图图示内容：图1-6-14，墙身详图图示内容以下：（1）墙身定位轴线及编号，墙体厚度、材料及其本身和轴线关系。（2）勒脚、散水节点结构。关键反应墙身防潮做法、首层地面结构、室内外高差、散水做法，一层窗台标高等。（3）标准层楼层节点结构。关键反应标准层梁、板等构件位置及其和墙体联络，构件表面抹灰、装饰等内容。（4）檐口部位节点结构。关键反应檐口部位包含封檐结构（如女儿墙或挑檐）、圈梁、过梁、屋顶泛水结构、屋面保温、防水做法和屋面板等结构构件。（5）图中详图索引符号等。2墙身详图阅读举例（1）图1-6-14，该墙体为轴外墙、厚度370mm。（2）室内外高差为0.3m，墙身防潮采取20mm防水砂浆，设置于首层地面垫层和面层交接处，一层窗台标高为0.9m，首层地面做法从上至下依次为20厚1：2水泥砂浆面层，20厚防水砂浆一道，60厚混凝土垫层，素土扎实。（3）标准层楼层结构为20厚1：2水泥砂浆面层，120厚预应力空心楼板，板底勾缝刷白；120厚预应力空心楼板搁置于横墙上；标准层楼层标高分别为3m，6m，9m。图1-6-14 墙身节点详图（4）屋顶采取架空900mm高通风屋面，下层板为120厚预应力空心楼板，上层板为100厚C20现浇钢筋混凝土板；采取SBS柔性防水，刷浅色涂料保护层；檐口采取外天沟，挑出600mm，为了使立面美观，外天沟用斜向板封闭，并外贴金黄色琉璃瓦。662 楼梯详图楼梯详图关键表示楼梯类型和结构形式。楼梯是由楼梯段、休息平台、栏杆或栏板组成。楼梯详图关键表示楼梯类型、结构形式、各部位尺寸及装修做法等，是楼梯施工放样关键依据。 楼梯详图通常分建筑详图和结构详图，应分别绘制并编入建筑施工图和结构施工图中。对于部分结构和装修较简单现浇钢筋砼楼梯，其建筑详图和结构详图可合并绘制，编入建筑施工图或结构施工图。楼梯建筑详图通常有楼梯平面图、楼梯剖面图和踏步和栏杆等节点详图。1楼梯平面图楼梯平面图实际上是在建筑平面图中楼梯间部分局部放大图，图1-6-15所表示。楼梯平面图通常要分别画出底层楼梯平面图、顶层楼梯平面图及中间各层楼梯平面图。假如中间各层楼梯位置、楼梯数量、踏步数、梯段长度全部完全相同时，能够只画一个中间层楼梯平面图，这种相同中间层楼梯平面图称为标准层楼梯平面图。在标准层楼梯平面图中楼层地面和休息平台上应标注出各层楼面及平台面对应标高，其次序应由下而上逐一注写。楼梯平面图关键表明梯段长度和宽度、上行或下行方向、踏步数和踏面宽度、楼梯休息平台宽度、栏杆扶手位置和其它部分平面形状。楼梯平面图中，楼梯段被水平剖切后，其剖切线是水平线，而各级踏步也是水平线，为了避免混淆，剖切处要求画45折断符号，首层楼梯平面图中45折断符号应以楼梯平台板和梯段分界处为起始点画出，使第一梯段长度保持完整。楼梯平面图中，梯段上行或下行方向是以各层楼地面为基准标注。向上者称为上行，向下者称为下行，并用长线箭头和文字在梯段上注明上行、下行方向及踏步总数。在楼梯平面图中，除注明楼梯间开间和进深尺寸、楼地面和平台面尺寸及标高外，还需注出各细部具体尺寸。通常见踏步数和踏步宽度乘积来表示梯段长度。通常三个平面图画在同一张图纸内，并相互对齐，这么既便于阅读，又可省略标注部分反复尺寸。（1）楼梯平面图读图方法以下：1）了解楼梯或楼梯间在房屋中平面位置。图1-6-15所表示，楼梯间在轴轴轴。2）熟悉楼梯段、楼梯井和休息平台平面形式、位置、踏步宽度和踏步数量。本建筑楼梯为等分双跑楼梯，楼梯井宽160 mm，梯段长2700mm、宽1600mm，平台宽1600mm，每层20级踏步。3）了解楼梯间处墙、柱、门窗平面位置及尺寸。本建筑楼梯间处承重墙宽240 mm ，外墙宽370 mm，外墙窗宽3240 mm。4）看清楼梯走向和楼梯段起步位置。楼梯走向用箭头表示。5）了解各层平台标高。本建筑一、二、三层平台标高分别为1.5m，4.5m，7.5m。6）在楼梯平面图中了解楼梯剖面图剖切位置。图1-6-15 楼梯平面图（2）楼梯平面图画法：1）依据楼梯间开间、进深尺寸，画楼梯间定位轴线、墙身和楼梯段、楼梯平台投影位置。图1-6-16（a）。 2）用平行线等分楼梯段，画出各踏面投影。图1-6-16（b）。3）画出栏杆、楼梯折断线、门窗等细部内容，并画出定位轴线，标出尺寸、标高和楼梯剖切符号等。4）写出图名、百分比、说明文字等。图1-6-16（c）。图1-6-16 楼梯平面图画法2楼梯剖面图楼梯剖面图实际上是在建筑剖面图中楼梯间部分局部放大图，图1-6-17。楼梯剖面图能清楚地注明各层楼（地）面标高，楼梯段高度、踏步宽度和高度、级数及楼地面、楼梯平台、墙身、栏杆、栏板等结构做法及其相对位置。表示楼梯剖面图剖切位置剖切符号应在底层楼梯平面图中画出。剖切平面通常应经过第一跑，并在能剖到门窗洞口位置上，剖切后向未剖到梯段进行投影。在多层建筑中，若中间层楼梯完全相同时，楼梯剖面图可只画出底层、中间层、顶层楼梯剖面，在中间层处用折断线符号分开，并在中间层楼面和楼梯平台面上注写适适用于其它中间层楼面标高。若楼梯间屋面结构做法没有特殊之处，通常不再画出。在楼梯剖面图中，应标注楼梯间进深尺寸及轴线编号，各梯段和栏杆、栏板高度尺寸，楼地面标高和楼梯间外墙上门窗洞口高度尺寸和标高。梯段高度尺寸可用级数和踢面高度乘积来表示，应注意是级数和踏面数相差为1，即踏面数=级数1。（1）楼梯剖面图读图方法以下：1）了解楼梯结构形式。图1-6-17，该楼梯为双跑楼梯，现浇钢筋砼制作。2）熟悉楼梯在竖向和进深方向相关标高、尺寸和详图索引符号。该楼梯为等跑楼梯，楼梯平台标高分别为1.5m、4.5m、7.5m。3）了解楼梯段、平台、栏杆、扶手等相互间连接结构。4）明确踏步宽度、高度及栏杆高度。该楼梯踏步宽300mm，踢面高150mm，栏杆高度为1100 mm。楼梯剖面图画法：1）画定位轴线及各楼面、休息平台、墙身线。图1-6-18（a）。2）确定楼梯踏步起点，用平行线等分方法，画出楼梯剖面图上各踏步投影。图1-6-18（b）。3）擦去多出线条，画楼地面、楼梯休息平台、踏步板厚度和楼层梁、平台梁等其它细部内容。图1-6-18（c）。4）检验无误后，加深、加粗并画详图索引符号，最终标注尺寸、图名等。图1-6-18（d）。图1-6-18 楼梯剖面图画法3楼梯节点详图楼梯节点详图关键是指栏杆详图、扶手详图和踏步详图。它们分别用索引符号和楼梯平面图或楼梯剖面图联络。踏步详图表明踏步截面尺寸、大小、材料及面层做法。图1-6-19楼梯踏步踏面宽300mm，踢面高150mm；现浇钢筋砼楼梯，面层为1：3水泥砂浆找平。栏板和扶手详图关键表明栏板及扶手型式、大小、所用材料及其和踏步连接等情况。图6-6-5楼梯扶手采取50无缝钢管，面刷黑色调和漆；栏杆用18圆钢制成，和踏步用预埋钢筋经过焊接连接。图1-6-19 楼梯详图4其它详图在建筑、结构设计中，对大量反复出现构配件如门窗、台阶、面层做法等，通常采取标准设计，即由国家或地方编制通常建筑常见构、配件详图，供设计人员选择，以降低无须要反复劳动。在读图时要学会查阅这些标准图集。17 工业厂房建筑施工图 工业建筑和民用建筑显著区分是工业建筑必需满足工艺要求，另外是设置有吊车。多层厂房建筑施工图和民用建筑基础相同，这里关键介绍单层工业厂房建筑施工图。171 单层工业厂房平面图1单层工业厂房建筑平面图图示内容：（1）纵、横向定位轴线图中、轴为横向定位轴线，、轴纵向定位轴线，它们组成柱网，能够用来确定柱子位置，横向定位轴线之间距离确定厂房柱距，纵向定位轴线确定厂房跨度。厂房柱距决定屋架间距和屋面板、吊车梁等构件长度，车间跨度则决定屋架跨度和吊车轨距。图1-6-20所表示，本厂房柱距为6m，距度为18m；因为平面为L形部署，轴和轴之间距离应为墙厚+变形缝尺寸+600mm。厂房柱距和距度还应满足模数制要求；纵、横向定位轴线是施工放线关键依据。（2）墙体、门窗部署在平面图需表明墙体、门窗位置、型号和数量。门窗表示方法和民用建筑相同，在表示门窗图例旁边注写代号，门代号是M，窗代号是C，在代号后注写数字表示门窗不一样型号。单层工业厂房墙体通常为自承重墙，关键起围护作用，通常沿四面部署。（3）吊车设置单层工业厂房平面图应表明吊车起重量及吊车轮距，这是它和民用建筑关键区分。图1-6-20所表示。（4）辅助用房部署辅助用房是为了实现工业厂房功效而部署，部署较简单，如本图中、轴、轴两个办公室。（5）尺寸标注通常沿厂房长、宽两个方向分别标注三道尺寸：第一道是门窗宽度及墙段尺寸，联络尺寸、变形缝尺寸等；第二道是定位轴线间尺寸；第三道是厂房总长和总宽；。（6）画出指北针、剖切符号、索引符号它们画法、用途和民用建筑相同，这里不再讲解。2单层工业厂房平面图阅读举例（1）了解厂房平面形状、朝向。图1-6-20，依据工艺部署要求，本厂房采取L形平面部署，轴车间座北朝南。（2）了解厂房柱网部署，该厂房柱距6米，跨度18米。（3）了解厂房门、窗位置，形状，开启方向。该厂房在南、北、西向分别设有一条大门，外墙上设计为通窗。（4）了解墙体部署。墙体为自承重墙，沿外围部署，起围护作用。（5）了解吊车设置。本厂房吊车起重量为10吨，吊车轮距为16.5m。图1-6-20 厂房平面图172 单层工业厂房立面图1建筑立面图图示内容：（1）屋顶、门、窗、雨篷、台阶、雨水管等细部形状和位置；（2）室外装修及材料做法等。（3）立面外貌及及形状；（4）室内外地面、窗台、门窗顶、雨篷底面及屋顶等处标高。（5）立面图两端轴线编号及图名、百分比。2建筑立面图阅读举例（1）图1-6-21，本厂房为L部署，在本立面设有一大门，上方有一雨篷，屋顶为两坡排水，设有外天沟，为有组织排水。（2）为了取得良好采光通风效果，外墙设计通窗。（3）本厂房室内外高差为0.3m，下段窗台标高1.2m，窗顶标高为4.5 m，上段窗窗台标高5.7m，窗顶标高为8.4m。（4）外墙装修为刷蓝色仿瓷涂料。173 工业厂房剖面图1工业厂房剖面图图示内容： 图1-6-21 厂房立面图（1）表明厂房内部柱、吊车梁断面及屋架、天窗架、屋面板和墙、门窗等构配件相互关系。（2）各部位竖向尺寸和关键部位标高尺寸。（3）屋架下弦底面标高及吊车轨顶标高，它们是单层工业厂房关键尺寸。2建筑剖面图阅读举例（1）图1-6-22本厂房采取钢筋混凝土排架结构，排架柱在5.3m标高处设有牛腿，牛腿上设有T形吊车梁，吊车梁梁顶标高5.7m，排架柱柱顶标高8.4m。（2）屋面采取屋架承重，屋面板直接支承在屋架上，为无檩体系。（3）厂房端部设有抗风柱，以帮助山墙抵御风荷载。（4）在厂房中部设有柱间支撑，以增加厂房整体刚度。（5）了解厂房屋顶做法，屋面排水设计。（6）在外墙上设有两道连系梁，以降低墙体计算高度，提升墙体稳定性。图1-6-22 厂房剖面图674 工业厂房施工详图为了清楚地反应厂房细部及构配件形状、尺寸、材料做法等需要绘制详图。通常包含墙身剖面详图、屋面节点、柱节点详图。图1-6-23所表示，为该厂房屋架和抗风柱连接详图。图1-6-23 抗风柱和屋架连接详图 小 结本章是关键章节，是前面章节知识具体应用；本章知识应用性、实践性强，能否掌握本章知识，将关系到后续相关课程学习。本章关键介绍了以下内容：1施工图首页作用、组成及各组成部分作用。 2建筑总平面图形成、用途、图示内容、画法及识读方法。3建筑平面图形成、用途、图示内容及画法识读方法。4建筑立面图形成、用途、图示内容及画法识读方法。5建筑剖面图形成、用途、图示内容及画法识读方法。6墙身详图形成、用途、图示内容及识读方法。7楼梯详图形成、用途、图示内容及识读方法。8单层厂房平、立、剖面图及详图图示内容及识读方法。学习本章除了要求掌握以上基础知
