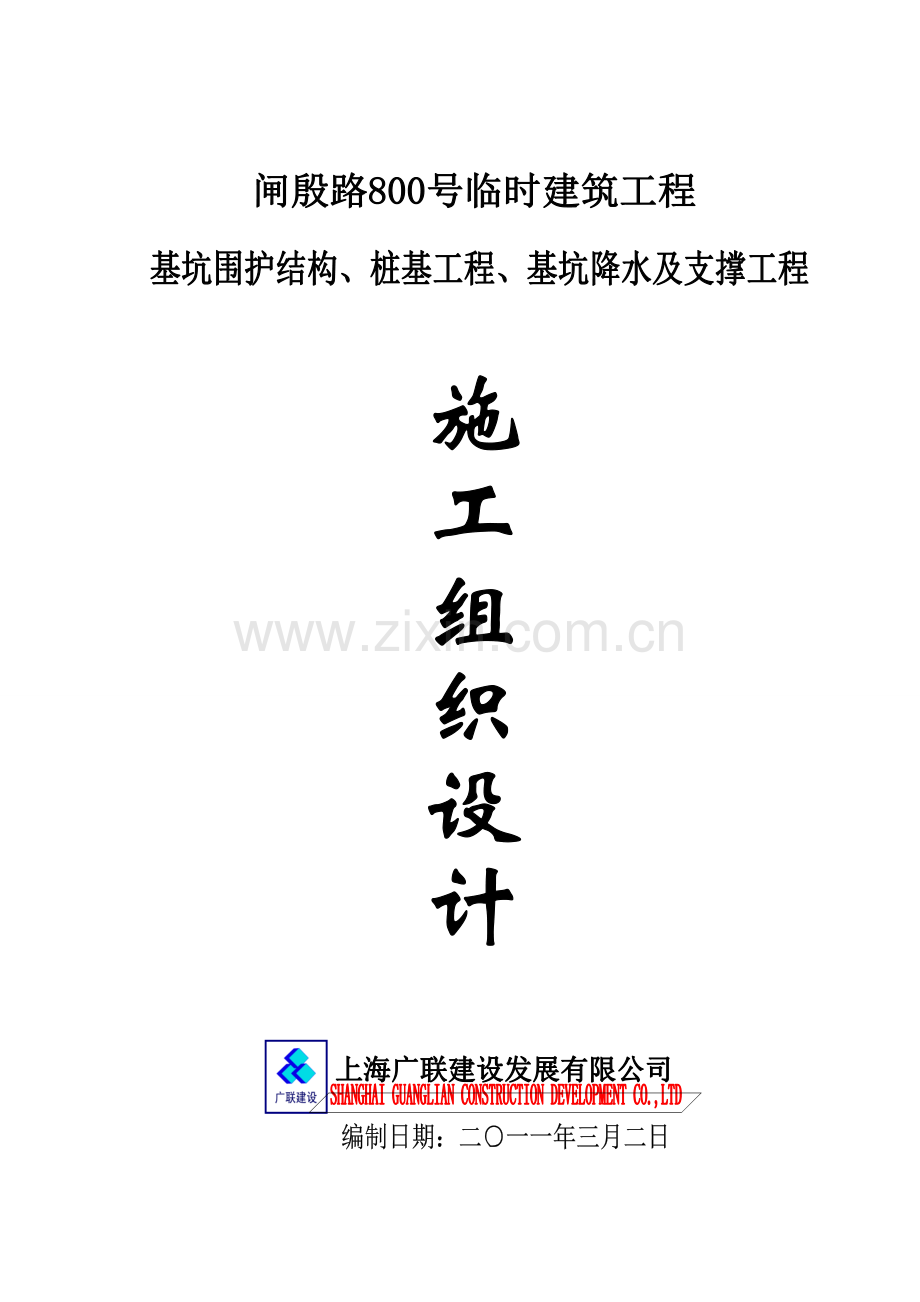

新工法灌注桩及型钢打拔综合项目施工专项方案.doc

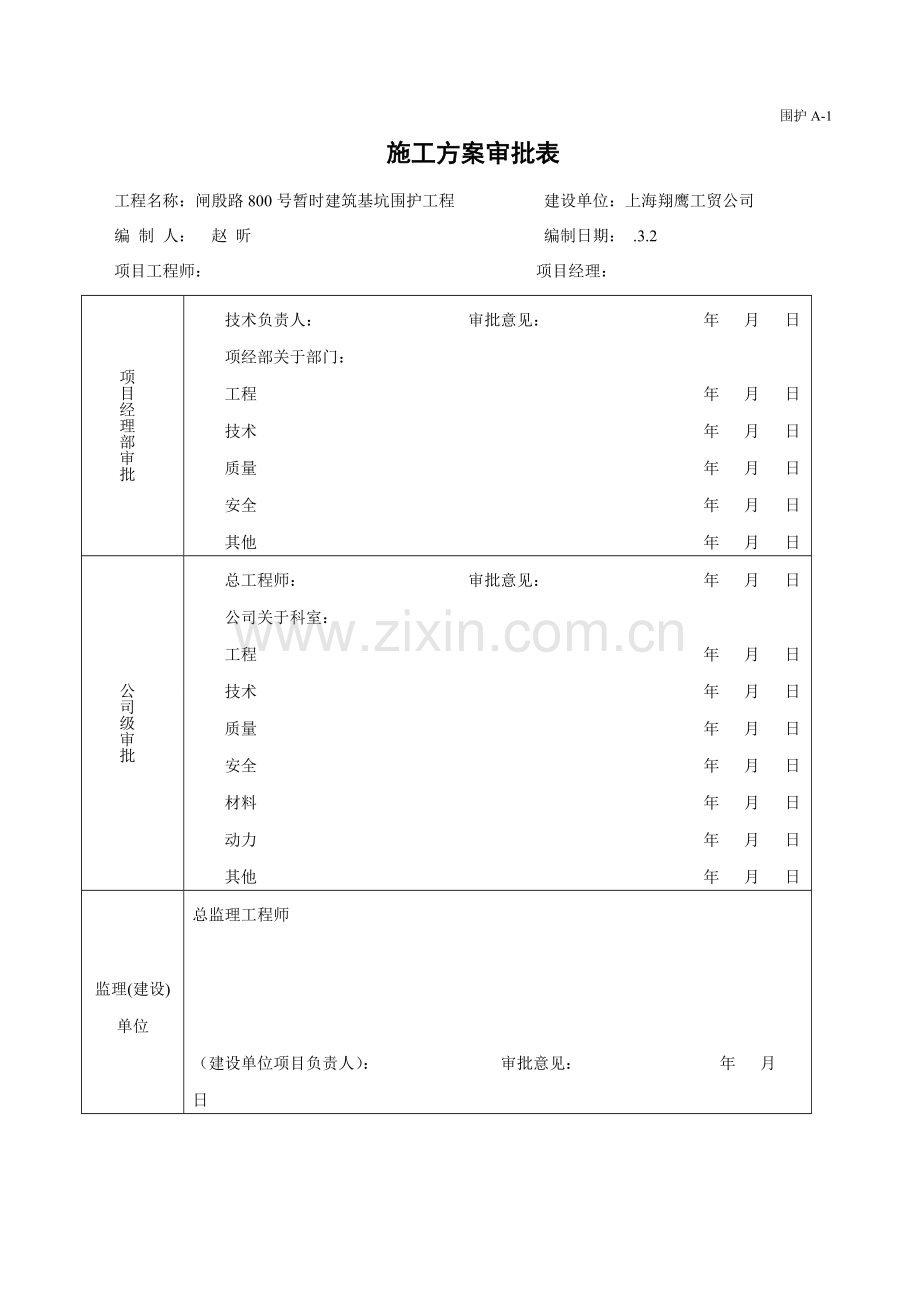

围护A-1施工方案审批表工程名称：闸殷路800号暂时建筑基坑围护工程 建设单位：上海翔鹰工贸公司编 制 人： 赵 昕 编制日期： .3.2项目工程师： 项目经理： 项目经理部审批技术负责人： 审批意见： 年 月 日项经部关于部门：工程 年 月 日技术 年 月 日质量 年 月 日安全 年 月 日其他 年 月 日公司级审批总工程师： 审批意见： 年 月 日公司关于科室：工程 年 月 日技术 年 月 日质量 年 月 日安全 年 月 日材料 年 月 日动力 年 月 日其他 年 月 日监理(建设)单位总监理工程师 （建设单位项目负责人）： 审批意见： 年 月 日 备注审批手续依照公司文献对施工组织设计（质量筹划）编制范畴规定，逐级审批,本施工组织设计审批范畴：目 录1 工程概况12 编制根据42.1编制根据及执行规范42.2施工规范、规程43 工程地质条件53.1. 地形地貌及周边环境53.2. 地基土构成与特性53.3. 地下水63.4. 不良地质作用63.5. 桩基围护施工应注意问题64 施工组织机构74.1项目管理机构图74.2安全文明管理机构图74.3施工质量管理机构图84.4项目部管理职责85 重点和难点分析及解决办法95.1泥浆及置换土外运管理95.2施工硬地坪及现场暂时道路95.3型钢拔除和钢支撑拆除105.4工期管理105.5周边环保105.6地下管线116 施工布置116.1工程管理目的116.2施工布置126.3. 施工总平面布置及管理126.4. 施工准备137 重要施工方案及技术办法147.1测量方案147.2SMW工法围护桩施工方案157.3. 灌注桩施工方案257.4. 钢支撑施工方案328施工进度及保证办法398.1. 工期管理目的398.2. 工程进度报告制度398.3. 施工进度保证办法399施工质量及保证办法419.1. 施工质量目的419.2. 质量管理办法419.3. 施工技术、质量保证办法4110施工安全及保证办法4210.1. 安全目的4210.2. 组织办法4210.3. 用电办法4210.4. 消防安全办法4310.5. 施工现场防护办法4310.6. 操作办法4410.7. 交通办法4410.8. 夜间施工办法4411文明施工及保证办法4511.1文明施工管理目的4511.2场容场貌、文明建设保证办法4511.3废土解决办法4611.4其他文明施工保证办法4612重要施工机械配备及劳动力使用筹划4712.1. 重要施工机械设备配备4712.2. 劳动力配备4813应急预案4913.1. 基坑开挖过程中渗漏水解决4913.2. 意外工伤应急预案4914工程竣工资料5215 附表、附图52施工进度筹划表施工总平面布置图围护平面布置图围护剖面图支撑平面布置图轻型井点降水布置图1工程概况1.1. 工程名称：闸殷路800号暂时建筑工程1.2. 工程地点：上海杨浦区闸殷路800号1.3. 施工范畴：基坑围护构造、桩基工程、基坑降水及支撑工程1.4. 建设单位：上海翔鹰工贸公司1.5. 设计单位：上海岩土工程勘察设计研究院有限公司（围护设计）上海尧舜建筑设计有限公司（桩基设计）1.6. 总包单位：上海翔华建筑装潢有限公司1.7. 施工单位：上海广联建设发展有限公司1.8. 工程概况：1.8.1. 施工概况：本工程位于上海市杨浦区闸殷路、民庆路路口，主体建筑为7座2F办公楼，地下设立一层地下室，基坑面积约为4305m2，周长约578m，本工程0.000=+5.350m，场地平均绝对标高+5.000m，即相对标高-0.350m，桩顶相对标高为-5.300m，桩顶锚入底板100mm，垫层厚度为150mm，则基坑普遍开挖深度为5.2m。本工程施工内容涉及：SMW工法搅拌桩（围护和加固）、钢支撑、钻孔灌注桩（基本）、立柱，井点降水等。1.8.2. 桩基工程概况： 本工程抗拔桩采用钻孔灌注桩，直径：ZH-1为600mm，ZH-2为800mm,桩长均为20m，单桩抗拔承载力设计值：ZH-1为400KN,ZH-2为750KN（抗拔），桩尖持力层为5层粘土层。桩身砼设计强度级别为水下C35，混凝土保护层50mm，灌注桩水下浇注塌落度为180220mm，初凝时间不不大于8h。1.8.3. 围护构造概况：（1）围护构造围护构造采用3650900SMW工法施工，水泥土三轴搅拌桩地面如下成桩深度基本为12.6m，局部电梯井及集水井处为14.6m；有效桩长分别为11.2m及13.2m。水泥土搅拌桩水泥掺量设计均为20%，水灰比1.5；施工桩中心间距均为900mm，搅拌桩基本上按1隔1内插型钢H5003001118，局部电梯井及集水坑部位密插型钢，内插型钢长度基本为12.0m，局部为14.0m。详细SMW工法桩设计参数如下表1.8.3-01所示： SMW工法围护桩设计参数表 表1.8.3-01区域挖深/m桩型入土深度/m有效桩长/m型钢长度/m型钢间距/m普通区域5.2365090012.611.212.00.90基坑北侧5.2365090012.611.212.00.60集水井区域6.1365090012.611.212.00.90电梯井区域6.8365090014.613.214.00.60（2）地基加固地基加固采用3650900三轴搅拌桩，暗墩宽度为3.8m，坑底如下4.0m水泥掺量为20%，坑底以上至原地面水泥掺量为10%。（3）支撑系统基坑内设立一道钢管支撑，支撑布置形式以南北向对撑为主。详细支撑截面尺寸及中心标高如下表所示： 支撑截面参数表 表1.8.3-02支撑中心相对标高(m）C30圈梁(mmmm）主 撑 （mmmm）联系杆（mmmm）-1.3501000800单拼609x16钢管单拼H5002001016（4）立柱及立柱桩立柱桩采用2根3650三轴搅拌桩，桩长为坑底下10m，立柱采用H400400型钢立柱，立柱插入立柱桩不不大于4.60m。1.8.4. 基坑降排水本工程采用轻型井点进行降水，规定水位降至开挖面如下1.0m。拟布置轻型井点降水12套。1.8.5. 工作量记录：本工程详细桩基围护工程量见下表类型施工内容规格桩长数量工程量备注桩基灌注桩600 mm20 m92根520 m3其中试桩3根灌注桩800 mm20 m30根301 m3其中试桩3根共计122根821 m3围护三轴搅拌桩围护650 mm12 m643幅4338 m3水泥掺量20%三轴搅拌桩坑底加固650 mm4 m493幅1707 m3水泥掺量20%三轴搅拌桩弱加固650 mm5.2m553幅2490 m3水泥掺量10%H500300型钢129 kg/m12m758根1173.4t立柱650mm10 m60根520 m3H400400型钢立柱172 kg/m10 m30根49 t60916钢管234 kg/m511m1177t涉及连杆降水轻型井点降水12套阐明：实际工作量按正式图纸计算。2编制根据2.1 编制根据及执行规范（1）设计图纸及关于招标资料；（2）工程地质勘察报告；（3）施工流程及施工规定；（4）施工规范、规程。2.2 施工规范、规程（1） 国标建筑地基基本工程施工质量验收规范 （GB50202-）；（2） 国标混凝土构造工程施工质量验收规范 （GB50204-）；（3） 国标钢构造工程施工质量验收规范 （GB50205-）；（4） 国标建筑工程施工质量验收统一原则 （GB50300-）；（5） 上海市原则地基解决技术规范 （DG/TJ08-40-）；（6） 上海市原则基坑工程技术规范 （DG/TJ08-61-）；（7） 上海市原则钻孔灌注桩施工规范 （DG/TJ08-202-）；（8） 上海市原则型钢水泥土搅拌墙技术规程(试行) （DGJ08-116-）；（9） 行业原则建筑基坑支护技术规程 （TGT120-99）；（10）行业原则软土地基深层搅拌桩加固法技术规程 （YBJ225-91）；（11）行业原则建筑施工安全检查原则 （TGJ59-99）；（12）行业原则建筑机械使用安全技术规程 （TGJ33-）；（13）行业原则建筑与市政降水工程技术规范 （TGJ/T111-98）；（14）行业原则施工现场暂时用电安全技术规范 （TGJ46-）；（15）国家、建设部及上海市颁布其她施工规范、质量原则和文明施工规定；（16）我司关于公司管理、施工技术、生产经营等管理条例、制度及原则，既有机械设备、施工技术力量状况，往年对此类工程施工经验及创导致果。3工程地质条件3.1. 地形地貌及周边环境本工程位于上海市闸殷路民庆路路口，属滨海平原地貌类型，地面标高在+4.75.4m之间。周边环境相对较为简朴，详细周边环境如下：（1）基坑东侧：内部场地，现为空地。（2）基坑南侧：邻近用地红线，地下室边线距离用地红线近来距离约为3.0m，用地红线外为闸殷路，道路下埋设有配水、通信等市政管线，详细管线分布状况见表01。（3）基坑西侧：邻近用地红线，地下室边线距离用地红线近来距离约为3.11m，用地红线外为绿化带。（4）基坑北侧：邻近用地红线，地下室边线距离用地红线近来距离约为3.0m，用地红线外为绿化带，局部堆土高度达2m左右。详见现场平面图 （5）基坑周边管线保护状况（见表3.1-01）基坑周边管线分布状况表 表3.1-01位置管线类别规格(mm)管顶埋深（m）与基坑近来距离（m）基坑南侧（闸殷路）配水管1000(铸铁)5.56信息管电缆1孔信息管电缆1孔雨水管300（PVC）9.56供电管电缆1孔10.93供电管电缆1孔13.633.2. 地基土构成与特性依照闸殷路基地岩土工程勘察报告(工程编号：-G-108，本工程基坑围护设计参数见下表： 基坑围护设计重要参数一览表 表3.2-01土层编号土层名称天然重度（kN/m3）抗剪强度（固快）（）C（kPa）1粉质粘土19.020.024.03砂质粉土18.532.04.0淤泥质粘土16.710.514.03.3. 地下水依照本工程地勘报告，影响本工程基坑地下水类型重要为潜水。潜水普通分布于浅部土层中，补给来源重要由大气降水入渗及地表水径流侧向补给，其排泄方式以蒸发消耗为主。潜水位埋深随季节、气候等因素而有所变化。勘察期间测得钻孔中静止地下水埋深约4.0m4.90m，绝对高程为2.18m1.29m。依照上海地区经验，基坑围护设计时水位按地面下0.5m考虑，设计施工时需做好必要止水、排水办法，避免地表水流入基坑内部。3.4. 不良地质作用拟建场地未发既有暗浜分布，但拟建场地东北侧局部区域第1层粉质粘土缺失，同步拟建场地填土厚度普遍较厚，普通厚度约3.0m，局部最厚可达4.05.0m，填土上部1.52.5m深度范畴内以杂填土为主，局部具有大量建筑垃圾等杂物，对围护桩施工质量控制不利。3.5. 桩基围护施工应注意问题（1）本场地1层粉质粘土，第3层、砂质粉土、粘土层较厚，钻孔灌注桩施工应采用下套管办法和泥浆护壁，保证其孔壁稳定性。（2）本场地第1层粉质粘土，第3层砂质粉土，透水性好，基坑开挖时易产生流沙、塌方、管涌等。（3）基坑开挖至坑底，基坑暴露时间不适当过长。（4）在基坑开挖至基本完毕前，由于卸荷作用，产生坑底土回弹，所引起暂时性拉力对桩身强度影响，需注意也许引起桩身拉裂问题。（5）施工期间为保证基坑围护构造及周边环境安全，必要要对基坑及周边建（构）筑物进行监测。4施工组织机构项目经理生产副经理项目工程师项目技术员项目材料员项目资料员项目施工员项目质量员项目安全员施工各班组项目机管员图411 项目管理机构图4.1 项目管理机构图4.2安全文明管理机构图项目机管员项目材料员项目资料员项目施工员项目质量员项目技术员项目安全员施工各班组长：项目经理生产副经理图421 安全文明管理机构图4.3 施工质量管理机构图工程技术部项目工程师专职质量员生产副经理项目经理公司总工程师各班组质量员图431 施工质量管理机构图4.4 项目部管理职责4.4.1项目经理（1）主持编制、签发质量筹划，策划项目质量保证体系建立、完善和项目质量持续改进。（2）主持确立项目质量方针和质量目的。制定规章制度，明确部门质量管理职责，并组织考核，保证目的实现。（3）保证根据项目质量管理程序进行施工和过程控制。（4）组织竣工验收，安排、组织移送事宜。（5）按项目质量保证体系规定确立培训方针，监督贯彻。4.4.2生产副经理（1）协助项目经理主持寻常管理工作。（2）负责质量体系采购和需方提供产品控制有关工作。（3）协助项目经理，详细负责施工控制工作。（4）贯彻对项目竣工验收前产品保护和移送后服务工作。（5）协助贯彻组织竣工验罢手续，并安排组织移送事宜。4.4.3项目工程师（1）在项目经理领导下，主持项目施工技术管理工作。（2）参加施工方案讨论和审定，负责施工方案和工艺原则拟定。（3）主持项目施工组织设计编制（4）负责项目工程质量管理，监督、组织项目质量检查工作，监督不合格品整治工作。（5）协助项目施工设备和设施选用，保证项目质量能力最大发挥。（6）按项目施工规定，编制项目技术原则、验收规范目录，保证有效性，保证工程符合规范规定。（7）负责项目质量记录按质量筹划规定实行。（8）负责记录技术在项目应用，涉及记录技术拟定和实行（9）主持项目重大技术问题攻关，组织QC小组活动，涉及选题和活动按PDCA循环展开。5重点和难点分析及解决办法5.1 泥浆及置换土外运管理拟建场地狭长，工法与钻孔灌注桩同步施工，泥土、泥浆管理难度大，安全、文明施工和环保压力大。拟采用应对办法：（1）高峰期现场同步投入大型设备繁多，对于场地必要精心策划和动态管理，安排专职协调人员统一管理。（2）场地处处使用泥浆，我司在总平面布置中将各类泥浆池分类设立、集中布置，减少移动，减少泥浆泼撒、杜绝泥浆泛滥。（3）采用分区、分段施工，每个区段设立专人负责，层层把关，保证工程顺利进行。 （4）车辆进出大门口设立硬地坪、沉淀池和冲洗装置，有专人负责对出去车辆进行冲洗，杜绝将泥浆、泥土带出施工现场。5.2施工硬地坪及现场暂时道路根据上海市文明施工规定，在市区内钻孔灌注桩施工，场内需铺设硬地坪。由于本工程工法机和钻孔灌注桩同步施工，拟建场地狭长，南北宽约17米，工法机机身长度约10米，且需挖沟槽，对硬地坪有所破坏。经与甲方、业主协商，不进行硬地坪施工。拟建场地围墙距地下室开挖边线距离小，围护紧贴围墙施工，场内不具备修筑重车暂时道路条件。施工中，特别在下雨天，重车进入现场困难。我公司将依照施工状况，配备钢板铺设移动道路，一台挖机配合，保证工程顺利进行。5.3型钢拔除和钢支撑拆除 拟建场地围墙距地下室开挖边线距离小，围护紧贴围墙施工，场地南北宽约17米。拔除型钢时吊车需停在南围墙外人行道上，拔除北侧工法中型钢，配备吊车需50吨以上。南围墙外人行道下为通讯电缆和供电电缆，施工时需铺设路基箱，保护地下管线。 5.4工期管理工期紧，任务重，在45天内保质保量完毕基本桩和围护施工是本工程工作难点之一。拟采用应对办法：（1）提前组织及调配人员及机械设备，以便随时进场施工，以保证施工工期。（2）在条件容许状况下，黑天和白天同步施工。如果灌注桩夜间不容许施工，则增长机械设备，保证在指定工期内完毕施工。（3）现场沿基坑设立夜间施工照明系统，保证24小时不间断施工。（4）对设备进行勤检查、勤保养，保证设备完好率。（5）做好现场协调工作，竖向预先做好下一道工序准备工作，横向预测各工种之间交叉施工、道路走向、材料准备等影响施工因素，综合协调各施工环节，保证有条不紊、秩序井然施工环境。5.5周边环保工地周边环境复杂；如何克服扰民和民扰问题是施工重点之一。拟采用应对办法：（1）采用相应办法，做好噪声和扬尘监测工作，施工过程中做好覆盖、洒水，避免泥浆、渣土遗撒，施工机械按照规定搭设降噪设施。（2）加强与都市管理部门及周边有关单位沟通，涉及加强与周边居民沟通，与环保及交通管理部门经常沟通，并保持与周边居民、政府关于管理部门进行及时沟通，同步需要做好门口及场内保洁工作和水泥防尘工作（并尽量采用散装水泥，水泥筒装施工，可减少粉尘污染）。争取周边关于单位和居民获得共识和谅解，以保证工程施工顺利实行完毕。5.6地下管线 施工现场南边为闸殷路，埋设有煤气管道、雨水管、污水管、上水管、电缆线等管线，北边为污水箱涵，避免施工过程中对管线破坏是本工程难点之一。拟采用应对办法：熟悉地下管线图纸，碰见地下不明状况，积极积极与有关市政、煤气、自来水、电力管理部门联系，获得支持。6 施工布置6.1工程管理目的施工管理目的是一种系统目的，其中涉及：质量目的，安全目的，工期目的和文明施工目的。详见如下分述：6.1.1质量目的咱们将严格遵守国家质量规范、施工技术原则并结合我司ISO-9001质量保证体系程序，实行创优目的管理，保证分某些项工程100%一次性通过验收“合格” 。6.1.2工期目的本工程筹划于3月1日开工，至4月15日竣工。我公司一定全力以赴，统筹安排，科学管理，保证在“合同工期”内完毕施工。6.1.3. 安全管理、文明施工目的预定目的：“安全生产、文明施工达到标化工地原则；重大安全事故为零；管线事故为零。工程施工期间严格执行上海市市政府颁发上海市建设工程文明施工管理暂行规定，同步服从工程监理和总包统一安排。” （1）职业健康及环境管理目的暂时设施按规定摆放整洁，对施工人员进行半军事化管理，非施工人员不得进入施工现场。施工区域有有关宣传标语和彩旗，场容整洁、无污染源、尽量控制噪音不扰民，生活垃圾集中堆放，及时解决。材料摆放整洁并做好有关标记，施工区域有警戒标记。（2）工地窗口达标规定三要：外部形象要标化，内部管理要优化，项目社区关系和谐化。五不：泥浆不外流，管线不损坏，轮胎不沾泥，渣土不乱扔，爆破不扰民。一少：夜间噪声少。6.2施工布置6.2.1. 施工总体布置（1）本工程工期较紧，桩基和围护同步交叉施工。先进行桩基施工10天，使围护施工有施工面条件后，围护桩开始施工。（2）桩基施工布置从场地东侧向西侧施工，施工顺序为：施工准备2根试成孔6根试桩施工工程桩施工（3）基坑施工布置依次沿着拟建物外边线施工。施工顺序为：施工准备SMW工法桩施工，并养护（涉及：三轴水泥土搅拌桩、立柱桩及立柱等）施工浇筑圈梁打设井点并降水圈梁养护到设计强度后，安装支撑，分层开挖至坑底，及时施工垫层、底板、传力带及换撑牛腿底板、传力带以及换撑牛腿强度达到设计规定后，拆支撑施工地下构造回填基坑。6.3. 施工总平面布置及管理6.3.1总平面布置工作内容（1）三通一平；（2）暂时施工用水管道铺设。现场内水源为1寸管，不能满足施工需求，建议申请水源管为2.5寸以上，且保证水压力。前期需与关于方面协调，暂时使用消防水源。（3）暂时施工用电线路铺设（涉及分派电箱设立）；现场既有电源为220KW，不能满足施工需要。另租赁500KW柴油发电机一台，保证供电；（4）现场暂时雨排水、污水排放系统布置；（5）临设搭建；（6）现场地上、地下障碍物（如果有）清除；（7）测量控制点、网建立与保护。6.3.2. 施工总平面布置桩基施工重要为泥浆池、循环池、钢筋进场验收堆放场地、钢筋笼加工堆放场地。SMW工法围护桩施工阶段，重要基本设施有：型钢加工、验收、堆放场地；水泥仓储、水泥浆液配制暂存场地；输浆泵、空压机以及三轴850mm搅拌桩机等全套设备作业场地。咱们依照施工阶段不同动态地优化布置场地，依照实际状况合理安排好工序，保证施工顺利进行。施工总平面布置原则：施工现场布置应本着充分运用既有施工区域，依照点、线、面、体综合考虑原则统筹安排，使施工区域分布、道路管线铺设、材料堆放等各项安排切合实际，以便可靠，减少劳动强度，保证安全和现场文明，为施工创造有利条件。本工程施工现场布置得详细原则是：（1）工程分区：即施工区、生活区和办公区，以便于施工现场安全生产和文明施工管理。（2）符合施工流程规定，合理穿插专业工种施工，缩短工期。（3）各种生产设施设立便于员工生产、生活，且满足安全防火、劳动保护和环保规定。（4）可以适应上海市工程建设施工对场地规定。6.3.3. 施工现场布置管理（1）施工现场始终严格规定对照“施工总平面图”实行“定置”管理，并严格规定做到物流有序。（2）各类机具、材料整顿后统一堆放在指定区域，不得占用基地以外道路，并堆放整洁、有序。（3）施工场区机台周边由机台负责清理，做到场区无弃土、无弃物。各机台、班组积极做好“工完场清”工作，以创造并保持一种整洁工作环境。（4）机台使用管材、器具各自堆放整洁，保持整洁。6.4. 施工准备6.4.1.机具选型本次工程，SMW工法施工我司拟投入一台套设备：涉及选取1台ZKD65-3型三轴钻机，配备1台工法桩机进场施工，配备设备涉及：1台日产神钢SK200型挖掘机，1台日产CCH350履带式起重机，以及后台自动搅拌台一套。灌注桩施工拟配备2套GPS-10型钻机施工。现场拟配备日产35t履带式起重机一台（或挖机）以及其他机械，安装钢立柱和钢支撑。 详细机械设备数量，依照现场实际状况，进行安排，随施工进度调节，保证工程进度。采用索佳SET510全站仪进行整体定位和轴线复核；采用J2经纬仪放样，J6经纬仪校核桩架垂直度，DSZ3自动安平水准仪控制标高。6.4.2.场地准备（1）由于本工程拟采用大型设备进场施工，故对场地规定比较高，施工前须平整场地，修筑必要施工便道。以满足施工规定。如有影响施工作业地上、地下障碍物须在施工前予以清除，并及时平整解决。（2）水电准备为保证施工机械正常运营，迅速高效地完毕生产任务，保证围护施工进度，现场业主仅能提供施工用电220KW电源，需外租一台500KW柴油发电机；现场施工用水需接入一根2.5寸进水管，并保证正常水压。7 重要施工方案及技术办法7.1测量方案（1）一方面通过对总平面图和设计图纸学习，理解工程总体布局、工程特点和设计意图。并理解工程所在地区红线点位置及坐标、周边环境、现场地形等状况。（2）熟悉和理解地面建筑物布局、定位根据、定位条件及建筑物重要轴线等。（3）将业主提供水准点、高程、坐标进行复核无误后，及时办好签证手续。（4）在熟悉和掌握总图基本上，对总图上所标注定位坐标、尺寸用计算闭合导线办法核算与否精确。（5）依照定位图上提供坐标和控制点坐标，采用全站仪定出轴线控制点和测站控制点，并将控制点方向标记投测到周边建筑物或围墙上。（6）测设时先校核施工现场上已测设坐标点，然后依照已测量出坐标点测设出平面布置图上坐标点，并使各个坐标点分布在施工场地内。（7）每次用极坐标测设后要进行校核。（8）重要坐标控制点测设后，在周边建筑物或围墙上用油漆及时做好标记，建立整个施工场地平面控制网。（9）测设出建筑物边轴线与重要控制点（测站点），在点位处打下木桩，桩头涂上红油漆，钉上小铁钉，并在周边建筑物或围墙上用油漆及时做好控制方向，架仪器于控制点，整平、对中，后视零方向，按施工单上数据进行放样。（10）平面控制网测设时保证测设精度，控制网测设后进行闭合校对。保证起点与终点吻合，并对重要坐标控制点作必要保护。（11）现场水准点靠周边围墙或建筑物布置三个，施工过程中做到定期复核校正。（12）测量精度控制及误差范畴：l 测角：采用二测回法；测角中误差不不不大于”。l 测距：采用来回测量；取平均值。l 量距：采用测距仪和鉴定过钢尺。l 各控制点边长误差应达到1/10000精度。l 各控制点有关角度差应不不不大于5”。7.2SMW工法围护桩施工方案使用一台DH608桩机配ZKD65-3钻机，项目部筹划从基坑4-5#楼南侧处开始（即从既有工地大门处），以顺时针方向施工，最后形成搭接封闭围护。 7.2.1. SMW工法工艺流程 开挖沟槽设立导向定位型钢SMW搅拌机架设下一施工循环SMW搅拌机就位，校正复核桩机水平和垂直度型钢进场，质量检查施工完毕插入型钢型钢涂减磨擦材料残土解决搅拌机械撤出测量放样拌制水泥浆液，启动空压机，送浆至桩机钻头钻头喷浆、气并切割土体下沉至设计桩底标高H型钢垂直起吊，定位校核H型钢垂直度固定型钢型钢回收基坑开挖及构造施作完毕且达到设计强度钻头喷浆、气并提升至设计桩顶标高 SMW工法施工工艺流程图7.2.2. SMW工法围护桩施工程序（见下图所示）SMW工法施工顺序图7.2.3. SMW工法围护桩施工顺序（1）测量放线依照业主（或总包单位）提供坐标基准（控制）点，按照设计图进行放样定位及工程引测工作，并做好永久点及暂时点标志。放样定线后作好测量技术复核单，交由总包、监理单位复核合格后进行下一道工序。（2）开挖沟槽 依照基坑围护内边控制线，采用0.4m3挖掘机开挖1.00m1.20m沟槽，并清除地下3米以上障碍物，开挖沟槽余土应及时解决，以保证SMW工法正常施工，并达到文明工地规定。（参见下图）（3）定位型钢放置平行沟槽方向，放置定位型钢，规格为400mm400mm工字钢，长约12m，再在垂直沟槽方向，放置定位型钢，规格为200mm80mm槽钢，长约2.50m，转角处H型钢采用与围护中心线成直角插入，H型钢定位采用型钢定位卡。参见下图。（4）三轴650mm搅拌桩孔位定位三轴650mm搅拌桩三轴中心间距为450mm+450mm， 依照这个尺寸在平行H型钢表面用红漆划线定位。 （5）SMW工法围护桩施工按下图顺序进行，其中阴影某些为重复套钻，保证墙体持续性和接头施工质量，该施工顺序普通合用于N值不大于50地基土，水泥土搅拌桩搭接以及施工设备垂直度补正是依托重复套钻来保证，以达到止水作用。SMW搅拌桩施工顺序采用单侧挤压式连接方式。650间距为450和900，详细如图三（650）所示:7.2.4. 水泥浆配合比特别阐明：水泥浆液配比须依照现场实验进行修正，参照配比范畴为：水灰比（水水泥）：1.51.8。依照围护施工特点，水泥土配比技术规定如下:（1）设计合理水泥浆液及水灰比，使其保证水泥土强度同步，在插入型钢时，尽量使型钢靠自重插入。若型钢靠自重仍不能顺利到位，则略微施加外力，使型钢插入到规定位置。（2）水泥掺入比设计，必要保证水泥土强度，减少土体置换率，减轻施工时对环境扰动影响。（3）水泥土和涂有隔离层型钢具备良好握箍力，保证水泥土和型钢发挥复合效应，起到共同止水挡土效果，并创造良好型钢上拔回收条件，即在上拔型钢时隔离涂层易损坏，产生一定隔离层间隙。（4）水泥土在型钢起拔后可以自立不塌，便于充填孔隙。（5）依照设计规定，结合工程实际，拟订本次SMW工法围护桩水泥浆液配合比为：水泥采用普通硅酸盐水泥，标号不低于P.O.42.5级；水灰比为1.6之间）；水泥浆比重1.345；SMW工法搅拌桩水泥掺量20%，即每立方米搅拌桩体中水泥掺量360kg；桩身28天无侧限抗压强度1.0Mpa。（6）SMW工法搅拌桩施工时每班组都须按规定制作一组试块，自然条件养护28天，试块强度必要达到设计规定。7.2.5. 制备水泥浆液及浆液注入在施工现场搭建拌浆施工平台，平台附近搭建水泥库，在开机前按规定进行水泥浆液搅制。将配制好水泥浆送入贮浆桶内备用。水泥浆配制好后，停滞时间不得超过2小时，搭接施工相邻SMW搅拌桩施工间隔不得超过12小时（初凝时间）。注浆压力：0.51 MPa，注浆流量：150200L/min/每台。7.2.6. 钻进搅拌SMW工法围护桩桩身采用一次搅拌工艺，水泥和原状土须均匀搅拌，下沉和提高过程中均为注浆搅拌，同步严格控制下沉和提高速度：l 下沉速度为不不不大于1.0mmin （0.51.0mmin）；l 提高速度为不不不大于2.0mmin （1.02.0mmin；）；l 在桩底某些重复搅拌注浆。并做好原始记录。参见如下图（图7.2.6）所示：深度下沉搅拌注浆0.51.0m/min桩底部1m处重复搅拌1m/min提高搅拌注浆1.02.0m/min施工时间图7.2.6 SMW工法围护桩钻进搅拌关系图表 7.2.7. 清洗、移位将集料斗中加入适量清水，启动灰浆泵，清洗压浆管道及其他所用机具，然后移位再进行下一根桩施工。7.2.8. 施工冷缝解决施工过程中一旦浮现冷缝则采用在冷缝处围护桩外侧补搅素桩方案。在围护桩达到一定强度后进行补桩，以防偏钻，保证补桩效果，素桩与围护桩搭接厚度约10cm。图7.2.8 施工冷缝解决示意图7.2.9. 搅拌桩桩体中间验收依照我司专业施工管理规程，搅拌桩施工完毕、插入型钢之前必要进行工序交接中间验收，验收原则如表（729）所示：7.2.10. 型钢原材料进场验收依照我司专业施工管理规程，型钢进场由我司专职人员配合监理单位对型钢进行实测验收。搅拌桩桩体验收原则见下表表729序号实测项目检查频率容许偏差1水泥桩水灰比4次/台班符合设计规定2搅拌桩喷浆速
