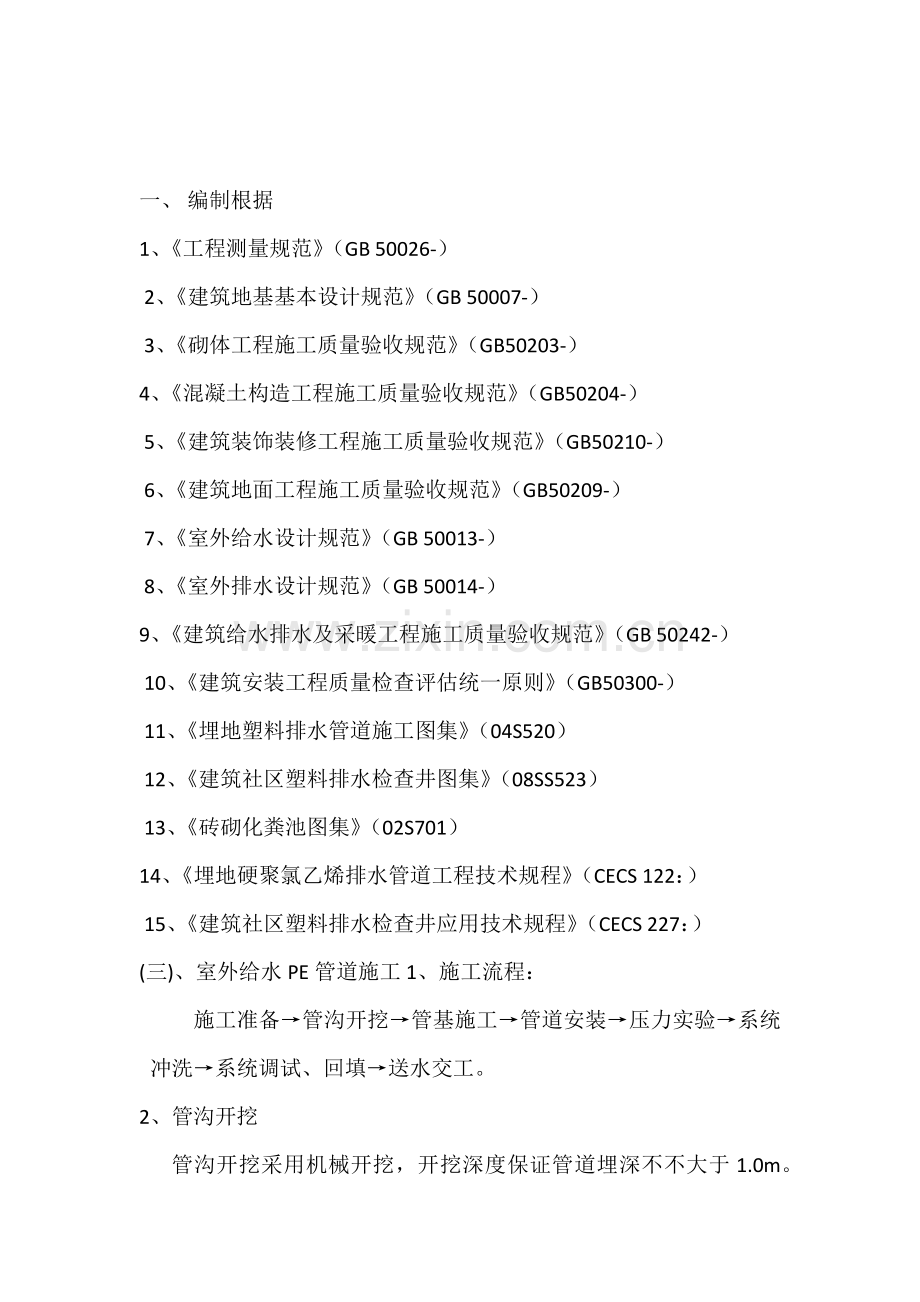

给排水综合项目施工关键技术统一标准.doc

一、编制根据1、工程测量规范（GB50026-）2、建筑地基基本设计规范（GB50007-）3、砌体工程施工质量验收规范（GB50203-）4、混凝土构造工程施工质量验收规范（GB50204-）5、建筑装饰装修工程施工质量验收规范（GB50210-）6、建筑地面工程施工质量验收规范（GB50209-）7、室外给水设计规范（GB50013-）8、室外排水设计规范（GB50014-）9、建筑给水排水及采暖工程施工质量验收规范（GB50242-）10、建筑安装工程质量检查评估统一原则（GB50300-）11、埋地塑料排水管道施工图集（04S520）12、建筑社区塑料排水检查井图集（08SS523）13、砖砌化粪池图集（02S701）14、埋地硬聚氯乙烯排水管道工程技术规程（CECS122：）15、建筑社区塑料排水检查井应用技术规程（CECS227：）(三)、室外给水PE管道施工1、施工流程：施工准备管沟开挖管基施工管道安装压力实验系统冲洗系统调试、回填送水交工。2、管沟开挖管沟开挖采用机械开挖，开挖深度保证管道埋深不不大于1.0m。管沟沟底宽度考虑到管道规格及所用夯实工具。管沟宽度值：管道公称直径75200，管沟宽度D+0.3。3、给水管安装给水管采用PE给水塑料管：以电热熔对接连接。管道安装前，检查符合管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩，并必要清除管内污垢和杂物，安装中断或安装完毕敞口处，要作暂时封闭或封闭，以防止杂物进入管腔内。PE管道与阀门相连时，采用法兰连接，法兰连接时，螺栓应预先均匀拧紧，待8小时后来，再重新紧固。给水管道穿越繁忙行车地段时，应设立钢筋混凝土管或做好防腐解决金属套管，其管径比主管大二号。PE给水塑料管对接熔接办法详细如下：项目作业顺序注意事项备注准备A接通加热板电源B检查与否有伤C打开夹具装配，使之适 合于要熔接管径。u 确认电压uu 损伤深度为厚度10%以上时切断除掉。加工管道熔接面A后推夹具 B固定刨割机C夹具里夹进管材、管件，并牢固拧紧。D开动刨割机E用油压机加压夹具，削掉管两面。F屑出得均匀时除去加压力，空转2 3回，后退夹具。G拿出刨割机H除掉被削掉屑。u 夹具两面加同样力，u 继续到面均匀为至uu 特别要完全除掉丢在熔接器底面屑，不要使之粘到加热板上。小心刨割机电动机超负荷，有必要调节油压调节刨 割机刀片。管水平A迈进夹具，确认管两面与否紧贴，有无误差。B预备紧贴时，检查剩余油压工程限度。确认管水平和垂直状态没达到水平时调节夹具，重新再切削。熔接A用洒精擦洗管道连接部位B安装加热板C迈进夹具，用一定压力使加热板紧贴管道熔融。D熔珠开始形成时，在没有压力状态下维持加热。E维持加热结束后，后退夹具迅速拿出加热板F及时以恰当压力迈进夹具，压榨熔融面。确认加热板温度（21010）u确认熔珠出得与否均匀。请参照维持加热时间图表维持加热或压榨工序里不能重复加油压。冷却A压榨后一定期间内使之自然状态里冷却，脱离熔接机冷却时间请参照图表检查A用肉眼确认管连接与否良好。确认与否出了均匀熔珠SDR11原则区别加压熔融维持加热维持加热（秒）拿出加热板（秒）压榨（秒冷却（分）D20-25 D32D40D50所规定插入长度为至10秒 15秒20秒25秒5秒以内3秒以内3分以上D75管周边发生熔珠为至D300如下（23mm）D350以上(34mm)1分5秒以内10秒10秒10秒15秒以内6010分以上D1001分30秒6010分以上D1251分50秒6015分以上D1502分10秒6015分以上D2002分30秒6020分以上D2503分6020分以上D3003分30秒6030分以上D3504分10秒6030分以上D4004分50秒6040分以上D4505分40秒6045分以上D5006分20秒6050分以上D6308分10秒6060分以上D7009分50秒6060分以上D80010分50秒6060分以上加压力kg/cm2）1.01.50.10.151.01.5管道安装完毕并做好保养防裂办法，经试压、冲洗后办理隐蔽验收后回填夯实。4、管道阀门安装管道阀门安装前，应作耐压强实验。阀门安装应保证其型号、规格，耐压强度和严密性实验成果，应符合设计规定和规范规定；位置进出方向对的；连接牢固、紧密、启闭灵活，朝向合理，表面干净。5、阀门井砌筑阀门井采用砖砌，井内踏步应随砌随留，井砌至设计标高，抹灰工程施工完验收合格后来，应及时安装井圈，并盖上井盖，井抹灰砂浆应随拌随用。6、管道垫层及回填夯实管道垫层采用河沙夯实200mm。管道敷设完毕后用河沙填至管顶不不大于300mm，腋角及初回填规定夯实度至少要达到90%以上，夯实层应当至少达到距管顶150mm地方，对于距管道顶部少于300mm地方应当避免直接捣实，然后回填采用原开挖土壤，但其中不得具有结块粘土及最大直径不得超过200mm石块。如图： （四）、化粪池施工1、施工流程：土方开挖垫层混凝土底板钢筋底板混凝土墙体放线制备砂浆砖排列铺砂浆砖就位校正竖缝灌砂浆勒缝（原浆勾缝）中部圈梁模板中部圈梁钢筋中部圈梁混凝土砌筑上部池壁池壁内外粉顶部圈梁、现浇板模板顶部圈梁、现浇板钢筋顶部圈梁、现浇板混凝土蓄水实验预制盖板安装土方回填2、土方开挖：化粪池土方采用机械开挖，配合人工挖土，禁止超挖，基底设计标高以上0.20.3m原装土，用人工清理至设计标高，挖掘机在坑上作业，依照设计及现场土质状况按1：1坡度放坡。化粪池土方开挖时，在化粪池边角留设一种集水坑，准备下雨时降水用。开挖后基坑四周均设立1.5高钢管防护栏杆，栏杆外悬挂密目网，并在基坑周边悬挂安全警示牌。3、化粪池施工：1）、化粪池采用砖砌化粪池，化粪池砌筑在基坑验收合格后进行，采用M10水泥砂浆砌筑，内外为20厚1：2防水砂浆抹面压光。底板、顶板、圈梁及局部顶板为C25现浇混凝土。化粪池施工时在基坑一侧搭设一种400mm宽200mm高U型溜槽，以便下料，再搭设一座钢管上下坡道，供人员上下使用，坡道高度同基坑深度。化粪池所有钢筋加工场加工，人工装车运至施工现场安装绑扎，底板及现浇板钢筋绑扎时，马蹬数量按照1个/，形状为边长均为200mm，12钢筋。预制构件模板在基地加工，预制构件浇筑在施工现场浇筑，化粪池现浇某些底板、圈梁、顶板模板均采用组合钢模板，钢管支撑，现浇板采用满堂脚手架做为支撑体系。2）、施工时应遵循如下几点：、砖品种、级别、强度必要符合设计规定并有出厂合格证和实验单。砂用中砂，抹灰用砂必要并通过5mm筛孔。使用前应按关于规定进行检查，水泥进场后，应作安定性和3天强度实验，合格后，方可使用。、龄期局限性28天及潮湿砌块不得进行砌筑，砌筑前应清除砖表面污物，并在砌筑前提前1天进行浇水，砖湿润限度必要渗入11.5cm。、砌筑最下部砌体前，应对基本进行检查，符合规定后方可施工，并应依照砌块高度和灰缝厚度计算皮数，制作皮数杆，并将皮数杆竖立于框架柱侧面。、必要遵守“三一”原则，砖要砌横平竖直，灰浆饱满，做到“上跟线，下跟棱，左右相邻要对平”、水平灰缝应平直，按净面积计算砂浆饱满度不应低于90%，砌筑时铺灰长度不得超过800mm。竖向灰缝应采用加浆办法使其砂浆饱满，禁止用水冲浆灌缝，不得浮现瞎缝、透明缝，竖缝砂浆饱满度不应低于80%，水平灰缝厚度和竖向灰缝宽度普通为10mm，最小不不大于8mm，最大不超过12mm。、砂浆强度级别和品种必要符合设计规定。砌筑砂浆必要搅拌均匀，随拌随用，盛入灰槽内砂浆如有泌水现象时，应在砌筑前重新拌和。混合砂浆应在拌置后4h内用完，施工期间最高气温超过30，必要在3h内用完。砂浆稠度宜为50mm，每砌筑250m3砌体，应至少制作一组试块。3）、化粪池施工完后来，做蓄水实验，做到不渗不漏。并及时做好验收记录。4、化粪池回填夯实化粪池砌砖及混凝土强度达到使用规定后，蓄水实验完毕在其周边及时回填土并夯实。（五）、室外雨污排水管施工排水管采用直埋式敷设办法，施工顺序按照总体施工方案顺序穿插进行，最后将新建管网与市政管网相连接。1、施工流程：施工测量土方开挖管道基本施工下管和稳管管道连接（接口）塑料检查井、砌筑附属构筑物验收河砂回填土方回填2、施工测量：1）、找到精确永久性水准点，将暂时水准点设在稳固和僻静之处，并尽量选取在永久性建筑物上，距沟边不不大于10m处；2）、沿着管线方向定出管道中心和转角线，定出检查井中心点，并与固定建筑物相连。 3）、拟定堆土、堆料、运料、下管区间或位置 4）、核对新排水管道末端接原有管道管底标高，核对设计坡度。3、管沟开挖：1）、依照设计图纸、文献、施工规范，按照施工测量、放线成果视沟槽深度、土质，地下水状况，选定开槽断面和沟槽边坡。本工程采用主管为机械开挖，支管用人工开挖办法，管沟槽按土质、石质放坡，依照设计及现场土质状况土石方沟槽按1:1进行放坡，沟槽工作面宽度按给水排水管道工程施工及验收规范非金属管道加工作面，即按垫层外边每边加0.5米工作面作为施工操作宽度进行沟槽开挖。如受现场条件限制，放坡局限性时，采用坡脚短桩和横隔支撑，以防止沟槽土石坍塌。2）、开挖沟槽时，应严格控制基底高程，不扰动基面。开挖中，应保存基底设计标高以上0.20.3m原状土，待铺管前用人工开挖至设计标高。如果局部超挖或发生扰动，应换填1015mm天然级配砂石料或540mm碎石，整平夯实。对于在岩石土壤中开挖，为了避免与岩石接触，必要为HDPE管道提供一种均一沟床，开控管沟底时应比规定级别挖深至少200mm，然后用河沙回填至规定高度，并夯实到90%或更高密实度。3）、土方开挖后，在沟槽一侧及重要道路出入口处设立安全防护栏杆，高度1.5米。其他地方则拉设安全警戒线，并张贴安全警戒标语。4）、挖出土方先弃至不影响下一步施工沟槽一侧，待管子铺设完验收合格后来随时回填，多余土方运至甲方指定地点存储。4、管基施工：1）、HDPE双壁波纹管道基本为砂基本，待管沟验收合格后，即可施工管道基本。管基底铺砂200mm厚基本层，基本表面应平整，其密实度应达到8590%。2）、管道基本中在承插式接口、机械连接等部位凹槽，宜在铺设管道时随铺随挖。凹槽长度、宽度和深度可按接口尺寸拟定。接口完毕后，应及时用中粗砂回填密实。3）、砂基本宽度以沟槽开挖宽度进行摊铺，并适量洒水振平。砂下料采用在沟槽边分段搭设流槽。5、管道安装：1）、管道质量规定HDPE双壁波纹管及塑料管件外观质量应符合下列规定： 、 颜色应一致，无色泽不均及分解变色线。、内壁光滑、平整、无气泡、裂口、脱皮、无严重冷斑及明显裂纹、凹陷。、管件应完整无损，无变形、合模缝、浇口应平整无开裂。、管材、管件得承插口工作面应平整、尺寸精确，以保证接口得密封性能。、每个橡胶圈上不得有多于两个搭接接头，橡胶圈截面应均匀。2）、下管、稳管下管方式应依照管径大小、沟槽形式和施工机具装备状况，拟定用人工或机械将管材放入沟槽。下管时须采用可靠吊具，平稳下沟，不得与沟壁、槽底激烈碰撞，禁止穿心吊装。稳管详细办法，可在编织袋内灌满黄砂，封口后压在已排设管道顶部，其数量视管径大小而异，将每节管子按设计中心位置和标高稳定在基本上。3）、接管、接口前，应先检查橡胶圈与否配备完好，拟定橡胶圈安放位置及插口插入深度。、接口时，应先将承口内壁清理干净，选用相应橡胶密封圈，并套入插口槽内，橡胶圈必要安装在第二道肋槽中，规定做到四周均匀、平顺、无扭曲，并在承口内壁及插口橡胶圈上涂润滑剂（普通用肥皂水即可），如下图所示，按插入方向为水流方向，对准承口中心线用人力或专用机具将被安装管材慢慢插入承口内直至底部，完毕套管。 、接口完毕后，随后用沙把预留接口附近处填筑密实。、雨季施工应采用防止管材漂浮办法，可先回填到管顶以上一倍管径以上高度。管道安装完，尚未回填土时，一旦遭到水泡，应进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，应返工解决，绝对不许带水作业。6、管道土方回填：在管道设计土弧基本范畴内腋角部位，必要采用中粗砂回填密实。回填范畴不得不大于180,回填密实度应达到95%以上。1）、管道敷设后须通过验收合格应及时进行沟槽回填。在密闭性检查前，除接头外露外，管道两侧和管顶以上回填高度不适当不大于0.5m。2）、从管底基本至管顶0.5m范畴内，沿管道、检查井两侧必要采用人工对称（即以两侧相对同步下土，水平方向均匀摊铺）、分层回填压实，每层回填高度不适当不不大于0.2m，禁止用机械推土回填。管两侧分层压实时，宜采用暂时限位办法，防止管道上浮、管道中心线移位及管口受损而脱落。3）、管顶0.5m以上沟槽采用机械回填时，应从管轴线两侧同步均匀进行，做到分层回填、夯实、碾压，机械不得在管沟上行走。4）、回填时沟槽内应无积水，从管基本面至管顶以上0.5m范畴内沟槽回填用河砂，管顶0.5m以上沟槽采用开挖出良质土回填，良质土中不得具有石块、砖及其他带有棱角杂硬物体。详细见下图： 7、塑料检查井施工：1）、井坑开挖井坑应与管沟同步开挖，开挖时井座主管线就与管沟中管道在同一轴线。井坑边坡与管沟边坡一致。井坑开挖时，不扰动基土超挖；如基土受到扰动，则应按现行施工验收规范关于规定，依照基土土质采用补救办法。有沉泥室雨水检查井井坑，应依照选用规格，局部开挖沉泥室深度。井坑开挖应依照选用规格，考虑井座主管线偏置因素，偏置端坑壁应与管沟齐平。2）、井基本井底人工夯实，捣100mm厚素混凝土基本后填沙。3）、检查井井座接管安装检查井井座与管道连接安装顺序，应先从接户管上游段开始安装，以井管井管顺序安装，并逐渐向下游支管、干管延伸。井座接头与管道连接施工办法，应与同类型接头和管道连接办法一致。井座与汇入管、排出管连接需要变径，采用异径接头时，当汇入管径不大于井座接口管径时，应管顶平接；井座接出管不不大于下游管道时，应管内底平接。 管道采用可变角接头或球形接头调节坡度时，当其管径为315mm，采用专用工具，不得使用链条扳手。附加接头安装，依照井筒尺寸和连接管道直径，采用专用工具在井壁上开孔，孔洞圆周边沿应平整，安装附加接头不得倒坡。在地下水位较高或雨季施工期间，在管道（含检查井）安装完毕（但尚未进行灌水实验）时，采用防止井体上浮技术办法。4）、井筒安装井筒长度应为井座连接井筒承口底部至设计地面高度，再减去井筒顶至地面净距。本地面或路面标高难以精准拟定期，井筒长可恰当预留余量。井筒插入井座应保持垂直。井筒插接时，不使用重锤敲打，采用专用收紧工具。5）、井回填回填在排水管线（含水量管道和检查井）验收合格后进行，并与管道沟槽回填同步进行。回填前可用砂土袋、钢钎、木支撑将井座、井筒固定，并排除基坑、沟槽内积水。回填从管底基本面至管顶以上0.5mm范畴内沟槽用河砂，后用用沟槽开挖出良质土，并不得夹带石块、砖及其她带有棱角硬块物体。回填采用人工分层对称回填，其密实度与管道回填一致，并不使井筒产生位移和倾斜，禁止机械回填。6)、井盖安装井盖安装前应精准测量井筒长度，切割井筒多余某些。安装井盖按检查井输送介质性质拟定，污水井盖和雨水井盖等不混淆。有防护盖座污水检查井井筒上口安装内盖。七、雨期施工办法依照本工程地区特点及进度筹划，管线工程基本在夏秋季施工，持续阴雨较多，制定切实可行雨天施工技术办法，并且贯彻实行，重要注意并做好如下方面：1、成立防汛领导小组，统一做好雨期施工前准备工作、雨期施工期间生产安排工作，定期检查防汛办法贯彻状况，遇到问题及时解决，不留死角。2、随时掌握近期内天气变化状况，及时将信息反馈给施工技术人员，以便合理安排各部位施工并及时进行调节，避开恶劣天气对施工生产导致干扰和影响。3、材料部门应及时做好各种防汛材料准备工作，防汛材料、机械，一旦需要应能及时投入使用，不得挪做它用。4、现场各种材料应堆放有序，堆放建筑材料场地，必要进行检查修整，做到不积水、不下沉。忌水、忌潮材料应入库保存或盖好，库房特别是水泥库要做到不漏、不塌、不潮、无积水。5、依照本工程现场自然条件，平整现场时，并充分运用本工程以施工完雨污水与市政相连主管道和现况排水沟作为排水出路，以便将汇集雨水及时排放出，使之畅通，保持现况地面排水。6、施工现场机电设备应有可靠防雨及接地保护办法。雨季前应检查照明和动力线有无混线、漏电，埋设与否牢固等，保证雨季正常供电。对电气设备接地，按规定进行调节测试，测试成果应满足关于规定。施工电源应集中放在闸箱中，闸箱应架高放置，防止受潮。7、雨后及时排除设备周边积水，使用机械前应检查电气设备绝缘与否良好，发现漏电时，应及时进行修理。8、管道沟槽雨天施工详细办法：1）、沟槽开挖必要依照天气形势及施工能力拟定开挖段。2）、管道安装应持续施工，中间不留断截，防止泥浆灌入难于情理。对已分短竣工管线，两头要设管堵，以防灌肠。下雨时不适当进行接口作业。遇雨应停止混凝土施工操作，并将已浇筑混凝土及时覆盖。3）、用于沟槽回填沙土必要集中堆放、暂存并拍实覆盖。4）、管道凡具备回填土条件及时回填，回填时，小面积随填随夯，防止松土淋雨，做到不间断施工。遇雨时提迈进行平整压实解决并做好排水纵坡和修好排水沟，槽内有水不得回填。5）、降大雨时，停止各分项工程施工，并采用防止沟槽塌方办法。9、尽量避免下雨时进行混凝土浇筑作业。雨天应经常测定砂、石原材料含水量，并应在配合比加水量中予以扣除。雨量较大时，禁止浇筑大面积混凝土；较小面积浇筑时，应准备充分覆盖材料，砼在运送、浇筑过程中，以及成型后，及时遮盖，防止雨水冲刷，以免影响砼构造强度和外观质量。九、成品保护办法为了在施工过程中及施工完毕后对既有成品进行合理保护，避免因管理不善或施工人员操作不当而导致成品损坏，影响其固有质量特性及工程整体质量。工程项目部将直接负责成品保护工作，并以交底形式布置贯彻给现场操作人员，必要时对重点某些编写成品保护方案，报技术负责人审核后执行 1、施工前项目经理层层向全体施工人员进行成品保护教诲，由施工员或指定专人负责成品保护工作。 2、施工过程中，项目经理依照实际状况，在进场管材等重要需要保护设立宣传牌、警示牌，加强成品保护意识。3、需要时，在施工区域设防护栏，防护布等办法进行保护，防止成品受到损坏。4、对宜损部位，项目部将采用有关办法，细心保护。5、安装工程施工时，操作者不得用切割机、焊机、敲击等有损坏设备办法进行施工。
