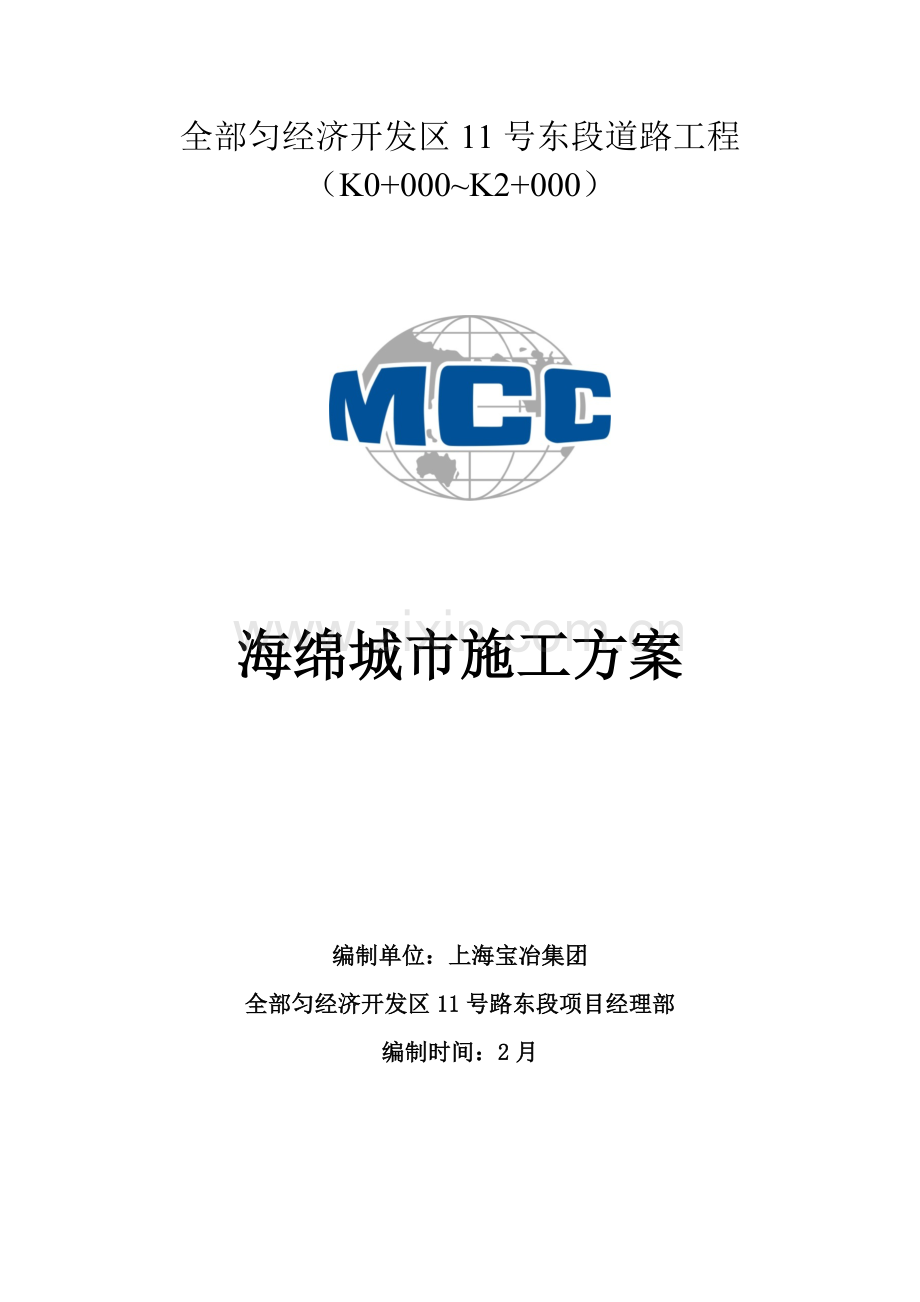

全部匀经济开发区11号东段道路工程（K0+000~K2+000）

海绵城市施工方案

编制单位：上海宝冶集团
全部匀经济开发区11号路东段项目经理部
编制时间：2月

项目经理部

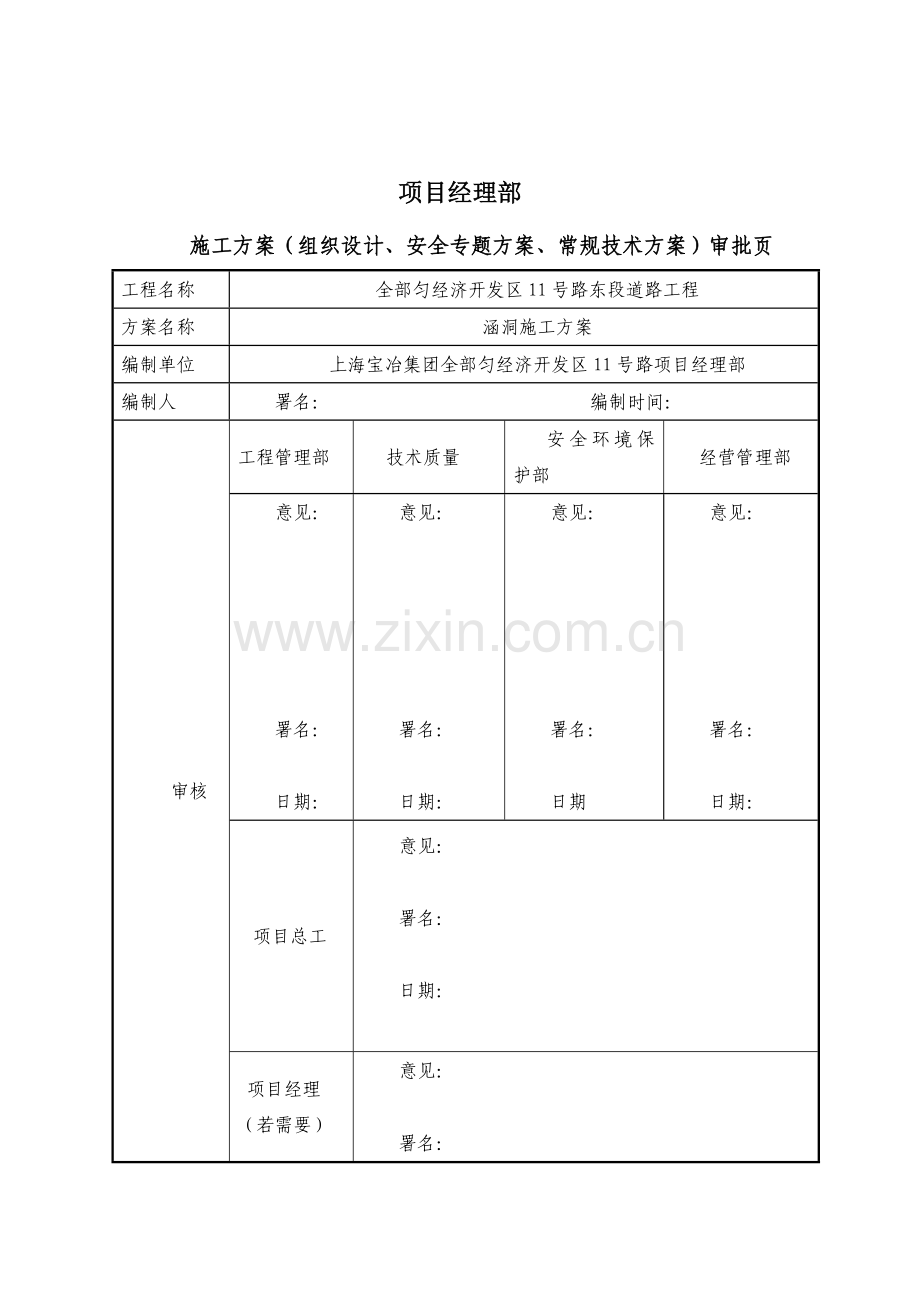

施工方案（组织设计、安全专题方案、常规技术方案）审批页
工程名称
全部匀经济开发区11号路东段道路工程
方案名称
涵洞施工方案
编制单位
上海宝冶集团全部匀经济开发区11号路项目经理部
编制人
署名： 编制时间：
审核
工程管理部
技术质量
安全环境保护部
经营管理部
意见：

署名：

日期：
意见：

署名：

日期：
意见：

署名：

日期
意见：

署名：

日期：
项目总工
意见：

署名：

日期：

项目经理
（若需要）
意见：

署名：

日期：
目录
项目经理部 2
一 工程概况 4
二 编制依据 4
三 施工准备 4
1 技术准备 4
2 人员、设备配置情况 5
四 施工技术方案 6
4.1测量定位 6
4.2挖基 6
4.3植被及种植土 7
4.4砾石层 8
4.5透水盲管及土工布 8
4.6路缘石开口 8
4.7溢流雨水口 8
4.8透水铺装 8
五 质量控制指标及检测频率 8
六 质量确保方法 9
七、安全确保方法 12
八、环境保护方法 13

一 工程概况
本项目在全部匀市经济开发区，共1条道路；11号路（东段）道路工程起点在谢家寨接11号路西段，向东延伸。道路设计等级城市主干道，总宽度60m。海绵城市工程施工范围K0+000~K2+000
二 编制依据
（1） 道路工程设计图；
（2） 《海绵城市建设技术指南——低影响开发雨水系统构建》10月；
（3） 《建筑和小区雨水利用工程技术规范》（GB 50400-）
（4） 《 室外排水设计规范》（GB50014-）（）；
（5） 《给排水工程管道结构设计规范》（GB50332-）；
（6） 《给排水工程构筑物结构设计规范》（GB50069-）；
（7） 《城市工程管线综合计划规范》（GB50289-98）；
（8） 《给排水管道工程施工及验收规范》（GB50268-）；
（9） 《城市绿化工程施工及验收规范》（CJJ/T 82-99）；
（10） 《透水砖路面技术规程》（CJJ/T 188-）；
（11） 《透水水泥混凝土路面技术规程》（CJJ/T135-）。

三 施工准备
1 技术准备
（1） 施工前由工程技术部组织相关人员深入熟悉设计文件，严格按设计图纸施工。
（2） 组织施工人员进行技术交底，严格按施工规范施工。
（3） 认真做好多种原材料、砂浆、砼配合比试验，商品混凝土检测步骤见附录
2 人员、设备配置情况
（1） 关键施工人员配置表
序号
姓名
性别
职称
拟任职务
是否进场
1
李代光
男
高级工程师
项目经理
已进场
2
王志敏
男
高级工程师
总工程师
已进场
2
张涛
男
高级工程师
副经理
已进场
3
杨德胜
男
工程师
施工责任人
已进场
4
孔成
男
工程师
质量责任人
已进场
5
袁林林
男
工程师
测量责任人
已进场
6
刘林海
男
工程师
试验责任人
已进场
7
任吉武
男
工程师
安全、环境保护责任人
已进场
（2） 关键施工设备一览表
序号
设备名称
规格型号
单位
数量
1
砼运输车
8m3
台
2
2
发电机
75KW
台
2
3
振动棒
50
台
8
4
挖掘机
PC220
台
2
5
潜水泵

台
1

（3） 测量仪器一览表
序号
名称
型号
单位
数量
1
全站仪
质询测量部
套
1
2
水准仪
质询测量部
套
3
4
50M钢卷尺
50M
把
2
5
气温气压表

个
2

四 施工技术方案
4.1测量定位
依据侧分带中心桩里程及侧分带宽度等正确测设放样，为施工控制方便，在侧分带位置周围设置支导线点和水准点，各部位平面位置均以设计坐标进行放样和校核。

4.2挖基
a. 临时排水
临时排水水采取功率：5.5KW 、扬程：10米、口径：100潜水泵抽水，排除施工区域池塘汇水，另外在基础两边设置临时排水沟。
B.沟槽开挖
采取履带反铲式挖掘机，从原地面反开挖至距基底30cm处，由人工开挖至设计标高，做好坡度控制。另外在基础两边设置排水沟（具体做法按下图）

c.基底处理
1路槽顶面土基设计回弹模量En=30Mpa。压实度采取重型压实标准，填方深度大于80cm时为90%，填方深度小于80cm时或挖方在0~30cm时为93%，组织现场验收做好隐检资料方可进行下一道工序，如路槽顶面不满足承载力要求，应在监理工程师，设计单位及地勘单位到现场确定基底处理方案后进行修改，达成要求并验收后再进入下一道工序。
2.当槽底有地下水或含水量较大，不能用夯时，此时采取天然级配砂石回填。
d.安全防护：采取外径为48mm，壁厚3.5mm钢管，搭接三道防护栏杆形成（下道栏杆离地高500mm，中间一道离地高1000mm，上道栏杆离地高1500mm）立杆间距应不超出mm，立杆埋设500mm，立杆和基坑边坡距离大于1000mm。水平杆对接头应交错部署，不应设在同跨内。
防护栏杆内侧满挂密目安全网，防护外侧设置200mm高踢脚板。防护栏杆和脚板刷红白相间安全警戒色。防护栏杆外侧设置排水沟。以下图

4.3植被及种植土
植被选择：参考景观设计。
植被及种植土层厚度视植物类型确定，当种植草本植物时≥400mm，灌木≥500mm，乔木≥1000mm，土壤透水性能力不宜小于10-5m/s时，为增加渗透性能，种植土可掺入渗透系数要求可调百分比进行改良。
4.4砾石层
砾石层厚度为300mm，直径为20-30mm。
4.5透水盲管及土工布
透水盲管铺设坡度同路面坡度。盲管周围应包裹透水土工布，规格200g/㎡。选择直径为DN200塑料管，环刚度不应小于8KN/㎡。生物滞留设施或透水铺装和车行道路基之间、和污水检验井交界处均采取防渗方法，和车行道路基之间敷设防渗膜≤6m填方段道路半包；＞6m高填方道路全包；在挖填交界处防渗应和土工格栅相协调。
防渗膜采取两布一膜防渗土工膜，规格400g/㎡，断裂强度≥8.0KN/m，CBR顶破强力≥1.4KN，耐静水压0.4Mpa。
4.6路缘石开口
路缘石做法参考路缘石结构大样图，路缘石雨水开口道路和道路路面齐平，每隔10m开一个孔。开孔大小为300mm*150mm预制。
4.7溢流雨水口
溢流雨水口依据常规雨水口改造而成，每隔40m左右建设溢流式雨水口，每连续生物滞留带最低点处需要设雨水口，为避免雨水溢流到路面，溢流口按高于下沉式绿地底140mm设计，依据设计需要溢流水位标高可调整，溢流雨水口低于道路50mm。
4.8透水铺装
本工程采取透水砖透水系数不应≤1.5ml/（min￭cm2，外观质量、尺寸偏差、力学性能、物理性能等其它要求应符合现行行业标准《透水砖路面技术规程》CJJ/T188-要求。用于铺装人行道透水砖其防渗性能（BPN）不应小于70、保水率大于0.06g/cm3、耐磨性磨坑长度不应大于35mm。
五 质量控制指标及检测频率
1．检验项目：
开挖基坑检验项目
项次
检验内容
要求值或许可偏差
检验方法
1
平面周线位置（mm）
+200
用全站仪测量纵、横各2点
2
基底标高（mm）
土质
±50
用水准仪测量5~8点
石质
+50,-200
3
基坑尺寸(mm)
大于图纸尺寸
用尺量
砼检验项目
项次
检验内容
要求值或许可偏差
检验方法
1
混凝土强度（Mpa）
在合格标准内
按（JTJ071—98）附录D检验
2
平面尺寸（mm）
土质
±50
用尺量长、宽各3处
石质
±50
3
基础底面高程（mm）
+50，-200
用水准仪测量5~8点
4
基础顶面高程（mm）
±30
用水准仪测量5~8点
5
轴线偏位（mm）
25
用全站仪测量纵、横各2

六 质量确保方法
1．质量管理目标和依据
满足法律法规及标准规范要求；
工程项目满足协议要求要求；
工程交付合格率100%；
用户投诉处理率100%，
用户满意度综合测评值≥90%。
2．本企业质量方针
用户至上， 质量为本，用一流管理和连续改善,向用户提供满意工程和服务。
3．组织确保方法
成立以项目质量第一责任人项目经理为组长，项目施工副经理、项目总工为副组长，项目部各职能部门责任人、工程队责任人为组员项目质量管理小组。
由项目总工主管质检部负责工程质量验评和日常质量管理工作；质检部配置专职质量工程师４名。
工程技术部配置一名工地施工员，负责试验路段技术和施工管理和协调工作；施工队配置一名兼职质量检验员，负责工程队完成自检工作。
工程队长为工程质量直接责任人，负责工程队管理班子及作业班组实施项目部各项质量管理步骤和质量管理规章制度。
4．制度确保方法
技术交底制度：分项工程开工前，主管工程师依据施工组织设计及施工方案编制技术交底，分项工程施工前必需向作业人员进行技术交底，讲清该分项工程质量要求、技术标准，施工方法和注意事项等。
工序交接检制度：工种之间交接检、成品保护交接检、上道工序完成后，在进入下道工序前必需进行检验，并经监理签证。做到上道工序不合格，不准进入下道工序，确保各道工序工程质量。坚持做到：“五不施工”即：未进行技术交底不施工；图纸及技术要求不清楚不施工；施工测量桩未经复核不施工；材料无合格证或试验不合格者不施工；上道工序不经检验不施工。“三不交接”即：无自检统计不交接；未经专业技术人员验收合格不交接；施工统计不全不交接。
隐蔽工程检验验收制度：凡属隐蔽工程项目，首先由班组、项目部逐层进行自检，自检合格后会同监理工程师一起复核，检验结果填入隐检表，由双方签字。隐蔽工程不经签证，不能进行隐蔽。
技术复核制度：工程定位、放线等结果必需经技术人员复核后报监理工程师审核，确保测量正确，控制到位。
施工过程质量三检制：施工过程质量检验实施三检制，即：班组自检、专检、复检。质检部负责组织专检质量评定，确保分项工程质量一次验收合格。
原材料复验制度：原材料采购需制订合理采购计划，依据施工协议要求质量、标准及技术规范要求，精心选择合格分供方，同时严格实施质量检验和验收制度，按要求进行复试及见证取样，确定合格后方可使用。全部采购原材料、半成品、成品进场必需由专业人员进场验收，核实质量证实文件及资料，对于不合格半成品或材质证实不齐全材料，不许验收进场，材料进场后应立即标识，确保不误用、混用。
仪器设备标定制度：多种仪器、仪表，如经纬仪、水准仪、钢尺等均根据《检验和试验设备控制程序》进行定时标定，专员负责管理。
质量奖惩制度：项目经理部制订质量奖罚制度，从总价中提出对应费用建立项目质量确保基金对优异质量管理人员进行奖励。
实施质量否决制度：质检员含有质量否决权、停工权和处罚权。凡进入工地全部材料，半成品、成品，必需经质检员检验合格后才能用于工程。对分项工程质量验收，必需经过质检员核查合格后方可上报监理。
5．工作确保方法
技术资料确保方法：设专职资料员负责技术资料搜集、整理、归档等日常管理工作，立即检验、督促相关人员做好原始资料积累；实施施工技术资料管理岗位责任制，实施项目总工程师技术资料总负责制，并做到分级把关；
原材料确保方法：机料部负责原材料采购及验收工作，并负责提供钢材、水泥、防水材料、外加剂等进厂原材料材质证实；
试验室提供原材料、半成品检、试验汇报负责原材料进场质量控制。
施工技术确保方法：项目总工负责向工程技术部进行施工技术交底，并向工程技术部解答施工图纸疑难和施工技术疑难；工程技术部负责向工程队进行施工技术交底，并向工程队解答施工图纸疑难和施工技术疑难；负责施工过程质量控制，
质检部负责工程产品质量验收控制，负责项目部质量专检和质量评定工作，并负责工序工程、分项工程报验，并负责编制工程验评资料；质检部应确保技术资料和施工进度同时。
七、安全确保方法
1．安全目标
根据《建筑施工安全检验标准》JGJ 59-及《建设工程施工现场环境和卫生标准》JGJ 146-，创建安全文明示范工地，实施科学管理，杜绝重大伤亡事故，轻伤频率控制在0.28‰以下，减轻污染和施工噪音。
2．安全确保体系
(1)组织确保
项目部成立以安全第一责任人项目经理任组长安全生产领导小组，项目副经理任副组长；项目部各职能部门责任人为小组组员。
(2)制度确保
建立健全各项安全制度；各类机械操作、运行规则及安全作业制度。
建立安全确保检验程序，施工中各施工队安全员在现场进行安全检验，发觉问题，立即向项目部汇报，立即处理。项目部安全领导小组定时对各施工队工作进行检验并帮助各施工队处理现场实际问题。
实施安全教育培训制度，工作人员上岗前必需进行技术培训和安全教育，安全员坚持持证上岗。
实施企业安全生产责任制，做到责任权力相统一，层层签署安全生产包保责任状，把安全生产责任落实到每一级责任人，每一道工序、每一位职员。
定时召开安全生产会议，分析安全生产形势，总结和布署安全生产工作，组织安全培训。
认真实施标准化作业，严厉施工纪律和劳动纪律，杜绝声音指挥和声音操作，确保防护设施投入，使安全生产建立在管理科学、技术优异、防护可靠基础上。
(3)工作确保
基础工程：
开挖基坑时，如对邻近建（构）筑物或临时设施有影响时，应采取安全防护方法。
挖掘机等机械在坑顶进行挖基出土作业、堆放材料及机具时，机身及堆放材料距坑边安全距离应视基坑深度、坡度、土质情况而定。通常应大于2.0m。
开挖中，当坑沿顶面裂缝、坑壁松塌或遇有涌水、涌砂影响基坑边坡稳定时，应立即加固防护。
基坑需机械抽排水开挖时，须配置足够抽排水设备，抽水机及管路等要安放牢靠。
基坑边坡应按不一样土类，按规范放坡或支护。
混凝土灌注：
人工手推车上料时，手推车不得松手撒把。运输斜道上，应设有防滑设施。
机械上料时，在铲斗移动范围内不得站人。铲斗下方严禁有些人停留和经过。
灌筑预制梁混凝土时，应搭设作业平台和斜道，不得在模板上作业。
电动震捣器使用应符合下列要求：
A操作人员要配戴安全防护用具。配电盘（箱）接线宜使用电缆线；
B在混凝土中作业时，电源总开关应放置在干燥处；多台震捣器同时作业，应设集中开关箱，并由专员负责看管；
C震捣器连接软管不得有破损或漏气，使用时要逐步开大通气阀门。
用电安全：
发电机组应设置在安全可靠机房内，其基础应平整坚实，必需时应设置在混凝土基座上，机房内配置消防设备；
发电机应设接地保护，接地电阻不得大于4欧姆。发电机连接配电盘，及通向全部配电设备导线，必需绝缘良好，接线牢靠；
发电机电源应和电线路电源联锁，严禁并列运行；
发电机周围不得放置易燃、易爆物品。
全部用电设施必需一机一闸，并有漏电保护装置。
必需配有专职电工、持证上岗。
八、环境保护方法
1．指导思想
全方面落实“安全，环境保护,舒适,友好”建设理念，根据“预防为主，保护优先，防治结合，综合治理”标准，牢靠树立“不破坏就是最大保护”思想，坚持最大程度地保护，最小程度地破坏，最强力度地恢复，实现公路建设和环境保护并重，公路项目和自然环境友好发展。
2．组织确保
本项目部将成立环境保护生产领导小组，由项目经理任组长，项目副经理任副组长；环境保护部为专职管理部门，编制2人，下设专职环境保护员；各施工队设环境保护生产管理小组，由施工队队长任小组长，小组下设兼职环境保护员。
3．工作确保
(1)建立文明施工环境保护、水土保持和文明施工管理体系，完善管理制度。
(2)实施施工环境保护、水土保持和文明施工管理责任制，将施工环境保护、水土保持和文明施工和各作业班组和管理人员奖金分别挂钩。
(3)制订施工环境保护、水土保持、文明施工、施工现场管理、施工秩序管理、施工安全管理细则，并认真落实。
(4)项目经理部每10日一次施工环境保护、水土保持和文明施工检验，针对检验中发觉问题限期整改。
(5)按设计要求，选定弃土堆、施工弃碴严禁倒入水库、河道，坡面植草，预防弃碴流失造成污染。

附录

商品混凝土搅拌站混凝土原材料检测步骤
1、 混凝土浇筑前准备工作：检验商混站进场材料厂家是否和验证报批资料一致，搜集并检验相关材料合格证及出场检测汇报；有不符合材料厂家，不得使用商混站生产该批次混凝土，材料需重新进行检测报验审批后方可使用。
2、 在监理方见证情况下按下表中频率要求及取样方法进行相关原材取样检测：
序号
项 目
适用范围
检测参数
检验批量/检验频率
取样方法
取样数量
采取规范
1
水泥
通用硅酸盐水泥
细度
按同一生产厂家，同一品种，同一生产批号且连续进场水泥，袋装不超出200T为一批，散装不超出500T为一批，每批抽样不少于一次。
从20个以上不一样部位取等量样品
≥12kg
GB 175-
比表面积
标准稠度用水量
凝结时间
安定性
强度
密度
2
集料常规
砂
筛分
以同产地，同规格400m3或600T为一批
在料堆上取样时，取样部位应均匀分布。先将表层铲除，然后由各部位抽取大致相等砂共8份，组成一组样品
40kg
GB/T14684- JGJ52-
堆积密度
表观密度
孔隙率
含泥量
石粉含量
泥块含量
MB值
压碎指标
石
筛分
以同产地，同规格400m3或600T为一批
在料堆上取样时，取样部位应均匀分布。先将表层铲除，然后由各部位抽取大致相等砂共15份，（在料堆顶部,中部和底部各由均匀分布5个不一样部位取得）组成一组样品。
80kg
GB/T14684- JGJ52-
堆积密度
表观密度
孔隙率

含泥量

泥块含量

针片状含量
压碎指标
轻集料
颗粒级配
同规格400m3为一批，不足时按一批计
在料堆上取样时，取样部位应均匀分布。先将表层铲除，然后由各部位抽取大致相等砂共8份，组成一组样品
40kg
GB/T17431.1-
堆积密度(松散、紧密)
筒压强度
吸水率
表观密度
强度
粒型系数
软化系数
3
矿物掺合料
粉煤灰
细度
以连续供给200T相相同级，相同种类粉煤灰为一编号，不足200T按一遍号计。
取样应用代表性，可连续取，也可从10个以上不一样部位取等量样品
≥3kg
GB 1596-
需水比
烧失量
安定性
含水率
矿粉
密度
以连续供给200T相相同级，相同种类矿粉为一编号，不足200T按一遍号计。
取样应用代表性，可连续取，也可从10个以上不一样部位取等量样品
≥3kg
GB/T 18046-
比表面积
流动度比
烧失量
活性指数
比表面积
需水量比
烧失量
活性指数
4
矿粉
沥青用矿粉
筛分
以连续供给同生产厂、相同级200t为一批，不足200t以一批计，
现场随机抽取
≥2kg
JTG E42—
密度
亲水系数
塑性指数
加热安定性
5
外加剂
减水剂 早强剂 缓凝剂 引气剂
减水率
掺量大于1％（含1％）同品种外加剂每一批号为100T，掺量小于1％外加剂每一批号为50T。不足100T或50T也应按一个批量计，同一批号产品必需混合均匀。
随机抽取
大于0.2t水泥所需要量
GB8076-
泌水率比
含气量
凝结时间差
坍落度保留值
抗压强度比
膨胀剂
细度
日产量超出200T时，每批小于200T；日产量不足200T时，以日产量为一批。
每一批为一取样单位，取样应该含有代表性，能够连续取样，也能够从20个以上不一样部位取等量样品
≥10kg
GB 23439-
凝结时间
限制膨胀率
抗压强度
速凝剂
凝结时间
每20t为一批，不足20t也按一批计
一批应于16个不一样点取样，每个点取样不少于250g
≥4kg
JC 477-
1d抗压强度
28d抗压强度比
泵送剂
坍落度增加值
年产量大于500t时，每批为50t，年产量小于500t时，每批为30t，不足时以一批计
试样分点样和混合样，点样为在一次生产产品中取得样品，混合样为三个或更多点样等量均匀混合而取得试样
大于0.2t水泥所需要量
JC 473-
常压泌水率比
压力泌水率比
含气量
坍落度保留值
抗压强度比
防水剂
安定性
年产量大于500t时，每批为50t，年产量小于500t时，每批为30t，不足时以一批计
试样分点样和混合样，点样为在一次生产产品中取得样品，混合样为三个或更多点样等量均匀混合而取得试样
大于0.2t水泥所需要量
JC474-
凝结时间
抗压强度比
泌水率比

需水量比
防冻剂
减水率
每50t为一批，不足50t也按一批计
每一批为一取样单位，取样应该含有代表性，能够连续取样，也能够从20个以上不一样部位取等量样品,液体样品取样时应从容器上、中、下层分别取样
大于0.15t水泥所需要量
JC 475-
3、 原材料送检：
1)、需要检试验材料经过现场见证取样后，项目部试验人员立即填写检试验委托单，然后将填写好试验委托单交对应专业经理审核。
2）、项目部试验责任人对照检试验计划，查看委托单里面内容（包含材料规格和代表数量、使用部位、工程名称、委托日期等关键信息）是否填写齐全和正确，审查无误后签字确定（试验室只接收项目部试验责任人签字委托单），同时试验责任人安排专员做好送检委托单台帐。
3）、项目试验人员再将监理签好字委托单送交试验室编写检试验委托号，将填写完整委托单复印一份交至项目部试验责任人，试验责任人安排专员完善台帐，便于定时统计检试验数目和查找检试验项目。
4、 不合格材料处理：检测出不合格相关材料要求商混站清场处理，严禁商混站使用不合格材料进行混凝土生产。针对不合格检测材料，建立不合格检测台账，立即登记备查。
5、 检测汇报搜集和整理：
1）、项目部试验责任人安排专员定时对照检试验委托单到试验室领取试验汇报，领取试验汇报同时要确定好试验汇报数量，并和试验室填写数量票据签字确定。
2）、将领取回来试验汇报立即录入各式汇报领取台帐和各单位工程汇报领取明细（见附件），然后根据不一样单位工程将汇报分发给各个工区。
3）、各工区收到汇报后，认真审查试验汇报内容是否正确，是否和过程资料相吻合。对于有问题必需要修改试验汇报，专业经理集中填写“问题汇报统计表”，由项目部试验责任人安排专员安排到试验室修改，修改过程发生费用由施工队自己负责
