砌体综合项目工程监理工作细则.doc

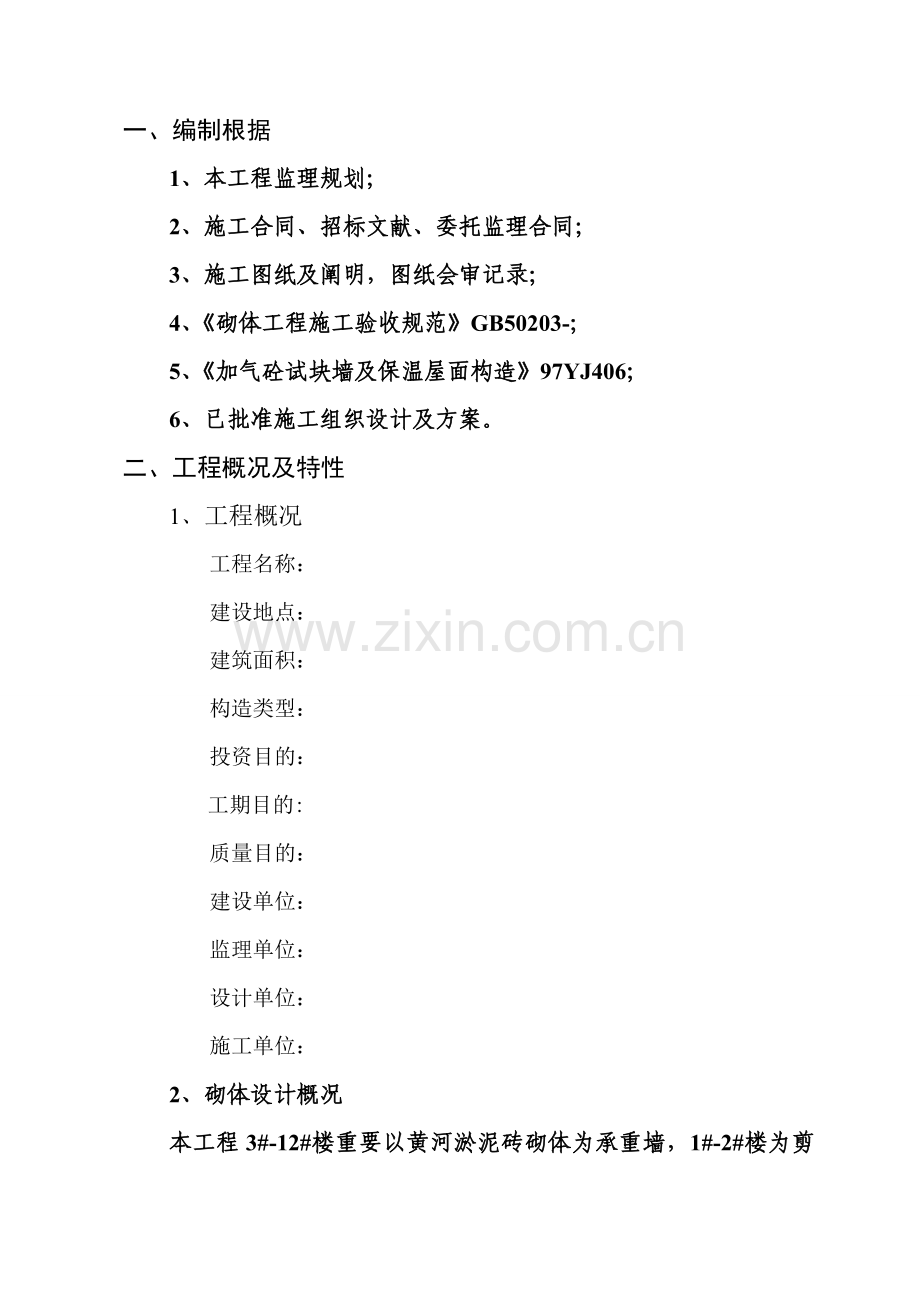

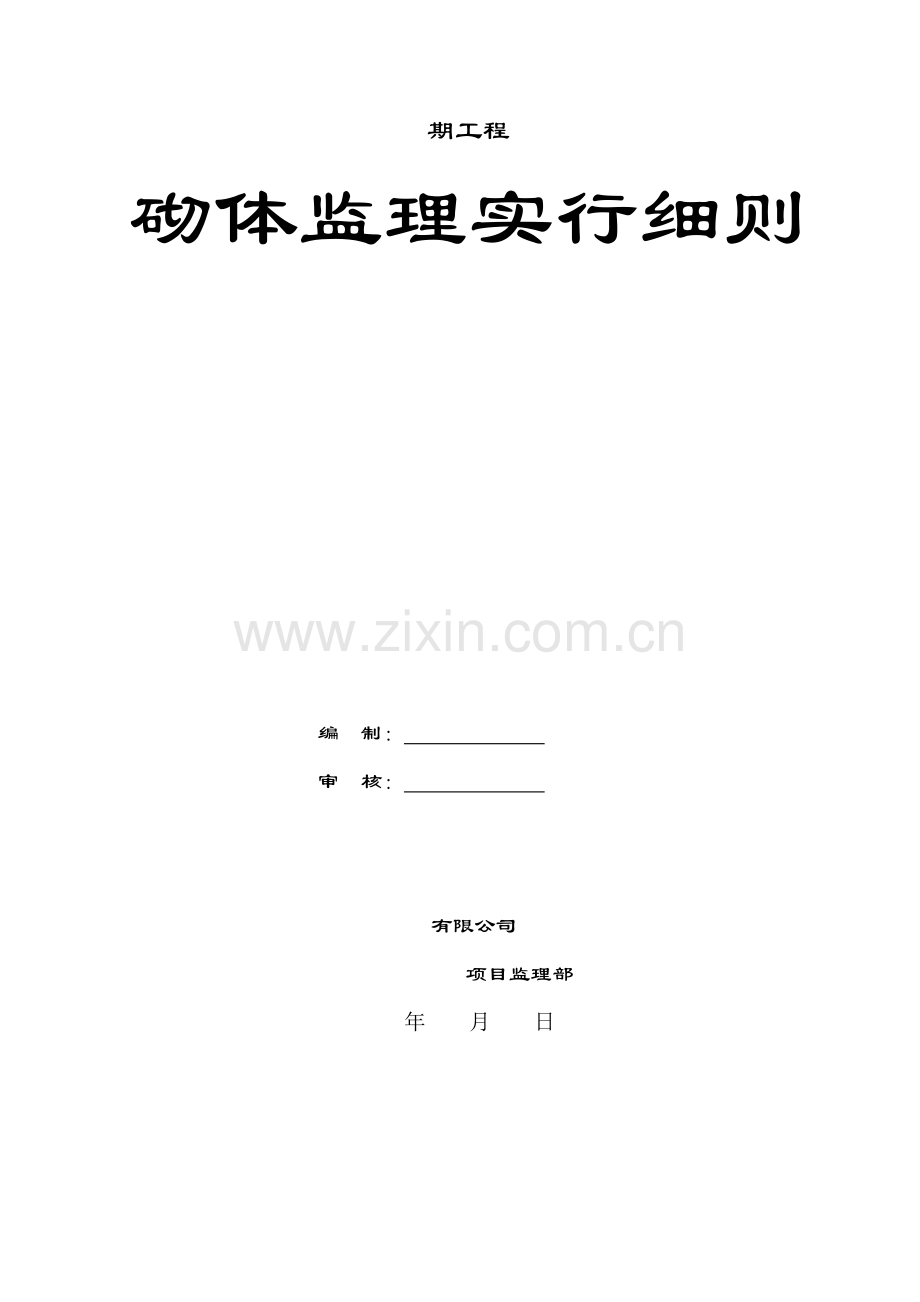

期工程砌体监理实行细则编 制： 审 核： 有限公司 项目监理部 年 月 日一、编制根据1、本工程监理规划；2、施工合同、招标文献、委托监理合同；3、施工图纸及阐明，图纸会审记录；4、砌体工程施工验收规范GB50203-；5、加气砼试块墙及保温屋面构造97YJ406；6、已批准施工组织设计及方案。二、工程概况及特性1、工程概况工程名称： 建设地点： 建筑面积： 构造类型： 投资目的：工期目的:质量目的： 建设单位： 监理单位： 设计单位： 施工单位： 2、砌体设计概况本工程3#-12#楼重要以黄河淤泥砖砌体为承重墙，1#-2#楼为剪力墙构造，内隔墙为加砌混凝土块。1、-0.060如下为MU10黄河淤泥烧结砖，M10水泥砂浆；-0.0608.820为MU10黄河淤泥烧结多孔砖，M10混合砂浆；8.640以上为MU10黄河淤泥烧结多孔砖，M7.5混合砂浆砌筑。2、填充墙采用A3.5级别加气混凝土砌块，规定干体积容重6.5KN/m3 ；采用M5混合砂浆砌筑；三、监理工程作程序：合格合格监理工程师审核不合格纠正总监理工程师签认分项工程监理工程师签认下道工序进行施工分项工程施工单位自检合格，填写工程报验单施工阶段监理召开工地专项会议、监理交底施工单位工程材料购配件设备填写报验单监理工程师审核批准使用检查批、子分部、施工单位自检合格后填写报验单监理工程师验收不合格纠正不合格另选 四、监理工作控制要点和目的质量1、监理工作控制要点1.1进场材料控制1.1.1检查黄河淤泥烧结砖及加气混凝土块外观质量及容许偏差；A、长4mm，宽高3mm；B、单个砌体缺角掉楞个数不得多于1个，其最大最小尺寸不得同步不不大于3mm；C平面弯曲不得不不大于3mm；D任一面上裂纹长度不得不不大于裂纹尺寸方向1/3；E爆烈、粘模和损坏深度不得不不大于20mm；F不容许表面有疏松、层裂现象；G不容许表面有油污。1.1.2砌筑进程中，加强对柱、墙连接控制，严格按982G003.P34节点执行，在沿墙高度或满足砌块模数同步，设立26拉结筋贯通墙长。1.1.3进场材料按规定进行复试，加气砼块同一种厂家1万块为一种批量。2、监理工作控制目的值2.1工程质量目的：合格率：主控项目100%，普通项目95%。分部（子分部）工程达到合同规定目的值。2.2工期目的：所有原材料、设备及施工人必要按按筹划到位，保证合同工期。2.3投资目的：严格按照图纸及设计规定施工，如有变更，须经设计及甲方批准，工程投资控制在合同价以内（本工程不作此项控制）。五、监理工作办法和办法1、监理工作办法1.1审核承包单位、材料供应单位资质及质量保证体系层次性、全面性。1.2审核承包单位提供材料质量证明、检测报告时效性，加气砼块、粘土砖实行见证取样和送检。1.3水泥要检查其品种、批号，必要重新实验后方可使用。1.4建筑材料监理工作流程图：不合格审查施工单位上报建筑材料报审表与材料质量证明容许进场原材料见证、送检测机构检查报监理部审核批准使用不合格取双倍实验1.5在锚固拉筋埋设、墙内通长钢筋敷设，GZ及压顶浇筑及墙、梁连接核心部位或核心工序施工过程中，实行旁站监理。1.6加强现场巡视，在施工单位自检基本上，按一定比例独立进行平行检查。2、监理工作根据2.1对进场不合格材料，限期退场。2.2对违背操作规程和施工工艺原则作业，先口头规定施工方限期整治，并以监理告知形式予以书面确认。2.3为了保证工程质量，在浮现下列状况时，请示建设单位，签发工程暂停令，对拒不执行工程暂停令仍继续施工，按照关于条例规定，及时报告上级主管部门。2.3.1施工中浮现质量异常状况，经提出后承包单位未采用有效办法或办法不力；2.3.2已发生质量问题未按监理工程师规定进行解决；2.3.3使用不合格原材料或未经检查确认，或擅自采用未经审查承认代用材料。3、事前控制办法：3.1审查承包单位报送施工方案与否具备针对性、可操作性，特别是消除质量通病，保证安全文明施工办法与否切实可行；3.2审查施工单位技术交底与否真实到位；3.3对投入施工机械设备、工具，与否运转良好、使用正常；3.4审查各项材料实验报告及配合比；3.5对安全防护进行全面检查，消除隐患；3.6审核施工方材料筹划，实验筹划。4、事中控制办法4.1砌筑砂浆砌筑砂浆用水泥和水质量规定与砼工程相似，水泥强度32.5Mpa为宜。砂浆宜用中砂且不得具有草根、杂物，可用细砂，慎用特细砂。砂含泥量M5混合砂浆不得超过5%，M10水泥砂浆不得超过10%。水泥进场前应以同毕生产厂家，同一编号为一批，对其强度、安全性进行复试。地下室抗爆墙、战时封堵墙采用M10水泥砂浆，别的墙体均采用M5混合砂浆。不得采用脱水硬化石灰膏。消石灰粉不得直接使用于砌筑砂浆中。通过试配拟定配合比。当砌筑砂浆构成材料有变化时，其配合比应重新拟定。凡在砂浆中掺入外加剂砂浆，应经检查和符合规定后，方可使用。砂浆配合比采用重量计量，不得使用体积计量法。砌筑砂浆必要采用机械搅拌，自投料完算起，搅拌时间应符合下列规定：a、水泥砂浆和水泥混合砂浆不得少于2min；b、水泥粉煤灰砂浆和掺用外加剂砂浆不得少于3min；c、掺用有机塑化剂砂浆，应为35 min；d、投料应按“砂子水泥掺合料水”顺序操作。砂浆应随拌随用，水泥砂浆和混合砂浆必要分别在3h和4h内使用完毕；当施工期间最高气温超过30时，必要分别在搅拌后2h和3h内使用完毕。禁止已硬化砂浆加水搅拌后再用，运到工作面上砂浆当浮现淅水时。应搅拌后再用。砌筑用砂浆必要抽样制作试块，试块留置应符合每一验收批。每一楼层或250m3砌体中各种标号砂浆，每台搅拌机应至少抽验一次，每次至少制作一组试块。当砂浆标号或配合比变更时，还应制作试块。4.2加气砼墙体砌筑砌块在运送和装卸过程中，禁止抛掷和倾倒。进场后按品种、规格分别堆放整洁，堆置高度不适当超过2m，必要有防雨排水办法。承重砖及加气砼砌块施工时含水率宜不大于15%，且已达到28天强度，砌筑时应在砌筑面上洒水湿润。墙底部必要按设计规定现浇砼坎台，其高度不得不大于200mm。切锯砌块宜使用专用工具，不得用斧子或瓦刀任意砍劈。洞口两侧应选用规则整洁砌块砌筑。承重墙及填充墙沿柱高每隔500mm设26墙体拉筋，并全长贯通（八度设防）。拉筋竖向位置偏差不应超过一皮高度，填充墙与柱或墙之间缝隙必要用砂浆填满。不同于密度和强度级别加气砼块砌体不得混砌，也不得和其她砖或砌块混砌。但对于因构造规定需要墙底部、墙顶部、门窗洞口处，可酌情采用其她块材补砌。砌筑时应上下错缝，搭接长度不适当不大于砌块长度1/3，并不得不大于150mm，如不能满足时，在水平缝中应设立26钢筋或加强，其长度不得不大于500mm。灰缝应横平竖直，砂浆饱满，砂浆饱满度不得不大于80。垂直灰缝宜用内外暂时夹板灌缝。水平灰缝每次铺砂浆宜为一砖长，比灰缝稍厚。水平灰缝厚度宜为15mm，竖向灰缝宽度宜为20mm。墙体转角处要互相咬砌。外墙转角处不得留直槎，墙体暂时间断处可留成斜槎，长度不不大于墙高2/3。填充墙砌上部接近顶板时，必要留一定空隙。停七天后用侧砖或立砖斜砌挤紧，其斜度宜为60左右，砂浆应饱满。墙体洞口不不大于700mm时，应采用混凝土过梁，不大于700mm时，可设立26钢筋，伸入洞口两边长度不不大于500mm，或设立40100mm厚钢筋混凝土板带。墙长度不不大于5m且设计未标明设立构造柱时，应按规定在墙顶与梁板部位采用拉接办法。墙长超过层高两倍时，应在墙中和两端设立构造柱。砌筑时，构造柱位置应按规定预留马牙槎，并符合先退后进原则。墙高超过4m，应在墙半高处设立与柱连接且全长贯通钢筋混凝土圈梁。加气混凝土砌块墙体不得留设脚手眼。门窗洞口砌筑应符合规定构造做法。4.3砌筑施工工艺与监理流程图：施工工艺 监理流程检查原材料出厂合格证、砂浆配合比、机械设备及作业上岗证砌筑前准备检查轴线、标高与否对的测量放线砌 体检查砖湿润、组砌办法及试块留置、墙平整度、垂直度砂浆饱满度检查购配件、木砖留置、预埋件、拉结筋位置，分部、子分部、检查批隐蔽工程5、事后控制5.1根据砌筑工程质量验收原则。5.2黄河淤泥烧结砖、加气砼砌块干密度砌筑砂浆强度级别必要符合设计规定。5.3普通项目轴线定位10mm；垂直度（每层）5mm；砂浆饱满度80%；表面平整度8mm；门窗洞口5mm；窗口偏移20mm；拉结钢筋：在检查批中抽查20%（不少于5处）；梁底砌法：在检查批中抽取10%，填充墙不少于3片墙；无混砌现象，在检查批中抽查20%（不少于5处）；搭接长度，在检查批中抽查10%（不不大于3间）。6、施工资料：砌体分项验收前，应提交下列文献和记录。6.1材料出厂合格证或实验检查资料；6.2混凝土及砂浆配合比告知单；6.3混凝土及砂浆试块强度实验报告；6.4砌体工程检查批质量验收记录；6.5隐蔽验收记录；6.6重大技术问题解决或修改设计技术文献。六、安全生产、文明施工1、施工现场一切电源、电路安装和拆除必要由持证电工操作，电器必要严格接地、接零和使用漏电保护器。2、规定施工单位每日召开班前会议，提出质量规定和安全面注意事项，由监理人员检查安全记录，对巡视中发现安全隐患及时发出监理整治告知，并检查贯彻整治状况。3、按照“安全第一，防止为主”方针，严格管理，及时发现、消除隐患，监督技术交底贯彻状况。在监理例会上，作为一项会议内容进行检查规定。4、砌墙时，脚手架上只能堆放一层砌块，随砌随堆，碎砖、余灰要及时清理，分类堆放。5、对违章指挥，违章作业者，按国务院安全生产管理条例规定执行。
