顶管综合项目施工专项方案.doc

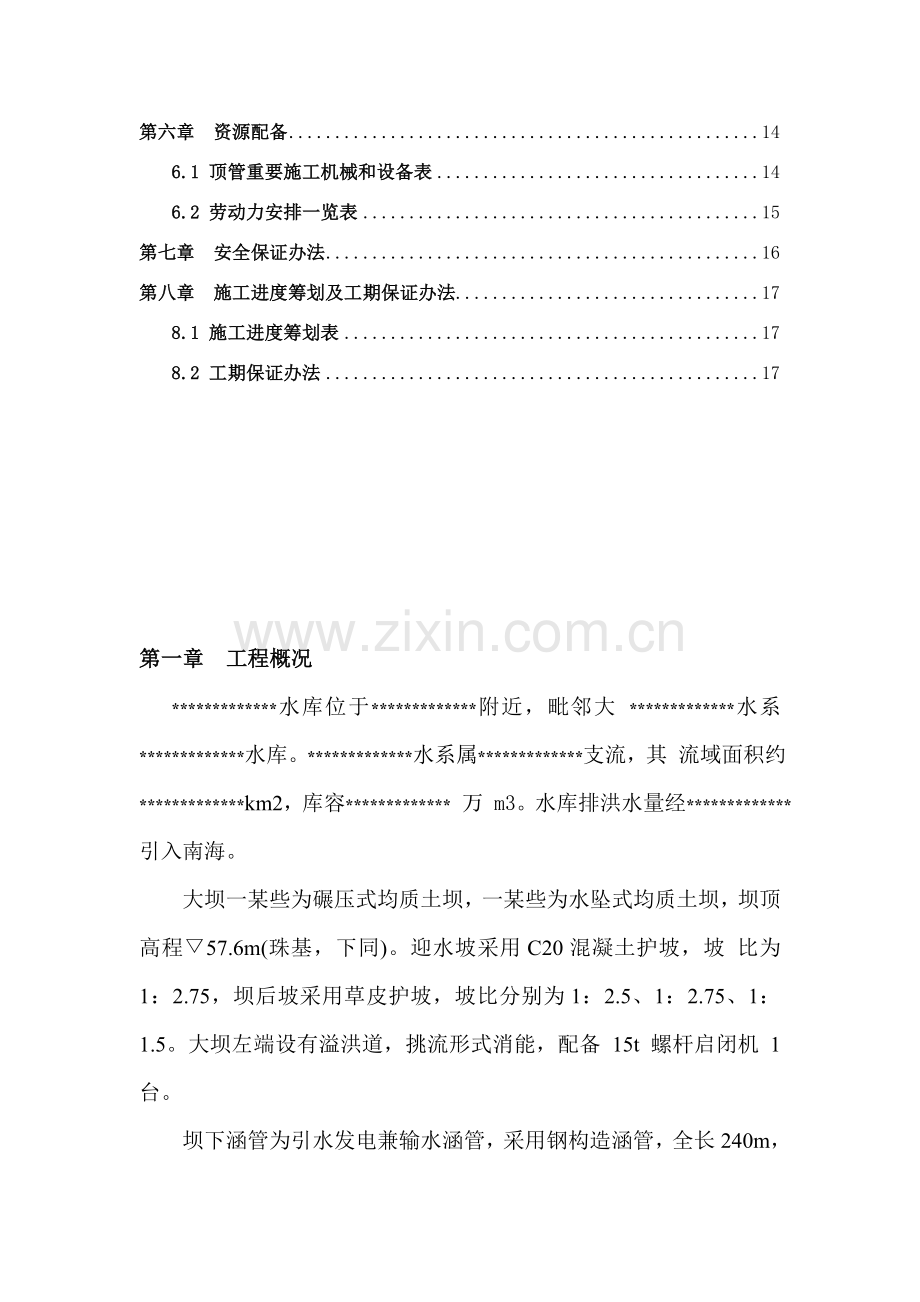

*顶管施工方案目录第一章 工程概况1第二章 施工布置22.1 施工道路布置22.2 水、电布置2第三章 顶管施工准备33.1 顶管工作坑施工33.2 导向基本施工33.3 导轨安装施工33.4 后墙座施工43.5 主顶设备安装43.6 顶铁安装43.7 安顿起重机械 63.8 安顿土方运送设备：6第四章 顶进施工64.1 顶管始发 64.2 顶进 74.3 管段连接 94.4 测量 94.5 纠偏 104.6 顶管接受办法124.7 长距离顶进施工办法124.8 顶管顶进流程图124.9 辅助施工13第五章 质量保证办法13第六章 资源配备146.1 顶管重要施工机械和设备表146.2 劳动力安排一览表15第七章 安全保证办法16第八章 施工进度筹划及工期保证办法178.1 施工进度筹划表178.2 工期保证办法17第一章 工程概况*水库位于*附近，毗邻大 *水系*水库。*水系属*支流，其 流域面积约 *km2，库容* 万 m3。水库排洪水量经*引入南海。大坝一某些为碾压式均质土坝，一某些为水坠式均质土坝，坝顶高程57.6m(珠基，下同)。迎水坡采用C20混凝土护坡，坡 比为 1：2.75，坝后坡采用草皮护坡，坡比分别为1：2.5、1：2.75、1：1.5。大坝左端设有溢洪道，挑流形式消能，配备 15t 螺杆启闭机 1 台。坝下涵管为引水发电兼输水涵管，采用钢构造涵管，全长240m，直径为1.50m。工程对外交通重要靠* 1505 米进库公路，其中 882 米已由水库建好水泥路面，坝址距离沙陇约 5km， 陆上交通以便。坝体为均质土坝，填土质量总体较好，填土上部密实度较差，呈松散装，下部稍好，呈稍密中密状；局部段夹有含碎石块， 使得坝体产生凹陷和不均匀沉降，局部段在钻进过程中未有迥水，注水实验渗入系数 k=4.4410-3cm/s，具中档透水性。顶管部位无地下管线和其她构造物，地面上也无任何建筑构造，施工不受外界因素影响。第二章 施工布置2.1 施工道路布置坝后坡布置两条暂时施工道路进入顶管工作坑，一条在电站大门口外，通过干涸河道，进入工作坑左侧工作面，一条在进入电站院内，在厂房右侧进入工作坑右侧工作面。2.2 水、电布置施工生产用水就近抽取符合水质规定生产用水。施工生活用水就近取用或接取。施工用电依照业主指定接取。为保证用电安全，重要电源开关所有采用空气开关，并配备触电保护装置。低压线至用电机械处用橡胶电缆连接。线路架设高度不低于5m。第三章 顶管施工准备3.1 顶管工作坑施工工作坑宽度为10.0m，长度为9.0m。依照设计图纸进行开挖，放坡均为1：1。普通设立在出口截水环位置，运用截水环构造做进洞封门。工作坑内四周设立排水沟，沟尺寸为40cm40cm，并设一种1.0m砌砖集水井，深1.5米。基坑外四周设排水沟，以防雨水流入基坑。3.2 导向基本施工导向导向基本是为了保证涵管顶进方向不偏移一种控制方式，是配合截水环，控制顶进方向不偏离，施工过程中严格控制基底高程和构造边线。基底采用C20混凝土构造。3.3 导轨安装施工安装导轨，先复核管道中心位置，计算导轨轨距，轨距普通为80cm。采用装配式轻型导轨，按轨距安放在砼基本面上。二根轨道必要互相平行、等高，导轨面中心标高按设计沟底标高设立，坡度与设计管道坡度相一致，工作坑砼基本面标高为沟底标高减去导轨构造高度和10mm如下调节薄铁板厚度。导轨定位后必要稳固，在顶进中承受各种负载时不位移、不变形、不沉降。3.4 后墙座施工后座墙是顶进管道时为千斤顶提供反作用力一种构造，在施工中，规定后座墙必要保持稳定，一旦后座墙遭到破坏，顶管施工就要停顿。后座墙重要采用浆砌石构造，基本采用厚50cm混凝土浇注，安装设备墙面采用厚150cm钢筋混凝土浇注，整体后墙座规格长为10.0m，宽为10.0m，高度为8.0m，后墙座基本要深于工作坑3.0m。3.5 主顶设备安装安装主顶设备，采用2台600吨台千斤顶作为主顶，千斤顶行程为0.5米。千斤顶动力由油泵提供，每台千斤顶规格一致，行程同步，油路并联，共同作用，均备有独立控制阀。千斤顶后端固定在组合千斤顶架上作整体吊装。前端顶进分压环，顶铁将顶力传至管节。分压环制作具备足够刚性，与管端面接触相对平整，无变形。油泵设备设在距离主顶千斤顶近处，并设立防雨棚，油路安装顺直，减小转角，接头不漏油，油泵最大工作压力不不不大于32kpa，装有限压阀、溢流阀和压力表等指标保护装置，安装完毕后必要进行试车，在顶进中定期检修维护，及时排除故障。3.6 顶铁安装顶铁其作用重要是把主顶千斤顶推力比较均匀地分散到顶进管道管端面上，同步还起到保护管端面作用，同步还可以延长短行程千斤顶行程。选取符合规定刚度顶铁，受力后无变形，相邻面垂直，排列不扭曲，单块放置稳定性好，与导轨接触面平整，顶进前滑动某些抹黄油润滑。依照顶铁旋转位置不同，可分为横顶铁、顺顶铁和U形顶铁三种。横向顶铁安装在千斤顶与方顶铁之间，将千斤顶顶推力传递给两侧方顶铁上。使用时与顶力方向垂直，起梁作用。横顶铁断面尺寸为300300mm，长度按被顶管径及千斤顶台数而定，本工程选用长度为1.6m横顶铁；用型钢加肋和端板焊制而成。顺顶铁(纵向顶铁)放置在横顶铁与被顶管子之间，使用时与顶力方向平行，起柱作用。在顶管过程中起调节间距垫铁，因而顶铁长度取决于千斤顶行程、管节长度、出土设备等而定,普通有100、200、300、400、600等几种长度。横截面为250300mm，两端面用厚25mm钢焊平。顺顶铁两顶端面加工应平整且平行。防止作业时顶铁发生外弹。U形顶铁安放在管子端面，顺顶铁作用其上。它内、外径尺寸与管子端面尺寸相适应。其作用是使用顺顶铁传递顶力较均匀地分布到顶管端断面上，以免管端局部顶力过大，压坏管端。大口径管口采用环形，小口径管口可采用半圆形。分块拼装式顺顶铁质量应符合下列规定：顶铁采用型钢焊接成型，焊缝不得高出表面，且不得脱焊；顶铁相邻面应互相垂直；同种规格顶铁尺寸应相似；顶铁上应有锁定装置；顶铁单块放置时应能保持稳定。安装后顶铁轴线应与管道轴线平行、对称，顶铁与导轨和顶铁之间接触面不得有泥土、油污；更换顶铁时，应先使用长度大顶铁；顶铁拼装后应锁定。本工程采用矩形顶铁，顶铁与管口之间相吻合，中间采用缓冲材料衬垫，当顶力接近管节材料容许抗压强度时，管端增长环形顶铁。3.7 安顿起重机械顶进工作坑配备汽车吊进行垂直运送作业。其起重能力满足顶管工具管和顶进设备装拆、吊钢管和顶铁装拆、其她材料垂直运送。正式作业前要先试吊，离地面约10cm 检查重物捆扎状况和制动性能，确认安全可靠，方可使用。3.8 安顿土方运送设备手掘式顶管土方普通采用人力推车工具进行管内水平运送，运至管外工作坑时，采用汽车吊或电动卷扬垂直运送，在运用自卸车运至指定位置卸料。第四章 顶进施工输水涵管顶管从坝后坡开挖洞脸、工作坑并修筑液压千斤顶镇墩，钢管在工作坑焊接连接节后顶进，顶力约1200 吨，进水口构造同步施工，顶管全长 130m。4.1 顶管始发在开始顶进前应检查下列内容，确认条件具备时方可开始顶进。1）、所有设备通过检查并通过试运转。重要涉及液压、电器、气压、水压、照明、通讯、通风等操作系统与否正常工作，各种电表、压力表、换向阀、传感器等与否能对的显示其处在正常工作状态，然后进行联动调试，确认没有故障后，方可准备顶管始发。2）、顶管在导轨上中心线、坡度和高程应符合规定。4.2 顶进顶管进洞是顶管施工中较重要工序。为控制洞口土体稳定，在顶管进洞前先进行洞口加固解决。顶进原理运用千斤顶出镐，在后座墙不动状况下将被顶进管子推向迈进，操作过程如下：安装好顶铁挤牢，管前端已一定长度后，启动油泵，千斤顶进油，活塞伸出一种工作行程，将管子推向一定距离。停止油泵，打开控制阀，千斤顶回油，活塞回缩。添加顶铁，重复上述操作，直至需要安装下一节管子为止。卸下顶铁，下管，焊接钢管接口，对焊接质量进行检查。重新装好顶铁，重复上述操作。顶进时应注意事项：开始人工挖土前，应先将顶管刃口某些切入周边土体中。挖土程序按自上而下分层开挖，严防正面坍塌。对特殊地段，必要时可辅以降水或注浆加固等施工办法，以保证土体稳定。顶进时遵循“先挖后顶，随挖随顶”原则。应持续作业，避免半途停止，导致阻力增大，增长顶进困难。首节管子顶进方向和高程，关系到整段顶进质量，应勤测量，勤检查及时校正偏差。安装顶铁平顺无歪斜扭现象，每次收回活塞加放顶铁时，换用也许安放最长顶铁，使连接顶铁数目为至少。顶进过程中，发现管前土方坍塌、后背倾斜，偏差过大或油泵压力表指针骤增等状况，停止顶进，查明因素，排除故障后，再继续顶进。管前挖土是保证顶进质量核心，管前挖土方向和开挖形状，直接影响顶进管位精确性，由于管子在顶进中是循已挖好土壁迈进。因而，管前周边超挖应严格控制。对于密实土质,管端上方可有1.5cm空隙，以减少顶进阻力，管端下部135中心角范畴内不得超挖，保持管壁与土壁相平，也可预留1cm厚土层，在管子顶管过程中切去，这样可防止管端下沉。在不容许顶管上部土壤下沉地段顶进时，管周一律不得超挖。管前挖土深度，普通等于千斤顶出镐长度，如土质较好，可超前0.5m。超挖过大，土壁开挖形状就易控制，容易引起管位偏差和上方土坍塌。在松软土层中顶进时，采用管顶上部土壤加固或管前安设管檐，操作人员在其内挖土，防止坍塌伤人。主顶千斤顶顶进操作办法：把“千斤顶选取”转换开关拔到“主千斤顶”位置，绿色批示灯显亮；按下行程予调计数器“速度仪调零”按钮；按下“千斤顶控制”“顶出”开关，绿色批示灯亮，千斤顶启动；转动旋钮式调速阀，以调节千斤顶速度；当主顶千斤顶顶伸到数字式计算器予调行程值时，千斤顶即自动停止，“顶出”开关动力组在卸载状态下继续运转；按下“千斤顶控制”“回缩”开关，红色批示灯亮；主顶千斤顶到达回缩终点时，按下“关”开关，使主顶千斤顶停止；发生紧急状况时按下“紧急制动”开关，此时各开关运转电路和所有批示灯被所有切断；运转重新开始需要一次按“紧急制动”开关，此时“动转电源”批示灯亮。按下“千斤顶速度选取”开关，使油泵继续工作。4.3 管段连接顶管管材采用1500mm钢管，壁厚16mm。连接采用手工焊接，连接对口严格按规范执行。焊接完毕后要及时进行焊缝外观检查和无损探伤检查，检查合格后，在进行顶进施工。4.4 测量按照设定管道中心线和工作坑位建立地面与地下测量控制系统，控制点设在不易扰动、视线清晰、以便校核地方，并加以保护；顶进坑内设立由地面水准点引入暂时水准点，在交接班时进行仪器高程校对与调节，顶进轴线由设计管道中心通过经纬仪引入坑内，然后对中观测；测量仪器架设在坑后部，每个顶程结束后必要全线复测、绘制管道顶进轨迹图并由施工质监人员检查复核。4.5 纠偏在顶管中，由于周边穿越土层变化，顶力不均匀，管道联接误差等因素，均也许导致顶管中线偏离设计中线位置，当管道偏差超过下表规定值时，需采用纠偏办法。普通状况顶管施工最大容许偏差(mm) 项 目容许偏差轴线位置D1500100D1500200管道内底高程D1500+30- 40D1500+40-50相邻管间错口钢管道2钢筋混凝土管道15%壁厚且不不不大于20对顶时两端错口50注：D为管道内径(mm)。对于管道直径不不大于2400mm长距离顶管施工或特殊困难地质条件下顶管，容许偏差可以在满足管道设计水力功能规定、使用规定和不损坏接头构造及防水性能规定等条件下进行恰当调节，但应经业主、设计单位等确认和批准。纠偏时指引思想是“减缓发展，稳慢回归，平行找顺，纠偏一半，反曲靠线，积极微调”。 发现误差时，不能急于归位，找出因素，减缓误差发展。第一步，找出误差大一面进行纠偏工作，纠偏千斤顶在原基本上伸出量不超过2-4 mm，这时误差虽仍在增长，但已有回归趋势。第二步，通过一段顶程后（3 m左右）浮现顶进轴线与设计中心线平行时，可多顶一段距离（510m）。管体在顶进中会接顺某些已弯曲土洞，第三步向设计中心靠拢，仍将千斤顶继续伸出2mm左右，本着稳慢原则，每顶2-3m可向设计中心接近5mm，当误差已校正1/2时，反向纠偏千斤顶开始伸出（2 mm），这时顶进方向依然向设计中心靠拢，但其轨迹也许已向反方向演变，故称“反曲靠线”，只有这样才干避免“矫枉过正”，轨迹忽左忽右。顶进纠偏可采用调节纠偏千斤顶办法进行编组操作，若管道偏左则千斤顶采用左伸右缩办法，反之亦然，犹如步有高程和方向偏差，则先纠正偏差大一面。发生较大偏差要分析发展趋势，采用分次逐渐纠正，勤调微纠。强制校正法是采用强制办法导致局部阻力，迫使管子向校正方向转移办法。重要采用如下几种办法进行校正：1) 衬垫法 在首节管外侧局部管口位置垫上钢板或木板，用加工成短节刃板亦可，导致强制性局部阻力后，迫使管子转向。误差消除后撤出垫板，不易撤除时就被挤入土内。短节刃板可以取出重复使用。2) 支顶法 采用支柱或50100kN千斤顶在管前设支撑，斜支于管内顶端。为了扩大承压面积，在支柱下垫上木托板。这样，边顶进，管节就随着被支顶起来。此种校正办法见效快。注意不要使管节调向过快，而应当缓慢地转向，否则支撑受力过大，管壁受到局部压力也大，容易引起管体破坏。当管节接近设计高程时，可拆除支撑使管节缓慢地正常顶进。3) 主顶千斤顶校正法 当顶距较短时 ( 15m)，如发现管中心线有误差，可以运用主压千斤顶进行校正。例如，管中线向右偏时，可将管口处右侧顶铁比左侧顶铁加长1015mm，当千斤顶向前推动时，右侧顶力不不大于左侧，从而校正右偏误差。纠偏工作操作要点：纠偏前，要依照顶管自身已存在斜率和轨迹综合分析，拟定校正方向及纠偏千斤顶伸出量。纠偏时要坚持勤测、勤调、微动原则，每次纠偏普通状况不不不大于0.5，切忌猛纠、硬调。纠偏操作必要在顶进中进行，禁止在停止时纠偏。当进行积极纠偏时，应会同技术人员共同研究进行。4.6 顶管接受办法为了顺利完毕顶管接受工作，在出洞口土体进行加固解决。如果土质不是很软，可采用门式加固法，即对所顶管道两侧和顶部一定宽度和长度范畴内土体进行加固，以提高这某些土强度，从而使顶管在出洞或进洞中不发生坍土现象。如果土质比较软，则在管子顶进一定范畴内，对整个断面进行加固。如果土质比较好，土比较硬，挖掘面上土体又能自立，可不必对土体进行加固。在接受顶管时，应避免在顶进时引起顶管前方土体不规则坍塌，使顶管推动时方向失控和向上爬高。4.7 长距离顶进施工办法长距离顶管施工核心问题是对顶力控制。 顶管在顶进过程中，单位长度上顶进阻力与管径、覆土层厚度、土体容重、土层性质关于。但是在实际顶管施工中纠偏对顶力影响非常明显，在顶进过程中由于受力不均匀，导致偏离管道设计轴线，因此纠偏在长距离顶进过程中是自始至终随着着顶进而进行。4.8 顶管顶进流程图主顶千斤顶回缩吊开顶铁验收合格安放管节安装顶铁启动油泵顶进油缸伸出，继续顶进4.9 辅助施工管内辅助管道设立于管道内壁，用钢架将其有序地固定在管壁上。（1）通风设施由于管道顶进距离长，埋置深度深，管道内空气不新鲜，加上土体中会产生有害气体，因而，必要设立供气系统。通风设施用一台9.3柴油空压机将压缩空气输入空气滤清器，再进入储气桶，通过气压调节阀，将压缩空气传播至管道最前端，并将管道最前端空气排出，以此进行空气循环。（2）电源布置在顶管过程中，管内重要是照明用电。由于管道内空气湿度较大，因而，采用36V低压照明电，低压电须通过变压器降压。灯具采用防水防爆灯具第五章 质量保证办法（1） 顶管工程开始前，编制切实可行施工组织设计，描述依照规范所必要测量标志，涉及要用到顶管设备类型、详细尺寸、施工原理、技术办法等。（2）在施工过程中实行三级检查和交接班质量签证制度。由各班组质量员对上一班工程质量进行逐渐验收，合乎规定后，签字接受。对工程质量进行不定期抽查，并实行质量奖罚制度。（3）原材料检查成果必要符合设计规定。对钢材、管材等材料进行必要检查。凡检查成果不合格者，禁止进场和使用。（4）对在施工过程中工后效果也进行检查，如钢管连接焊缝，其成果应满足规范规定。在检查工作中发现问题应及时追究因素，进行改进，不能让不合格材料用于工程建设。（5）各类专职及特殊工种人员必要持证上岗，并经常进行技术教诲和专业知识再教诲，使职工从实践中提高业务水平。(6) 顶管前,向作业班组进行详细技术交底,并办好书面手续。(7) 设专人对成品管、钢套环及木垫从质量、保管、安装等方面进行全面监督。(8) 顶管控制应在质量原则范畴以内,如果在顶进过程中,发现方向失控,应及时停止顶进,逐级上报,经研究批准后,方可继续顶进。第六章 资源配备6.1 顶管重要施工机械和设备表顶管重要施工机械和设备表序号设备名称型号数量备注1操作房1间2主顶油泵车组合式2台3主顶油缸600t2台4配套顶铁30*30cm2套7吊车12t1台8水泵3”4台10配电箱200A2台11电焊机直流2台12测量设备1套13卷扬机3t1台14自卸车1台15空压机9.31台6.2 劳动力安排一览表劳动力安排一览表序号人员名称数量备注1管理人员2施工分两班作业2技术员13测量员24安全员17司机38操作员210焊工311电工212杂工20共计36第七章 安全保证办法（1）设专职安全负责人，全面负责施工全过程安全检查、安全布置、安全监督。（2）定期组织各部门对施工现场进行安全设施大检查，发现问题及时解决解决。（3）所有洞口、临边位置设立安全围栏，在醒目位置设安全警示标志。（4）凡规定持证上岗人员，必要持证上岗。（5）认真做好安全生产教诲，对所有参加施工生产职工均应进行入场生产安全和消防安全教诲，未经教诲不得上岗，同步应结合工程进度及不同施工工艺，进行针对性安全知识与遵章守纪教诲。（6）严格执行起重机械三限位、两保险、十不吊规定。（7）现场机电维修人员应当经常检查设备触电漏电保护与否完好有效。（8）现场用电机具较多，电线不得乱拖、乱拉。材料运送、堆放时，一定要注意保护好电线，防止碰砸电线，导致电线皮包砸碎剥落，一经发既有电线漏芯或电线皮包破损要及时修调。（9）电动机械及工具应严格按一机一闸制接线，并设安全漏电开关。（10）吊机等起重机械必要配备专业指挥人员，无指挥人员不得作业，指挥人员必要有醒目安全帽标志。第八章 施工进度筹划及工期保证办法8.1 施工进度筹划表顶管开工时间：3月10日，筹划工期50天。8.2 工期保证办法（1）在工程施工时，配备足够资源。在人员上配备充分，采用3班制施工办法来缩短工期，并配备相应劳动力。（2）发挥施工管理优势，进行合理施工分派，组织流水施工，保证工期目的顺利实现。（3）运用先进施工技术，依托领先技术，保证顶管施工顺利进行。（4）加强顶管设备维修工作，做好原始记录，同步在施工时做到随修理和保养，保证设备正常运营。（5）建立以项目经理为首施工管理系统，其重要任务是：1) 掌握和控制施工进度，及时进行人力、物力平衡调度，保证施工按筹划正常运营。2) 及时同关于部门互通信息，掌握施工动态，协调内部各专业工种之间工作，注意后续工序准备，布置工序之间交接，及时解决施工中浮现各类问题。
