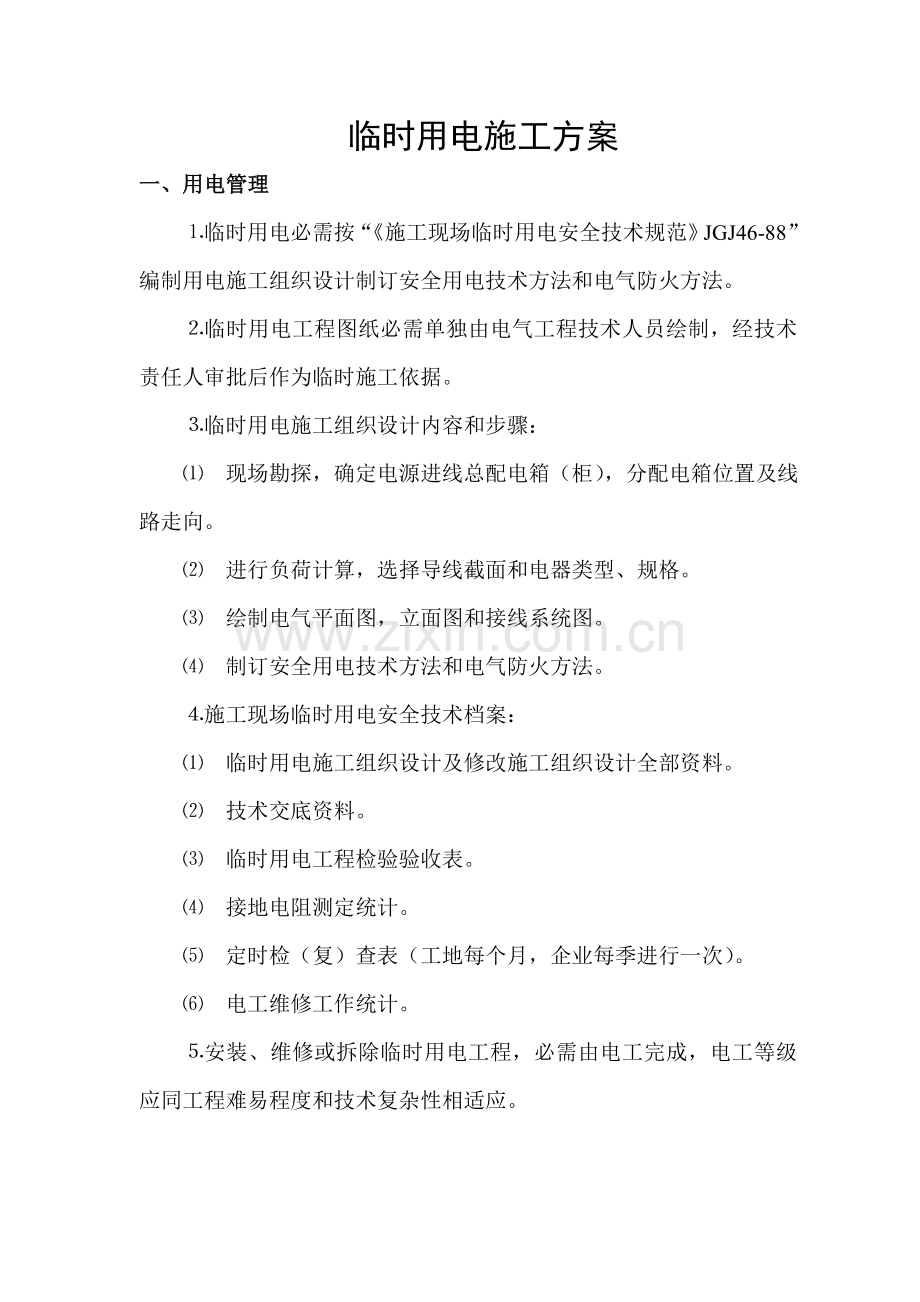

临时用电施工方案
一、用电管理
⒈临时用电必需按“《施工现场临时用电安全技术规范》JGJ46-88”编制用电施工组织设计制订安全用电技术方法和电气防火方法。
⒉临时用电工程图纸必需单独由电气工程技术人员绘制，经技术责任人审批后作为临时施工依据。
⒊临时用电施工组织设计内容和步骤：
⑴ 现场勘探，确定电源进线总配电箱（柜），分配电箱位置及线路走向。
⑵ 进行负荷计算，选择导线截面和电器类型、规格。
⑶ 绘制电气平面图，立面图和接线系统图。
⑷ 制订安全用电技术方法和电气防火方法。
⒋施工现场临时用电安全技术档案：
⑴ 临时用电施工组织设计及修改施工组织设计全部资料。
⑵ 技术交底资料。
⑶ 临时用电工程检验验收表。
⑷ 接地电阻测定统计。
⑸ 定时检（复）查表（工地每个月，企业每季进行一次）。
⑹ 电工维修工作统计。
⒌安装、维修或拆除临时用电工程，必需由电工完成，电工等级应同工程难易程度和技术复杂性相适应。

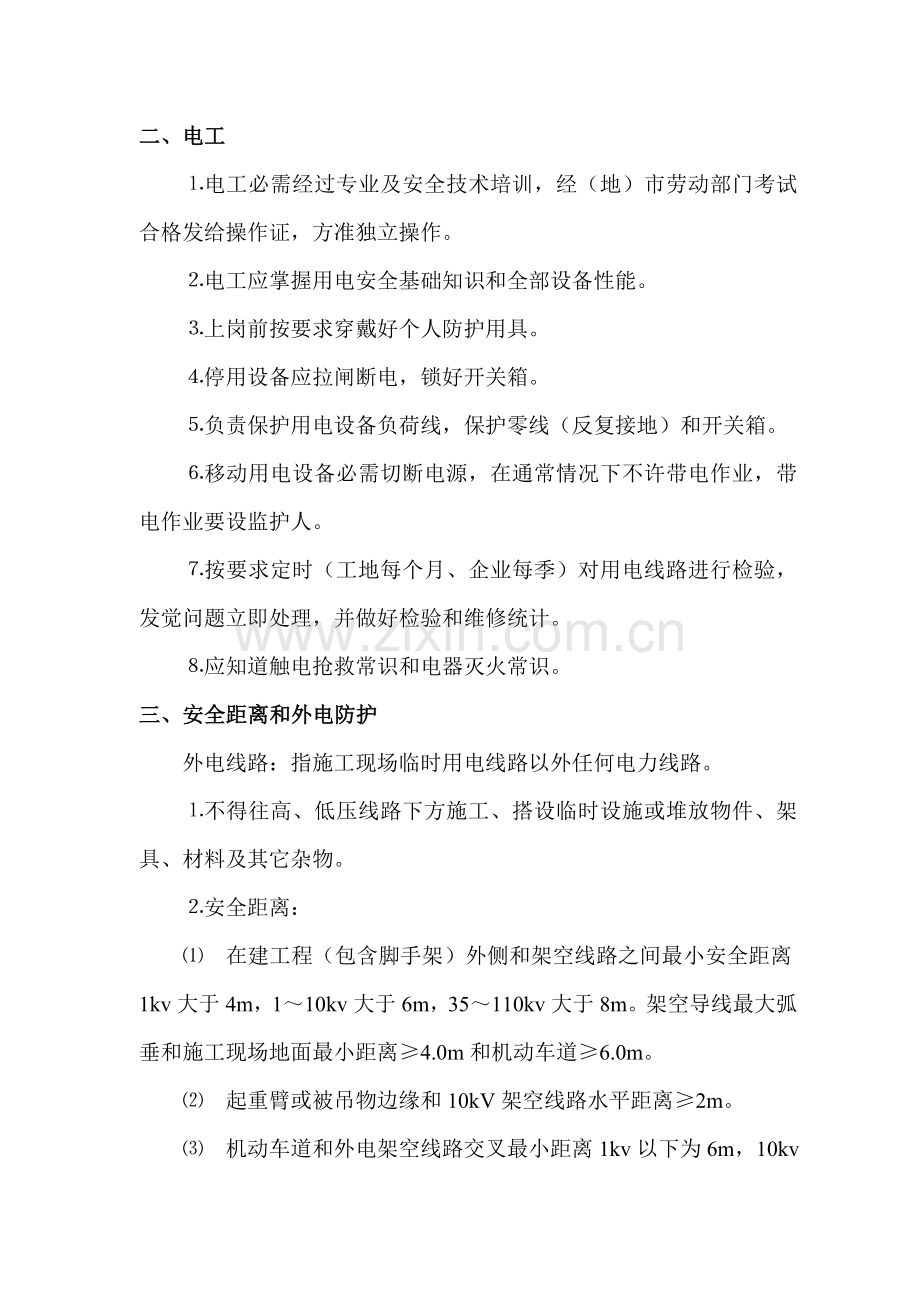

二、电工
⒈电工必需经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。
⒉电工应掌握用电安全基础知识和全部设备性能。
⒊上岗前按要求穿戴好个人防护用具。
⒋停用设备应拉闸断电，锁好开关箱。
⒌负责保护用电设备负荷线，保护零线（反复接地）和开关箱。
⒍移动用电设备必需切断电源，在通常情况下不许带电作业，带电作业要设监护人。
⒎按要求定时（工地每个月、企业每季）对用电线路进行检验，发觉问题立即处理，并做好检验和维修统计。
⒏应知道触电抢救常识和电器灭火常识。
三、安全距离和外电防护
外电线路：指施工现场临时用电线路以外任何电力线路。
⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其它杂物。
⒉安全距离：
⑴ 在建工程（包含脚手架）外侧和架空线路之间最小安全距离1kv大于4m，1～10kv大于6m，35～110kv大于8m。架空导线最大弧垂和施工现场地面最小距离≥4.0m和机动车道≥6.0m。
⑵ 起重臂或被吊物边缘和10kV架空线路水平距离≥2m。
⑶ 机动车道和外电架空线路交叉最小距离1kv以下为6m，10kv以下为7m。
⒊外电防护：
⑴ 达不到安全距离要求，必需采取防护方法，增设屏障、遮栏、围栏或保护网，并悬挂醒目标警告标志牌。
⑵ 带电体至遮栏安全距离10kv应大于95cm，35kv应大于115cm.
⑶ 带电体至栅栏（封闭）安全距离10kv应大于30cm，35kv应大于50cm。
⑷ 在架设防护设施时，应有电气技术人员或专职安全员监护。
⑸ 无法防护时必需采取停电，迁移线路或更改工程位置，不然不准施工。
四、供电路线
架空线路必需架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固地方。
⒈架空线路最少截面：为满足机械强度要求，铝线≥16mm2 ，铜线≥10mm2 跨越铁路、公路、河流、电力线路档距内绝缘铝线不少于35mm2 ，铜线不少于16mm2 。
⒉电线接头：在一个档距内，每层架空线接头不得超出该层导线50％，且一根导线只许可一个接头，跨越道路、河流档距内不得有接头。
⒊电杆档距：最大不超出35m，线间距不得少于0.3m，上下横担间高压和低压1.2m，低压和低压0.6m，（横担选择附表于后）。
⒋电杆及埋设：电杆应选择钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长十分之一加0.6m。
⒌拉线：拉线宜用截面不少于Φ4×3镀锌铁丝、拉线和电杆夹角庆在45～30度之间，埋地深度不少于1m，钢筋混凝土杆上拉线应在高于地面2.5m处装设拉紧绝缘子。
⒍室内配线：进户线过墙应穿管保护，距地面不得少于2.5m，并采取防雨方法，室外应采取绝缘子固定。
五、电缆线路
⒈电缆干线应采取埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
⒉电缆穿越建筑物、构筑物、道路、易受机械损伤场所及引出地面从2m高度至地下0.2m处，必需加设防护套管。
⒊橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆最大弧垂距地面不得小于2.5m。
六、配电柜（盘）、配电箱及开关箱
⒈配电系统应设置总配电柜（盘）和分配电箱，实施分级配电。室内总配电柜（盘）装设应符合下列要求：
⑴ 配电柜（盘）正面通道宽度，单划大于1.5m，双划不少于2m，后面维护通道为0.8m（部分部位不许少于0.6m），侧面通道不少于1m。
⑵ 配电室天棚距地面不低于3m。
⑶ 在配电室设置值班或检修室时，距配电柜（盘）水平距离大于1m，并采取屏障隔离。
⑷ 配电室门应向外开。
⑸ 配电箱裸母线和地面垂直距离少于2.5m时采取遮栏隔离，遮栏下面通道高度不少于1.9m。配电装置上端距天棚不少于0.5m。
⑹ 配电柜（盘）应按要求装设有功、无功电度表，及分路装设电流、电压表。
⑺ 配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。
⑻ 配电柜（盘）上配电线路开关应标明控制回路。
⑼ 配电柜（盘）或配电线路维修时，应挂停电标志牌。停、送电必需由专员负责。
⒉配电箱：动力配电箱和照明开关箱宜分别设置，如适用一个配电箱，动力和照明线路应分别设置。
⒊总配电箱应设在靠近电源地域，分配电箱应装在用电设备或负荷相对集中地域。分配电箱和开关箱距离不得超出30m。开关箱和其控制固定用电设备水平距离不宜超出3m。
⒋配电箱、开关箱周围应有足够二人同时工作空间和通道、不得堆放任何妨碍操作、维修物品；不得有灌木、杂草。
⒌配电箱、开关箱应采取铁板或优质绝缘材料制作。安装应端正牢靠，箱下底和地面距离在1.3～1.5m之间。移动式开关箱应装高在坚固支架上，下底离地面0.6～1.5m。进出线必需采取橡皮绝缘电缆。
⒍配电箱、开关箱内开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。
⒎箱内工作零线应经过接线端子板连接，并应和保护零线接线端子分设。
⒏箱体金属外壳应做保护按零（或接地），保护零线必需经过接线端子板连接。
⒐配电箱、开关必需防雨、防尘。导线进线口和出线口应设在箱体下底面，并要求上部为电源端，严禁设在箱体上顶面、侧面、后面或箱门处。
⒑进、出线应加护套分路成束并做防水弯，导线束不得和箱体进出口直接接触。
七、电器装置选择
⒈配电箱、开关箱内电器设备必需可靠完好，不准使用破损、不合格电器。熔断器熔体应和用电设备容量相适应。
⒉总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；和漏电保护器（若漏电保护器同时含有过负荷和短路保护功效，则可不设分路熔断器或分路自动开关）。
⒊每台设备应有独立开关箱、实施一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。
⒋现场用电设备除做保护接零外，全部必需在设备负荷线首端处安装漏电保护器。
⒌购置漏电保护器必需是国家定点生产厂或经过相关部门正式认可产品。
⒍对新购置或搁置已久重新使用和使用30天以上漏电保护器应认真检验其特征，发觉问题立即修理或更换。
⒎使用于潮湿和腐蚀介质场所漏电保护器应采取防溅型产品。
⒏手动闸刀开关只许可用于控制照明电路和容量小于5.5kw动力电路作直接开启。容量大于5.5kw动力电路应采取自动开关电器或降压起动装置控制。
八、使用和维护
⒈全部开关箱门应配锁，专员负责，开关箱应标明用途所控设备。
⒉配箱、开关箱每个月检验维修一次，必需由专业电工进行。电工必需按要求穿戴好防护用具和使用绝缘工具。
⒊送电操作过程：总配电箱----分配电箱----开关箱；停电操作过程：开关箱----分配电箱----总配电箱（特殊情况除外）。
⒋施工现场停电一小时以上时，应切断电源，锁好开关箱。
⒌配电箱、开关箱内不得放置任何杂物，并应保持清洁。
⒍熔断器熔体（保险丝）更换时，严禁用不符合规格熔体或其它金属裸线替换。
九、照明
⒈在一个工作场所内，不得只装设局部照明。
⒉在正常湿度时，选择开启式照明器（通常灯具）。
⒊在潮湿或尤其潮湿场所，选择密闭型防水防尘照明器或配有防水灯头开启式照明器。
⒋对有爆炸和火灾危险场所，必需安装和危险场所等级相适应照明器。
⒌在振动较大场所，选择防振型照明器。
⒍照明器具和器材质量应合格，不得使用绝缘老化工破损器具和器材。
⒎在特殊场所照明应使用安全电压照明器，在潮湿和易触及带电体场所电压小于24V，在尤其潮湿场所和导电良好地面或金属器内工作照明灯电压不得大于12V。
⒏在单相及二相线路中零线和相线截面相同；在三相四线制线路中，当照明灯为白炽灯时，零线截面为相线二分之一，当照明灯具为气体放电灯或逐相切断三相照明电路中零线截面按最大负荷相电流选择。
⒐照明灯具金属外壳必需做保护零。单相照明回路开关箱（板）内必装设漏电保护器，实施左零右火制。
⒑室外灯具距地面不得低于3m，室内不低于2.5m。
⒒罗口灯头绝缘外壳不得有损伤和漏电，火线（相线）应接在中心触头上，零线接在罗口相连一端。
⒓暂设工程灯具宜采取拉线开关，拉线开关距地面2～3m，其它开关距地面高度为1.3m，和出入口水平距离为0.15～0.20m。严禁将插座和搬把开关靠近装设，严禁在床上装设开关。
⒔电器、灯具相线必需经开关控制，不得将相线直接引入灯具；
⒕不得把照明线路挂设在脚手架和无绝缘方法金属构件上，移动照明导线应采取电缆线，不宜采取其它软线。手持照明灯具应使用安全电压，照明零线严禁经过熔断器。
十、接地接零：
⒈在施工现场专用中心点直接接地电力线路中，必需采取接零保护系统。电器设备金属外壳必需和专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧零线引出。
⒉当施工现场和外电线路共用同一供电系统时，电气设备应依据当地要求做保护接零或做好保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。
⒊保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用，反复接地线应和保护零线相连接。
⒋保护零线使用铜线不少于10mm2 ，铝线不少于16mm2 ，和电气设备相连保护零线可用不少于mm2 绝缘多股铜线。
⒌保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。
⒍电力变压器或发电机工作接地电阻值不得大于4欧。
⒎保护零线除必需在配电室或总配电箱处作反复接地外，还必需在配电线路中间处和末端处做反复接地。反复接地电阻值小于10欧。
⒏不得用铝导体做接地体或地下接地线，垂直接地体不宜采取罗纹钢。
⒐垂直接地体应采取角铁、镀锌铁管、或圆钢、长度1.5～2.5m，露出地面10～15cm，接地线和垂直接地体连接应采取焊接或螺栓连接，严禁采取绑扎方法。
⒑施工现场全部用电设备，除做保护接零外，必需在设备负荷线首端处设置漏电保护装置。
十一、防 雷
⒈施工现场井架等设备若在相邻建筑物、构筑物防雷屏蔽范围以外，应安避雷装置。避雷针长度为1－2m，可用Φ16圆钢端部磨尖。
⒉避雷针保护范围按60°遮护角防护。
⒊本省范围井字架等机械高度超出20m周围无防护均应按装避雷针（接闪器）。

触电应急预案

在本工程临时用电中，因为电器设备、电缆反复移动，临时用电作业人员多、环境在不停改变，工地触电事故随时可能发生。所以本工地编制触电应急预案具体以下：
1、假设险情：假设工地用电人员因为误动作发生低压触电事故；电缆被砸断发生低压触电事故；塔吊吊物进入高压线危险区发生高压触电事故另有应急预案，本预案中不考虑。
2、应急准备
2.1. 成立应抢救援领导组：
组 长：唐立峰 电话：
副组长：罗文斌 电话：
刘军 电话：
组 员：李珉、张岳兵、陈芳、吴勇。
2.2 .抢救备用器材：
5m绝缘杆 1根
钢筋场地备用短路接地极两处，用φ50×1500钢筋打入地下1.5m，焊好接电线螺杆，拧上螺帽M12（不拧紧）。 备两根70mm2铝芯线各长 50m。
备一根φ20综绳长 30m。
备一根φ12尼龙绳长 30m（存项目部）。
抢救药箱2个
手电 6个（电工、抢险组、防护组、救护组、经理、副经理各1个）。
对讲机6部。
符合安全电工工具由电工自带。
2.3应急联络电话
市抢救中心：120
2.4. 本应急预案只能模拟演练，要求抢险组、救护组每一个同志熟知。
3、事故 险情内部快速通报
如遇触电事故时，在现场项目人员要立即用对讲机向项目经理汇报险情；在确保本身安全情况下，现场人员快速进行抢救触电者脱离电源。
项目经理立即率领抢救指挥组组员赶赴出事现场。抢救、救护、防护组组员携带着各自抢险工具，赶赴出事现场。
4.抢救组抵达出事地点，在项目经理指挥下分头进行工作。
4.1首先抢救组和项目经理一起查明险情：确定触电者电源是高压电还是低压电？触电电源是否被切断？是否还有发生触电可能和危险物？抢救组提出救护方案 ；项目经理主持约定抢救方案。对低压触电事故处理，采取边抢救边汇报处理方法。对高压触电事故采取边准备边汇报处理方法，项目经理向企业主管副总经理请示汇报同意后组织实施。
4.2. 防护组负责把出事地点周围作业人员疏散到安全地带，并进行警戒不准闲人靠近，对外注意礼貌用语。
4.3 抢救组电工负责快速使触电者脱离低压电气线路电源。其方法：
假如事故离电源开关较近，应立即切断电源开关；假如事故离电源开关太远，不即立即断开，救护人员可用干燥衣服、手套、绳索、木板、木棒等、绝缘杆等绝缘物作为工具，拉开触电者或挑开电源线使之脱离电源；假如触电者因抽筋而紧握电线，可用干燥木柄斧、胶把钳等工具切断电线；或用干木板、干胶木板等绝缘物插入触电者身下，以隔断电流。
4.4.脱离电源后救护。触电者脱离电源后，应尽可能在现场救护，先救后搬；搬运中也要注意触电者改变，按伤势轻重采取不一样救护方法：
如触电者呈一定昏迷状态，还未失去知觉，或触电时间较长，则应让她静卧，保持平静，再旁看护，并召请医生。
如触电者已失去知觉，但还有呼吸和心脏跳动，应使她舒适地静卧解开衣服，让她闻些氨水，或在她身上洒些冷水，摩擦全身，使她发烧。如天冷还要注意保温。同时，快速请医生诊治如发觉呼吸困难，或逐步衰弱，并有痉挛现象，则应立即进行人工氧合------即用人工方法，以起到恢复心脏跳动和人工呼吸相互配合作用。
如触电者呼吸、脉搏、心脏均已停止，也不能认为已经死亡必需立即进行人工氧合，进行紧抢救护。同时快速请医生抢救。
4.5.人工氧合基础内容和步骤
工人氧合是触电抢救行之有效科学方法。工人氧合包含人工呼吸和心脏挤压（即心脏按摩两种方法）。依据触电者具体情况，这两种方法可单独应用，也能够配合应用。
4.5.1.口对口（鼻）式人工呼吸法步骤：使触电者仰卧，头部尽可能后仰鼻孔朝天，下鄂尖部和前胸大致保持在一条水平线上；触电者颈部下方能够垫起，但不可在触电者头部下方垫枕头或其它物品，以免堵塞呼吸道。
使触电者鼻孔（或口）紧闭，救护人深吸一口气后紧靠触电者口（鼻）向内吹气，为时约２S。
吹气完成，立即离开触电者口（鼻），并松开触电者口（或鼻），让她自行呼气，为时３S。
4.5.2心脏挤压操作方法、步骤：假如触电者呼吸没停而心脏跳动停止了，则应进行心脏挤压。施行胸外挤压是使触电者仰卧在比较坚实地或地板上，仰卧姿势和口对口（鼻）人工呼吸姿势同。操作方法以下：
4.5.2.1救护者脆在触电者腰部一侧，或骑跪在她身上，两手相叠，手掌根部放在心窝稍高一点地方，即两乳头间略下一点，胸骨下三分之一处。
4.5.2.2掌根用力向下（脊背方向）挤压，压出心脏里面血液。对成人应压陷3～4cm。以每秒挤压一次，每分挤压60次为宜。
4.5.2.3挤压后，掌根快速全部放松，让触电者胸廓自动复原，血液充满心脏。放松时掌根无须完全离开胸廓。触电者如系儿童，只用一只手挤压，用力要轻部分，以免损伤胸骨，而且每分钟挤压100次。
应该指出，心脏跳动和呼吸相互联络，心脏跳动停止了，呼吸很快就会停止；呼吸停止了。心脏跳动也维持不了多久。一旦呼吸和心脏跳动全部停止了，则应该同时进行口对口（鼻）人工呼吸和胸外心脏挤压。假如现场仅一个人抢救，则两种方法交替进行，每吸气2～3次，再挤压10～15次。抢救过程中，假如触电者身上出现尸班或身体僵硬，经医生做出无法救活诊疗后方可停止人工氧合。
4.6 对特殊触电险情工地无法抢救时，工地只能经领导同意后向蚌埠市供电局调度室报警求救。请供电局抢险队处理，工地进行配合。
4.7救护组在抢救触电者恢复清醒情况下，联络救护
车，用担架将伤员抬到车上，送往医院继续救护。
4.8对发生触电事故电气线路设备，进行全方面检验和修复工作。
5、触电事故应急抢险完成后，项目经理立即召集现场责任人、安全员、机械员和相关班组全体同志进行事故调查，找出事故原因、责任人和制订预防再次发生类似整改方法，并对应急预案有效性进行评审、修订。
6、项目经理部向企业安质部书面汇报事故调查、处理意见。
