施工现场管理标准图集

中铁隧道集团四处房建企业
二〇一三年五月

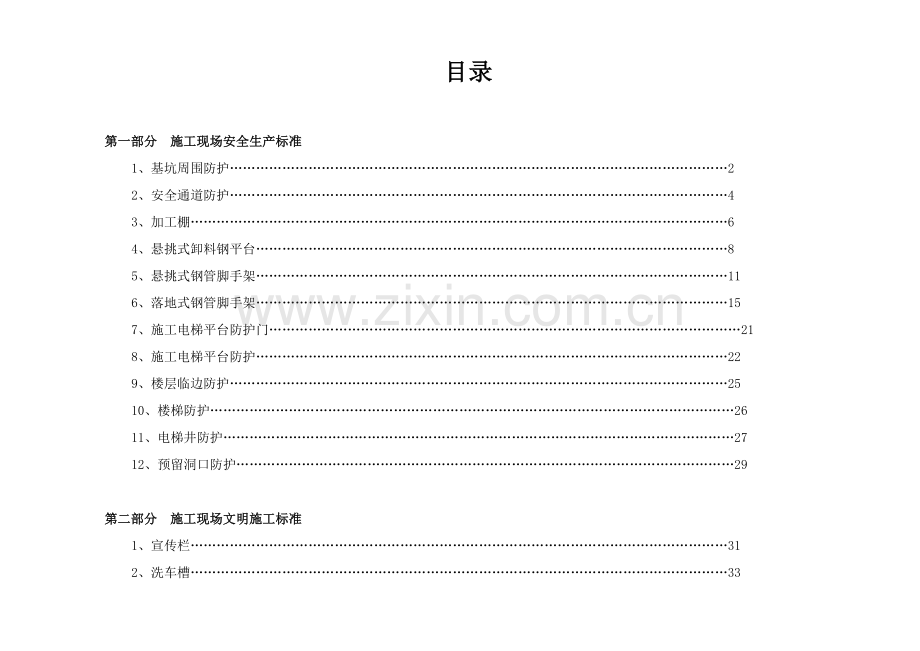

目录

第一部分 施工现场安全生产标准
1、基坑周围防护……………………………………………………………………………………………………2
2、安全通道防护……………………………………………………………………………………………………4
3、加工棚……………………………………………………………………………………………………………6
4、悬挑式卸料钢平台………………………………………………………………………………………………8
5、悬挑式钢管脚手架………………………………………………………………………………………………11
6、落地式钢管脚手架………………………………………………………………………………………………15
7、施工电梯平台防护门………………………………………………………………………………………………21
8、施工电梯平台防护………………………………………………………………………………………………22
9、楼层临边防护……………………………………………………………………………………………………25
10、楼梯防护…………………………………………………………………………………………………………26
11、电梯井防护………………………………………………………………………………………………………27
12、预留洞口防护……………………………………………………………………………………………………29

第二部分 施工现场文明施工标准
1、宣传栏……………………………………………………………………………………………………………31
2、洗车槽……………………………………………………………………………………………………………33
1、基坑周围防护

基坑周围防护正面图 基坑周围防护侧面图

说明：
1、开挖深度超出2m基坑周围必需搭设防护栏杆。防护栏杆采取Ф48钢管搭设，设置两道水平杆，上杆离地高度1.2m，下杆离地高度0.6m，全部水平杆控制伸出立杆外侧100mm；立杆间距小于2.0m，立杆打入地面以下深度0.5～0.7m，离坡边距离大于0.5m。
2、防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”安全警示标志，并设置夜间警示灯；防护栏杆下部砌筑180mm高120mm宽挡脚并抹灰。
3、防护栏杆水平杆、立杆和砖砌挡脚，必需刷黄黑相间警示油漆，栏杆为400mm相间，挡脚板为200mm相间且倾斜设置。

基坑周围防护示意图 基坑梯道示意图

4、基坑排水沟设置在防护栏杆外侧，采取有组织排水。
5、基坑内应设置供施工人员上下专用坡道或梯道，梯道和底面夹角不应大于60°；梯道应设扶手栏杆和挡脚板．做法如防护栏杆；梯道宽度不应小于1m；立杆打入地下大于500mm，视情况需要设置立杆抛撑；踏步采取双钢管，上可铺固定木板且设防滑条，步高不宜大于0.3m，步宽不宜小于0.3m。

2、安全通道防护

安全通道正面图 安全通道剖面图
说明：
1、在建工程地面入口处和建筑物可能坠落半径内通道上方，应设置安全通道防护棚。地面入口处防护棚长度应视建筑物高度而定，必需大于或等于坠落半径（建筑高度h=2～5m时，坠落半径R=3m；h=5～15m，R=4m；h=15～30m，R=5m；h>30m，R=6m）。
2、采取φ48钢管、扣件、密目安全网和木板搭设，钢管刷黄黑油漆，相间400mm。当通道架空设置时，除底部支撑必需稳固之外，必需在0.6m和1.2m位置设置两道防护栏杆。
3、安全通道防护棚采取双层防护，顶层铺脚手板，下层铺50×100mm木方@350，上钉18mm厚木胶合板。

安全通道搭设俯视图 安全通道侧立面图

4、安全通道防护棚两侧应设置八字撑，并满挂密目安全网,全部水平杆控制伸出立杆外侧100mm。
5、安全通道防护棚进口两侧应搭设钢管立柱（600×600mm），在安全通道防护棚进口处张挂安全警示标志牌和安全宣传口号；通道口须设置灭火器。
6、安全通道防护棚立杆应高出顶棚600mm以上，在顶棚超高部分两侧张挂密目安全网，安全网和踢脚板设置在立杆内侧。

3、加工棚
18#工字钢

钢管桁架

18#工字钢

18#工字钢

说明：
1、施工现场全部钢筋、木工加工场均需设置加工棚，当处于建筑物坠落半径以内或塔吊回转半径以内时，棚顶需要设置双层防护。
2、加工棚采取18#工字钢立柱，立柱纵向间距3m，横向间距6m，高3m，刷黄黑色油漆（相间400mm）；立柱基础采取C20素砼基础，预埋地脚螺栓。
3、顶棚为Ф48钢管加工梯形钢桁架。上弦杆先铺50mm厚木板再铺设压型彩钢板(蓝色)，下弦杆铺40×80mm木方@350，上钉18mm厚木胶合板。

4、加工棚顶面四面上、下弦杆间采取竹或木胶合板封闭，外挂安全警示口号。
5、加工棚内配电箱和开关箱底距地面高度均为1.2m，开关箱和所控制设备之间距离不宜超出3m。·
4、悬挑式卸料钢平台

吊环示意图

U型环预埋图

卸料平台侧面图 槽钢止滑示意图

卸料平台正立面图

卸料平台平面图
说明：
1、卸料平台制作、安装必需编制专题施工方案，并经设计计算后方可实施。
2、卸料平台采取16#槽钢焊接成主框架，上铺50×100mm木方，和12#槽钢次梁绑扎牢靠。
3、卸料平台必需和建筑结构有可靠连接，两侧应分别设置前后两道斜拉钢丝绳，锚固端预埋U型环。
4、卸料平台设置1.2m高防护栏杆，其主杆必需和悬挑主梁焊接固定，防护栏杆内侧挂胶合板，立杆、防护栏杆、胶合板均刷黄黑相间警示油漆。卸料平台显著处设置荷载限定标识牌。
5、钢丝绳绳夹必需和钢丝绳直径相适应。当钢丝绳公称直径小于等于18mm时，工作绳夹最少数量为3个。上紧绳夹，受载一、二次后，应作检验视情况深入拧紧。
6、必需使用索具套环境保护护钢丝绳弯折段。

5、悬挑式钢管脚手架

剖面图 示意图

悬挑钢梁楼面结构示意图 悬挑脚手架底层示意图

悬挑钢梁穿墙结构示意图

U型环预埋图 建筑结构转角处钢梁扇形部署图

警示带示意图

效果图 1-1剖面图 悬挑钢梁大样图

说明：（一次悬挑架体高度控制在20m内）
1、采取16#工字钢挑梁,外悬挑段长度1.3m，锚固长度1.7m（悬挑段长度1.25倍）。采取φ14（6×19）钢丝绳斜拉，锚固端预埋3个U型φ16圆钢压环，上层边梁顶预埋U型φ20圆钢拉环，悬挑架底层工字钢梁顶部、侧面铺18mm厚木胶合板全封闭。
2、外杆及悬挑工字钢刷黄油漆，剪刀撑刷黄黑油漆（相间400mm），警示带（踢脚板）刷黄黑相间油漆（图）随层间防护设置。

6、落地式钢管脚手架

说明：
1、架体基础垫层厚度≮100mm，立杆下垫50mm厚木枋。当脚手架搭设在永久性建筑结构混凝土基面时，立杆下垫板可依据情况不设置或垫200×200×18mm(厚)木胶合板。
2、脚手架四面设置排水沟，采取有组织排水。

高度24m以下外脚手架

横向斜撑示意图

高度24m以上外脚手架

剪刀撑搭设示意图

洞口拉结平面图 洞口拉结剖面图

墙体拉结平面图
墙体拉结剖面图

柱子拉结平面图 柱子拉结剖面图

预埋钢管拉结大样图

说明：
1、立杆、水平杆、横向斜撑为黄色，剪刀撑为黄黑色相间（每段长度为400mm）。
2、安全立网
安全网强度符合规范要求，且张挂平整，并保持整齐无破损。
3、安全警示带
1)沿外架四面，每隔3层或10m设置20cm高安全警示带（兼挡脚板）。
2)警示带安装于外架外立杆内侧,采取18mm厚木胶合板，刷黄黑相间油漆。

说明：
1、立杆对接扣件应交错部署，两根相邻立杆接头不应设置在同时内，同时内隔一根立杆两个相隔接头在高度方向错开距离不宜小于500 ㎜；各接头中心至主节点距离不宜大于步距1/3。
2、连墙件必需采取可承受拉力和压力结构。对高度24m 以上双排脚手架，应采取刚性连墙件和建筑物连接。连墙件设置按下表要求设置。开口型脚手架两端必需设置连墙件，连墙件垂直间距不应大于建筑物层高，而且不应大于4m。

3、每道剪刀撑宽度不应小于4 跨，且不应小于6m，斜杆和地面倾角应在45°～60°之间。高度在 24m 及以上双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m以下单、双排脚手架，均必需在外侧两端、转角及中间间隔不超出15m立面上，各设置一道剪刀撑，并应由底至顶连续设置。剪刀撑斜杆接长必需采取搭接，搭接长度大于1m。
4、横向斜撑。横向斜撑应在同一节间，由底至顶层呈之字型连续部署；高度在24m 以下封闭型双排脚手架可不设横向斜撑，高度在24m 以上封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6 跨距设置一道；开口型双排脚手架两端均必需设置横向斜撑。
5、脚手板应铺设严密、牢靠、平稳，脚手板两端用10～14#铁丝固定牢靠。脚手板下用安全网双层兜底。施工层以下每隔10 米用安全网封闭。

7、施工电梯平台防护门

说明：
1、施工电梯平台出口安装1800mm 高对开式防护门。防护门可采取角钢和钢网焊接而成。门下沿距平台不应超出100mm。
2、防护门朝向梯笼一侧设置门闩。
3、防护门朝向梯笼一面正中设置中铁标识，白色。

8、施工电梯平台防护

说明：
1、首层梯笼周围2.5 米范围内应设置防护栏杆，防护栏杆刷黄黑相间警戒色。电梯首层入口搭设安全通道防护棚。
2、施工电梯楼层运料平台应自成一体，单独搭设架体和外架完全分开，并和结构进行可靠有效连接。施工电梯平台脚手架两侧应设置之字斜撑，每层平台两侧均应设置2道防护栏杆，高1200mm，底部设置200mm高18mm厚木胶合板挡脚板。挡脚板和防护栏杆均刷黄黑相间警示油漆，间距40cm，立杆内侧满挂密目安全网。全部水平杆控制伸出立杆外侧100mm。
3、施工电梯平台脚手架每层楼应设置连墙杆和八字撑，并严格根据施工方案要求采取卸荷方法。
4、平台边至吊笼之间净距≤100mm。

9、楼层临边防护

说明：
1、楼层临边防护栏杆采取φ48钢管搭设，水平杆设置两道，立杆间距小于mm。
2、立杆和建筑物必需有牢靠连接。有结构柱处采取钢管抱箍方法拉结，其它部位采取冲击钻钻孔，打入1φ18钢筋，外露150mm，和立杆焊接，也可利用原有外架连墙杆预埋短钢管和立杆用旋转扣件连接。
3、防护栏杆水平杆、立杆，必需刷间距为400mm黄黑相间警示油漆。全部水平杆控制伸出立杆外侧100mm。
4、下边缘至楼板或底面低于80cm窗台等竖向洞口，如侧边落差大于2m时，需加设1200mm高防护拉杆。

10、楼梯防护

说明：
1、楼梯及休息平台临边采取φ48钢管搭设防护栏杆，水平杆二道。
2、防护栏杆水平杆、立杆必需刷间距为400mm黄黑相间警示油漆，全部水平杆控制伸出立杆外侧100mm；
3、楼梯间必需设置照明，采取36V低压供电，并设置灯罩。

11、电梯井防护

说明：
1、电梯井门洞安装1600mm高立开式钢筋防护门，钢筋直径为φ14～φ16。防护门在上杆处固定，门采取上下翻转方法开启、关闭。防护门外侧张挂“当心坠落”安全警示标志牌。
2、底部安装200mm高、1mm厚钢板,刷黄黑相间警示油漆间距400mm。
3、电梯井井道内搭设满堂操作架，架体步距≤1800mm，电梯井内首层和首层以上每隔2层（不超出10m）设置一道水平安全网，安全网应封闭严密。施工层应采取硬防护（满铺跳板）铺设。

12、预留洞口防护

俯视图 后浇带洞口防护示意图

说明：（边长＜1500mm水平洞口防护）
1、采取洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面和地面之间缝隙也用18mm厚木胶合板封严，表面刷黄黑相间警戒色和红色“严禁挪移”字样。
2、对于混凝土后浇带洞口，利用预留钢筋组成防护网，在其上满铺胶合板，表面刷黄黑相间警戒色。

（主体结构施工阶段）

（安装及装修施工阶段）

说明：（边长≥1500mm水平洞口防护）
1、洞口周围设置交圈φ48钢管防护栏杆，立杆间距小于1800mm，防护栏杆水平杆、立杆均刷间距为400mm黄黑相间警示油漆，防护栏杆外立面处悬挂“当心坠落”警示标志。
2、主体结构施工阶段，洞口采取木模板和木枋封闭；安装及装修阶段，洞口采取水平安全网封闭。
1、宣传栏

说明：
1．材料：框架材料可选择不锈钢材。阅报栏后方夹板改用透明材料，便于阅览报纸。
2．规格：每架三栏，各栏内容设统一蓝色边框，尺寸均为800mm宽×1200mm高。
3．安装：框架立杆埋深大于800mm，于项目大门内主干道两侧或一侧部署，从大门方向开始分别为：企业介绍+项目介绍+项目阶段照片、企业质量环境安全方针+项目质量环境安全目标+项目事务公告栏、安全学习+质量学习+安全计时、质量安全奖罚+阅报栏+阅报栏，三栏一组。

2、洗车槽

洗车槽做法一 洗车槽做法二

1-1剖面 做法一效果图

2-2剖面

说明：
1、施工现场大门处必需设置洗车槽。
2、洗车槽依据场地在做法1、2中任选1种。
