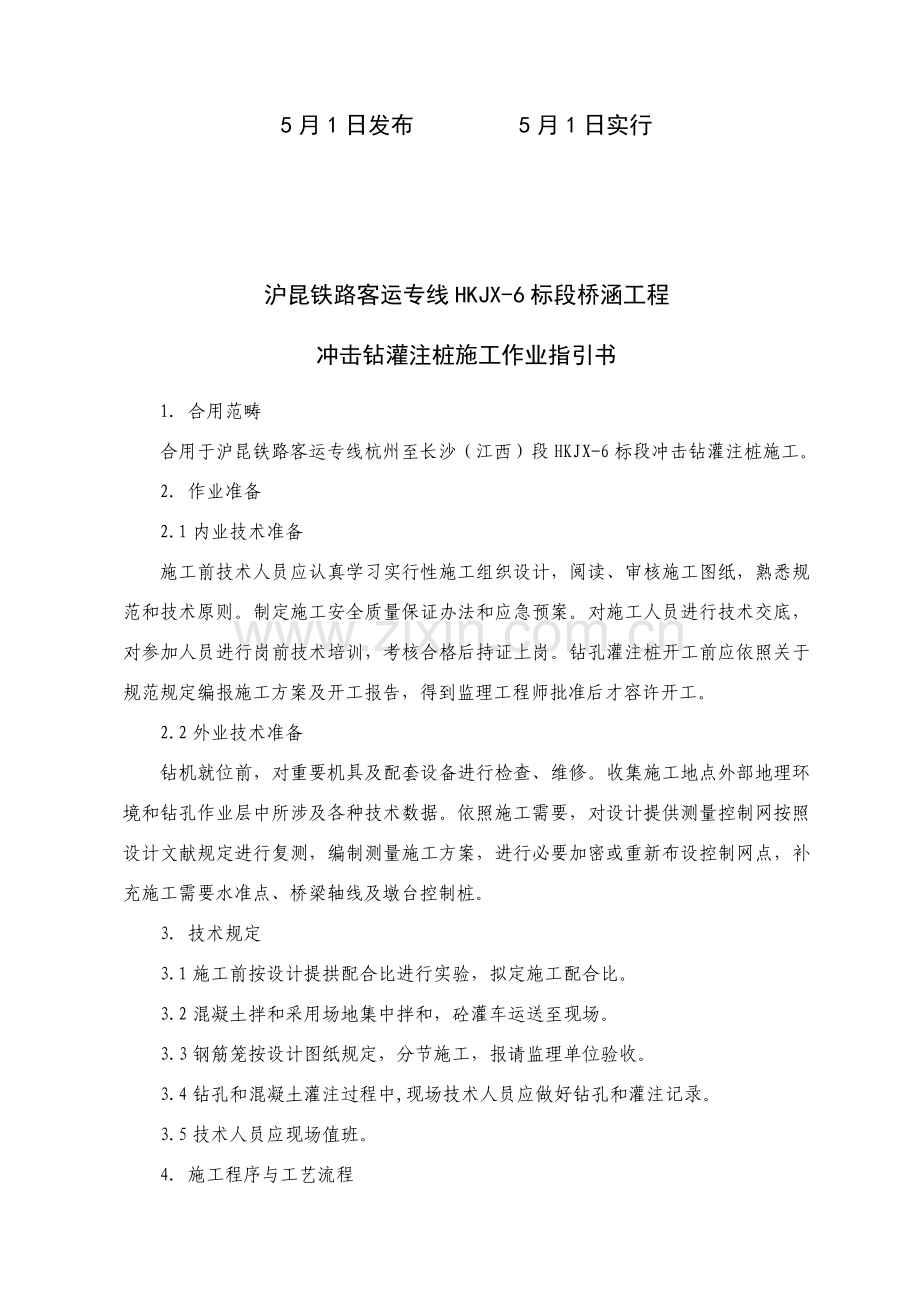

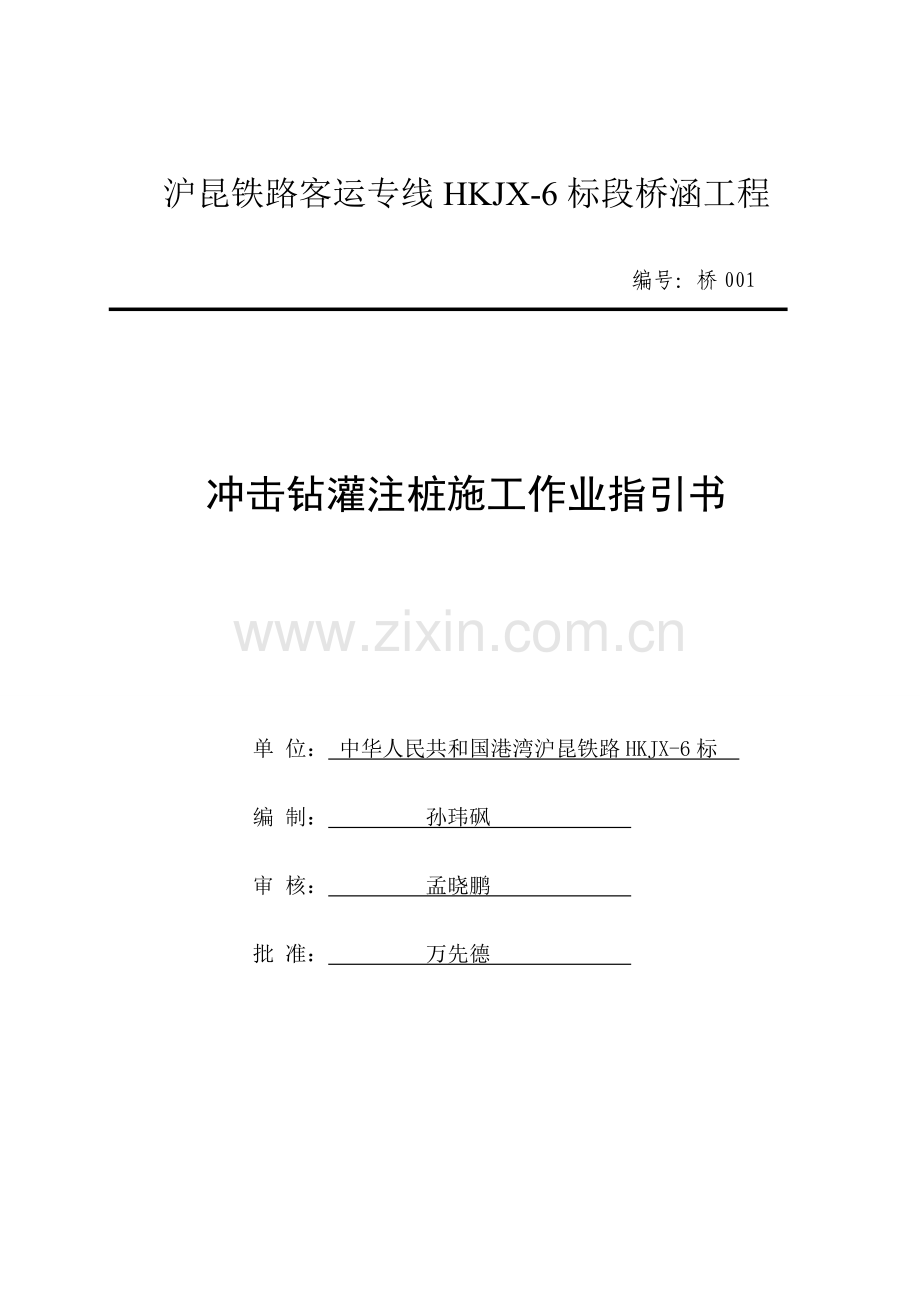

沪昆铁路客运专线HKJX-6标段桥涵工程 编号：桥001 冲击钻灌注桩施工作业指引书 单 位： 中华人民共和国港湾沪昆铁路HKJX-6标 编 制： 孙玮砜 审 核： 孟晓鹏 批 准： 万先德 5月1日发布 5月1日实行沪昆铁路客运专线HKJX-6标段桥涵工程冲击钻灌注桩施工作业指引书1. 合用范畴合用于沪昆铁路客运专线杭州至长沙（江西）段HKJX-6标段冲击钻灌注桩施工。2. 作业准备2.1内业技术准备施工前技术人员应认真学习实行性施工组织设计，阅读、审核施工图纸，熟悉规范和技术原则。制定施工安全质量保证办法和应急预案。对施工人员进行技术交底，对参加人员进行岗前技术培训，考核合格后持证上岗。钻孔灌注桩开工前应依照关于规范规定编报施工方案及开工报告，得到监理工程师批准后才容许开工。2.2外业技术准备钻机就位前，对重要机具及配套设备进行检查、维修。收集施工地点外部地理环境和钻孔作业层中所涉及各种技术数据。依照施工需要，对设计提供测量控制网按照设计文献规定进行复测，编制测量施工方案，进行必要加密或重新布设控制网点，补充施工需要水准点、桥梁轴线及墩台控制桩。3. 技术规定3.1施工前按设计提拱配合比进行实验，拟定施工配合比。3.2混凝土拌和采用场地集中拌和，砼灌车运送至现场。3.3钢筋笼按设计图纸规定，分节施工，报请监理单位验收。3.4钻孔和混凝土灌注过程中,现场技术人员应做好钻孔和灌注记录。3.5技术人员应现场值班。4. 施工程序与工艺流程4.1施工程序施工准备测量定位埋设钢护筒配制泥浆安装钻机钻进终孔清孔钢筋笼制作与安装安装导管二次清孔灌注水下混凝土4.2工艺流程冲击钻灌注桩施工工艺流程框图平整场地测定孔位埋设护筒钻机就位钻 进制作护筒加工钻头中间检查终 孔清 孔测 孔挖泥浆池、沉淀池泥 浆 制 备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度测孔深、孔径、填表格监理工程师签字承认凿桩头安放钢筋笼安放导管二次清孔灌注混凝土填表、监理工程师签字承认检查泥浆比重及沉渣厚度制作混凝土试件，测量混凝土面高度和导管埋深深度清理、检查钢筋笼制作桩基检测符合规定不符合规定注清水、换泥浆、测比重5施工规定5.1施工准备 5.1.1钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台。5.1.2当位于深水时，可插打暂时桩搭设固定工作平台，在钻孔平台上拼装钢护筒导向架，采用起吊设备插打水中墩钢护筒。工作平台必要结实稳定，能承受施工作业时所有静、活荷载，同步还应考虑施工设备能安全进、出场。5.1.3采用整套冲击钻机设备，不应使用双筒卷扬机构成简易钻具。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已灌溉砼强度,应侍邻孔砼抗压强度达到2.5MPa后方可开钻。5.2施工工艺5.2.1测量定位平整场地后，依照设计桩位，准拟定出钻孔中心位置。并做好十字型护桩，以备钻孔及钢筋笼定位时对桩位进行检查。5.2.2埋设钢护筒水中墩钢护筒在钻孔平台上拼装钢护筒导向架，测量放线定桩位对接钢护筒整体起吊钢护筒入水调节护筒倾斜度及位置缓慢入床至稳定安装震动打桩锤振动下沉安装钻机开始水上钻孔桩施工在钢护筒振动下沉过程中要精准定位、跟踪监测、调节，满足规范规定，保证钻孔桩施工顺利进行。钢护筒采用厚度为412mmA3钢板卷制，护筒内径应比桩直径大40cm。钢护筒在车间分节制造，在平台对接后整体下沉，下沉中随时用木楔在导向与护筒架之间调节偏差，护筒底口规定到达卵石层顶面。护筒顶口宜高出施工水位或地下水位2.0m。浅滩地和陆地钻孔桩钢护筒对河滩内桩位施工前应筑岛，岛高度应高出施工地面0.5m。钢护筒采用厚度为412mmA3钢板卷制，内径比桩径应不不大于40cm。护筒埋置深度符合下列规定：黏性土不不大于1m，砂类土不不大于2m。当表层土松软时将护筒埋置到较坚硬密实土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不不不大于5cm，倾斜度不不不大于1%。水中筑岛，护筒宜埋入河床面如下1m。5.2.3配制泥浆开挖泥浆池，选取和备足良好造浆粘土或膨润土，造浆量为2倍桩混凝土体积，泥浆比重可依照钻进不同地层及时进行调节。泥浆性能指标如下：泥浆比重：使用管形钻头钻孔时，入池泥浆比重可为1.11.3；使用实心钻头钻孔时，当为黏土、粉土时，孔底泥浆比重不适当不不大于1.3，当为大漂石、卵石层时，孔底泥浆比重不适当不不大于1.4，当为岩石时，孔底泥浆比重不适当不不大于1.2。粘度：普通地层1824，松散易坍地层2230s。含砂率：新制泥浆不不不大于4%。胶体率：不不大于95%。PH值：应不不大于6.5。5.2.4钻孔安装钻机钻孔平台搭设好后，将钻机移至桩位，用钢枕作机座，使底座平稳，钻机底座用倒链滑车交叉对称拉紧，保证在钻进和运营中不产生位移和沉陷，钻架和钻杆要竖直，钻头、钻杆和钻径中心在一铅垂线上，其最大偏差不得不不大于50mm，以保证孔位对的，钻孔顺直。将钻机底盘调成水平状态并稳定，开机试钻。小心使钻头对准设计中心，盖上封口板，试转数圈，监控钻杆垂直度，使钻机顶部起吊滑轮、转盘中心和桩孔中心三者在同一垂线上。钻架暂时移开时，应作好标志，以保证复位后精确位置，必要时应重新对位。钻机摆放位置要结合平台受力支承状况，合理布置，开钻顺序要统一安排，避免干扰。在碎石类土，岩层中宜采用十字型钻头，在黏性土、砂类土中宜用管型钻具。钻进柱桩采用冲击钻钻孔。钻孔时开孔进入护筒底口段，向护筒内倒入小片石夹黏土混合物（比值约1:1）用小冲程冲击，施工中应注意保持重锤导向作用，保证成孔垂直度。钻孔作业要持续，同样也应经常对钻孔泥浆抽检实验，不符合规定及时调节。其目使护筒至粉砂层之间形成圆顺、坚实过渡段，进入卵石层后加入大比重（=1.3）高质量泥浆和少量水泥。采用重锤导向冲击法钻孔，使卵石层形成坚硬孔壁，防止塌孔现象，直至设计高程。冲击法造孔时，应采用小冲程开孔，使初成孔坚实、顺直、圆顺，能起到导向作用，并防止孔口坍塌。钻进深度超过钻头全高加冲程后，方可进行正常冲击。坚硬漂、卵石层岩层应采用中、大冲程，松散地层应采用中、小冲程。冲击钻孔，为防止冲击振动使邻孔孔壁坍塌或影响邻孔已浇筑混凝土凝固，应待邻孔混凝土浇筑完毕，并达到2.5MPa抗压强度后方可开钻。钻进时应有备用钻头，轮替使用，钻头直径磨耗超过1.5cm时，应及时更换修补。在砂类土或软土层钻进时，易坍孔。宜选用平底钻锥、控制进尺、轻压、低挡慢速、大泵量、稠泥浆钻进。泥浆补充与净化：开始前应调制足够数量泥浆，钻进过程中，如泥浆有损耗、漏失，应予补充。并应按泥浆检查规定，准时检查泥浆指标，遇土层变化应增长检查次数，并恰当调节泥浆指标。每钻进2m或地层变化处，应在泥浆槽中捞取钻渣样品，查明土质并记录，及时排除钻渣并置换泥浆，使钻锥经常钻进新鲜地层。同步注意土层变化，在岩、土层变化处均应捞取渣样，判明土层并记入登记表中以便与地质剖面图核对。终孔当钻孔达到设计标高孔位后，对孔深、孔径、孔位和孔形、倾斜度、孔底地质状况进行检查，然后填写终孔记录，并及时告知监理工程师到现场检查验收。合格后方准进入下一道工序。孔深、孔径、倾斜度等符合下列规定：孔深不不大于设计孔深，并进入设计土层；孔径不不大于设计孔径；倾斜度不大于1%孔深；孔位偏差50mm。清孔冲击钻普通采用抽渣法清孔，孔底沉渣厚度应满足设计规定，在设计无规定期，柱桩孔底沉渣厚度不不不大于5cm，摩擦桩孔底沉渣厚度不不不大于10 cm。5.2.5 岩溶地区解决办法在岩溶地区采用冲击成孔灌注桩基本，不但可以有效克服不良地质现象，提高地基基本承载力，并且解决了覆盖型岩溶区施工降水对周边建筑物及环境影响问题。 在岩溶地区成桩宜选用冲击钻机，控制冲能在2.5t5.0t.m为宜。冲能过小对孔壁岩隙和孔壁周边溶洞槽挤压能力小，孔壁不够密实易于渗漏。同步冲能小破碎能力小，钻孔速度进尺慢。但冲能过大通过顶板速度快，易于卡钻，同步所成孔径较设计大得多。冲孔施工时，因溶洞、土洞存在，最需要解决核心技术问题就是如何保证成孔过程中不漏浆，或者产生漏浆但不发生坍孔，保护桩孔，保障施工人员及冲机安全，保证桩孔顺利成孔。冲孔施工时有效办法是做好防止工作，防止坍塌事故发生。在成孔过程中，采用了下列解决溶洞、土洞技术办法： 由于岩溶地区地质状况异常复杂，虽逐桩钻探，亦难以保证全面摸清地质状况，因而每个桩位钻机就位前，铺设2对共4根（必要时3对6根）各14 m长钢板桩（也可以采用其他钢构造），对钻机底座进行支垫加固，以有效防止坍孔时钻机下沉和倾斜。 埋设恰当深度护筒，并与上述钢板桩进行焊接联结。溶洞解决以做好准备工作为主，钻孔前在场地内准备大量片石、袋装粘土及恰当数量袋装水泥，设立了2个大容量泥浆池，同步配备不少于4台D220型泥浆泵作为备用，保证一旦桩孔浮现漏浆，可以立即进行补浆。进行超前钻。对于地质资料显示存在溶洞或土洞桩位以及经分析也许存在溶洞桩孔，特别是半填充或无填充物溶洞，采用小钻头进行正循环超前钻，钻穿溶洞、土洞顶板直至终孔标高，补充优质泥浆以及用锯末和粘塑土加水拌成软塑状混合物，使其填满溶洞，观测24 h后，如状况正常，再正式开始钻孔或冲孔。冲孔至离溶洞顶板1m左右时，加大泥浆比重，选用小冲程进尺，逐渐将顶板击穿，防止卡钻。同步在击穿顶板之前，安排专人密切观测孔内泥浆面变化，发现漏浆时应立即提锤、补泥浆，抛填片石、袋装粘土混合料，等泥浆面不再下降并稳定后，采用小冲程冲锤轻打挤压形成泥石孔壁成孔。若桩孔仍继续漏浆，则改抛片石、袋装粘土、袋装水泥混合料，采用小冲程冲锤轻打，漫慢将片石、袋装粘土、水泥挤压到溶洞中，堵塞溶洞通道，如此重复操作，直到不再漏浆为止，转入小冲程冲孔固壁成孔，顺利穿越溶洞。冲锤击穿溶洞顶板后，无论与否漏浆，无论溶洞本来与否空溶洞或半填充或溶洞内填充物为软弱粘性土或淤泥，进入溶洞后均应向孔内投入片石、袋装粘土，填超过溶洞顶面 2.53. 0 m，然后用小冲程冲锤办法冲击投下混合物，不取渣，使其挤入裂隙、溶洞内，如此重复操作，多次堵塞溶洞通道固壁，大大减少灌桩时混凝土扩散流失量，取代填灌低标号C15素混凝土老式解决办法，减少溶洞解决费用。冲锤冲破溶洞时，冲锤也许会滑入溶洞中，提锤时易被溶洞顶板岩石卡住而导致埋锤。施工时禁止在溶洞范畴内打松锤，应绷紧钢丝绳，采用小冲程进行低打紧击。一旦发现漏浆或异常状况，立即提锤到孔口，然后采用其他办法。穿越溶洞时，同步要密切注意钢丝绳状况，以便判断与否斜孔，若浮现斜孔必要及时进行修孔解决，岩溶水普通呈酸性，在成孔过程中，岩溶水一旦进入泥浆，泥浆呈酸性而导致发生沉淀，这时应投入小苏打进行中和，以免孔壁坍塌。冲击成孔过程中，泥浆浓度检测应随处层变化而变化，严格按规范规定施工。5.2.6 钢筋笼制作、安装钢筋笼制作钢筋笼在钢筋加工车间分段制作，或现场制作，以定尺钢筋长度为宜。主筋在制作前必要整直，没有局部弯折。主筋普通应尽量用整根钢筋，分段后钢筋接头应互相错开，保证同一截面内接头数目不超过主筋总数50%，接头错开间距不不大于35d（d为钢筋直径），且不得不大于50cm。为了保证钢筋笼顺直以利于安装，每节钢筋笼制作完毕之后，在其两端搭接焊缝中心处作出垂直于钢筋笼轴线截面，并在钢筋上作出明显标记，钢筋笼逐节下放焊接时，使上下二节标记互相重叠。钢筋笼焊接、绑扎必要牢固，应保证焊缝长度和饱满度。桩身钢筋笼分段制作完后，吊运至现场边下放边连接。分段制作时采用搭接焊，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致，接头长度单面焊不不大于10d，双面焊不应不大于5d。焊缝规定清除焊渣、焊缝饱满。加强箍筋与主筋连接所有焊接。钢筋骨架保护层厚度可用焊接耳筋或混凝土旋转垫块。钢筋笼制作容许偏差。钢筋笼制作容许偏差序号项 目容许偏差（mm）1钢筋骨架在承台底如下长度1002钢筋骨架直径103主钢筋间距0.5d4加强筋间距205箍筋间距或螺旋筋间距206钢筋骨架垂直度骨架长度1%钢筋笼安装钢筋笼顶端应依照孔顶标高设立吊筋。起吊时，吊点应拴牢并布置于直径方向，起吊过程中必要防止钢筋笼变形，使钢筋笼吊起后呈自然铅直状态。钢筋笼接长时，两钢筋笼必要保持垂直和对位良好。吊入钢筋笼时对准孔位轻放、慢放。若遇阻碍，随起随落和正反旋转使之下放。不高起猛落，强行下放，以防碰坏孔壁而引起塌孔。下放过程中，时刻注意观测孔内水位状况，如发现异常现象，立即停放，检查与否坍孔。钢筋笼下放至标高后，要检查钢筋笼与否中心偏位，使之满足规范规定，并用4根16钢筋将其与钢护筒焊接，或与灌注平台连成一体，以防止钢筋笼在混凝土灌注过程中下沉或上浮。5.2.7 砼灌注安装导管导管使用前应组装编号，依照孔深计算导管长度及节数，导管应顺直并进行水密实验，确认导管不漏水及拆接状况良好才干下入孔中。用吊机辅助下导管，下放导管时小心操作，避免挂碰钢筋笼，并做好记录。二次清孔孔底沉渣厚度应满足设计规定，在设计无规定期，柱桩孔底客运专线应不不不大于5cm，摩擦桩孔底沉渣厚度应不不不大于10 cm。二次清孔普通采用抽渣法进行清孔。二次清孔完毕，将导管轻轻下放究竟，然后再往上提高2540cm，与导管理论长度进行比较，吻合之后，将导管固定在灌注平台孔座上。灌注混凝土前检测孔底沉渣厚度及泥浆指标，直至达到设计和规范规定再拆除封头，接上混凝土初灌漏斗，检查孔底沉渣厚度，符合规范规定后，开始灌注混凝土灌注水下混凝土计算和控制首批封底混凝土数量，下落时有一定冲击能量，能把泥浆从导管中排出，并能把导管下口埋入混凝土1m-3 m深，当桩身较长时，导管埋入混凝土中深度可恰当放大。足够冲击能量可以把桩底沉渣尽量地冲开，是控制桩底沉渣，减少工后沉降重要环节。桩基混凝土采用罐车运送配合导管灌注，导管直径为25-30cm。在灌注过程中，导管埋置深度应控制在26m。同步应经常测探孔内混凝土面位置，即时调节导管埋深。混凝土灌注过程中应严格控制水灰比、灌注数量，以防止导管进水。箭球、拨栓或开阀，将首批混凝土灌入孔底后，及时测探孔内混凝土面高度，计算出导管内埋置深度，如符合规定，即可正常灌注。如发现导管内大量进水，表白浮现灌注事故，应查明因素及时解决。 灌注开始后，应紧凑持续地进行，半途不得停歇。在灌注过程中，应防止混凝土拌和物从漏斗顶溢出或从漏斗外掉入孔底，使泥浆内具有水泥而变稠凝结，致使测探不精确。灌注过程中，应注意观测管内混凝土下降和孔内水位升降状况，及时测量孔内混凝土面高度，对的指挥导管提高和拆除。导管提高时应保持轴线竖直和位置居中，逐渐提高。如导管法兰卡挂钢筋骨架，可转动导管，使其脱开钢筋骨架后，再移到钻孔中心。当导管提高到法兰接头露孔口以上有一定高度，可拆除1节或2节导管（视每节导管长度和工作平台距孔口高度面定）。此时，暂停灌注，先取走漏斗，重新系牢井口导管，并挂上升降设备，然后松动导管接头螺栓或迅速接头，同步降起吊导管用吊钩挂上待拆导管上端吊环，待螺栓所有拆除或迅速接头拆除后，吊起待拆导管，徐徐放在地上，然后将漏斗重新插入井口导管内，校正好位置，继续灌注。拆除导管动作要快，每根桩浇筑时间宜控制在8小时内完毕。要防止螺栓、橡胶垫和工具等掉入孔中。要注意安全。已拆下管节要及时清洗干净，堆放整洁。在灌注过程中，当导管内混凝土不满，具有空气时，后续混凝土要徐徐灌入，不可整斗地灌入漏斗和导管，以免在导管内形成高压气囊，挤出管节间橡皮垫，而使导管漏水。当混凝土面升到钢筋骨架下端时，为防钢筋骨架被混凝土顶托上升，可采用如下办法：a.尽量缩短混凝土总灌注时间，防止顶层混凝土进入钢筋骨架时混凝土流动性过小。b.当混凝土面接近和初进入钢筋骨架时，应使导管底口处在钢筋笼底口3m如下和1m以上处，并慢慢灌注混凝土，以减小混凝土从导管底口出来后向上冲击力；c.当孔内混凝土进入钢筋骨架4m5m后来，恰当提高导管，减小导管埋置长度，以增长骨架在导管口如下埋置深度，从而增长混凝土对钢筋骨架握裹力。为保证桩顶质量，在桩顶设计标高以上应加灌0.5m 1.0m，以便灌注接受后将此段混凝土清除。混凝土灌注到接近设计标高时，要计算还需要混凝土数量（计算时应将导管内及混凝土输送泵内混凝土数量预计在内），告知拌和站按需要数拌制，以免导致挥霍。在灌注将近结束时,由于导管内混凝土柱高减小,超压力减少,而导管外泥浆及所含渣土稠度增长,相对密度增大。如在这种状况下浮现混凝土顶升困难时,可在孔内加水稀释泥浆，并掏出某些沉淀土，使灌注工作顺利进行。在拔出最后一段长导管时，拔管速度要慢，以防止桩顶沉淀泥浆挤入导管下形成泥心。在灌注混凝土时，每根桩应至少留取两组试件，桩长20m以上者不少于3组；桩径大、浇筑时间很长时，不少于4组。如换工作时，每工作班都应制取试件。试件应施加原则养护，强度测试后应填实验报告表。强度不合规定期，应及时提出报告，采用补救办法。关于混凝土灌注状况，含灌注时间、混凝土面深度、导管埋深、导管拆除以及发生异常现象等，应指定专人进行记录。6劳动组织6.1劳动组织模式：采用架子队组织模式。6.2工点实行三班作业制。施工人员应结合工前拟定施工方案、机械、人员组合、工期规定进行合理配备。表6.1 每台钻机施工人员配备表序号岗 位人数备注1技术员12专兼职安全员13工班长14钻机操作兼施工记录人员3按每班3台钻机考虑5质检、测量及实验人员56机械工、普工10157材料规定水泥：采用42.5 普通硅酸盐水泥。细骨料：级配合理、质地均匀结实、吸水率低、空隙率小天然河砂。细度模数为2.63.0 中砂。粗骨料：级配合理、粒形良好、质地均匀结实、线胀系数小干净碎石。其压碎值不大于10%，吸水率不大于2%。采用525mm 持续级配。水：应用自来水或不具有害物质干净水。外加剂：外加剂量应当由实验拟定。钢筋：钢筋级别、直径必要符合设计规定，有出厂证明书及复试报告。8设备机具配备 8.1重要机具设备配备表（每根桩）序号设备名称单位数量备注1冲击钻台12吊车台13发电机台14泥浆泵台25导管与灌注平台套16清水泵台17修理设备套19质量控制及检查9.1质量控制冲击钻灌注桩施工要点重要为如下十个方面：9.1.1护筒内径、倾斜度、埋置深度以及与原地面或水位线高差控制；9.1.2泥浆原料选用；9.1.3泥浆性能指标控制；9.1.4钻头、钻杆、护筒中心、桩中心在一条铅垂线上；9.1.5孔深、孔径、倾斜度检查。9.1.6钢筋尺寸、焊接状况及混凝土施工配合比；9.1.7混凝土灌溉前，孔底沉渣厚度检查；9.1.8首批封底混凝土数量；9.1.9导管埋入混凝土深度；9.1.10每批浇筑砼数量、水灰比。9.2质量检查钻孔作业应分班持续进行，填写钻孔施工记录，交接班时应交待钻进状况及下一班应注意事项。应经常对钻孔泥浆及钻机对位进行检测，不符合规定期，应及时改正。应经常注意地层变化，在地层变化处应捞取样渣保存。工班在作业时，按照下列原则进行质量控制；每道工序完毕后，技术人员按照下列规定进行检查。桥梁钻孔桩检查原则序号质量控制项 目质量原则和规定施工单位检查办法监理检查办法1测量放样桩位放样误差5mm全站仪测量检查测量资料2防护桩引出十字护桩并保护好，规定中心偏差5mm挂线、吊垂线、尺量尺量3护筒埋设护筒严密不漏水，回填密实，埋深满足施工规定，顶面位置50mm；倾斜度1%；孔内水位宜高于护筒底脚0.5m以上。观测、挂线、吊垂球、尺量观测4钻机就位有防止钻机下沉和位移办法，对中误差10mm；钻头直径满足成孔孔径规定观测、水准仪抄平、尺量尺量5开钻、钻进泥浆指标依照钻孔机具和地质条件拟定。针对卵石层状况，新制泥浆比重指标控制在1.251.3为宜，钻孔过程中做好钻孔记录，进入岩层或卵石层技术干部现场核算泥浆指标测试、抽渣取样，尺量巡逻6终孔检查孔深设计孔深、孔径设计桩径、倾斜度1%检查钻孔记录、测绳量测与外钻杆总长相校核、用等桩径检孔器全深检查所有见证7钢筋笼加工单面焊10d；双面焊5d；焊缝厚度0.3d，并不得不大于4mm；焊缝宽度0.7d，并不得不大于8mm；焊渣敲净。主筋间距：0.5d；箍筋间距：20mm观测和尺量，受力钢筋尺量两端、中间各1处；箍筋间距尺量持续3处尺量观测和尺量8钢筋笼入孔及焊接单面焊10d；双面焊5d；焊缝厚度0.3d，并不得不大于4mm；焊缝宽度0.7d，并不得不大于8mm；焊渣敲净。声测管接头严密不漏水，绑扎牢固，间距均匀；保护层误差-510mm；接头箍筋绑扎满足设计和验标规定；控制吊筋位置和长度来控制笼顶标高和位置，钢筋笼平面位置偏差10mm；底面高程偏差：10mm观测和尺量见证检查、隐蔽工程验收9下导管导管接头牢固，严密不漏水；控制导管长度和导管节数，导管下口距孔底控制在50cm左右观测、尺量检查施工单位原始记录10二次清孔泥浆指标1.15，含砂率2%，黏度1720s，孔深设计桩长；沉渣厚度：柱桩客运专线5cm、摩擦桩客运专线20 cm泥浆指标测试仪，测绳量测见证检测11混凝土浇筑混凝土坍落度控制在1822cm，保证首罐混凝土导管埋深1-3m，控制拨管长度，导管埋深控制在26m；在灌注过程中，混凝土持续浇注，每根桩灌注时间宜在混凝土初凝时间内完毕，混凝土浇注高度高出设计桩顶客运专线至少1m坍落度筒、测绳量测和混凝土反算相校核，做好灌桩记录旁站监理12混凝土强度设计强度1.15 倍原则养护试件抗压实验见证检测13桩身完整性类桩100% 所有检测所有见证检测14桩底注浆符合设计规定，设计无规定期不注浆全过程自控旁站监理桥梁深水钻孔桩检查原则序号质量控制项 目质量原则和规定施工单位检查办法监理检查办法1安装水上作业平台要有足够稳定性和抗倾覆能力，满足施工规定进行设计并力学计算检查设计和检算资料2插打钢护筒要有足够高度导向设备，控制护筒位置，插入河床面如下至少是1.0m，顶部高出最高水位至少1.5m，护筒内、外水位高差不适当超过0.5m，容许误差：顶面位置50mm；倾斜度1%观测、全站仪测量、挂线、吊垂球、尺量见证测量检查3钻机就位有防止钻机下沉和位移办法，对中误差10mm；钻头直径满足成孔孔径规定观测、水准仪抄平、尺量见证检查4开钻、钻进泥浆指标依照钻孔机具和地质条件拟定。针对卵石层状况，新制泥浆比重指标控制在1.251.3为宜，钻孔过程中做好钻孔记录，柱桩进入岩层时及时请监理确认泥浆指标测试、抽渣取样，尺量见证检查5终孔检查孔深设计孔深、孔径设计桩径、倾斜度1%、检孔器外径设计桩径检查钻孔记录；检孔器全深检查，测绳量测见证检测、现场验收6钢筋笼加工单面焊10d；双面焊5d；焊缝厚度0.3d，并不得不大于4mm；焊缝宽度0.7d，并不得不大于8mm；焊渣敲净。主筋间距：5mm；箍筋间距：10mm观测和尺量，受力钢筋尺量两端、中间各1处；箍筋间距尺量持续3处尺量尺量检查7钢筋笼入孔及焊接单面焊10d；双面焊5d；焊缝厚度0.3d，并不得不大于4mm；焊缝宽度0.7d，并不得不大于8mm；焊渣敲净。声测管接头严密不漏水，绑扎牢固，间距均匀；保护层误差-510mm；接头箍筋绑扎满足设计和验标规定；控制吊筋位置和长度来控制笼顶标高和位置，钢筋笼平面位置偏差10mm；底面高程偏差：10mm观测和尺量见证检查、隐蔽工程验收8下导管导管接头牢固，严密不漏水；控制导管长度和导管节数，导管下口距孔底控制在40cm左右；（使用前要进行试压实验，试压水压为最大孔深静水压力1.5倍）观测、尺量见证导管水压实验9二次清孔正循环泥浆比重1.11.3，反循环泥浆比重1.051.15；黏度：普通地层1622s，松散易坍地层1928s；孔深设计桩长；沉渣厚度：柱桩客运专线5cm，摩擦桩客运专线10 cm、泥浆指标测试仪，测绳量测现场隐蔽工程验收10混凝土浇筑混凝土坍落度控制在1822cm，保证首罐混凝土导管埋深不不大于1m也不适当不不大于3m，控制拨管长度，导管埋深控制在35m；在灌注过程中，混凝土持续浇注，每根桩灌注时间宜在混凝土初凝时间内完毕，混凝土浇注高度高出设计桩顶至少1m坍落度筒、测绳量测和混凝土反算相校核，做好灌桩记录旁站监理11混凝土强度设计强度1.15倍原则养护试件抗压实验见证检查12桩身完整性反有桩基均要进行超声波或小应变检测超声波或小应变检测所有见证检测10安全及环保规定10.1安全规定10.1.1钻机安装牢固，防止倾覆。钻机就位后，机身要用方木垫平，塞牢。桅杆顶端用钢丝绳对称拉紧。10.1.2注意用电安全，电线不能直接敷设在地面上，应采用架空办法。配电箱加锁。10.1.3钻孔中，应注意观测有无漏浆现象，特别是岩溶地质，随时补充泥浆，保证孔内水位。冲击钻施工时，应对附近建筑物安全监测。应在钻孔附近设立醒目的志和围栏，以防人员掉入孔内。10.1.4每班检查钻头、主绳、主绳与钻头连接、提梁、绳卡等，及时解决问题。钢丝绳一种节距内断丝超过15%时必要更换。钢丝绳安全系数，缆风绳3.5，吊索810。10.1.5下达生产任务同步，必要进行安全技术交底，各工种人员必要严格执行本工种安全操作规程；10.1.6冲击锥起吊应平稳，防止冲撞护筒和孔壁；进出孔口时，禁止孔口附近站人，防止发生钻锥撞击人身事故；孔口应加盖保护，禁止钻锥留在孔内，导致埋钻。10.1.7施工现场禁止使用明火照明，油料等易燃品必要远离烟火；10.2环保规定10.2.1钻孔桩施工中，大量废弃泥浆应经泥浆分离解决后，运往指定废弃泥浆堆放场地，并做妥善解决。10.2.2施工中应注意避免灌注过程中孔内溢出泥浆，应引至恰本地点解决，防止污染农田及河流；10.2.3施工营地和施工现场生活垃圾，应集中堆放，及时在指定地点进行解决。10.2.4冲击钻机施工噪声大，夜间施工对附近居民导致影响，应协调好关系。11.钻孔桩常用事故防止及解决常用钻孔（涉及清孔时）事故及解决办法分述如下：11.1坍孔各种钻孔办法都也许发生坍孔事故，坍孔特性是孔内水位突然下降，孔口冒细密水泡，出渣量明显增长而不见进尺，钻机负荷明显增长等。11.1.1、坍孔因素泥浆相对密度不够及其他泥浆性能指标不符合规定，使孔壁未形成坚实泥皮。由于出渣后未及时补充泥浆（或水），或河水、潮水上涨，或孔内浮现承压水，或钻孔通过砂砾等强透水层，孔内水流失等而导致孔内水头高度不够。护筒埋置太浅，下端孔口漏水、坍塌或孔口附近地面受水浸湿泡软，或钻机直接接触在护筒上，由于振动使孔口坍塌，扩展成较大坍孔。在松软砂层中钻进进尺太快。提出钻锥钻进，回转速度过快，空转时间太长。水头太高，使孔壁渗浆或护筒底形成反穿孔。清孔后泥浆相对密度、粘度等指标减少，用空气吸泥机清孔泥浆吸走后未及时补浆（或水），使孔内水位低于地下水位。清孔操作不当，供水管嘴直接冲刷孔壁、清孔时间过久或清孔停顿时间过长。吊入钢筋骨架时碰撞孔壁。11.1.2、坍孔防止和解决在松散粉砂土或流砂中钻进时，应控制进尺速度，选用较大相对密度、粘度、胶体率泥浆或高质量泥浆。发生孔口坍塌时，可及时拆除护筒并回填钻孔，重新埋设护筒再钻。如发生孔内坍塌，判明坍塌位置，回填砂和粘质土（或砂砾和黄土）混合物到坍孔处以上1m-2m，如坍孔严重时应所有回填，待回填物沉积密实后再行钻进。清孔时应指定专人补浆（或水），保证孔内必要水头高度。供水管最佳不要直接插入钻孔中，应通过水槽或水池使水减速后流入钻中，可免冲刷孔壁。应扶正吸泥机，防止触动孔壁。不适当使用过大风压，不适当超过1.5-1.6倍钻孔中水柱压力。吊入钢筋骨架时应对准钻孔中心竖直插入，严防触及孔壁。11.2钻孔偏斜各种钻孔办法也许发生钻孔偏斜事故。11.2.1、偏斜因素钻孔中遇有较大孤石或探头石在有倾斜软硬地层交界处，岩面倾斜钻进；或者粒径大小悬殊砂卵石层中钻进，钻头受力不均。扩孔较大处，钻头摆动偏向一方。钻机底座未安顿水平或产生不均匀沉陷、位移。钻杆弯曲，接头不正。11.2.2、防止和解决安装钻机时要使转盘、底座水平，起重滑轮缘、固定钻杆卡孔和护筒中心三者应在一条竖直线上，并经常检查校正。由于积极钻杆较长，转动时上部摆动过大。必要在钻架上增设导向架，控制杆上提引水龙头，使其沿导向架对中钻进。钻杆接头应逐个检查，及时调正，当积极钻杆弯曲时，要用千斤顶及时调直。11.3掉钻落物钻孔过程中也许发生掉钻落物事故。11.3.1、掉钻落物因素掉钻落物因素卡钻时强提强扭，操作不当，使钻杆或钢丝绳超负荷或疲劳断裂。钻杆接头不良或滑丝。电动机接线错误，钻机反向旋转，钻杆松脱。转向环、转向套等焊接处断开。操作不慎，落入扳手、撬棍等物。11.3.2、防止办法开钻前应清除孔内落物，零星铁件可用电磁铁吸取，较大落物和钻具也可用冲抓锥打捞，然后在护筒口加盖。经常检查钻具、钻杆、钢丝绳和联结装置。11.3.3、解决办法掉钻后应及时摸清状况，若钻锥被沉淀物或坍孔土石埋住应一方面清孔，使打捞工具能接触钻杆和钻锥。11.4糊钻和埋钻糊钻和埋钻常浮现于正反循环回转钻进中，糊钻特性是在细粒土层中钻进时进尺缓慢，甚至不进尺浮现憋泵现象。防止和解决办法：对正反循环回转钻，可清除泥包，调节泥浆相对密度和粘度，恰当增大泵量和向孔内投入适量砂石解决泥包糊钻，选用刮板齿小、出浆口大钻锥；严重糊钻，应停钻，清除钻渣。对钻杆内径、钻渣进出口和排渣设备尺寸进行检查计算。11.5扩孔和缩孔扩孔比较多见，普通表局部孔径过大。在地下水呈运动状态、土质松散地层处或钻锥摆动过大，易于浮现扩孔，扩孔发生因素与坍孔相似，轻则为扩孔，重则为坍孔。若只孔内局部发生坍塌而扩孔，钻孔仍能达到设计深度则不必解决，只是混凝土灌注量大大增长。若因扩孔后继续坍塌影响钻进，应按坍孔事故解决。缩孔即孔径超常缩小，普通体现为钻机钻进时发生卡钻、提不出钻头或者提外鸣叫迹象。缩孔因素有两种：一种是钻锥焊补不及时，严重磨耗钻锥往往钻出较设计桩径稍小孔；另一种是由于地层中有软塑土（俗称橡皮土），遇水膨胀后使孔径缩小。各种钻孔办法均也许发生缩孔。为防止缩孔，前者要及时修补磨损钻头，后者要使用失水率小优质泥浆护壁并须快转慢进，并复钻二三次；或者使用卷扬机吊住钻锥上下、左右重复扫孔以扩大孔径，直至使发生缩孔部位达到设计规定为止。对于有缩孔现象孔位,钢筋笼就位后须及时灌注,以免桩身缩径或露筋.11.6梅花孔（或十字孔）常发生在以冲击锥钻进时，冲成孔不圆，叫做梅花孔或十字孔。11.11.1、形成因素锥顶转向装置失灵，以致冲锥不转动，总在一种方向上下冲击。泥浆相对密度和粘度过高，冲击转动阻力太大，钻头转动困难。操作时钢丝绳太松或冲程太小，冲锥刚提起又落下，钻头转动时间不充分或转动很小，改换不了冲击位置。有非匀质地层，如漂卵石层、堆积层等易浮现探头石，导致局部孔壁凸进，成孔不圆。11.11.2、防止办法应经常检查转向装置灵活性，及时修理或更换失灵转向装置。选用恰当粘度和相对密度泥浆，并适时掏渣。用低冲程时，每冲击一段换用高某些冲程冲击，交替冲击修整孔形。浮现梅花孔后，可用片、卵石混合粘土回填钻孔，重新冲击。11.7卡锥常发生在以冲击锥钻进时。11.7.1、因素钻孔形成梅花形，冲锥被狭窄部位卡住。未及时焊补冲锥，钻孔直径逐渐变小，而焊补后冲锥大了，又用高冲程猛击，极易发生卡锥。伸入孔内不大探头石未被打碎，卡住锥脚或锥顶。孔口掉下石块或其他物件，卡住冲锥。在粘土层中冲击冲程太高，泥浆太稠，以致冲锥被吸住。大绳松放太多，冲锥倾倒，顶住孔壁。11.7.2、解决办法当为梅花卡钻时，若锥头向下有活动余地，可使钻头向下并转动直径较大方向提起钻头。也可松一下钢丝绳，使钻锥转动一种角度，有也许将钻锥提出。卡钻不适当强提以防坍孔、埋钻。宜用由下向上顶撞办法，轻打卡点石头，有时使钻头上下活动，也能脱离卡点或使掉入石块落下。用较粗钢丝绳带打捞钩或打捞绳放进孔内，将冲锥勾往后，与大绳同步提动，或交替提动，并多次上下、左右摆动试探，有时能将冲锥提出。在打捞过程中，要继续搅拌泥浆，防止沉淀埋钻。用其他工具，如小冲锥、小掏渣筒等下到孔内冲击，将卡锥石块挤进孔壁，或把冲锥碰活动脱离卡点后，再将冲锥提出。但要稳住大绳以免冲锥突然下落。用压缩空气或高压水管下入孔内，对准卡锥一侧或吸锥处恰当冲射某些时候，使卡点松动后强行提出。使用专门加工工具将顶住孔壁钻头拨正。用以上办法提高锥无效时，可试用水下爆破提锥法。将防水炸药（不大于1kg）放于孔内，沿锥滑槽放到锥底，而后引爆，震松卡锥，再用卷扬机和链滑车同步提拉，普通是能提出。11.8外杆折断常用于旋转钻机。11.8.1、折断因素用水文地质或地质钻探小孔径钻孔钻杆来作桥梁大孔径钻孔桩用，其强度、刚度太小，容易折断。钻进中选用
