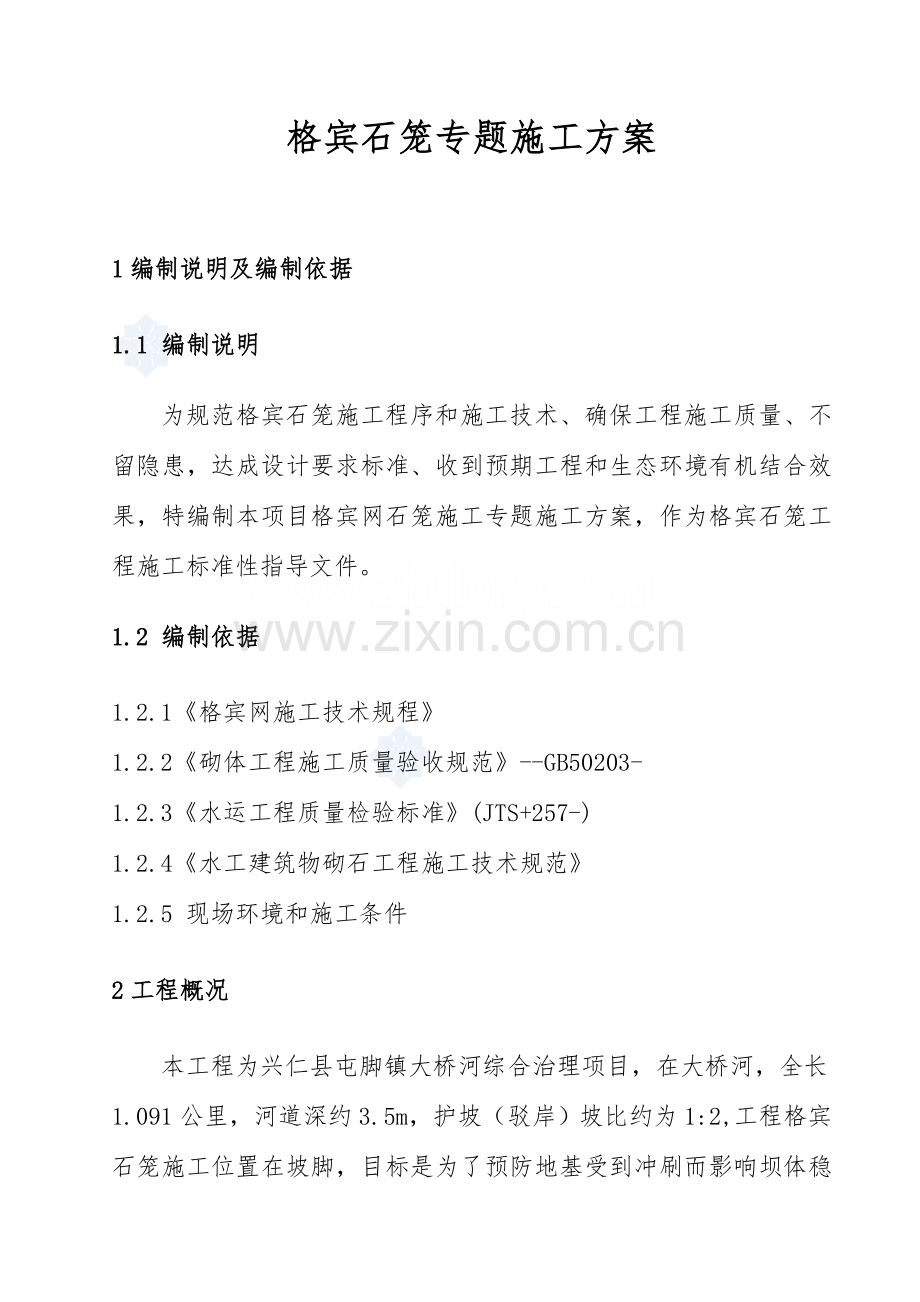

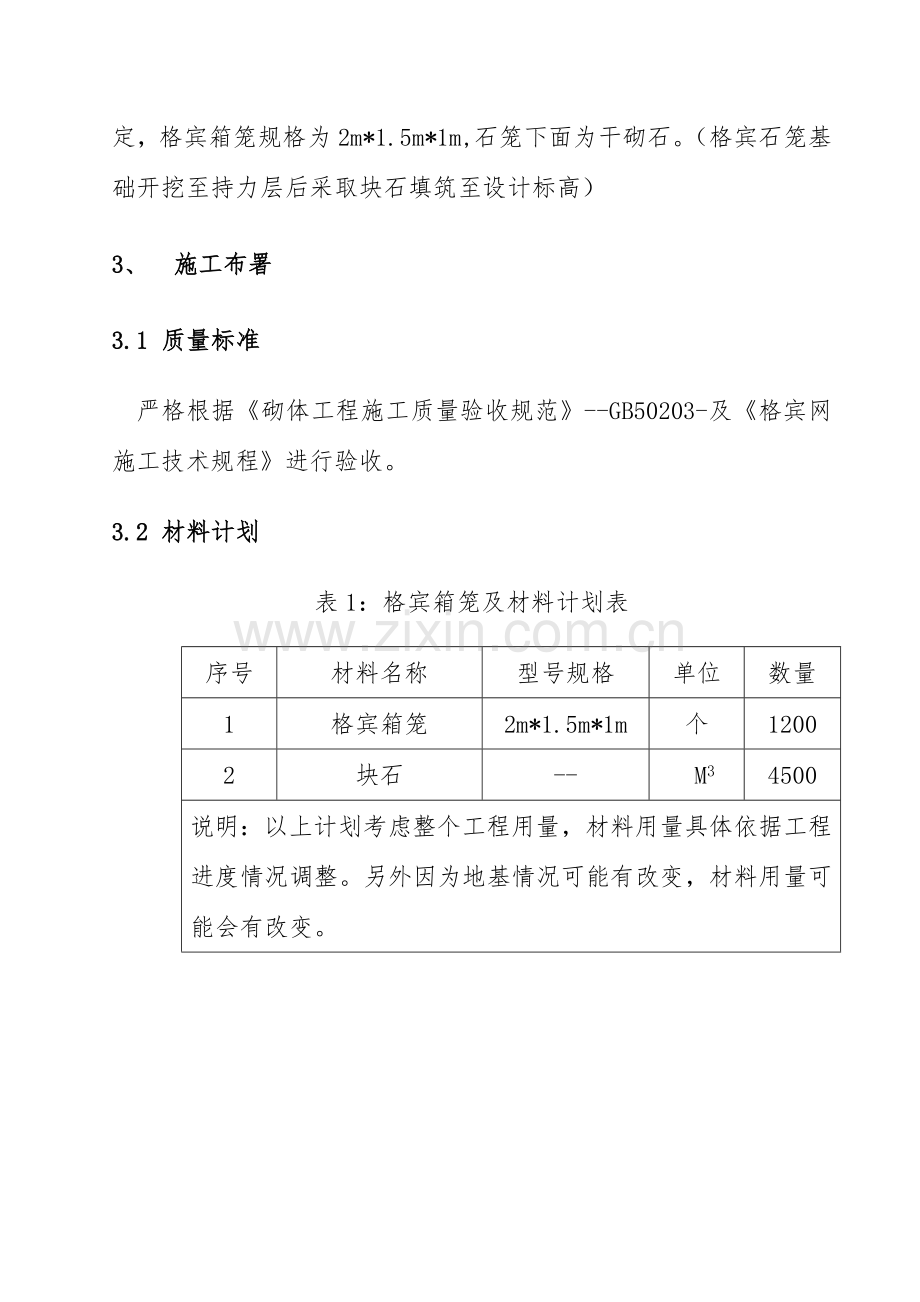

格宾石笼专题施工方案1编制说明及编制依据1.1 编制说明为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患，达成设计要求标准、收到预期工程和生态环境有机结合效果，特编制本项目格宾网石笼施工专题施工方案，作为格宾石笼工程施工标准性指导文件。1.2 编制依据1.2.1格宾网施工技术规程1.2.2砌体工程施工质量验收规范-GB50203-1.2.3水运工程质量检验标准(JTS+257-)1.2.4水工建筑物砌石工程施工技术规范1.2.5 现场环境和施工条件 2工程概况本工程为兴仁县屯脚镇大桥河综合治理项目，在大桥河，全长1.091公里，河道深约3.5m，护坡（驳岸）坡比约为1:2,工程格宾石笼施工位置在坡脚，目标是为了预防地基受到冲刷而影响坝体稳定，格宾箱笼规格为2m*1.5m*1m,石笼下面为干砌石。（格宾石笼基础开挖至持力层后采取块石填筑至设计标高）3、 施工布署3.1 质量标准严格根据砌体工程施工质量验收规范-GB50203-及格宾网施工技术规程进行验收。3.2 材料计划表1：格宾箱笼及材料计划表序号材料名称型号规格单位数量1格宾箱笼2m*1.5m*1m个12002块石- M34500说明：以上计划考虑整个工程用量，材料用量具体依据工程进度情况调整。另外因为地基情况可能有改变，材料用量可能会有改变。3.3 劳动力计划表2：劳动力计划表序号工种数量(人)工作内容1砌石工20块石砌筑2普工20配合砌石工作业3.4 材料起源施工现场部署 工程所需格宾网及块石全部用外购方法处理，前期基础开挖用挖掘机开挖，材料进场道路使用临时便道。4格宾箱笼施工41材料要求4.1.1 格宾石笼材料（1） 格宾石笼材质选择聚酯膜+10%铝辛合金材料，网孔尺寸为100*120mm，网丝2.5mm涂膜后3.5mm，边丝3.4mm涂膜后4.4mm，组合丝2.2mm涂膜后3.2mm，镀10%铝锌合金钢丝性能符合GB/T700-1988标准要求。镀10%铝锌合金钢丝镀层量以下表： 钢丝直径（mm）10%铝锌合金镀层重量（g/）镀层铝含量（%）2.2320102.54 00103.440010（2）格宾网必需为由专用机械纺织成热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。（3）格宾网片网孔必需均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径5%。（4）格宾网片抗压、抗剪强度及相关力学指标、 耐腐蚀性必需达成设计要求。（5）聚酯膜试片性能应符合GB/T1040-1992要求，其拉伸强度15MPA，伸长率160%。10%铝锌合金钢丝镀层结合牢靠型必需符合GB/T2976-88要求，钢丝在本身缠绕8圈以上后镀层不得出现龟裂。（6）格宾网必需有质量证书和出厂合格证。4.1.2 填充料 填充料必需是坚固密实、耐风化好石料，石料粒径大于网孔1-2倍，密实料选择30mm以上小粒石，含沙量小于5%，且满足设计要求粒径要求。4.2 施工准备4.2.1通常要求（1）施工前，应对设计文件进行深入研究，依据本施工方案搞好技术交底。（2）依据水文气象资料和工地实际情况，合理安排施工计划，包含进度，材料进场及质量控制等计划。（3）做好各项技术准备工作，并做好“路通场地平整”工作，临建工程等准备工作。4.2.2 施工质量（1） 各分项须依据设计文件、对相关数据、资料及施工图中几何尺寸进行复查。（2）指定专员负责测量工作，为现场施工立即正确放线，提供所需测量资料。（3）格宾网施工基面施工测量精度指标应符合以下要求：护脚边坡：+15%，-10%平台宽：150mm平台高程：+100 mm，-50mm（4） 施工中对设置施工控制标志、高程点，必需严加保护，并定时检测、校正。4.2.3 机械、设备及材料准备（1） 施工机械、施工工具、设备及材料型号、规格、技术性能应依据工程施工进度和强度合理安排和调配。（2） 依据工程施工进度应立即组织材料进场，并应事先对原材料和半成品质量进行检验。（3） 进场原材料和半成品必需经检验合格后，方可使用。 4.3格宾石笼施工4.3.1 通常要求（1） 格宾石笼基底及其密实度、轮廓线长度及宽度，要按图施工，符合设计要求。（2） 现场如遇较差地基时，另作地基处理，处理后地基必需符合设计要求。（3） 格宾石笼砌体应符合下列要求： 石笼组砌体平面位置必需符合设计图纸要求。 砌体外露面应平整美观。4.3.2 组装格宾箱（1） 间隔网和网身应成90相交，经绑扎形成长方形石笼组或石笼。（2） 绑扎线必需是和网线同材质钢丝。（3） 每一道绑扎必需是双股线并绞紧。（4） 组成石笼组或石笼多种网片交接处绑扎道数应符合以下要求： 间隔网和网身四处交角各绑扎一道； 间隔网和网身交接处每间隔25cm绑扎一道； 间隔网和网身间相邻框线，必需采取组合线联结。即用绑扎线孔绕圈接孔绕二圈呈螺旋状穿孔绞绕联结。4.3.3 石笼组间连接绑扎、应符合下列要求：（1） 相邻石笼组上下四角各绑扎一道；（2） 相邻石笼组上下框线或折线，必需每间隔25cm绑扎一道；（3） 相邻石笼组网片结合面则每平方米绑扎2处。（4） 裸露部位网片，应在每次箱内填石1/3高后设置拉筋线，呈八字形向内拉紧固定。4.3.4 填充料施工（1） 格宾石笼内填充料规格质量，必需符合设计要求（2） 必需同时均匀地向同层各箱格内投料，严禁将单格石笼一次性投满。（3） 填料施工中，应控制每层投料厚度在30cm以下，通常1.5米高石笼分六层投料为宜。（4） 顶面填充石料宜合适高出石笼，且必需密实、空隙处宜以小碎石填塞。（5） 填充材料容重应大于1.70吨/立方米。（6） 裸露填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。4.3.5 石笼封盖施工（1） 封盖必需在顶部石料砌垒平整基础上进行。（2） 必需先使用封盖夹固定每端相邻结点后，再加以绑扎。（3） 封盖和石笼边框相交线，应每相隔25cm绑扎一道。5质量要求5.1 格宾石笼质量要求5.1.1通常要求（1） 建立健全完整质量确保体系，实施全方面质量管理。（2）工程质量检测人员所需资质条件和工程质量检验职责范围、工作程序、事故处理、数据处理等要求、均应符合水运工程质量检验标准(JTS+257-)要求。（3） 应确保检测结果、材料检验资料真实性，严禁伪造或任意舍充结果和资料；质量检测统计应妥善保留，严禁涂改或自行销毁。（4）格宾防护工程质量应包含内在质量和外观质量。（5） 必需在第一道工序进行自检、抽查合格后，方可继续下道工序。（6） 质量检测部位应有代表性，且应均匀分布，不得随意挑选。（7） 隐蔽工程验收应会同监理一起检验，验收合格后进行下道工序。5.1.2 材料质量控制（1） 格宾网规格质量应关键检验下列内容：格宾网材料化学性能，力学指标符合设计要求； 网孔孔径是否符合要求。（2）填充料质量及规格应关键检验下列内容：填充料质量；填充料粒径。5.1.3 格宾石笼施工质量控制（1） 检验格宾石笼基面、高程、位置是否符合设计要求。（2） 需地基处理、检验地基承载力是否满足要求。（3） 检验石笼组拼装工艺、拼装程序是否符合4.3条要求。（4） 抽查石笼组几何尺寸是否符合下列要求： 高度（H）许可偏差：5%； 宽度（B）许可偏差：+3%； 长度（L）许可偏差：3%。（5） 检验填充石料施工工艺，程序是否符合4.3条要求。（6） 抽查笼箱基础面平整度是否符合许可偏差5cm要求。5.2 干砌石质量要求砌筑质量应达成以下要求:（1）平整：同一层面应大致砌平，相邻砌石高差应小于2030mm。（2）稳定：石块安置必需本身稳定，大面朝下，合适摇动或敲击，使其平稳。（3）密实：严禁石块间有大缝隙，应用小块石夹垫。（4）错缝：同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑石块，也应错缝搭接，避免竖向通缝，必需时，可每隔一定距离。 （5）砌体工程施工质量验收规范-GB50203-要求其它 要求。 贵州桓源建设企业二一六年三月二十日
