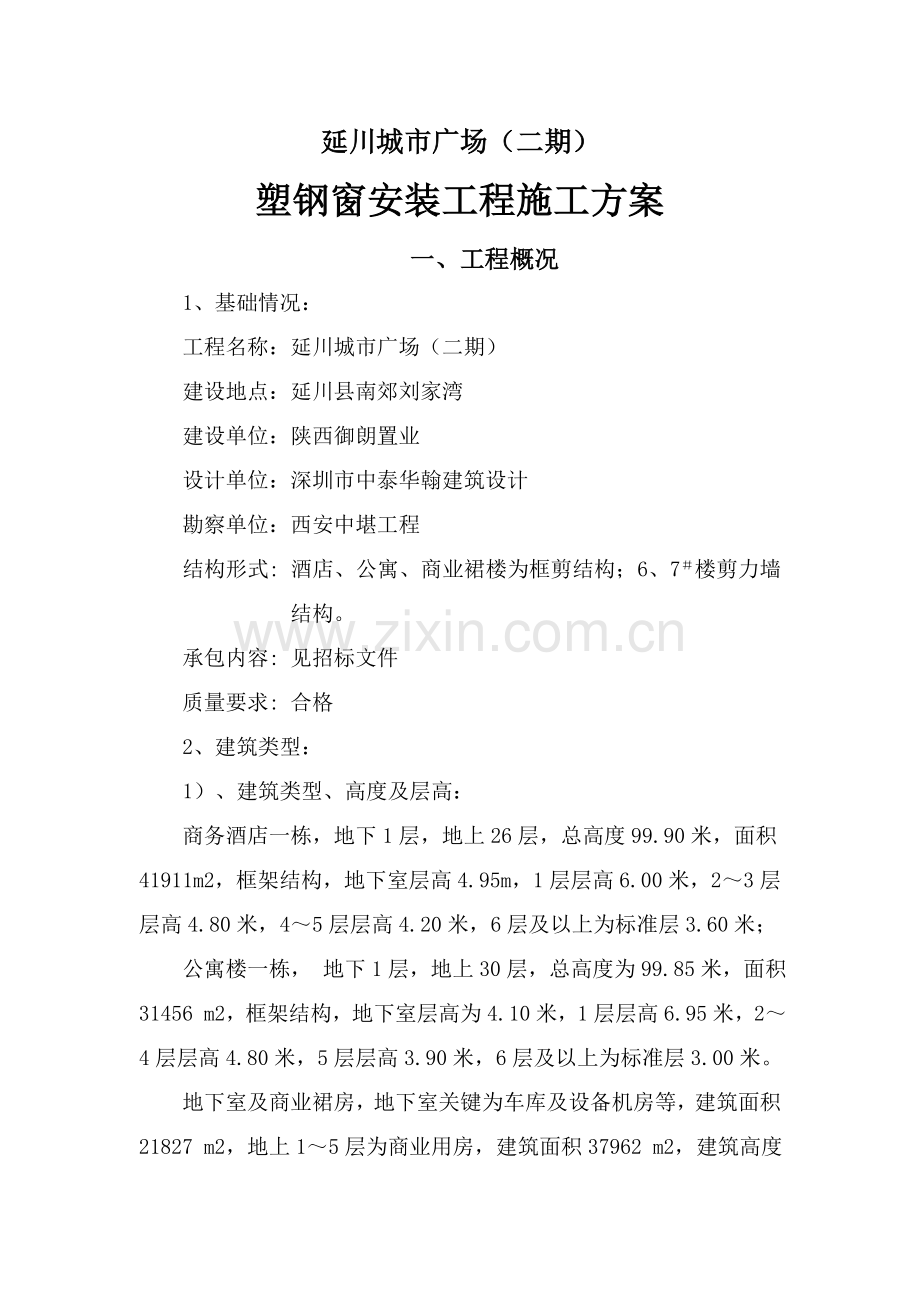

延川城市广场（二期）
塑钢窗安装工程施工方案
一、工程概况
1、基础情况：
工程名称：延川城市广场（二期）
建设地点：延川县南郊刘家湾
建设单位：陕西御朗置业
设计单位：深圳市中泰华翰建筑设计
勘察单位：西安中堪工程
结构形式: 酒店、公寓、商业裙楼为框剪结构；6、7＃楼剪力墙结构。
承包内容: 见招标文件
质量要求: 合格
2、建筑类型：
1）、建筑类型、高度及层高：
商务酒店一栋，地下1层，地上26层，总高度99.90米，面积41911m2，框架结构，地下室层高4.95m，1层层高6.00米，2～3层层高4.80米，4～5层层高4.20米，6层及以上为标准层3.60米；
公寓楼一栋， 地下1层，地上30层，总高度为99.85米，面积31456 m2，框架结构，地下室层高为4.10米，1层层高6.95米，2～4层层高4.80米，5层层高3.90米，6层及以上为标准层3.00米。

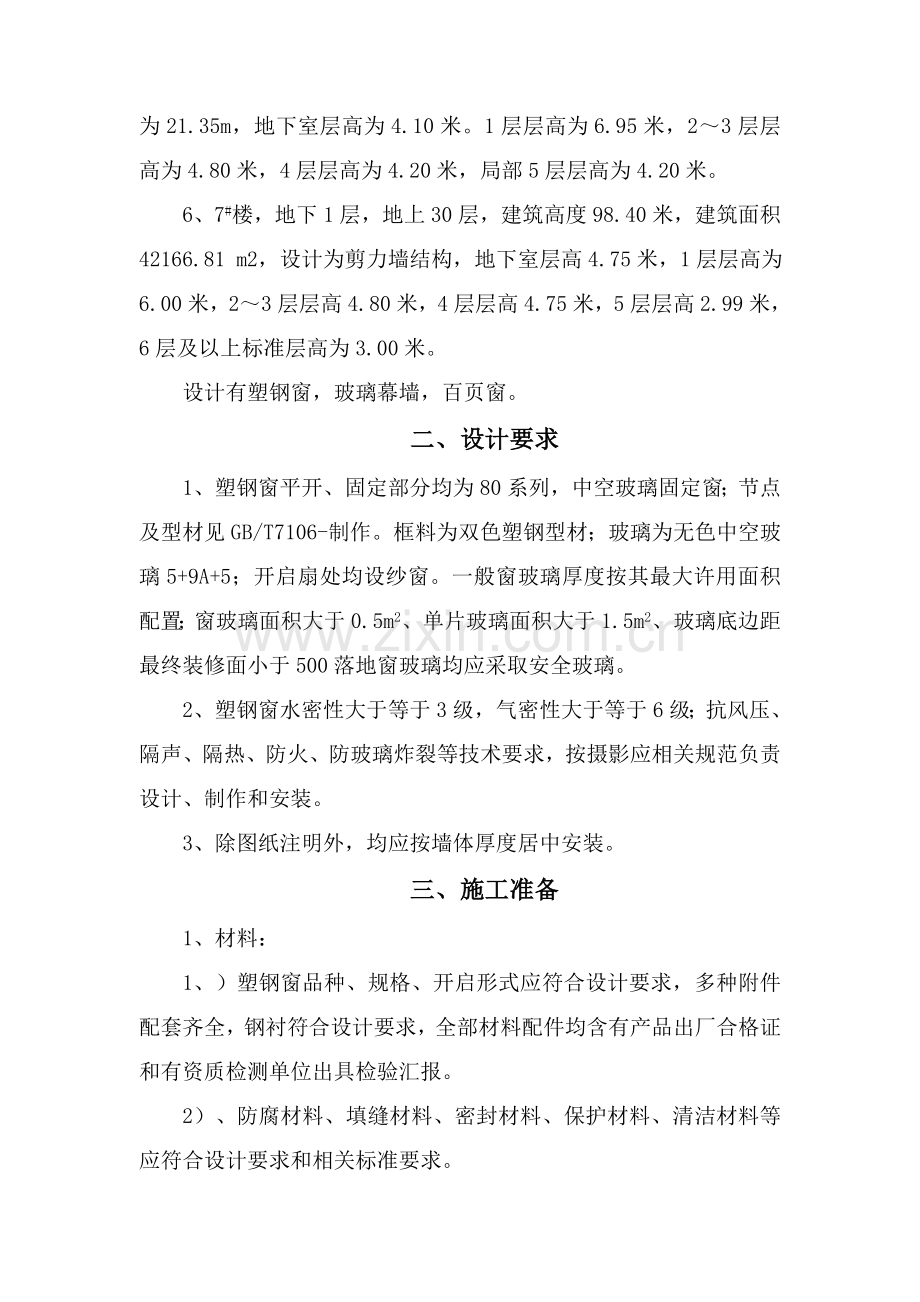

地下室及商业裙房，地下室关键为车库及设备机房等，建筑面积21827 m2，地上1～5层为商业用房，建筑面积37962 m2，建筑高度为21.35m，地下室层高为4.10米。1层层高为6.95米，2～3层层高为4.80米，4层层高为4.20米，局部5层层高为4.20米。
6、7#楼，地下1层，地上30层，建筑高度98.40米，建筑面积42166.81 m2，设计为剪力墙结构，地下室层高4.75米，1层层高为6.00米，2～3层层高4.80米，4层层高4.75米，5层层高2.99米，6层及以上标准层高为3.00米。
设计有塑钢窗，玻璃幕墙，百页窗。
二、设计要求
1、塑钢窗平开、固定部分均为80系列，中空玻璃固定窗；节点及型材见GB/T 7106-制作。框料为双色塑钢型材；玻璃为无色中空玻璃5+9A+5；开启扇处均设纱窗。一般窗玻璃厚度按其最大许用面积配置；窗玻璃面积大于0.5m2、单片玻璃面积大于1.5m2、玻璃底边距最终装修面小于500落地窗玻璃均应采取安全玻璃。
2、塑钢窗水密性大于等于3级，气密性大于等于6级；抗风压、隔声、隔热、防火、防玻璃炸裂等技术要求，按摄影应相关规范负责设计、制作和安装。
3、除图纸注明外，均应按墙体厚度居中安装。
三、施工准备
1、材料：
1、）塑钢窗品种、规格、开启形式应符合设计要求，多种附件配套齐全，钢衬符合设计要求，全部材料配件均含有产品出厂合格证和有资质检测单位出具检验汇报。
2）、防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和相关标准要求。
2、作业条件：
1）、门窗洞口已按设计要求施工完成，并已划好窗安装位置标高控制墨线。
2）、检验窗洞口尺寸是否符合设计要求，有预埋件窗洞口应检验预埋件数量、位置及埋设方法是否符合设计要求，如有影响窗安装问题应立即进行处理。
3）、检验塑钢窗，如有表面损伤、变形及松动等问题，应立即进行修理、校正等处理，合格后才能进行安装。
四、操作工艺
1、防腐处理：
连接铁件、固定件等安装用金属零件，除不锈钢外，均应进行防腐处理。
2、门窗框安装前，应对+50cm（+100cm）线进行检验，并找好窗边垂直线及窗框下皮标高控制线，在可能情况下，拉通线，以确保门窗框高低一致。
3、就位和临时固定：
依据窗安装位置墨线，将塑钢窗装入洞口就位，将木楔塞入塑钢窗框和四面墙体间安装缝隙，调整好窗框水平、垂直、对角线长度等位置及形状偏差符合检评标准，用木楔或其它器具临时固定。
:4、塑钢窗框和墙体连接固定：
1）、连接铁件和固定:适适用于钢筋混凝土和砖墙结构。
2）、连接铁件用紧件固定，连接件宽度应大于或等于20mm，厚度大于1.5mm。
（1）、射钉:适适用于需要抹灰混凝土结构，如阳台下口窗框固定。
（2）、金属膨胀螺栓:适适用于不抹灰收口砼结构和砖墙结。
（3）、不管采取哪种方法固定，铁脚至窗角距离不应大于180㎜，铁脚间距应按设计要求，间距应小于600㎜。
（4）、门窗洞口和框四面空隙，根据留设洞口，安装后洞口上侧20mm、下侧≧20mm、两侧≧15mm间隙。
5、塑钢窗框和墙体安装缝隙密封：
1）、塑钢窗安装固定后，应优异行隐蔽工程验收，检验合格后再进行门窗框和墙体安装缝隙密封处理。
2）、窗框和墙体安装缝隙处理，按设计要求实施，采取发泡剂填嵌，完成后用防水密封胶封闭。
6、安装五金配件齐全，并确保其使用灵活。
7、安装窗扇及窗玻璃：
1）、窗扇及窗玻璃安装应在洞口墙体表面装饰工程完工后进行。
2）、本工程均为平开窗，通常在窗框安装固定好以后，将配好窗扇整体安装，立即玻璃入扇镶装密封完成，再入框安装，调整好框和扇缝隙。
五、验收质量标准
1、采取标准：
建筑玻璃应用技术规程(JGJ113-)
建筑安全玻璃管理要求（发改运行【】2116号文
2、主控项目：
1）、塑钢窗品种、类型、规格、尺寸、开启方向、安装位置、连接方法及填嵌密封处理应符合设计要求，内衬增强型钢壁厚及设置应符合国家现行产品标准质量要求。
检验方法：观察；尺量检验；检验产品合格证书、性能检测汇报、进场验收统计和复验汇报；检验隐蔽工程验收统计。
2）、塑钢窗框、副框和扇安装必需牢靠。固定片或膨胀螺栓数量和位置应正确，连接方法应符合设计要求。固定应距窗角、中横框、中竖框150-200mm，固定点间距应小于600mm。
检验方法：观察；手扳检验：检验隐蔽工程验收统计。
3）、塑钢窗拼樘料内衬增强型钢规格、壁厚必需符合设计要求，型钢应和型材内腔紧密吻合，其两端必需和洞口固定牢靠。窗框必需和拼樘料连接紧密，固定点间距应小于600mm。
检验方法：观察；手扳检验；尺量检验；检验进场验收统计。
4）、塑钢窗扇应开关灵活、关闭严密，无倒翘。推拉窗扇必需有防脱方法。
检验方法：观察；开启和关闭检验；手扳检验。
5）、塑钢窗配件型号、规格、数量应符合设计要求，安装应牢靠，位置应正确，功效应满足使用要求。
检验方法：观察；手扳检验；尺量检验。
6）、塑钢窗框和墙体间缝隙采取闭孔弹性材料填嵌饱满，表面采取密封胶密封。密封胶应粘结牢靠，表面应光滑、顺直、无裂纹。
检验方法：观察；检验隐蔽工程验收统计。
3、通常项目：
1）、塑钢窗表面应洁净、平整、光滑，大面应无划痕、碰伤。
检验方法：观察。
2）、塑钢窗扇密封条不得脱槽。旋转窗间隙应基础均匀。
3）、塑钢窗扇开关力应符合下列要求：
（1）、平开窗扇平铰链开关力就小于80N；滑撑铰链开关力应小于80N，并大于30N。
（2）、推拉窗扇开关力应小于100N 。
检验方法：观察；用弹簧秤检验。
（3）、玻璃密封条和玻璃及玻璃槽口接缝应平整，不得卷边、脱槽。
检验方法：观察。
（4）、排水孔应通畅，位置和数量应符合设计要求。
检验方法：观察。
（5）、塑钢窗安装许可偏差和检验方法应符合下表要求。
塑钢窗安装许可偏差和检验方法
项次
项目
许可偏差（mm）
检验方法
1
门窗槽口宽度、高度高度
≤1500mm
2
用钢尺检验
＞1500mm
3

2
门窗槽口宽度对角线长度差
≤mm
3
用钢尺检验
＞mm
5
用1m水平尺和塞尺检验
3
门窗框正、侧面垂直度
3
用钢尺检验
4
门窗横框水平度
3
用钢直尺检验
5
门窗横框标高
5
用钢尺检验
6
门窗竖向偏离中心
5
用钢直尺检验
7
双层门窗内外框间距
4
用钢尺检验
8
同樘平开门窗相邻扇高度差
2
用钢直尺检验
9
平开门窗铰链部位配合间隙
+2 -1
用塞尺检验
10
推拉门窗和框搭接量
+1.5 -2.5
用钢直尺检验
11
推拉门窗扇和竖框平行度
2
用1m水平尺和塞尺检验

六、施工注意事项
1、避免工程质量通病：
1）、窗框固定不好，水平度、垂直度、对角线长度等超差，门窗框起鼓变形:门窗框临时固定后，在填塞和墙体之间缝隙，注意不要使门窗框移位倾斜变形，应待门窗框安装固定牢靠后，再除掉定位木楔或其它器具。
2）、塑钢窗表面腐蚀变形:施工时严格做好产品保护，立即补封好破损掉落保护胶纸和薄膜，并立即清除溅落在铝门窗表面灰浆污物。
3）、窗扇玻璃密封条脱落:玻璃厚度和扇挺镶嵌槽及密封条尺寸配合要符合国家标准及设计要求，安装密封条时应留有伸缩余量。
4）、窗表面划痕:使用工具清理铝门窗表面时不得划伤、割伤铝合金型材表面。
5）、外观不整齐:窗表面污迹应用专门溶剂或洁净水及棉纱清洗掉，填嵌密封胶多出胶痕要立即清理掉，确保完工铝门窗表面整齐美观。
2、关键安全技术方法：
1）、安全防护用具及方法：
（1）、塑钢窗安装人员进入施工现场必需戴安全帽，穿防滑工作鞋，严禁穿拖鞋或光脚。
（2）、高空室外安装塑钢窗必需要有安全网、护身栏等防护设施，高处作业必需系好安全带。
2）、施工机具：
（1）、如有需焊接部位，焊接机械使用要符合《施工现场临时用电安全技术规范》 (JGJ46-)第八章第五节“焊接机械”要求，并注意电焊火花防火安全。
（2）、电动螺丝刀、手电钻、冲击电钻等必需选择二类手持式电动工具，严格遵守《手持电动工具管理、使用、检验和维修安全技术规程》(GB/T 3787-)，每三个月最少全方面检验一次；现场使用要符合《施工现场临时用电安全技术规范》(JGJ46-88)第八章第六节“手持式电动工具”要求，确保使用安全。
3）、射钉枪：
（1）、操作人员要经过培训，严格按要求程序操作，工作时要戴防护眼镜，严禁枪口对人。
（2）、射钉弹要按相关爆炸和危险物品要求进行搬运、贮存使用，存放环境要整齐、干燥、通风良好、温度不高于40度，不得碰撞，用火烘烤或高温加热射钉弹，哑弹不得随地乱丢。
（3）、墙体必需牢靠、坚实并具承受射冲力刚度。在薄墙、轻质墙上射钉时，墙另一面不得有些人，以防射穿伤人。
（4）、特种钢钉:钉特种钢钉应选择重量大榔头，操作人员要戴防护眼镜。为预防钢钉飞跳伤人，可用钳子夹住再行敲击。
4）、玻璃搬运和安装：
（1）、搬运玻璃前首先检验玻璃是否有裂纹，尤其要注意暗裂，确定完好才搬运。
（2）、搬运玻璃时必需戴手套、穿长袖衫，玻璃要竖向，以防玻璃锐边割手或玻璃断裂伤人。
（3）、高处安装玻璃时应稳妥置放，其垂直下方不得有些人。
（4）、风力五级以上难以控制玻璃时，应停止搬运和安装玻璃。
5）、塑钢窗清洁：
使用天清洁剂清洁塑钢窗时，室内要通风良好，戴好口罩，严禁吸烟，周围不准有火种，沾有天那水棉纱布应搜集在金属容器内立即处理。
七、产品保护
1、塑钢窗运输时应妥善捆扎，樘和樘之间用非金属软质材料隔垫开，吊运时选择牢靠平整作点，预防门窗相互磨损、挤压扭曲变形，损坏附件。
2、塑钢窗进入施工现场后应在室内竖直排放，产品不能接触地面，底部用枕木垫平高于地面100㎜以上，严禁和酸、碱性材料一起存放，室内应清洁、干燥、通风。
3、塑钢窗装入洞口就位临时固定后，应检验四面围框和中间框架是否用要求保护胶纸和塑料薄膜封包扎好，再进行门窗框和墙体安装缝隙填嵌密封和洞口墙体表面装饰等施工，以预防水泥砂浆、灰水、喷涂材料等污损塑钢窗表面。在室内外湿作业未完成前，不得破坏窗表面保护材料。
4、进行焊接作业时，应采取方法，预防电焊火花损坏周围塑钢窗型材、玻璃等材料。
5、严禁人员踩踏塑钢窗，不得在塑钢窗框架上安放脚手架、悬挂重物，常常出入窗洞口，应立即用木板将窗框保护好，严禁擦碰塑钢窗产品，预防塑钢窗变形损坏。
6、铝门窗清洁时，保护胶纸要妥善剥离，注意不得划伤、刮花铝合金表面氧化膜。
八、职业健康和环境保护
1、现场所产生垃圾、废料等立即回收倒在指定垃圾堆放点，保持施工现场清洁卫生。
2、新职员上岗前要进行职业安全健康卫生培训教育，在岗期间要定时组织职员进行职业安全健康卫生培训教育。
1）、培训教育内容：
⑴、学习和掌握相关职业安全健康卫生知识。
⑵、遵守职业病防治法律、法规、规章和操作规程。
⑶、正确使用和维护职业病防护设备和个人使用职业病防护用具。
⑷、发觉职业病危害事故隐患立即汇报。
3、建立健全有毒有害岗位职业安全健康、劳动卫生责任制。建立检验制度，定时分析生产环境提出改善方法。
1）、立即采取防尘方法，尽可能避免粉尘污染，降低职员接尘时间，定时对接触有害原因职员进行体检。
2）、发生急性中毒事件时，要立即进行处理并向职业安全健康劳动卫生部门和市（区）安监部门、市（区）建设部门汇报。
3）、制订职业安全健康卫生和职业病防治汇报制度，并要求严格实施。
4）、严格实施《中国职业病防治法》和国家、广东省要求职业健康卫生安全相关法律、法规。宣传落实实施劳动保护、职业卫生健康方针、政策。
4、职业安全健康劳动卫生防护：
1）、有毒有害产生场所应设有职业安全健康卫生防护装置。由生产过程、劳动过程中产生可能影响劳动者健康安全有害化学、物理、生物原因和其它职业危害有害原因。、如工作场地降温，工作间密封防尘噪声防护等。
2）、防护设备、防护方法应和生产设备同时进行。
3）、防护设施装置完好率在95%以上。
4）、建立劳保用具发放、使用制度；和职业安全健康、劳动卫生知识培训教育制度。定时对职员进行教育。
5、生产职业安全健康劳动卫生监测：
1）、生产场全部毒有害原因浓度、劳动过程中有毒有害原因、通常卫生条件和卫生技术不良相关有毒有害原因应符合国家职业安全卫生健康标准。
2）、有毒有害作业点进行监控，其监控率不少于95%，工作时间或工作次数，监控在正常工作范围内。
3）、粉尘或物理原因监控合格率应有90%以上。
4）、粉尘作业岗位按国家标准程度进行分级，不许可存在二级危害，更不能有三级、四级危害原因存在。
5）、如发觉有毒、有害原因超标，应立即进行治理整理，降低有毒有害原因浓度，使之符合国家许可标准以下。
6）、噪声作业岗位按国家标准进行监控，消除和减弱生产中噪声源，控制噪声传输，加强个人防护，使之符合国家许可标准以下。

陕西御朗置业有
7月12日
