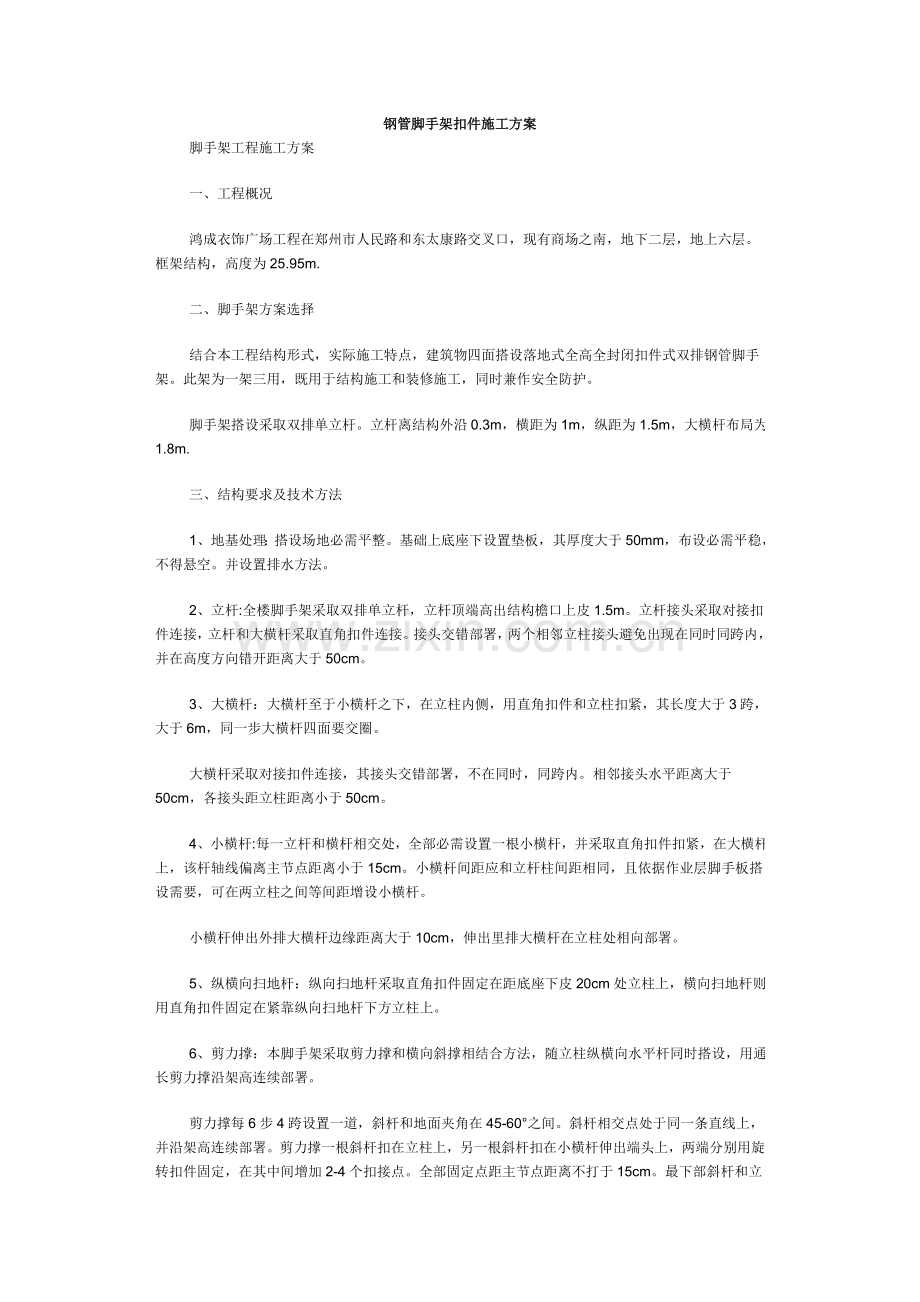

钢管脚手架扣件施工方案

        脚手架工程施工方案
        一、工程概况
        鸿成衣饰广场工程在郑州市人民路和东太康路交叉口，现有商场之南，地下二层，地上六层。框架结构，高度为25.95m.
        二、脚手架方案选择
        结合本工程结构形式，实际施工特点，建筑物四面搭设落地式全高全封闭扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。
        脚手架搭设采取双排单立杆。立杆离结构外沿0.3m，横距为1m，纵距为1.5m，大横杆布局为1.8m.
        三、结构要求及技术方法
        1、地基处理：搭设场地必需平整。基础上底座下设置垫板，其厚度大于50mm，布设必需平稳，不得悬空。并设置排水方法。
        2、立杆:全楼脚手架采取双排单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采取对接扣件连接，立杆和大横杆采取直角扣件连接。接头交错部署，两个相邻立柱接头避免出现在同时同跨内，并在高度方向错开距离大于50cm。
        3、大横杆：大横杆至于小横杆之下，在立柱内侧，用直角扣件和立柱扣紧，其长度大于3跨，大于6m，同一步大横杆四面要交圈。
        大横杆采取对接扣件连接，其接头交错部署，不在同时，同跨内。相邻接头水平距离大于50cm，各接头距立柱距离小于50cm。
        4、小横杆:每一立杆和横杆相交处，全部必需设置一根小横杆，并采取直角扣件扣紧，在大横杆上，该杆轴线偏离主节点距离小于15cm。小横杆间距应和立杆柱间距相同，且依据作业层脚手板搭设需要，可在两立柱之间等间距增设小横杆。
        小横杆伸出外排大横杆边缘距离大于10cm，伸出里排大横杆在立柱处相向部署。
        5、纵横向扫地杆：纵向扫地杆采取直角扣件固定在距底座下皮20cm处立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方立柱上。
        6、剪力撑：本脚手架采取剪力撑和横向斜撑相结合方法，随立柱纵横向水平杆同时搭设，用通长剪力撑沿架高连续部署。

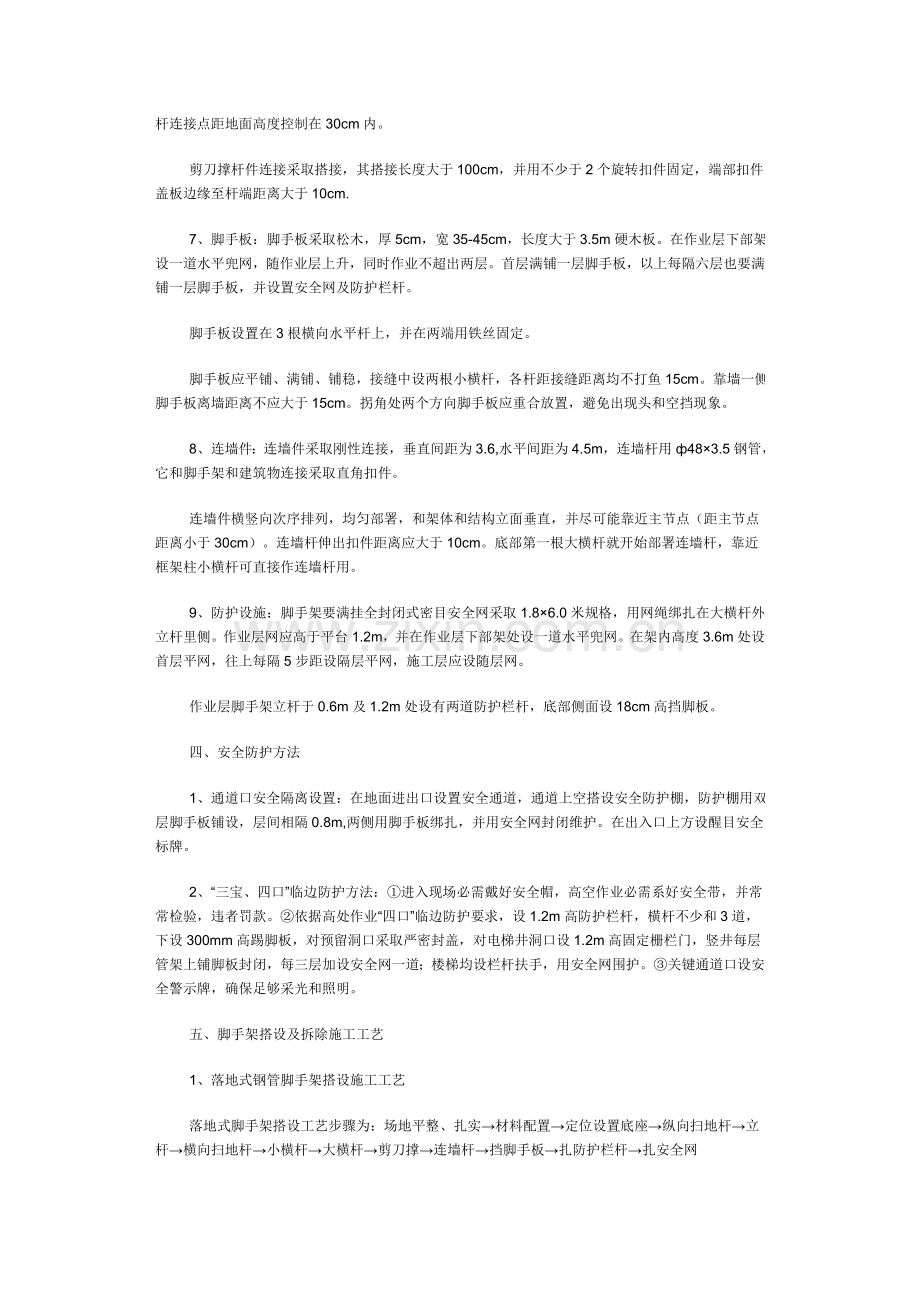

        剪力撑每6步4跨设置一道，斜杆和地面夹角在45-60°之间。斜杆相交点处于同一条直线上，并沿架高连续部署。剪力撑一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出端头上，两端分别用旋转扣件固定，在其中间增加2-4个扣接点。全部固定点距主节点距离不打于15cm。最下部斜杆和立杆连接点距地面高度控制在30cm内。
        剪刀撑杆件连接采取搭接，其搭接长度大于100cm，并用不少于2个旋转扣件固定，端部扣件盖板边缘至杆端距离大于10cm.
        7、脚手板：脚手板采取松木，厚5cm，宽35-45cm，长度大于3.5m硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超出两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。
        脚手板设置在3根横向水平杆上，并在两端用铁丝固定。
        脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝距离均不打鱼15cm。靠墙一侧脚手板离墙距离不应大于15cm。拐角处两个方向脚手板应重合放置，避免出现头和空挡现象。
        8、连墙件：连墙件采取刚性连接，垂直间距为3.6,水平间距为4.5m，连墙杆用ф48×3.5钢管，它和脚手架和建筑物连接采取直角扣件。
        连墙件横竖向次序排列，均匀部署，和架体和结构立面垂直，并尽可能靠近主节点（距主节点距离小于30cm）。连墙杆伸出扣件距离应大于10cm。底部第一根大横杆就开始部署连墙杆，靠近框架柱小横杆可直接作连墙杆用。
        9、防护设施：脚手架要满挂全封闭式密目安全网采取1.8×6.0米规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下部架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。
        作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高挡脚板。
        四、安全防护方法
        1、通道口安全隔离设置：在地面进出口设置安全通道，通道上空搭设安全防护棚，防护棚用双层脚手板铺设，层间相隔0.8m,两侧用脚手板绑扎，并用安全网封闭维护。在出入口上方设醒目安全标牌。
        2、“三宝、四口”临边防护方法：①进入现场必需戴好安全帽，高空作业必需系好安全带，并常常检验，违者罚款。②依据高处作业“四口”临边防护要求，设1.2m高防护栏杆，横杆不少和3道，下设300mm高踢脚板，对预留洞口采取严密封盖，对电梯井洞口设1.2m高固定栅栏门，竖井每层管架上铺脚板封闭，每三层加设安全网一道；楼梯均设栏杆扶手，用安全网围护。③关键通道口设安全警示牌，确保足够采光和照明。
        五、脚手架搭设及拆除施工工艺
        1、落地式钢管脚手架搭设施工工艺
        落地式脚手架搭设工艺步骤为：场地平整、扎实→材料配置→定位设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→挡脚手板→扎防护栏杆→扎安全网
        定距定位：依据结构要求在建筑物四面用尺量出由外立杆离墙距离，并做好标识。垫板、底座应正确地放在定位线上，垫板必需铺设平稳，不得悬空。
        在搭设首层脚手架过程中，沿四面每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架和主体结构连墙杆可靠连接后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定方法，直到连墙件搭设完成后方可拆除。
        双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头，再立中间一根，相互看齐后，立中间部分各立杆。双排架内外排两立杆连线要和墙面垂直。立杆接长时，宜先立外排，后立内排。（其它组件搭设要求参见结构要求）
        2、悬挑式钢管脚手架搭设施工工艺
        水平挑杆→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→挡脚手板扎防护栏杆→扎安全网
        3、脚手架拆除施工工艺
        拆架程序应遵守由上到下，先搭后拆标准，即先拆拉杆、脚手板、剪刀撑、斜撑，以后拆小横杆、大横杆、立杆等（通常拆除次序为：安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆）
        不准分立面拆除或在上下两步同时进行拆架。做到一步一清，一杆一清。拆立杆时，要先抱住立杆后拆最终两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。全部连墙杆等必需随脚手架拆除同时下降，严禁先将连墙件垫层或数层拆除后再拆脚手架，分段拆除高差部应大于2步，如高差大于2步，应增设连墙件加固。
        拆除后架体稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑预防变形，拆除各标准节时，应预防失稳。
        六、安全施工技术方法
        1、材质及其使用安全技术方法
        ①扣件紧固程度在40-50N·m,对接扣件抗拉承载力为3KN。扣件上螺栓保持合适拧紧程度。
        对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以确保安全。
        ②各杆件端头伸出扣件盖板边缘长度不应小于100m。
        ③钢管有严重锈蚀、压扁或裂纹不得混用。严禁使用有脆裂、变形、滑丝等现象扣件。
        2、脚手架搭设安全技术方法
        ①脚手架基础必需经过硬化处理满足承载力要求。做到不积水、不沉陷。
        ②搭设过程中划出工作标志区，严禁行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开和另一个人相关扣件时必需告诉对方，并得到许可，以防坠落伤人。
        ③开始搭设置杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可依据情况拆除。
        ④脚手架立即和结构拉结或采取临时支顶，以确保搭设过程安全，未完成脚手架在每日收工之前一定要确保架子稳定。
        ⑤脚手架必需配合施工进度搭设，一次搭设高度不得超出相邻连墙件以上两步。
        ⑥在搭设过程中应由安全员、架子班长等进行检验、验收和签证。每两步验收一次，达成设计施工要求后挂合格牌一块。
        3、脚手架上施工作业安全技术方法
        ①结构外脚手架每支搭一层，支搭完成后，经项目部安全员验收合格后方可使用。任何班组长和个人未经同意不得任意拆除脚手架部件。
        ②严格控制施工荷载，脚手板不得集中堆料施荷。
        ③结构施工时不允很多层同时作业，装修施工时同时作业层数不超出两层。
        ④各作业层之间设置可靠防护栅栏，预防坠落物体伤人
        ⑤定时检验脚手架，发觉问题和隐患，在施工作业前立即维修加固，以达成坚固稳定，确保施工安全。
        4、脚手架拆除安全技术方法
        ①拆架时必需察看施工现场环境，划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专员指挥，严禁非作业人员进入。
        ②拆除时要统一指挥，上下呼应，动作协调，当解开和另一个人相关结扣时，应先通知对方，以防坠落。
        ③天天拆架下班时，不应留下隐患部位。
        ④拆架时严禁碰撞脚手架周围电源线，以防触电事故。
        ⑤全部杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
        ⑥全部脚手板应自外向里竖立搬运，以防脚手板和垃圾物从高出坠落伤人。
        ⑦拆下零配件要装入容器内，用吊篮吊下，拆下钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。
        七、文明施工
        1、进入施工现场人员必需戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
        2、严禁酗酒人员上架作业，施工操作时要精力集中，严禁开玩笑和打闹。
        3、脚手架搭设人员必需是经过考试合格专业架子工，上岗人员定时体检，体检合格后方可发上岗证。
        4、护身栏、脚手板、密目安全网等影响作业，班组支模时，如需拆改时应由架子工完成，其它人员不得拆改。
        5、不准利用脚手架调运重物，作业人员不准攀登架子上下作业面。
        6、脚手架使用时间较长，所以在使用过程中要进行检验，发觉问题要立即处理。
        7、要确保脚手架整体性，不得和井架、升降机一并拉结，不得截断架体。
        8、施工人员严禁凌空投掷杆件、物料、扣件及其它物品不得乱扔。
        9、脚手架堆放场地要做到整齐、摆设合理、专员保管，并建立严格领退料手续。
        10、运至地面材料应按指定地点随拆随运、分类堆放、当日拆当日清，拆下扣件和铁丝要集中回收处理。应随时整理、检验，按品种分规格堆放整齐，妥善保管。
        11、在冬季、雨季要常常检验脚手板、斜道板和跳板上有没有积雪、积水等杂物。若有，则应随时清扫，并要采取防滑方法。
