边坡处理综合项目施工专项方案.doc

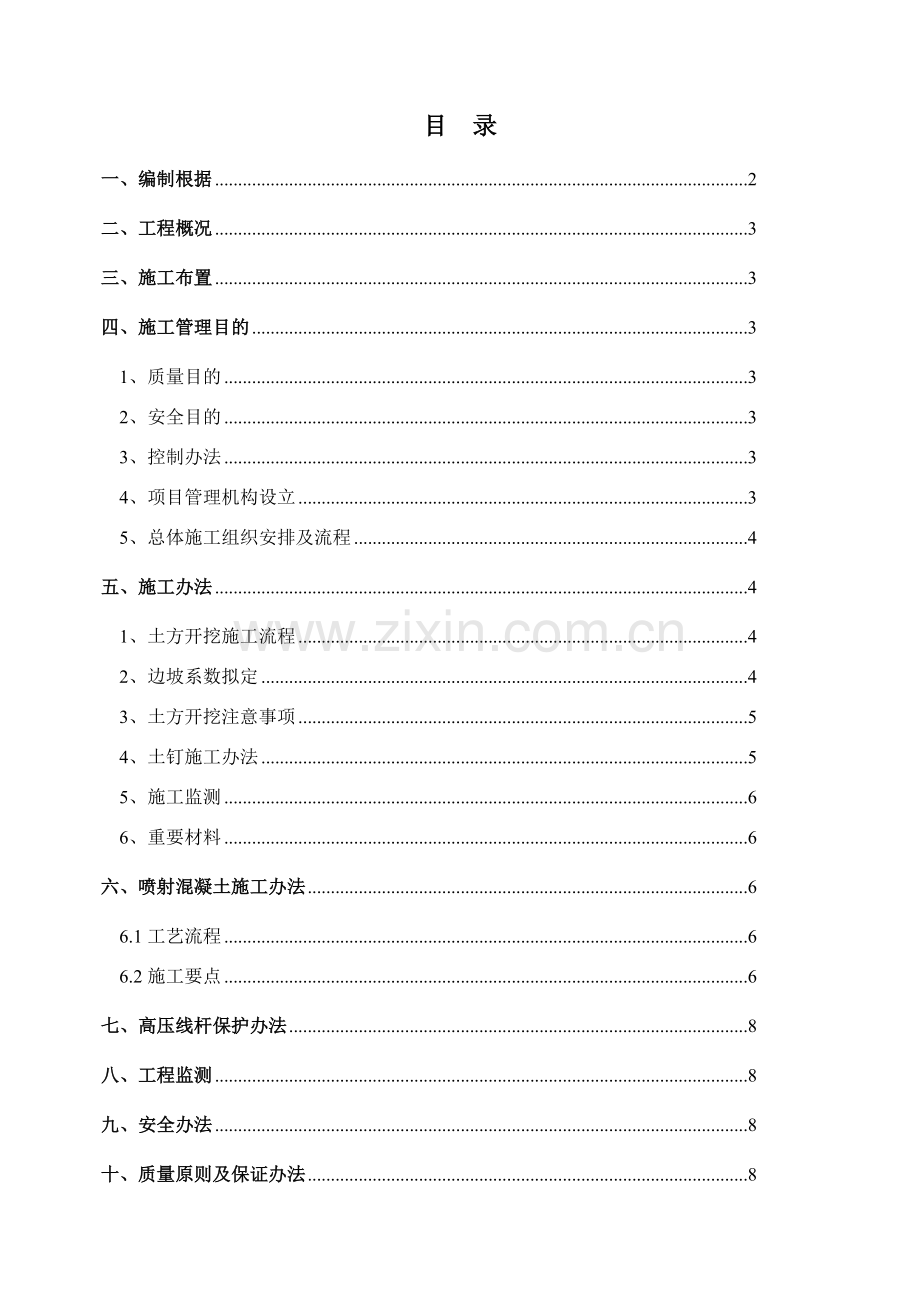

目 录
一、编制根据 2
二、工程概况 3
三、施工布置 3
四、施工管理目的 3
1、质量目的 3
2、安全目的 3
3、控制办法 3
4、项目管理机构设立 3
5、总体施工组织安排及流程 4
五、施工办法 4
1、土方开挖施工流程 4
2、边坡系数拟定 4
3、土方开挖注意事项 5
4、土钉施工办法 5
5、施工监测 6
6、重要材料 6
六、喷射混凝土施工办法 6
6.1工艺流程 6
6.2施工要点 6
七、高压线杆保护办法 8
八、工程监测 8
九、安全办法 8
十、质量原则及保证办法 8
十一、文明施工及环保办法 9

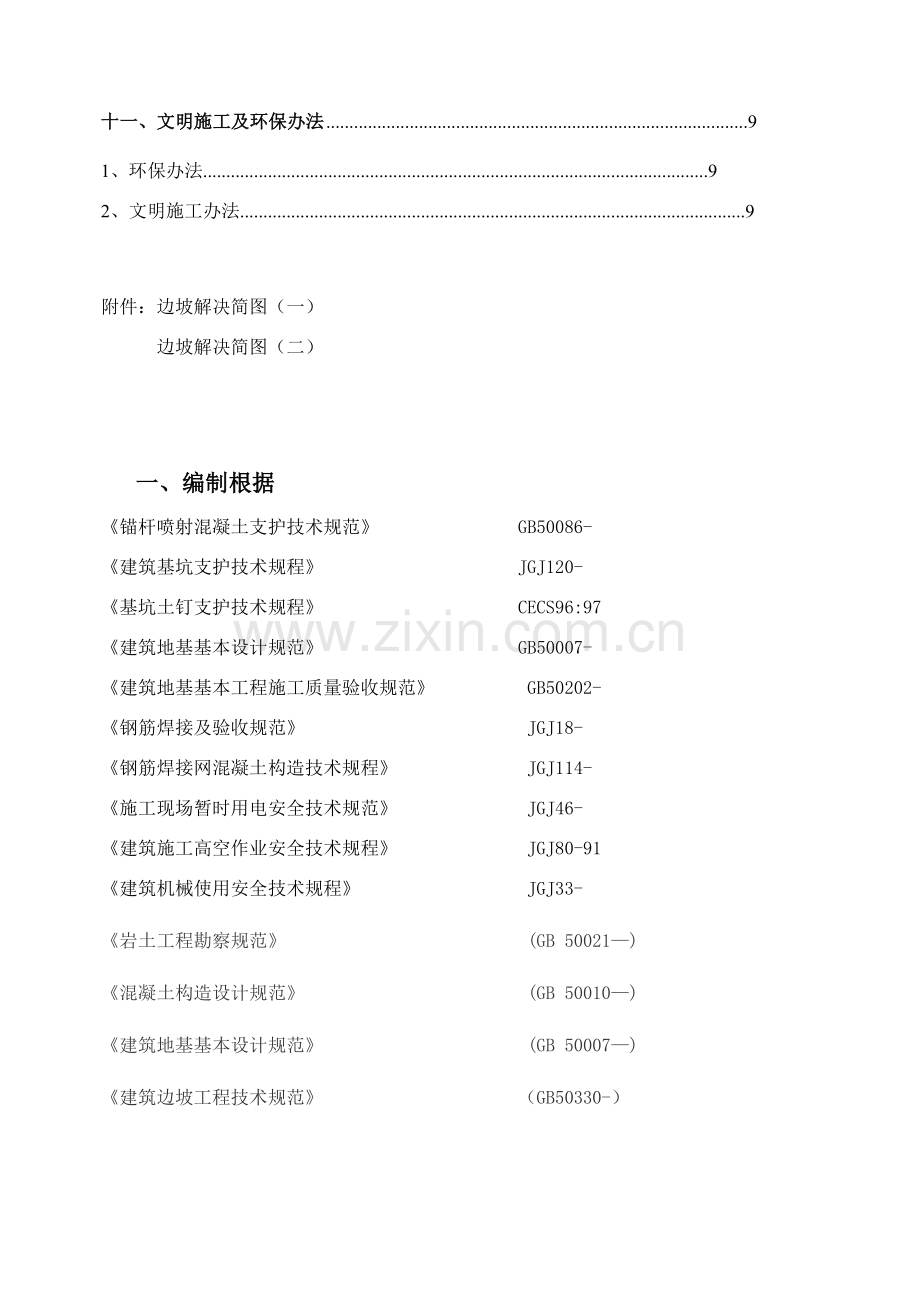

1、 环保办法.............................................................................................................9
2、 文明施工办法.............................................................................................................9

附件：边坡解决简图（一）
边坡解决简图（二）

一、编制根据
《锚杆喷射混凝土支护技术规范》 GB50086-
《建筑基坑支护技术规程》 JGJ120-
《基坑土钉支护技术规程》 CECS96:97
《建筑地基基本设计规范》 GB50007-
《建筑地基基本工程施工质量验收规范》 GB50202-
《钢筋焊接及验收规范》 JGJ18-
《钢筋焊接网混凝土构造技术规程》 JGJ114-
《施工现场暂时用电安全技术规范》 JGJ46-
《建筑施工高空作业安全技术规程》 JGJ80-91
《建筑机械使用安全技术规程》 JGJ33-
《岩土工程勘察规范》 (GB 50021—)
《混凝土构造设计规范》 (GB 50010—)
《建筑地基基本设计规范》 (GB 50007—)
《建筑边坡工程技术规范》 （GB50330-）

二、工程概况
1、工程名称：遵义市新蒲新区礼仪社区平庄农贸市场建设项目
2、建设地点：遵义市新蒲新区
3、建设单位：遵义市新区开发投资有限责任公司
4、施工单位：贵州林益建筑工程有限公司
5、设计单位：贵阳市建筑设计院有限公司
6、监理单位：贵州航天工程建设监理有限责任公司
7、勘察单位：贵州开磷（集团）设计研究院
8、构造类型：框架构造
9、建筑层数：1#楼地下2层，地上17层；2#楼地下2层，地上3层；3#楼地下2层，地上3层；4#楼地下2层，地上2层；5#楼地下2层，地上2层；6#楼地下2层，地上2层；7#楼地下2层，地上2层；8#楼地下2层，地上17层。
10、建筑面积：遵义市新蒲新区礼仪社区平庄农贸市场建设项目占地面积25928平方米，总建筑面积为78081平方米，计容建筑面积为51390平方米，不计容建筑面积为26691平方米。其中农贸市场及超市建筑面积15757平方米，1#楼总建筑面积为17105平方米，8#楼总建筑面积为14634平方米，商业建筑面积为3894平方米，地下车库及设备用房建筑面积26691平方米。
11、本工程设计标高（车库内地坪）±0.00相称于总平面规划布置图上绝对标高：875.30m。
三、施工布置
采用放坡系数约为1：0.6～1：0.8，注意保证暂时道路监测工作。
据施工现场实地勘测，本工程边坡重要以石方为主。我单位先采用浅眼控制性爆破方式对石方进行爆破，用破碎机进行破碎，采用反铲挖土机进行开挖及上车，开挖分层分段进行，分层高度不超1.5m～2m，并且支护和土方开挖配合交替进行。
挖土机边退边挖，边对边坡进行修整，该20cm土方采用人工清理，到边坡坡度达到设计规定是即可进行喷锚工作。
四、施工管理目的
1、质量目的
符合国家和本地现行施工质量验收规范，质量达到合格原则。
2、安全目的
坚持“安全第一，防止为主，综合治理”方针，建立健全安全管理组织机构，完善安全生产保证体系，杜绝安全特别重大、重大、大事故，杜绝死亡事故，防止普通事故发生。消灭一切责任事故，保证生命财产不受损害。创立安全生产原则工地。
3、控制办法
为达到工程整体目的，按期保质完毕基坑工程，咱们选用公司内先进管理人才构成项目班子，采用分组项目管理制度。专业工程选用先进队伍进场作业。
现场管理以项目经理负责制为核心，以项目合同管理和成本控制为重要内容，以系统管理和先进技术为手段项目管理机制，严格按照ISO9000模式、ISO14000环保系统、OHSAS18000管理体系运作，现场严格执行认证原则，以专业管理和计算机辅助管理相结合科学化管理体制。
4、项目管理机构设立
本工程由项目部组织施工，全面组织、管理实行本项目工程，全面履行施工合同，统一指挥、组织协调全面工作，对本工程质量、安全、工期、成本全面负责。本工程所需材料、人员、设备拟由公司生产经理全面协调，并由公司技术部门对本工程实行技术监控，公司各职能部门对本工程有关专业进行监督检查、指引 。
在项目经理部领导下，保证完毕生产、质量、安全、文明施工等目的，项目经理部负责进行全面领导和协调工作，依照进度筹划，进行施工队伍、材料组织、工序搭接总体安排，以保证现场合理施工秩序。

5、总体施工组织安排及流程
施工前勘察现场状况，清除地下障碍物：明确施工现场地下原有水、电、暖、煤气等各种管、沟、线位置，对仍在使用管线应做改线或保护解决。对于废弃管、线、沟应做相应截止，以免发生安全事故。
明确空中障碍物：查清施工现场及机械进出场道路上方与否有影响施工和交通高压线、电缆等空中障碍物，如存在应架高或与相应部门联系做解决。
对施工现场挖土区域内地下某些障碍物进行仔细调查，先与业主方及有关政府部门、机关积极配合，明确地下障碍物种类、数量、位置、埋深等因素，经业主、有关政府部门、机关单位确认，无误后方可进行障碍物清除。
对整个场地进行平整规划，涉及非基坑开挖范畴。
建立测量控制网点及水平标高控制点并报请监理验收；平面控制应先从整体考虑，遵循先整体、后局部，高精度控制原则。布设平面控制网形一方面考虑设计总平面图，现场施工平面布置图。
五、施工办法
1、土方开挖施工流程
定位放线→第一层土方开挖→边坡支护→第二层土方开挖→边坡支护→人工修整→进入下道工序
2、边坡系数拟定
依照地质勘察报告及本工程基坑边坡围护设计图纸，土方开挖边坡系数拟定为1：0.6～1：0.8放坡。
3、土方开挖注意事项
（1）土方开挖过程中，对定位轴线引出桩、原则水准点等，挖土时注意保护，并应经常检测和校核其位置与否对的；基坑水平标高和坡度与否符合设计规定，经常校核。
（2）施工中如果发现测量用永久性标志桩或地质、地震部门设立长期观测点、文物或古墓等应进行妥善保护并报有关部门解决后在进行施工。
4、土钉施工办法
（1）、工作原理
土钉在土层中斜向成孔，依托钢筋与土体之间摩擦力、拉杆与钢筋握裹力以及土钉强度共同作用来承受土体剪切荷载。土钉变化了基坑边坡土体受力状态，减小了基坑坑壁位移，维护了构造物稳定。通过土钉将拉力传递到稳定土体，即土钉穿过滑动面或不稳定区进一步土体深层，使基坑四周土体不发生位移趋势。
（2）、工艺原理
通过土钉将承受力传递给稳定地层，对土钉施加张拉力，有助于钢筋与土体之间摩擦力、拉杆与钢筋握裹力以及土钉强度共同作用，使钢筋保持稳定。土钉在土体内嵌入一定长度和分布密度土钉体，与土共同作用，用以弥补土体自身强度局限性。使得提高当前土体整体刚度，增长边坡稳定性。
（3）施工工艺
1）测量放孔：依照控制点及《土钉平面布置图及详图》进行测放。测放务必精确，规定测放过程中作好记录，检查无误，复查定位精确性后报监理审核。在基坑设计范畴外应设立固定点，并用红油漆标注清晰，供侧放、恢复、检查桩使用，以保证在施工过程中可以经常进行复测，保证孔位精确。孔位放测完毕后保证偏差＜20㎜；土钉钻机就位时应精确，底座应垫平，钻杆倾斜角度应用罗盘校核，角度偏差不不不大于2°，高差不超过30mm。2）土钉置入：在拟定土钉孔位后，用振动式土钉钻机钻孔进行施钻，初始时应用小功率缓慢钻进，钻进约500mm后，校正钻孔方向，全功率钻进。为了精确控制钻孔角度，在施钻时要由当班技术员用地质罗盘控制钻杆方向，使钻孔角度偏差控制在 2°以内。钻孔深度通过在钻杆上所作标记控制，规定钻孔深度不不大于杆体有效长度，并不不不大于设计孔深200mm。
3）当植入土钉遇障碍不能达到设计孔深或地质条件与设计不符时，应及时与甲方及设计单位联系，及时拟定解决方案。
4)实验：
钢筋工程在全面施工前必要一方面进行3根实验钢筋抗拔极限承载力检测.依照《建筑基坑技术工程》规定采用10级加载制度对钢筋进行检测,最大实验荷载为极限荷载,当每级荷载施加完毕后,及时测读位移量,后来每隔5min测读一次.当持续4次测读钢筋拔升值均不大于0.1mm时,以为在该级荷载下位移已达到稳定状态,继续施加下一级荷载。当每排钢筋施工完毕,钢筋按5%比例抽取,进行抗拔承载力检查
5、施工监测。
施工监测涉及：
(1钢筋轴力监测，依照钢筋监测状况，
(2支护位移量测；
(3地表开裂状态观测；
(4附近建筑物和重要管线等设施变形测量和裂缝观测；
(5基坑渗水、漏水和基坑内外地下水位变化。
（6在土方开挖期间对于基坑边坡土体顶部水平位移和支护构造侧移必要每日观测不少于一次。当基坑开挖深度增大或发现变形发展较大时，必要加大监测频率；当变形急剧发展或浮现破坏预兆时，必要对变形状况加密监测。
6、重要材料
重要材料：采用C25钢筋，120厚M30水泥砂浆及50mmPVC管，挂网钢筋为C6@200*200，加强钢筋为C12@*。
六、喷射水泥砂浆施工办法
1、工艺流程
测量放线定位→开挖工作面→排水办法→开挖至土钉深度→边坡修整 →搭设施工脚手架→植入土钉→安装加强筋→挂钢筋网→主筋与土钉焊接 →喷射水泥砂浆→拆除施工脚手架→清理施工现场。
2、施工要点
序号
施工工艺
施工要点
1
测量放线
依照支护方案测量放出开挖线，用白石灰撒在现场。
2
开挖工作面，修整边坡
基坑边坡应分段分层开挖，采用反铲挖掘机，预留200mm人工修坡，开挖深度在土钉孔位下500mm，边开挖，边人工修整边坡。人工修整坡时，坡面不平整度≤20mm。
3

植入土钉

土钉成孔机具采用洛大功率凿岩机植入钢筋，施工前在设计孔位处作明显标志，以免钢筋植入时错位，采用C25钢筋植入边坡土方1.5米深，矩形布置@，植入角度为20°
4
加强筋安装
土钉安装完毕后布置C12@*加强筋，保证后续挂钢筋网稳定牢固。
5
挂钢筋网施工
钢筋网与坡面间隙宜不不大于20mm，钢筋网应与土钉和加强筋连接牢固，保证喷射砼时钢筋不晃动。钢筋为C6@200*200单层双向布置，坡面沿30m设立一道伸缩缝，缝宽3cm,缝内填塞沥青麻丝， 网片之间采用绑扎搭接，搭接长度不不大于250mm。
6
喷射水泥砂浆
喷射水泥砂浆分三步完毕：第一步，人工修整边坡（200厚粘土）；第二步，采用喷浆机进行喷浆，喷射顺序应自下而上喷射；第三步，喷射120mm厚M30水泥砂浆。
7
排水办法
为防止喷锚内有局部渗水，将坡顶及坡脚四周地表修整并构筑明沟排水（排水沟宽度300），严防地表水再向下渗水。在坡底，设立暂时集水坑，等水沉淀后二次运用或用泵抽出基坑外。对于局部滞水层，可在埋设花管（Φ50PVC管），以便于土钉墙内积水顺利排出。
七、高压线杆保护办法
1、施工前同电线杆产权单位充分沟通，对电线杆保护办法进行有效充分协商，制定有效保护方案。
2、施工前对此高压电线杆进行保护支撑。
3、现电线杆保护办法重要为：
①在线杆周边浇200m混凝土挡墙。
②电杆周边支护采用锚杆支撑。
4、详细办法如下：
（1）在电线杆周边新建混凝土挡墙，保护电线杆；
（2）沿线杆周边钻孔，孔径为150mm，间距为300mm，采用C32锚杆做为支撑，灌M30水泥砂浆，上部支撑采用四侧锚杆与电线杆连接，并固定于人行道边及四周空地有效拉结点上。
八、工程监测
为防止土方开挖过程和基本施工时边坡失稳，加强边坡监测，并做好测量记录，同步在施工过程中每天派专人负责边坡监测，并做好相应记录。
九、安全办法
9.1开工前，由施工现场总负责人向所有参加施工人员进行书面安全技术交底。
9.2设专职安全员，负责现场安全施工。
9.3所有参加施工人员，进入现场必要戴好安全帽。
9.4车辆进入现场，限速5公里/小时。
9.5在基槽边沿，搭设安全保护拦，防止人员坠落。
9.6任何人不得向坑底丢弃杂物，以免砸伤槽底施工人员。
9.7每日收车后，机械设备应停在安全地区，防止意外塌方，导致事故。
9.8在土方施工过程中，要严格控制放坡系数，坡度系数必要符合设计规定。
9.9基坑边安全防护：在坡顶沿基槽周边外侧1米以外设立安全围护挡板，并张贴警示标牌。
十、质量原则及保证办法
10.1原则：符合《土方与爆破施工及验收规范》（GB50201-）及设计和有关规定。
10.2基坑边坡土方工程容许偏差：
10.2.1边坡底面标高（人工清理）：200mm。
10.2.2长度、宽度（由设计中心线向两边尺寸）：不应偏小。
10.2.3边坡坡度：不应偏陡。
10.2.4护坡面层平整度为+10mm。
10.3保证办法：
10.3.1挖掘机司机要按照放线工所放灰线开挖。
10.3.2测量工要保证随挖随测，避免超挖、错挖。
10.3.3夜晚施工要有足够照明。
十一、文明施工及环保办法
1、环保办法
11.1.1、加强开工前教诲，通过专项会议和生产例会，对全体职工进行环保教诲，提高环保意识，做到动工前明确化，施工过程中管理制度化、原则化，环保实行详细化。
11.1.2、大气污染（粉尘、扬尘污染）控制
施工期重要大气污染源有：由开挖、爆破、装卸等过程中产生粉尘散落及运送过程中产生二次扬尘，施工机械产生废气等。重要办法有：
采用湿法除尘。对开挖作业区恰当喷水保证地面具备一定湿度，减少粉尘产生。及时将开挖出土石清运浮现场；爆破前采用编织布覆盖，减少扬尘，减少施工现场对环境破坏。运送碴土车辆，进行密闭运送。工地上道路每天定期打扫。施工场地安设冲洗设施，清洗进出车辆。
11.1.3、环境噪声及其控制
（1）必要采用相应办法以使施工噪声符合国家环保局颁发《建筑施工场界噪声限值》（GB12523）规定。土石方施工阶段噪声限值为：昼间75dB,夜间55 dB。
（2）在可选取施工方案中尽量选用噪音小施工工艺和施工机械。
（3）将噪音较大机械尽量布置在远离施工红线位置，减少噪音对施工红线外影响。
（4）合理安排施工筹划，限制施工时间，噪声大，冲击性强并拌有强烈振动施工安排在白天进行，在中午（12：00至14:00）及夜间（22:00 至次日6:00）暂停此类施工，以免影响附近居民休息。
2、文明施工办法
11.2.1、文明施工组织办法
（1）认真执行关于建设工程文明施工管理规定。
（2）在工地入口处，设立关于安全标志牌。
（3）施工现场成立项目经理为组长，生产、技术、质量、安全、消防、保卫、材料等管理人员为成员施工现场文明施工管理领导小组。
（4）规定班组实行三检（自检、互检、交接检）制度，做到工完场清原则管理。
11.2.2、文明施工管理办法
（1）通过对现场进行调查分析，及时解决现场不需要和不合理人、事、物，避免发生窝工现象以及破坏场地场容场貌。
（2）安排专人对施工现场设备、场地、物品勤加维护打扫，保持现场环境卫生、干净整洁，无垃圾，无污物，并使设备运转正常。
（3）安排专人维护工地施工秩序，保持良好施工与生活环境。
（4）夜间施工作业区域要有足够照明设施。
（5）加强劳动保护，合理安排作息时间，配备施工补充预备力量，保证工人有充分休息时间。
11.2.3、现场场容场貌
（1）将施工机械位置与行走路线、安全防火及其他一切施工所必要暂时工程设施，按施工程序和安全文明规定，合理地进行设计，保证互相间尽量互不干扰。
（2）按施工现场布置图规定安排设施，堆放材料、设备，必要时随施工阶段作相应调节。
（3）保持现场道路畅通、平坦、整洁，现场不得有坑洼、积水及散落物。

附件：边坡解决简图（一）
边坡解决简图（二）
