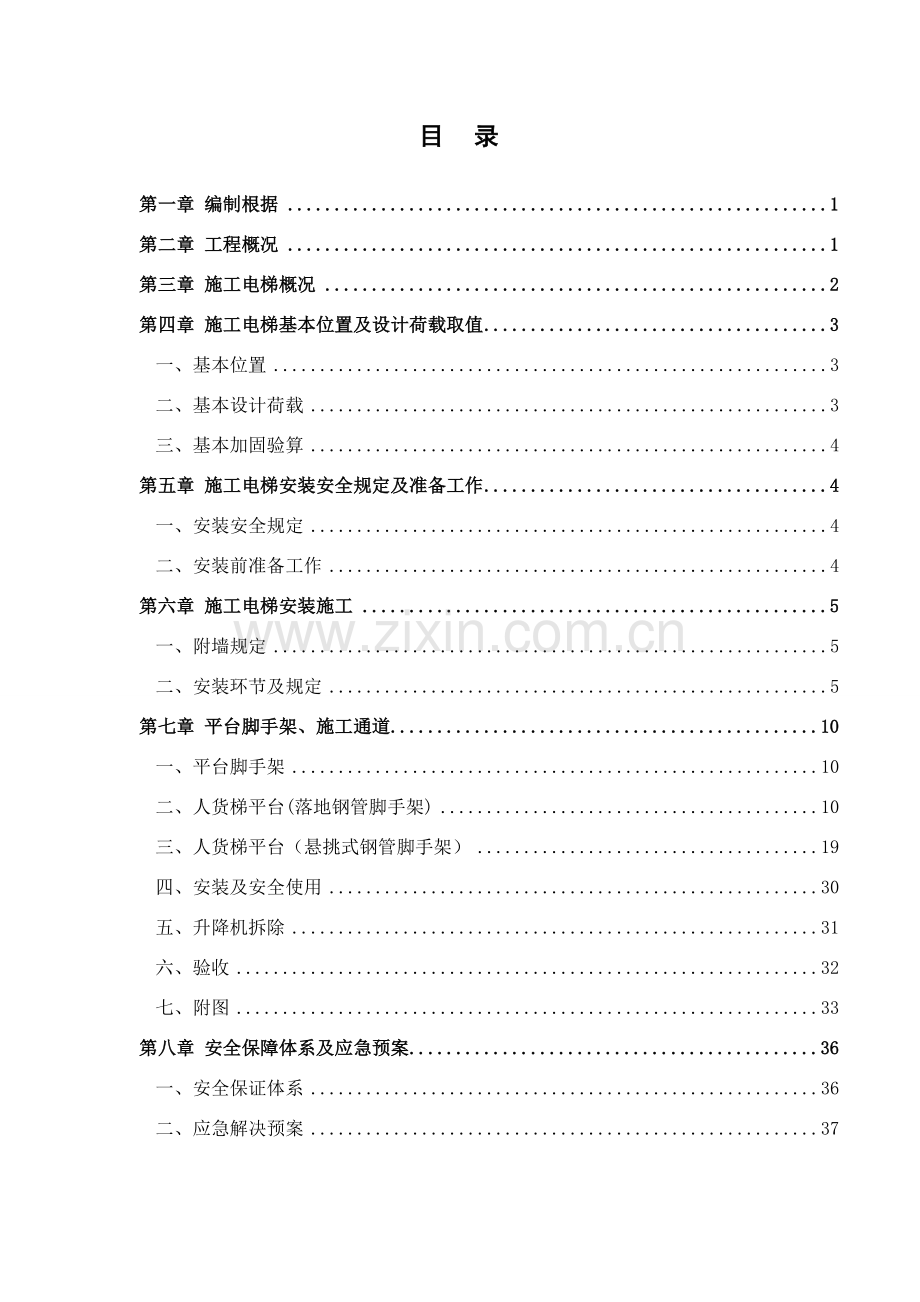

目 录

第一章 编制根据 1
第二章 工程概况 1
第三章 施工电梯概况 2
第四章 施工电梯基本位置及设计荷载取值 3
一、基本位置 3
二、基本设计荷载 3
三、基本加固验算 4
第五章 施工电梯安装安全规定及准备工作 4
一、安装安全规定 4
二、安装前准备工作 4
第六章 施工电梯安装施工 5
一、附墙规定 5
二、安装环节及规定 5
第七章 平台脚手架、施工通道 10
一、平台脚手架 10
二、人货梯平台(落地钢管脚手架) 10
三、人货梯平台（悬挑式钢管脚手架） 19
四、安装及安全使用 30
五、升降机拆除 31
六、验收 32
七、附图 33
第八章 安全保障体系及应急预案 36
一、安全保证体系 36
二、应急解决预案 37

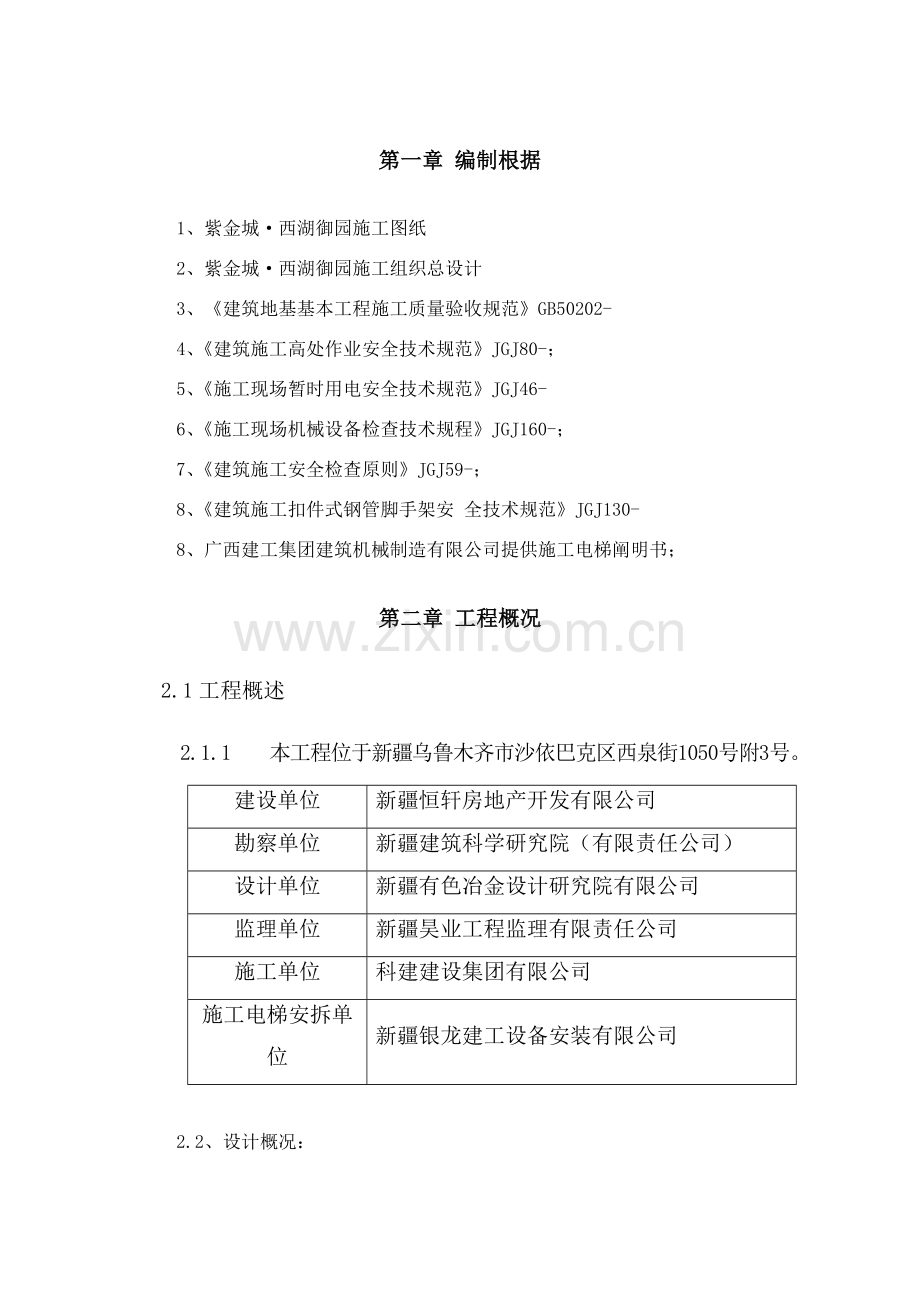

第一章 编制根据
1、紫金城·西湖御园施工图纸
2、紫金城·西湖御园施工组织总设计
3、《建筑地基基本工程施工质量验收规范》GB50202-
4、《建筑施工高处作业安全技术规范》JGJ80-；
5、《施工现场暂时用电安全技术规范》JGJ46-
6、《施工现场机械设备检查技术规程》JGJ160-；
7、《建筑施工安全检查原则》JGJ59-；
8、《建筑施工扣件式钢管脚手架安 全技术规范》JGJ130-
8、广西建工集团建筑机械制造有限公司提供施工电梯阐明书；
第二章 工程概况
2.1工程概述
2.1.1 本工程位于新疆乌鲁木齐市沙依巴克区西泉街1050号附3号。
建设单位
新疆恒轩房地产开发有限公司
勘察单位
新疆建筑科学研究院（有限责任公司）
设计单位
新疆有色冶金设计研究院有限公司
监理单位
新疆昊业工程监理有限责任公司
施工单位
科建建设集团有限公司
施工电梯安拆单位
新疆银龙建工设备安装有限公司

2.2、设计概况：
2.2.1、本工程为商业住宅楼，地下1层，地上17层，构造设计使用年限为50年，建筑构造安全级别为2级。
2.2.2、本工程设计标高±0.000绝对标高989.3m，层高3m，建筑高度53.35m。
2.2.3、本工程总建筑面积：8424.87㎡；其中地上8004.76㎡，地下420.11㎡。
2.2.4、建筑防火分类：本工程为高层建筑，均属于一类建筑，建筑耐火级别：一级，抗震设防：按8度设防，构造形式：钢筋砼剪力墙构造
第三章 施工电梯概况
广西建工集团建筑机械制造有限责任公司生产SC200/200Ⅱ型B(正齿低速三驱三传动)施工电梯具备效率高、性能稳定、维护简朴、安全可靠、省电等长处。构成系统重要涉及护栏、导轨架、附墙系统、吊笼、吊杆、传动机构、安全器、对重系统、电缆导向装置、限位开关系统、电气控制系统等某些。
本施工电梯重要技术参数见下表：
序号
项目
参数
备注
1
额定载重量 （Kg）
2×

2
额定安装载重量 (Kg)
2×

3
吊杆额定载重量 （Kg）
250

4
吊笼净空 (M)
3.2×1.5×2.4

5
最大架设高度(可增) (M)
460

6
起升速度(380V 50Hz) (M/min)
0-42

7
功率 (KW)
3×9.5

8
满载起动电流(380V 50Hz) (A)
2×60

9
底笼重量 (Kg)
1150

10
吊笼重量 (Kg)
2×1200

11
原则节长度 (mm)
1508

12
原则节重量 (Kg)
165

13
原则节截面尺寸 (mm)
650×650

第四章 施工电梯基本位置及设计荷载取值
一、基本位置
主体构造及装修阶段施工时，垂直运送机械采用SC200/200Ⅱ型B施工升降机1台；垂直运送机筹划安装时间为构造6层开始。依照施工现场场地状况及建筑物平面位置，拟定30#楼施工电梯安装位置为1轴-7轴交P轴。基本设立于采光井外侧回填土上。
二、基本设计荷载
1、施工电梯地基解决
因施工电梯基本坐落于回填土上，必要对地基进行加强解决。
（1）主楼开挖深度为-4m，故回填土厚度为4m。
（2）回填土采用对构造无腐蚀性戈壁土。
（3）回填前一方面对基坑内垃圾进行清理。
（4）回填土进行分层夯实，每层虚铺厚度不不不大于300mm。
（5）回填土夯实度不低于0.94，经实验检测后方可进行基本施工。
详细施工办法详见土方回填专项施工方案。
2、施工电梯基本设计
依照广西建工集团建筑机械制造有限公司提供施工电梯阐明书，升降机基本底板配双层双向钢筋。钢筋直径为12，间距250mm，基本厚度350mm，长宽为6000*4600。（后附厂家提供施工电梯基本施工图）。
3、
升降机楼从主楼正负零至屋面层，30#楼安装高度为51m，每节导轨架1508mm，所需34节原则导轨架。施工升降机自重： SC200/200Ⅱ型B施工升降机按高度65m时重量：P1=（吊笼重+底笼重+导轨架总重+对重重量+荷载）。吊笼重22KN；外笼重11.5KN；导轨架总重=(每节重1.65KN,每节高1.508m)：1.65KN×44节=72.6KN；载重40KN； P1=（44+11.5+72.6+40）=168.1KN。
基本承载P计算
考虑动载、自重误差及风载对基本影响，取系数n=2.1。
顶板升降机基本承载P=G×2.1=168.1×2.1=336.2KN
施工电梯基本混凝土自重：P2=4.6×6×0.35×25kN/ m3=241.5KN。
施工总荷载为336.2+241.5=577.7 KN
基本地面承受压力：577.7÷（4.6×6）=20.93KN/m2
第五章 施工电梯安装安全规定及准备工作
一、安装安全规定
1、安装场地应清理干净，并用标志杆等围起来，禁止非工作人员入内。防止安装上方掉落物体,必要时应加安全网。安装过程中，必要由专人负责，统一指挥。
2、运用吊杆进行安装时，不容许超载，吊杆最大起重量为2500N，吊杆只用来安装或拆卸升降机零部件，不得用作其他起重用途。吊杆上有悬挂物时，不得开动吊笼。
3、升降机运营时,施工人员头、手绝对不可露出安全栏以外。如果有人在导轨架上或附墙架上工作时，绝对不容许开动升降机，当吊笼升起时禁止进入外笼内。吊笼上所有零部件，必要放置平稳，不得露出安全栏外。
4、安装作业人员应按空中作业安全规定，涉及必要戴安全帽，系安全带，穿防滑鞋等，不要穿过于宽松衣服，应穿工作服，以免被卷入运动部件中发生安全事故。
5、操纵升降机，必要将操纵盒拿到吊笼顶部，不容许在吊笼内操作。吊笼起动前，应先进行全面检查，消除所有不安全隐患。安装运营时，必要按升降机额定安装载重装载，不容许超载运营。雷雨天、雪天或风速超过13m/s恶劣天气不能进行安装作业。
二、安装前准备工作
安装工地应具备适当电源，并必要配备一种专供升降机用电源箱，每个吊笼均应由一种开关箱控制，供电熔断器电流为额定电流1.5～2倍。应具备适当起重设备及安装工具。应具备运送和堆置升降机零部件道路及场地。应按规定制作基本，自备好地脚螺栓，拟定附墙架与建筑物连接方案，准备好予埋件或固定件等。依照需要，自备站台附件，如：过桥板，安全栏杆等。
第六章 施工电梯安装施工
一、附墙规定
每三层设附墙架一道，电梯中心距楼板距离为3.5米，附着长度为3.5米，普通施工升降机附墙连接架原则长度为3.0米至3.6米，因此支撑长度随附着物远近进行特殊加长解决。
附墙架均与阳台封口梁进行附着。
二、安装环节及规定
在安装升降之前必要熟悉“安装安全规定”。深刻理解升降机机械和电气性能，并对有待安装各个零、部件进行检查，符合规定后方可使用。
1、升降机基本：依照本工程特点，为以便工程施工需要，本工程升降机安装在回填土上，为了保证基本稳定性及强度，必要保证人货电梯基本混凝土强度及几何尺寸，且分层夯实密实度必要达到0.94以上。
2、外笼及内笼安装
（1）左侧面对外笼门外笼底盘是和两节原则节连接在一起，且左吊笼也装在两节原则节上，吊笼底架与外笼底盘用螺栓进行连接成为一体（安装就位后及时拆下）。右侧外笼底盘和右盘笼底架也用螺栓进行暂时连接成为一体（安装就位后应及时拆下）。以便运送和按扎，详细安装办法如下：用塔吊将左外笼、吊笼及所所带两节原则节，吊装于升降机对建筑墙体一面与墙体平行。
（2）右外笼及吊笼吊装前，应将右吊笼内两个电动机自动器拉手撬松，并用垫块垫实，使该吊笼两个齿轮能与齿条滚动吻合，吊装时应缓缓放下，将吊笼吊入导轨立杆，吊笼就位后将自动器复位，用M20×130螺栓将左右外笼底盘结合处连接拧紧，并及时拆下左右吊笼与底盘连接螺栓。释放右吊笼各滚轮螺栓，转动偏心轴调节滚轮与导轨立柱间隙，调节后锁紧。然后释放传动板上及防坠安全器底板上背轮用专用扳手转动偏心套调节背轮与齿条间隙，调节后锁紧。调节完毕后齿轮与齿条吻合侧间隙为0.2-0.5，背轮与齿条背面间隙为0.5，各滚轮与导轨架立柱间隙为0.5。
（3）用经纬仪测量基本原则节垂直度保证其垂直度不大于两节原则节高度1/1000，调节时可用某些不同厚度铁皮垫入外笼底盘与基本之间进行调节。调节完毕后，用砼将地脚螺栓浇筑在基本面预留孔内，待砼达到强度后将地脚螺栓紧固。
3、电缆及电气装置按扎检查
（1）电缆安装：供电电源箱距升降机电源箱应在5米以内，为保证供电质量，即满载运营中电压波动在380V（容许偏差±5%范畴之内），因此引入电源电缆截面面积不应不大于VV3×25m㎡+2×10m㎡。按扎时：
A. 将引入电源电缆从供电电源接入升降机电源箱内。
B. 将升降机供电电缆以自由状态盘入电缆筒内，不得纽扣、打结。
C.将电缆筒固定在外笼底盘底盘上挑线架正下方，将电缆线一锻从电缆筒底部引出接入升降机电源箱，两一端通过电缆挑线架引到吊笼内接入吊笼内接线盒上。
（2）电气装置检查：电气装置在升降机出厂前以按扎完毕，因而在升降机按扎完毕后应做好如下检查：
A.升降机构造、电机和电气设备金属外壳均应良好接地，接地电阻不得超过4欧姆。
B.用兆欧表测量电动机及电气元件对地绝缘电阻不得不大于1兆欧姆。
C.检查各安全控制考官，分别触动各个门上联锁开关、松绳开关、上、下限位开关、极限开关，每次触动时吊笼应不能运营。
D.校核电动机接线，吊笼上下运营方向应与操作盒上所示一致。电气检查完毕后，升降机可进入安装工况。
4、吊杆安装
①先将推力轴承加润滑油后装在吊杆底部。
②将吊杆放如吊笼顶部安装孔内。
③在吊笼内将向心轴承安装在安装孔内，加压垫并用螺栓固定。
④当吊杆不使用时，应将殿勾勾住吊笼顶部吊点使其固定。
5、导轨架安装和加节
（1）导轨架安装：
A.将原则节立杆两端接头处齿条连接处檫干净，并加少量润滑油。
B.打开一扇吊笼顶部护身栏，将吊杆吊钩放至地面，用原则节吊具勾牢一节原则节（注：原则节带锥套一端向下）。
C.摇动摇把，将原则节吊至吊笼顶部放稳。（不要摘下低钩，应绷紧）
D.关上护身栏起动升降机，当吊笼开至加快导轨架顶部时，应点动行驶，直至吊笼顶部距导轨顶部0.5米左右时停止。
E.用吊杆吊起原则节，对准导轨架上是立管和齿条上锁孔放稳，用螺栓紧固，摘除吊勾、吊具。
F.若现场配有去重设备，可在地面线将4节原则节连接在一起一次直接吊接于导轨架顶部，用螺栓紧固。
（2）导轨架加节安装：在完毕电动升降试车过程后，规定进行额定安装载荷坠落实验，方可进行导轨架加节安装。
导轨架加节因供货方式和安装阶段不同，详细分类如下：
A.带对重系统时，运用塔机加节：
a.将原则节两端清理干净，对接接头、齿条销子、销孔 涂适量钙基脂后，几节连为一体（最多不超过四节），用连接螺栓紧固。
b.笼顶操作，吊笼接近导轨架顶部时，拆除上限位、上极限限位碰块，点动上升，在防冒顶限位处停止。
c.将笼顶操作按钮盒上电源开关扳至“总停”位置，切断电源，以防误操作。
d.用塔机将已连好导轨架锥套朝下，吊至待加高处，垂直套入，上紧螺栓。
e.重复以上操作加节到所需高度。
f.安装并整好上限位、极限限位、防冒顶限位碰块。
g.将笼顶操作按钮盒上电源接通，置于专用停放处，加节完毕。
B.带对重系统时，运用笼顶吊杆加节：
a.吊杆插入笼顶吊杆座孔内（若为电动，应接好电源）。
b.打开一扇笼顶安全栏杆，放下吊钩，用专用吊具吊起一节原则节。使带锥套一端向下，并平稳地放置在笼顶最多容许放置两节原则节。
c.卸掉吊具上原则节，将吊杆固定，关上安全栏杆。
d.笼顶操作，开动升降机，当吊笼接近导轨架顶部时，拆除上限位、上极限限位碰块，点动上升，在防冒顶限位处停止。
e.将笼顶操作按钮盒上电源开关扳至“总停”位置，切断电源，以防误操作。
f.吊杆吊起原则节，对接接头、齿条销子和销孔所有檫干净，加少量润滑脂。
g.旋转吊杆，使原则节锥套垂直套入，用连接螺栓紧固，松开吊钩，将吊杆转回并拆除。
h.重复以上操作加节所需高度。
i.安装并调节好上限位、上极限限位、防冒顶限位碰块。
j.将笼顶操作按钮盒上电源接通，置于专用停放处，加节完毕。
6、附墙架安装
（1）附墙座与建筑物连接承载力不得不大于40KN。
（2）附墙座和建筑物连接办法，附架与楼板连接。
A.将前杆用U型螺栓固定与原则节方框上，将附墙后座用穿墙螺栓固定于建筑物响应位置上。
B.用吊杆吊起中架、后架、后杆（组合成一体），将其安装于建筑物与导轨架之间。
C.通过调节后架和够杆矫正导轨架垂直度，调节完将扣瓦紧固。
D.用调节杆将后架一边与后杆另一边斜拉锁紧，以增墙其稳定性。
E.从基本面起每隔8.85米安装一套附墙架，每个人货梯拟设立7道附墙。最大高度时，最上面一处附墙以外悬出高度不得不不大于7.5米。
F. 随着导轨升高，应按每不不不大于8.85米安装一种附墙架，建筑物上附墙座应先安装好支架，其容许最大水平倾角为±100以内，每个停靠站必要设过桥平台。采用Ⅲ型附墙架，联接尺寸L=2900～3600mm，附墙架宽度B=1425mm。
7、电梯楼层入口设立：在入口处中庭内双排拆出凹口，搭设落地架，入口通道款1.2米，每层入口位置处设立，地上落地架与楼层柱体水平抱箍时，应将柱角保护好，以免损坏棱角。
8、天轮和钢丝绳安装：当导轨架安装到规定高度后带对重升降机要将天轮安装好，并用钢丝绳悬挂好对重。将天轮、绳轮、钢丝绳及钢丝绳架吊到吊笼顶部，并备好绳卡螺栓等。将钢丝绳架用M8×30螺栓固定在吊笼上，将吊笼升至距导轨架顶端500mm处，用吊杆将天轮安装到导轨架顶部，用M24螺栓固定。安装绳轮；将钢丝绳穿过绳轮和天轮放至地面对重上，并用三个绳卡固定于对重上，用同样办法将钢丝绳另一端用三个绳卡固定在绳轮上。
9、电缆保护架安装：在电缆加高过程中，要同步安装电缆保护架。从地面起每6米左右安装一种电缆保护架，用带卡子一端固定在φ51立管上。调节电缆保护架以及电缆托架位置，保证电缆在电缆保护架“U”形中心。
10、限位开关及极限开关碰铁安装：下限碰铁位置，应调节在吊笼满载下行时，自动停止在遇到缓冲簧100-200mm处。下极限碰铁应安装在吊笼在遇到缓冲弹簧之前制动。上限位碰铁调节到使吊笼自动停止在上终端站平台位置，要保证此时吊笼与导轨架顶部安全距离符合本地安全规定。上极限碰铁应安装在吊笼越过上平台150mm处。必要保证极限开关触柄与上下极限碰铁距离，在极限开关断开位置时，其触柄距碰铁0.5-2之内，紧固所有碰铁上螺栓,保证碰铁不移动。
11、护栏安装
（1）清扫基本表面，清除预留孔中积水、杂物。
（2）将底盘与外横梁连接，放在基本平面上，在底盘上安装三节原则节，将地脚螺栓放入预留孔，使其钩住基本钢筋，与底盘恰当紧固。
（3）调节底盘与附着墙面相对位置，使导轨架中心位置与附墙预埋件中心对正，且使底盘对称中心与附着墙面平行。
（4）用经纬仪测量导轨架与水平面垂直度，误差不得超过1.5㎜，并用钢垫片将底盘与基本之间垫实。也可以用水平尺检查导轨顶部四根立柱。管端面水平度误差不得超过1mm。
（5）调节符合规定后，进行二次灌浆，将地脚螺栓固定。同步将底盘与基本之间缝隙抹平。
（6）待二次灌浆达到许用强度后，用3503N·M力矩拧紧地脚螺栓，并再次进行调节，符合规定后，用450N·M力矩进一步紧固。
（7）将吊笼缓冲装置与底盘连接。
12、电动升降试车
（1）电气控制系统接通，并检查无误后，方可电动升降试车。
（2）接通电源，由专职驾驶员谨慎操作升降机，使吊笼上下运营多次，每次行程高度不得超过3米。
（3）查运营与否平稳，有无跳动、异响，制动器工作与否正常。停机后，对齿轮齿条啮合状况、滚轮与轨道架立柱管接触状况重新检查、调节。
（4）空笼试车完毕后，再进行安装载重实验。在空笼中装入额定安装载荷，按电机所用工作制，工作1小时，减速器温升不超过60K。
第七章 平台脚手架、施工通道
一、平台脚手架
脚手架为扣件式钢管落地式脚手架与分段悬挑式，立杆纵距为900，立杆横距为900mm，步距1500，连墙杆中心间距为3500mm（每根连墙杆有效面积为5.5平方米），两侧面按规定设立剪刀撑、挡脚板、栏杆、密目网。平台与构造构筑物间距35mm，保证施工时由脚手架平台承受荷载，保证构造平台板安全。脚手架平台搭设高度（含屋面层防护1500mm）为52.5米，落地架搭至8层,悬挑分段为9-14层， 15-18层。脚手板铺设层数为18层（0.35KN/m2），每米立杆构造自重取0.1291KN/m，施工正常荷载取2层（5KN/m2）。
二、人货梯平台(落地钢管脚手架)
落地式扣件钢管脚手架计算书
钢管脚手架计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-）。
计算脚手架为双排脚手架，搭设高度为24米，立杆采用单立管。
搭设尺寸为：立杆纵距0.9米，立杆横距0.9米，立杆步距1.50米。
采用钢管类型为48×3.0，连墙件竖向间距按层设立，水平间距依照平台设立。
施工均布荷载为5.0kN/m2，同步施工2层。
（一）大横杆计算:
大横杆按照三跨持续梁进行强度和挠度计算，大横杆在小横杆上面。
按照大横杆上面脚手板和活荷载作为均布荷载计算大横杆最大弯矩和变形。
1.均布荷载值计算
大横杆自重原则值 P1=0.038kN/m
脚手板荷载原则值 P2=0.350×0.900/3=0.093kN/m
活荷载原则值 Q=5.000×0.900/3=1.333kN/m
静荷载计算值 q1=1.2×0.038+1.2×0.093=0.158kN/m
活荷载计算值 q2=1.4×1.333=1.867kN/m

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)

大横杆计算荷载组合简图(支座最大弯矩)
2.抗弯强度计算
最大弯矩考虑为三跨持续梁均布荷载作用下弯矩
跨中最大弯矩计算公式如下:

跨中最大弯矩为
M1=(0.08×0.158+0.10×1.867)×1.6002=0.510kN.m
支座最大弯矩计算公式如下:

支座最大弯矩为
M2=-(0.10×0.158+0.117×1.867)×1.6002=-0.600kN.m
咱们选取支座弯矩和跨中弯矩最大值进行强度验算：
=0.600×106/4729.0=126.786N/mm2
大横杆计算强度不大于205.0N/mm2,满足规定!
3.挠度计算
最大挠度考虑为三跨持续梁均布荷载作用下挠度
计算公式如下:

静荷载原则值q1=0.038+0.093=0.132kN/m
活荷载原则值q2=1.333kN/m
三跨持续梁均布荷载作用下最大挠度
V=(0.677×0.132+0.990×1.333)×1600.04/(100×2.06×105×113510.0)=3.950mm
大横杆最大挠度不大于1600.0/150与10mm,满足规定!
（二）小横杆计算:
小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆上面。
用大横杆支座最大反力计算值，在最不利荷载布置下计算小横杆最大弯矩和变形。
1.荷载值计算
大横杆自重原则值 P1=0.038×1.600=0.061kN
脚手板荷载原则值 P2=0.350×0.900×1.600/3=0.149kN
活荷载原则值 Q=5.000×0.800×1.600/3=2.133kN
荷载计算值 P=1.2×0.061+1.2×0.149+1.4×2.133=3.240kN

小横杆计算简图
2.抗弯强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载计算值最不利分派弯矩和
均布荷载最大弯矩计算公式如下:

集中荷载最大弯矩计算公式如下:

M=(1.2×0.038)×0.9002/8+3.240×0.900/3=0.868kN.m
=0.868×106/4729.0=183.459N/mm2
小横杆计算强度不大于205.0N/mm2,满足规定!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载计算值最不利分派挠度和
均布荷载最大挠度计算公式如下:

集中荷载最大挠度计算公式如下:

小横杆自重均布荷载引起最大挠度
V1=5.0×0.038×800.004/(384×2.060×105×113510.000)=0.01mm
集中荷载原则值P=0.061+0.149+2.133=2.344kN
集中荷载原则值最不利分派引起最大挠度
V2=2344.107×800.0×(3×900.02-4×900.02/9)/(72×2.06×105×113510.0)=1.822mm
最大挠度和
V=V1+V2=1.831mm
小横杆最大挠度不大于900.0/150与10mm,满足规定!
（三）扣件抗滑力计算:
纵向或横向水平杆与立杆连接时，扣件抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,取8.0kN；
R —— 纵向或横向水平杆传给立杆竖向作用力设计值；
1.荷载值计算
横杆自重原则值 P1=0.038×0.800=0.031kN
脚手板荷载原则值 P2=0.350×0.900×1.600/2=0.224kN
活荷载原则值 Q=5.000×0.900×1.600/2=3.200kN
荷载计算值 R=1.2×0.031+1.2×0.224+1.4×3.200=4.786kN
单扣件抗滑承载力设计计算满足规定!
当直角扣件拧紧力矩达40--65N.m时,实验表白:单扣件在12kN荷载下会滑动,其抗滑承载力可取8.0kN；
双扣件在20kN荷载下会滑动,其抗滑承载力可取12.0kN。
（四）脚手架荷载原则值:
作用于脚手架荷载涉及静荷载、活荷载和风荷载。
静荷载原则值涉及如下内容：
(1)每米立杆承受构造自重原则值(kN/m)；本例为0.1363
NG1 = 0.136×32.000=4.362kN
(2)脚手板自重原则值(kN/m2)；本例采用木脚手板，原则值为0.35
NG2 = 0.350×11×1.600×(0.800+0.200)/2=3.080kN
(3)栏杆与挡脚手板自重原则值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，原则值为0.15
NG3 = 0.150×1.600×11/2=1.320kN
(4)吊挂安全设施荷载，涉及安全网(kN/m2)；0.005
NG4 = 0.005×1.600×32.000=0.256kN
经计算得到，静荷载原则值 NG = NG1+NG2+NG3+NG4 = 9.018kN。
活荷载为施工荷载原则值产生轴向力总和，内、外立杆按一纵距内施工荷载总和1/2取值。
经计算得到，活荷载原则值 NQ = 5.000×2×1.600×0.800/2=6.400kN
风荷载原则值应按照如下公式计算

其中 W0 —— 基本风压(kN/m2)，按照《建筑构造荷载规范》(GB50009-)附录表D.4规定采用：W0 = 0.300
Uz —— 风荷载高度变化系数，按照《建筑构造荷载规范》(GB50009-)附录表7.2.1规定采用：Uz = 1.250
Us —— 风荷载体型系数：Us = 0.872
经计算得到，风荷载原则值Wk = 0.7×0.300×1.250×0.872 = 0.229kN/m2。
考虑风荷载时,立杆轴向压力设计值计算公式
N = 1.2NG + 0.85×1.4NQ
通过计算得到，底部立杆最大轴向压力N=1.2×9.018+0.85×1.4×6.400=18.438kN
不考虑风荷载时,立杆轴向压力设计值计算公式
N = 1.2NG + 1.4NQ
通过计算得到，底部立杆最大轴向压力N=1.2×9.018+1.4×6.400=19.782kN
风荷载设计值产生立杆段弯矩 MW计算公式
MW = 0.85×1.4Wklah2/10
其中 Wk —— 风荷载原则值(kN/m2)；
la —— 立杆纵距 (m)；
h —— 立杆步距 (m)。
通过计算得到风荷载产生弯矩 Mw=0.85×1.4×0.229×1.600×1.400×1.400/10=0.085kN.m
（五）立杆稳定性计算:
1.不考虑风荷载时,立杆稳定性计算

其中 N —— 立杆轴心压力设计值，N=19.782kN；
i —— 计算立杆截面回转半径，i=1.59cm；
k —— 计算长度附加系数，取1.155；
u —— 计算长度系数，由脚手架高度拟定，u=1.500；
l0 —— 计算长度 (m),由公式 l0 = kuh 拟定，l0=1.155×1.500×1.400=2.425m；
A —— 立杆净截面面积，A=4.501cm2；
W —— 立杆净截面模量(抵抗矩),W=4.729cm3；
—— 由长细比，为2425/16=153；
—— 轴心受压立杆稳定系数,由长细比 l0/i 成果查表得到0.301；
—— 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =19782/(0.30×450)=145.959N/mm2；
[f] —— 钢管立杆抗压强度设计值，[f]=205.00N/mm2；
不考虑风荷载时，立杆稳定性计算 < [f],满足规定!
2.考虑风荷载时,立杆稳定性计算

其中 N —— 立杆轴心压力设计值，N=18.438kN；
i —— 计算立杆截面回转半径，i=1.59cm；
k —— 计算长度附加系数，取1.155；
u —— 计算长度系数，由脚手架高度拟定，u=1.500；
l0 —— 计算长度 (m),由公式 l0 = kuh 拟定，l0=1.155×1.500×1.400=2.425m；
A —— 立杆净截面面积，A=4.501cm2；
W —— 立杆净截面模量(抵抗矩),W=4.729cm3；
—— 由长细比，为2425/16=153；
—— 轴心受压立杆稳定系数,由长细比 l0/i 成果查表得到0.301；
MW —— 计算立杆段由风荷载设计值产生弯矩，MW=0.085kN.m；
—— 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =18438/(0.30×450)+85000/4729=154.106N/mm2；
[f] —— 钢管立杆抗压强度设计值，[f]=205.00N/mm2；
考虑风荷载时，立杆稳定性计算 < [f],满足规定!
（六）最大搭设高度计算:
不考虑风荷载时,采用单立管敞开式、全封闭和半封闭脚手架可搭设高度按照下式计算：

其中 NG2K —— 构配件自重原则值产生轴向力，NG2K = 4.656kN；
NQ —— 活荷载原则值，NQ = 6.400kN；
gk —— 每米立杆承受构造自重原则值，gk = 0.136kN/m；
经计算得到，不考虑风荷载时，按照稳定性计算搭设高度 Hs = 80.915米。
脚手架搭设高度 Hs等于或不不大于26米，按照下式调节且不超过50米：

经计算得到，不考虑风荷载时，脚手架搭设高度限值 [H] = 50.000米。
考虑风荷载时,采用单立管敞开式、全封闭和半封闭脚手架可搭设高度按照下式计算：

其中 NG2K —— 构配件自重原则值产生轴向力，NG2K = 4.656kN；
NQ —— 活荷载原则值，NQ = 6.400kN；
gk —— 每米立杆承受构造自重原则值，gk = 0.136kN/m；
Mwk —— 计算立杆段由风荷载原则值产生弯矩，Mwk = 0.072kN.m；
经计算得到，考虑风荷载时，按照稳定性计算搭设高度 Hs = 74.166米。
脚手架搭设高度 Hs等于或不不大于26米，按照下式调节且不超过50米：

经计算得到，考虑风荷载时，脚手架搭设高度限值 [H] = 50.000米。
（七）连墙件计算:
连墙件轴向力计算值应按照下式计算：
Nl = Nlw + No
其中 Nlw —— 风荷载产生连墙件轴向力设计值(kN)，应按照下式计算：
Nlw = 1.4 × wk × Aw
wk —— 风荷载原则值，wk = 0.229kN/m2；
Aw —— 每个连墙件覆盖面积内脚手架外侧迎风面积，Aw = 2.80×3.20 = 8.960m2；
No —— 连墙件约束脚手架平面外变形所产生轴向力(kN)；No = 5.000
经计算得到 Nlw = 2.871kN，连墙件轴向力计算值 Nl = 7.871kN
连墙件轴向力设计值 Nf = A[f]
其中 —— 轴心受压立杆稳定系数,由长细比 l/i=20.00/1.59成果查表得到=0.97；
A = 4.50cm2；[f] = 205.00N/mm2。
通过计算得到 Nf = 89.359kN
Nf>Nl，连墙件设计计算满足规定!
连墙件采用扣件与墙体连接。
通过计算得到 Nl = 7.871kN不大于扣件抗滑力8.0kN，满足规定!

连墙件扣件连接示意图
（八）立杆地基承载力计算:
立杆基本底面平均压力应满足下式规定
p ≤ fg
其中 p —— 立杆基本底面平均压力 (kN/m2)，p = N/A；p = 79.13
N —— 上部构造传至基本顶面轴向力设计值 (kN)；N = 19.78
A —— 基本底面面积 (m2)；A = 0.25
fg —— 地基承载力设计值 (kN/m2)；fg = 200.00
地基承载力设计值应按下式计算
fg = kc × fgk
其中 kc —— 脚手架地基承载力调节系数；kc = 1.00
fgk —— 地基承载力原则值；fgk = 200.00
地基承载力计算满足规定!
三、人货梯平台（悬挑式钢管脚手架）
本工程（9-14层、15-17层）采用悬挑式钢管脚手架施工平台。
悬挑式扣件钢管脚手架计算书
钢管脚手架计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-）。
计算脚手架为双排脚手架，搭设高度为19.0米，立杆采用单立管。
搭设尺寸为：立杆纵距0.90米，立杆横距0.90米，步距1.50米。
采用钢管类型为48×3.0，
连墙件竖向间距按层设立，水平间距依照平台设立。
施工均布荷载为5.0kN/m2，同步施工2层，脚手板共铺设7层。
悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.60米，建筑物内锚固段长度2.40米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.65m。拉杆采用钢丝绳。
（一）大横杆计算
大横杆按照三跨持续梁进行强度和挠度计算，大横杆在小横杆上面。
按照大横杆上面脚手板和活荷载作为均布荷载计算大横杆最大弯矩和变形。
1.均布荷载值计算
大横杆自重原则值 P1=0.038kN/m
脚手板荷载原则值 P2=0.350×0.800/3=0.093kN/m
活荷载原则值 Q=5.000×0.800/3=1.333kN/m
静荷载计算值 q1=1.2×0.038+1.2×0.093=0.158kN/m
活荷载计算值 q2=1.4×1.333=1.867kN/m

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)

大横杆计算荷载组合简图(支座最大弯矩)
2.抗弯强度计算
最大弯矩考虑为三跨持续梁均布荷载作用下弯矩
跨中最大弯矩计算公式如下:

跨中最大弯矩为
M1=(0.08×0.158+0.10×1.867)×1.6002=0.510kN.m
支座最大弯矩计算公式如下:

支座最大弯矩为
M2=-(0.10×0.158+0.117×1.867)×1.6002=-0.600kN.m
咱们选取支座弯矩和跨中弯矩最大值进行强度验算：
=0.600×106/4729.0=126.786N/mm2
大横杆计算强度不大于205.0N/mm2,满足规定!
3.挠度计算
最大挠度考虑为三跨持续梁均布荷载作用下挠度
计算公式如下:

静荷载原则值q1=0.038+0.093=0.132kN/m
活荷载原则值q2=1.333kN/m
三跨持续梁均布荷载作用下最大挠度
V=(0.677×0.132+0.990×1.333)×1600.04/(100×2.06×105×113510.0)=3.950mm
大横杆最大挠度不大于1600.0/150与10mm,满足规定!
（二）小横杆计算
小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆上面。
用大横杆支座最大反力计算值，在最不利荷载布置下计算小横杆最大弯矩和变形。
1.荷载值计算
大横杆自重原则值 P1=0.038×1.600=0.061kN
脚手板荷载原则值 P2=0.350×0.800×1.600/3=0.149kN
活荷载原则值 Q=5.000×0.800×1.600/3=2.133kN
荷载计算值 P=1.2×0.061+1.2×0.149+1.4×2.133=3.240kN

小横杆计算简图
2.抗弯强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载计算值最不利分派弯矩和
均布荷载最大弯矩计算公式如下:

集中荷载最大弯矩计算公式如下:

M=(1.2×0.038)×0.8002/8+3.240×0.800/3=0.868kN.m
=0.868×106/4729.0=183.459N/mm2
小横杆计算强度不大于205.0N/mm2,满足规定!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载计算值最不利分派挠度和
均布荷载最大挠度计算公式如下:

集中荷载最大挠度计算公式如下:

小横杆自重均布荷载引起最大挠度
V1=5.0×0.038×800.004/(384×2.060×105×113510.000)=0.01mm
集中荷载原则值P=0.061+0.149+2.133=2.344kN
集中荷载原则值最不利分派引起最大挠度
V2=2344.107×800.0×(3×800.02-4×800.02/9)/(72×2.06×105×113510.0)=1.822mm
最大挠度和
V=V1+V2=1.831mm
小横杆最大挠度不大于800.0/150与10mm,满足规定!
（三）
