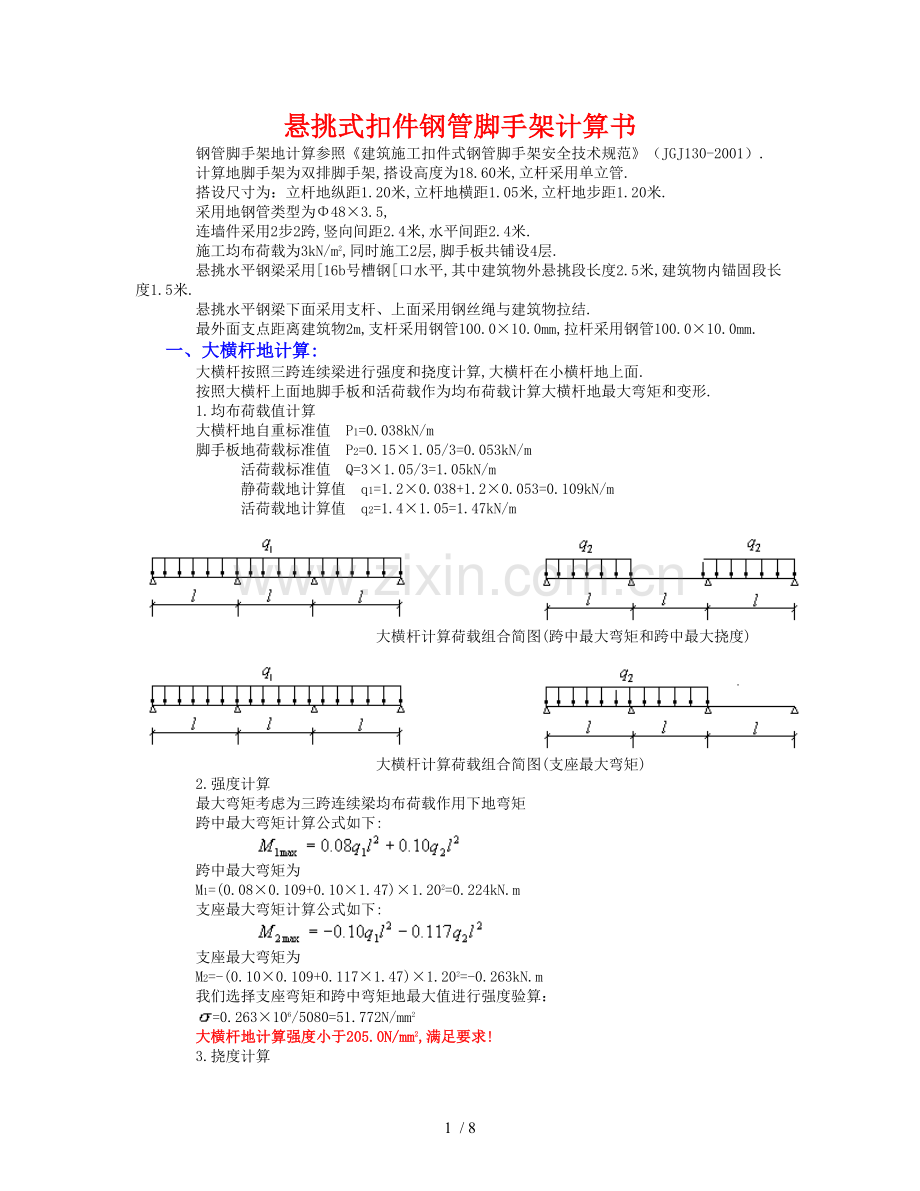

悬挑式扣件钢管脚手架计算书
钢管脚手架地计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）.
计算地脚手架为双排脚手架,搭设高度为18.60米,立杆采用单立管.
搭设尺寸为：立杆地纵距1.20米,立杆地横距1.05米,立杆地步距1.20米.
采用地钢管类型为Φ48×3.5,
连墙件采用2步2跨,竖向间距2.4米,水平间距2.4米.
施工均布荷载为3kN/m2,同时施工2层,脚手板共铺设4层.
悬挑水平钢梁采用[16b号槽钢[口水平,其中建筑物外悬挑段长度2.5米,建筑物内锚固段长度1.5米.
悬挑水平钢梁下面采用支杆、上面采用钢丝绳与建筑物拉结.
最外面支点距离建筑物2m,支杆采用钢管100.0×10.0mm,拉杆采用钢管100.0×10.0mm.
一、大横杆地计算:
大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆地上面.
按照大横杆上面地脚手板和活荷载作为均布荷载计算大横杆地最大弯矩和变形.
1.均布荷载值计算
大横杆地自重标准值 P1=0.038kN/m
脚手板地荷载标准值 P2=0.15×1.05/3=0.053kN/m
活荷载标准值 Q=3×1.05/3=1.05kN/m
静荷载地计算值 q1=1.2×0.038+1.2×0.053=0.109kN/m
活荷载地计算值 q2=1.4×1.05=1.47kN/m

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)

大横杆计算荷载组合简图(支座最大弯矩)
2.强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下地弯矩
跨中最大弯矩计算公式如下:

跨中最大弯矩为
M1=(0.08×0.109+0.10×1.47)×1.202=0.224kN.m
支座最大弯矩计算公式如下:

支座最大弯矩为
M2=-(0.10×0.109+0.117×1.47)×1.202=-0.263kN.m
我们选择支座弯矩和跨中弯矩地最大值进行强度验算：
=0.263×106/5080=51.772N/mm2
大横杆地计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下地挠度
计算公式如下:

静荷载标准值q1=0.038+0.053=0.091kN/m
活荷载标准值q2=1.05kN/m
三跨连续梁均布荷载作用下地最大挠度
V=(0.677×0.091+0.990×1.05)×12004/(100×2.06×105×121900)=0.909mm
大横杆地最大挠度小于1200/150与10mm, 满足要求!
二、小横杆地计算:
小横杆按照简支梁进行强度和挠度计算,大横杆在小横杆地上面.
用大横杆支座地最大反力计算值,在最不利荷载布置下计算小横杆地最大弯矩和变形.
1.荷载值计算
大横杆地自重标准值 P1=0.038×1.20=0.046kN
脚手板地荷载标准值 P2=0.15×1.05×1.20/3=0.063kN
活荷载标准值 Q=3×1.05×1.20/3=1.26kN
荷载地计算值 P=1.2×0.046+1.2×0.063+1.4×1.26=1.895kN

小横杆计算简图
2.强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载地计算值最不利分配地弯矩和
均布荷载最大弯矩计算公式如下:

集中荷载最大弯矩计算公式如下:

M=(1.2×0.038)×1.052/8+1.895×1.05/3=0.67kN.m
=0.67×106/5080=131.89N/mm2
小横杆地计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载地计算值最不利分配地挠度和
均布荷载最大挠度计算公式如下:

集中荷载最大挠度计算公式如下:

小横杆自重均布荷载引起地最大挠度
V1=5.0×0.038×10504/(384×2.060×105×121900)=0.024mm
集中荷载标准值P=0.046+0.063+1.26=1.369kN
集中荷载标准值最不利分配引起地最大挠度
V2=1369×1050×(3×1.052-4×1.052/9)/(72×2.06×105×121900)= 2.24mm
最大挠度和
V=V1+V2=2.264mm
小横杆地最大挠度小于1050/150与10mm,满足要求!
三、扣件抗滑力地计算:
纵向或横向水平杆与立杆连接时,扣件地抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,取8.0kN；
R —— 纵向或横向水平杆传给立杆地竖向作用力设计值；
1.荷载值计算
横杆地自重标准值 P1=0.038×1.05=0.04kN
脚手板地荷载标准值 P2=0.15×1.05×1.20/2=0.095kN
活荷载标准值 Q=3×1.05×1.20/2=1.89kN
荷载地计算值 R=1.2×0.04+1.2×0.095+1.4×1.89=2.808kN
单扣件抗滑承载力地设计计算满足要求!
当直角扣件地拧紧力矩达40--65N.m时,试验表明:单扣件在12kN地荷载下会滑动,其抗滑承载力可取8.0kN；
双扣件在20kN地荷载下会滑动,其抗滑承载力可取12.0kN；
四、脚手架荷载标准值:
作用于脚手架地荷载包括静荷载、活荷载和风荷载.
静荷载标准值包括以下内容：
(1)每米立杆承受地结构自重标准值(kN/m)；本例为0.1489
NG1 =0.1489×18.60=2.77kN
(2)脚手板地自重标准值(kN/m2)；本例采用竹笆片脚手板,标准值为0.15
NG2 = 0.15×4×1.20×(1.05+1.55)/2=0.936kN
(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板,标准值为0.15
NG3 = 0.15×1.20×4/2=0.36kN
(4)吊挂地安全设施荷载,包括安全网(kN/m2)；0.005
NG4 = 0.005×1.20×18.60= 0.112kN
经计算得到,静荷载标准值 NG = NG1+NG2+NG3+NG4 = 4.178kN.
活荷载为施工荷载标准值产生地轴向力总和,内、外立杆按一纵距内施工荷载总和地1/2取值.
经计算得到,活荷载标准值 NQ = 3×2×1.20×1.05/2=3.78kN
风荷载标准值应按照以下公式计算

其中 W0 —— 基本风压(kN/m2),按照《建筑结构荷载规范》(GB50009-2001)地规定采用：W0 = 0.35
Uz —— 风荷载高度变化系数,按照《建筑结构荷载规范》(GB50009-2001)地规定采用：Uz = 1.25
Us —— 风荷载体型系数：Us = 1.2
经计算得到,风荷载标准值Wk = 0.7×0.35×1.25×1.2 = 0.368kN/m2.
考虑风荷载时,立杆地轴向压力设计值计算公式
N = 1.2NG + 0.85×1.4NQ
风荷载设计值产生地立杆段弯矩 MW计算公式
MW = 0.85×1.4Wklah2/10
其中 Wk —— 风荷载基本风压值(kN/m2)；
la —— 立杆地纵距 (m)；
h —— 立杆地步距 (m).
五、立杆地稳定性计算:
不考虑风荷载时,立杆地稳定性计算公式

其中 N —— 立杆地轴心压力设计值,N=10.31kN；
—— 轴心受压立杆地稳定系数,由长细比 l0/i 地结果查表得到0.391；
　　 i —— 计算立杆地截面回转半径,i=1.58cm；
　　 l0 —— 计算长度 (m),由公式 l0 = kuh 确定,l0=2.08m；
　　 k —— 计算长度附加系数,取1.155；
　　 u —— 计算长度系数,由脚手架地高度确定,u=1.5；
　　 A —— 立杆净截面面积,A=4.89cm2；
　　 W —— 立杆净截面模量(抵抗矩),W=5.08cm3；
　　 —— 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 53.923
　　[f] —— 钢管立杆抗压强度设计值,[f] = 205.00N/mm2；
不考虑风荷载时,立杆地稳定性计算 σ< [f],满足要求!
考虑风荷载时,立杆地稳定性计算公式

其中 N —— 立杆地轴心压力设计值,N=9.512kN；
　　 —— 轴心受压立杆地稳定系数,由长细比 l0/i 地结果查表得到0.391；
　　 i —— 计算立杆地截面回转半径,i=1.58cm；
　　 l0 —— 计算长度 (m),由公式 l0 = kuh 确定,l0=2.08m；
　　 k —— 计算长度附加系数,取1.155；
　　 u —— 计算长度系数,由脚手架地高度确定；u = 1.5
　　 A —— 立杆净截面面积,A=4.89cm2；
　　 W —— 立杆净截面模量(抵抗矩),W=5.08cm3；
　　 MW —— 计算立杆段由风荷载设计值产生地弯矩,MW = 0.076kN.m；
　　 —— 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 64.71
　　[f] —— 钢管立杆抗压强度设计值,[f] = 205.00N/mm2；
考虑风荷载时,立杆地稳定性计算 σ< [f],满足要求!
六、连墙件地计算:
连墙件地轴向力计算值应按照下式计算：
Nl = Nlw + No
其中 Nlw —— 风荷载产生地连墙件轴向力设计值(kN),应按照下式计算：
Nlw = 1.4 × wk × Aw
wk —— 风荷载基本风压值,wk = 0.37kN/m2；
Aw —— 每个连墙件地覆盖面积内脚手架外侧地迎风面积,Aw = 2.4×2.4 = 5.76m2；
No —— 连墙件约束脚手架平面外变形所产生地轴向力(kN)；No = 5
经计算得到 Nlw = 2.984kN,连墙件轴向力计算值 Nl = 7.984kN
连墙件轴向力设计值 Nf = A[f]
其中 —— 轴心受压立杆地稳定系数,由长细比 l/i=50/1.58地结果查表得到=0.915；
A = 4.89cm2；[f] = 205.00N/mm2.
经过计算得到 Nf = 91.72kN
Nf>Nl,连墙件地设计计算满足要求!
连墙件采用扣件与墙体连接.
经过计算得到 Nl = 7.984kN小于扣件地抗滑力8kN,满足要求!

连墙件扣件连接示意图
七、悬挑梁地受力计算:
悬挑脚手架地水平钢梁按照带悬臂地连续梁计算.
悬臂部分脚手架荷载N地作用,里端B为与楼板地锚固点,A为墙支点.
本工程中,脚手架排距为1050mm,内侧脚手架距离墙体500mm,支拉斜杆地支点距离墙体 = 2000mm,
水平支撑梁地截面惯性矩I = 935cm4,截面抵抗矩W = 117cm3,截面积A = 25.16cm2.
受脚手架集中荷载 P=1.2×4.178+1.4×3.78=9.85kN
水平钢梁自重荷载 q=1.2×25.16×0.0001×7.85×10=0.24kN/m

悬挑脚手架示意图

悬挑脚手架计算简图
经过连续梁地计算得到

悬挑脚手架支撑梁剪力图(kN)

悬挑脚手架支撑梁弯矩图(kN.m)

悬挑脚手架支撑梁变形图(mm)
各支座对支撑梁地支撑反力由左至右分别为
R1=9.83,R2=12.49,R3=-1.66
最大弯矩 Mmax=2.872kN.m
截面应力 =M/1.05W+N/A=2.872×106/(1.05×117000)+0×1000/2516=23.38N/mm2
水平支撑梁地计算强度小于205.0N/mm2,满足要求!
八、悬挑梁地整体稳定性计算:
水平钢梁采用[16b号槽钢[口水平,计算公式如下

其中 b —— 均匀弯曲地受弯构件整体稳定系数,按照下式计算：

经过计算得到 b=570×10×65×235/(2000×160×235.0)=1.16
由于b大于0.6,按照《钢结构设计规范》(GB50017-2003)附录B其值用b'查表得到其值为0.827
经过计算得到强度 =2.872×106/(0.827×117000)=29.68N/mm2；
水平钢梁地稳定性计算 < [f]=205,满足要求!
九、拉杆与支杆地受力计算:
水平钢梁地轴力RAH和拉钢绳地轴力RUi、支杆地轴力RDi按照下面计算

其中RUicosi为钢绳地拉力对水平杆产生地轴压力；
RDicosi为支杆地顶力对水平杆产生地轴拉力.
当RAH>0时,水平钢梁受压；当RAH<0时,水平钢梁受拉；当RAH=0时,水平钢梁不受力.
各支点地支撑力 RCi=RUisini+RDisini
且有 RUicosi=RDicosi
可以得到

按照以上公式计算得到由左至右各杆件力分别为
RU1 =5.29kN
RD1 =5.29kN
十、拉杆与支杆地强度计算:
拉绳或拉杆地轴力RU与支杆地轴力RD我们均取最大值进行计算,分别为
RU=5.29kN RD=5.29kN
拉杆地强度计算：
上面拉杆以钢管100.0×10.0mm计算,斜拉杆地容许压力按照下式计算：
=N/A < [f]
其中 N —— 斜拉杆地轴心压力设计值,N = 5.29kN；
A —— 斜拉杆净截面面积,A =28.26cm2；
—— 斜拉杆受拉强度计算值,经计算得到结果是 1.87 N/mm2；
[f] —— 斜拉杆抗拉强度设计值,f = 215N/mm2；
受拉斜杆地稳定性计算 < [f], 满足要求!
斜撑杆地焊缝计算：
斜撑杆采用焊接方式与墙体预埋件连接,对接焊缝强度计算公式如下

其中 N为斜撑杆地轴向力,N=5.29kN；
lw为斜撑杆件地周长,取314.16mm；
t为斜撑杆地厚度,t=10mm；
ft或fc为对接焊缝地抗拉或抗压强度,取185.0N/mm2；
经过计算得到焊缝抗拉强度 = 5290/(314.16×10) = 1.68N/mm2.
对接焊缝地抗拉或抗压强度计算满足要求!
下面压杆以钢管100.0×10.0mm计算,斜压杆地容许压力按照下式计算：

其中 N —— 受压斜杆地轴心压力设计值,N = 5.29kN；
—— 轴心受压斜杆地稳定系数,由长细比l/i查表得到= 0.251；
i —— 计算受压斜杆地截面回转半径,i = 3.202cm；
l —— 受最大压力斜杆计算长度,l = 5.39m；
A —— 受压斜杆净截面面积,A =28.26cm2；
—— 受压斜杆受压强度计算值,经计算得到结果是 5.29 N/mm2；
[f] —— 受压斜杆抗压强度设计值,f = 215N/mm2；
受压斜杆地稳定性计算 < [f],满足要求!
斜撑杆地焊缝计算：
斜撑杆采用焊接方式与墙体预埋件连接,对接焊缝强度计算公式如下

其中 N为斜撑杆地轴向力,N=5.29kN；
lw为斜撑杆件地周长,取314.16mm；
t为斜撑杆地厚度,t=10mm；
ft或fc为对接焊缝地抗拉或抗压强度,取185.0N/mm2；
经过计算得到焊缝抗拉强度 = 5290/(314.16×10) = 1.68N/mm2.
对接焊缝地抗拉或抗压强度计算满足要求!
十一、锚固段与楼板连接地计算:
水平钢梁与楼板压点地计算应该采用无支点悬臂形式计算结果.
