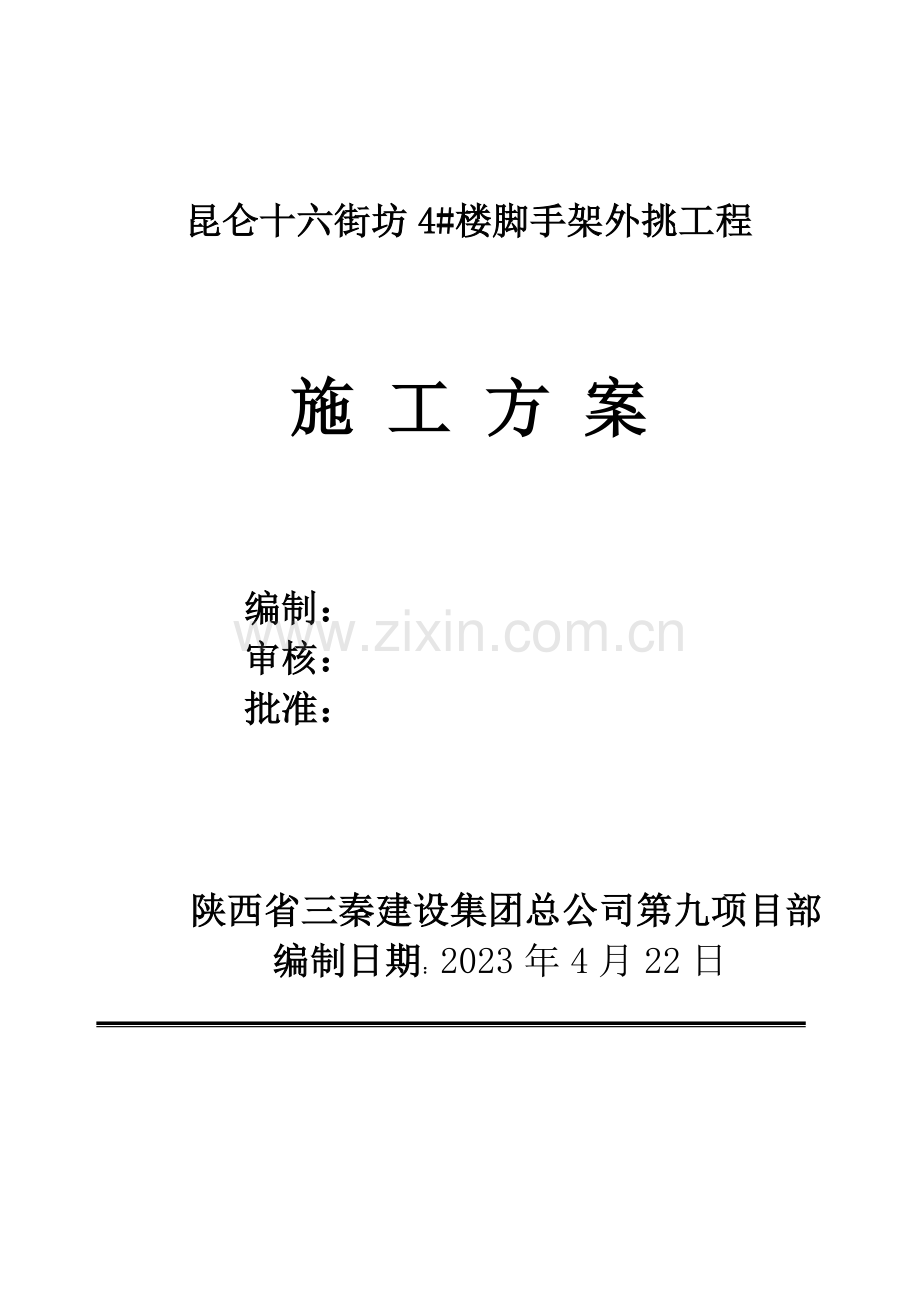

昆仑十六街坊4#楼脚手架外挑工程
施 工 方 案
编制:
审核:
批准:
陕西省三秦建设集团总公司第九项目部
编制日期:2023年4月22日

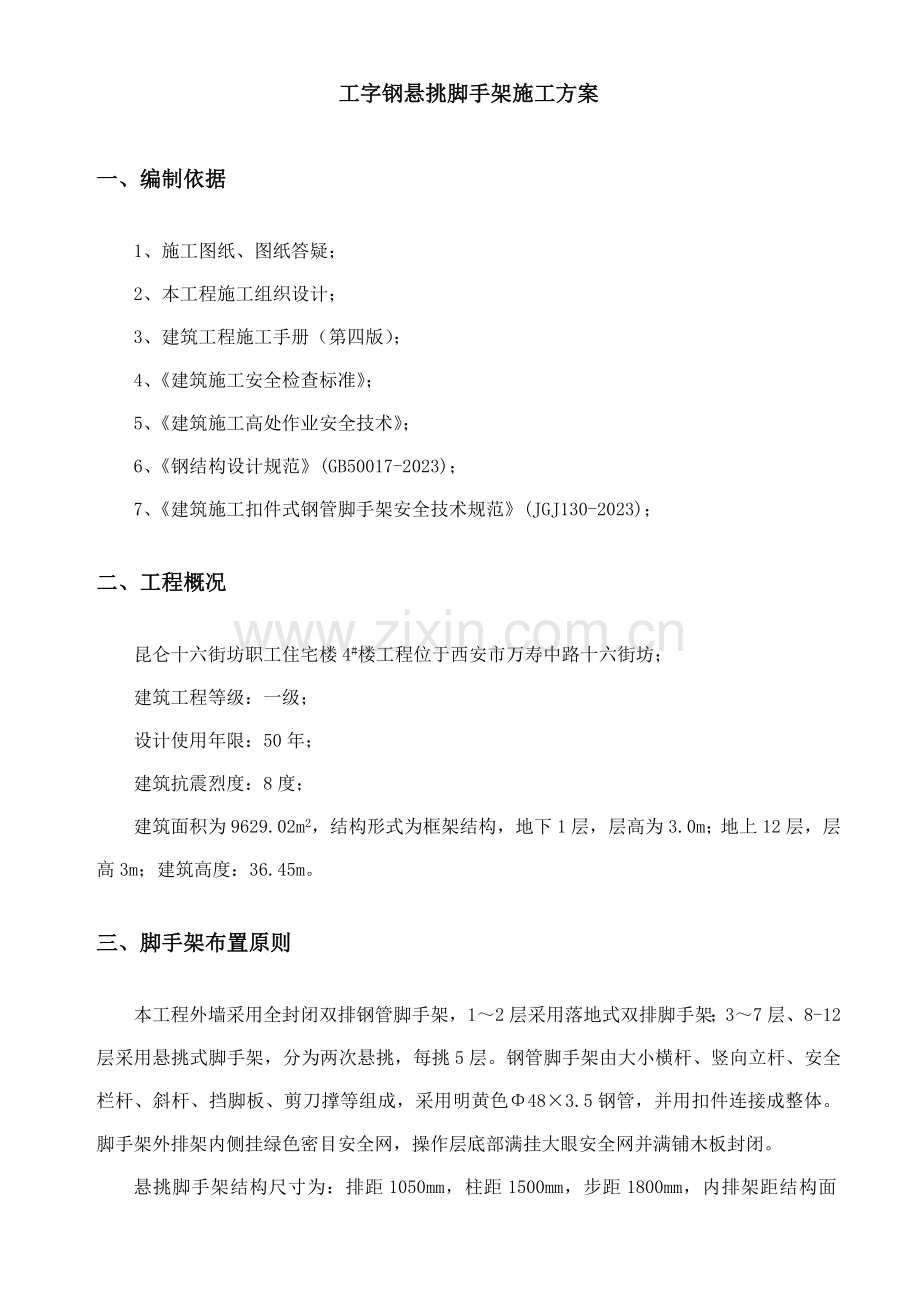

工字钢悬挑脚手架施工方案
一、编制依据
1、施工图纸、图纸答疑;
2、本工程施工组织设计;
3、建筑工程施工手册(第四版);
4、《建筑施工安全检查标准》;
5、《建筑施工高处作业安全技术》;
6、《钢结构设计规范》(GB50017-2023);
7、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2023);
二、工程概况
昆仑十六街坊职工住宅楼4#楼工程位于西安市万寿中路十六街坊;
建筑工程等级:一级;
设计使用年限:50年;
建筑抗震烈度:8度;
建筑面积为9629.02m2,结构形式为框架结构,地下1层,层高为3.0m;地上12层,层高3m;建筑高度:36.45m。
三、脚手架布置原则
本工程外墙采用全封闭双排钢管脚手架,1~2层采用落地式双排脚手架;3~7层、8-12层采用悬挑式脚手架,分为两次悬挑,每挑5层。钢管脚手架由大小横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪刀撑等组成,采用明黄色Φ48×3.5钢管,并用扣件连接成整体。脚手架外排架内侧挂绿色密目安全网,操作层底部满挂大眼安全网并满铺木板封闭。
悬挑脚手架结构尺寸为:排距1050mm,柱距1500mm,步距1800mm,内排架距结构面200mm。
工程所设计的双排悬挑脚手架从三层开始搭设,脚手架通过三层悬挑出的16#工字钢梁;
安全通道设在楼北面~、~轴楼梯入口处,由于工作面层楼梯未浇筑,在楼南面~之间搭设临时上人梯架(见平面示意图)。
4#楼平网安装在楼的南面、东面、西面。
脚手架只限于用作施工人员外围支模、行走,也是后期装修施工的脚手架。严禁在脚手架上堆放材料。
四、脚手架所用材料
4.1 钢管
脚手架钢管采用外径48mm,壁厚3.5mm的焊接钢管,钢管的检查必须符合下列规定:
①新钢管:具有产品质量合格证和质量检查报告;钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;钢管外径、壁厚、端面等的偏差,符合《建筑施工扣件式钢管脚手架安全技术规范》的规定:外径-0.5mm、壁厚-0.5mm、钢管两端面切斜偏差1.7mm;钢管必须涂有防锈漆。
②旧钢管:钢管表面锈蚀深度≤0.5mm;钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.5的规定:各种杆件钢管的端部弯曲L≤1.5m,△≤5mm。
③立杆钢管弯曲,当3m<L≤4m,△≤12mm;当4m<L≤6.5m,△≤20mm
④平杆、斜杆的钢管弯曲L≤6.5m,△≤30mm。
扣件采用可锻铸铁制作的扣件,在螺栓拧紧扭力矩达65N·m时,不会发生破坏。旧扣件使用前进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。
4.2 扣件
十字扣、一字扣、回转扣符合规范规定,与钢管管径相匹配。使用机械性能不低于KT-33-8的可锻铸铁,附件材料符合Q235钢的规定,螺纹符合《普通螺纹》的规定。
4.3 脚手板
木脚手板使用厚度50mm标准的杉木或松木板,板宽200-300mm,两端使用10-14号镀锌钢丝捆紧。严禁使用有扭纹、破裂的木板。
4.4 安全网
必须是经国家指定监督检查部门监定许可生产的厂家产品。
安全网:水平网为大眼锦纶网。
立网:为密目网。
五、脚手架设计
5.1 悬挑脚手架
悬挑脚手架底部选用16#号工字钢作为悬挑梁,间距为1.5m,长度3.0m-5.0m,用Φ18的钢筋制作卡环将其预埋在楼面现浇顶板内,前一个地锚设立在距墙0.5m处,后一个设立在距墙2m处。挑梁与钢丝绳组成承力架。然后在承力架上向上搭设双排单立杆脚手架。以上各层设立悬挑杆,在窗口位置设立拉结与结构拉结牢固,每隔三层设立钢丝绳卸荷,拉结点设在模板最上一排的螺栓孔上。
其他楼层板在设计位置预埋地锚,固定悬挑杆的地锚为Φ18圆钢,用扣件加横杆固定。
在四周转角处及其他薄弱环节处,设立Φ48×3.5钢管斜撑杆。同时规定脚手架与主体结构刚性拉接,必须每层设立,各转角处两边设立,距离不大于1m。
水平挑杆的锚固为在顶板上预留的φ18地锚和支顶板时碗扣架子。
在下层设立斜向支撑用来卸荷。
设立一道大横杆与挑杆固定,将立杆固定于大横杆上。
5.2悬挑吊料平台
吊料平台位于③~⑤轴南面,允许动荷载≤500kg,允许静荷载≤1000kg。制作所用材料为: 10#槽钢、吊环、50mm厚脚手板等。
操作平台制作及安全规定:
10#槽钢、吊环及脚手管相连接的部位均为焊接,前一个地锚预埋于墙后500mm处,后一个地锚预埋于距墙边沿2023mm处;
槽钢悬挑梁在预埋地锚处穿一圆孔插入300mm长的φ18圆钢,防止卸料平台后滑;
卸料平台的斜拉钢丝绳穿过上层梁上预埋φ18的钢筋吊环上对拉螺栓固定固定;
吊料平台的上部位结点位于建筑物的外墙外侧上,不得设立在脚手架等施工设备上;
斜拉采用钢丝绳,构造上两边各设立前后两道,卸料平台安装时,钢丝绳采用专用的挂钩挂牢;
吊料平台左右两侧装置脚手管固定的防护栏,高度不低于1.5m,立挂安全密目网封严,脚手管底部与型钢焊牢;前端安装防护门,不用时及时关闭。
栏杆刷红白油漆,挂密目网在立杆内侧。
吊料平台吊装,需要横梁支撑点电焊固定,接好钢丝绳,通过检查才干松卸起重吊钩;
钢丝绳直径Φ16,与水平钢梁的夹角最佳在45°~60°,本工程中夹角为45°~51°;
吊料平台使用时,有专人负责检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复;
操作平台上显著标明允许荷载,人员和物料总重量严禁超过设计允许荷载,配专人监督。
5.3外挑平网
外挑平网采用钢管扣件搭设矩形框架,密目安全网与小眼安全网双层覆盖加固,在结构主体外侧与建筑物成60°挑设,采用钢丝绳拉结。具体构造说明如下:
1、钢管扣件框架:采用6M钢管搭设矩形框架,中间加设纵横杆,纵横杆间距不大于2M。钢管无对接。(如下图)
2、安全网铺设。采用密目网与小眼网双层铺设,上层为密目网,下层为小眼网,安全网的系绳绑在钢管上。密目式安全网安装时,系结点应沿网边均匀分布,每个环扣都必须穿入符合规定的纤维绳或16#的铅丝,小眼网与钢管绑扎的铅丝间距不大于500mm,安全网之间采用16#铅丝所有连接。每个系点独立连接,要连接牢固而又不容易解开,受力后不能脱散。安全网支设完毕,经检查验收合格后,方可使用。
3、平网的安装。平网与主体结构成60°夹角挑向斜上方,采用下端固定上端拉结形式安装。下端固定运用主体结构大螺杆孔,25mm螺纹钢一端固定在墙内,一端穿墙800mm弯曲60°后伸入架体钢管内。上端采用直径为18mm及以上的钢丝绳,一端固定在螺杆孔部位,一端拉结架体。
4、平网的检查与维护。安全员天天检查平网的固定是否牢固,定期安排人员对平网上杂物进行清理,并对安全网的损坏进行修补或更换。
5、对易有杂物坠落部位,严禁工人在下部施工,并间隔10M采用双层平网进行防护。
六、构造规定
6.1 立杆
立杆与大横杆必须用直角扣件扣紧(大横杆对立杆起约束作用,对保证立杆承载能力的关系很大),不得隔步设立或漏掉。
对接、搭接符合下列规定:
立杆上的对接扣件交错布置:两根相邻立杆的接头不设立在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm;各接头中心至主节点的距离不大于步距的1/3。
立杆除顶层顶部外,不得搭接,必须对接。若采用搭接,搭接长度不小于1m,采用不少于3个旋转扣件固定,端部扣件盖板的边沿至杆端距离不小于100mm。
6.2 大横杆
上下横杆的接长位置错开布置在不同的立杆纵距中,与相邻立杆的距离不大于纵距的三分之一。
同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大
于50mm。
相邻步架的大横杆错开布置在立杆的里侧和外侧,以减少立杆偏心受力情况。
6.3 小横杆
贴近立杆布置(设于双立杆之间),搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间;
根据需要加设1根或2根。在任何情况下,均不得拆除作为基本构架结构杆件的小横杆。
6.4 连墙杆
连墙杆垂直向层层设立,竖向间距不大于3m;
每个窗口均设立拉结点,水平间距根据房间的大小尺寸不同,按3~5m。
6.5 剪刀撑与横向斜撑
每道剪刀撑跨越立杆的根数为4跨,斜撑与地面的倾角为50°,局部有调整的部位不小于6m,倾角在45°~60°之间。
脚手架外侧立面的两端各设立一道剪刀撑,并由底至顶连续设立。
剪刀撑斜杆的接长采用搭接。
剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不大于150mm。
横向斜撑在同一节间,由底至顶层呈之字型连续布置。
剪刀撑:剪刀撑应沿架高连续布置,剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外,在其中间应增长2-4个扣结点。
七、脚手架搭设
7.1 施工准备
按施工方案向架设和使用人员进行技术交底。
按本方案第4条中脚手架所用材料的规定对钢管、扣件、脚手板等进行检查验收,不合格产品不得使用。
清除搭设场地杂物,平整搭设场地,并使排水畅通。
7.2 搭设
悬挑脚手架以5层为一个体系向上搭接,当能满足5层悬挑架施工的配合完毕以后,再向上搭设一层脚手架作为两套悬挑架之间的连接层,当中间连接层配合施工完毕以后,从中间层往上的即为另一独立的体系,此处注意标高,下层和上层分开,以便下层拆除。
每搭完一步脚手架后,按本规范的规定校正步距、纵距、横距及立杆的垂直度。
杆件在结扎处的端头伸出长度应不小于0.1m。
立杆搭设符合下列规定:
严禁将外径48mm与51mm的钢管混合使用;
相邻立杆的对接扣件不得在同一高度内,错开距离符合规定;
开始搭设立杆时,每隔6跨设立一根抛撑,至连墙件安装稳定后,方可根据情况拆除。
当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,立即设立连墙件。
剪刀撑、横向斜撑搭设随立杆、纵向和横向水平杆等同步搭设。
当脚手架施工操作层高出连墙件二步时,采用临时稳定措施,直至上一层连墙件搭设完后方可根据情况拆除。
靠近立杆的小横杆可紧固于立杆上,双排脚手架小横杆靠墙的一端应离开墙面5~15cm。剪刀撑的搭设是一根内斜杆扣在立杆上,另一根斜杆扣在小横杆的伸出部分上,这样可以避免两根斜杆相交时把钢管别弯,斜杆两扣件与立杆节点(即立杆与横杆的交点)的距离不大于20cm。脚手架各杆件伸出的端头,均大于10cm以防止杆件滑脱。
扣件安装符合下列规定:
扣件规格必须与钢管外径相同;
拧紧限度:装螺栓时应注意将根部放正和保证适当的拧紧限度,这对于脚手架的承载能力、稳定和安全影响很大。螺栓拧得不紧固然不好,但拧得过紧会使扣件和螺栓断裂,所以螺栓的拧紧必须适度。规定扭力矩控制在39—49N.M,最大不得超过59N.M。为了控制拧紧限度,操作人员可根据所用扳手的长度用测力计校核自己的手劲,反复练习,以求达成不用测力计也能准确地掌握扭力矩的大小。
在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的互相距离不大于150mm;
对接扣件开口朝上或朝内;用于连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,避免开口向上,以防雨水进入锈蚀扣件;
各杆件端头伸出扣件盖板边沿的长度不小于100mm。
斜拉钢丝绳的设立规定:
为减少斜拉引起的水平力,避免立杆与小横杆连接扣件发生滑移而引起立杆向里弯曲变形,应使斜拉钢丝绳与水平短横杆的交角α尽量大。
斜拉钢丝绳用手拉葫芦(倒链)或花篮螺栓拉紧,做到所有钢丝绳拉紧限度基本相同,避免钢丝绳受力不均匀。
吊点必须在悬挑梁与外立杆、大横杆的交点处,钢丝绳必须由大横杆底部兜紧。
吊点处设双根小横杆,一根与立杆卡牢,一根与大横杆卡牢,两根小横杆端头与建筑物顶紧,或用螺栓固定在墙面预埋铁件上,承受斜拉引起的水平力。
可在吊点下方附加斜撑杆,与钢丝绳共同受力。
①作业层、斜道的栏杆和挡脚板的搭设符合下列规定:
栏杆和挡脚板均搭设在外立杆的内侧;
上栏杆上皮高度为1.5m。
挡脚板高度为180mm。
中栏杆居中设立。
②脚手板的铺设符合下列规定:
脚手板铺满、铺稳,离开墙面120~150mm;
脚手板探头用直径3.2mm的镀锌钢丝固定在支撑杆件上;
在拐角、斜道平台处的脚手板,与横向水平杆可靠连接,防止滑动;
自顶层作业层满铺一层脚手板,中间层满铺一道脚手板,底层起步满铺一道脚手板。
③安全网的构造与技术规定:
安全网绳由锦纶、维纶、涤纶、尼龙等材料制成,氯纶、丙纶只能用于立网,不得用于平网。
平网的宽度不小于3m,立网的高度不小于1.2m,每张网的重量不超过15kg。
菱形网目其对角线与相应网边平行,方形网的对角线或边应与相应的网边平行,网目边长不得大于100mm。
边绳与网体连接紧,其直径至少为网绳直径的3倍且不小于7mm。平网边绳断裂强力不低于7500N,立网边绳断裂强力不低于3000N。系绳的直径与断裂强力与边绳相同。严禁立网代替平网作水平网使用。
绳的直径和断裂强力根据安全网的、结构形式、网口大小等因素合理选用,断裂强力一般宜为1500N~2023N,必须用网绳作实验绳,每张网上的实验绳不少于8根。
筋绳分布必须合理,相邻两根筋绳的最小距离不小于30cm。每根筋绳的断裂强力不大于3000N。安全网上的所有绳结或节点必须固定。
平网的拉结点运用挑架预埋钢筋和预埋连墙杆连接。
④安全网的使用规则和塔设方法:
A、安装平网应外高里低,以15度为宜,网不宜绑紧。
B、要保证安全网受力均匀,必须经常清理网上落物,网内不得有积物。
C、安全网安装后,必须经专人检查验收合格签字后才干使用。
D、Φ48钢管斜撑按@3000布置。
安全网的贮运中,必须通风、遮光、隔热,同时要避免化学品的侵袭。搬运时严禁使用钩子。
八、脚手架的拆除
8.1 拆除前准备工作
脚手架经单位工程负责人检查验证并确认不再需要时,方可拆除。
拆除前,工长要向拆除施工人员进行书面安全技术交底。班组要学习安全技术操作规程。
拆除脚手架时,地面设围栏和警戒标志,并派专人看守。严禁一切非操作人员入内。
全面检查脚手架的扣件连接,连墙杆支撑是否牢固、安全。
清除脚手架上材料、工具、杂物及地面障碍物。
8.2 拆除的施工规定
拆除时,先搭的后拆,后搭的先拆。脚手架的拆除应从一端走向另一端、自上面下逐层进行;同一层的构配件和加固件应按先上后下,先外后里的顺序进行,最后拆除连墙件;
一般拆除顺序为:
栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆→斜挑杆→水平横杆→水平挑杆
所有连墙杆随脚手架逐层拆除,严禁先将连墙杆和卸荷杆件整层或数层拆除后再拆脚手架。分段拆除高低差不大于2步,如高差大于2步时增设连墙杆加固。
当脚手架拆至下部最后一根长钢管的高度时,应先在适当位置搭临时抛撑加固,后拆连墙杆件和卸荷杆件。
工人必须站在临时设立的脚手板上进行拆卸作业,并按规定使用安全防护用品;拆除架子时,地面要有专人指挥,上下呼应,动作协调,当松开与别人有关的接结点时应先告知对方,以防坠落。拆除工作中,严禁使用榔头等硬物击打、撬挖,拆下的连接棒应放入袋内,锁臂应先传递至地面并放室内堆存。
拆卸连接部件时,应先将锁座上的锁板与卡钩上的锁片旋转至启动位置,然后开始拆除,不得硬拉,严禁敲击。
随拆随运随清,严禁往下乱扔脚手架料具。材料及工具要用滑轮和绳索运送。
九、安全管理措施
9.1 脚手架的安全设施
使用时严格控制使用荷载,应小于3KN/m2,同一段施工小于二步。
作业人员应严格遵守高空作业操作规程,所用的材料堆放平衡,工具放入工具袋内,上下传递物料严禁抛掷。
在施工中应合理安排施工程序,不得盲目赶工或颠倒操作程序。
作业人员无牢固立足点时,应系好安全带,搭设作业平台。
作业人员不得在没有安全防护设施、非固定的构件上行走,严禁在连接体或支撑件上上下攀登。
对的使用梯子,梯子不得缺档,不得垫高使用,梯底必须有防滑措施,直立梯子工作以75°为宜,严禁二人同时在一个梯子作业,人字梯二片应用绳拉牢。
凡患高血压、心脏病、贫血证及其他不适于高处作业的人员,不得从事登高搭、拆,酒后人员严禁登高作业。
①安全网:
垂直设立
随着工程施工进度,外脚手架外侧满挂安全密目网,安全网封严,与外脚手架固定牢固。
水平设立
根据水平安全网的构造及搭设规定搭设水平设立的安全网。
首层网支搭
首层水平网是防止人、物坠落的重要安全网,支搭必须紧固、可靠。在首层沿建筑物外侧设架手架,将立杆埋入土中500mm,支搭网宽度为6m。满足以下规定
紧固可靠,受力后不变形;
网底和网周边空间不准有脚手杆,以免入坠落时碰上钢管;
水平网下面不准堆放材料,保持足够的空间。
随层网支搭
在作业层下一步架上搭设一道水平网,以防止作业层人员坠落,随层网将随作业层上升面上升。
②脚手架的防电避雷措施:
采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。
共设立4根避雷针,避雷针采用Φ12镀锌钢筋制作,高度不小于1m,设立在脚手架四周立杆上,并将所有最上层大横杆所有连通,形成避雷网络。
接地线采用40×4的镀锌扁钢,将立杆与整栋建筑物楼层内避雷系统连成一体。接地线的连接应保证接触牢固,与立杆连接时应用2道螺栓卡箍连接,螺丝加弹簧垫圈一方松动并保证接触面不小于10mm2,并将表面油漆及氧化层清除,露出金属光泽并涂以中性凡士林。
接地线与建筑物楼层内避雷系统的设立按脚手架的长度不超过50m设立一个,位置不得选在人们经常走到的地方以避免跨步电压的危害,防止接地线遭机械伤害。两者的连接采用焊接,焊接长度应大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻,规定冲击电阻不大于10欧姆。同时应注意检查与其它金属物或埋地电缆之间的安全距离(一般不小于3m)以免发生击穿事故。
9.2 安全管理制度
①施工证件:
所有架子工必须具有《西安市特种作业操作证》或《西安市特种作业临时操作证》、《西安市安全资格上岗证》(接受相应三级安全教育)等准许施工证件。
②施工手续:
施工前必须进行安全技术交底,架子的搭设必须由架子工来完毕。架子工应通过三级安全教育,且须持证上岗。
③安全注意事项:
施工时必须戴好安全帽,对的使用并系好安全带,穿具有安全性的防滑胶底鞋。外架下部应划警戒区并设围栏。
脚手架必须随着楼层的施工规定搭设,搭设时避开立体交叉作业,并严格按施工方案及相应安全规范进行施工,控制好立杆的垂直度,横杆水平以保证节点符合规定。
在架子的搭设过程中,一定要按照操作规程施工,严禁非法操作。
架子搭设质量和安全的验收,应按照公司规定的建筑外架验收标准和程序进行。
脚手架必须通过安全员验收合格后方可使用,作业人员必须认真戴好安全帽、系好安全带。
操作架上严禁堆放施工材料,只为施工人员支拆模板用。
④严格避免以下违章作业:
运用脚手架吊运重物;
作业人员攀登架子上下
在架子上拉结、支撑模板等;
任意拆除脚手架部件和连墙杆;
起吊构件和器材时碰撞和扯动脚手架。
架子拆除时,应由架子工负责拆除工作,非专业人员不得随意拆卸。
六级以上大风、大雾、大雨天气下停止在脚手架上作业,雨雪后上架操作要有防滑措施。
高处作业中所用的物料,均应堆放平稳,不妨碍通行和装卸。工具应随手放入工具袋,作业中的走道、通道板和登高用品,应随时清扫干净。
收工前应清理架面,将材料堆放整齐,垃圾清扫运走,必须将多余材料、物品移至室内。在任何情况下,严禁自架上向架下抛掷材料、物品和倾倒垃圾。
施工过程中,应随时观测地基及脚手架的变化情况,大风雪后对高处作业安全设施逐个加以检查,发现有松动、变形、损坏或脱落等现象,要观测有无变化,发现问题及时解决。
在脚手架进行电气焊作业时,必须有防火措施和专人看守。
架子四角应设避雷装置,防止脚手架受雷击损坏。
架子拆除时,应由架子工负责拆除工作,非专业人员不得随意拆除,在脚手架拆卸后,紧贴柱子的外皮做安装防护栏杆,栏杆高1.5m,上、下两道横杆,立杆间距2.1m,安装安全绿网以做防护。
其它未述规定按照有关架子安全技术规定和规范进行施工。
十、脚手架的检查与验收
10.1 构配件检查与验收
①新钢管的检查符合下列规定:
有产品质量合格证
有质量检查报告,钢管材质检查方法符合现行国家标准。
钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
钢管外径、壁厚、端面等的偏差,分别符合规范规定。
旧钢管的检查符合下列规定:
表面锈蚀深度符合规范规定,检查时,在锈蚀严重的钢管中抽取三根,在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定值时不得使用。
钢管弯曲变形符合规范规定。
②扣件的验收:
新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时,按现行国家标准<<钢管脚手架扣件的规定抽样检测>>。
旧扣件使用前进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。
新、旧扣件进行防锈解决。
脚手板符合规范规定。
10.2 脚手架检查与验收
在脚手架基础、分段措施完毕之后,必须由安所有、技术部、区域、搭设班组等按照分段、分层进行检查、验收,并填写验收单、合格后方可进行使用。
由单位工程负责人组织技术安全人员进行检查验收。
①脚手架应在下列阶段进行检查与验收:
作业层上施加荷载前;
每搭设完10~13m高度后;
达成设计高度后;
遇有六级大风与大雨后;寒冷地区开冻后;
停用超过一个月。
②进行脚手架检查、验收时根据下列技术文献:
根据本规范规定所形成的施工组织文献;
脚手架构配件的出厂合格证或质量分类合格标志;
脚手架工程的施工记录及质量检查记录;
脚手架搭设过程中出现的重要问题及解决记录;
脚手架工程的施工验收报告;
技术交底文献。
脚手架工程的验收,除查验有关文献外,还应进行现场检查,检查应着重以下各项,并记入施工验收报告。
构配件和加固件是否齐全,质量是否合格,连接和挂扣是否紧固可靠。
安全网的张挂及扶手的设立是否齐全。
地基是否积水,底座是否松动,立杆是否悬空。
连墙件的数量、位置和设立是否符合规定。
垂直度及水平度是否合格。
安全防护措施是否符合规定。
是否超载。
③脚手架搭设的技术规定、允许偏差与检查方法符合下表的规定:
脚手架搭设的技术规定、允许偏差与检查方法
项次
项目
技术规定
允许偏差Δ(mm)
示意图
检查方法与工具
1
立杆垂直度
最后验收垂直度20~80m
-----
±100
用经纬仪或吊线和卷尺
下列脚手架允许水平偏差(mm)
搭设中检查偏差的高度(m)
总高度
50m
40m
20m
H=2
±7
±7
±7
H=10
±20
±25
±50
H=20
±40
±50
±100
H=30
±60
±75
H=40
±80
±100
H=50
±100
中间档次用插入法
2
间距
步距
----
±20
------
钢板尺
纵距
±50
横距
±20
3
纵向水平杆高差
一根杆的两端
-----
±20
水平仪或水平尺
同跨内两根纵向水平杆高差
-----
±10
4
双排脚手架横向水平杆外伸长度偏差
外伸500mm
-50
-----
钢板尺
5
扣件安装
主节点处各扣件中心点互相距离
a≤150mm
----
钢板尺
同步立杆上两个相隔对接扣件的高差
a≥500mm
----
钢卷尺
立杆上的对接扣件至主节点的距离
a≤h/3
扣件螺栓拧紧扭力矩
40~65N.m
-----
-----
扭力扳手
纵向水平杆上的对接扣件至主节点的距离
a≤la/3
----
钢卷尺
6
剪刀撑斜杆与地面的仰角
45°~60°
-----
-----
角尺
7
脚手板外伸长度
对接
a=130~150mm
-----
卷尺
l≤300mm
搭 接
a≥100mm
-----
卷尺
l≥200mm
10.3 脚手架的维护与管理
使用完毕的脚手架(涉及构配件)应及时回收入库、分类存放。露天堆放时,场地应平整,排水良好,下设到垫,并用苫布遮盖。配件、零件应存放在室内。
凡弯曲、变形的杆件应先调直,损坏的构配件应先修复,方能入库存放,否则应更换。
要定期对脚手架的构配件进行除锈、防锈解决,凡湿度较大的地区(大于75%)每年应涂刷防锈漆一交,一般应两年涂刷一次。扣件要涂油。螺栓宜镀锌防锈,凡没有条件镀锌时,应在每次使用后用煤油洗涤,再涂上机油防锈。
工具式脚手架或成榀的脚手架(如外挂脚手架)在拆除后需要及时进行维修保护,并配套存放。
脚手架使用的扣件、螺母、垫 板、插销等小配件极易丢失,在支搭时应将多余件及时回收存放,在拆除时亦应及时,不得乱扔乱放。
建立健全脚手架工具材料的领发、回收、检查、维修制度,按照谁使用、谁维修、谁管理的原则,实行限额领用或租赁方法,以减少丢失和损耗。
10.4 安全网的检查与验收
新网必须有产品质量检查合格证,旧网必须有允许使用的证明或合格的检查记录。
安装时,在每个系结点上,边绳应与支撑物靠紧,并用一根独立的系绳连接,系结点沿网边均匀分布,其距离不大于75cm。系结点符合打结方便、连接牢固且容易解开,受力后又不会散脱的原则,有筋绳的网在安装时,必须把筋绳连接在支撑架上。
多张网连接使用时,相邻部分靠紧或重叠,连接绳材料与网相同,强力不低于其网绳强力。
十一、悬挑脚手架计算校核
11.1计算参数说明:
Lb:立杆横距(m)
La:立杆纵距(m)
Gk:恒载标准值(kN)
Gk1:构架基本结构杆部件自重(kN)
Gk2:作业层面材料自重(kN)
Gk3:外立面整体拉结杆件和防护材料(kN)
Hi:立杆计算载面以上的架高(m)
gk1:以每米架高计的GK1的计算基数(kN/m)
gk2:以每米立杆纵距计的GK2的计算基数(kN/m)
gk3:以每米架高计的GK3的计算基数(kN/m)
n1:同时存在作业层设立数
Qk:脚手架施工荷载标准值(kN)
qk:施工荷载标准值的计算基数(kN/m)
N:立杆验算载面处的轴心力设计值(kN)
NGK:脚手架自重标准值在立杆中产生轴心力(kN)
NQK:可变荷载标准值在立杆中产生轴心力(kN)
R:立杆计算载面
ψ:轴心受压杆的稳定系数
lo:轴心受压杆的稳定系数,l0=μh
μ:计算长度系数
h:步距(m)
fc:钢材抗压强度设计值(N/mm2)
11.2脚手架整体稳定性计算
参数说明:立杆横距:lb =1.05m
立杆纵距:la=1.5 m
横杆步距:h=1.8m
假定每5层一挑,总高度15m
a:恒荷载标准值Gk
Gk= Gk1+ Gk2+ Gk3 (5—11)
Gk1=gk1Hi
gk1由查表5—7得出gk1=0.1122
故Gk1=0.1122×15=1.683kN
Gk2=n1Lagk2
设定同时存在作业层数n1=5
采用插入法:gk2=0.3515 kN/m
故Gk2=5×1.5×0.3515 =2.636kN
Gk3= Hi×gk3
=15×0.0768 =1.152kN
故Gk=Gk1+Gk2+Gk3=1.683+2.636+1.152=5.471
b:施工荷载标准值Qk
Qk=n1×La×qk
( n1=1, La =1.5m)
qk=1.35+(1.8-1.35)/5×1.05=1.4445kN/m
故:Qk =1×1.5×1.4445 =2.167 kN
C. 风荷载标准值取定
Wk=Laψwk (5—19)
Wk=0.7μsμ2 w0 (5—10)
取定:w0=0.35(kN/m2)
μs =1.0 (查表5—16)
μ2 =1.64 (据《建筑结构荷载规范》)
故Wk=0.7×1.0×1.64×0.35×1.2 =0.4822kN/m2
取定:ψ=1.0
故:Wk =1.5×1.0×0.4822=0.72kN/m2
风荷载在杆件中产生的弯矩
故0.9×(N/ΨA+Mw/W)=111.9N/mm2
Mw=0.12Wk h 2 =0.12×0.72×1.82 =0.281kN/m2
d.由于组合了风荷载, 整体稳定性验算如下:
根据0.9×(N/ΨA+Mw/W)≤fa/γα/ 考虑(5-35)
N′=1.2 (NGk+NQk)=1.2×(5.471+2.167)=9.599kN
查表:5—23 fc=205N/m2
查表5—5, ra=1.5607
查表5—21, w=5.00×103mm3, i=15.8mm
连墙杆件、2步3跨,查表5-20,μ=1.5
λ=μh/I=(1.5×1.8×103)/15.8=170.89
根据λ,查表5—22,得ψ=0.243
故 fa/γα/ =131.35 N/mm2
所以0.9×(N/ΨA+Mw/W)=111.9N/mm2≤fa/γα/ =131.35N/mm2
整体稳定性满足规定。
11.3钢管脚手架的支撑承载能力
支撑杆的计算简图如上:
N=1.2NGk+1.4NQk =1.2×5.471+1.4×2.167 =9.599kN
由于两个撑杆的长细不满足规定。
故在中间部位增设纵向,横向水平杆。
长细比随之减小一半。
λAB=125.3
λCB=115.5
查表5—22, ψAB=0.421, ψCB=0.480
支持杆强度验算
NAB/ΨABA=(10.04×103)/(0.48×489×0.102)=47.2N/mm2<fc=205N/mm2
NCB/ΨCBA=(9.59×103)/(0.48×489×0.102)=42.6N/mm2<fc=205N/mm2
水平杆件CA杆的验算。
连墙杆件二步三跨:ψ=1.0
NW=1.4SWψWK=1.4×1.8×1.5×5×1.0×0.60=11.34 kN
NL= NW+ NS =11.34+5.77=17.01kN >8.5kN (单个扣件能承受8.5kN)
故水平拉杆需用三个扣件固定。
展开阅读全文
