承插式钢筋混凝土排水管的安装方法
承插式钢筋砼排水管采用立式芯模振动成型的生产工艺和技术，区别于国内传统的离心式和悬辊式工艺。生产流程采用数控操作，自动点焊制网、机器人布网、振动挤压成型和即时脱模全自动化作业,在产品的质量、生产效率和安装工艺等方面,与国内传统工艺的同类产品相比，具有明显优势。
承插式钢筋砼排水管优点：
1、采用“△"形断面、滑动式橡胶圈止水，具有优良的密封性能.
2、采用柔性接口，安装转角大，可有效地防止由于地基沉降、地震等引起的管接头漏水问题.
3、施工方便,可靠快捷。
三、新工艺
（一)、新工艺
1、承插式钢筋混凝土管安装，采用新工艺砂基础进行管道铺设，施工工序如下：挖槽──砂基础──安管──检查井砌筑──回填。砂基础铺管断面见图1

 图1  砂基础铺管断面图

该种方法对沟槽和基础的要求低，只要对槽底作简单的找平处理即可进行砂基础铺垫,然后安管，可以边挖槽边安管，随即进行检查井砌筑,闭水试验，回填.该方法工艺简单，安装方便,施工快捷，工期短，费用低。

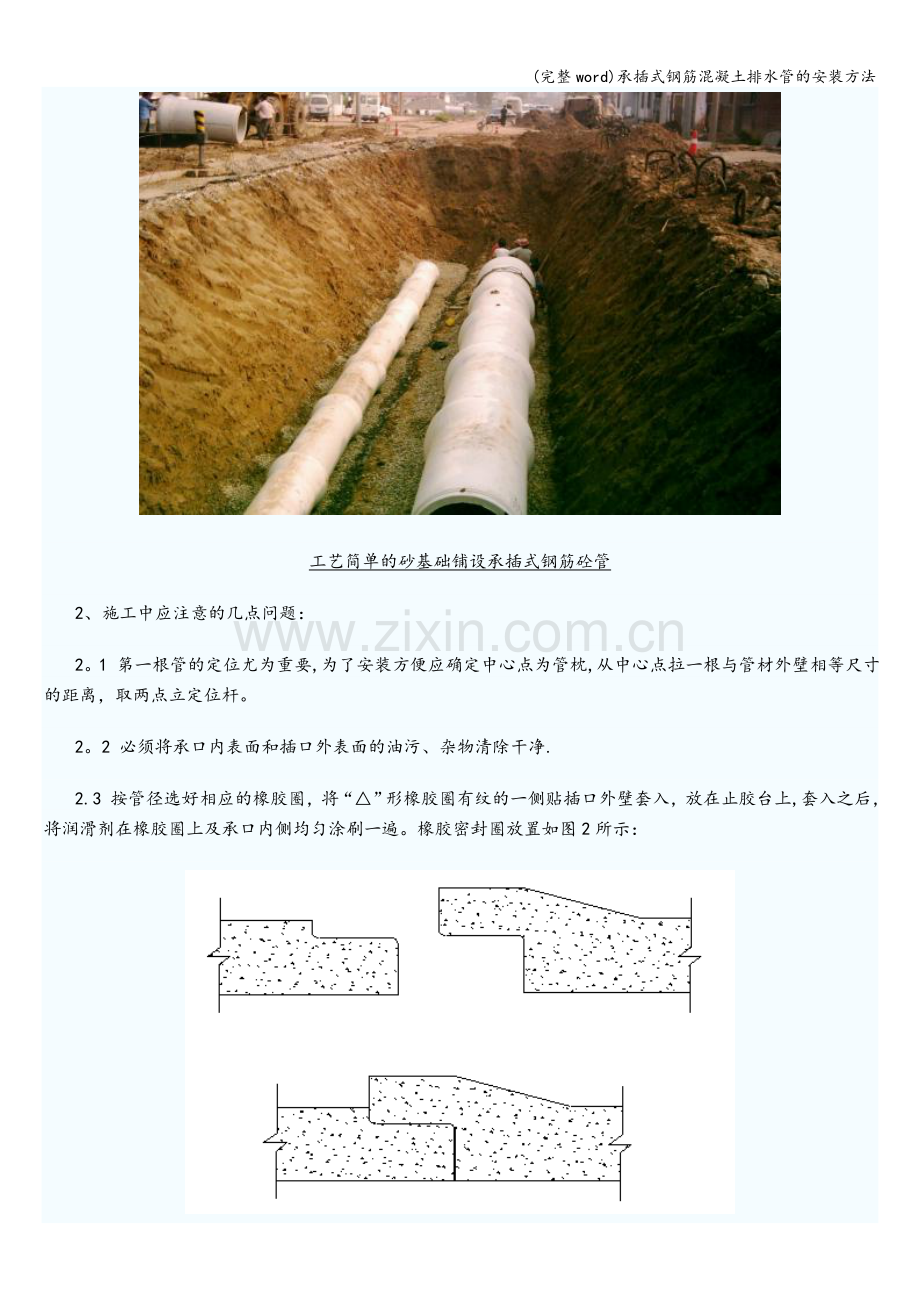

工艺简单的砂基础铺设承插式钢筋砼管
2、施工中应注意的几点问题：
2。1 第一根管的定位尤为重要,为了安装方便应确定中心点为管枕,从中心点拉一根与管材外壁相等尺寸的距离，取两点立定位杆。
2。2 必须将承口内表面和插口外表面的油污、杂物清除干净.
2.3 按管径选好相应的橡胶圈，将“△”形橡胶圈有纹的一侧贴插口外壁套入，放在止胶台上,套入之后，将润滑剂在橡胶圈上及承口内侧均匀涂刷一遍。橡胶密封圈放置如图2所示：

      图2 承插口管就位前后橡胶圈放置图
2。4润滑剂的使用：
2。4.1润滑剂在使用前应充分搅匀，避免干物质沉淀影响管材安装。
2.4。2 在承口导入面及橡胶圈滑入面充分润滑,及时安装，避免因过早涂抹润滑剂而使润滑剂干燥，导致橡胶圈因导入面干涩产生扭曲，造成闭水时接口渗水或橡胶圈翻滚阻滑台。此时若强行合拢，则橡胶圈压缩比增大，容易产生管材反弹或承口撑炸。
2.4.3 气温过高会加快混凝土管对润滑剂的吸收速度,此时可多刷几遍润滑剂，以保证合拢前管口及橡胶圈的润滑.
2。4。4 若施工单位追求施工进度及安装质量，可使用工业用凡士林在管材承口导入面和橡胶圈的滑入面均匀涂抹一层,然后使用润滑剂充分润滑，会使安装更加轻巧、快捷。
2.5 排管时要从下游排向上游，插口向下游，承口向上游。因井段距离所限需要排列安放半节管时，半节管排在窨井进出水两侧,带承口的半节管排在窨井的出水方向。
2.6 用手扳倒链合拢管节时，手扳倒链一端用钢丝绳和方木，另一端作为固定反力端(或方木固定）。管节合拢时两只手扳倒链应放置在管节水平直径处，拉钩勾在被合拢管节的承口壁,手扳倒链反力端可用钢丝绳、卡扣等固定于临时桩或已安装的管节上（如图3所示），合拢时两只手扳倒链应同时拉动，使管节合拢。

                     图3   管节安装图
2。7 管子承插就位、放松钢丝绳时，应复核管节的高程和中心线，检查承插口之间的间隙为9mm~15mm。
2.8 有闭水试验要求的排水管道，按《给水排水管道施工及验收规范》（GB50268）第10。3节方法进行试验,验收标准按《北京市市政排水管渠工程质量检验评定标准》执行。
2.9回填土不能掺有杂草、碎砖头、木块等，不能有大的石块、卵石和冻土块。夯实机沿管子两侧均匀的分层回填，分层夯实；夯实时,不要损坏管子，也不能造成管子移位
