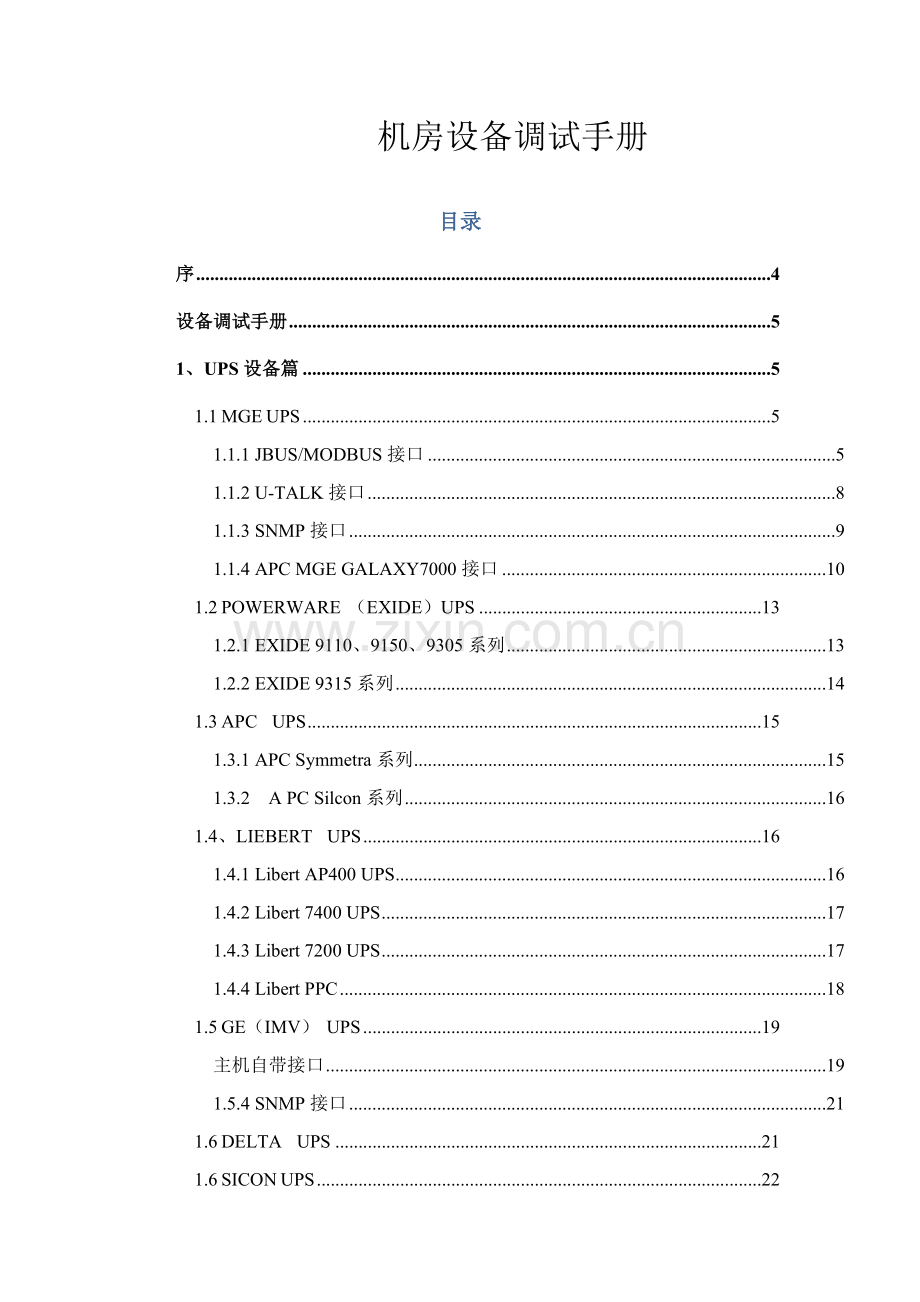

机房设备调试手册
目录
序 4
设备调试手册 5
1、UPS设备篇 5
1.1 MGE UPS 5
1.1.1 JBUS/MODBUS接口 5
1.1.2 U-TALK接口 8
1.1.3 SNMP接口 9
1.1.4 APC MGE GALAXY7000接口 10
1.2 POWERWARE （EXIDE）UPS 13
1.2.1 EXIDE 9110、9150、9305系列 13
1.2.2 EXIDE 9315系列 14
1.3 APC UPS 15
1.3.1 APC Symmetra系列 15
1.3.2 A PC Silcon系列 16
1.4、LIEBERT UPS 16
1.4.1 Libert AP400 UPS 16
1.4.2 Libert 7400 UPS 17
1.4.3 Libert 7200 UPS 17
1.4.4 Libert PPC 18
1.5 GE（IMV） UPS 19
主机自带接口 19
1.5.4 SNMP接口 21
1.6 DELTA UPS 21
1.6 SICON UPS 22
1.6.1 DELPHYS DS 22
1.7 Best UPS 23
1.7.1 Best S4000 23
1.7.2 Best S4002 23
1.8爱默生UPS 24
1.8.1 iTrust UL33 24
1.8.2 NX系列 24
1.9 Gamatronic(伽玛创力) UPS 24
1.9.1 Power+ 24
2、精密空调设备篇 25
2.1 LIEBERT空调 25
2.1.1ECA2板 25
2.1.2 DATAMATE 3000 27
2.1.3 CM+系列 27
2.2 Stulz空调 28
2.2.1 CompTrol 1002 28
2.2.2 C4000 28
2.2.3 C5000 28
2.2.4 C6000 29
2.2.5 C7000 29
2.3 Hiross空调 29
2.3.1 Hirolink CLASSIC 30
2.3.2 Himod Hirolink 33
2.3.4 使用Tmaster控制器 35
2.4 UN空调 36
2.4.1 CAREL Gateway（MODUS/JBUS网关） 36
2.5 EMICON空调 37
2.5.1 EMICON EDA451D 37
2.6 CANATAL 空调 38
2.6.1 CANATAL五系列 38
2.6.2 CANATAL六&八系列 39
3、门禁设备篇 39
3.1 SYRIS 39
3.1.1 SY210NT2/4 39
3.2 DDS 42
NSL3 43
ACTROL 46
电量仪设备篇 48
socomec 48
DIRIS Ap 48
DIRIS M 49
DIRIS MS 50
DAE 51
EPM420 51
LOVATO 51
DMK32 51
施耐德 52
PM500 52
珠海派诺 53
PMAC9900-E 53
PMAC720 54
PowerMeasurment 55
3720ACM 56
漏水设备篇 56
RAYCHEM（瑞侃） 56
TTC-1 56
TTSIM-1 57
报警主机设备篇 58
松本报警主机 58
松本K504R4 59
短信模块设备篇 59
GPRS短信模块 59
开关电源设备篇 60
泰科（TYCO）开关电源（GPS4812） 60
东方电源(DF0241-fc-tx) 60
珠江电源（PRS4000） 61
温湿度设备篇 61
BTR TH802 61
500HTB 62
采集控制模块设备篇 63
台湾鸿格ICP系统 63
蓄电池监控篇 67
BAT 67
MGE 电池监控仪 68
THM设备篇 68
MGE THM（SineWave_20_480A_PW200_滤波器） 68
STS设备篇 69
MGE_Galaxy_STS_600A_静态切换开关 69
PMM设备篇 70
MGE PMM（DMMS300） 70
消防、新风、排风篇 71
附：设备调试规范 71
1、 调试基础标准 71
2、 调试时必备条件 72
3、 设备调试基础步骤 72
4、 设备调试技巧 72
5、 设备调试中排除问题基础方法 72

序
设备安装调试是监控系统安装调试中最关键一环，也是最繁琐一环，对于整个工程安装调试而言，其关键性就是工程命脉，所以对于每个工程人员而言，是一定要掌握关键技术。伴随企业发展壮大，工程实施越来越多，所接触设备也是日新月异，越来越多，假如要求每一个工程人员全部掌握全部设备安装调试方法，显然是很困难事情。有鉴于此，同时也为了让全部工程人员快速掌握工程中各设备调试方法，特制订此调试手册，方便于工程实施和调试。
因为设备实现功效、安装方法在设备产品说明书或安装手册里已经有详尽说明，此处不再过多包含。本书着重说明设备和监控软件进行通讯相关参数设置方法和调试步骤。

设备调试手册
1、UPS设备篇
1.1 MGE UPS
1.1.1 JBUS/MODBUS接口
Galaxy系列

Galaxy UPS对外提供GTC LINK通讯接口，包含中央处理单元GTCZ和网络管理和互联通讯板RAUZ 1。还可配置GT2Z和RAUZ 2板。GTC LINK使用JBUS RTU通讯协议。
GTCZ有两个COM口，其中COM2用于监控系统。而GT2ZCOM1和COM2均可用于监控系统。
通常来说，假如需要RS232接口，可接COM2口。
假如需要RS485输出，可接XR10接口。其接线端定义为：2、6为RS—，4、8为RS＋。
GTC LINK为可编址，地址范围为20H 到F8H，其中增量为8H。

注意：使用RS485接口时，需要在RS485总线末端加终端电阻，同时设置极性（均可经过DIP开关设置）。同时还需要经过DIP开关设置RS485为2线或4线制。
Galaxy PW系列

Galaxy PW UPS需加装一块JBUS通讯卡才能进行智能通讯。
JBUS卡为可热插拔，经过9针母头进行RS232输出，可编址，可设置波特率，支持JBUS/ＭODBUS协议。
接口定义
该卡可热插拔，安装很方便，但在插入插槽前，须进行以下设置：
假如要进行“用户设置模式”即改变通讯参数，将SA1（A）DIP开关拨到ON位置；如不改变通讯参数则将SA1DIP开关打到OFF为“工厂设置模式”。
我们通常使用RS232口进行通讯接口，依据RS232接口针脚定义，将跳线JMP1和JMP2（B）跳到对应位置；

通讯参数
默认通讯参数值为：波特率1200，校验N，数据位8，停止位1，地址为1，参数可设置。

UPS设置
当按下“RESET”键时间长于3秒时，JBUS卡进入设置模式，此时可用windows下自带超级终端软件对JBUS卡通讯参数如波特率、地址等进行设置。
打开windows下自带超级终端，选择VT100终端仿真，且在ASCII码设置选项中，将ASCII码接收选项后二项选项选中,将通讯参数设置为UPS连接设置默认值：默认参数为波特率9600，偶检验，8位数据位，1位停止位，地址为1，即可通讯。
命令“V”设置地址（1200，2400，4800，9600）
命令“P”设置检验（０为无，2为偶检验）
命令“E”为设地址（1 到255）
设好后按“reset”（少于3秒）退出。

用Mcom.exe发送命令：C45C3
注：上述命令地址01

常见问题分析和解答

调试中需要注意问题？
答：假如条件许可，在调试中尽可能使用直连线（在RS232端口和电脑串口间为一根线）通讯，排除因为通讯转换模块和接线带来问题。

为何使用超级终端和JBUS卡通讯时，会出现乱码？
答：产生以上现象原因关键有：（1）超级终端通讯参数如波特率和UPS不匹配；（2）通讯线接触不良；（3）强电干扰；

即使硬件设置和接线正确，使用超级终端也不能和JBUS卡通讯上？
答：可直接使用LONCOMIP通讯，通讯参数使用厂家默认值（1200，N，8，1）。

MGE-UPS-GALAXY-5000参数设置全过程实例：
（注：修改参数使用232接口，（通信卡上右边））
1，首先要把SA1拨为on,处于改参数状态，SA2345拨为on，其它为off。
2，修改通信参数时要把Mcom调试工具参数校验码设为：
偶校验。
数据位为：7.
发送格式为：ASCII码。
按通讯板上reset设置键长于3秒。
3，
发送L可看到UPS默认参数
修改波特率
发V后，再发要改波特率，比如9600
修改校验码
发P后，再发要改校验码，0是无校验，2是偶校验。设备库需要修改为无校验。
修改地址
发E后，再发要改地址。
然后在发送L可看到修改后UPS参数
4，按通讯板上reset设置键少于3秒，退出。（最好把板重启。拔掉重插等几分钟）
5，最终使用通讯板上左边485接口（5+，9-说明书上是反）连到嵌入式上运行loncomip即可（注意，这时候使用mcom发送命令是不会有返回）

1.1.2 U-TALK接口

COMET系列

COMET UPS使用通讯板有U-TALK卡或JBUS卡U-TALK卡又叫RS232通讯卡，只有一个RS232接口，不可编址，支持U-TALK通讯协议。

U-TALK卡安装
安装详见安装手册。该卡安装时必需先关掉UPS逆变器。所以在安装到UPS上之前，必需将板卡上D2~D7跳线（和通讯参数和RS232接口针脚定义相关）设置好，不然要更改跳线话，又要将关掉UPS。
U-TALK卡设置
打开windows下自带超级终端，将软件通讯参数设置和U-TALK卡上跳线定义一致，即可通讯。

常见问题分析和解答

常见UPS命令有哪些？
答：常见命令有Bv（电池电压）、Lf（负载频率）和Ss（系统状态）等。注意大小写要保持一致。
用Mcom.exe发送命令：Bv

向UPS发送指令时候需要注意些什么？
答：严禁使用控制类命令对UPS进行开关机等操作。不要使用命令对UPS通讯模式进行切换，以免通讯不上。

为何每次将UPS关闭后再重新打开，全部会出现通讯中止现象？能否避免？
答：这是U-TALK卡设计上一个Bug。每次断电后，U-TALK卡通讯模式会变成echo mode，此时用超级终端或Loncomip无法正常通讯。要恢复通讯，能够安装U-TALK卡附带监控软件Personal Solution-Pac，在软件安装过程中会将U-TALK卡重新初始化为关闭echo mode，此时即可用超级终端或Loncomip通讯。要避免这种现象，可在U-TALK卡上跳线将其改为JBUS协议。也可尽可能避免使用U-TALK卡，直接使用JBUS卡等。
1.1.3 SNMP接口
Galaxy PW系列
梅兰日兰 SNMP/WEB卡66074。
接口定义
使用网络RJ45口。

设置方法
1、 打开IE，在地址栏中输入UPS SNMP卡已设置好IP地址，以下图所表示。

2、 点击左边选项Settings\Notified Applications ，在弹出输入用户名和密码对话框中填入正确用户名和密码，点击确定进入下一页面。默认用户名和密码全部是MGEUPS。
3、 单击右下方ADD NMS按钮进入配置页面。
4、 在配置页面中Hostname or IP Address栏中填入LONCOMIP监控主机IP地址，然后点击下方Save Changes按钮保留设置。（注意监控主机IP地址和UPS主机IP地址必需在同一个网段内。）
5、 设置完成后若需要修改NMS设置，只需勾选对应NMS设置行，然后点击Modify NMS按钮进行修改。
注意：UPS主机IP地址可改，但需厂家提供相关软件和命令参数进行修改。
1.1.4 APC MGE GALAXY7000接口
APC 梅兰日兰 SNMP/WEB卡66123/66124
可用在中间网口连接，然后连接通讯卡默认IP地址 172.17.16.16(通讯协议PAGE12)，接着经过浏览器输入IP地址就能够配置通讯卡JBUS/MODBUS协议通讯地址及波特率等。

默认用户名和密码全部是MGEUPS，参考通讯协议PAGE39
接线方法看通讯协议PAGE63-67

相关SA1、SA2模式选择（2线485模式）：
SA2：1-5为on，6-8为off，
以下图：

SA1：4、5为on，其它为off
以下图：

Mcom.exe发送命令为：0984(其中地址为01，0984为校验，返回长度为350)

1.2 POWERWARE （EXIDE）UPS
1.2.1 EXIDE 9110、9150、9305系列
Powerware Plus 5XX、9110、9120、9150、9305系列UPS均使用相同通讯协议。该系列UPS通讯端口均为RS232接口，只是9150、9305有2个接口。在软件方面，当接收到相同指令时，返回信息随UPS型号略有差异。比如，单相UPS返回信息就只有单相。故当碰上此系列UPS而手上没有对应数据库时，只要依据返回信息对数据库做合适配置即可。
该系列UPS不可编址。
接口定义
对于Powerware Plus 5XX、9110、9120，其RS232通讯端口只有1个，为9针母头。其各针脚定义为：1脚RX，2脚TX，4脚GND。
对于Powerware 9150、9305 UPS，其RS232通讯端口有2个，其中X100为9针母头，X101为9针公头。X100其各针脚定义为：1脚RX，2脚TX，4脚GND。X101其各针脚定义为：2脚RX，3脚TX，5脚GND。
这2个通讯端口均可使用。

通讯参数
波特率1200，数据位8，停止位1，校验N，地址为1。

UPS调试
用Mcom.exe发送命令：UPSS或UPDS

常见问题分析和解答

向UPS发送指令时候需要注意些什么？
答：严禁使用控制类命令对UPS进行开关机等操作。

X100和X101这两个通讯端口有什么区分？
答：X100端口为遵照“UPS工业标准”通讯端口，可接电脑。当经过X100端口发出UPS控制命令时，不需要密码。
X101为“PC类型”通讯端口，可接电脑或modem。当经过X101端口发出UPS控制命令时，需要密码。

1.2.2 EXIDE 9315系列
Powerware 9315 UPS 有两个通讯接口，PORT1为RS485接口，PORT2为RS232接口。实际应用中我们常使用PORT2（25针）接口来进行通讯。UPS不可编址。
接口定义
PORT1：9针母头，可输出RS232和RS485。RS232时定义以下：2脚TX，3脚RX，5脚GND。RS485时定义以下：7脚RS+，8脚RS—。
PORT2： 25针母头，定义以下：2脚TX，3脚RX，7脚GND。

通讯参数
波特率9600，数据位8，停止位1，校验N，地址为1。参数可设置。

UPS设置
进入UPS设置菜单PORT菜单->设置com2口,将通讯方法改为computer,波特率设为9600，无校验，保留并退出。（默认设置为terminal）。

用Mcom.exe发送命令：AB04CF69E8D55CAB013420

常见问题和解答
注意com1口和com2口需设为不一样通讯方法

1.3 APC UPS
1.3.1 APC Symmetra系列
APC Symmetra系列UPS通讯卡插槽在UPS后上方。它通常全部配有两块通讯卡。
一个为SYCC symmetra communication card，上有三个接口：remote powerview、computer interface 9 pin RS232、extend run communication。
一个为web/snmp management card，上有一个10base-T接口。
我们监控系统使用是SYCC卡computer interface 9 pin RS232接口。但在通讯前需要注意是：SNMP卡不能和Communication card同时这一台机上使用，因为web/snmp management card优先等级大于sycc symmetra communication card，如同时插在UPS上，和电脑通讯将是SNMP卡。
其随卡附带有串口线和软件powercute安装光盘。我们调试时可使用编号为940-1524C串口线。
接口定义
其RS232接口为9针母头，针脚为非标准，定义以下：1脚RX，2脚TX，9脚GND。

通讯参数
波特率2400，数据位8，停止位1，校验N，地址为1。

UPS调试
打开超级终端，设置好对应通讯参数，其中终端仿真选“ANSI”，打开端口，输入命令“Y”，如有返回“SM”，则通讯正常。此命令是将UPS设置为smart mode，是必需。

常见问题和解答

为何通讯前须发“Y”指令？
答：发“Y”指令目标是使UPS进入smart mode，如UPS返回“SM”，表示已经进入smart mode，此时才能正常通讯。注：如在smart mode时有一段时间内未发指令，则UPS自动返回simple mode。

1.3.2 A PC Silcon系列
APC Siclon系列UPS其通讯口在其前面板下方，打开前门，下方即可看到，25针接口（右边那个）即是。
接口定义
其RS232接口为25针公头，针脚为标准，定义以下：2脚TX，3脚为RX，7脚GND

通讯参数
波特率9600，数据位8，停止位1，偶校验（E），地址为1（不能设定）。

UPS调试
按标准接法连接，打开计算机超级终端后，在UPS上同时按1#，2#跳出输入密码框，输入888888,此时UPS自动发送信息，假如计算机收到UPS发送信息，即表明通讯己正常。
1.4、LIEBERT UPS
1.4.1 Libert AP400 UPS
该型号UPS机柜后面有左侧竖向排列着三个接口，其中最上面25针公口就是UPS智能接口。

接口定义：25针母头，定义以下：2脚TX，3脚RX，1脚GND。

通信参数
RS232：波特率9600，校验N，数据位8，停止位1（对于UPS内部软件版本为1.0时，波特率固定9600；对于UPS内部软件版本为2.0以上时，波特率能够调整），地址为1。

UPS设置
假如UPS软件版本在2.0以上，通讯波特率能够调整。调整方法是打开UPS
右侧盖板，会发觉有两块电路板，一大一小，前面大一块是显示母板，在显示母板（DISPLAYMOTHER BORAD）上有一个跳线端子LK1，依据下面端子描叙能够设置对应波特率。

1.4.2 Libert 7400 UPS
打开UPS门，接口板为一长方型板，板上共有三个接口，长边有一个和UPS主板相连，短边有两个接口（为DB25接头，一公一母），标识CN301为连接MODEM口，标识为CN302为计算机接口（标准232口），本监控用CN302口。

接口定义
25针母头，各针脚定义为，2脚RX，3脚TX，7脚GND。

通信参数
RS232：波特率4800，校验N，数据位8，停止位1，地址为1。
1.4.3 Libert 7200 UPS
打开中间两个固定显示面板门螺丝，可见显示器，下部连接有一控制板（编号4550005F），其下部向下有三个接口，其中中间DB25针公头即其RS232通讯口。

接口定义
25针公头，各针脚定义为，2脚TX，3脚为RX，7脚GND

通信参数：
RS232，波特率2400，校验N，数据位8，停止位1，地址为1。

设置
按面板上“ENTER”键激活菜单，按上下键选择FUNCTION菜单，按若罔闻“ENTER”进入以后，输入密码通常为空，直接按“ENTER”键即可进入，不然密码为1。再选择PANEL SETUP菜单，进入以后，其中可设置UPS组号和地址号，二个数字中前一个为组号（Group），后一个为地址编号(Ups)。
注意:设地址要优异行跳线，将面板打开后，将UPS主机左侧面板打开，将其中UPS Logic 板上跳线X26短接即可。接线请查看接线图。

1.4.4 Libert PPC
Libert PPC（Precision Power Center）通讯板上提供一个RS232 ASCII接口。

接口定义
RS232口是9pin公头。其中各针脚定义为：2脚Rx，3脚Tx，5脚GND。

通讯参数
波特率9600，数据位8， 停止位1，校验N，地址为1。

UPS调试
打开超级终端，设置好对应通讯参数，打开端口，输入命令？或UPMD？，如有返回信息，则通讯正常。注意超级终端“ASCII设置”里不要勾选“以换行符作为发送行末尾”。

常见问题和解答
为何LONCOMIP通讯一段时间回出现通讯中止？
答：通讯板假如接收到指令过快，可能会DOWN掉。需要按一下板上RESET键重新开启即可。
1.5 GE（IMV） UPS
主机自带接口
1.5.1 GE SitePro 系列
打开UPS正面门，即看到。

接口定义
GE Site Pro系列UPSRS232口J7接口，它是9pin母头。其中各针脚定义为：2脚Tx，3脚Rx，5脚GND。

通讯参数
波特率2400，数据位7，停止位1，校验E，地址为1。

常见问题和解答
需要注意哪些问题？
答：该型号UPS地址由00开始编址。
若由多台并机运行，则通讯连接只需要连接作为主控机UPS，该主控机UPS通讯串口会传送全部并机UPS数据。主控机UPS地址为00。对应，监控系统一个串口下挂多个UPS，地址由00开始。
厂家联络方法：

1.5.2 GE LanPro 系列
UPS正面上部面板由三块组成，取掉右边面板，即看到UPS自带232通讯端口
接口定义
GE Lanpro 系列UPSRS232口为9pin母头。其中各针脚定义为：2脚Tx，3脚Rx，5脚GND

通讯参数
波特率2400，数据位8，停止位2，无校验，不可编址。

注意事项
该型号UPS地址由厂家定义，施工时需要开发部用串口调试工具分析其地址。通常常见是：1185。

1.5.3 GE SG系列
接口定义
IMV SG系列接口在UPS前面板左下侧,打开前门 即可看到一个九针母头. 其中各针脚定义为：2脚Tx，3脚Rx，5脚GND。

通讯参数
波特率2400，数据位8，停止位2，无校验，不可编址，单机时地址为1185。并机时主机地址为1185，从机地址为9145。

常见问题
在单机监控时，只需在平台上添加一台Lanpro UPS即可，将其设备ID改成1185即可。在二机并机监控时，需单独监控,在平台二个COM上各添加一台Lanpro UPS，通常将主机设备ID改成1185，从机设备ID改成9145，或可采取开发串口测试工具进行测试以确定设备实际地址。厂家工程师确定：SG系列和Lanpro系列通讯协议一致。

1.5.4 SNMP接口
1.5.4.1 GE SitePro 系列
接口定义
使用RJ45口进行通讯

通讯参数
波特率：2400 数据位：8 停止位：1 校验：F

常见问题及解答
软件设置时,需将UPSID地址改成实际IP地址。默认IP地址由厂家提供。UPSIP地址设置可经过WEB和超级终端二种方法进行设置，详见设备说明书。（因为上海办提供资料不全需深入完善）

1.6 DELTA UPS
DELTA UPS 有3个通讯接口，一个为RS232接口，2个为RS422接口，均在UPS左下方。注意：这两个RS422接口在UPS上标识为RS485。这2个接口为并联，方便UPS和UPS串接在一起。
因为RS232接口和RS485接口通讯协议不一样，而我们只是针对RS485接口协议开发了动态库，故实际应用中我们使用是RS422接口。此时UPS可编址。

接口定义
RS422接口为9针母头，定义以下：2脚TX+、3脚TX-、4脚RX+、5脚RX-。

通讯参数
波特率2400，数据位8，停止位1，校验N，地址为1。

UPS调试
能够从台达网站上下载其UPS监控软件3PhaseUPSentry（安装密码为ups105）来测试硬件连接是否正常。也可使用串口调试工具调试，指令详见通讯协议。

常见问题
为何经过RS422接口把UPS串接到一起后，使用其UPS监控软件3Phase UPSentry(SC)通讯，只能找到一台UPS？UPS地址设置无冲突。
答：因为每台UPSRS422接口全部已经加了终端电阻，当UPS共享一条RS422总线时，必需把总线上全部非末端UPS终端电阻取下来。假如不取下来，则通讯会不稳定。取终端电阻必需在UPS关闭情况下进行，所以必需提前做好相关安排。
1.6 SICON UPS
1.6.1 DELPHYS DS
UPS要加装RS232通讯卡（编号６８３９X０2和ＦＵ６２０），经过通讯卡上9针串口进行通讯ＵＰＳ进行监控。

接口定义
ＦＵ６２０卡上ＸＣ７为ＲＳ２３２输出针脚定义为，2脚RX，3脚TX，5脚GND。

ＸＢ１为ＲＳ４８５输出针脚定义，5脚RTX-，6脚RTX+

通讯参数
波特率9600 ，数据位8 ，停止位1，校验N，地址为1，参数可设置。

UPS设置
经过S１进行波特率设置

N
Baudrate
1
1200
2
2400
3
4800
4
9600
5
19200
6
Not used
7
AUTO
8
Not used
（测试发觉只能用9600,不知为何）

经过Ｓ２进行终端设置

N
Position
1
ON
2
ON
3
OFF
4
OFF
5
ON
6
ON
7
ON (end of line impedance RS422 / RS485)
8
ON (end of line impedance RS422 / RS485)

1.7 Best UPS
1.7.1 Best S4000

接口定义
RS232接口为9针母头，1脚RX，2脚TX，3脚GND。

通讯参数
波特率1200 ，数据位8，停止位1，校验N，地址为1。

1.7.2 Best S4002
接口定义
UPS主机上提供是标准232接口（母头），不可编址.

通讯参数
波特率：2400 数据位：8 停止位：1 校验：F

1.8爱默生UPS
1.8.1 iTrust UL33
接口定义
UPS自带9针通讯接口，在操作面板后。（电总协议）
接口为标准232串口(公头)，即2脚RX，3脚TX，5脚GND

通讯参数
波特率4800，数据位8，停止位1，校验N，地址可设置。

设置
在操作面板中进入“功效设置菜单”，修改“设备地址设置”进行UPS地址修改。

常见问题
但假如其接有网卡话，需将其拨掉，不然系统会通讯不正常。
1.8.2 NX系列
接口定义
UPS主机上提供是标准232接口（公头）及485接线端子。

通讯参数
波特率9600，数据位8，停止位1，校验N，地址可设置。

注意事项
每次添加该设备时需点击设置，获取对应电总协议版本号。

1.9 Gamatronic(伽玛创力) UPS
1.9.1 Power+
接口定义
UPS自带SNMP通讯接口
标准网线连接于机器后方右上角SNMP口，默认IP 192.168.0.253，能够在机器屏幕上察看到。
调试注意事项：
1、首先要设置微机ip为192.168.0.X，调通机器和微机之间网络连接。
2、 其次要修改IP为局域网IP段即和监控主机在同一网段内
方法：setup进入 密码输入四组 左下
选择项8中sevice 9〉sczo进入3〉network 中即能够修改

2、精密空调设备篇
2.1 LIEBERT空调
2.1.1ECA2板

位置及接口定义
在ECA2板上RS232接口为25针母头2脚TX，3脚RX，7脚GND。
同时空调和ECA2板直接连接（RS422）：
两个RS422接口分别为CHANNEL1和CHANNEL2，一块ECA2板可接二台空调。和空调连接方法为双绞线连接，在每台空调上有77和78两个端子，78为正，77为负，对应连接ECA2板channel1和channel2上即正确。
ECA2板和计算机连接方法以下图：

通讯参数
波特率9600，数据位8，停止位1，校验N，地址可设置。

相关设置及说明
ECA2是力博特企业生产一个控制板，是配协力博特空调而选择监控控制板，每块ECA2板有二个RS422接口和一个RS232接口，每个RS422接口能够接一台力博特空调，所以每块ECA2板能接二台力博特空调，RS232接口是通讯口，能够接MODEM或直接连到PC机或终端上。
1、 电源连接
ECA2采取5v直流电源，在板上P2接口有+5V和GND地线接点，整块板能够单独采取电源，也能够从空调控制板上引出供电。
2、 RS422连接
两个RS422接口分别为CHANNEL1和CHANNEL2，和空调连接方法为双绞线连接，在每台空调上有77和78两个端子，78为正，77为负，对应连接ECA2板channel1和channel2上即正确。
3、 RS232连接
在ECA2板上RS232接口为25针母头，对应MODEN和PC机RS232接线有两种不一样接法。如接MODEN则采取标准MODEN连线，如接PC机则采取NULL MODEN接法。在ECA2板上有SW1和SW2两个开关对RS232通讯进行定义，SW2必需打在TEMINAL 选项上，SW1为8位DIP开关，1、2为波特率设定，在下图说明：

DIP开关
1 2 波特率
OFF OFF 300
ON OFF 1200
ON ON 9600

3 ON –忽略CTS信号
OFF—使用CTS信号
4 ON –不使用密码
OFF—部分功效使用密码
5 空
6 ON –CHANNEL1自动接收报警
OFF—CHANNEL1不接收报警
7 ON –CHANNEL2自动接收报警
OFF—CHANNEL2不接收报警
8 ON –有报警汇报
OFF—无报警汇报
Eg：如采取直连（PC机），波特率采取9600，能够下设置：
1 2 3 4 5 6 7 8
ON ON ON ON ON OFF OFF OFF
能调用，如TELIX或WINDOWS下TERMINAL(超级终端,XON/XOFF,)：当通讯正常后，屏幕上将有以下显示：
““LIEBERT ECA2”RS232INTERFACE””（1640）
CHAN1 LEVEL10 NO NAME
CHAN2 LEVEL10 NO NAME

1>
当有如上显示出现，表示PC机和ECA2板连接正常。

2.1.2 DATAMATE 3000
接口定义
控制面板上有标明485接线端子，可编址。

通讯参数
波特率：19200 数据位：8 停止位：1 校验：F

注意事项：
该型号空调通讯板有更新版本，原在潮州电力使用通讯板（DME07MC1D1）比较旧，不支持采集模拟量。对于新版控制器，只需启用数据库中模拟量数据即可。
2.1.3 CM+系列
位置及接口定义说明

打开CM+空调前门，在操作显示器后面控制板下角,可发觉一排10针长方形IDC通信接口，见上图，此接口即为CM+空调 RS－232串口，可购置一计算机中通用十针插头，将其连接出来。CM+空调十针串口各针功效定义以下：1脚RX,3脚TX,9脚GND.

通信参数
90系列只支持RS232方法, 波特率：19200 数据位：8 停止位：1 校验：F
100系列波特率可调.

空调设置
对于CEMS 90系列，在空调显示面板最上排有三个LED显示器，从右到左分别显示：机组编号、相对湿度、温度。在显示面板最底排可找到一方框，内有一旋钮，并标示为：“机组编号设置”，旋转旋钮，即可将空调地址调整于所期望值。
空调温湿度值、温湿度设定值可经过面板上一升降按钮切换实现。
对于100系列空调，可经过输入密码（可向局方咨询）后，在“通讯”菜单中“通讯方法”设置为“系统通讯方法”，并调整“波特率”（1200－19200）；在“系统状态”菜单中设置通讯地址。

注意事项
此RS232能够多台并联,立即最多三台空调1、3、9分别集中到一起，然后连接到对应设备上。为确保数据传输稳定，需要在空调发数据口上串入一隔离二极管。

2.2 Stulz空调
Stulz空调有以下4种控制器：C1001/2、C4000、C5000、C6000，均为RS485接口，可编址。
2.2.1 CompTrol 1002
接口定义
C1002接线排在控制器后部，需要将控制器拆下才能看到。接线排上对应RS485通讯接口为：32为DATA—，33为DATA+。

通信参数
波特率9600，数据位8，停止位1，地址参数可设置。

空调设置
进入设置菜单密码为：按 键。菜单第19项为CPU-ADDRESS，即为地址，设置为需要值即可。

2.2.2 C4000
接口定义
RS485总线通讯，通讯板接线排在控制器后部，打开面版后可见。接线排上对应RS485通讯接口为：19为DATA+，20为DATA—。

通信参数
校验N，数据位8，停止位1，可设置波特率及地址。

空调设置
空调维护菜单密码为右、OK、左，设置时要在面板上”：”跳出时开始按密码，并在第二个：跳出前按完；也可在”：”跳出后按第一个密码，第二个”：”时按第二个密码，第三个”：”时按第三个密码。
按“维护”—>“设置” —>“接口”次序
