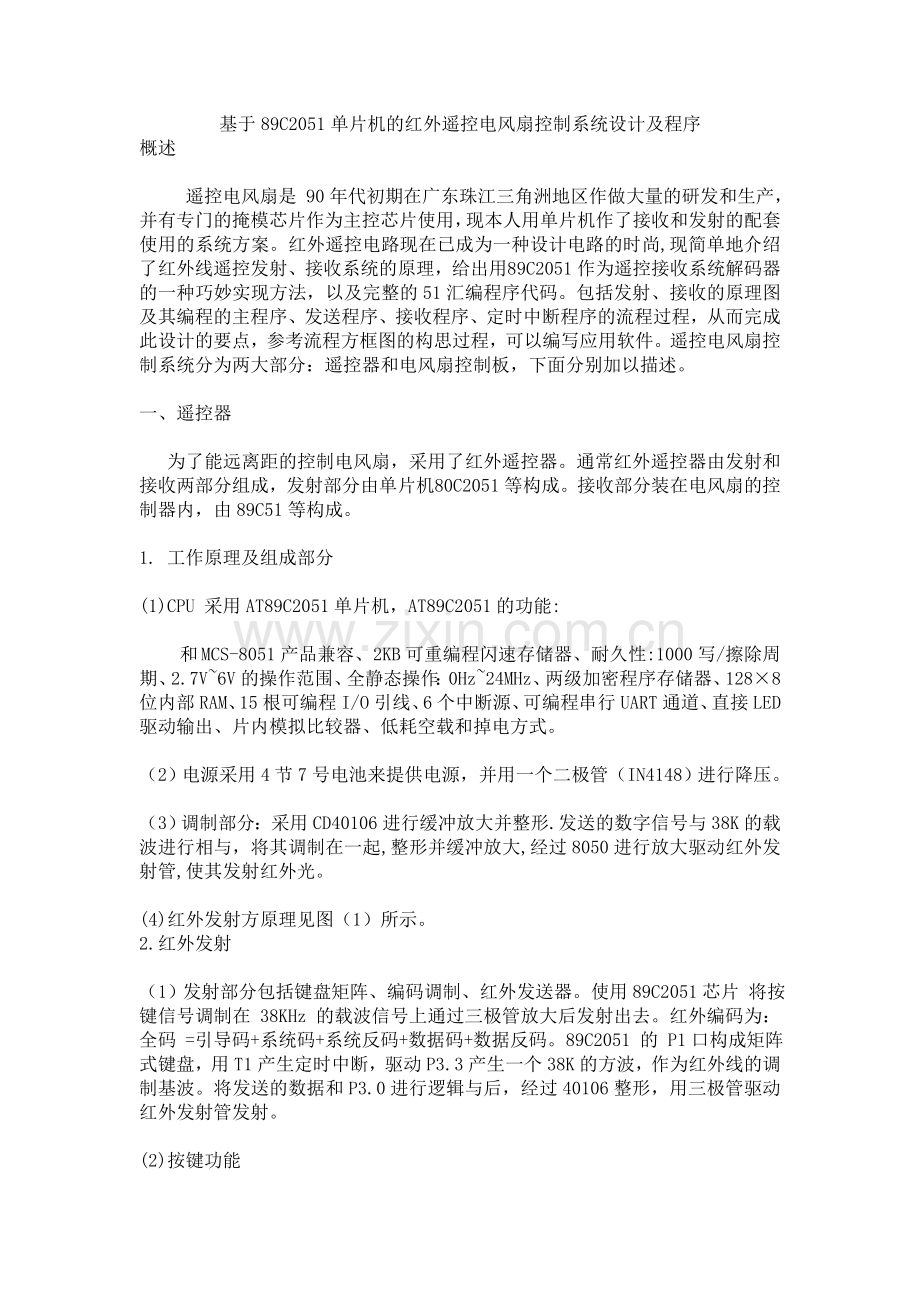

基于单片机的红外遥控电扇设计.doc

基于89C2051单片机的红外遥控电风扇控制系统设计及程序
概述

   遥控电风扇是 90年代初期在广东珠江三角洲地区作做大量的研发和生产，并有专门的掩模芯片作为主控芯片使用，现本人用单片机作了接收和发射的配套使用的系统方案。红外遥控电路现在已成为一种设计电路的时尚,现简单地介绍了红外线遥控发射、接收系统的原理，给出用 89C2051作为遥控接收系统解码器的一种巧妙实现方法，以及完整的51汇编程序代码。包括发射、接收的原理图及其编程的主程序、发送程序、接收程序、定时中断程序的流程过程，从而完成此设计的要点，参考流程方框图的构思过程，可以编写应用软件。遥控电风扇控制系统分为两大部分：遥控器和电风扇控制板，下面分别加以描述。

一、遥控器

  为了能远离距的控制电风扇，采用了红外遥控器。通常红外遥控器由发射和接收两部分组成，发射部分由单片机 80C2051等构成。接收部分装在电风扇的控制器内，由89C51等构成。

1. 工作原理及组成部分

(1)CPU 采用AT89C2051单片机，AT89C2051的功能:

   和 MCS-8051产品兼容、2KB可重编程闪速存储器、耐久性:1000写/擦除周期、2.7V~6V的操作范围、全静态操作：0Hz~24MHz、两级加密程序存储器、128×8位内部RAM、15根可编程I/O引线、6个中断源、可编程串行UART通道、直接LED驱动输出、片内模拟比较器、低耗空载和掉电方式。

（2）电源采用4节7号电池来提供电源，并用一个二极管（IN4148）进行降压。

（3）调制部分：采用CD40106进行缓冲放大并整形.发送的数字信号与38K的载波进行相与，将其调制在一起,整形并缓冲放大,经过8050进行放大驱动红外发射管,使其发射红外光。

(4)红外发射方原理见图（1）所示。
2.红外发射

（1）发射部分包括键盘矩阵、编码调制、红外发送器。使用89C2051芯片 将按键信号调制在 38KHz 的载波信号上通过三极管放大后发射出去。红外编码为： 全码 =引导码+系统码+系统反码+数据码+数据反码。89C2051 的 P1口构成矩阵式键盘，用T1产生定时中断，驱动P3.3产生一个38K的方波，作为红外线的调制基波。将发送的数据和P3.0进行逻辑与后，经过40106整形，用三极管驱动红外发射管发射。

(2)按键功能

K1：低档、中档、高档；键值为 01H

K2彩灯：键值为 02H

K3：自然风、睡眠风、正常风键；值为03H

K4定时；键值为04H

K5开/关机；键值为05H

(3)当无键按下时，延时10秒后进入待机状态，系统处于低功耗模式。当有按键按下时，INT0中断产生中断，同时唤醒CPU进行工作状态。

3.红外发射的编码方式

   遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，解码比较容易的一类来加以说明，现以日本 NEC的uPD6121G组成发射电路为例说明编码原理。当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征：

(1)采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示二进制的“0”；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms的组合表示二进制的“1”。

“0”和“1”组成的32位二进制码经38kHz的载频进行二次调制以提高发射效率，达到降低电源功耗的目的。然后再通过红外发射二极管发射。

(2)遥控编码是连续的32位二进制码组，其中前16位为用户识别码，能区别不同的电器设备，防止不同机种遥控码互相干扰。该芯片的用户识别码固定为十六进制0FFH；后16位为8位操作码（功能码）及其反码。

(3)遥控器在按键按下后，周期性地发出同一种32位二进制码，周期约为108ms。一组码本身的持续时间随它包含的二进制“0”和“1”的个数不同而不同，大约在45～63ms之间。

(4)其相关的波形图如下:
4.硬件设计

硬件设计见电路原理图（3）所示。
5.软件设计

(1)采用中断的处理程序完成整个系统的操作，INT0中断处理完成键盘扫描以及发送。

(2)程序流程图：
二、 电风扇控制板

1.工作原理及组成部分: 红外接收部分包括光电转换放大器、解调、解码电路。

(1)CPU板将单片机、控制、键盘组合在一起完成了人机对话。 用 AT89C51单片机来作主芯片控制，采用红外T1838接收头，用双向可控硅MC97A6控制电机档位，具有红外遥控功能。

(2)电源部分：交流220V经变压器降压为2×8V，全波整流后再由三端稳压器LM7805稳压，供给控制板。

(3) 电风扇控制板框图

2.设计方案

(1)控制部分

K1：低、中、高档，相应的指示灯亮。参见（图6）

K2：控制彩灯，相应的指示灯亮

K3：自然风、睡眠风、正常风控制 。参见（图8）、（图9）、（图10）

K4: 定时30分钟，1小时，2小时，4小时。相应的指示灯点亮。参见（图7）

K5：具有开机功能和关机功能
(2)风类

自然风的处理流程
睡眠风的处理流程
正常风的处理流程 :

(3)工作方式：分为手动和遥控两种方式。

4.硬件设计：参见（
5.软件设计:

(1)红外遥控输入在 P3.2（INT0），面板按键P3.3（INT1）。

(2) 遥控的解码过程：
单片机收到一个中断后,开始计数， 然后在主程序有一个判断子程序,首先判断是否＞8MS,是否有高电平，再判断是否>4MS的低电平，然后再判断是否是0或1，循环32次完成,32个码的接收和存储。

(3)程序流程图 :

;=============电风扇红外发射（遥控器）程序=====================================
;按键说明：
;K1：低风档，键值为 01
;K2：中风档，键值为 02
;K3：高风档，键值为 03
;K4：彩灯档，键值为 04
;K5：自然风档，键值为05
;K6：睡眠风档，键值为06
;K7：正常风档，键值为07
;K8：定时档，键值为08
;K9：开关机，键值为9
;采用 4×1.5V 供电，用89C2051作CPU芯片，当没有按键按下时，进入待机状态
;按键采用INT0进行中断，只采用了8个按键
;==============================================================================
$include(2051RAM.INC)
;$include(REG51.INC)

 ORG 0000H
 JMP MAIN
 ORG 0003H   ;INT0的中断入口
 JMP KEY_INT0
 ORG 000BH   ;T0的中断入口
 JMP FM_T0
 ORG 0100H
;------------------------------------------------------------------------------
;进入主程序
;------------------------------------------------------------------------------
MAIN: MOV R0,#7FH  ;预使用单元清0
 CLR A
MAIN0:
 MOV @R0,A
 DJNZ R0,MAIN0  ;清缓冲的地址单元值
 MOV SP,#60H

 MOV P1,#00001111B  ;将P1置输入
 CLR KEYON
 CLR IT0   ;设置电平触发
 SETB PT0
 SETB EX0
 SETB EA
 MOV 40H,#0FFH
 MOV 41H,#0FFH
 MOV 42H,#0FFH
 CLR DATAOUT
 CLR FMOUT   ;38K的中断初始值
 MOV TMOD,#02H  ;T0的工作方式2
 MOV TH0,#0F7H  ;送初值
 SETB FMOUT
 CLR TR0   ;1/3的高电平标志
 MOV R2,#02H   ;2/3的循环次数
 DJNZ 40H,LOOP1
 DJNZ 41H,LOOP1
 DJNZ 42H,LOOP1
 MOV PCON,#01H  ;进入待机
LOOP1: JMP MAIN

;=============================================================
;中断程序：完成其按键按下的标志位
;=============================================================
KEY_INT0:
 PUSH ACC
 PUSH PSW
 CLR EX0
 MOV A,P1
 CPL A
 ANL A,#0FH
 MOV R2,A   ;将行号存入R2中
 MOV P1,#0F0H  ;将列置输入端
 MOV A,P1
 CPL A
 ANL A,#0F0H   ;取列号并存入A中
 MOV R1,#03H   ;置列初号
 MOV R3,#03H   ;置循环次数
 CLR C
PINT01: RLC A   ;取列号
 JC PINT01
 DEC R1
 DJNZ R3,PINT01

PINT02: MOV A,R2   ;取行号
 MOV R2,#00H
 MOV R3,#03H   ;置循环次数
PINT03: RRC A
 JC PINT04
 INC R2
 DJNZ R3,PINT03
PINT04: MOV A,R2
 CLR C
 RLC A
 RLC A
 ADD A,R1
 MOV SENDBUF+2,A  ;键号存于32H单元中
 CPL A
 MOV SENDBUF+3,A  ;存键号的反码
 MOV SENDBUF,#0FFH  ;系统码在30H单元中
 MOV SENDBUF+1,#00H  ;系统反码在31H单元中
 LCALL SEND
 SETB ET0   ;发送引导码
 SETB TR0   ;启动T0
 LCALL PP   ;发送一帧数据.包括系统码和数据码
 CLR TR0   ;当发送完后关断定时器
 CLR ET0   ;关T0的中断
 SETB EX0   ;执行完后打开外INT0
 MOV 40H,#0FFH
 MOV 41H,#0FFH
 MOV 42H,#0FFH
 POP PSW
 POP ACC
 RETI
;=============================================================================
FM_T0: JB F0,IT01
 DJNZ R2,GRET
 MOV R2,#2
IT01: CPL FMOUT
 CPL F0
GRET: RETI
;==============================================================================
;引导脉冲子程序
SEND: SETB DATAOUT
 LCALL DY9000us
 CLR DATAOUT
 LCALL DY4500us
 RET
;==============================================================================

;发送四个缓冲单元中的内容程序：

PP: MOV R3,#4  ;发送的字节数
 MOV R1,SENDBUF
PP0: MOV R2,#08H  ;让其循环8次
 MOV A,@R1  ;将数据首址
 CLR C  ;清CY
PP1: RRC A  ;右环移带进位
 JC ONE  ;若C等1
ZER0: SETB DATAOUT  ;若C等0
 CALL DY562us
 CLR DATAOUT
 CALL DY562us

ONE: SETB DATAOUT
 CALL DY562us
 CLR DATAOUT
 CALL DY1687us
 DJNZ R2,PP1
 INC R1
 DJNZ R3,PP0  ;等四个字节的发送完
 RET
;=========================================================================
DY1687us:
 MOV R31,#38
L2:     PUSH    R31
L3:     DJNZ    R31,L3
        POP     R31
        DJNZ    R31,L2
        RET
;========================================================================
DY562us:
 MOV R31,#20
L22:    PUSH    R31
L33:    DJNZ    R31,L33
        POP     R31
        DJNZ    R31,L22
        RET
;==========================================================================
;延时9000us子程序:
DY9000us:
 MOV R31,#91
L2A:    PUSH    R31
L3A:    DJNZ    R31,L3A
        POP     R31
        DJNZ    R31,L2A
        RET
;==============================================================================
;延时4500us子程序
DY4500us:
 MOV R31,#67
L2B:    PUSH    R31
L3B:    DJNZ    R31,L3B
        POP     R31
        DJNZ    R31,L2B
        RET
;==============================================================================

DY10S: MOV R6,#10
L2C: MOV R4,#2
L3C: MOV R5,#248
 DJNZ R5,$
 DJNZ R4,L3C
 DJNZ R6,L2C
 RET
END

INC文件内容

 ;-------------------------------------------------------------------------------
; AT89C2051 内存RAM分配  Fiel = 2051ram.INC
;-------------------------------------------------------------------------------
$SAVE
$NOLIST

R31  DATA 1FH

KEYON  BIT 20H.0  ;按键按下的标志

SENDBUF  DATA 30H  ;定义发送系统码缓冲的地址

FMOUT  BIT P3.3  ;38K输出
DATAOUT  BIT P3.0  ;数据输出

$RESTORE目 录
