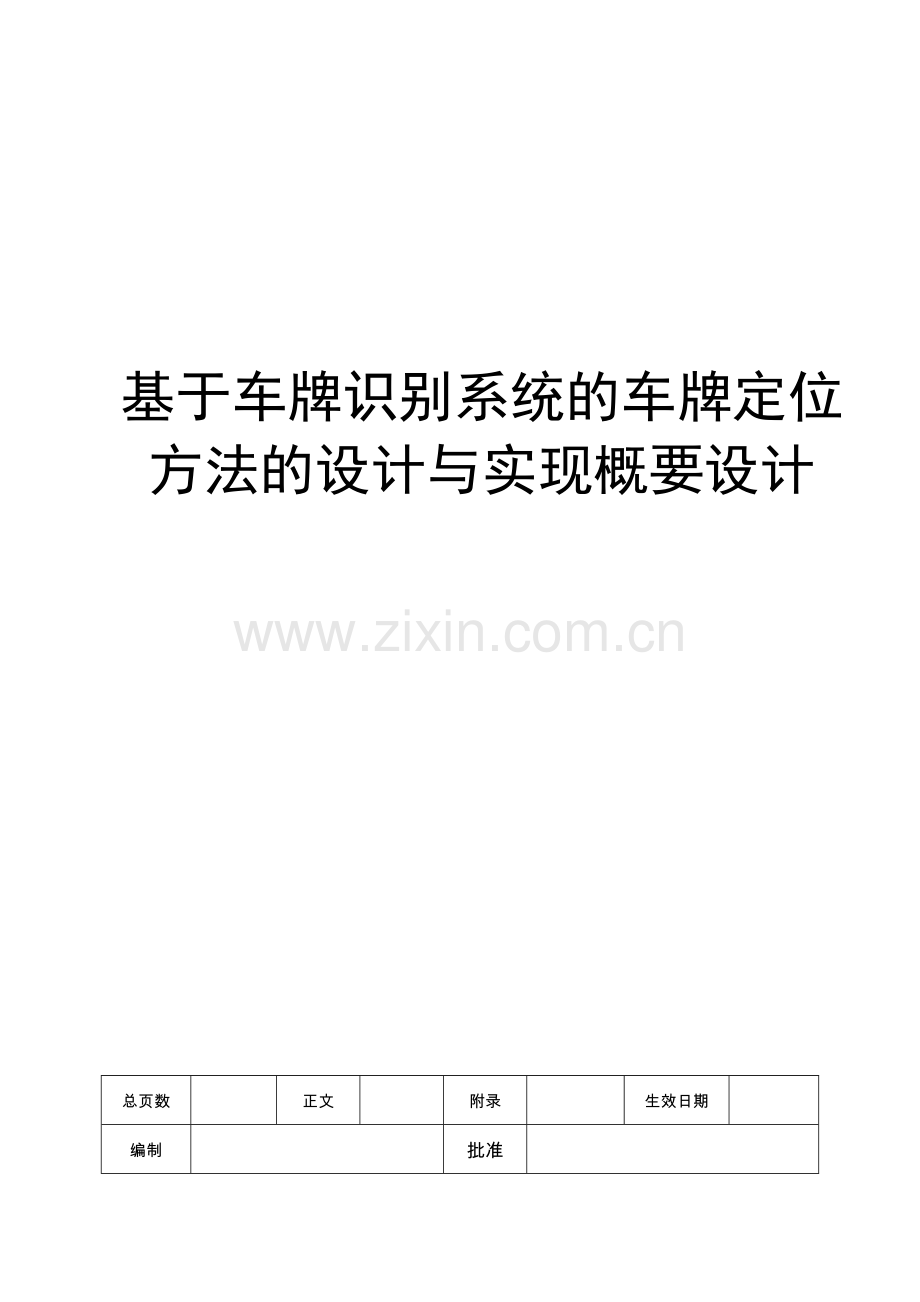

概要设计基于车牌识别系统的车牌定位方法的设计与实现.doc

基于车牌识别系统的车牌定位方法的设计与实现概要设计

总页数

正文

附录

生效日期

编制

批准

南昌航空大学东软班 概要设计
修 改 履 历

修改编号
日期
修改人
版本号
修改内容
1

VER0.1.0
初始做成
2

3

目 录
1 文档概述 4
1.1 文档目的和范围 4
1.2 术语/缩略语 4
1.3 参考文档 4
2 模块概述 4
2.1 模块功能定义 4
2.2 模块结构 5
2.3 模块动作时序 6
3 接口说明 6
3.1 数据结构定义 6
3.2 函数 7
3.2.1 模块间接口函数 7
3.2.2 模块内接口函数 12

1 文档概述
1.1 文档目的和范围
该项目主要完成主要是车牌定位，包括灰度化，二值化，截取车牌区域图片。
1.2 术语/缩略语
文中所用到的术语或缩略语如表所示：
序号
术语/缩略语
说明
1
灰度化
将输入的图像的彩色信息除去。
2
二值化
将车牌图像中的背景与字符分开，采用闽值化技术将图像转换为二值图像。

1.3 参考文档
所参考的部分文档如表所示：
序号
文档名
作者
时间
版本
1
基于特征的车辆牌照定位算法
牛欣，沈兰荔
2000

2
车牌识别中的图像提取及分割
刘智勇，刘迎建
2000

2 模块概述
车牌定位是车牌识别系统算法研究中的关键点。为了提高定位的速度，采用二次定位的方法。初次定位可以快速的搜寻到车牌所在的大致区域，然后在此区域内对车牌进行二次定位。

2.1 模块功能定义
部分模块的功能及作用以及内容如表所示：

序号
功能点
功能点详细内容
1
读入图像
载入一张含有车牌的图像
2
灰度化
灰度均衡也称直方图均衡，居的是通过点运算使输入图像转换为在每一灰度级上都有相同的像素点数的输出图像
3
二值化
将图像上的像素点的灰度值设置为0或255
4
截取图像
截取含有车牌图像的矩形区域

2.2 模块结构

主要模块结构如图：

各个模块名称及概要说明：
模块名称
模块类型
概要说明
DIB模块
接口
绘制DIB对象
图像运算模块
接口
图像边缘与轮廓运算
图像模板变换模块
接口
图像模板变换
定位算法模块
接口
车牌定位算法
3 接口说明
3.1 函数
3.1.1 模块间接口函数
3.1.1.1 BOOL OnEraseBkgnd
函数名
OnEraseBkgnd
文件名
Recview.cpp
功能概要
设置窗口
记述形式
BOOL OnEraseBkgnd(CDC* pDC)
参数
类型
变量名
I/O
说明
CDC *
pDC
I
句柄
返回值
类型
bool
说明
值
true
正常结束
false
异常结束
详细说明
设置子窗体默认的背景色
使用注意事项
无

3.1.1.2 BOOL PaintDIB
函数名
PaintDIB
文件名
DIB.cpp
功能概要
绘制DIB对象
记述形式
BOOL WINAPI PaintDIB(HDC hdc,LPRECT lpdcrect,HDIB hdib,LPRECT lpDIBrect)
参数
类型
变量名
I/O
说明
HDC
hdc
I
输出设备DC
LPRECT
lpdcrect
I
绘制矩形区域
HDIB
hdib
I
指向DIB对象的指针
LPRECT
lpDIBrect
I
要输出的DIB区域
返回值
类型
bool
说明
值
true
正常结束
false
异常结束
详细说明
该函数主要用来绘制DIB对象
使用注意事项

3.1.1.3 ReadDIBFile
函数名
ReadDIBFile
文件名
DIB.cpp
功能概要
读取dib图像
记述形式
HDIB WINAPI ReadDIBFile(CFile& file)
参数
类型
变量名
I/O
说明
CFile
file
I
要读取的文件文件CFile
返回值
类型
HDIB
说明
值
hDIB
返回句柄
NULL
空
详细说明
该函数将指定的文件中的DIB对象读到指定的内存区域中。
使用注意事项

3.1.1.4 RobertDIB
函数名
RobertDIB
文件名
testDIB.cpp
功能概要
边缘检测运算
记述形式
BOOL WINAPI RobertDIB(LPSTR lpDIBBits, LONG lWidth, LONG lHeight)
参数
类型
变量名
I/O
说明
LPSTR
lpDIBBits
I
指向源DIB图像指针
LONG
lWidth
I
源图像宽度
LONG
lHeight
I
源图像高度
返回值
类型
bool
说明
值
true
正常结束
false
异常结束
详细说明
该函数用Robert边缘检测算子对图像进行边缘检测运算
使用注意事项
无

3.1.1.5 SobelDIB
函数名
SobelDIB
文件名
testDIB.cpp
功能概要
边缘检测运算
记述形式
BOOL WINAPI SobelDIB(LPSTR lpDIBBits, LONG lWidth, LONG lHeight)
参数
类型
变量名
I/O
说明
LPSTR
lpDIBBits
I
指向源DIB图像指针
LONG
lWidth
I
源图像宽度
LONG
lHeight
I
源图像高度
返回值
类型
bool
说明

值
true
正常结束

false
异常结束
详细说明
该函数用Sobel边缘检测算子对图像进行边缘检测运算
使用注意事项
无

3.1.1.6 ContourDIB

函数名
ContourDIB
文件名
testDIB.cpp
功能概要
轮廓提取运算
记述形式
BOOL WINAPI ContourDIB(LPSTR lpDIBBits, LONG lWidth, LONG lHeight)
参数
类型
变量名
I/O
说明
LPSTR
lpDIBBits
I
指向源DIB图像指针
LONG
lWidth
I
源图像宽度
LONG
lHeight
I
源图像高度
返回值
类型
bool
说明

值
true
正常结束

false
异常结束
详细说明
该函数用于对图像进行轮廓提取运算
使用注意事项
要求目标图像为只有0和255两个灰度值的灰度图像

3.1.1.7 HoughDIB

函数名
HoughDIB
文件名
testDIB.cpp
功能概要
检测图像中的平行直线
记述形式
BOOL WINAPI HoughDIB(LPSTR lpDIBBits, LONG lWidth, LONG lHeight)
参数
类型
变量名
I/O
说明
LPSTR
lpDIBBits
I
指向源DIB图像指针
LONG
lWidth
I
源图像宽度
LONG
lHeight
I
源图像高度
返回值
类型
bool
说明

值
true
正常结束

false
异常结束
详细说明
该函数用于对检测图像中的平行直线。如果图像中有两条平行的直线，则将这两条平行直线提取出来
使用注意事项

3.1.1.8 Template

函数名
Template
文件名
template.cpp
功能概要
对图像进行操作
记述形式
BOOL WINAPI Template(LPSTR lpDIBBits, LONG lWidth, LONG lHeight,）
参数
类型
变量名
I/O
说明
LPSTR
lpDIBBits
I
指向源DIB图像指针
LONG
lWidth
I
源图像宽度
LONG
lHeight
I
源图像高度
返回值
类型
bool
说明

值
true
正常结束

false
异常结束
详细说明
该函数用指定的模板（任意大小）来对图像进行操作
使用注意事项

3.1.1.9 MedianFilter

函数名
MedianFilter
文件名
template.cpp
功能概要
利用垂直投影法检测车牌垂直位置
记述形式
BOOL WINAPI MedianFilter(LPSTR lpDIBBits, LONG lWidth, LONG lHeight,int iFilterH, int iFilterW,int iFilterMX, int iFilterMY)
参数
类型
变量名
I/O
说明
LPSTR
lpDIBBits
I
指向源DIB图像指针
LONG
lWidth
I
源图像宽度
LONG
lHeight
I
源图像高度
int
iFilterH
I
滤波器的高度
int
iFilterW
I
滤波器的宽度
int
iFilterMX
I
滤波器的中心元素X坐标
int
iFilterMY
I
滤波器的中心元素Y坐标
返回值
类型
bool
说明

值
true
正常结束

false
异常结束
详细说明
该函数对DIB图像进行中值滤波
使用注意事项
