DP30系列单冲压片机标准操作规程

目的：建立DP30系列单冲压片机使用及维护保养操作规程，确保仪器的正常使用。
范围：适用于DP30系列单冲压片机的使用和维护。
负责人：设备管理员
内容：
1 主要技术指标
电源：220V/50Hz 外形尺寸 （mm）708*459*740；机器重量（kg）150
2 操作方法：
⑴模具的安装与调整：
a. 旋松固定在中模板上的3个紧固螺钉，取下中模板
b. 旋松下冲紧固螺钉，将下冲插入下模轴的孔中，并要插到底，下冲紧固螺钉不要旋紧。如果是圆形模具，下冲杆的缺口面要对准下冲紧固螺钉。
c. 把中模平稳放在中模台上，同时使下冲进入中模的孔中，然后将中模板放在模台上，借助中模板的三个紧固螺钉，但不要旋紧。
d. 松开上冲紧固螺钉，将上冲插入上冲导杆的孔中，并要插到底，注意上冲杆的缺口面要对准上冲紧固螺钉，旋紧上冲紧固螺钉。

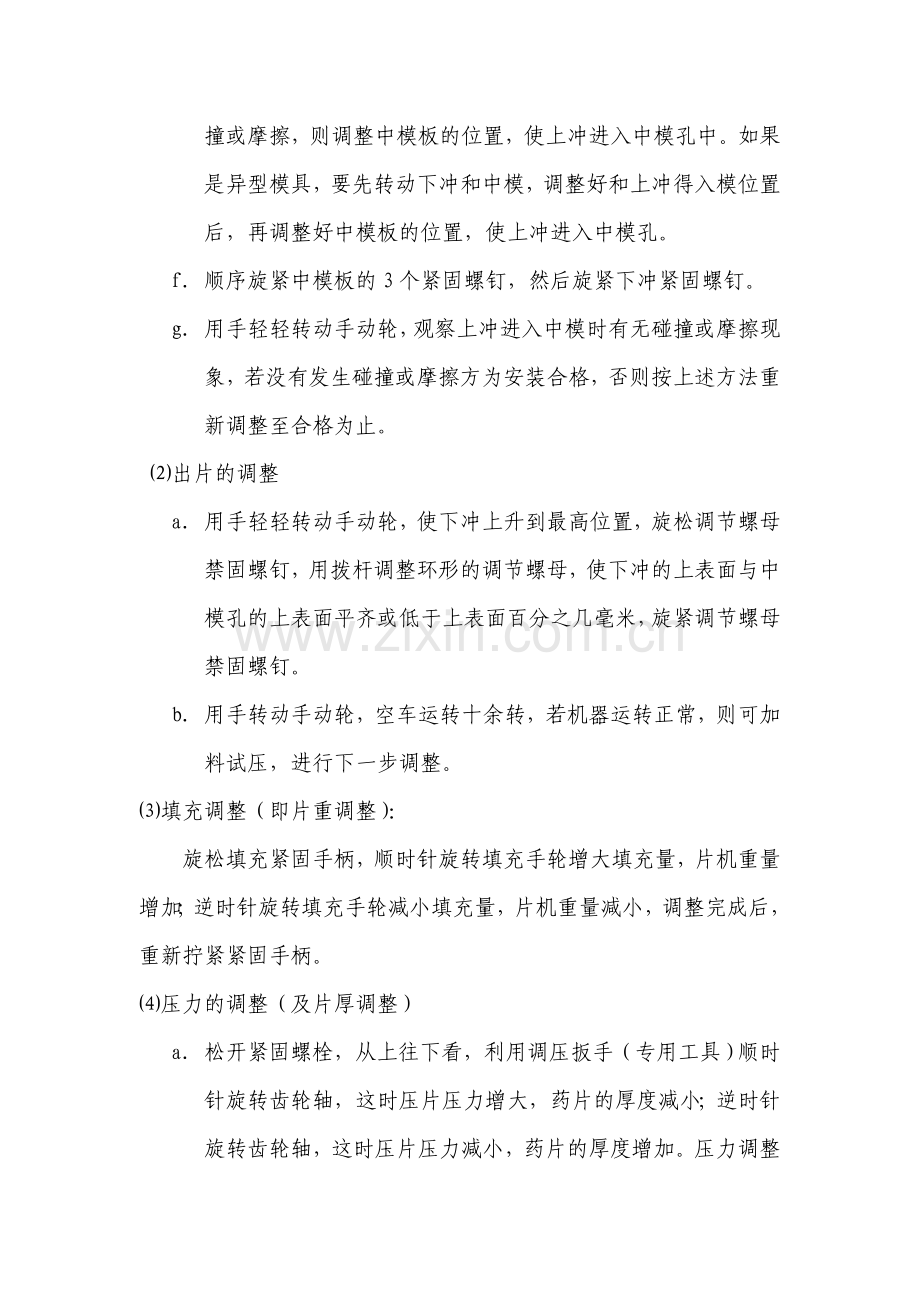

e. 用手轻轻转动手动轮，使上冲慢慢下降进入模孔中，若发生碰撞或摩擦，则调整中模板的位置，使上冲进入中模孔中。如果是异型模具，要先转动下冲和中模，调整好和上冲得入模位置后，再调整好中模板的位置，使上冲进入中模孔。
f. 顺序旋紧中模板的3个紧固螺钉，然后旋紧下冲紧固螺钉。
g. 用手轻轻转动手动轮，观察上冲进入中模时有无碰撞或摩擦现象，若没有发生碰撞或摩擦方为安装合格，否则按上述方法重新调整至合格为止。
⑵出片的调整
a. 用手轻轻转动手动轮，使下冲上升到最高位置，旋松调节螺母禁固螺钉，用拨杆调整环形的调节螺母，使下冲的上表面与中模孔的上表面平齐或低于上表面百分之几毫米，旋紧调节螺母禁固螺钉。
b. 用手转动手动轮，空车运转十余转，若机器运转正常，则可加料试压，进行下一步调整。
⑶填充调整（即片重调整）：
旋松填充紧固手柄，顺时针旋转填充手轮增大填充量，片机重量增加；逆时针旋转填充手轮减小填充量，片机重量减小，调整完成后，重新拧紧紧固手柄。
⑷压力的调整（及片厚调整）
a. 松开紧固螺栓，从上往下看，利用调压扳手（专用工具）顺时针旋转齿轮轴，这时压片压力增大，药片的厚度减小；逆时针旋转齿轮轴，这时压片压力减小，药片的厚度增加。压力调整完成后将紧固螺栓旋紧。
b. 用转动手动轮，试压几个药片，检查药片的片重、硬度和光洁度，若合格即可投料生产。
3注意事项
1) 初次使用前应对照机器实物详细阅读说明书，然后再使用。
2) 本机器只能按一定方向运转，不可反转，一面损坏机器。
3) 启动前应使上冲处在上升位置然后再启动，否则容易发生顶车。
4) 顶车后的处理办法
5) 首先立即关闭电源
6) 情况较轻时，可用力扳转手动轮使上冲通过“死点”
7) 只允许一人扳动手动轮，情况严重时，可用手扳转手动轮反转半周至上冲离开冲模时，逆时针旋转齿轮轴以减小压片压力，然后再正向转动手动轮，使上冲通过通过“死点”将药片顶出
8) 机器设置的安全门和外罩不完全关闭时，电动机不启动。
4维护和保养
1) 每次使用前必须将全部油杯、油孔和润滑面上润滑油，并空车运转使各摩擦面布满油膜，然后投入使用
2) 使用前检查螺丝是否松动
3) 经常检查冲模质量，并及时更换
4) 保持日常清洁
5) 长期不使用模具应卸下保管。
6) 各部件开机前要检查。
