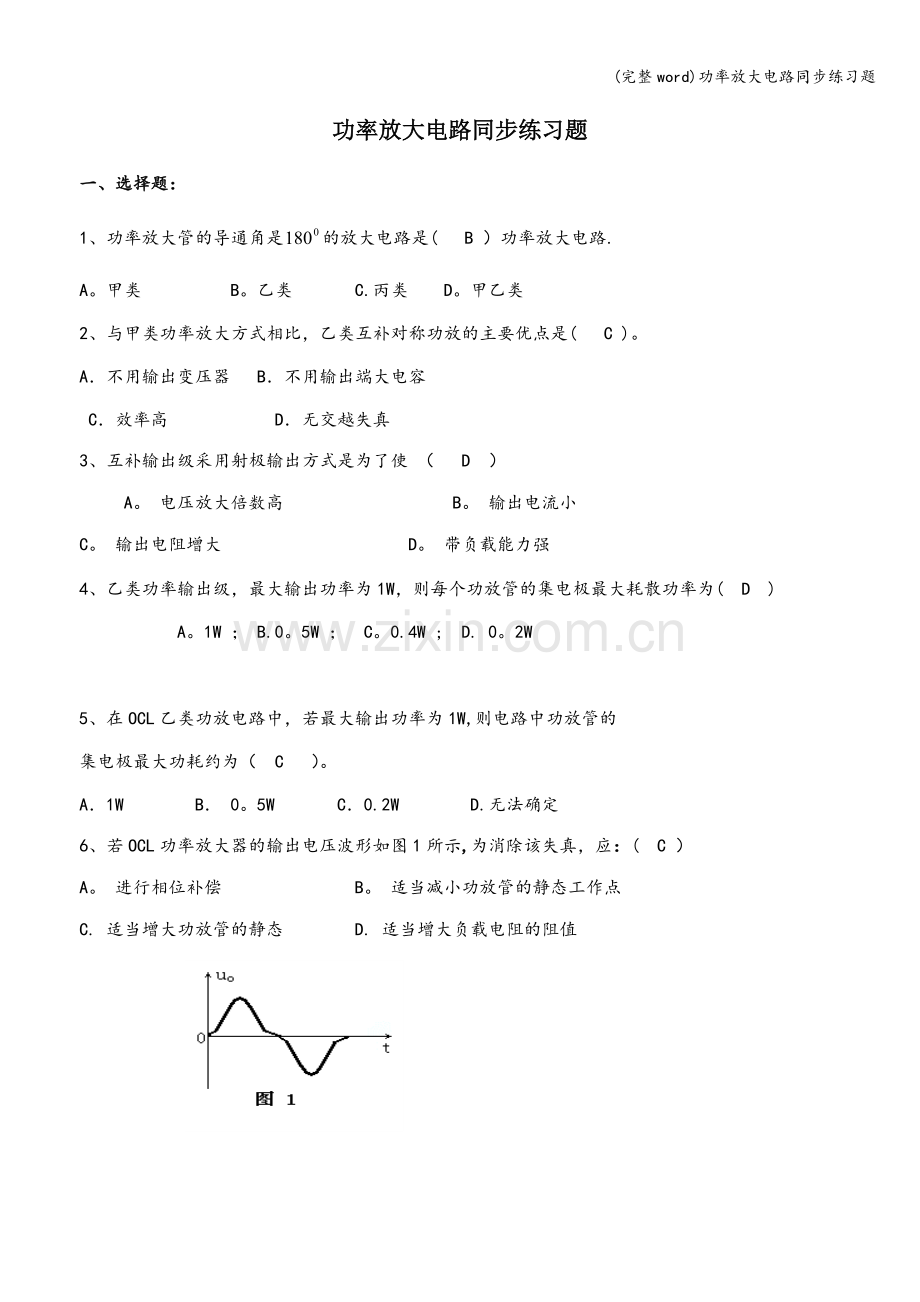

一、选择题：
1、功率放大管的导通角是的放大电路是( B ）功率放大电路.
A。甲类 B。乙类 C.丙类 D。甲乙类
2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。
A．不用输出变压器 B．不用输出端大电容
C．效率高 D．无交越失真
3、互补输出级采用射极输出方式是为了使 （ D ）
A。 电压放大倍数高 B。 输出电流小
C。 输出电阻增大 D。 带负载能力强
4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为( D )
A。1W ； B.0。5W ； C。0.4W ; D. 0。2W

5、在OCL乙类功放电路中，若最大输出功率为1W,则电路中功放管的
集电极最大功耗约为（ C ）。
A．1W B． 0。5W C．0.2W D.无法确定
6、若OCL功率放大器的输出电压波形如图1所示,为消除该失真，应：( C ）
A。 进行相位补偿 B。 适当减小功放管的静态工作点
C. 适当增大功放管的静态 D. 适当增大负载电阻的阻值

7、OCL功放电路的输出端直接与负载相联 ，静态时，其直流电位为（ C）.
A.VCC B.（1/2）VCC C. 0 D. 2VCC
8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ C ）
A.放大区中部   B。截止区
C。放大区但接近截止区 D。 放大区但接近饱和区
9、乙类双电源互补对称功放电路的效率可达（ B )。
A。25% B.78.5% C。50％ D。90%
10、功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下负载上获得的最大（ A)。
A。交流功率 B.直流功率 C。平均功率 D。有功功率
11、功率放大电路与电压放大电路的主要区别是（ C ）。
A.前者比后者电源电压高 B。前者比后者电压放大倍数数值大
C.前者比后者效率高 D. 没有区别
12、．在单电源OTL电路中，接入自举电容是为了（ B ）
A、提高输出波形的幅度 B、提高输出波形的正半周幅度
C、提高输出波形的负半周幅度 D、加强信号的耦合
13、如图所示电路若VD２虚焊，则V２管（A ）
A、可能因管耗过大而损坏 B、始终饱和 C、始终截止

14、OTL功放电路中，输出端中点静态电位为 C .
A。V B。2V C。V/2 D。0
15、功率放大器通常在多级放大器的位置是 C .
A.前级 B。中间级 C.末级 D。不确定

二、判断题：
1、功率放大器的主要矛盾是如何获得较大的不失真输出功率和较高的效率。（ √ ）
2、功率放大电路与电压或电流放大电路的主要区别是：功放电路的功率放大倍数大于1，即和均大于1.（ × ）
3、乙类功放中的两个功放管交替工作，各导通半个周期。（ √ )
4、OCL功率放大电路采用单电源供电.（ × ）
5、甲乙类互补对称电路与乙类互补对称电路相比,效率高并且交越失真小。 （ √ ）
6、功率放大电路工作在大信号状态，要求输出功率大,且转换效率高。（ √ ）
7、曱类功率放大电路中，在没有信号输入时，电源的功耗最小。（ √ ）
8、采用OTL功率放大电路可以提高放大电路的输出功率。( ×）
9、OTL功率放大电路是采用双电源供电。(× ）
10、在图5—13中电容C3的作用是耦合输出信号。（ × )

三、填空题:
1、乙类功率放大器中，若不设置偏置电路，电路输出信号将出现 交越失真 。
2、 甲类功放管的导通角为 3600 ；乙类功放管的导通角为 1800 ；甲乙类功放管的导通角为 （1800,3600） 。
3、甲乙类互补对称电路与乙类互补对称电路相比，效率 高 并且交越失真 小 。
4、下图所示电路中，D1和D2管的作用是消除 交越 失真。静态时，晶体管VT1和VT2发射极电位UEQ = 0 .

4、在甲类和甲乙类功率放大电路中， 甲乙类 功率放大电路的效率最高。
5、乙类推挽放大器的主要失真是 交越 失真 ，要消除此失真，应改用甲乙类推挽放大器.
6、乙类功率放大电路中，功放晶体管静态电流ICQ= 0 =，静态时的电源功耗PDC= 0 .这类功放的能量转换效率在理想情况下，可达到 78.5 %，但这种功放有
交越 失真。
7、在功率放大电路中，甲类放大电路是指放大管的导通角等于 3600
乙类放大电路是指放大管的导通角等于 1800 ,甲乙类放大电路是指放大管的导通角等于 (1800，3600） 。
8、在乙类互补对称功率放大器中,因晶体管输入特性的非线性而引起的失真叫做 交越失真 。
9、功率三极管有 甲 类、 乙 类、 甲乙 类和丙类等几种不同的工作状态，从而构成了不同类型的功率放大器。
10、OTL功放电路在正常工作时,其输出端中点电位为 。
11、在图5-13电路中，C3的作用是 自举电容，消除平顶失真 .
12、OTL功放电路在正常工作时，其输出端中点电位为 。
13、OTL电路中的三极管在输出最大不失真信号的使用状态,输出功率＝
.
14、OCl电路工作时，效率可达 78。5％ 。
15、功率放大器的耦合方式可分 直接耦合 、 阻容耦合 和 变压器耦合 。
四、分析设计计算题：
1、功率放大电路如图所示
（1）时,应调至多大？
(2）电容C的作用是什么？
(3)，管子饱和压降V，求最大不失真输出功率.

2、如图所示的功放电路中,设输入信号足够大，晶体管的PCM、U（BR）CEO和ICM足够大。若晶体管T1、T2的｜UCES|≈3V,计算此时的PO 。

五、 综合题:
如图所示，电路如图所示.已知电压放大倍数为－100，输入电压uI为正弦波,T2和T3管的饱和压降忽略。试问:
（1）在不失真的情况下，输入电压最大有效值uimax为多少伏？
（2）若ui＝10mv(有效值)，则uo＝？若此时R3开路，则uo=?若R3短路，则uo=？
