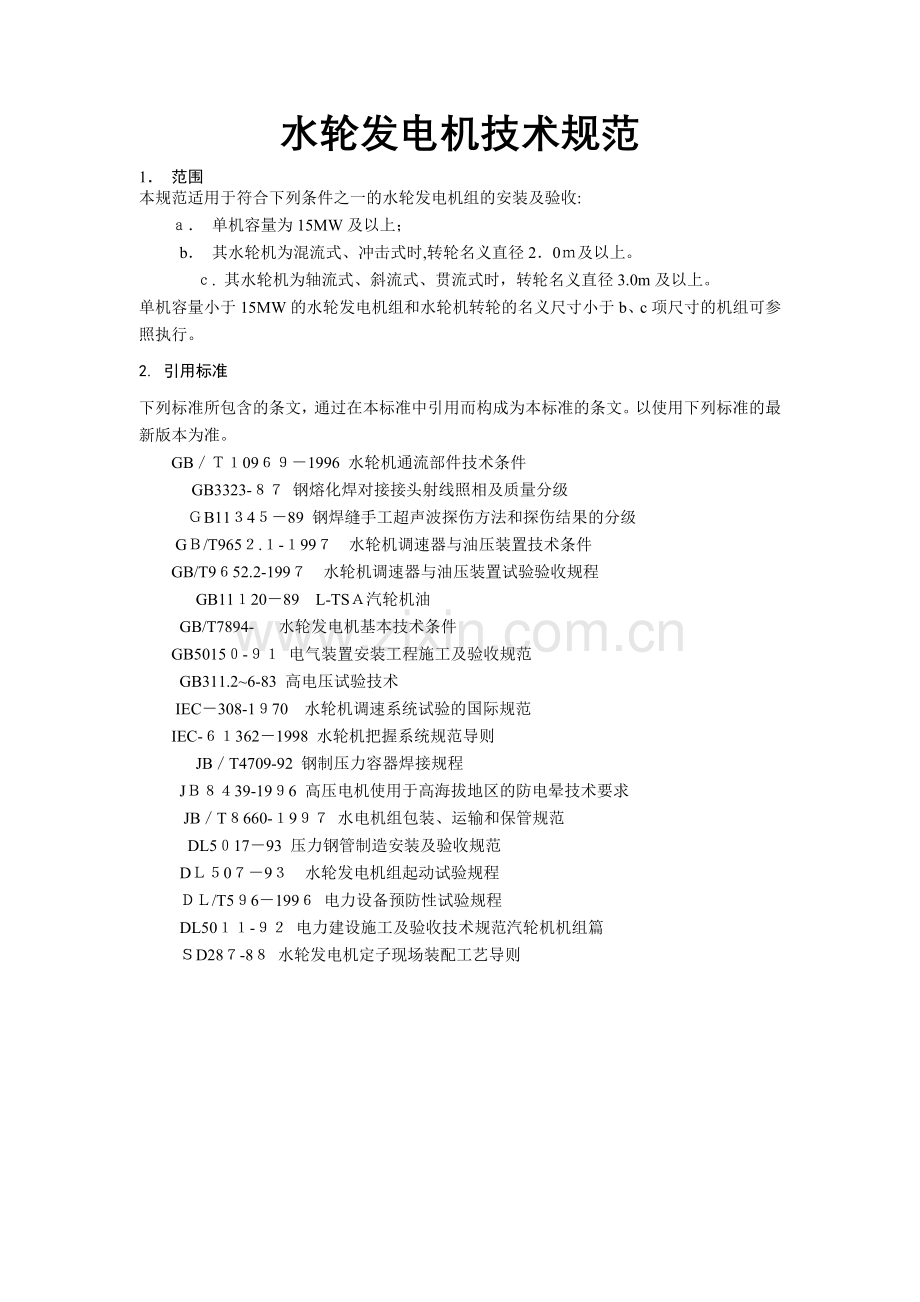

水轮发电机技术规范
1． 范围
本规范适用于符合下列条件之一的水轮发电机组的安装及验收:
ａ． 单机容量为15MW及以上；
　 b． 其水轮机为混流式、冲击式时,转轮名义直径2．0ｍ及以上。
　　　 ｃ. 其水轮机为轴流式、斜流式、贯流式时，转轮名义直径3.0m及以上。
单机容量小于15MW的水轮发电机组和水轮机转轮的名义尺寸小于b、c项尺寸的机组可参照执行。
2. 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。以使用下列标准的最新版本为准。
GB／Ｔ１09６９－1996 水轮机通流部件技术条件
　 　　GB3323-８７ 钢熔化焊对接接头射线照相及质量分级
　　 ＧB11３4５－89 钢焊缝手工超声波探伤方法和探伤结果的分级
　 GＢ/T965２.１-１99７　水轮机调速器与油压装置技术条件
GB/T9６52.2-199７　水轮机调速器与油压装置试验验收规程
　　　GB11１20－89 L-TSＡ汽轮机油
　GB/T7894- 水轮发电机基本技术条件
GB5015０-９１ 电气装置安装工程施工及验收规范
　 GB311.2~6-83 高电压试验技术
　 IEC－308-1９70　水轮机调速系统试验的国际规范
IEC-６１362－1998 水轮机把握系统规范导则
　　　JB／T4709-92 钢制压力容器焊接规程
　JＢ８４39-19９6 高压电机使用于高海拔地区的防电晕技术要求
　　 JB／T８660-１9９７ 水电机组包装、运输和保管规范
　　DL5０17－93 压力钢管制造安装及验收规范
　 DＬ５0７－9３　水轮发电机组起动试验规程
　 ＤＬ/T5９6－199６ 电力设备预防性试验规程
　DL50１１-９２ 电力建设施工及验收技术规范汽轮机机组篇
　 ＳD28７-8８ 水轮发电机定子现场装配工艺导则

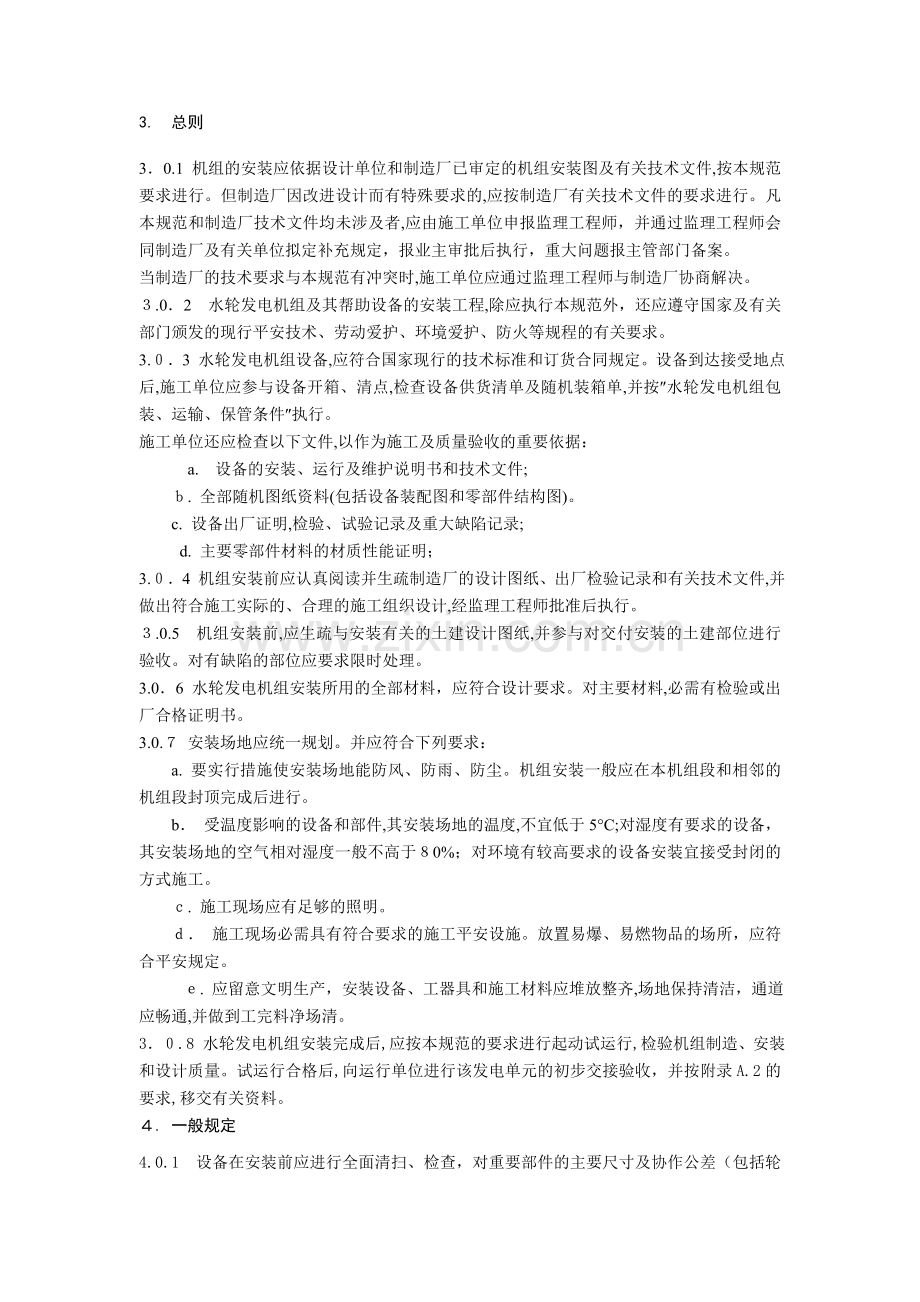

3.　总则
3．0.1 机组的安装应依据设计单位和制造厂已审定的机组安装图及有关技术文件,按本规范要求进行。但制造厂因改进设计而有特殊要求的,应按制造厂有关技术文件的要求进行。凡本规范和制造厂技术文件均未涉及者,应由施工单位申报监理工程师，并通过监理工程师会同制造厂及有关单位拟定补充规定，报业主审批后执行，重大问题报主管部门备案。
当制造厂的技术要求与本规范有冲突时,施工单位应通过监理工程师与制造厂协商解决。
３.0．2　水轮发电机组及其帮助设备的安装工程,除应执行本规范外，还应遵守国家及有关部门颁发的现行平安技术、劳动爱护、环境爱护、防火等规程的有关要求。
3.０．3 水轮发电机组设备,应符合国家现行的技术标准和订货合同规定。设备到达接受地点后,施工单位应参与设备开箱、清点,检查设备供货清单及随机装箱单,并按²水轮发电机组包装、运输、保管条件²执行。
施工单位还应检查以下文件,以作为施工及质量验收的重要依据：
　 　a.　设备的安装、运行及维护说明书和技术文件;
ｂ. 全部随机图纸资料(包括设备装配图和零部件结构图)。
c. 设备出厂证明,检验、试验记录及重大缺陷记录;
　 d. 主要零部件材料的材质性能证明；
3.０．4 机组安装前应认真阅读并生疏制造厂的设计图纸、出厂检验记录和有关技术文件,并做出符合施工实际的、合理的施工组织设计,经监理工程师批准后执行。
３.0.5　机组安装前,应生疏与安装有关的土建设计图纸,并参与对交付安装的土建部位进行验收。对有缺陷的部位应要求限时处理。
3.0．6 水轮发电机组安装所用的全部材料，应符合设计要求。对主要材料,必需有检验或出厂合格证明书。
3.0.７ 安装场地应统一规划。并应符合下列要求：
a. 要实行措施使安装场地能防风、防雨、防尘。机组安装一般应在本机组段和相邻的机组段封顶完成后进行。
b． 受温度影响的设备和部件,其安装场地的温度,不宜低于5°C;对湿度有要求的设备，其安装场地的空气相对湿度一般不高于８0%；对环境有较高要求的设备安装宜接受封闭的方式施工。
ｃ. 施工现场应有足够的照明。
ｄ． 施工现场必需具有符合要求的施工平安设施。放置易爆、易燃物品的场所，应符合平安规定。
　 　 ｅ. 应留意文明生产，安装设备、工器具和施工材料应堆放整齐,场地保持清洁，通道应畅通,并做到工完料净场清。
3．０.8 水轮发电机组安装完成后,应按本规范的要求进行起动试运行,检验机组制造、安装和设计质量。试运行合格后,向运行单位进行该发电单元的初步交接验收，并按附录A.2的要求,移交有关资料。
４. 一般规定
4.0.1　设备在安装前应进行全面清扫、检查，对重要部件的主要尺寸及协作公差（包括轮毂、推力头、上下固定止漏环等在工地嵌入的部件以及联轴法兰的止口、键槽与键等部件的协作公差)应进行校核。
如发觉设备有损坏或质量缺陷,应准时报告监理工程师,并通过监理工程师和业主,联系制造厂争辩处理。设备检查和缺陷处理应有记录和签证。
具有制造厂保证的整装到货设备可不分解。
4．0.2 设备基础垫板的埋设,其高程偏差一般不超过０~-5ｍm，中心和分布位置偏差一般不大于10ｍm,水平偏差一般不大于1ｍｍ／m。
4.0.3　埋设部件安装后应加固牢靠。基础螺栓、千斤顶、拉紧器、楔子板、基础板等均应点焊固定。埋设部件与混凝土结合面,应无油污和严峻锈蚀。
４．０．4 地脚螺栓的安装，应符号下列要求:
　 　 a. 检查地脚螺栓孔必需清扫洁净。螺孔中心线与基础中心线偏差不大于10mm；高程和螺栓孔深度符合设计要求；螺栓孔壁的垂直度偏差不大于Ｌ／2０0 (L为地脚螺栓的长度）,且小于10mm。
　 b. 二期混凝土直埋式和套管埋入式地脚螺栓的中心、标高应符合设计要求,其中心偏差不大于2ｍｍ，标高偏差不大于+3～0mm,垂直度偏差应小于L／450。
　　　c． 地脚螺栓接受预埋钢筋,然后在其上焊接螺杆时,应符合以下要求:
1) 预埋钢筋的材质应与地脚螺栓的材质全都;
　2) 预埋钢筋的直径应³螺栓直径，且预埋钢筋应垂直；
　 　３) 螺栓与预埋钢筋接受双面焊接，其焊接长度不应小于5倍地脚螺栓的直径;接受单面焊接时,其焊接长度不应小于10倍地脚螺栓的直径。
4．０．５ 楔子板应成对使用,搭接长度在2／3以上。安装后应用0.05mm塞尺检查接触状况,每侧应有70%以上通不过。
4.0.６ 设备安装应在基础混凝土强度达到设计值的70％后进行。基础板二期混凝土应浇筑密实，一般宜使用微膨胀水泥。
4.0．７　设备组合面应光滑无毛刺。合缝间隙用0.05mm塞尺检查，不能通过；允许有局部间隙,用0.１0mｍ塞尺检查,深度不应超过组合面宽度的１/3,总长不应超过周长的2０％；组合螺栓及销钉四周不应有间隙。组合缝处安装面错牙一般不超过0.１0mm。
4.0.８　部件的装配应留意协作记号。多台机组在安装时,每台机组应用标有同一系列号码的部件进行装配。
同类部件或测点在安装记录里的挨次编号,对固定部件,应从+Y开头,顺时针编号;对转动部件,应从转子１号磁极的位置开头，除轴上盘车测点为反时针挨次外，其余均顺时针编号;６应留意制造厂的编号规定是否与上述全都。
4.０.9 连接螺栓的紧度应符合制造厂要求,制造厂无明确要求时，拧紧力应不超过屈服强度的２/3。
细牙连接螺栓安装时应涂润滑剂;连接螺栓应分次均匀紧固;有预紧力要求的螺栓应测量紧度,与设计值的偏差不应超过±10%。接受热紧的螺栓，紧固后应在室温时抽查20%左右。螺栓、螺母、销钉均应按设计要求锁定或点焊坚固。
各部件安装定位后，应按设计要求钻铰销钉孔。
4．0．1０ 机组的一般性测量应符合下列要求：
　 ａ． 机组安装用的X、Y基准线标点及高程点，测量误差不应超过±1ｍｍ。
b.　各部高差的测量误差不应超过±０.5mm。
　 ｃ.　水平测量误差不应超过0．02mm/m。
　　 ｄ. 中心测量所使用的钢琴线直径一般为0．3~0.4mｍ,其拉应力应不小于12００ＭPａ。
　　 　e. 无论用何种方法测量机组中心、圆度或同心度,测量误差一般不应大于0.0５ｍm。
　 ｆ. 大尺寸测量时应留意温度变化对测量精度的影响，应依据温度的变化对测量数值进行修正,有条件时,宜在恒温环境下测量。避开在阳光直晒的工件上测量。
4．０．１1 现场制造的承压设备及连接件进行强度耐压试验时,内压水压试验压力为1.5倍额定工作压力,但最低压力不得小于0.4MPa,保持10miｎ,无渗漏及裂纹等特别现象。
设备及其连接件进行严密性耐压试验时，试验压力为1.25倍有用额定工作压力,保持３0min，无渗漏现象。
单个冷却器应按设计要求的试验压力进行耐压试验，设计无规定时，试验压力一般为工作压力的两倍，但不低于0.4Mpa,保持60miｎ,无渗漏现象。
４．0.12　设备容器进行煤油渗漏试验时，至少保持４ｈ,应无渗漏现象,容器作完渗漏试验后一般不宜再拆除。
4.0.13　单根键应与键槽协作检查,其公差应符合设计要求。成对键应配对检查，平行度应符合设计要求。
4．0．14 参与机组及其附属设备各部件焊接的焊工应进行定期培训,考试合格后持证上岗。
４．０.1５ 全部焊接焊缝的长度和高度应符合图纸要求，焊缝不得有裂纹,焊缝表面的外观质量,应依据焊缝的重要程度确定。
重要焊缝在焊接前,以牢靠的钢材焊接性试验为依据,对焊接进行工艺评定,并制定焊接工艺程序。焊接后,除应进行外观检查外，还要进行无损探伤检查。
4.0.１6 转子吊入机坑后，在转动部件上进行电焊作业时,应把电焊机地线直接联接到需焊接的零件上。并实行平安爱护措施,以保证电焊的焊渣不溅入轴承。
４．０.1７ 水轮发电机组各部件,均应按要求涂漆防护。其颜色应按设计要求或参照附录A．3。若与厂房装饰不相称时,除管道涂色外,可作适当变动。
涂漆应均匀、无起泡、皱纹等现象。
一些有特殊要求的部件，均应按下列要求涂漆:
　　ａ．　发电机定子、转子等的线圈和引线，应按设计要求喷涂绝缘漆。
　　 　b． 机组各部位的油槽,油罐内壁,应涂耐油漆。
　 c.　发电机、调速器暴露在主厂房地面以上部分的外表面,应腻平喷漆。ﻬ5 立式反击式水轮机安装
5.１ 埋入部件安装
5.1.1　尾水管里衬安装,允许偏差应符合表5-１的要求。
表5-1 　尾水管里衬安装允许标准 　 　(mm)

允
许　 偏
差

序
项 　目

转
轮　 直
径

说　　明
号

<３0０0
>30００～
<6０0０
>6００0~
<800０
>800０~
<１０0０0
>1０0００

1
肘管断面尺寸

±0．0015H
(B,r)

H-断面高度，B-断面长度,r-断面弧段半径
2
肘管下管口中心
与混凝土管口平滑过渡

3
锥管管口直径

±0.0015Ｄ

D－管口直径设计值;等分8~24点测量;
带法兰及插入式尾水管应符合表6-１要求。
４
相邻管口内壁周长之差
0.００1Ｌ

１０

１5
L-管口周长
5
锥管上管口中心及方位
4
６
８
10
12
测量管口上X、Y标记与机组X、Y基准线间距离。
６
锥管上管口高程
+8~-０
+1２～-0
+15~-0
+1８~-0
+20~-0
等分8~24点测量
7
锥管下管口中心
10
1５
2０
25
3０
吊线锤测量或检查与混凝土管口平滑过渡
５.１.2 转轮室、基础环、座环安装的允许偏差应符合表5-2要求。设计有特殊要求时应符合设计要求。
表5-2 转轮室、基础环、座环安装允许偏差 　 （mm）

允
许 偏
差

序
项　 目

转
轮　　 直
径

说 明
号

<３00０
>30０0～
<600０
>6000~
<８0００
>８0００~
<１0０00
>10000

1
中心及方位
2
3
4
５
6
测量埋件上X、Y标记与机组Ｘ、Ｙ基准线间距离。
２
高程

±３

3
水平
径向
0.１5
0．25
0.1５
０．3０
用水准仪测量，最高点与最低点高程之差。

周向
４
转轮室圆度

各半径与平均半径之差,不应超过叶片和转轮室设计平均间隙的±10%。

轴流式测量上、中、下三个断面；
斜流式测量上止口和下口;等分８~6４测点
5
基础环、座环圆度及与转轮室同轴度

１.０0
1.５0

2.00
等分8~32测点，混流式以机组中心为准，轴流式以转轮室中心为准。
5.1.3　分瓣转轮室、基础环、座环组合面应涂密封胶，组合缝间隙应符合条的要求。为防止漏水，过水面组合面可封焊,焊缝表面应打磨光滑。
5．1.4 支柱式座环的上环和固定导叶安装时,座环与基础环的方位偏差方向应全都。为保证导叶端部间隙符合设计要求,应严格把握基础环顶面至座环安装面高度尺寸,考虑混凝土浇筑引起座环的变形、测量工具的误差、以及推力支架位于顶盖上时在运行中顶盖的变形引起导叶端面间隙的减小值。为减小座环在混凝土浇筑过程中的变形,座环应有牢靠的加固措施。
5.1.５　尾水管里衬与基础环(或转轮室)间的凑合节焊接时,应有防止座环(或转轮室）变形的措施。
5.1.6 蜗壳拼装的允许偏差应符合表5－３要求。
５.1.7 蜗壳安装的允许偏差应符合表5-4要求。
表5-３　 蜗壳拼装允许偏差 　 (ｍm)
序号
项目
允许偏差
说　 明
1
G
+６~+2
D
e1
e2
e1
L
k2
k1
G

2
K１-K2
±1０
３
e１－e2
±0.００2e
4
L
±0.001L
5
Ｄ
±０.００２D
表5-4　 蜗壳安装允许偏差　　　 (mm）
序号
项
目
允许偏差
说　 明
1
直管段
到机组Ｙ轴线的距离
±0.０03Ｄ
Ｄ-蜗壳进口直径,

中心
高程
±5
若钢管已安装好,则应以钢管管口为基准。
2

　 最远点高程
±15

3

定位节管口倾斜值
5

4

定位节管口基准线
±５

５

最远点半径
±0.004R
Ｒ-最远点半径设计值

管口节高
±0.00２H
　H-管口节高(直径)
５．1．8 蜗壳焊接应符合下列要求：
　 ａ. 参与焊接的焊工应符合条的要求。
　 b. 点焊焊条应与焊缝焊条相同。应检查点焊质量,不得有开裂、未焊透等缺陷。
　 c.　各节间和蝶形边对接焊缝间隙一般为2~４mm，过流面错牙不应超过板厚的10％,但纵缝最大错牙不应大于2ｍｍ,环缝最大错牙不应大于3mm。
　 　 d． 坡口局部间隙超过5ｍｍ，其长度不应超过焊缝长度10%,并应在坡口处作堆焊处理。
　　 ｅ．　凑合节的环缝焊接,应有削减焊接应力和防止座环变形的措施。
f. 特殊钢材需经焊接工艺评定，编制专用焊接工艺措施，然后才能施焊。
５.1.9　蜗壳焊缝应进行外观检查和无损探伤检查。
a. 焊缝外观检查，应符合表5-５的规定。
表５-5 　　蜗壳焊缝外观检查 　 (mm)
序号
项目
允许缺陷尺寸
１
裂纹
不允许
2
表面夹渣
不允许
３
咬边
深度不超过0.5ｍｍ,连续长度不超过１０0mm，两侧咬边累计长度不大于１0％全长焊缝
４
未焊满
不允许
5
表面气孔
不允许

6

焊缝余高Dh
手工焊
１２<　d <25,Dh ＝ ０~2.５
25< d<　80，Dｈ = 0~3 　　　 　　d-钢板厚度

埋弧焊
0~４
7
对接焊缝宽度
手工焊
盖过每边坡口宽度2～4ｍm，且平滑过渡

埋弧焊
盖过每边坡口宽度2～７mm，且平滑过渡
８
飞溅
清除洁净
9
焊瘤
不允许
ｂ． 焊缝无损探伤
接受射线探伤时，检查长度:环缝为10%,纵缝和蝶形边为20%;焊缝质量,按GＢ3３２3-87
《熔化焊对接接头射线照相及质量分级》规定的标准,环缝应达到IIＩ级,纵缝和蝶形边应达到II级的要求。
接受超声波探伤时,检查长度：环缝、纵缝和蝶形边均为100％;焊缝质量,按GB11345－8９《钢焊缝手工超声波探伤方法和探伤结果的分级》规定的标准，环缝应达到BIＩ级,纵缝和蝶形边应达到BI级的要求。对有怀疑的部位，应酌情用射线探伤复核。
无论是接受射线探伤还是接受超声波探伤,都必需进行10０％的表面磁粉探伤。
　 ｃ. 蜗壳工地水压试验,按设计要求进行。
d． 混凝土蜗壳的钢衬，一般作煤油渗透试验检查，焊缝应无贯穿性缺陷。
5.1.10 蜗壳设有弹性层的部位，应将角铁、压板等清除洁净。
5.1．11 蜗壳安装、焊接及浇筑混凝土时，应有防止座环变形的措施。混凝土浇筑前应依据状况埋设排气管路，保证蜗壳底部和座环下法兰的混凝土浇筑密实;混凝土浇筑上升速度不应超过300mm/h,每层浇高不大于1．5m，浇筑分块应对称。在浇筑过程中应监测座环变形,并按实际状况随时调整混凝土浇筑挨次。在机坑清扫测量前，应检查座环下法兰下的混凝土密实状况,必要时,作环氧灌浆处理。环氧灌浆合格后，方可进行机组水轮机部件的安装。
５.1.１2　埋设件过流表面粗糙度应符合GB／Ｔ109６９－19９6《水轮机通流部件技术条件》的规定，尾水管里衬、转轮室、蜗壳（或蜗壳衬板)及测压头的焊缝应磨平,埋设件与混凝土的过流表面应平滑过渡。
５.1.13 机坑里衬安装的允许偏差应符合表5－6要求。
表5－6 　机坑里衬安装允许偏差 　 （mｍ）
序
项目

转
轮 　直
径

说明
号

<300０
>３000~6０0０
>６0０0～800０
>8000～１0００0
>１0０00

1
中心
5
１0
１5
2
0
测量里衬法兰与座环上部法兰镗口间距离，等分8~１6点
2
上口直径
±５
±8
±１0
±
12

３
上口高程

±3

等分8~16点,用水准仪测量
４
上口水平

６

等分8~１６点,用水准仪测量
5.1.1４ 接力器基础安装的允许偏差应符合表5-7要求。
表5-7 　接力器基础安装允许偏差　 (mm)
序

转
轮 　直
径
(mｍ)

号
项目
<30０0
>300０~6０00
>6000~80０0
>8000～10０00
>1０000
说明
1
垂直度 (mm/m）

0．３０

0．25

2
中心及高程
±1.０
±1.5
±２.0
±2.5
±3.0
从座环上法兰面测量
3
至机组坐标基准线平行度
１.0
１.５
2.0
２.５
3．０

4
至机组坐标基准线距离

±３.０

５.２　转轮装配
5．2．1 混流式水轮机分瓣转轮应按特地制定的组焊工艺规范进行组装、焊接及热处理,并符合下列要求：
　 　a． 转轮应无裂纹。转轮下环的焊缝不允许有咬边现象,用超声波进行检查，应符合JB1１34５-89《钢焊缝手工超声波探伤方法和探伤结果的分级》中ＢI级焊缝探伤的要求。并进行１０0%表面磁粉探伤。
b. 上冠组合缝间隙符合要求。
　　 　ｃ. 上冠法兰下凹值不应大于０.0７ｍｍ/ｍ，上凸值不应大于０.0４mm/ｍ(对于主轴接受摩擦传递力矩的结构，不允许上凸）。
　 ｄ． 下环焊缝处错牙不应大于０．5mｍ。
　　 e．　分瓣叶片填补块安装焊接后，叶型应符合设计要求。
　　 f． 抗磨、抗气蚀层的堆焊应按设计要求进行。打磨后,厚度不应小于４ｍm,粗糙度应与符合设计要求,并应符合GB／T1０969-1996《水轮机通流部件技术条件》的规定。
5．２．2 止漏环在工地装焊前，转轮安装止漏环处的圆度应符合的要求；装焊后,止漏环应贴合严密，焊缝质量符合要求。止漏环需热套时,应符合设计要求。
５．２.３ 分瓣转轮止漏环磨园时,测点不应少于32点，圆度应符合的要求。
5．2．４ 分瓣转轮应在磨园后按5．２.5条要求作静平衡试验。试验时应带引水板,配重块应焊在引水板的下面的上冠顶面上,焊接应坚固。
5.2.5　转轮静平衡试验应符合下列要求：
　 a． 静平衡工具应与转轮同心,偏差应不大于０.0７mm,支持座水平偏差应不大于0．０２ｍm/m。
　 　b.　接受钢球、镜板式平衡法时，静平衡工具的灵敏度，应符合表5-８要求。
表5-8　 球面中心到转轮重心距离 　　(ｍm)
转轮质量 　(kｇ)
最大距离
最小距离
<5000
40
２0
>5000~1０000
5０
3０
>１0０00~５0０００
60
40
>５000０～１０000０
８0
5０
>1000０0～２0０0０0
１0０
70
c.　接受测杆应变法及静压球轴承平衡法时,按制造商供应的工艺与要求进行。
d. 残留不平衡质量矩,应符合设计要求。当无要求时,应达到表5－９的要求。
表５-９ 转轮单位质量的许用不平衡量值
最大工作转速(rpm)
125
１50
2００
2５０
３00
400
单位转子质量的许用不平衡量值
eｐer(g·mm/kｇ)
55０
450
330
2７0
2２0
170
５.2．6　转浆式水轮机转轮动作试验和严密性耐压试验应符合下列要求:
　 a. 试验用油的油质应合格，油温不应低于+５°C。
　 ｂ． 最大试验压力,一般为0.5Mｐa。
c. 在最大试验压力下，保持１６h。
　 d.　在试验过程中,每小时操作浆叶全行程开关２～3次。
e. 各组合缝不应有渗漏现象，每个浆叶密封装置在加与未加试验压力状况下的漏油量,不应超过表5-10规定，且不大于出厂试验时的漏油量。
表5-１0单个浆叶密封装置允许漏油量
转轮直径 (ｍｍ）
£300０
>3000～£６0００
>600０～£8０００
>8０00~£１0000
>1000０
单个桨叶密封允许漏油量 （mｌ）
５
7
1０
12
1５
　 f．　转轮接力器动作应平稳，开启和关闭的最低油压一般不超过额定工作压力的15%。
　g. 绘制转轮接力器与桨叶转角的关系曲线。
5.2.7　主轴与转轮连接，应符合下列要求：
a． 法兰组合面应无间隙,用０.０3mm塞尺检查,不能塞入。
　b.　整体转轮止漏环圆度,应符合条要求。
ｃ. 法兰护罩的螺栓凹坑应填平。当它兼作检修密封的一部分时，应检查圆度,并符合条规定的要求。
　　 d. 泄水锥螺栓应点焊坚固，护板焊接应实行防止变形措施，焊缝应磨平。
5.2．８ 转轮各部位的同轴度及圆度,以主轴为中心进行检查,各半径与平均半径之差,应符合表5-11的要求。
表５-11转轮各部位的同轴度及圆度允许偏差
工作水头 (ｍ)
部位
允许偏差
说明

<２００
1.止漏环
2．止漏环安装面
3．浆叶外缘

±１0%设计间隙

４．引水板止漏圈
５．兼作检修密封的法兰爱护罩
±２０%设计间隙

>20０
1.上冠外缘
２．下环外缘
±5％设计间隙

３.上梳齿止漏环
4.下止漏环
±０.10mm

５.3　导水机构预装
5.3.1　导水机构预装前,进行机坑清扫测定,测定座环镗口圆度以确定机组中心;测量座环和基础环上平面高程、水平,计算高差；应符合条和图纸要求。
５.３.２ 分瓣底环、顶盖、支持盖等组合面应涂密封胶，组合面间隙应符合条要求。止漏环需冷缩、机械压入时,应符合设计要求。
5.3.３ 导水机构预装应符合下列要求：
　 a.　混流式水轮机按机坑清扫测定给出的中心测点,安装下固定止漏环,下固定止漏环的中心作为机组基准中心线。按机组基准中心线检查各固定止漏环的同轴度和圆度,各半径与平均半径之差,应符合表5-1１上相应部位的允许偏差要求。止漏环工作面高度超过２0０mｍ者,应检查上、下两圈。按机组基准中心线或上止漏环检查密封座和轴承座法兰止口的同轴度,允许偏差应符合表5-12的要求。
表5-1２密封座和轴承座法兰止口的同轴度允许偏差 (mｍ)

转轮直径

说明
£３000
>３００0～600０
>6００0~8000
>80０0~10０00
>１000０

0.２5
０.5０
0.75
1.0０

均布8~２４点
b． 轴流式水轮机,转轮室中心作为机组基准中心线。按机组基准中心线检查密封座和轴承座法兰止口的同轴度,允许偏差应符合表5-11的要求。
ｃ. 斜流式水轮机,转轮室上止口中心作为机组基准中心。
　 ｄ． 导叶的预装数量，一般不少于总数的５0%。
　ｅ. 底环、顶盖调整后,一般对称拧紧不少于半数的安装螺栓，应符合表5-１３的要求。检查导叶端面间隙,各导叶大头和小头两边间隙应全都，不允许有规律的倾斜；总的间隙，最大不超过设计间隙。对推力轴承装在顶盖上的机组,应考虑承载后的变形值。
表5－１３底环和顶盖调整允许偏差 (ｍm)
项目

转轮直径

说明

£30０0
>３０00~6000
>60０0～８000
>80０0~1000０
>10００0

止漏环圆度
5％转轮设计间隙
均布８～２4测点，挂线,接受耳机电测法
止漏环同心度
0.15
0．2０
均布８~２４测点，挂线,接受耳机电测法
径向水平
0．1５
0．20
均布8～２4点,用精密水准仪测量
平面度
０.２５
0.30
均布8～２4点，用精密水准仪测量
导叶轴孔同轴度
0.１5
厂家有要求时，均布4~1２导叶轴孔,挂线，接受耳机电测法
不进行预装直接正式安装的导水机构,也应符合条有关规定的要求。
５.3.５ 筒形阀安装
　ａ.　筒体组装→调整→焊接的工艺和自由状态下筒体圆度应符合设计要求。
　　 　b.　接力器和管路安装调整应符合设计要求，并保证各接力器动作时间的全都性。
c. 筒体的焊接应符合JＢ/T4709-9２《钢制压力容器焊接规程》。
　　 d. 同步机构和行程指示器的安装应符合设计要求。
５.４ 转动部件就位安装
5.４.1　主轴和转轮吊装的放置高程,一般应较设计高程略低，其主轴上部法兰面与吊装后的发电机轴下法兰止口底面,应有2～6mｍ间隙。对于推力轴承装在水轮机轴上的机组,则应较设计高程略高，以使推力头套装后与镜板有2~５ｍm的间隙。主轴垂直度偏差一般不大于０．0５mm/ｍ。
当水轮机或发电机按实物找正安装时,应调整转轮的中心及主轴垂直,使其止漏环间隙符合条要求,主轴垂直度不应大于0.02mm／m。
5.４.2 转轮安装的最终高程、各止漏环间隙或轮叶与转轮室的允许偏差,应符合表５-14的要求。
表5-１4　 　转轮安装高程及间隙允许偏差 　 (ｍm)

　项　 目

转轮直径

说明

£300０
>300０～6０00
>6000~80００
>8０00~100０0
>1000０

高
混流式
±1．5
±２
±2.５
±3

测量固定与转动止漏环凹凸错牙
程
轴流式
+２～0
+3~０
＋4~0
+5~
0
测量底环至转轮体顶面距离

斜流式
+０.8~0
+１.0~０

¾

测量叶片与转轮室间隙

工作水头
<2００ｍ

各间隙与实际平均间隙之差不应超过平均间隙的±20％．

浆叶与转轮室间隙，在全关位置测进水、出水和中间三处

间

隙

工作水头

a1

a２

各间隙与设计间隙之差不应超过设计间隙的±10%

³2００m

ｂ１

ｂ2

各间隙与设计间隙之差不应超过设计间隙的±2０%
注:高程是考虑由于水推力造成的转轮下沉后的实际高程值。
５.4.3 机组联轴后,两法兰组合缝应无间隙。用０.0３mｍ塞尺检查，不能塞入。
５．4.4　操作油管和受油器安装应符合下列要求:
　 　　a． 操作油管应严格清洗，连接牢靠,不漏油;螺纹连接的操作油管,应有锁紧措施。
　 ｂ．　操作油管的摆度,对固定瓦结构,一般不大于0.2０ｍm；对浮动瓦结构,一般不大于0.30ｍｍ。
　 　　c. 受油器水平偏差,在受油器座的平面上测量,不应大于０．05mm／ｍ。
　 　 d. 旋转油盆与受油器座的挡油环间隙应均匀，且不小于设计值的7０％。
e． 受油器对地绝缘电阻，在尾水管无水时测量,一般不小于0.５ＭW。
5．５　导叶及接力器安装调整
5.５．1 导叶端面间隙,应符合设计要求。一般上部为实际总间隙的60～70%,下部为实际总间隙的３0~４0%；工作水头在２00m及以上的机组,下部为０．０5mm,其余间隙留在上部；推力轴承装在顶盖上的机组,下部间隙应比上部大,具体要求由实际规定。导叶止推环轴向间隙,不应大于该导叶上部间隙值的50％，导叶应转动机敏。
5．5.2　导叶立面间隙，在接力器油压压紧或用钢丝绳捆紧的状况下,用0.０5mm塞尺检查,不能通过;局部间隙不超过表５-１5的要求。有间隙的总长度，不超过导叶高度的２５%。当设计有特殊要求时,应符合设计要求。
表5-１５ 导叶允许局部立面间隙　 　(mm)
项目

导叶高度

说明

£6００
>600~１20０
>12０0~2００0
>200０~４０0０
>4０00

不带密封条的导叶
0.05
0.1０
０.13
0.１5
０.20

带密封条的导叶
０.
１５

0．２0

在密封条装入后检查导叶立面,应无间隙
5.5．3 在最大开度位置时,导叶与挡块之间距离应符合设计要求，无规定时应留5～１０mm。
连杆应在导叶和把握环位于某一小开度位置的状况下进行连接和调整,在全关位置下进行导叶立面间隙检查。连杆的连接也可在导叶用钢丝绳捆紧及把握环在全关位置的状况下进行。连杆应调水平,两端凹凸差不大于１ｍｍ。导叶立面应位于同一关闭园上,偏差符合设计要求。测量并记录两轴孔间的距离。
5.５．4　接力器安装应符合下列要求:
　 ａ． 需在工地分解的接力器进行分解、清洗、检查和装配后,各协作间隙应符合设计要求，活塞移动应平稳机敏。
　 b.　各组合面间隙应符合条的要求。
　 c． 节流装置的位置及开度大小应符合设计要求。
d. 接力器应按条的要求作严密性试验。摇摆式接力器在试验时,分油器套应来回转动3~5次。
　　　　e．　接力器安装的水平偏差，在活塞处于中间位置时，测套筒或活塞杆水平不应大于0．10ｍm／ｍ。
　 f. 接力器的压紧行程应符合制造厂设计要求,制造厂无要求时,按表５-16要求确定。
ｇ. 接力器活塞行程,应符合设计要求。直缸接力器两活塞行程偏差不应大于1ｍｍ。
　 　 h． 摇摆式接力器的分油器配管后,不得憋劲。
表5－１6 接力器压紧行程值　 （mｍ）

项　 目
转　 轮 直　　径
说明

　£3０0０
>300０~6000
>600０～80００
>80０0~10000
>100０0

直缸
带密封条的导叶
4~７
６～８
7～10
8~１2
１0~15
撤除接力器油压，测量活塞返回的行程
接力器
不带密封条的导叶
3～6
5~7
6~9
7~1２
9~14

摇摆式接力器
导叶在全关位置，当接力器自无压升至工作油压的５0％时,其活塞移动值,即为压紧行程。
如限位装置调整便利,也可按直缸接力器要求来确定。
5．６　水导及主轴密封安装
5.6.1　轴瓦应符合下列要求:
　　 a. 橡胶轴瓦表面应平整、无裂纹及脱壳等缺陷；巴氏合金轴瓦应无密集气孔、裂纹、硬点及脱壳等缺陷,瓦面粗糙度应优于0.8μm的要求。
　 b. 橡胶瓦和筒式瓦应与轴试装，总间隙应符合设计要求。每端最大与最小总间隙之差及同一方位的上下端总间隙之差,均不应大于实测平均总间隙的１0％。
　 c. 筒式瓦符合a 、b两款要求时，可不再研刮；分块瓦除设计要求不研刮外，一般应研刮。
轴瓦研刮后,瓦面接触应均匀。每平方厘米面积上至少有一个接触点;每块瓦的局部不接触面积,每处不应大于５%,其总和不应超过轴瓦总面积的１5%。
5．6.2　轴瓦安装应符合下列要求：
ａ. 轴瓦安装应在机组轴线及推力瓦受力调整合格，水轮机止漏环间隙及发电机空气间隙符合要求的条件下进行。为便于复查转轴的中心位置，应在轴承固定部分合适部位建立中心测点，测量并记录有关数据。
　b． 轴瓦安装时,一般应依据主轴中心位置,并考虑盘车的摆度方向及大小进行间隙调整,安装总间隙应符合设计要求。但对只有两部导轴承的机组,调整间隙时,可不考虑摆度。
　 c． 分块式导轴瓦间隙允许偏差不应超过±０．０２mｍ；筒式导轴瓦间隙允许偏差,应在安排间隙值的±２０％以内,瓦面应保持垂直。
５.6.3 轴承安装应符合下列要求:
　 　 ａ． 稀油轴承油箱，不允许漏油,一般要按条要求作煤油渗漏试验。
　　b.　轴承冷却器应按条要求作耐压试验。
　 c. 油质应合格,油位高度应符合设计要求,偏差一般不超过±1０mm。
5．6.４　主轴检修密封安装应符合下列要求：
　　　 ａ．　空气围带在装配前,应通０.05MPａ的压缩空气,在水中作漏气试验，应无漏气现象。
b． 安装后,径向间隙应符合设计要求,偏差不应超过设计间隙的±2０%。
c. 安装后作充排气试验和保压试验,压降符合要求,一般不得超过额定工作压力的10%。
5.6．5 主轴工作密封安装应符合下列要求：
　 ａ. 工作密封安装的轴向、径向间隙应符合设计要求,允许偏差不应超过实际平均间隙值的±２０%。
　　b. 密封件应能上下自由移动,与转环密封面接触良好；供排水管路应畅通。
5.７　附件安装
5.7.１　真空破坏阀和补气阀应作动作试验和渗漏试验，其起始动作压力和最大开度值，应符合设计要求。
5.7．２　蜗壳及尾水管排水闸阀或盘形阀的接力器,均应按条要求作严密性耐压试验。
5.7.３　盘形阀的阀座安装,其水平偏差不应大于0.20ｍｍ/m。
盘形阀安装后，检查密封面应无间隙，阀组动作应机敏,阀杆密封应牢靠。
5．7.4 主轴中心孔补气装置安装,应符合设计要求。主轴中心补气管应参与盘车，摆度不应大于实际平均间隙的20%，最大不超过０.３0mm。连接螺栓应牢靠地防松。轴承座安装后应测接地电阻,一般不小于0．5ＭW。布置在转子以上的部件与管路应有防结露设施。
ﻬ10 立式水轮发电机安装
10．1 机架组合
10.１.1 组合式结构机架的支臂组合后，检查组合缝的间隙,应符合一般规定中条的要
