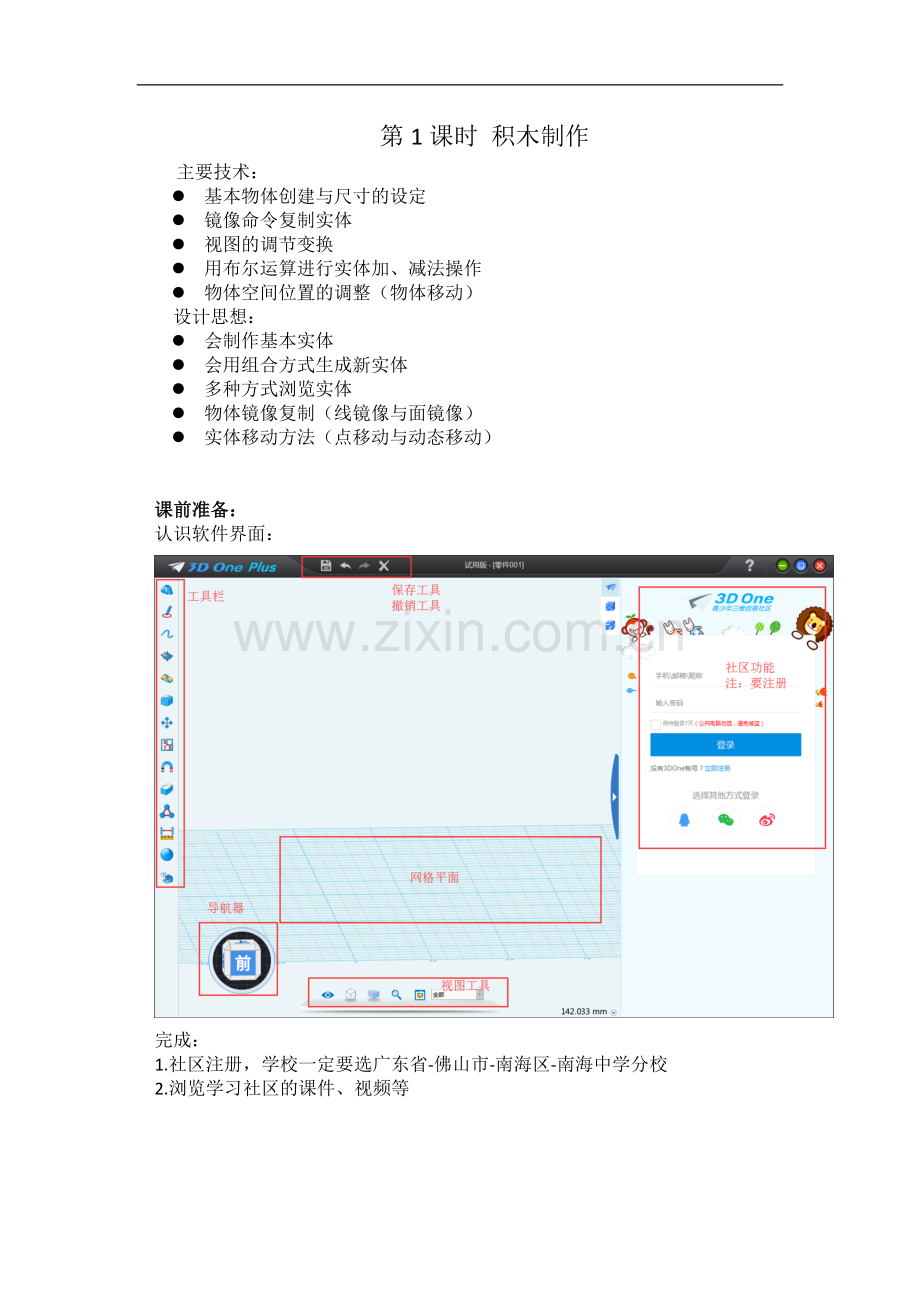

第1课时 积木制作
主要技术：
l 基本物体创建与尺寸的设定
l 镜像命令复制实体
l 视图的调节变换
l 用布尔运算进行实体加、减法操作
l 物体空间位置的调整（物体移动）
设计思想：
l 会制作基本实体
l 会用组合方式生成新实体
l 多种方式浏览实体
l 物体镜像复制（线镜像与面镜像）
l 实体移动方法（点移动与动态移动）

课前准备：
认识软件界面：

完成：
1.社区注册，学校一定要选广东省-佛山市-南海区-南海中学分校
2.浏览学习社区的课件、视频等

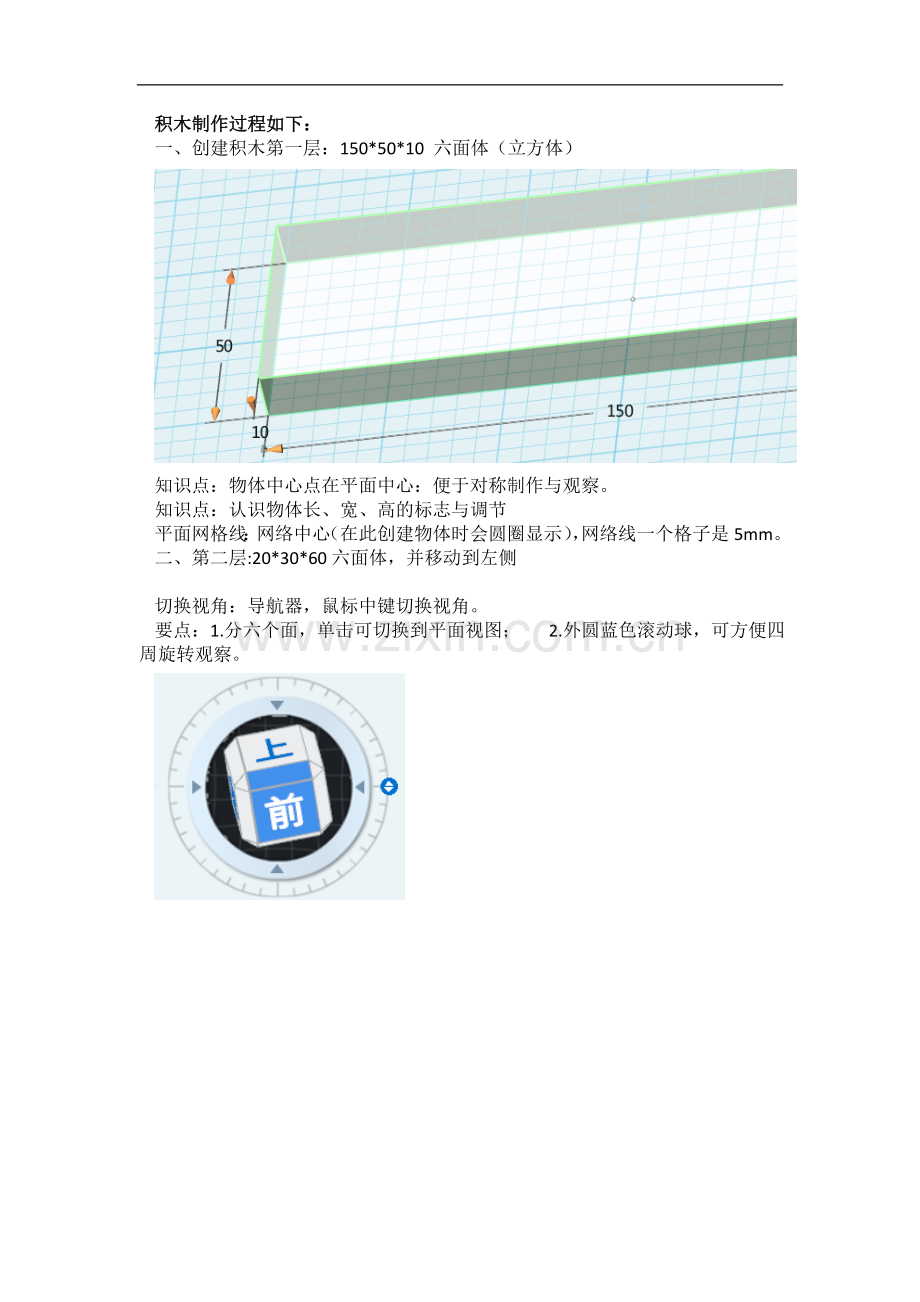

积木制作过程如下：
一、创建积木第一层：150*50*10 六面体（立方体）

知识点：物体中心点在平面中心：便于对称制作与观察。
知识点：认识物体长、宽、高的标志与调节
平面网格线：网络中心（在此创建物体时会圆圈显示），网络线一个格子是5mm。
二、第二层:20*30*60六面体，并移动到左侧

切换视角：导航器，鼠标中键切换视角。
要点：1.分六个面，单击可切换到平面视图； 2.外圆蓝色滚动球，可方便四周旋转观察。

寻找中心点：
思考：第一层有哪些中心点，（在此创建物体时会圆圈显示），放在哪个中心点合适？

移动物体：选中物体，在浮动面板上选择移动工具，（或者在工具栏单击移动工具）。注意：大部分工具有这二种方式。
知识点：1.起始点、目标点移动法。有确定的点
2.动态移动，出现三维坐标，选择相应方向移动就行。只有方向无确定的点。

三、第二层：创建另一个20*30*60六面体

思考：对称物体怎样快速创建？

镜像就是对称复制的命令
1.方式有线与面：线比较灵活，面是对称的中间面
2.物体合成方式：加、减、交，选择这些后会与原物体组成一个物体。本处不用合成。
知识点：单个物体（6个）与合成物体的区别

四、第二层：创建两个圆柱体10*60

圆柱体：半径与高，注意中心、合成方式

注：对齐平面是指创建位置平齐的平面。

五、第三层：先创建六面体，再用面拉伸来完成。

面拉伸：单击立方体，再单击侧面，在浮动面板上选择拉伸。

注：用组合编辑进行合并，要不会影响后面的中心选取，其他功能后面讲。
注意：不能在拉伸时选择合并：加方式，这样会合并相连的所有实体。
六、第四层：左右是六面体18*30*35，中间是六面体30*30*35

以下几点用法注意：
1.数值精确创建六面体法：单击数字变黄色时会出现输入框。

2.移动用起始点、目标点精确移动法：注意选择合适的点

3. DE移动：注意中心点，拖动旋转轴，此处45度刚好对角。（知道为什么长度是18）

注：DE移动后再用移动工具对齐左、右面

七、第五层：高度10六面体，尺寸自己根据下面物体拖动

注：在前视图拖动尺寸

八、第六层：六面体与圆柱体，合成后再移动

注意圆柱体用到对齐平面（不用找中心后角度不同），大小往后拖，合成方式用减
九、第七层：圆锥体

最后效果如下：

思考题：用学过的知识制作下面的实体
