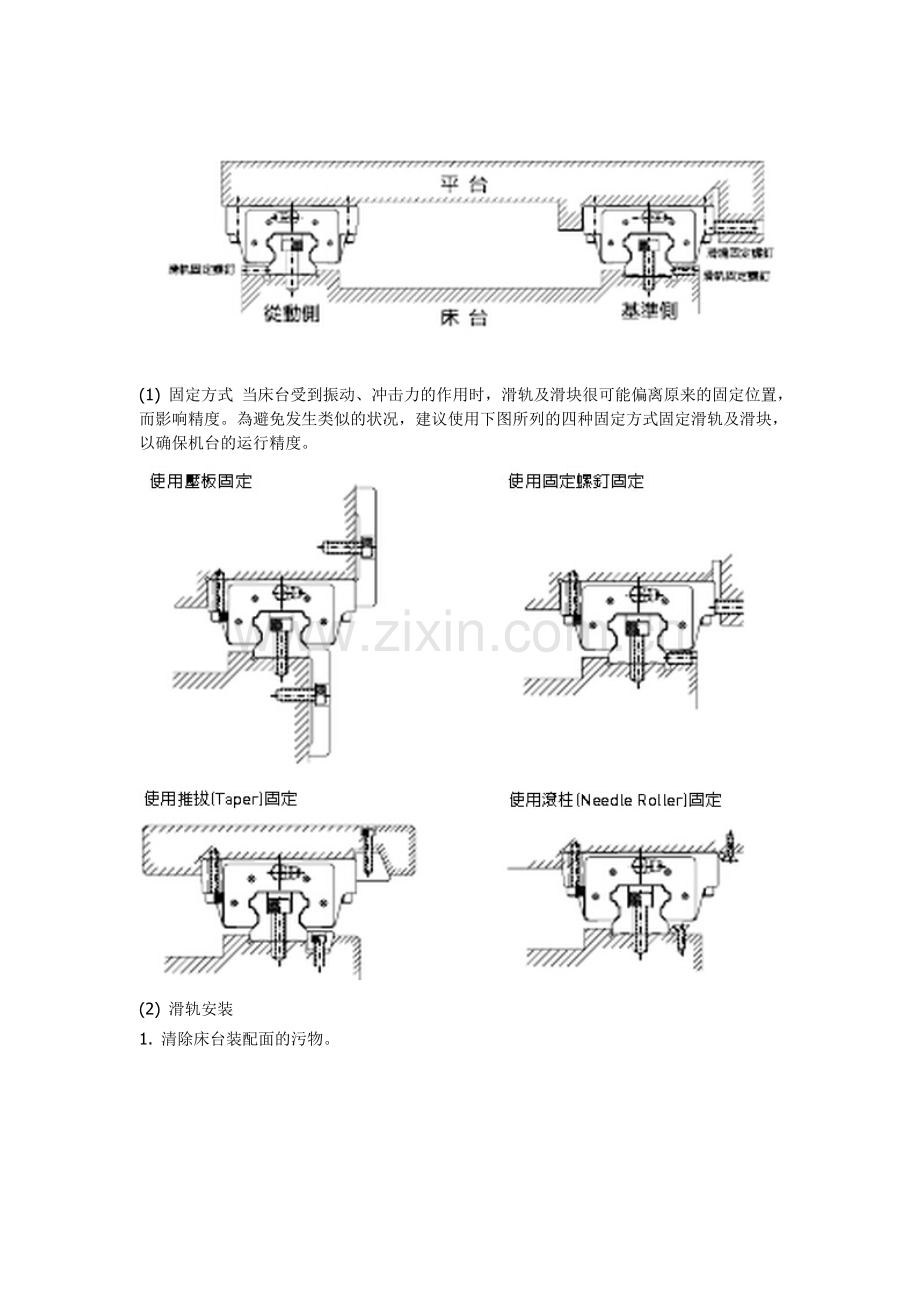

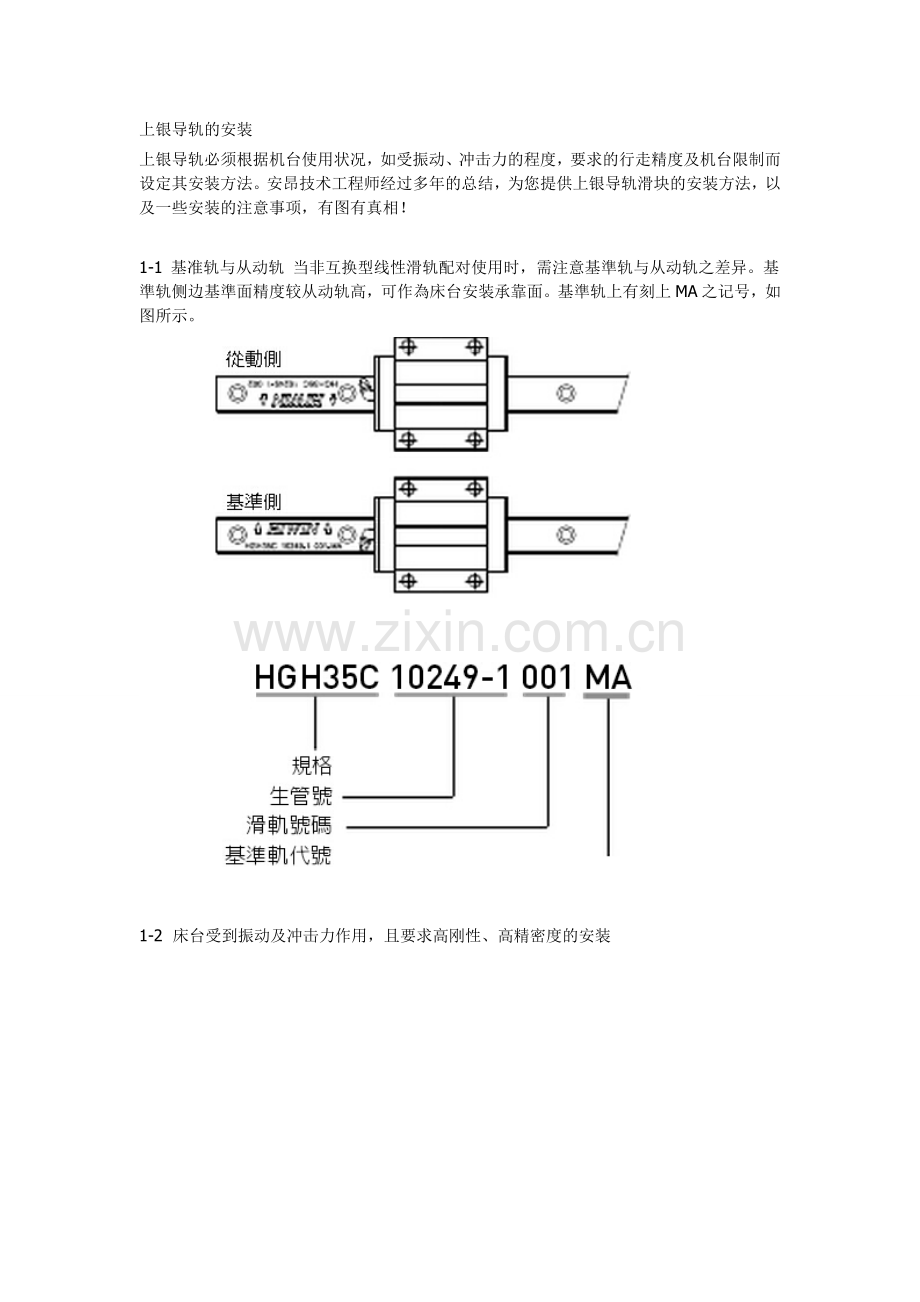

上银导轨的安装上银导轨必须根据机台使用状况，如受振动、冲击力的程度，要求的行走精度及机台限制而设定其安装方法。安昂技术工程师经过多年的总结，为您提供上银导轨滑块的安装方法，以及一些安装的注意事项，有图有真相！1-1 基准轨与从动轨 当非互换型线性滑轨配对使用时，需注意基準轨与从动轨之差异。基準轨侧边基準面精度较从动轨高，可作為床台安装承靠面。基準轨上有刻上MA之记号，如图所示。1-2 床台受到振动及冲击力作用，且要求高刚性、高精密度的安装(1) 固定方式 当床台受到振动、冲击力的作用时，滑轨及滑块很可能偏离原来的固定位置，而影响精度。為避免发生类似的状况，建议使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。(2) 滑轨安装1. 清除床台装配面的污物。2. 将线性滑轨平稳的放在床台上，并让滑轨侧边基準面靠上床台装配面。3. 试锁装配螺丝以确认螺栓孔是否吻合，并将滑轨底部基準面大概固定於床台底部装配面。4. 使用侧向固定螺钉，按顺序将滑轨侧边基準面逼紧床台侧边装配面，以确定滑轨位置。5. 使用扭力板手，以特定扭力按顺序锁紧装配螺丝，将滑轨底部基準面逼紧床台底部装配面。6. 依步骤1至5安装其余配对滑轨。(3) 滑块安装1.使用装配螺丝将承载平台大概固定于滑块上。2.使用固定螺丝，将滑块侧边基準面紧固於平台侧边装配面上，以确定滑块位置。3.锁紧装配螺丝将承载平台按14对角线顺序紧固於滑块上文章就到这里了！如果您还有不懂的，可以拨打我们的电话，我们在线为您解答！服务热线：400-098-1117点击这里可以进入上银导轨产品分类
