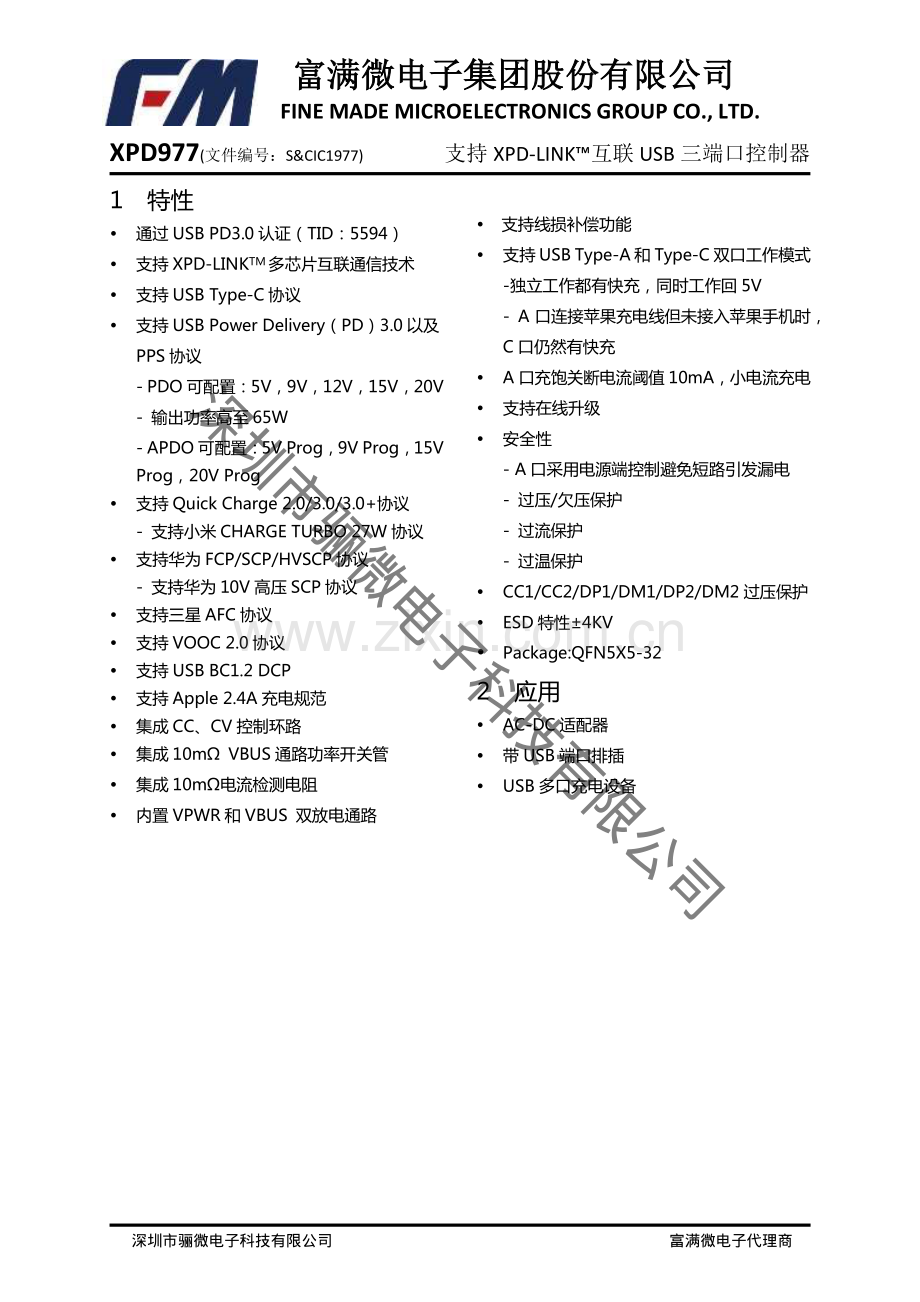

富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD977(文件编号：S&CIC1977)支持 XPD-LINK互联 USB 三端口控制器1 特性 通过 USB PD3.0 认证（TID：5594）支持 XPD-LINKTM多芯片互联通信技术 支持 USB Type-C 协议 支持 USB Power Delivery（PD）3.0 以及PPS 协议-PDO 可配置：5V，9V，12V，15V，20V-输出功率高至 65W-APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog 支持 Quick Charge 2.0/3.0/3.0+协议-支持小米 CHARGE TURBO 27W 协议支持华为 FCP/SCP/HVSCP 协议-支持华为 10V 高压 SCP 协议支持三星 AFC 协议 支持 VOOC 2.0 协议 支持 USB BC1.2 DCP 支持 Apple 2.4A 充电规范 集成 CC、CV 控制环路 集成 10m VBUS 通路功率开关管 集成 10m电流检测电阻 内置 VPWR 和 VBUS 双放电通路 支持线损补偿功能 支持 USB Type-A 和 Type-C 双口工作模式-独立工作都有快充，同时工作回 5V-A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充 A 口充饱关断电流阈值 10mA，小电流充电 支持在线升级 安全性-A 口采用电源端控制避免短路引发漏电-过压/欠压保护-过流保护-过温保护CC1/CC2/DP1/DM1/DP2/DM2 过压保护 ESD 特性4KV Package:QFN5X5-32 2 应用 AC-DC 适配器 带 USB 端口排插 USB 多口充电设备深圳市骊微电子科技有限公司富满微电子代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD977(文件编号：S&CIC1977)支持 XPD-LINK互联 USB 三端口控制器3 应用简图 GNDNCNCVPWRVPWRVPWRVBUSOPTONCCC1DP1DM1CC2VBUSVBUSGD2USBA2CSPISP2IREFCSNISP3DP3LINKVFBDM3DISAISNAISPUSBA3GD3DP2DM2USB Type-CCVPWRRS1RLINKUSB Type-A2USB Type-A3RCMP2CCMP2RCMP1CCMP1CVBUSRFB1RFB2RS2RS375RAC-DC应用简图AC-DC应用简图PMOSPMOSCGATE1CGATE2CC环路补偿RC参数推荐如下：RCC环路补偿RC参数推荐如下：RCMP2CMP2=10KC=10KCCMP2CMP2=10n=10nGNDNCNCVPWRVPWRVPWRVBUSOPTONCCC1DP1DM1CC2VBUSVBUSGD2USBA2CSPISP2IREFCSNISP3DP3LINKVFBDM3DISAISNAISPUSBA3GD3DP2DM2USB Type-CCVPWRRLINKUSB Type-A2USB Type-A3CVBUSRFB1RRS2RS3DC-DC应用简图DC-DC应用简图PMOSPMOSPower SupplyFeedbackCGATE2CGATE1深圳市骊微电子科技有限公司富满微电子代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD977(文件编号：S&CIC1977)支持 XPD-LINK互联 USB 三端口控制器5 引脚定义 GNDCSPISP2CC1IREFDM3DISDM2DP2GD3DP1DM1CC2VBUSNCVBUSCSNISP3DP3LINKGD2USBA2VFBNCVPWRVPWRVPWRUSBA3AISPAISNVBUSOPTONC9101112 13141516242356874123222120191817323130 2928 272625引脚序号引脚序号 名称名称 描述描述 1 VFB 电压调节端口（接到系统电压反馈点）2 IREF CC 环路补偿脚（不使用 CC 功能则保持悬空）3 CSN 电流检测负极端口（不使用则接 GND，不可悬空）4 CSP 电流检测正极端口（不使用则接 GND，不可悬空）5 ISP2 Type-A2 口电流检测正极端口 6 ISP3 Type-A3 口电流检测正极端口 7 DP3 Type-A3 口数据端口 DP 8 LINK XPD-LINK互联功能端口 9 DM3 Type-A3 口数据端口 DM 10 DIS 外部放电 NMOS 管栅极控制 11 AISN 互联电流检测负极端口（用于与非XPD series产品互联应用；不用时需接GND）12 AISP 互联电流检测正极端口（用于与非XPD series产品互联应用；不用时需接GND）13 USBA3 Type-A3 口 VBUS 输出电源 14 GD3 Type-A3 口 PMOS 开关驱动 15 DP2 Type-A2 口数据端口 DP 16 DM2 Type-A2 口数据端口 DM 17 USBA2 Type-A2 口 VBUS 输出电源 18 GD2 Type-A2 口 PMOS 开关驱动 深圳市骊微电子科技有限公司富满微电子代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD977(文件编号：S&CIC1977)支持 XPD-LINK互联 USB 三端口控制器19 CC1 Type-C 口配置通路 CC1 20 DP1 Type-C 口数据端口 DM 21 DM1 Type-A 口数据端口 DP 22 CC2 Type-C 口配置通路 CC2 23/24/25 VBUS Type-C 口 VBUS 输出电源 26/27 NC 悬空 28/29/30 VPWR 输入电源 31 NC 悬空 32 OPTO 光耦驱动 EPAD 芯片地 6 订购信息 料号料号 USB Type-C 端口端口 PDO 和和 APDO 配置配置 QC 配置配置 包包装装 XPD977B18 高功率 PDO:5V/3A,9V/2A,12V/1.5A 低功率 PDO:5V/3A Class A QFN32 5K/盘 XPD977BP18 高功率 PDO:5V/3A,9V/2A,12V/1.5A 高功率 APDO1:3.3-5.9V/3A 高功率 APDO2:3.3-11V/1.65A 低功率 PDO:5V/3A Class A XPD977A 高功率 PDO:5V/3A,9V/2.22A 低功率 PDO:5V/3A Class A XPD977B 高功率 PDO:5V/3A,9V/2.22A,12V/1.67A 低功率 PDO:5V/3A Class A XPD977BV 高功率 PDO:5V/3A,9V/2.22A,12V/1.67A 支持 VOOC 低功率 PDO:5V/3A Class A XPD977D30A 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A Class B XPD977D30 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A,9V/1.75AClass A XPD977DP30 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2A 低功率 PDO:5V/3A,9V/1.75A Class A XPD977D45 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/2.5A,12V/2A,15V/1.5AClass A XPD977DP45 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2.8A 低功率 PDO:5V/3A,9V/2.5A,12V/2A,15V/1.5A Class A 深圳市骊微电子科技有限公司富满微电子代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD977(文件编号：S&CIC1977)支持 XPD-LINK互联 USB 三端口控制器低功率 APDO1:3.3-11V/2A 低功率 APDO2:3.3-16V/1.4A XPD977D60 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5AClass B XPD977DP60 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3A 高功率 APDO1:3.3-16V/3A 高功率 APDO2:3.3-21V/2.85A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/1.9A 低功率 APDO2:3.3-21V/1.4A Class B XPD977D65 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5AClass B XPD977DP65 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/2A 低功率 APDO2:3.3-21V/1.5A Class B XPD977D6545 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25AClass B XPD977DP6545 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-16V/2.8A 低功率 APDO2:3.3-21V/2.1A Class B XPD977D6518 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/2A,12V/1.5A Class A 印字说明：第一行，XPD977：芯片型号；第二行，XXXXX：Lot Number，XX：保留信息。USB Type-C 和 Type-A 端口的 QC 协议配置为 Class A，输出功率为 18W；QC 协议配置为 Class B，输出功率为 27W，开启小米 CHARGE TURBO 协议。以上料号默认不开启 SCP，如需要支持 SCP，下单时需提前说明，且如果开启则 5V 初始电压需设置为 5.2V。深圳市骊微电子科技有限公司富满微电子代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD977(文件编号：S&CIC1977)支持 XPD-LINK互联 USB 三端口控制器10 封装信息 深圳市骊微电子科技有限公司富满微电子代理商深圳市骊微电子科技有限公司
