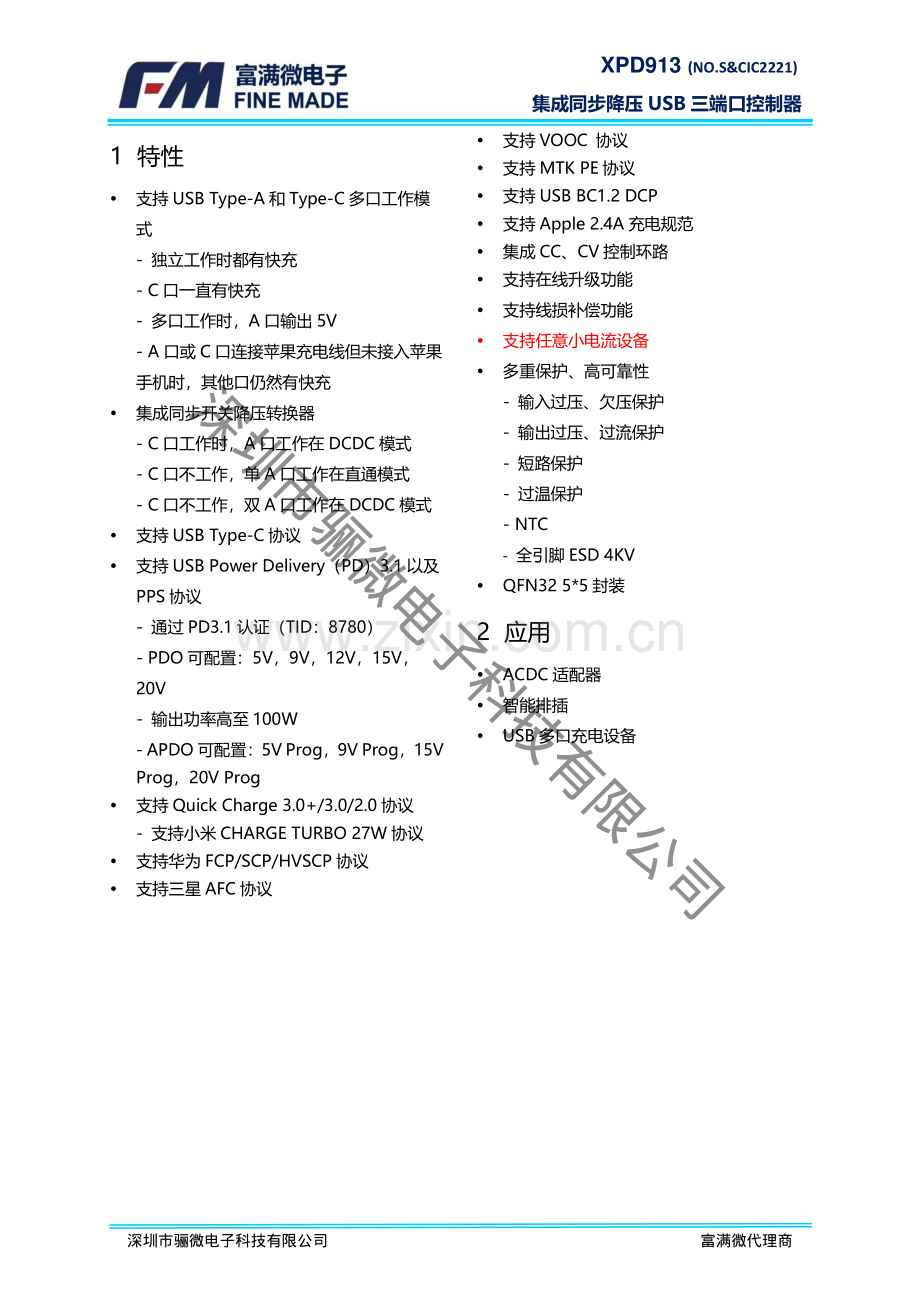

XPD913(NO.S&CIC2221)集成同步降压 USB 三端口控制器 1 特性 支持 USB Type-A 和 Type-C 多口工作模式-独立工作时都有快充-C 口一直有快充-多口工作时，A 口输出 5V-A 口或 C 口连接苹果充电线但未接入苹果手机时，其他口仍然有快充 集成同步开关降压转换器-C 口工作时，A 口工作在 DCDC 模式-C 口不工作，单 A 口工作在直通模式-C 口不工作，双 A 口工作在 DCDC 模式支持 USB Type-C 协议 支持 USB Power Delivery（PD）3.1 以及PPS 协议-通过 PD3.1 认证（TID：8780）-PDO 可配置：5V，9V，12V，15V，20V-输出功率高至 100W-APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog 支持 Quick Charge 3.0+/3.0/2.0 协议-支持小米 CHARGE TURBO 27W 协议支持华为 FCP/SCP/HVSCP 协议 支持三星 AFC 协议 支持 VOOC 协议 支持 MTK PE 协议 支持 USB BC1.2 DCP 支持 Apple 2.4A 充电规范 集成 CC、CV 控制环路 支持在线升级功能 支持线损补偿功能 支持任意小电流设备 多重保护、高可靠性-输入过压、欠压保护-输出过压、过流保护-短路保护-过温保护-NTC-全引脚 ESD 4KVQFN32 5*5 封装 2 应用 ACDC 适配器 智能排插 USB 多口充电设备 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD913(NO.S&CIC2221)集成同步降压 USB 三端口控制器 5 引脚定义 3459101112132432313029282322212015161918172625678142721VBUS1G1VBUS2G2VOUTOPTOVFBIFBNTCBSTSWSWSWSWCSN1CSP1G0VBUS0VINVINVINVINCC02CC01DP2DM2DP1DM1DP0DM0CSP0CSN0XPD913 引脚图（顶视图）编号编号 名称名称 功能描述功能描述 1 VBUS1 TYPE-A1 端口电压检测引脚。2 G1 TYPE-A1 通路 MOS 控制引脚。3 VBUS2 TYPE-A2 端口电压检测引脚。4 G2 TYPE-A2 通路 MOS 控制引脚。5 VOUT DCDC 输出电压反馈引脚。6 OPTO 光耦驱动引脚。7 VFB CV 环路补偿脚。8 IFB CC 环路补偿脚。9 NTC 温度检测引脚。10 BST 自举电路引脚。11,12,13,14 SW DCDC 开关节点，连接电感。15 CSN1 TYPE-A1 和 TYPE-A2 电流检测负极端口。16 CSP1 TYPE-A1 和 TYPE-A2 电流采样正极端口。17 CSN0 TYPE-C 电流采样负极端口。18 CSP0 TYPE-C 电流采样正极端口。19 DM0 TYPE-C 数据端口 DM。20 DP0 TYPE-C 数据端口 DP。深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD913(NO.S&CIC2221)集成同步降压 USB 三端口控制器 21 DM1 TYPE-A1 数据端口 DM。22 DP1 TYPE-A1 数据端口 DP。23 DM2 TYPE-A2 数据端口 DM。24 DP2 TYPE-A2 数据端口 DP。25 CC01 TYPE-C 数据端口 CC1。26 CC02 TYPE-C 数据端口 CC2。27,28,29,30 VIN 输入电源引脚。31 VBUS0 TYPE-C 端口电压检测引脚。32 G0 TYPE-C 通路 MOS 控制引脚。EPAD PGND 芯片功率地。深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD913(NO.S&CIC2221)集成同步降压 USB 三端口控制器 6 订购信息 料号料号 PDO 配置配置 QC 配置配置 封装封装 XPD913DPH10065TZ 单 C0 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 高功率 APDO1:3.3-16V/5A 高功率 APDO2:3.3-20V/5A 单 A1/A2 高功率5V/3A,9V/3A,12V/3A,20V/2.25A 低功率PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 APDO1:3.3-16V/3A 低功率 APDO2:3.3-20V/3.25A 低功率 多口 C0 不工作 A 口限流 5A 低功率 多口 C0 工作 A 口限流 3A Class B QFN32 5K/盘 XPD913DH10065TZ 单 C0 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 单 A1/A2 高功率5V/3A,9V/3A,12V/3A,20V/2.25A 低功率PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 多口 C0 不工作 A 口限流 5A 低功率 多口 C0 工作 A 口限流 3A Class B XPD913DPG6545LX 单 C0 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-21V/3A 单 A1/A2 高功率5V/3A,9V/3A,12V/3A,20V/2.25A 低功率PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-21V/2.25A 低功率 多口 C0 不工作 A 口限流 4A 低功率 多口 C0 工作 A 口限流 2A Class B 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD913(NO.S&CIC2221)集成同步降压 USB 三端口控制器 XPD913DPF4530IX 单 C0 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2.8A 单 A1/A2 高功率5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-16V/2A 低功率 多口 C0 不工作 A 口限流 4A 低功率 多口 C0 工作 A 口限流 1AClass B XPD913DF3520IT 单 C0 高功率 PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A 单 A1/A2 高功率 5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO:5V/3A,9V/2.22A,12V/1.67A 低功率 多口 C0 不工作 A 口限流 3A 低功率 多口 C0 工作 A 口限流 1AClass B XPD913DE3520TIT 单 C0 高功率 PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A 单 A1/A2 高功率 5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO:5V/2.4A,9V/2.22A,12V/1.67A 低功率 多口 C0 不工作 A 口限流 3A 低功率 多口 C0 工作 A 口限流 1AClass B 可定制 根据客户需求定制 印字说明：第一行，XPD913：芯片型号；第二行，XXXXX：Lot Number，X：保留信息。备注：以上料号默认不开启 SCP，VOOC,如需要支持，下单时需提前说明；深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD913(NO.S&CIC2221)集成同步降压 USB 三端口控制器 9 封装尺寸 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司
