XPD938 65W和65W以内共享1A+1C方案-xpd938系列规格书_骊微电子.pdf

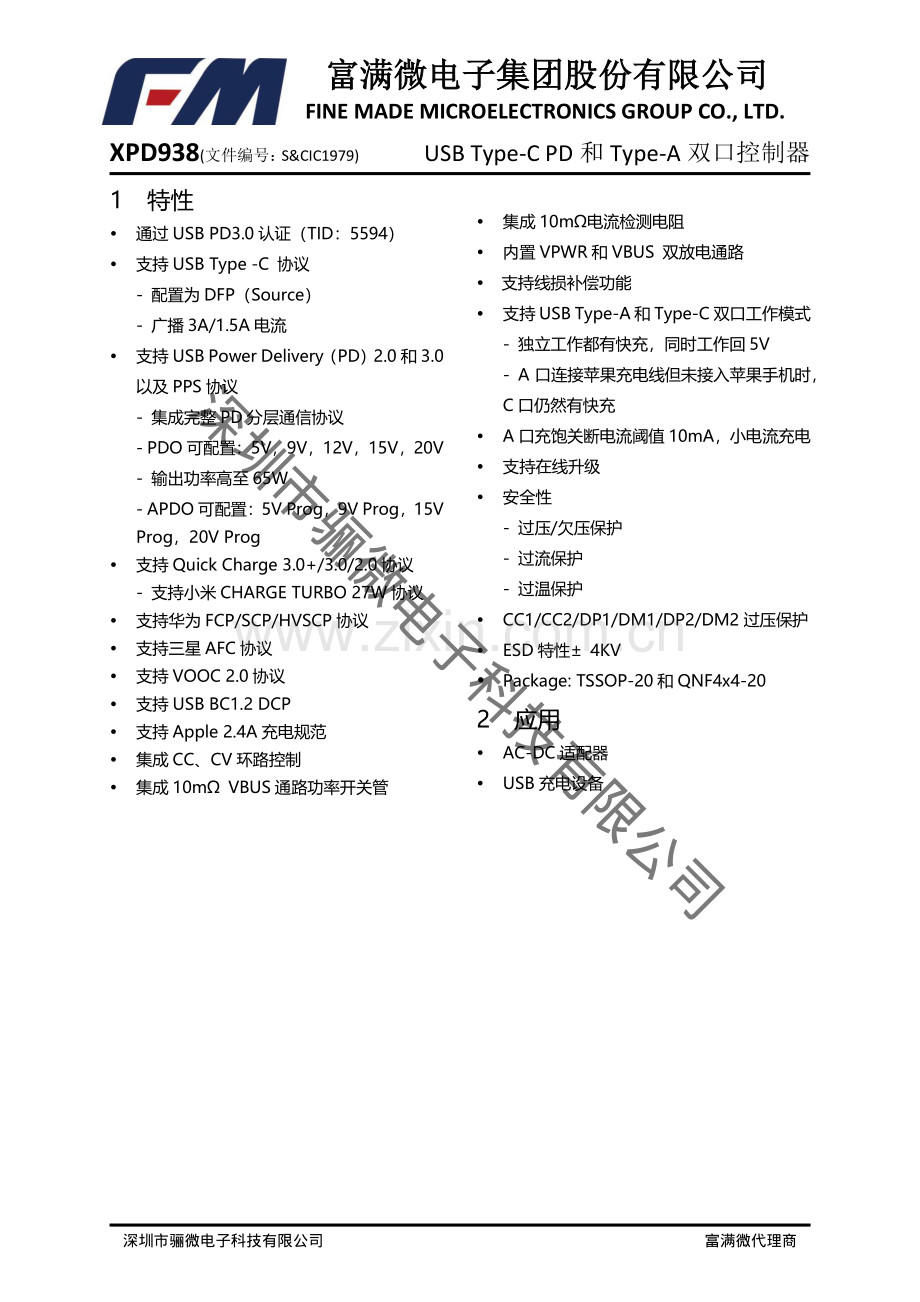

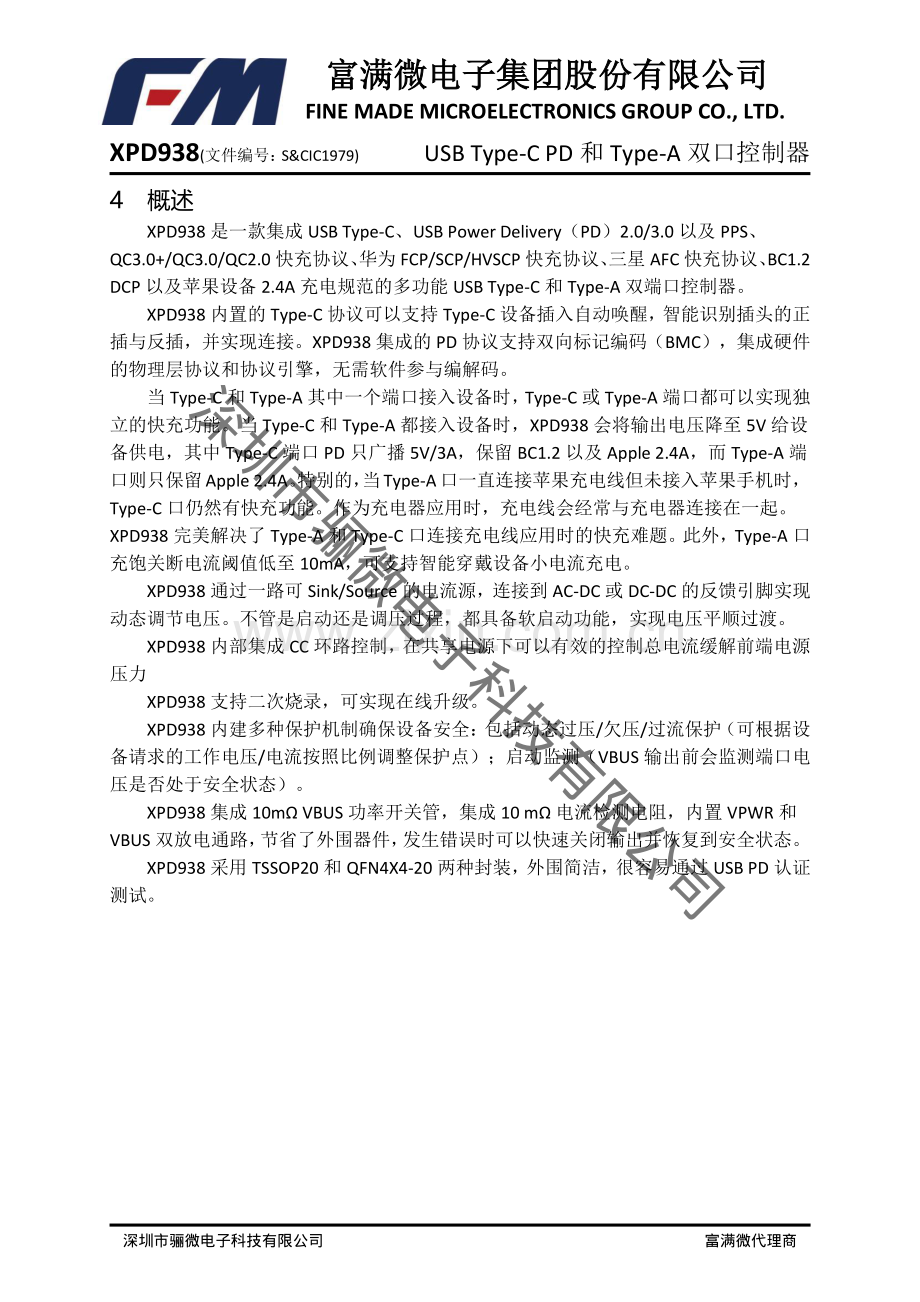

富满微电子集团股份有限公司富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD938(文件编号：S&CIC1979)USB Type-C PD 和 Type-A 双口控制器1 特性 通过 USB PD3.0 认证（TID：5594）支持 USB Type-C 协议-配置为 DFP（Source）-广播 3A/1.5A 电流支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议-集成完整 PD 分层通信协议-PDO 可配置：5V，9V，12V，15V，20V-输出功率高至 65W-APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog 支持 Quick Charge 3.0+/3.0/2.0 协议-支持小米 CHARGE TURBO 27W 协议支持华为 FCP/SCP/HVSCP 协议 支持三星 AFC 协议 支持 VOOC 2.0 协议 支持 USB BC1.2 DCP 支持 Apple 2.4A 充电规范 集成 CC、CV 环路控制 集成 10m VBUS 通路功率开关管 集成 10m电流检测电阻 内置 VPWR 和 VBUS 双放电通路 支持线损补偿功能 支持 USB Type-A 和 Type-C 双口工作模式-独立工作都有快充，同时工作回 5V-A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充 A 口充饱关断电流阈值 10mA，小电流充电 支持在线升级 安全性-过压/欠压保护-过流保护-过温保护 CC1/CC2/DP1/DM1/DP2/DM2 过压保护 ESD 特性 4KV Package:TSSOP-20 和 QNF4x4-20 2 应用 AC-DC 适配器 USB 充电设备 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD938(文件编号：S&CIC1979)USB Type-C PD 和 Type-A 双口控制器4 概述 XPD938 是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。XPD938 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD938 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。当 Type-C 和 Type-A 其中一个端口接入设备时，Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时，XPD938 会将输出电压降至 5V 给设备供电，其中 Type-C 端口 PD 只广播 5V/3A，保留 BC1.2 以及 Apple 2.4A，而 Type-A 端口则只保留Apple 2.4A。特别的，当Type-A口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD938 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至 10mA，可支持智能穿戴设备小电流充电。XPD938 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压。不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。XPD938 内部集成 CC 环路控制，在共享电源下可以有效的控制总电流缓解前端电源压力 XPD938 支持二次烧录，可实现在线升级。XPD938 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。XPD938 集成 10m VBUS 功率开关管，集成 10 m 电流检测电阻，内置 VPWR 和VBUS 双放电通路，节省了外围器件，发生错误时可以快速关闭输出并恢复到安全状态。XPD938 采用 TSSOP20 和 QFN4X4-20 两种封装，外围简洁，很容易通过 USB PD 认证测试。深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD938(文件编号：S&CIC1979)USB Type-C PD 和 Type-A 双口控制器5 引脚定义 XPD938CC2DM1VBUSVPWRDP1VFBCSPVBUSAGD2CC1DP2DISISP2IREFVPWRVBUS1234567818171615141312119101920CSNGNDOPTODM21234567891011121314151617181920OPTOIREFCSNCSPCC1VFBISP2DP2DM2VBUSAGD2DP1DM1CC2VBUSVBUSVBUSVPWRVPWRVPWRXPD938QGNDTSSOP20 QFN4x4-20 TSSOP20 QFN20 名称名称 描述描述 1/2 18/19/20 VPWR 输入电源 3 1 OPTO 光耦驱动（不使用则悬空）4 2 VFB 电压调节端口（接到系统电压反馈点）5 3 IREF CC 环路补偿脚（不使用 CC 功能则保持悬空）6 EPAD GND 电源地 7 4 CSN 电流检测负极端口（不使用则接 GND，不可悬空）8 5 CSP 电流检测正极端口（不使用则接 GND，不可悬空）9 6 ISP2 Type-A 口电流检测正端口 10/DIS 外部泄放 NMOS 管栅极控制 11 7 DP2 Type-A 口 DP 12 8 DM2 Type-A 口 DM 13 9 VBUSA Type-A 口输出电源 14 10 GD2 Type-A 口电源通路上 PMOS 开关驱动 15 11 CC1 Type-C 口配置通路 CC1 16 12 DP1 Type-C 口数据端口 DP 17 13 DM1 Type-C 口数据端口 DM 18 14 CC2 Type-C 口配置通路 CC2 19/20 15/16/17 VBUS Type-C 口 VBUS 输出 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD938(文件编号：S&CIC1979)USB Type-C PD 和 Type-A 双口控制器6 订购信息 料号料号 USB Type-C 端口端口 PDO 和和 APDO 配置配置 QC 配置配置 印字印字 封装封装 XPD938A PDO:5V/3A,9V/2.22A ClassA XPD938 XXXXX TSSOP20 2.5K/盘 XPD938B PDO:5V/3A,9V/2.22A,12V/1.67A ClassA XPD938BP PDO:5V/3A,9V/2.22A,12V/1.67A APDO1:3.3-5.9V/3A APDO2:3.3-11V/1.8A ClassA XPD938APS25 PDO:5V/3A,9V/2.77A APDO1:3.3-5.9V/3A APDO2:3.3-11V/2.25A ClassA XPD938APS30 PDO:5V/3A,9V/2.77A APDO1:3.3-5.9V/3A APDO2:3.3-11V/2.75A ClassA XPD938D30 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A ClassB XPD938DP30 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A APDO1:3.3-11V/3A APDO2:3.3-16V/2A ClassB XPD938D45 PDO:5V/3A,9V/3A,12V/2.5A,15V/3A,20V/2.25A ClassB XPD938DP45 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A APDO2:3.3-21V/2.15A ClassB XPD938D60 PDO:5V/3A,9V/3A,12V/2.5A,15V/3A,20V/3A ClassB XPD938DP60 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3A APDO1:3.3-11V/3A APDO2:3.3-21V/2.85A ClassB 可定制 可定制 XPD938QXXXXX 参考相应的 TSSOP20 封装 QFN20 4K/盘 印字说明：第一行，XPD938：芯片型号；第二行，XXXXX：Lot Number，XX：版本信息。注 1：以上料号 A 口默认不开启 SCP，如需要支持 SCP，需要定制，且如果开启则 5V 初始电压需设置为 5.2V；注 2：QC 支持的最高电压与 PDO 广播的最高电压一致，而与 APDO 广播电压无关。深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD938(文件编号：S&CIC1979)USB Type-C PD 和 Type-A 双口控制器选型参考 QC3.0 FCP/SCP AFC VOOC PD3.0 PPS CC CV A+C SR SR MOS XPD-LINK 在线升级 XPD319 XPD320 XPD618 XPD636 XPD720 XPD738 XPD737 XPD767 XPD818 XPD819 XPD820 XPD920 XPD938 XPD930 XPD977 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD938(文件编号：S&CIC1979)USB Type-C PD 和 Type-A 双口控制器10 封装信息 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司富满微电子集团股份有限公司富满微电子集团股份有限公司 FINE MADE MICROELECTRONICS GROUP CO.,LTD.XPD938(文件编号：S&CIC1979)USB Type-C PD 和 Type-A 双口控制器QFN20 符号 最小值（mm）典型值（mm）最大值（mm）A 0.70 0.75 0.80 A1 0.02 0.05 b 0.18 0.25 0.30 c 0.18 0.20 0.25 D 3.90 4.00 4.10 D2 1.90 2.00 2.10 E 3.90 4.00 4.10 E2 1.90 2.00 2.10 e 0.50BSC Ne 2.00BSC Nd 2.00BSC L 0.35 0.40 0.45 h 0.25 0.30 0.35 深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司
