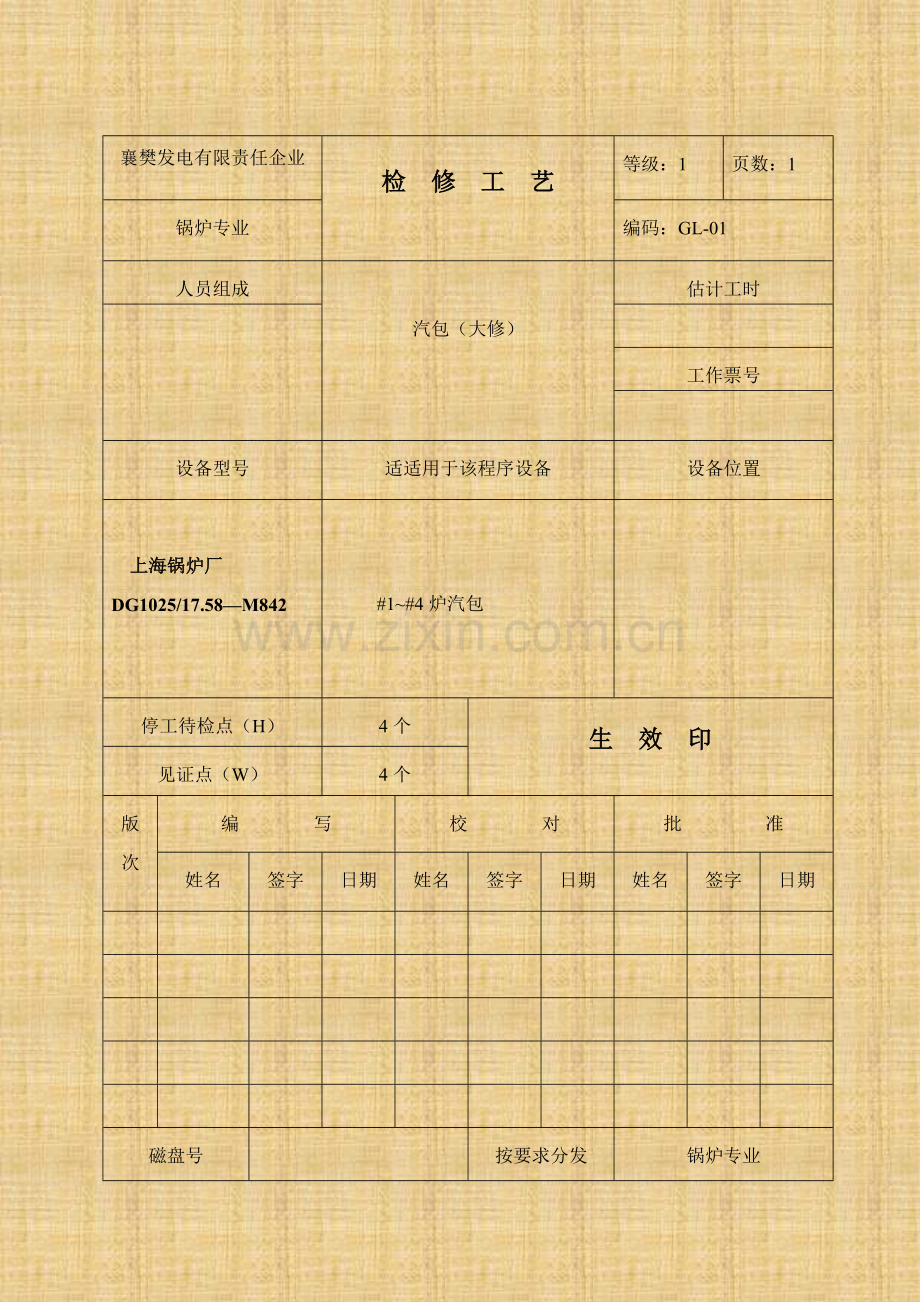

襄樊发电有限责任企业
检 修 工 艺
等级：1
页数：1
锅炉专业
编码：GL-01
人员组成
汽包（大修）
估计工时
工作票号
设备型号
适适用于该程序设备
设备位置
上海锅炉厂
DG1025/17.58—M842
#1~#4炉汽包
停工待检点（H）
4个
生 效 印
见证点（W）
4个
版
次
编 写
校 对
批 准
姓名
签字
日期
姓名
签字
日期
姓名
签字
日期
磁盘号
按要求分发
锅炉专业

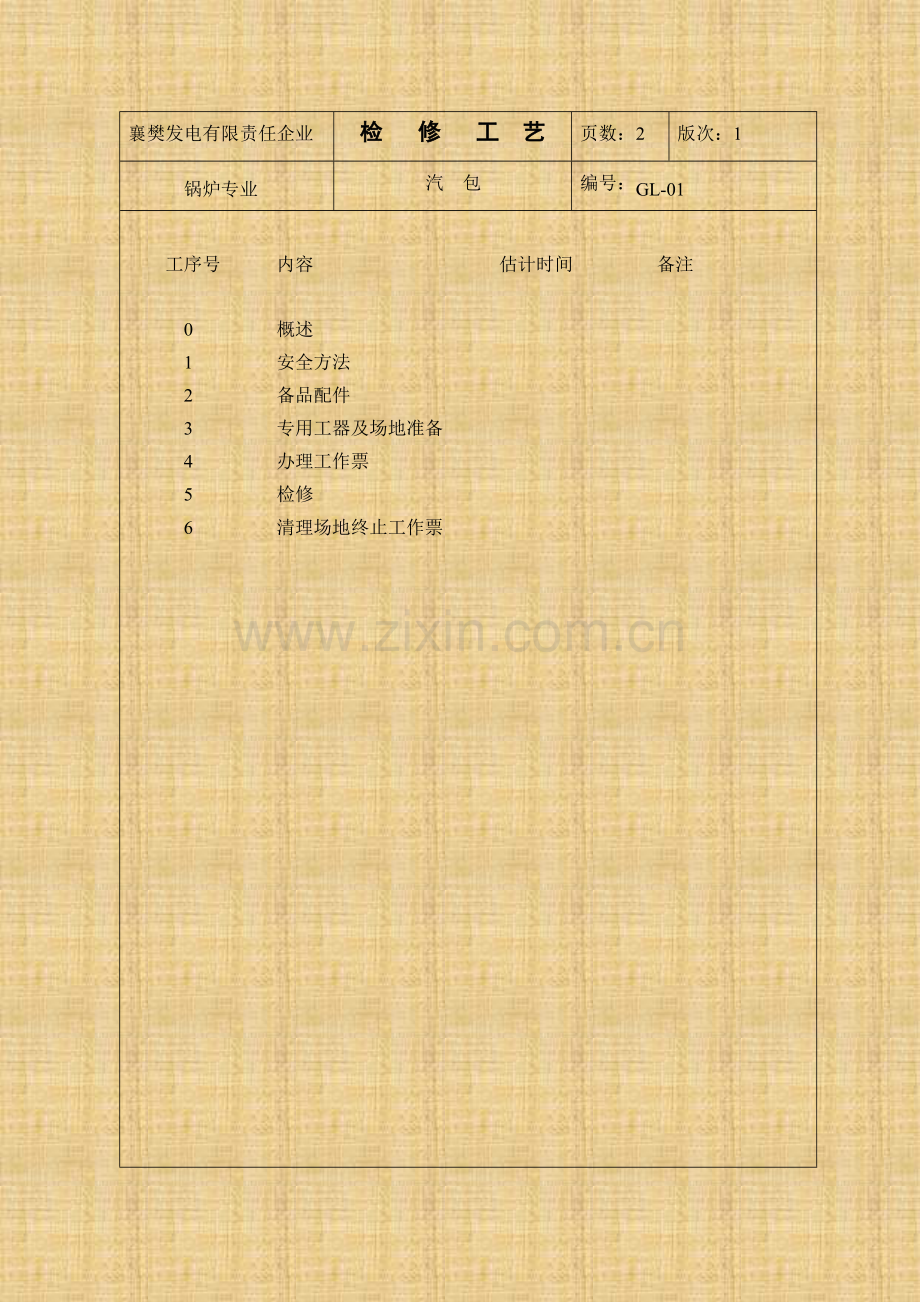

襄樊发电有限责任企业
检 修 工 艺
页数：2
版次：1
锅炉专业
汽 包
编号：GL-01
工序号 内容 估计时间 备注
0 概述
1 安全方法
2 备品配件
3 专用工器及场地准备
4 办理工作票
5 检修
6 清理场地终止工作票
襄樊发电有限责任企业
检 修 工 艺
页数：3
版次：1
锅炉专业
汽 包
编号：GL-01
工序0 概述
囗 大修项目为汽包全方面检验。
囗 关门前必需对内部全方面检验，确定后方可关门。
工序1 安全方法
囗 严格实施《电业安全工作规程》
囗 打开汽包人孔门前，工作责任人应做好安全方法，检验确定主蒸汽、给水、
连排、定排、加药、事故放水，邻炉加热等管道上阀门关闭严密、上锁并
挂工作牌。
囗 停炉放水后，只有待汽包内壁温度降至40℃以下，方可开人孔门通风。开
人孔门时应有些人监护，工作人员应戴手套小心打开人孔门，开门时，人不
可站在门对面，不许把脸靠近，以免余汽伤人。
囗 工作人员进入汽包前，检修工作责任人应检验汽包内壁温度，只有待汽包
温度同室温相同，并有良好通风时才安排进入。
囗 工作时应派专员监护，监护人不得做和本工作无关事情，不得私自离开。
如有急事，必需有些人代班，工作人员离开现场时，人孔门必需装好铁丝网
封头并贴好封条。
囗 进入汽包内工作人员，衣袋中不准有零星物体，进出汽包人员和其所带
工具，零件应做好登记，所用工具，零件必需做好预防掉落方法。
囗 下降管两端连通管管囗用木塞封好，注意木塞要便于取出。
囗 使用行灯电压不准超出去时12V。
囗 汽包内使用电焊时，电焊线绝缘应无破损，并必需垫上橡皮垫。在汽包外
装单相闸刀，只有当电焊人员抵达施工位置，并做好准备工作后方可合闸
刀，当施工完成立即切断电源，严禁在汽包壁上起弧。
囗 汽包内使用气焊时，火焊皮带不许有接头或漏汽，严禁在汽包内部点火。
囗 在汽包内使用电火焊时，汽包外有专员监护，发觉问题立即切断电源或气
源，并必需确保良好通风。
囗 汽包内严禁使用电压超出24V电动工具。
工序2 备品配件
襄樊发电有限责任企业
检 修 工 艺
页数：4
版次：1
锅炉专业
汽 包
编号：GL-01
囗 工作时应随时注意，发觉有汽、水进入时，工作人员必需依次快速退出汽包。
囗 非工作人员进入汽包，须经分场检修责任人同意，工作责任人许可，并在现
场登记后才能进入汽包。
囗 工作结束后，工作责任人应清点人员和工具，检验证实无人或工具、物件留
在汽包内部后，方可关闭人孔门。
工序2 备品备件
人孔门： 囗缠绕式金属石棉垫圈φ443/φ405 囗压板510314-B1-01003
囗螺栓M30×200 A3 囗螺母M30 #35
囗垫圈φ30 A2
汽水分离： 囗涡轮分离器SG-I-990- 794 囗波形板干燥器510314-C1-03018
装 置 囗集疏管φ51×4 20G 囗泄水板管
给水管： 囗φ159×5 20G 囗φ250×10 20G
排污管： 囗φ60×5 20G 囗三通：ZG2” KT33-8
囗套管：φ76×6 20G 囗90°弯头：ZG2” KT33-8
囗活络接头：ZG2” KT33-8
事故放水管：囗φ133×20 20G
加药管： 囗φ42×5 20G 囗三通：ZG1（1/4）” KT33-8
栅网板： 囗栅网板510319-C1-03050
活节螺栓： 囗510314-A1-03097 囗510315-A1-03068
U型螺杆： 囗510314-A1-03096 囗510314-B1-03101
囗510314-B1-03100 囗510315-A1-03066
钢 板： 囗δ=5 AY3F 囗δ=6 AY3F 囗δ=8 AY3F 囗δ=10 20G
角 铁： 囗L25×25×3 BY2F 囗L63×40×4 BY2F 囗L40×40×4 BY2F 、BY3F
襄樊发电有限责任企业
检 修 工 艺
页数：5
版次：1
锅炉专业
汽 包
编号：GL-01
停工待检点-1
工序3 专用器工具及场地准备
3.1 专用工器具
囗橡皮 囗排气扇 囗敲击扳手
囗刮刀 囗吸尘器 囗橡皮管
囗封条纸 囗玻璃管 囗铁丝网
囗毛刷
3.2 场地准备
囗 清理汽包两侧人孔周围场地
囗 接好通风及照明设备。
囗 将汽包检修工作安全方法用大字誊录在纸上并悬挂于现场。
工序4 办理工作票
囗 检验验证工作票
工序5 汽包检修
5.1 汽包内部检验
囗 拆人孔门螺母最少要有两个人，一个拿扳手，一个人抡大锤，两面三刀只螺
母交替松动，开人孔门时，人站在门侧面，将人孔门向内推，注意预防余汽
伤人。
注意：拆下压板平放，螺母收好，螺栓进行探伤，并注意保护好人孔门密封
面，以防损伤。
囗 对汽包进行通风，待内部温度同室温相同后方可进入。
囗 通知生技处、锅炉、化学、金属监督人员，并配合以上人员对汽包内部进行
采样、检验、并做好统计，并订出清理方法及汽包检修方案，化学人员应将
腐蚀片取出。
注意：化学人员未检验前，其它工作人员不许入内工作。
囗 用刮刀将汽包内铁锈及水垢刮下，用钢丝刷刷光，将锈垢及汽包内其它污物
搜集在一起取出，并称好数量，留下统计。
襄樊发电有限责任企业
检 修 工 艺
页数：6
版次：1
锅炉专业
汽 包
编号：GL-01
见证点-2
见证点-1
囗 对汽包筒体封头、人孔、管孔、预埋件焊缝进行100%外观查。如发觉裂纹、
脱焊、咬边等焊接缺点，应立即反应给金相及锅监人员。
囗 检验汽包内壁腐蚀及凹陷现象，发觉凹陷过深应立即反应给金相及锅监人员
囗 检验汽水分离装置完整性，汽水分离装置应安装牢靠，任何部件不得有松
动、位移，相关孔板应通畅无堵塞现象。
囗 检验托斗及撑板应无开裂现象，连通箱内有没有锈垢。
囗 检验加药管、排污管、事故放水管、水位计管、给水管等要通畅无阻，连接
支架要牢靠且完整无缺，不得有松动、位移，加药管和排污管上孔眼很小，
极易堵塞，要认真检验，必需时可用手锤振之，声音嘶哑则必需仔细查找问
题所在。
囗 检验栅网板应完整无松动破损现象，固定螺丝应完整无缺且牢靠
囗 抽样拆卸旋风筒，检验其内部锈垢等污染情况。
5.2 内部装置拆卸及检修
囗 用木塞堵住事故放水管，下降管（或用δ2铁板铺盖），水位计管管囗，
并在汽包底部全铺橡皮垫。
囗 汽水分离装置拆卸前用记号笔编号，并注意编号方向，拆卸时由两端向中间
拆除，取出部件按次序保管，回装时对号入座，拆下螺栓，螺母用桶收好。
囗 旋风分离器拆卸工作和集疏管拆卸工作交替进行，先拆除旋风分离器顶
部百页窗，再取下旋风筒，然后拆下顶部波形板疏水盘和集疏管，将拆下部
件依次送出汽包。
囗 拆卸顶部波形板时要注意物体掉下伤人。
囗 清扫拆出汽水分离装置上锈垢、浮灰，并检验其上有没有变形、裂纹等缺
陷，并按要求对缺点部位进行检修，对有严重缺点进行更换。
囗 全部汽水分离装置清扫检验完成回装前须经生技处或相关技术责任人认可。
囗 联络金相及锅监人员对汽包内部关键焊缝进行检验探伤。
襄樊发电有限责任企业
检 修 工 艺
页数：7
版次：1
锅炉专业
汽 包
编号：GL-01
停工待检点-4
停工待检点-3
停工待检点-2
囗 按技术要求对焊缝缺点进行处理，补焊时严格实施焊接工艺要求，不许可在
汽包壁上打火起弧。
囗 焊接完工后联络金相人员对焊缝进行检验探伤。
囗 对有堵塞现象加药管及排污管可松开接头部件，将管子取出清理后回装，
注意拆前要编号，回装时对号安装。
囗 汽水分离装置安装，从中心开始向两端安装，先安装顶部波形板，再交替
安装集疏管和旋风分离器，注意其入囗应配有δ1.5高压橡胶石棉垫，倾角
а=5°和图对照，间隙均匀且小于0.1mm编号不要错且联接螺丝完整牢靠。
囗 拆出事故放水管，两端下降管及水位计管管孔木塞，取出橡皮垫，将汽包内
部全方面清扫一次，将全部工具拿出汽包外，并按登记进行清理。
囗 联络化学人员装腐蚀片。
囗 清理人孔门密封面，将旧垫子用铲刀铲了，铲后用#0砂布顺圆周方向擦一
遍，然后用破布擦净，检验入孔密封面其环向伤痕深度不超出0.3mm，宽度
0.7mm，纵向为接合面宽度3/5。
囗 用钢丝刷清扫人孔门螺栓，涂上黑铅粉。
囗 检验倒门托架和拐子是否灵活，将拐子进行反复试验，直到符合要求。
囗 联络生技处、锅监人员、锅炉分场共同验收。
囗 施工责任人确定内部无人及任何杂物后，方可关闭人孔门。
囗 关闭人孔门时一人要拿住人孔门螺栓，把倒门拉至汽包壁平面上，并微微上
抬，检验四面间隙，一个拿住压板穿好螺栓，放好位置，用手将螺帽拧上，
用扳手将螺丝拧紧，然后检验倒门四面间隙。
囗 用大锤敲打扳手，两螺丝交替拧紧，预防紧偏，紧完后用手锤检验螺帽，发
出嘶哑声时，必需再拧紧，直到发出宏亮声为止。
襄樊发电有限责任企业
检 修 工 艺
页数：8
版次：1
锅炉专业
汽 包
编号：GL-01
见证点-4
见证点-3
囗 锅炉点火后，当压力升到0.5Mpa时热紧螺栓，注意用力均匀，不可紧偏。
囗 检验人孔门严密性，应无渗漏，然后盖上人孔门保护罩。
5.3 汽包外部检验
5.3.1 汽包水平度测量
囗 用乳胶管两端连接玻璃管,灌满水,注意:必需无气泡。
囗 拆除汽包A、B前后侧中心处保温，找出汽包原有样冲眼，作好统计。
囗 找出汽包标高基准点，由三人用乳胶管测量（其中两人负责测量工具两端，
一人联络），将标高基准点引至汽包中心，找出两点之差，然后测量泡包另
一侧，汽包倾斜度≯1/1000。
5.3.2 汽包支座及吊架检验
囗 用皮老虎清除吊架及支座上积灰，并清除其上杂物及铁锈。
囗 检验支座及吊架焊缝应无裂纹及脱焊，有问题时应按要求处理。
囗 检验支座及吊架各部件应齐全无问题，检验时用手锤敲打，响声宏亮则是好
，响声嘶哑时，证实是松，需检验原因并进行处理。
5.3.3 膨胀指示器检修
囗 检验汽包膨胀指示器应完整，指示标志是否回零位，如没有回到零位时，则
应查明原因并消除。
囗 检验指示器指针是否弯曲、变形，发觉问题进行校正，指针距刻度板3-5mm
囗 清除刻度板固定是否牢靠，平行或垂直，不然应加固校正。
工序6 关闭、场地清理
囗 拆除通风设备、照明设施，清理检修场地，做到工完料尽场地清。
囗 终止工作票。
襄樊发电有限责任企业
检 修 报 告
页数：9
版次：1
锅炉专业
汽 包
编号：GL-01
日 期
签 字
见证点-2
见证点-1
日 期
签 字
工序5 汽包检修
5.1 汽包内部检验
囗 内部垢清理洁净 囗是 囗否
囗 汽包内焊缝外观检验无缺点 囗是 囗否
囗 汽包内壁无缺点 囗是 囗否
囗 汽水分离装置完整无缺点 囗是 囗否
囗 托斗及撑板无开裂现象 囗是 囗否
囗 汽包内管道牢靠完整 囗是 囗否
囗 汽包内管道无堵塞 囗是 囗否
囗 栅网板完整无缺牢靠 囗是 囗否
囗 抽样拆卸旋风筒,其内部污染情况 囗无污染 囗通常 囗严重
囗 汽包内部清除垢物 kg。
5.2 内部装置拆卸及检修
囗 全部汽水分离装置清理洁净，缺点消除 囗是 囗否
若实测值超出许可范围或结果异常，必需汇报上一级领导
工作责任人签字：
验收人签字：
日期：
日期：
襄樊发电有限责任企业
检 修 报 告
页数：10
版次：1
锅炉专业
汽 包
编号：GL-01
日 期
签 字
停工待检点-4
日 期
签 字
停工待检点-3
日 期
签 字
停工待检点-2
囗 汽包内关键焊缝探伤检验合格 囗是 囗否
囗 缺点部件打磨符合焊接要求 囗是 囗否
囗 焊接合格 囗是 囗否
囗 焊后清理符合要求 囗是 囗否
囗 汽包内部装置安装牢靠完整 囗是 囗否
囗 汽包内部清理洁净，符合关门要求 囗是 囗否
囗 人孔门密封面清理洁净合格
若实测值超出许可范围或结果异常，必需汇报上一级领导
工作责任人签字：
验收人签字：
日期：
日期：
襄樊发电有限责任企业
检 修 报 告
页数：11
版次：1
锅炉专业
汽 包
编号：GL-01
日 期
签 字
见证点-4
汽包水平度
B侧测量值
A侧测量值
5.3 汽包外部检验
5.3.1汽包水平度测量
囗 汽水平度≯1/1000 囗是 囗否
5.3.2 汽包支座及吊架检验
囗 支座及吊架检验符合要求 囗是 囗否
5.3.3 膨胀指示器检修
囗 膨胀指示器符合要求 囗是 囗否
若实测值超出许可范围或结果异常，必需汇报上一级领导
工作责任人签字：
验收人签字：
日期：
日期：
襄樊发电有限责任企业
检 修 报 告
页数：12
版次：1
锅炉专业
汽 包
编号：GL-01
1、检修情况介绍
2、使用测量工具及编号：
3、更换备品配件及数量：
4、工作汇报：
囗全方面检验 囗检修 囗调整 囗更换
囗部分检验 囗紧固 囗检验 囗试验
囗程序实施，没什么可汇报
填写人签字：
班组责任人签字：
日期：
日期：
