2019-2020年九年级物理辅导练习题5.doc

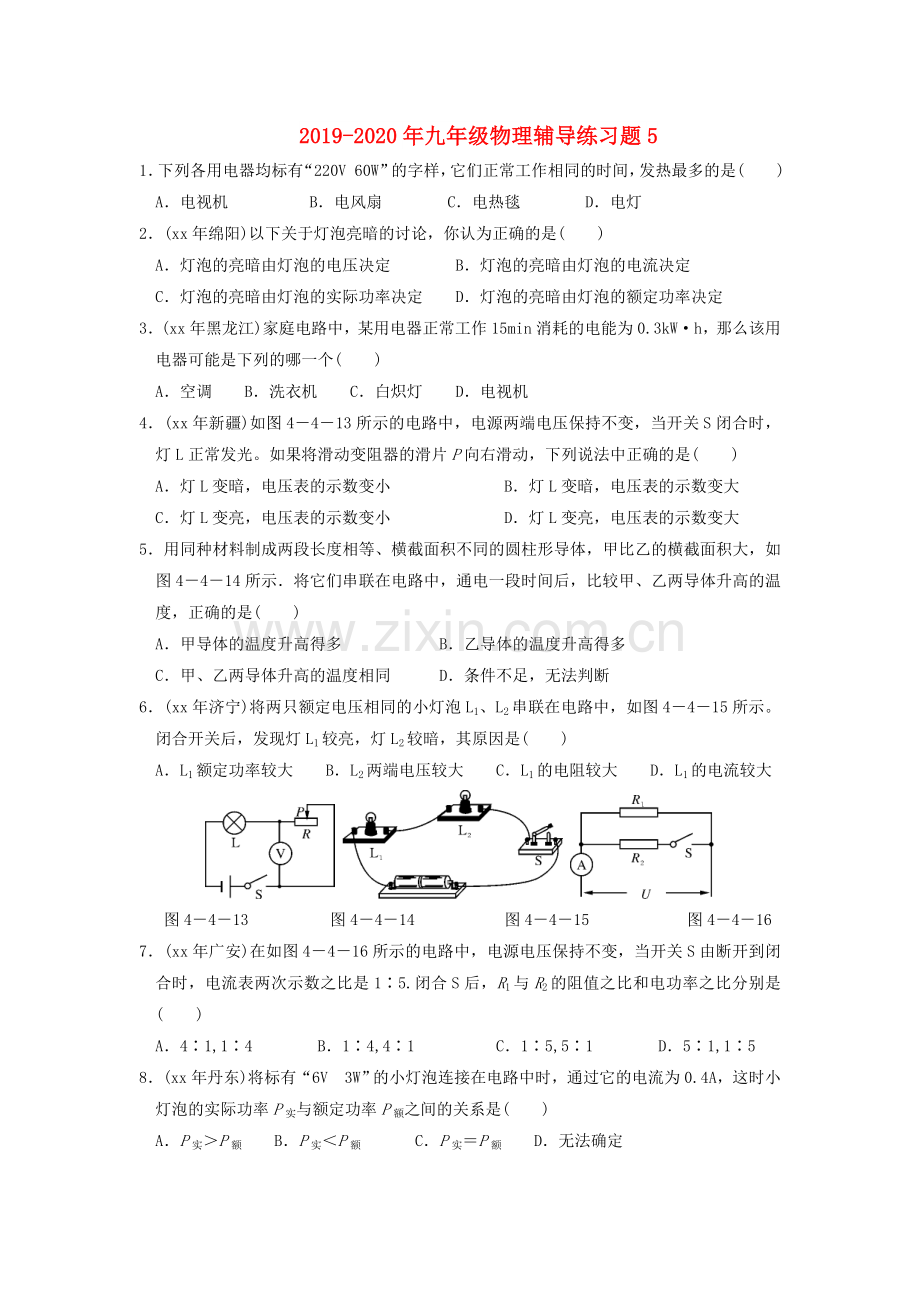

2019-2020年九年级物理辅导练习题5
1．下列各用电器均标有“220V 60W”的字样，它们正常工作相同的时间，发热最多的是(　　)
A．电视机　　　　　B．电风扇　　　　C．电热毯　　　　D．电灯
2．(xx年绵阳)以下关于灯泡亮暗的讨论，你认为正确的是(　　)
A．灯泡的亮暗由灯泡的电压决定 B．灯泡的亮暗由灯泡的电流决定
C．灯泡的亮暗由灯泡的实际功率决定 D．灯泡的亮暗由灯泡的额定功率决定
3．(xx年黑龙江)家庭电路中，某用电器正常工作15min消耗的电能为0.3kW·h，那么该用电器可能是下列的哪一个(　　)
A．空调　　B．洗衣机　　C．白炽灯　　D．电视机
4．(xx年新疆)如图4－4－13所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是(　　)
A．灯L变暗，电压表的示数变小　　　　　　　B．灯L变暗，电压表的示数变大
C．灯L变亮，电压表的示数变小　　　　　　　D．灯L变亮，电压表的示数变大
5．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图4－4－14所示．将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度，正确的是(　　)
A．甲导体的温度升高得多　　　　　　B．乙导体的温度升高得多
C．甲、乙两导体升高的温度相同　　　D．条件不足，无法判断
6．(xx年济宁)将两只额定电压相同的小灯泡L1、L2串联在电路中，如图4－4－15所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是(　　)
A．L1额定功率较大　 B．L2两端电压较大 C．L1的电阻较大　 D．L1的电流较大

图4－4－13 图4－4－14 图4－4－15 图4－4－16
7．(xx年广安)在如图4－4－16所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表两次示数之比是1∶5.闭合S后，R1与R2的阻值之比和电功率之比分别是(　　)
A．4∶1,1∶4　　　　B．1∶4,4∶1　　　　　C．1∶5,5∶1　　　　D．5∶1,1∶5
8．(xx年丹东)将标有“6V　3W”的小灯泡连接在电路中时，通过它的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间的关系是(　　)
A．P实＞P额　　B．P实＜P额 C．P实＝P额　　D．无法确定

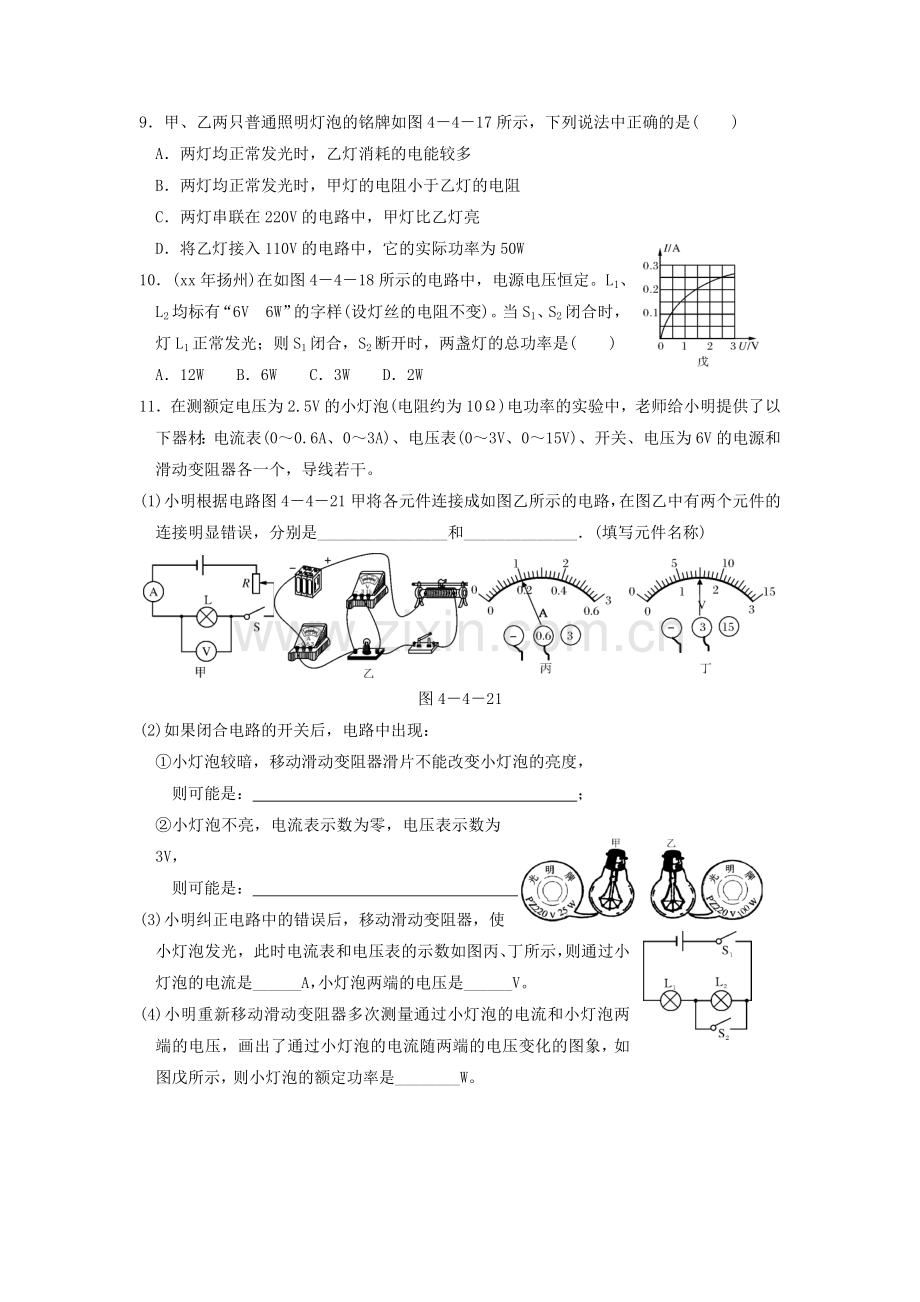

9．甲、乙两只普通照明灯泡的铭牌如图4－4－17所示，下列说法中正确的是(　　)
A．两灯均正常发光时，乙灯消耗的电能较多
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．两灯串联在220V的电路中，甲灯比乙灯亮
D．将乙灯接入110V的电路中，它的实际功率为50W
10．(xx年扬州)在如图4－4－18所示的电路中，电源电压恒定。L1、L2均标有“6V　6W”的字样(设灯丝的电阻不变)。当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是(　　)
A．12W　　B．6W　　C．3W　　D．2W
11．在测额定电压为2.5V的小灯泡(电阻约为10Ω)电功率的实验中，老师给小明提供了以下器材：电流表(0～0.6A、0～3A)、电压表(0～3V、0～15V)、开关、电压为6V的电源和滑动变阻器各一个，导线若干。
(1)小明根据电路图4－4－21甲将各元件连接成如图乙所示的电路，在图乙中有两个元件的连接明显错误，分别是________________和______________．(填写元件名称)

图4－4－21
(2)如果闭合电路的开关后，电路中出现：
①小灯泡较暗，移动滑动变阻器滑片不能改变小灯泡的亮度，
则可能是： ；
②小灯泡不亮，电流表示数为零，电压表示数为3V，
则可能是： 。
(3)小明纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表和电压表的示数如图丙、丁所示，则通过小灯泡的电流是______A，小灯泡两端的电压是______V。
(4)小明重新移动滑动变阻器多次测量通过小灯泡的电流和小灯泡两端的电压，画出了通过小灯泡的电流随两端的电压变化的图象，如图戊所示，则小灯泡的额定功率是________W。

(5)实验时某小组学生发现电流表损坏，他们想设计一个不用电流表测定该小灯泡额定功率的实验。于是向老师要了一个阻值已知的定值电阻（阻值适当）和一个单刀双掷开关（符号为：），借助原有的实验器材，顺利完成了实验。假如由你来做该实验，要求电路只连接一次，请设计实验方案：
①在虚线框内画出实验电路图。
②简述实验步骤：（用相应的字母表示测出的物理量）

③写出灯泡额定功率的表达式P额＝
（用已知量和测量量表示）。
12．家用电器工作时往往达不到额定的电压和功率。某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600r/kW·h”的字样；随后他关闭了家中所有用电器，只让一只标有“220V　1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3min转过了180圈。假设电水壶的电阻保持不变，则该同学家的实际电压。
